1 INSTRUKCJA OBSŁUGI Kostkarka AIR 26 model S

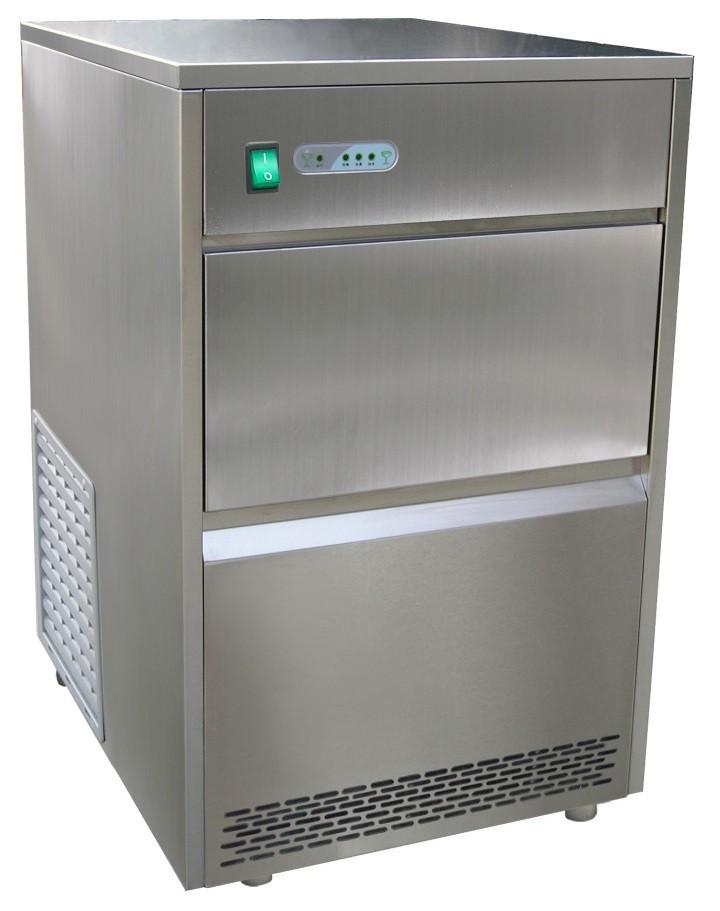

2 Dziękujemy za zakup naszego urządzenia. Przed pierwszym użyciem prosimy szczegółowo zapoznać się z niniejszą instrukcją obsługi. Kopiowanie instrukcji bez zgody SILESIA ul. Bysewska 30, Gdańsk jest zabronione. Zdjęcia i rysunki mają charakter poglądowy i mogą różnić się od zakupionego urządzenia. Producent zastrzega sobie prawo do zmiany parametrów technicznych urządzenia bez zapowiedzi. W przypadku uszkodzenia mechanicznego urządzenia nie wolno go podłączać! Jakiekolwiek zmiany wyposażenia, samodzielna regulacja, wadliwa instalacja może stanowić zagrożenie bezpieczeństwa i utratę gwarancji. Należy bezwzględnie unikać wokół urządzenia pracy z materiałami łatwopalnymi i ich składowania. Kostkarka air 26 została zaprojektowana zgodnie z obowiązującymi aktualnie trendami. Doskonale sprawdza się przy produkcji kostek lodu, zapewniając dużą wydajność ok.26kg/24h. Jest idealnym wyborem dla restauracji, klubów, dyskotek, hoteli i innych punktów gastronomicznych. A. Rysunek poglądowy urządzenia 1- włącznik zasilania 2- panel kontrolny 3- obudowa 4- drzwi uchylne 5- kratka zrzucajaca lód 6- pojemnik na lód 7- czujnik poziomu lodu 8- kabel zasilania 9- dopływ wody 10- odpływ wody 11- nóżka

3 Funkcjonalność i budowa 1. Obudowa ze stali nierdzewnej 2. Wydajność 26kg/24h 3. Elektroniczne sterowanie zapewniające bezobsługową pracę 4. Kompaktowa budowa 5. Duży zasobnik na lód, krystaliczne kostki. B. Podstawowe parametry Nazwa Kostkarka air 26 Model S Napięcie znamionowe/częstotliwość 220~240V 50/60Hz Moc 220 W Wielkość kostki lodu 28x40 mm Temperatura otoczenia 10~43 Wymiary 420x528x655(mm) Waga netto 33kg Pojemnik na lód 6 kg C. Transport i przechowywanie Prosimy o ostrożne postępowanie przy załadunku i przenoszeniu urządzenia. Nie należy urządzenia rzucać ani przechylać powyżej 45 zwracać uwagę na oznaczenia na opakowaniu. Zapakowana kostkarka może być składowana w pomieszczeniach suchych i wentylowanych. D. Instalacja 1. Napięcie robocze musi odpowiadać napięciu z instalacji elektrycznej. 2. Odpowiednie gniazdo elektryczne wyposażone w uziemienie musi być zainstalowane obok urządzenia. 3. Instalacja powinna posiadać właściwe zabezpieczenie różnicowo-prądowe. 4. Przed czyszczeniem odłączyć urządzenie wyjmując wtyczkę, a do czyszczenia używać delikatnych środków myjących. 5. Maksymalna temperatura otoczenia to 43 C, a wilgotność maksymalna otoczenia to 85%. Temperatura minimalna otoczenia to 10 C. 6. Kostkarka musi stać stabilnie i na wypoziomowanym podłożu, należy zapewnić minimum 150 mm wolnej przestrzeni wokół urządzenia dla właściwej wentylacji. 7. Po instalacji, przed pierwszym uruchomieniem należy pozostawić kostkarkę w pozycji pionowej przez 12 godzin. 8. Podłączyć zasilanie wody (3/4 cala), oraz odpływ wody. Dla prawidłowej pracy kostkarki ciśnienie wody powinno być w zakresie od 0,98 bar do 7,8 bar. Odpływ wody jest

4 grawitacyjny, należy umieszczać go poniżej otworu wylotowego wody z kostkarki. 9. Instalacja i wszelkie naprawy powinny być wykonywane przez uprawnione do tego osoby. UWAGA Podczas burzy należy urządzenie odłączyć wyciągając wtyczkę z gniazda elektrycznego. W przypadku uszkodzenia kabla zasilającego należy dokonać wymiany przez wykwalifikowanego serwisanta. E. Obsługa 1. Przed użyciem, sprawdzić czy dostarczane napięcie prądu elektrycznego jest zgodne z wymaganym przez urządzenie. 2.Włożyć wtyczkę do gniazda i ustawić włącznik zasilania w pozycji I. 3.Urządzenie automatycznie rozpocznie pracę o czym informuje kontrolka zielona Run. Cały proces napełniania wodą, produkcji lodu i jego przechowywania przebiega automatycznie 4.Po wypełnieniu pojemnika lodem, urządzenie przestanie pracować do czasu usunięcia lodu, o czym informuje kontrolka Ice Full. 5.W przypadku braku wody zapali się kontrolka Water Low. 6.Przy dłuższym okresie nieużywania zaleca się odłączenie urządzenia od zasilania. F. Awarie W przypadku wszelkich awarii, naprawę należy zlecić wyspecjalizowanemu zakładowi serwisowemu. Postępowanie w przypadku błędów w pracy kostkarki Błąd Możliwa przyczyna Postępowanie Brak produkcji lodu kostkarka nie pracuje Brak produkcji lodu kostkarka nie pracuje Sprężarka pracuje, brak lodu Zbyt niskie napięcie prądu Temperatura otoczenia poniżej 10 C Brak dopływu wody, system chłodzenia zablokowany,zablokowanie zaworu i in. Wyłączyć urządzenie. Włączyć ponownie, gdy będzie właściwe napięcie prądu w instalacji. Wyłączyć urządzenie, włączyć ponownie po podniesieniu temperatury otoczenia powyżej 10 C Sprawdzić instalację wodną. W przypadku prawidłowej pracy tzn drożnego dopływu i odpływu, odpowiedniego ciśnienia wezwać właściwy serwis. Sprężarka nie pracuje Pojemnik lodu pełny Opróżnić pojemnik

5 G. Usuwanie zużytych urządzeń Zużyte urządzenie możecie Państwo oddać w firmie Silesia. Po przysłaniu do nas wyspecjalizowana firma zutylizuje je zgodnie z Ustawą o zużytym sprzęcie elektrycznym i elektronicznym (Dz. U Nr 180 poz.1495) H. Gwarancja Sprzedawca odpowiada z tytułu rękojmi bądź gwarancji. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku działania sił zewnętrznych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania, zasilanie z nieodpowiedniego gniazda zasilania, mechanicznych, termicznych i chemicznych Wymianie gwarancyjnej nie podlegają takie elementy jak: żarówki, elementy gumowe, elementy grzewcze zniszczone kamieniem kotłowym, śruby oraz elementy ulegające naturalnemu zużyciu np.: uszczelki gumowe oraz wszelkiego rodzaju elementy uszkodzone mechanicznie. I. Schemat urządzenia
