1 Instrukcja obsługi Rok 2015 Kompresory EYK-30 EYK-35 EYK-50 EYK-65 Urządzenia przeznaczone do pracy w pomieszczeniach!!! 1

2 Przed rozpoczęciem użytkowania uważnie przeczytaj poniższą instrukcję!!! WSTĘP Instrukcja ta została napisana, aby uprościć używanie i konserwację kompresora. Aby zapewnić właściwe i ekonomiczne działanie kompresora, oraz maksymalne bezpieczeństwo operatora należy ściśle przestrzegać uwag zawartych w tej instrukcji. Zalecamy używanie oryginalnych części zamiennych, co zapewni efektywny i długi czas działania kompresora. OGÓLNA KONTROLA Wyjąć kompresor z opakowania i sprawdzić czy nie ma na nim oczywistych śladów lub uszkodzeń. Jeśli się je zauważy należy natychmiast zgłosić to przewoźnikowi. GWARANCJA Gwarant poddaje przed sprzedażą każdy kompresor standardowym testom. Urządzenia objęte są gwarancją dystrybutora zgodnie z warunkami wyszczególnionymi na karcie gwarancyjnej dołączonej do urządzenia. Podczas okresu gwarancji gwarant zapewnia prawo do darmowej wymiany lub reperacji części uszkodzonych z powodu wad materiałowych lub produkcyjnych, pod warunkiem że instalacja i zastosowanie tego urządzenia były zgodne z instrukcjami zawartymi w tym podręczniku. GDZIE ZAINSTALOWAĆ KOMPRESOR Pomieszczenie w którym ma być zainstalowany kompresor powinno być duże, dobrze wentylowane i zabezpieczone przed pyłem i niskimi temperaturami; zapylone powietrze może spowodować uszkodzenia i utrudnienia w użytkowaniu. Jeśli pył wniknie do środka, może dotrzeć do filtra powietrza powodując nagłe zatkanie i tym samym zatrzymując wymianę ciepła. Dlatego też oczywistym jest, że czystość otoczenia w którym kompresor zostanie zainstalowany jest niezwykle ważna dla właściwego działania urządzenia i zapobiegnie dodatkowym kosztom oraz czynnościom podczas obsługi. Aby uprościć obsługę i zapewnić odpowiedni przepływ powietrza kompresor powinien mieć dużo wolnej przestrzeni. Pomieszczenie powinno otwierać się na zewnątrz otworami umieszczonymi przy podłodze i przy suficie, co zapewni naturalny przepływ powietrza. Jeśli jest to niemożliwe trzeba zainstalować wentylator i wyciągi. Temperatura w pomieszczeniu nie powinna przekroczyć 30 C. Wysoka temperatura powoduje problemy w działaniu urządzenia, a w szczególności problemy w działaniu systemu osuszającego. Nie ma potrzeby zapewniania specjalnych fundamentów ani podstaw. Urządzenie to może być po prostu ustawione na poziomie podłogi. Prawidłowa temperatura pomieszczenia, w którym pracuje kompresor: od 10 do 35 C, wilgotność względna powietrza do 70%. 2

3 POŁĄCZENIA ELEKTRYCZNE Linia zasilająca musi wytrzymać obciążenie wymienione na płytce znamionowej silnika. Aby zapewnić bezpieczeństwo instalatora, należy zawsze używać uziemienia. Przed podłączeniem kompresora do panelu kontrolnego, na ścianie powinien zostać zainstalowany przełącznik o wysokiej czułości. Nie należy nigdy podłączać przewodu uziemiającego do neutralnego bolca. Model Zasilanie Moc silnika Pobór prądu L wa db EYK V 0.68 kw 6.3 A 50 EYK V 0,8 kw 6,3 A 55 EYK V 2 X 0,68 kw 10 A 55 EYK V 2 x 0,8 kw 10 A 58 DZIAŁANIE Włączyć do linii elektrycznej za pomocą wtyczki, i podłączyć kompresor do przewodu powietrza włączając go w złącze umieszczone na filtrze. Zmienić pozycję przełącznika na 1". Działanie kompresora jest w pełni automatyczne i kontrolowane przez przełącznik ciśnieniowy, który wyłącza urządzenie gdy ciśnienie w zbiorniku osiąga wartość maksymalną (około 8 barów), i pozwala kompresorowi na wznowienie pracy gdy ciśnienie spadnie poniżej ustalonej wartości ciśnienia (~5 barów). Należy sprawdzić wartość ciśnienia odbiornika na manometrze. Gdy ciśnienie odbiornika jest zbyt niskie, operator może je ustawić używając regulatora ciśnienia umieszczonego na filtrze; aby wyregulować ciśnienie należy: obrócić pokrętło w stronę ruchu wskazówek zegara aby je 3

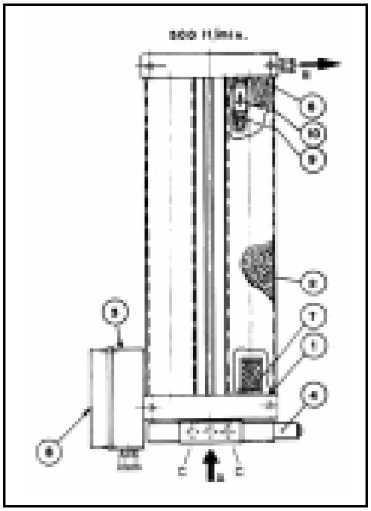

4 zmniejszyć, a w stronę przeciwną do ruchu wskazówek zegara aby je zwiększyć i odczytać jego wartość na manometrze. Gdy osiągnięte zostanie żądane ciśnienie odbiornika, nacisnąć pokrętło aby je zablokować. UWAGA! Jeśli podczas regulacji pokrętło się nie porusza, nie należy używać nadmiernej siły. Wystarczy pociągnąć je ku górze. ABSORBCYJNY OSUSZACZ POWIETRZA Wersje EYK są zaopatrzone w system osuszający złożony z radiatora, dodatkowego wentylatora chłodzącego i filtra wstępnego zapewniającego najlepszą filtrację sprężonego powietrza zanim trafi ono do osuszacza. Osuszacz działa automatycznie, i niepotrzebna jest żadna interwencja operatora. Wkład pochłaniający jest zbudowany z glinki, a jej żywotność w standardowych warunkach działania wynosi 3 lata. Aby uzyskać dodatkowe informacje prosimy zapoznać się z załączoną instrukcją. OPIS 1. Zestaw o-ringów 2. Wkład pochłaniający 3. Elektryczny regulator czasowy 4. Korpus zaworu magnetycznego 5. Uzwojenie zaworu magnetycznego 6. Filtr ze spieku brązowego 7. Filtr ze stali nierdzewnej 8. Przełącznik oświetlenia 9. Filtr ze spieku brązowego 10. Uniwersalny zawór kontrolny KONSERWACJA - KONTROLE OKRESOWE UWAGA! Przed wykonywaniem jakiejkolwiek konserwacji kompresora, należy się upewnić, że źródło zasilania jest wyłączone. Należy odłączyć wtyczkę po przekręceniu przełącznika na pozycję 0". Trzeba się także upewnić, czy zbiornik nie jest pod ciśnieniem, sprawdzając wskazanie manometru. Sprawdzić kondensat w zbiorniku powietrza. Opróżniać go co najmniej raz w tygodniu przez otwarcie kurka spustowego umieszczonego pod zbiornikiem. Wyczyścić filtry wlotu powietrza umieszczone na górze cylindrów. Otworzyć czarne plastikowe pudełko, i przedmuchać je sprężonym powietrzem raz na sześć miesięcy, oraz 4

5 wymienić je, jeśli zajdzie taka konieczność. Wyczyścić filtry wstępne zamontowane na osuszaczu powietrza co roku, lub wymienić je gdy zajdzie taka potrzeba. Wymienić wkład filtra reduktora powietrza co około 2/3 lata W WYPADKU NIEWŁAŚCIWEGO DZIAŁANIA 1) Wypływ powietrza z zaworu elektrycznego Jest to spowodowane niewłaściwą wydajnością jednego lub dwóch zaworów jednostronnych. Należy je wymienić lub postępować zgodnie z poniższymi punktami (patrz: załączony rysunek). Opróżnić zbiornik Odkręcić sześciokątna główkę A Wyczyścić starannie pierścień C Złożyć wszystkie części 2) Włączanie się kompresora ma zbyt dużą częstotliwość Sprawdzić, czy nie ma wypływów powietrza z urządzenia. Jeśli wszystko wydaje się być w porządku, podwodem może być złe dostosowanie kompresora do zastosowania, w jakim stara się go użyć. Należy zadzwonić do producenta/dystrybutora. 3) Kompresor zatrzymuje się po rozpoczęciu pracy Przerwy w zasilaniu; Sprawdzić przełącznik naciskowy, a następnie zabezpieczenie temperaturowe, które może powodować zatrzymywanie się kompresora: W takim wypadku należy go zresetować naciskając czarny guzik. Jeśli wyłącznik cieplny zatrzymuje silnik zbyt często, ciągłe używanie może uszkodzić silnik. Oznacza to że silnik nie jest używany właściwie: należy się skontaktować z producentem/dystrybutorem. 4) Kompresor przegrzewa się i nie działa Sprawdzić zawory i nakrętki. Wymienić je jeśli są wadliwe lub uszkodzone. Skontaktować się z producentem/dystrybutorem w celu otrzymania dalszych instrukcji. 5) Wypływ powietrza z zaworu bezpieczeństwa Sprawdzić i wymienić jeśli będzie to potrzebne. Sprawdzić też przełącznik ciśnieniowy i wymienić jeśli zajdzie taka potrzeba. 6) Wypływ powietrza z zaworu z zaworu bezpieczeństwa osuszacza Sprawdzić i wymienić jeśli będzie to potrzebne. Sprawdzić też przepływ powietrza w dwóch zaworach elektrycznych. 5
