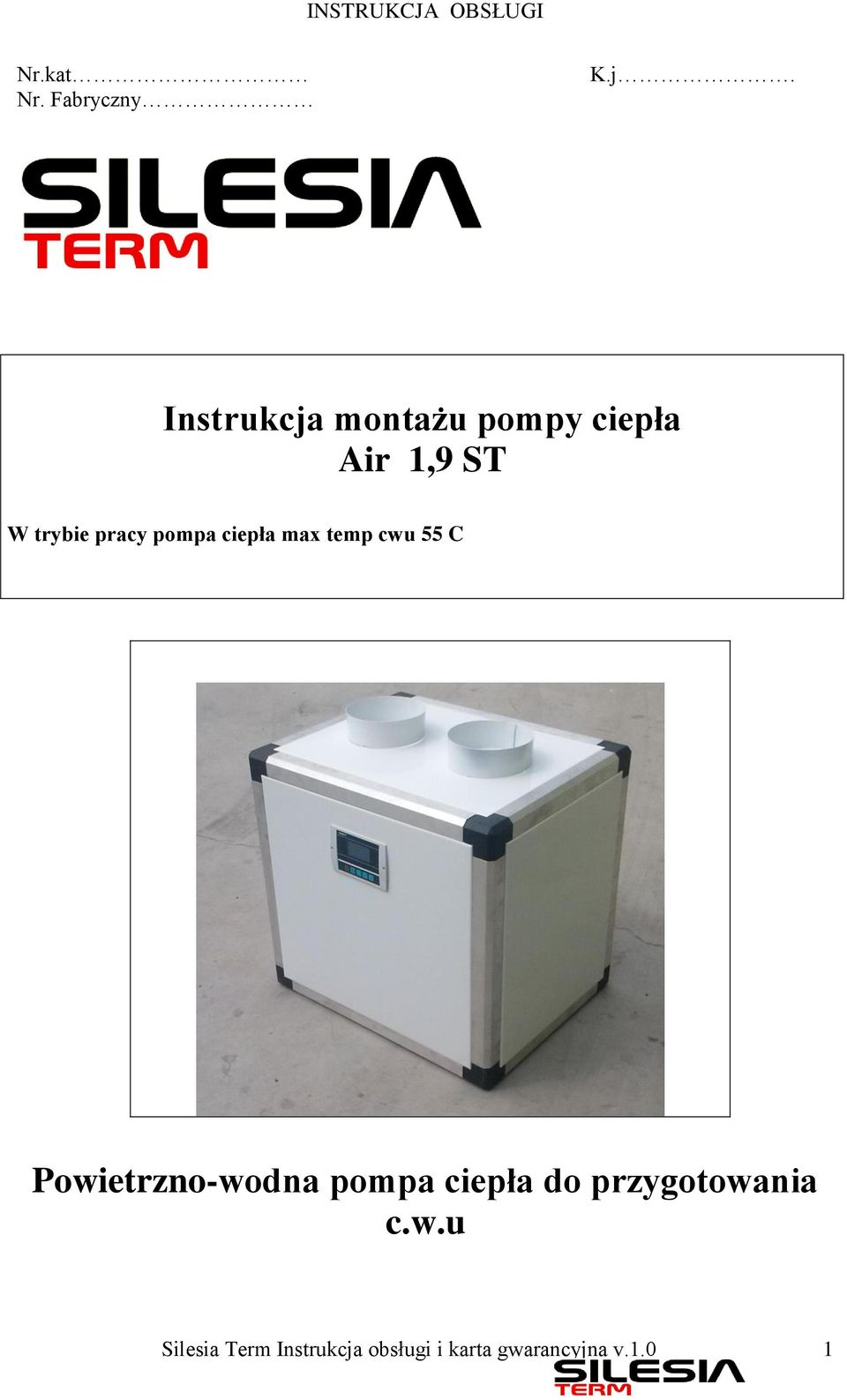

1 Nr.kat Nr. Fabryczny K.j. Instrukcja montażu pompy ciepła Air 1,9 ST W trybie pracy pompa ciepła max temp cwu 55 C Powietrzno-wodna pompa ciepła do przygotowania c.w.u Silesia Term Instrukcja obsługi i karta gwarancyjna v.1.0 1

2 SPIS TREŚCI 1. Warunki ogólne i przeznaczenie urządzenia.1 2. Opis urządzenia 1 3. Dane techniczne urządzenia 2 4. Konserwacja urządzenia Schematy urządzenia 4 6. Wykresy sprawności.7 7. Schemat podłączenia pompy ciepła.8 8. Opis regulatora Deklaracja zgodności Warunki gwarancji.12 Silesia Term Instrukcja obsługi i karta gwarancyjna v.1.0 2

Wykresy sprawności.7 7. Schemat podłączenia pompy ciepła.8 8. Opis regulatora 10 9.

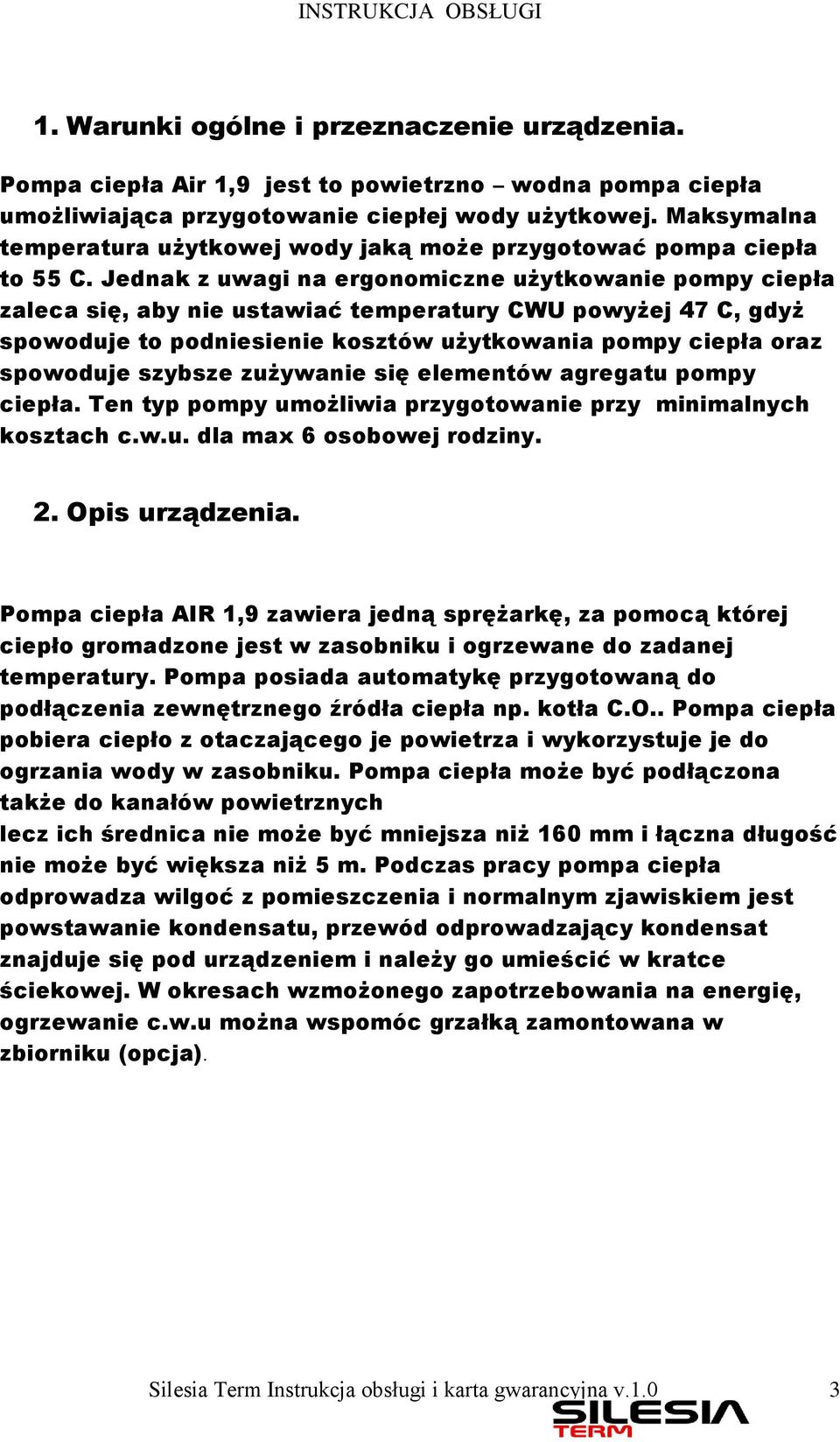

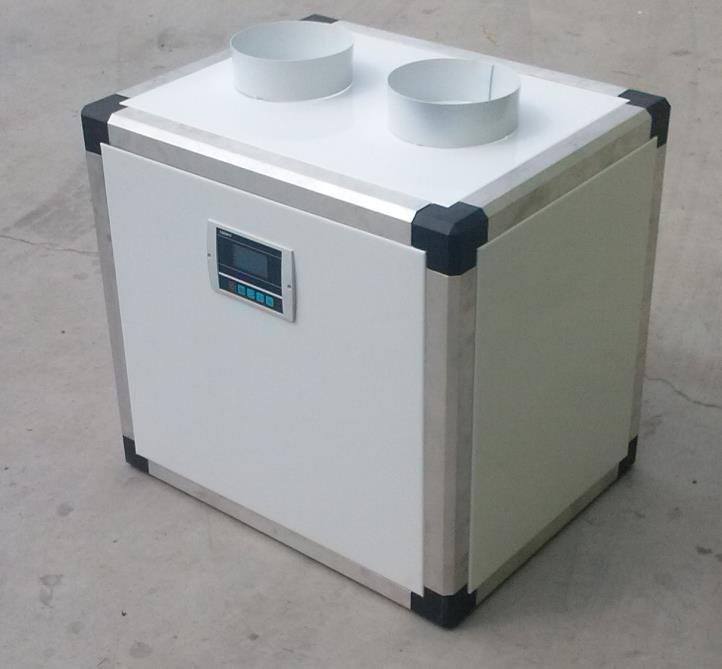

3 1. Warunki ogólne i przeznaczenie urządzenia. Pompa ciepła Air 1,9 jest to powietrzno wodna pompa ciepła umożliwiająca przygotowanie ciepłej wody użytkowej. Maksymalna temperatura użytkowej wody jaką może przygotować pompa ciepła to 55 C. Jednak z uwagi na ergonomiczne użytkowanie pompy ciepła zaleca się, aby nie ustawiać temperatury CWU powyżej 47 C, gdyż spowoduje to podniesienie kosztów użytkowania pompy ciepła oraz spowoduje szybsze zużywanie się elementów agregatu pompy ciepła. Ten typ pompy umożliwia przygotowanie przy minimalnych kosztach c.w.u. dla max 6 osobowej rodziny. 2. Opis urządzenia. Pompa ciepła AIR 1,9 zawiera jedną sprężarkę, za pomocą której ciepło gromadzone jest w zasobniku i ogrzewane do zadanej temperatury. Pompa posiada automatykę przygotowaną do podłączenia zewnętrznego źródła ciepła np. kotła C.O.. Pompa ciepła pobiera ciepło z otaczającego je powietrza i wykorzystuje je do ogrzania wody w zasobniku. Pompa ciepła może być podłączona także do kanałów powietrznych lecz ich średnica nie może być mniejsza niż 160 mm i łączna długość nie może być większa niż 5 m. Podczas pracy pompa ciepła odprowadza wilgoć z pomieszczenia i normalnym zjawiskiem jest powstawanie kondensatu, przewód odprowadzający kondensat znajduje się pod urządzeniem i należy go umieścić w kratce ściekowej. W okresach wzmożonego zapotrzebowania na energię, ogrzewanie c.w.u można wspomóc grzałką zamontowana w zbiorniku (opcja). Silesia Term Instrukcja obsługi i karta gwarancyjna v.1.0 3

Jednak z uwagi na ergonomiczne użytkowanie pompy ciepła zaleca się, aby nie ustawiać temperatury CWU powyżej 47 C, gdyż spowoduje to podniesienie kosztów użytkowania pompy ciepła oraz spowoduje

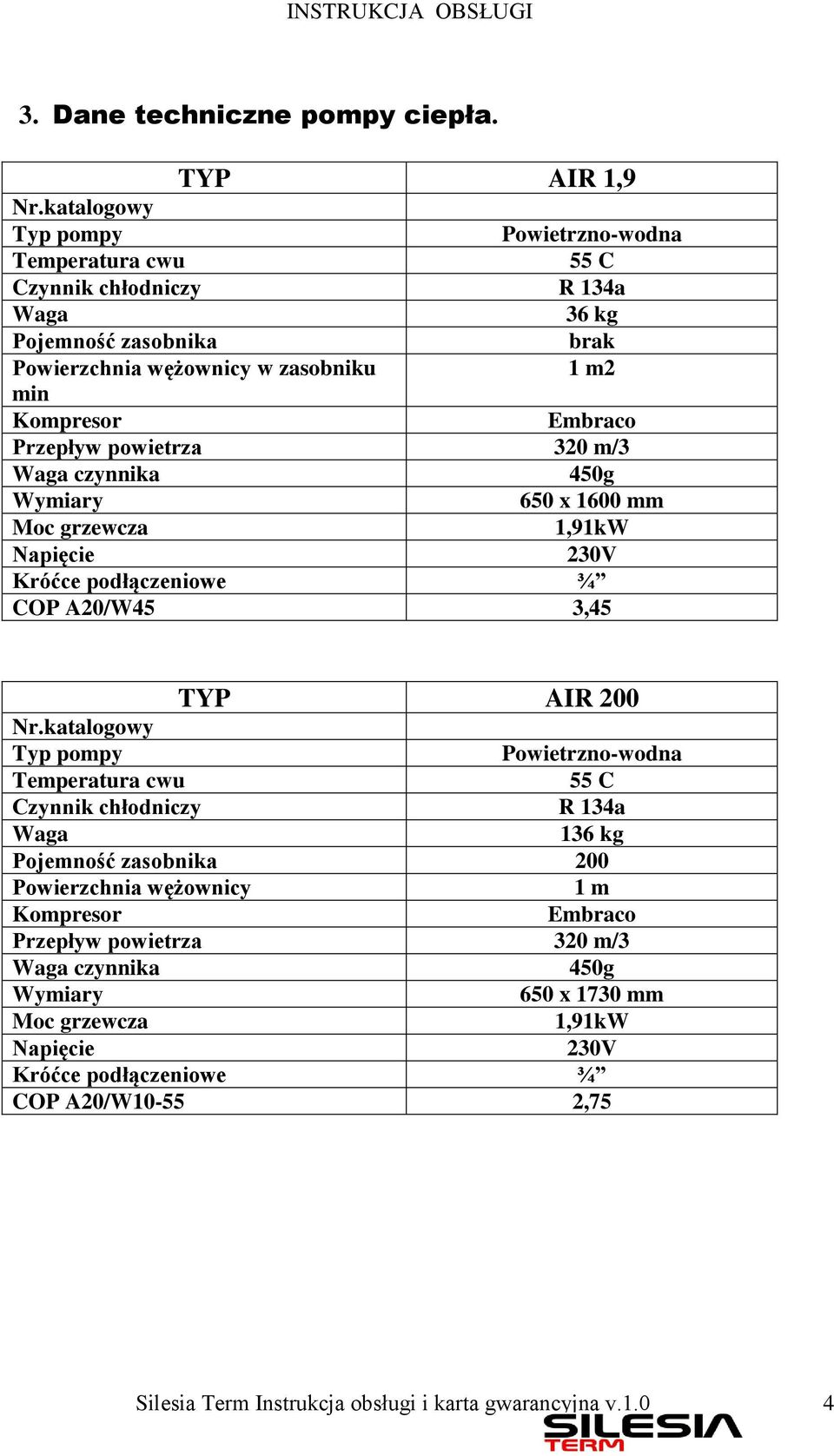

4 3. Dane techniczne pompy ciepła. TYP AIR 1,9 Nr.katalogowy Typ pompy Powietrzno-wodna Temperatura cwu 55 C Czynnik chłodniczy R 134a Waga 36 kg Pojemność zasobnika brak Powierzchnia wężownicy w zasobniku 1 m2 min Kompresor Embraco Przepływ powietrza 320 m/3 Waga czynnika 450g Wymiary 650 x 1600 mm Moc grzewcza 1,91kW Napięcie 230V Króćce podłączeniowe ¾ COP A20/W45 3,45 TYP AIR 200 Nr.katalogowy Typ pompy Powietrzno-wodna Temperatura cwu 55 C Czynnik chłodniczy R 134a Waga 136 kg Pojemność zasobnika 200 Powierzchnia wężownicy 1 m Kompresor Embraco Przepływ powietrza 320 m/3 Waga czynnika 450g Wymiary 650 x 1730 mm Moc grzewcza 1,91kW Napięcie 230V Króćce podłączeniowe ¾ COP A20/W ,75 Silesia Term Instrukcja obsługi i karta gwarancyjna v.1.0 4

Przepływ powietrza 320 m/3 Waga czynnika 450g Wymiary 650 x 1600 mm Moc grzewcza 1,91kW Napięcie 230V Króćce podłączeniowe ¾ COP A20/W45 3,45 TYP AIR 200 Nr.

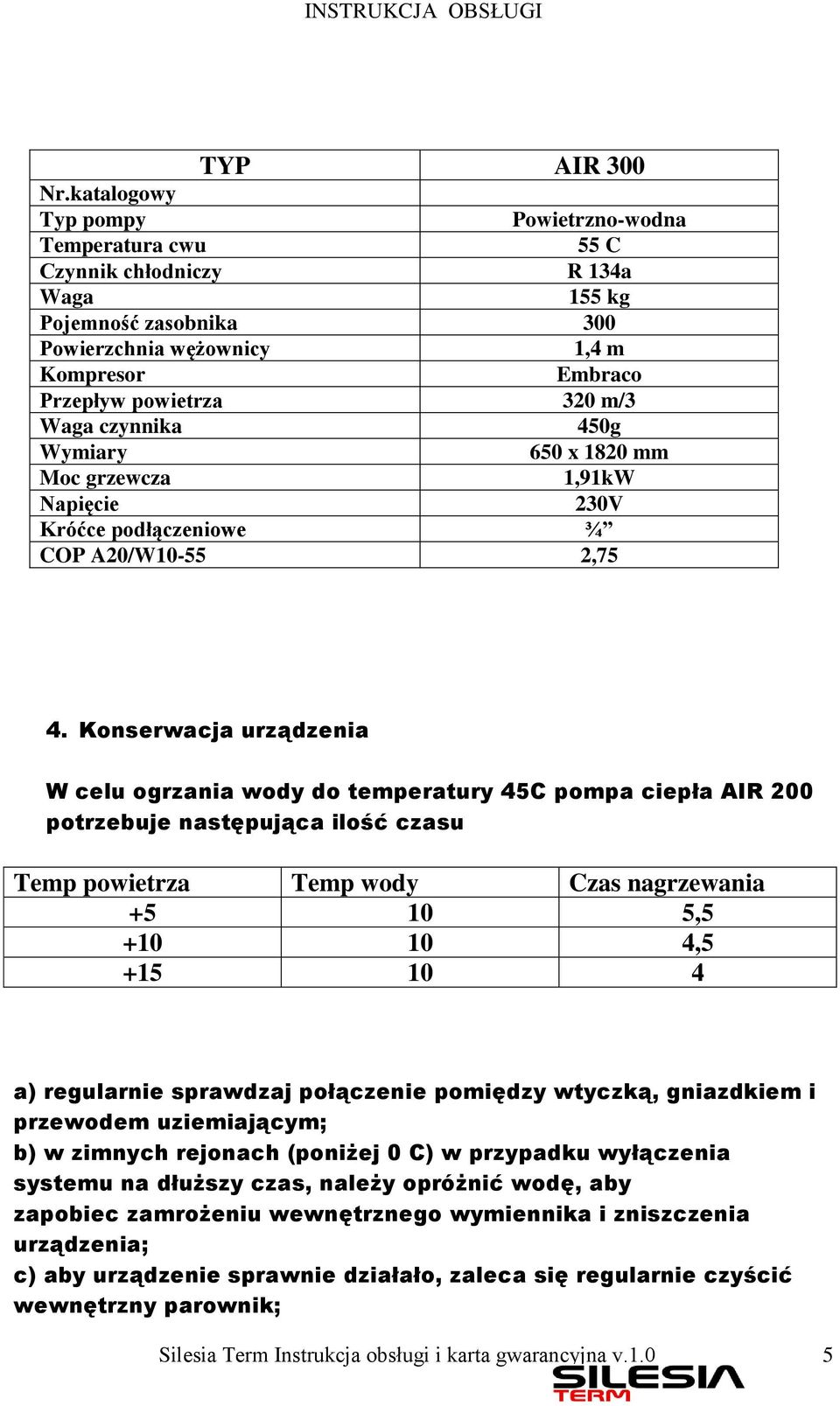

5 TYP AIR 300 Nr.katalogowy Typ pompy Powietrzno-wodna Temperatura cwu 55 C Czynnik chłodniczy R 134a Waga 155 kg Pojemność zasobnika 300 Powierzchnia wężownicy 1,4 m Kompresor Embraco Przepływ powietrza 320 m/3 Waga czynnika 450g Wymiary 650 x 1820 mm Moc grzewcza 1,91kW Napięcie 230V Króćce podłączeniowe ¾ COP A20/W ,75 4. Konserwacja urządzenia W celu ogrzania wody do temperatury 45C pompa ciepła AIR 200 potrzebuje następująca ilość czasu Temp powietrza Temp wody Czas nagrzewania , , a) regularnie sprawdzaj połączenie pomiędzy wtyczką, gniazdkiem i przewodem uziemiającym; b) w zimnych rejonach (poniżej 0 C) w przypadku wyłączenia systemu na dłuższy czas, należy opróżnić wodę, aby zapobiec zamrożeniu wewnętrznego wymiennika i zniszczenia urządzenia; c) aby urządzenie sprawnie działało, zaleca się regularnie czyścić wewnętrzny parownik; Silesia Term Instrukcja obsługi i karta gwarancyjna v.1.0 5

czynnika 450g Wymiary 650 x 1820 mm Moc grzewcza 1,91kW Napięcie 230V Króćce podłączeniowe ¾ COP A20/W10-55 2,75 4.

6 d) co rok sprawdzaj anodę magnezową. Jeśli się zużyła, wymień ją. W celu uzyskania dalszych informacji należy skontaktować się z dostawcą lub serwisem; e) jeżeli parametry wody na wyjściu są wystarczające, zaleca się ustawić niższą temperaturę aby zmniejszyć emisję ciepła, zapobiec tworzeniu się kamienia i oszczędzić energię; f) przed zamknięciem urządzenia na dłuższy czas należy odłączyć zasilanie, opróżnić wodę ze zbiornika i rur oraz zamknąć wszystkie zawory. Należy również regularnie sprawdzać wewnętrzne elementy. 5. Schematy urządzenia. - schemat chłodniczy Silesia Term Instrukcja obsługi i karta gwarancyjna v.1.0 6

ustawić niższą temperaturę aby zmniejszyć emisję ciepła, zapobiec tworzeniu się kamienia i oszczędzić energię; f) przed zamknięciem urządzenia na dłuższy

7 Sposób zamontowania pompy w kotłownii - podłączenie oraz wymiary urządzenia Sposób transportowania urządzenia Pomieszczenie gospodarcze np. pralnia,garaż Kanały powietrzne Wlot Wylot Wężownica zasilanie Wężownica powrót Silesia Term Instrukcja obsługi i karta gwarancyjna v.1.0 7

8 100 mm Kanały powietrzne 400 mm Wlot Wylot Króćce podłączeniowe Silesia Term Instrukcja obsługi i karta gwarancyjna v.1.0 8

9 jednostka INSTRUKCJA OBSŁUGI 6. Wykresy sprawności Charakterystyka 1,95 kw EMBRACO 4 3,5 3 2,5 2 1,5 1 0,5 COP MOC GRZEWCZA [kw] POBÓR MOCY [kw] temperatura dolnego źródła Dane w tabeli zgodne z normą EN 16147/2011. W celu podgrzania temperatury z ºC pompa ciepła potrzebuje jedynie 2,6 kw/h energii elektrycznej. Elementy potrzebne przy montażu urządzenia. - zawór bezpieczeństwa ZB 2,5 bar 1 szt - śrubunek ¾ 4szt - zawór spustowy ½ 1szt - zawór kulowy ¾ 4szt - kolano dn 160 mm 2 szt Silesia Term Instrukcja obsługi i karta gwarancyjna v.1.0 9

temperatura dolnego źródła Dane w tabeli zgodne z normą EN 16147/2011.

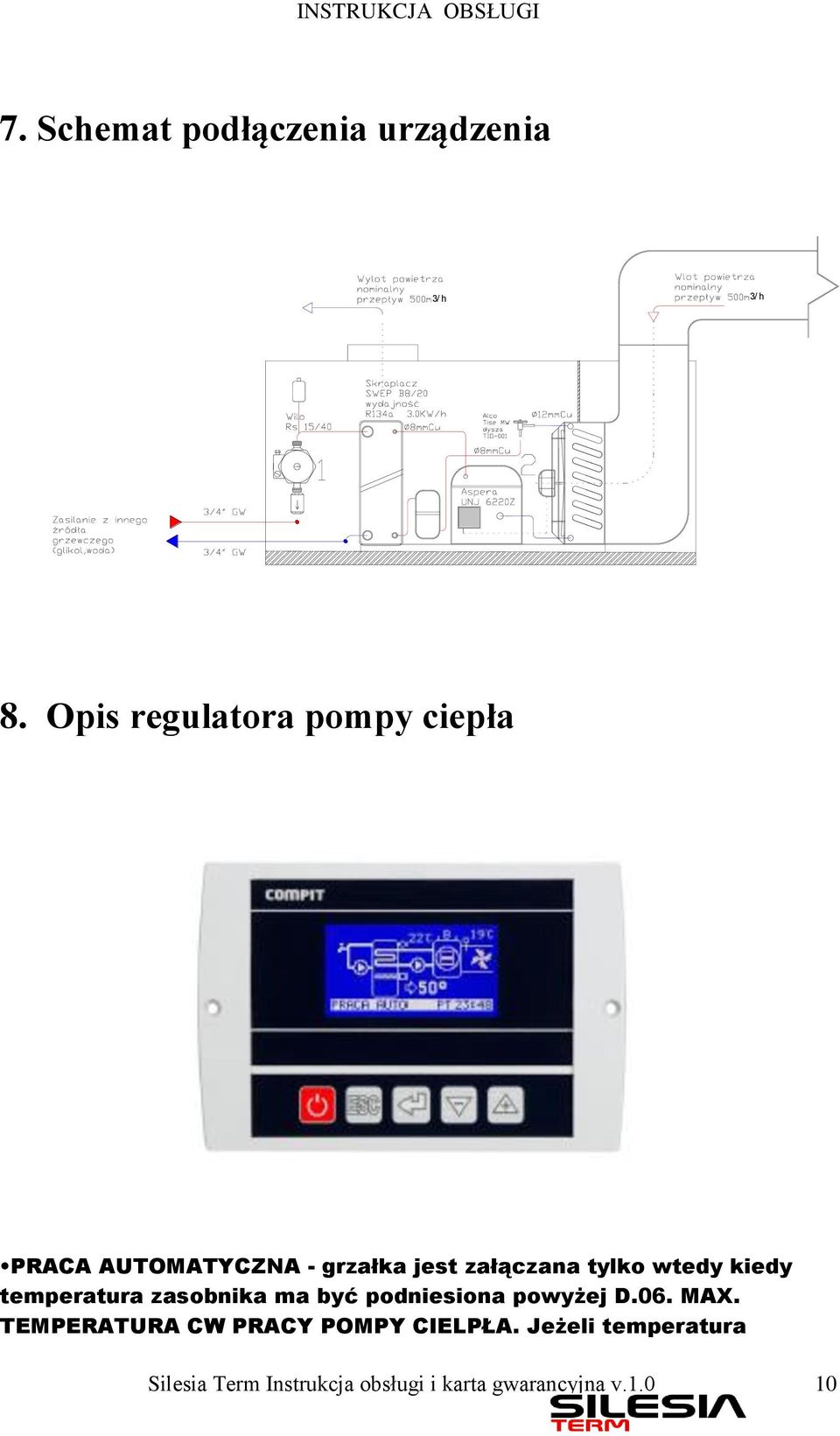

10 7. Schemat podłączenia urządzenia 3/ h 3/ h 8. Opis regulatora pompy ciepła PRACA AUTOMATYCZNA - grzałka jest załączana tylko wtedy kiedy temperatura zasobnika ma być podniesiona powyżej D.06. MAX. TEMPERATURA CW PRACY POMPY CIELPŁA. Jeżeli temperatura Silesia Term Instrukcja obsługi i karta gwarancyjna v

wtedy kiedy temperatura zasobnika ma być podniesiona powyżej D.06. MAX.

11 zasobnika jest niższa niż D.06. MAX. TEMPERATURA CW PRACY POMPY CIELPŁA to grzałka nie pracuje. PRACA EKONOMICZNA - grzałka jest zawsze wyłączona. PRACA KOMFORTOWA funkcja szybkiego podgrzewania zasobnika przy pełnym wykorzystaniu grzałki. PRACA BEZ P.CIEPŁA grzałka jest podstawowym źródłem ciepła, chyba że regulator pracuje w schemacie z kolektorem lub kotłem c.o. W schemacie z kolektorem słonecznym praca grzałki może być zablokowana kiedy zasobnik jest ogrzewany z kolektora słonecznego, można to uzyskać ustawiając parametr B.04 BLOKADA GRZAŁKI PRZY PRACY Z KOLEKTORA = TAK. W schemacie z kotłem c.o. praca grzałki może być zablokowana kiedy zasobnik jest ogrzewany z kolektora słonecznego, można to uzyskać ustawiając parametr B.04 BLOKADA GRZAŁKI PRZY PRACY Z KOTŁA = TAK Rozmrażanie zależy od parametru D.06 METODA ROZMRAŻANIA PAROWNIKA 0 rozmrażanie wyłączone 1 rozmrażanie powietrzem zewnętrznym przez wyłączenie sprężarki 2 rozmrażanie freonem przez zmianę kierunku przepływu ciepła Rozmrażanie parownika rozpoczyna się jeśli: 1.temperatura powietrza nawiewanego jest niższa niż ustawiona w parametrze D.13.TEMP.ZEZWOLENIA ROZMRAŻANIA i różnica temperatur powietrza i freonu jest większa niż D.07.DEL.TEMPERATUR DO STARTU ROZMRAŻANIA 2.lub czas pracy sprężarki przekroczy wartość ustawioną w parametrze D.14.CZAS CYKLU OKRESOW. ROZMRAŻANIA Silesia Term Instrukcja obsługi i karta gwarancyjna v

CIEPŁA grzałka jest podstawowym źródłem ciepła, chyba że regulator pracuje w schemacie z kolektorem lub kotłem c.o. W schemacie z kolektorem słonecznym praca grzałki może być zablokowana kiedy zasobnik jest ogrzewany z kolektora słonecznego, można to uzyskać ustawiając parametr B.

Proces rozmrażania kończy się kiedy temperatura freonu przekroczy wartość ustawioną w parametrze D.09.TEMPERATURA FREONU DO KOŃCA ROZMRAŻANIA lub upłynie czas D.08.

12 Proces rozmrażania kończy się kiedy temperatura freonu przekroczy wartość ustawioną w parametrze D.09.TEMPERATURA FREONU DO KOŃCA ROZMRAŻANIA lub upłynie czas D.08.CZAS TRWANIA ROZMRAŻANIA Funkcja ANTY-LEGIONELLA uruchamia co tydzień w poniedziałek o godzinie 1:00 sterylizację zasobnika. W parametrze B.07 FUNKCJA ANTY-LEGIONELLA określa się temperaturę zadaną zasobnika podczas działania funkcji. DEKLARACJA ZGODNOŚCI SILESIA TERM Sp. Z.O.O (nazwa Firmy) Nowy Dwór KIETRZ oświadcza, że wyrób: Pompa ciepła powietrze-woda AIR 200 1,9 ST Do których odnosi się niniejsza deklaracja są zgodne z n/w dyrektywami: EN 349 EN 378 EN EN /-2-40 EN Silesia Term Instrukcja obsługi i karta gwarancyjna v

13 EN EN /-6-3 EN /-3-3 oraz normami: - PN-EN 50366:2004+A1:2006 Pomiar pola elektromagnetycznego - PN-EN :2004+A12:2005+A11:2005+A1:2006+A2:2009 PN-EN :2004+A1:2005+A2:2008+A12:2008+A13:2009 +A14:2010 Bezpieczeństwo użytkowania Małgorzata Biłka Nowy Dwór 6, (Miejscowość ) Prezes Zarządu.. (Podpis osoby upoważnionej) Silesia Term Instrukcja obsługi i karta gwarancyjna v

60335-1:2004+A1:2005+A2:2008+A12:2008+A13:2009 +A14:2010 Bezpieczeństwo użytkowania Małgorzata Biłka Nowy
