1 REV. 2 / HPP/ab/JOL 70109PL INSTRUKCJA OBSŁUGI MIESZALNIK POZIOMY TYP H-1000

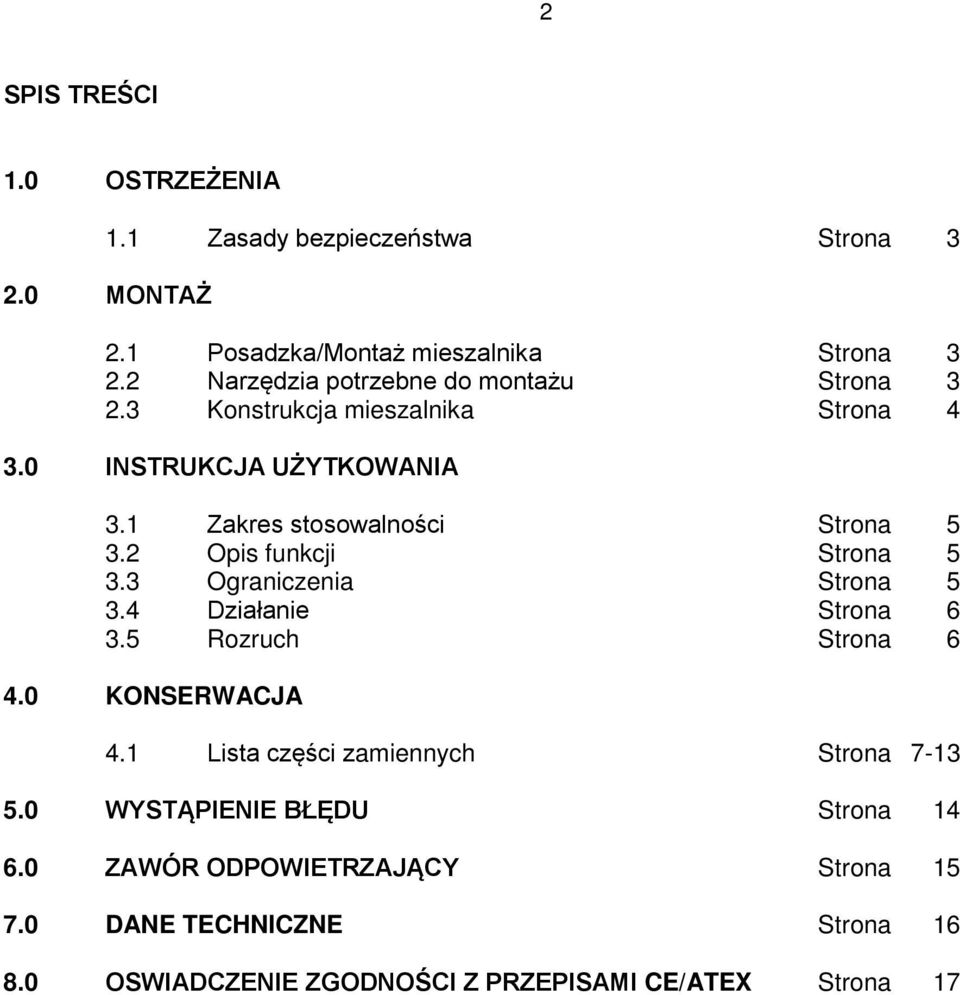

2 2 SPIS TREŚCI 1.0 OSTRZEŻENIA 1.1 Zasady bezpieczeństwa Strona MONTAŻ 2.1 Posadzka/Montaż mieszalnika Strona Narzędzia potrzebne do montażu Strona Konstrukcja mieszalnika Strona INSTRUKCJA UŻYTKOWANIA 3.1 Zakres stosowalności Strona Opis funkcji Strona Ograniczenia Strona Działanie Strona Rozruch Strona KONSERWACJA 4.1 Lista części zamiennych Strona WYSTĄPIENIE BŁĘDU Strona ZAWÓR ODPOWIETRZAJĄCY Strona DANE TECHNICZNE Strona OSWIADCZENIE ZGODNOŚCI Z PRZEPISAMI CE/ATEX Strona 17

2 Opis funkcji Strona 5 3.3 Ograniczenia Strona 5 3.4 Działanie Strona 6 3.5 Rozruch Strona 6 4.0 KONSERWACJA 4.

3 3 1.0 OSTRZEŻENIA 1.1 Zasady bezpieczeństwa Niedozwolone jest otwieranie mieszalnika w celu przeprowadzenia kontroli lub konserwacji zanim zbiornik nie zostanie opróżniony a silnik zatrzymany / odłączony od zasilania (usunąć bezpieczniki). Odłączyć dopływ powietrza. Połączenia elektryczne powinny zostać wykonane wyłącznie przez uprawnionego elektryka zgodnie z DS/EN bądź miejscowymi przepisami. Zabrania się użytkowania mieszalnika przed zamontowaniem osłon zabezpieczających. 2.0 MONTAŻ 2.1 Posadzka/Montaż mieszalnika Przed zamontowaniem zbiornika wstępnego upewnić się, że mieszalnik został ustawiony na zupełnie płaskiej i stabilnej posadzce oraz że został przytwierdzony do posadzki. Posadzka powinna mieć równą powierzchnię, która może utrzymać minimum 60 N/cm. Dla zapewnienia łatwego dostępu do mieszalnika dla celów konserwacyjnych, mieszalnik powinien znajdować się w odległości minimum 0,7 m do najbliższej ściany itp. 2.2 Narzędzia potrzebne do montażu Do montażu mieszalnika niezbędne są wymienione poniżej narzędzia: - 2 szt. kluczy kombinowanych 24 mm - 2 szt. kluczy kombinowanych 19 mm - Wiertarki - Śrubokręty

(usunąć bezpieczniki). Odłączyć dopływ powietrza. Połączenia elektryczne powinny zostać wykonane wyłącznie przez uprawnionego elektryka zgodnie z DS/EN 60204-1 bądź miejscowymi przepisami.

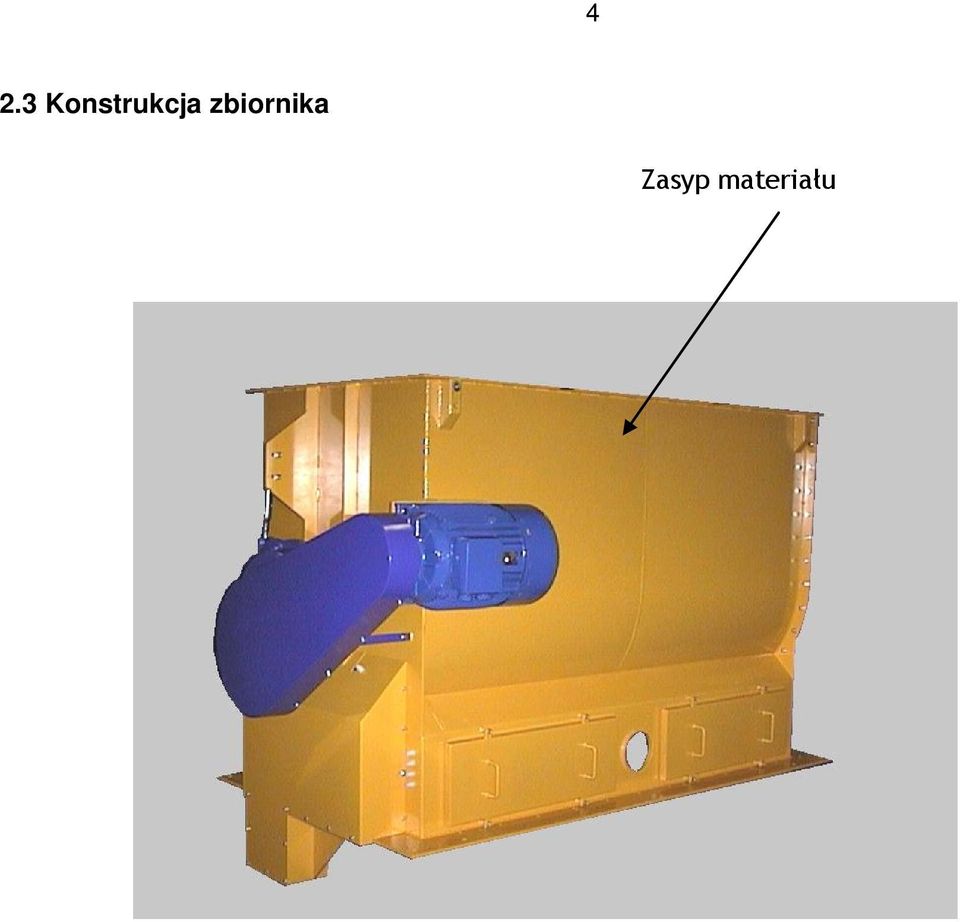

4 4 2.3 Konstrukcja zbiornika Zasyp materiału

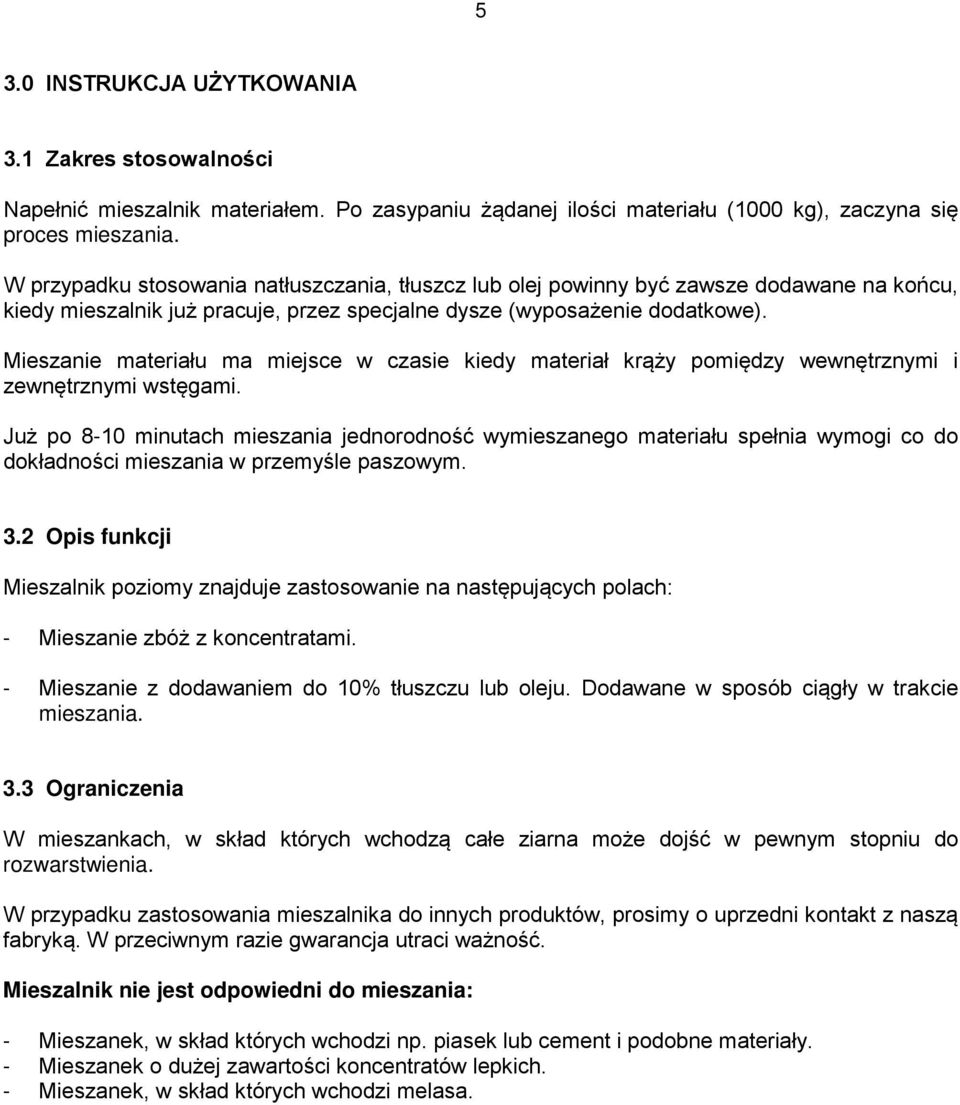

5 5 3.0 INSTRUKCJA UŻYTKOWANIA 3.1 Zakres stosowalności Napełnić mieszalnik materiałem. Po zasypaniu żądanej ilości materiału (1000 kg), zaczyna się proces mieszania. W przypadku stosowania natłuszczania, tłuszcz lub olej powinny być zawsze dodawane na końcu, kiedy mieszalnik już pracuje, przez specjalne dysze (wyposażenie dodatkowe). Mieszanie materiału ma miejsce w czasie kiedy materiał krąży pomiędzy wewnętrznymi i zewnętrznymi wstęgami. Już po 8-10 minutach mieszania jednorodność wymieszanego materiału spełnia wymogi co do dokładności mieszania w przemyśle paszowym. 3.2 Opis funkcji Mieszalnik poziomy znajduje zastosowanie na następujących polach: - Mieszanie zbóż z koncentratami. - Mieszanie z dodawaniem do 10% tłuszczu lub oleju. Dodawane w sposób ciągły w trakcie mieszania. 3.3 Ograniczenia W mieszankach, w skład których wchodzą całe ziarna może dojść w pewnym stopniu do rozwarstwienia. W przypadku zastosowania mieszalnika do innych produktów, prosimy o uprzedni kontakt z naszą fabryką. W przeciwnym razie gwarancja utraci ważność. Mieszalnik nie jest odpowiedni do mieszania: - Mieszanek, w skład których wchodzi np. piasek lub cement i podobne materiały. - Mieszanek o dużej zawartości koncentratów lepkich. - Mieszanek, w skład których wchodzi melasa.

Mieszanie materiału ma miejsce w czasie kiedy materiał krąży pomiędzy wewnętrznymi i zewnętrznymi wstęgami.

6 6 3.4 Działanie Miejsce działania znajduje się w pobliżu wsypu oraz wysypu mieszalnika. Nastawić reakcję funkcji otwierania/zamykania za pomocą wbudowanych zaworów hamulcowych cylindra (poz. 1) oraz nastawnego zaworu kontrolnego przepływu nieustalonego (poz. 2). Uwaga: W celu uniknięcia uszkodzenia, przed całkowitym otwarciem i/lub zamknięciem zasuwy prędkość MUSI zostać zredukowana do minimum. 3.5 Rozruch Przed uruchomieniem mieszalnika sprawdzić czy nie ma w nim żadnych obcych ciał.

1) oraz nastawnego zaworu kontrolnego przepływu nieustalonego (poz. 2).

7 7 4.0 KONSERWACJA 4.1 Lista części zamiennych do mieszalnika typu H-1000 Nr poz. Nr rys. Nr kat. Ilość Nazwa Zawór magnetyczny Zawór magnetyczny Rura powietrzna Złącze Zawór reg. przepływu nieustalonego Złącze Cylinder z zaworem regulacyjnym przepływu nieustalonego m Gumowa listwa uszczelniająca Krańcówka Łożysko Przekładnia zębata Silnik Koło pasowe (przekładnia) Koło pasowe (silnik) Zamek mocujący pas na wałku (silnik) Zamek mocujący pas na wałku (przekładnia) Pas klinowy Oprawa łożyska Łożysko Wpust pryzmatyczny Wałek ze wstęgą Zestaw tulejek do ramion zamykających Zestaw śrub klinowych do ramion zamyk Łożysko Mocowania obrotowe Widełki Łożysko Stosować WYŁĄCZNIE oryginalne części zamienne!

przepływu nieustalonego 5 1 6802229 1 Złącze 6 13 6802234 1 Cylinder z zaworem regulacyjnym przepływu nieustalonego 7 1 7004619 6.

8 8 Poz. 20 Poz. 7 Poz. 9 Poz. 12 Poz. 19 Poz. 7 Poz. 6 Poz. 9 Poz. 8 Poz. 10 Poz. 5 Poz. 4 Poz. 3 Poz. 11 Poz. 13 Rys. 1 Części zamienne do mieszalnika

9 9 Rys. 2 Poz. 10 Poz. 11 Poz. 14 Poz. 12 Poz. 13 Poz. 15 Poz. 16 Poz. 24 Rys. 3

10 10 Poz. 25 Rys. 4 Poz. 22 Rys. 5

11 11 Poz. 17 Rys. 6 Poz. 18 Rys. 7 Poz. 21 Rys. 8

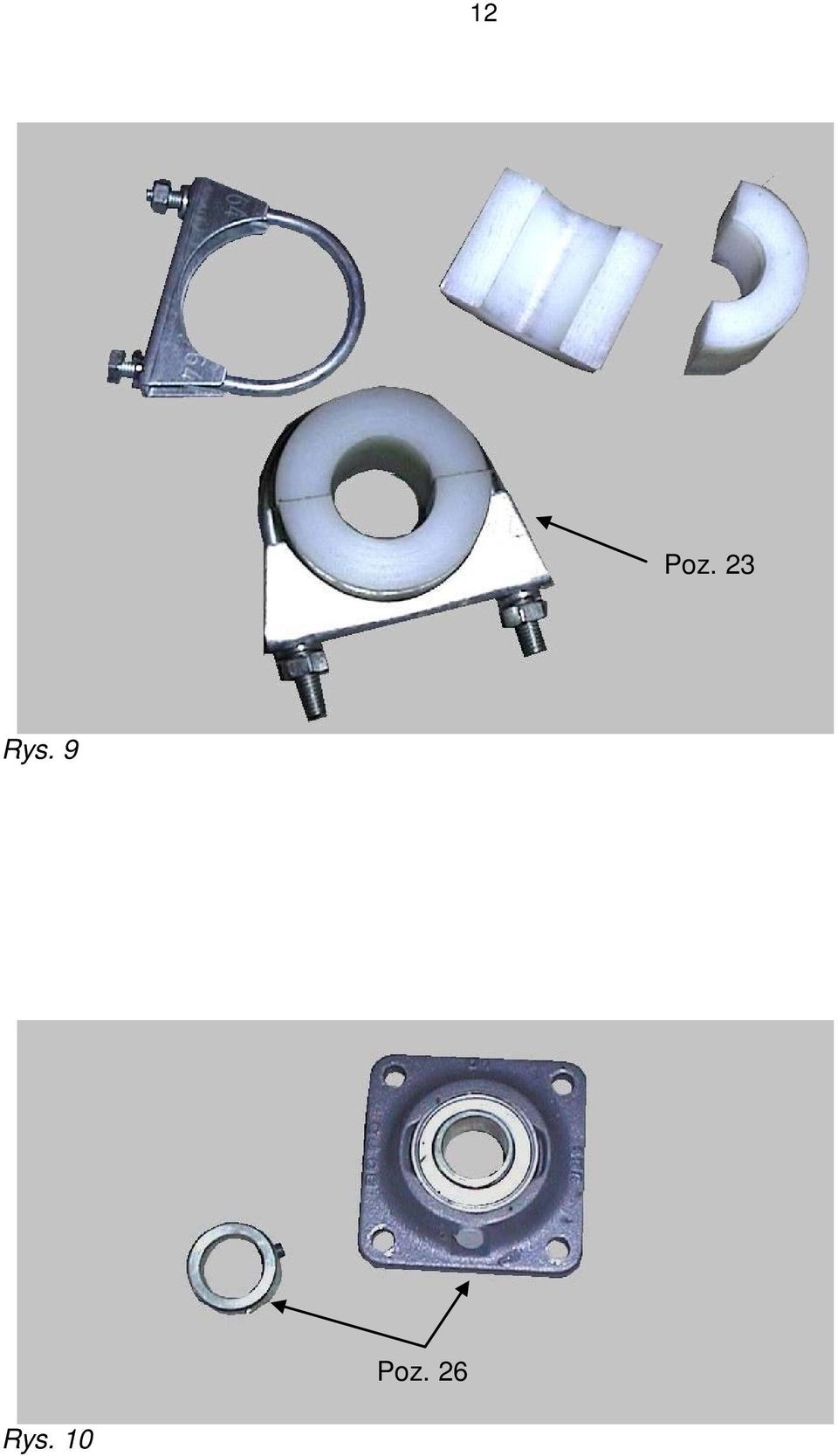

12 12 Poz. 23 Rys. 9 Poz. 26 Rys. 10

13 13 Poz. 1 Rys. 11 Poz. 8 Rys. 12 Rys. 13 Poz. 2 Poz. 6

14 WYSTĄPIENIE BŁĘDU Mieszalnik nie da się uruchomić: - Błąd mechaniczny: Sprawdzić silnik/połączenie pasa klinowego z przekładnią. - Obce ciało w mieszalniku. Sprawdzić mieszalnik. Silnik nie da się uruchomić: - Zadziałał przekaźnik termiczny z powodu przeciążenia. Sprawdzić poprawność wykonania ustawienia. - Spalił się bezpiecznik. Wymienić bezpiecznik (wezwać elektryka). Mieszalnik nie opróżnia się: - Zasuwa wysypowa nie otworzyła się. Otworzyć zasuwę.

Silnik nie da się uruchomić: - Zadziałał przekaźnik termiczny z powodu przeciążenia.

15 ZAWÓR ODPOWIETRZAJĄCY WAŻNE WAŻNE WAŻNE Instrukcja montażu zaworu odpowietrzającego w przekładni Zawór odpowietrzający Silnik Wkręt z łbem z gniazdkiem sześciokątnym Zawór odpowietrzający znajduje się w skrzynce zaciskowej silnika Przekładnia Zawór odpowietrzający Przekładnia Wkręt z łbem sześciokątnym Zdemontować wkręt z łbem z gniazdkiem sześciokątnym i z zamontować zawór odpowietrzający w przekładni PRZED uruchomieniem mieszalni.

zaciskowej silnika Przekładnia Zawór odpowietrzający Przekładnia Wkręt z łbem sześciokątnym Zdemontować wkręt

16 DANE TECHNICZNE Zasyp: Waga: Silnik: Pojemność: Czas mieszania: 1000 kg 1000 kg 11 kw 2225 litrów 8-10 minut

17 OŚWIADCZENIE ZGODNOŚCI Z PRZEPISAMI CE/ATEX DEKLARACJA ZGODNOŚCI Z PRZEPISAMI CE/ATEX Sygnatariusz SKIOLD A/S Kjeldgaardsvej 3, 9300 Sæby, Dania, tel Niniejszym oświadcza, że produkt Opis Typ Mieszalnik poziomy H-1000 Został skonstruowany i wyprodukowany zgodnie z następującymi dyrektywami: Dyrektywy CE/ATEX 2006/42/EC oraz DS/EN ISO /09/EC ze zmianami DS/EN ISO DS/EN 294 DS/EN DS/EN DS/EN DS/EN DS/EN Sæby, Dania, Miejsce i data wystawienia Samuel Waldorph Dyrektor zarządzający

+45 9989 8887 Niniejszym oświadcza, że produkt Opis Typ Mieszalnik poziomy H-1000 Został skonstruowany i wyprodukowany zgodnie z następującymi
