1 SUPLEMENT Do oryginalnej instrukcji obsługi sprężarek tłokowych MEGAPRESS /500 z rozruchem Y/ MEGAPRESS /500 z rozruchem Y/ Producent: ABAC Aria Compressa S.p.A., Via Einaudi Robassomero (TO) - Italy Niniejszy suplement jest integralną częścią oryginalnej instrukcji obsługi. Przed podłączeniem i uruchomieniem sprężarki przeczytaj uważnie instrukcję obsługi oraz ten suplement. Urządzenie podlega rejestracji w Inspektoracie Dozoru Technicznego. Obowiązek zgłoszenia urządzenia do rejestracji spoczywa na Użytkowniku! Wydanie Nr 1, maj 2011 r.

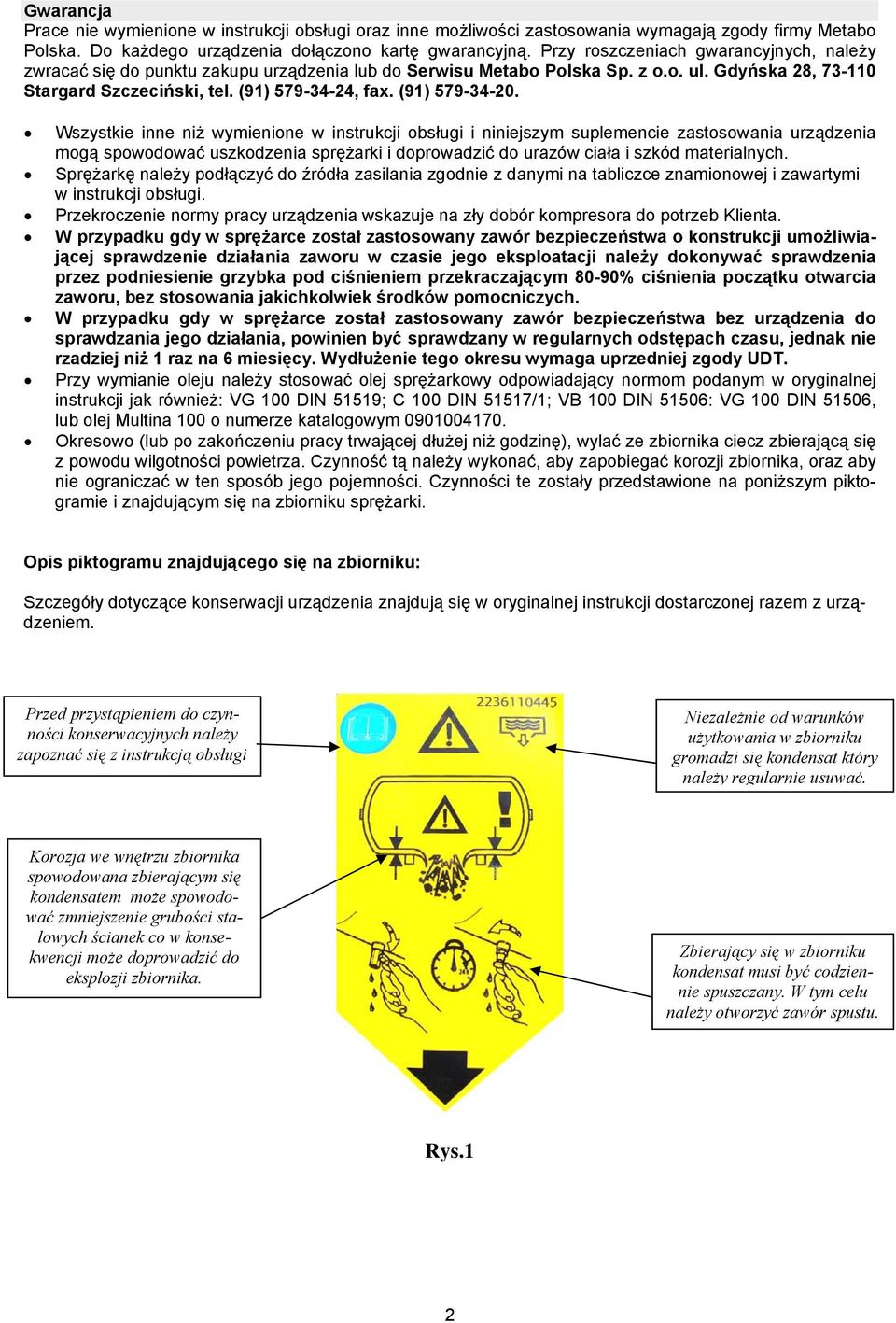

2 Gwarancja Prace nie wymienione w instrukcji obsługi oraz inne możliwości zastosowania wymagają zgody firmy Metabo Polska. Do każdego urządzenia dołączono kartę gwarancyjną. Przy roszczeniach gwarancyjnych, należy zwracać się do punktu zakupu urządzenia lub do Serwisu Metabo Polska Sp. z o.o. ul. Gdyńska 28, Stargard Szczeciński, tel. (91) , fax. (91) Wszystkie inne niż wymienione w instrukcji obsługi i niniejszym suplemencie zastosowania urządzenia mogą spowodować uszkodzenia sprężarki i doprowadzić do urazów ciała i szkód materialnych. Sprężarkę należy podłączyć do źródła zasilania zgodnie z danymi na tabliczce znamionowej i zawartymi w instrukcji obsługi. Przekroczenie normy pracy urządzenia wskazuje na zły dobór kompresora do potrzeb Klienta. W przypadku gdy w sprężarce został zastosowany zawór bezpieczeństwa o konstrukcji umożliwiającej sprawdzenie działania zaworu w czasie jego eksploatacji należy dokonywać sprawdzenia przez podniesienie grzybka pod ciśnieniem przekraczającym 80-90% ciśnienia początku otwarcia zaworu, bez stosowania jakichkolwiek środków pomocniczych. W przypadku gdy w sprężarce został zastosowany zawór bezpieczeństwa bez urządzenia do sprawdzania jego działania, powinien być sprawdzany w regularnych odstępach czasu, jednak nie rzadziej niż 1 raz na 6 miesięcy. Wydłużenie tego okresu wymaga uprzedniej zgody UDT. Przy wymianie oleju należy stosować olej sprężarkowy odpowiadający normom podanym w oryginalnej instrukcji jak również: VG 100 DIN 51519; C 100 DIN 51517/1; VB 100 DIN 51506: VG 100 DIN 51506, lub olej Multina 100 o numerze katalogowym Okresowo (lub po zakończeniu pracy trwającej dłużej niż godzinę), wylać ze zbiornika ciecz zbierającą się z powodu wilgotności powietrza. Czynność tą należy wykonać, aby zapobiegać korozji zbiornika, oraz aby nie ograniczać w ten sposób jego pojemności. Czynności te zostały przedstawione na poniższym piktogramie i znajdującym się na zbiorniku sprężarki. Opis piktogramu znajdującego się na zbiorniku: Szczegóły dotyczące konserwacji urządzenia znajdują się w oryginalnej instrukcji dostarczonej razem z urządzeniem. Przed przystąpieniem do czynności konserwacyjnych należy zapoznać się z instrukcją obsługi Niezależnie od warunków użytkowania w zbiorniku gromadzi się kondensat który należy regularnie usuwać. Korozja we wnętrzu zbiornika spowodowana zbierającym się kondensatem może spowodować zmniejszenie grubości stalowych ścianek co w konsekwencji może doprowadzić do eksplozji zbiornika. Zbierający się w zbiorniku kondensat musi być codziennie spuszczany. W tym celu należy otworzyć zawór spustu. Rys.1 2

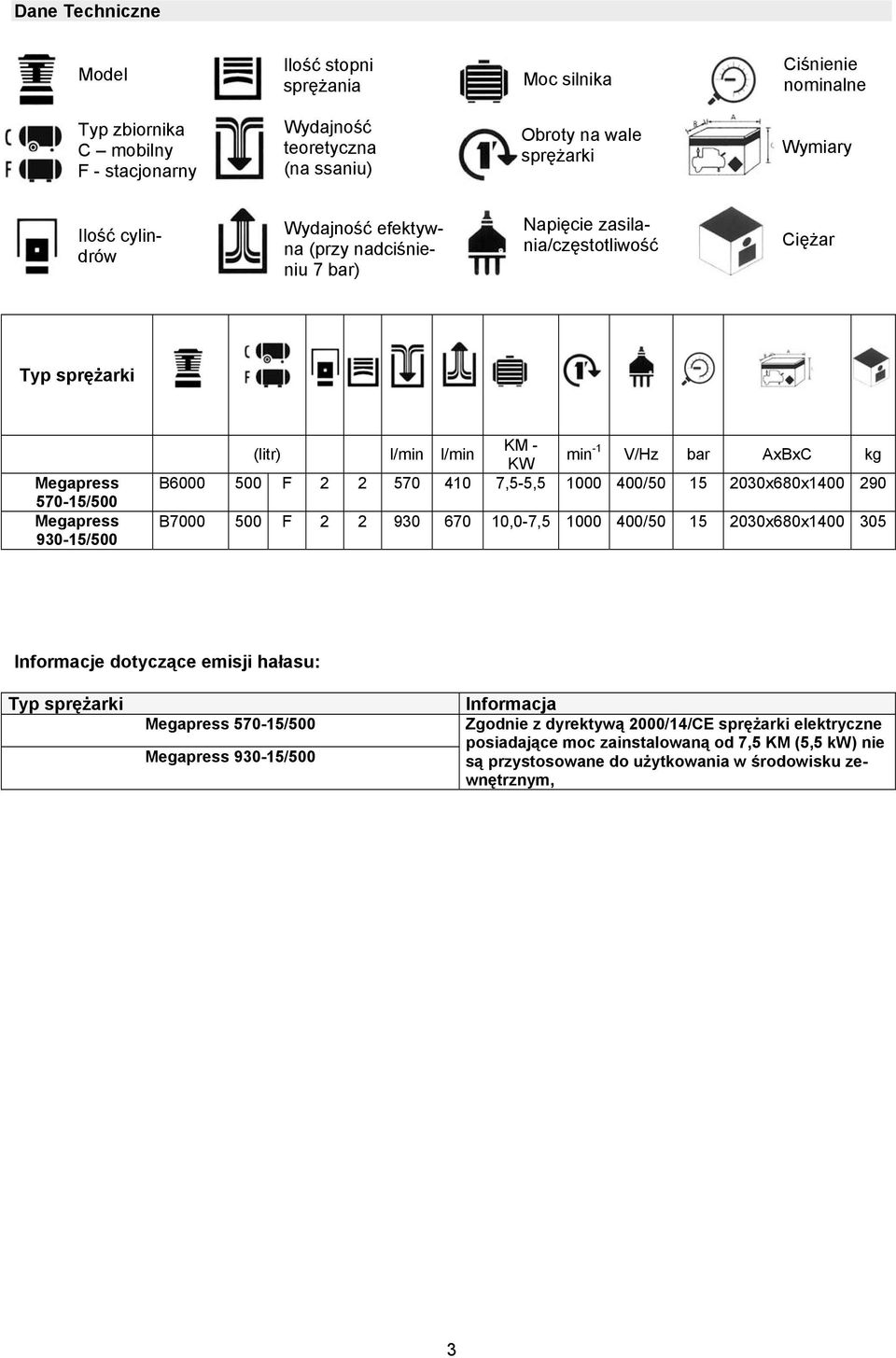

3 Dane Techniczne Ilość stopni Ciśnienie Model sprężania Moc silnika nominalne Typ zbiornika C mobilny F - stacjonarny Wydajność teoretyczna (na ssaniu) Obroty na wale sprężarki Wymiary Ilość cylindrów Wydajność efektywna (przy nadciśnieniu 7 bar) Napięcie zasilania/częstotliwość Ciężar Typ sprężarki Megapress /500 Megapress /500 (litr) l/min l/min KM - KW min -1 V/Hz bar AxBxC kg B F ,5-5, / x680x B F ,0-7, / x680x Informacje dotyczące emisji hałasu: Typ sprężarki Megapress /500 Megapress /500 Informacja Zgodnie z dyrektywą 2000/14/CE sprężarki elektryczne posiadające moc zainstalowaną od 7,5 KM (5,5 kw) nie są przystosowane do użytkowania w środowisku zewnętrznym, 3

4 Lista części zamiennych MEGAPRESS / Wspornik S 80 M Zawór zwrotny 1 M Zawór wyjściowy ½ M Korek spustowy kondensatu GC 3/ Manometr Zawór bezpieczeństwa 3/8 TA bar Zawór bezpieczeństwa ¼ 15 bar Zawór bezpieczeństwa ¼ 4,5 bar Złączka 1 ¼ na Czwórnik Koło pasowe 140x2A otwór Pasek klinowy A Wyłącznik ciśnieniowy 1/ Silnik HP 7,5 T V400/700 MEC Osłona paska klinowego B Pokrywa osłony paska klinowego B 5/6/ Rurka miedziana Głowica B

5 Głowica B6000 do Megapress / Korpus B Cylinder NS39S Głowica B Wał korbowy B Pokrywa korpusu B Płyta zaworowa B Łożysko korbowodu 35x32x Korbowód B 6000 C/ASTINA Nakrętka zabezpieczająca M8 UNI Tłok 60, sworzeń Tłok 110, sworzeń Sworzeń ø20x Sworzeń ø20x Pierścień zabezpieczający 20 UNI Pierścień tłokowy AC 110x2, Pierścień tłokowy AC 60x Pierścień tłokowy ROS 110x2, Pierścień tłokowy ROS 60x Pierścień tłokowy ROF 60x Pierścień tłokowy ROF 110x5, Filtr B Kolektor B5/6/ Pokrywa LOV B50/59/ Pokrywa LV B Rura chodząca B5/ Koło pasowe ø430 B50/B60/ Łożysko kulkowe Łożysko kulkowe Wziernik poziomu oleju Korek 3/8 B46/5/ Uszczelka Angus Śruba TE 10x Podkładka 10,5x38x Uszczelka korpusu B FORI Uszczelka cylindra B 6000 NT Uszczelka głowicy B 6000 NT Uszczelka wału korbowego LOV/LV B Uszczelka kolektora B5000/6000/ Uszczelka kolektora X TURBO B

6 MEGAPRESS / Zawór zwrotny 1 M Zawór wyjściowy ½ M Korek spustowy kondensatu GC 3/ Manometr Zawór bezpieczeństwa 3/8 CN10 15 bar Złączka 1 ¼ na Czwórnik Koło pasowe 140x2A otwór Pasek klinowy A Wyłącznik ciśnieniowy 1/ Silnik HP10 T V400/700 MEC Osłona paska klinowego B Rurka miedziana B7000/500 TC Głowica B

7 Głowica B7000 do MEGAPRESS / Korpus B 7000 NT Cylinder B Głowica B Wał korbowy B Pokrywa korpusu B Płyta zaworowa B Łożysko korbowodu 38x35x Korbowód B 7000 C/ASTINA Nakrętka zabezpieczająca M10 UNI Tłok 70, sworzeń Tłok 135, sworzeń Sworzeń ø25x Sworzeń ø25x Pierścień zabezpieczający 25 UNI Pierścień tłokowy AC 70x Pierścień tłokowy AC 135x Pierścień tłokowy ROS 135x Pierścień tłokowy ROS 70x Pierścień tłokowy ROF 70x Pierścień tłokowy ROF 135x Filtr B Kolektor B 5/6/ Pokrywa LOV B Pokrywa LV B Rura chłodząca B Koło pasowe ø430 B 50/B60/ Łożysko kulkowe Łożysko kulkowe Wziernik poziomu oleju Korek ½ B Uszczelka Angus Śruba TE 10x Podkładka 10,5x38x Uszczelka korpusu B F Uszczelka cylindra B 7000 NT Uszczelka głowicy B7/NS59S NT Uszczelka wału korbowego LV B Uszczelka wału korbowego LOV B Uszczelka kolektora B 5000/6000/ Uszczelka kolektora X TURBO B Zawór bezpieczeństwa ¼ 15 bar Zawór bezpieczeństwa
