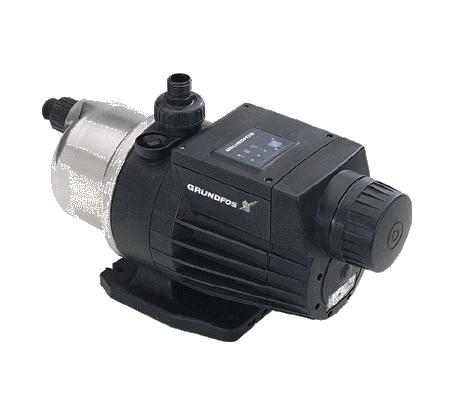

1 Pozycja Ilość Opis 1 MQ3- A-O-A-BVBP Nr katalogowy: Uwaga! Zdjęcie produktu może się różnic od aktualnego Kompletny system MQ jest kompletną jednostką składającą się z pompy, silnika, zbiornika membranowego, czujnika cisnienia i przepływu, sterownika i zaworu zwrotnego Sterownik uruchamia automatycznie pompę w momencie rozpoczęcia i wyłącza po zakończeniu rozbioru wody. Dodatkowo sterownik zabezpiecza pompę w przypadku zakłóceń. Montaż Dzięki kompaktowej budowie pompa nie potrzebuje dużej powierzchni montażowej i jest prosta w montażu. Łatwa obsługa Panel sterujący pompy z przyciskiem zał/wył i lampkami sygnalizacyjnymi jest prosty w obsłudze. Pompa samozasysająca Max. wysokość ssania pompy MQ wynosi 8 m. Pompę przed uruchomieniem należy zalać wodą. Ułatwia to montaż i uruchomienie pompy oraz zapewnia niezawodne zasilanie w wodę, w instalacjach gdzie może wystąpić ryzyko suchobiegu i nieszczelności przewodu ssawnego. Wbudowane funkcje zabezpieczające W przypadku wystąpienia suchobiegu lub zbyt wysokiej temperatury, pompa wyłączy się automatycznie zabezpieczając silnik przed spaleniem. Automatyczne kasowanie Jedną z funkcji pomp jest auto-kasowanie. W przypadku wystąpienia suchobiegu lub podobnego zakłócenia, pompa wyłączy się. Pompa będzie próbowała się ponownie uruchomić co min. w ciągu 24 h. Funkcję auto-kasowania można wyłączyć. niski poziom hałasu Dzięki konstrukcji hydraulicznej i wewnętrznemu chłodzeniu praca pompy jest bardzo cicha 1/6

2 Pozycja Ilość Opis i można ją montować na zewnątrz i wewnątrz budynków. Zbiornik ciśnieniowy Wbudowany zbiornik ciśnieniowy redukuje liczbę załączeń i wyłączeń w przypadku przecieków w rurociągach, zmniejszając zużycie pompy. Konserwacja Pompa nie wymaga żadnej konserwacji. Ciecz: Zakres temperatury cieczy:.. C Techniczne: Wydajność nominalna: 3 m3/h Nominalna wysokość podnoszenia: 18 m Uszczelnienie wału: BVBP Dopuszczenia na tabliczce znamionowej: CE Tolerancje charakterystyki: ISO 996:1999 Annex A Materiały: Korpus pompy: Wirnik: POM + % włókna szklanego PPO +% włókna sklanego - PTFE Instalacja: Zakres temperatury otoczenia:.. 4 C Maksymalne ciśnienie pracy: 7. bar Przyłącze rurowe: Dane elektryczne: Moc wejściowa P1: Częstotliwość podstawowa: Napięcie nominalne: Prąd znamionowy: Rodzaj ochrony (IEC 34-): Klasa izolacji (IEC 8): Długość kabla: Rodzaj wtyczki kabla: Inne: Masa netto: Masa: Objętość wysyłkowa: 8 W Hz 1 x 2-24 V 4 A IP4 B 2 m SCHUKO 13.1 kg.3 kg. m3 2/6

3 96412 MQ3- Hz H [m] MQ3-, Hz Ciecz tłoczona = Woda Temperatura cieczy = C Gęstość = kg/m3 eta [%],2,4,6,8 1, 1,2 1,4 1,6 1,8 2, 2,2 2,4 2,6 2,8 3, 3,2 3,4 3,6 3,8 P1 [kw],8 Q [m3/h],7,6,,4,3,2,1 3/6

4 Opis Wartość Informacje ogólne: Nazwa wyrobu: MQ3- A-O-A-BVBP Pozycja Nr katalogowy: Numer EAN: Cena: Na życzenie H [m] MQ3-, Hz Ciecz tłoczona = Woda Temperatura cieczy = C Gęstość = kg/m3 eta [%] Techniczne: Wydajność nominalna: Nominalna wysokość podnoszenia: H max: Uszczelnienie wału: Dopuszczenia na tabliczce znamionowej: Tolerancje charakterystyki: Wykonanie pompy: Model: 3 m3/h 18 m m BVBP CE ISO 996:1999 Annex A A B, 1, 1, 2, 2, 3, 3, P1 [kw],6 Q [m3/h] Materiały: Korpus pompy: Wirnik: Kod materiału: POM + % włókna szklanego PPO +% włókna sklanego - PTFE A,4,2 24 Instalacja: Zakres temperatury otoczenia:.. 4 C Maksymalne ciśnienie pracy: 7. bar Kod przyłączy rurociągu: O Przyłącze rurowe: Ciecz: Zakres temperatury cieczy:.. C 19 4 x ø 114 Dane elektryczne: Moc wejściowa P1: Częstotliwość podstawowa: Napięcie nominalne: Prąd znamionowy: Rodzaj ochrony (IEC 34-): Klasa izolacji (IEC 8): Długość kabla: Rodzaj wtyczki kabla: 8 W Hz 1 x 2-24 V 4 A IP4 B 2 m SCHUKO MAIN t 7 L N 218 Układy sterowania: Łącznik: z ÅÄcznikiem zaå/wyå AUX Inne: Masa netto: Masa: Objętość wysyłkowa: 13.1 kg.3 kg. m3 4/6

5 96412 MQ3- Hz x ø Uwaga! Wszystkie wymiary podane są w [mm] jeżeli nie zaznaczono inaczej. Oświadczenie: Rysunki uproszczone nie pokazują wszystkich szczegółów. /6

6 96412 MQ3- Hz MAIN AUX L N t Uwaga! Wszystkie wymiary są w [mm] jeżeli nie zostały podane inne jednostki. 6/6
