1 Lp 1 WYPEŁNIA ZAKŁAD DOKONUJĄCY NAPRAWY Data zgł. Data wyk. Zakres naprawy Pieczęć serwisu Uwagi DELTA - TECHNIKA Sp. z o.o Lublin, Ul. Zemborzycka 112G tel: (081) fax: (081) info@deltatechnika.pl 2 3 INSTRUKCJA OBSŁUGI KARTA GWARANCYJNA 4 UWAGI: KOMPRESORY TŁOKOWE BIG PIONEER 362M BIG PIONEER 402M

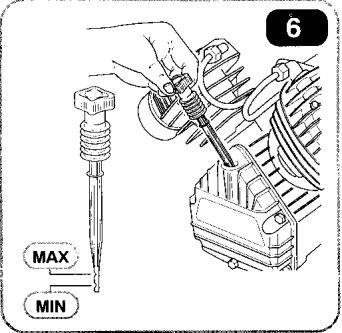

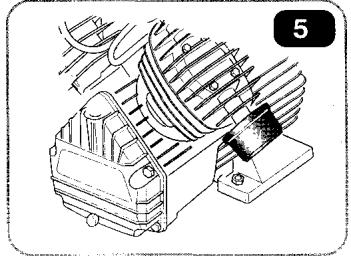

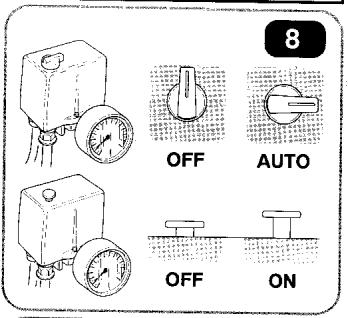

2 1. PRZEZNACZENIE KOMPRESORA Kompresor służy do wytwarzania sprężonego powietrza, które można stosować do wszelkich urządzeń napędzanych sprężonym powietrzem, lub do celów ogólnych. Nie jest przeznaczony do stosowania w budownictwie. 2. DANE TECHNICZNE KOMPRESORA typ pompy powietrza VKM 362 VKM 402 ciśnienie nominalne (bar) wydajność skokowa m 3 /h 18,6 24 liczba cylindrów 2-V 2-V liczba stopni sprężania 1 1 liczba obrotów (min -1 ) rodzaj chłodzenia powietrze powietrze Zasilanie (V) 230/1 230/1 moc silnika elektrycznego (kw) 2,2 2,2 masa sprężarki ze zbiornikiem 24l (kg) INFORMACJE OGÓLNE Niniejsza instrukcja wraz z dołączoną deklaracją zgodności - potwierdzająca spełnianie wymogów stawianych przez U.D.T. w Warszawie wystawiona przez producenta zbiornika ciśnieniowego z załączonym rysunkiem złożeniowym zbiornika i atestem na zawór bezpieczeństwa stanowi integralną część zakupionego produktu i powinna być trzymana wraz z nim (rys.1). Przed uruchomieniem kompresora należy uważnie się z nią zapoznać. Nie zawiera listy części zamiennych, która jest osiągalna w autoryzowanym punkcie serwisowym. Kompresory opisane w niniejszej instrukcji zostały wykonane w oparciu o zasady które mogą ułatwić ich obsługę. Są przeznaczone do prac półprofesjonalnych i rzemieślniczych. Kompresory są wyposażone w wyłącznik ciśnieniowy, który umożliwia pracę w trybie automatycznym i który wyłącza pracę kompresora po osiągnięciu wartości 10 bar. Jednocześnie zalecane jest aby cykl pracy kompresora nie przekraczał 50% i nie trwał dłużej niż 15 minut (15 minut pracy, 15 minut przerwy). 4.ROZPAKOWANIE Do rozpakowywania nie jest wymagane żadne urządzenie (rys.2). Po ręcznym wyjęciu z kartonu należy zamocować kółka (rys.4), filtr powietrza (rys.5), i miarkę oleju (rys.6) DELTA - TECHNIKA Sp. z o.o Lublin, Ul. Zemborzycka 112G, tel: (081) , fax: (081) KARTA GWARANCYJNA NR... TYP KOMPRESORA... POJEMNOŚĆ ZBIORNIKA... NUMER KOMPRESORA... NAPIĘCIE ZASILANIA (DATA SPRZEDAŻY, PIECZĘĆ I PODPIS SPRZEDAWCY) W PRZYPADKU UTRATY KARTY GWARANCYJNEJ DUPLIKATY NIE BĘDĄ WYSTAWIANE! WARUNKI GWARANCJI FIRMA GWARANTUJE DOBRĄ JAKOŚĆ SPRZĘTU I UDZIELA GWARANCJI NA OKRES 12 MIESIĘCY OD DATY SPRZEDAŻY - Gwarancja obejmuje wady materiałowe wynikłe z winy producenta ujawnione w trakcie prawidłowej eksploatacji, zapewnia bezpłatne części i ich wymianę, gdy wada zostanie stwierdzona po dokładnym sprawdzeniu przez osoby upoważnione do tego przez producenta. - Gwarant ustala sposób naprawy. - Gwarancja dotyczy wyrobów zakupionych na terenie Polski w autoryzowanych punktach sprzedaży. - Gwarancja jest ważna po przedstawieniu przez nabywcę urządzenia wraz z podpisaną kartą gwarancyjną. - Wady ujawnione w okresie gwarancji będą usuwane w okresie 21 dni od daty dostarczenia sprzętu do naprawy, jeżeli naprawa nie wymaga ekspertyzy rzeczoznawcy. - W przypadku ujawnienia wady nabywca ma obowiązek dostarczenia urządzenia do punktu w którym dokonał zakupu lub bezpośrednio do serwisu DELTA - TECHNIKA Sp. z o.o. - Sprzedający ma obowiązek w dniu sprzedaży wpisać na karcie gwarancyjnej datę zakupu potwierdzając ją czytelnym podpisem i pieczątką firmową. GWARANCJA NIE OBEJMUJE: - Części których zużycie jest związane z normalna praca kompresora np. paski, membrany, filtry, części elektryczne itp. - Uszkodzenia spowodowanego podłączeniem do niewłaściwej instalacji sieciowej, sprawdzenia działania. - Uszkodzeń spowodowanych przez wypadki losowe - Czynności wymienionych w instrukcji obsługi należących do normalnej obsługi sprzętu jak konserwacja, wymiana filtrów, oleju, sprawdzania poziomu oleju, spuszczanie kondensatu itp. - Uszkodzeń mechanicznych lub spowodowanych przez użytkowanie niezgodnie z instrukcją obsługi. UŻYTKOWNIK TRACI PRAWO DO GWARANCJI: - Jeżeli kompresor będzie rozmontowany, zniszczony, lub naprawiany w zakładzie bez autoryzacji producenta. - Zastąpienia zużytych elementów częściami nieoryginalnymi. SĄDEM WŁASCIWYM DO ROZPOZNAWANIA SPRAW WYNIKAJĄCYCH Z NINIEJSZEJ UMOWY SPRZEDAŻY I UMOWY GWARANCYJNEJ BĘDZIE SĄD MIEJSCOWO WŁAŚCIWY DLA DELTA -TECHNIKA Sp. z o.o. TJ SĄD REJONOWY W LUBLINIE I SĄD OKRĘGOWY W LUBLINIE. Z WARUNKAMI GWARANCJI ZAPOZNAŁEM SIĘ I AKCEPTUJĘ JE.... (podpis)

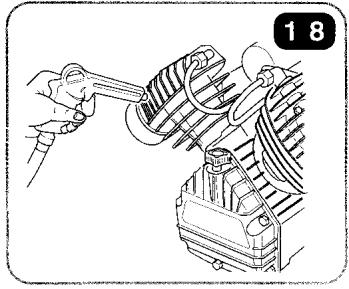

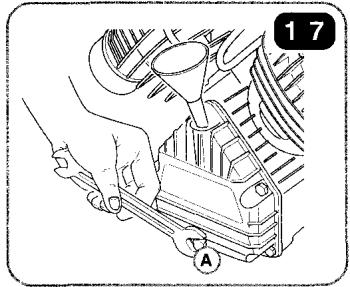

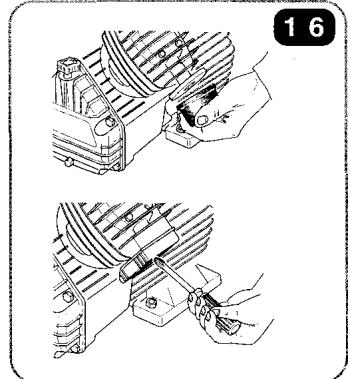

3 WYŁĄCZNIK TERMICZNY Kompresor jest wyposażony w wyłącznik termiczny (rys.11), którego zadaniem jest ochrona silnika przed przeciążeniem. Kiedy silnik kompresora jest przegrzany wyłącznik automatycznie odcina zasilanie (pozycja OFF, 0), co zabezpiecza silnik przed zniszczeniem. W takiej sytuacji należy odczekać około 5 minut przełączyć wyłącznik termiczny do pierwotnej pozycji po czym uruchomić ponownie kompresor. Jeśli po ponownym uruchomieniu kompresora wyłącznik termiczny ponownie zadziała i odetnie zasilanie należy wyłączyć kompresor i bezzwłocznie skontaktować się z serwisem USTAWIANIE CIŚNIENIA Celem ustawienia żądanego ciśnienia na wyjściu z kompresora należy go ustawić za pomocą regulatora ciśnienia poprzez proste obracanie go zgodnie z wskazówkami zegara celem zwiększenia ciśnienia i w przeciwna stronę celem jego zmniejszenia (rys.12). Regulator jest wyposażony w manometr (rys.9) 6. KONSERWACJA Seria kompresorów olejowych umożliwia redukcję do minimum czynności związanych z konserwacją urządzenia, tak że sprowadzają się one do następujących elementów : PO PIERWSZYCH 5 GODZINACH PRACY Wymienić olej (rys14) PO PIERWSZYCH 50 GODZINACH PRACY Sprawdzić śruby mocujące głowicę kompresora (rys.13) CO TYDZIEŃ Opróżnić zbiornik ciśnieniowy z kondensatu za pomocą zaworu (rys15) i sprawdzić poziom oleju (rys.14) CO MIESIĄC Należy przeczyścić filtr powietrza, co 2-3 miesiąc należy go wymienić na nowy (rys.16) CO 6 MIESIĘCY Wymienić olej (rys.17) i przeczyścić chłodnicę kompresora (rys.18) CO 24 MIESIĄCE Należy wymienić uszczelnienie zaworu zwrotnego (rys.19), zawór wyłącznika ciśnieniowego (rys.21) i sprawdzić płytę zaworową jeśli jest mocno zużyta wymienić. 5. OBSŁUGA KOMPRESORA USTAWIENIE Kompresor należy ustawić na poziomej powierzchni, a nachylenie nie może przekraczać 15% od poziomu (rys.3). Pomieszczenie w którym kompresor został ustawiony musi mieć zapewnioną wentylację o odpowiednim przepływie powietrza, a dla zapewnienia właściwej wentylacji kompresor musi znajdować się min. 50 cm od ściany. INSTALACJA Wszystkie kompresory zostają sprawdzone w fabryce u producenta, jednakże celem uzyskania jak najlepszych efektów w pracy należy sprawdzić czy napięcie zasilania i napięcie kompresora są tożsame i czy bezpieczniki są właściwe wtyczka kompresora jest zgodna z norma EEC 7 (rys.7) URUCHOMIENIE Po wykonaniu kompletnej instalacji kompresor jest gotowy do pracy. Należy się upewnić czy wyłącznik ciśnieniowy jest ustawiony w pozycji OFF (rys.8). Następnie należy włożyć wtyczkę do kontaktu i uruchomić kompresor poprzez przekręcenie (podniesienie) wyłącznika ciśnieniowego do pozycji ON lub AUTO. Po uruchomieniu kompresora po raz pierwszy należy pozostawić go przez około 10 minut z otworzonym wylotem powietrza. Po tym czasie należy zamknąć zawór (szybkozłącze), po czym sprawdzić czy ciśnienie w zbiorniku patrz manometr - jest dostarczone do wartości zgodnej z wartością podaną na tabliczce znamionowej umieszczonej na zbiorniku i czy kompresor po jej dostarczeniu automatycznie się wyłączył (rys.9). Wyłącznik ciśnieniowy, który wyłączył silnik kompresora kiedy ciśnienie max. zostało osiągnięte uruchomi kompresor kiedy ciśnienie w zbiorniku spadnie o około 2 bar. Wyłącznik ciśnieniowy, zwany również presostatem posiada wbudowany zawór odciążający, który połączony przewodem odpowietrzającym poprzez zawór zwrotny z pompą, ma za zadanie wypuścić powietrze znajdujące się w rurce pomiędzy pompą z zaworem zwrotnym, co umożliwia łatwy rozruch kompresora pomimo ciśnienia znajdującego się w zbiorniku. Wyłączenie kompresora następuje poprzez przekręcenie wyłącznika ciśnieniowego do pozycji OFF. Nigdy nie należy wyłączać kompresora poprzez wyciągniecie wtyczki z kontaktu. Jeśli kompresor uruchamia się prawidłowo, należy zauważyć : - świst powietrza w chwili zatrzymania silnika - przewlekły świst przez około sekund po starcie kompresora, jeśli nie ma ciśnienia w zbiorniku.
