D O K U M E N T A C J A P R O J E K T O W A DO Z G Ł O S Z E N I A B U D O W L A N Y C H

Transkrypt

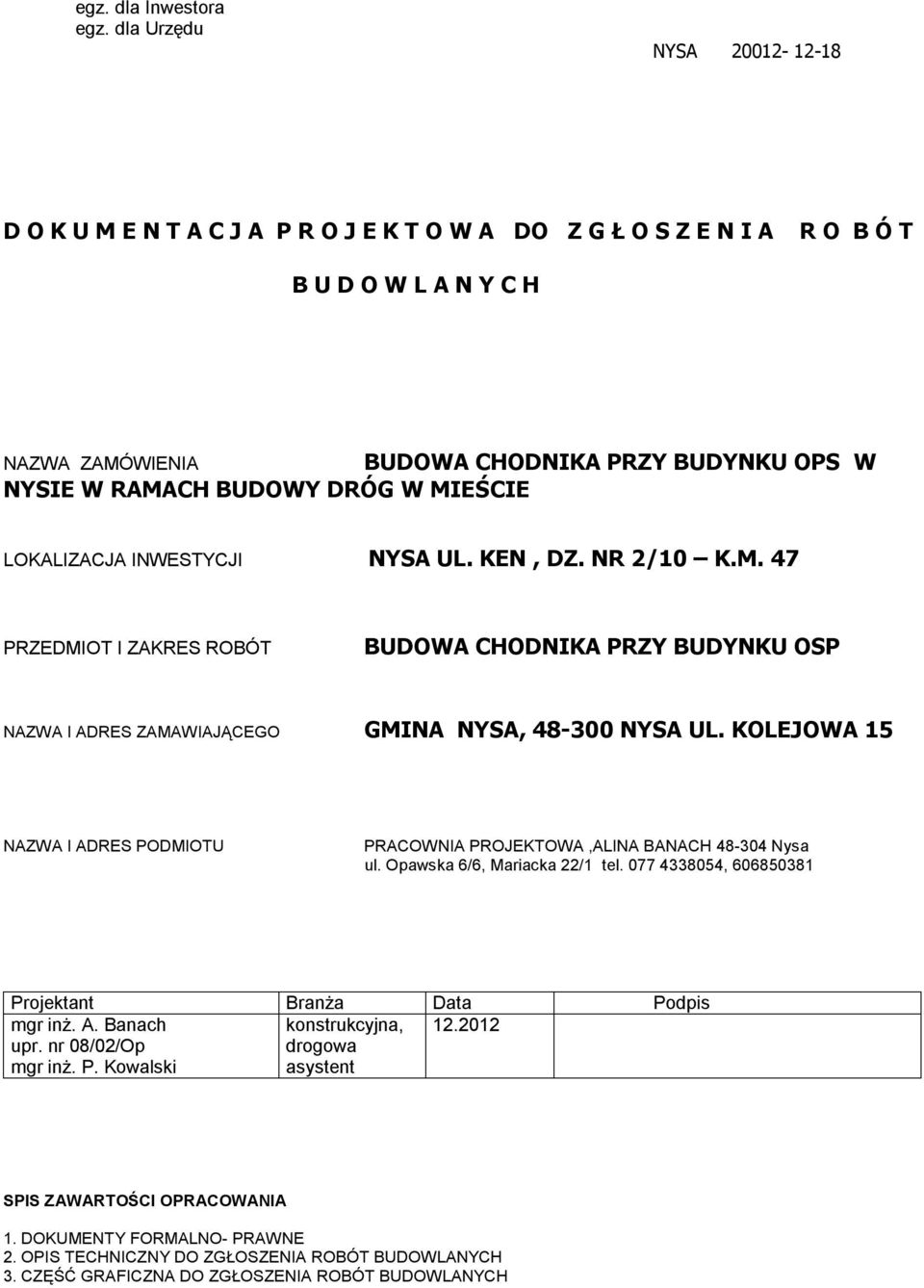

1 egz. dla Inwestora egz. dla Urzędu NYSA D O K U M E N T A C J A P R O J E K T O W A DO Z G Ł O S Z E N I A R O B Ó T B U D O W L A N Y C H NAZWA ZAMÓWIENIA BUDOWA CHODNIKA PRZY BUDYNKU OPS W NYSIE W RAMACH BUDOWY DRÓG W MIEŚCIE LOKALIZACJA INWESTYCJI NYSA UL. KEN, DZ. NR 2/10 K.M. 47 PRZEDMIOT I ZAKRES ROBÓT BUDOWA CHODNIKA PRZY BUDYNKU OSP NAZWA I ADRES ZAMAWIAJĄCEGO GMINA NYSA, NYSA UL. KOLEJOWA 15 NAZWA I ADRES PODMIOTU PRACOWNIA PROJEKTOWA,ALINA BANACH Nysa ul. Opawska 6/6, Mariacka 22/1 tel , Projektant Branża Data Podpis mgr inż. A. Banach upr. nr 08/02/Op mgr inż. P. Kowalski konstrukcyjna, drogowa asystent SPIS ZAWARTOŚCI OPRACOWANIA 1. DOKUMENTY FORMALNO- PRAWNE 2. OPIS TECHNICZNY DO ZGŁOSZENIA ROBÓT BUDOWLANYCH 3. CZĘŚĆ GRAFICZNA DO ZGŁOSZENIA ROBÓT BUDOWLANYCH

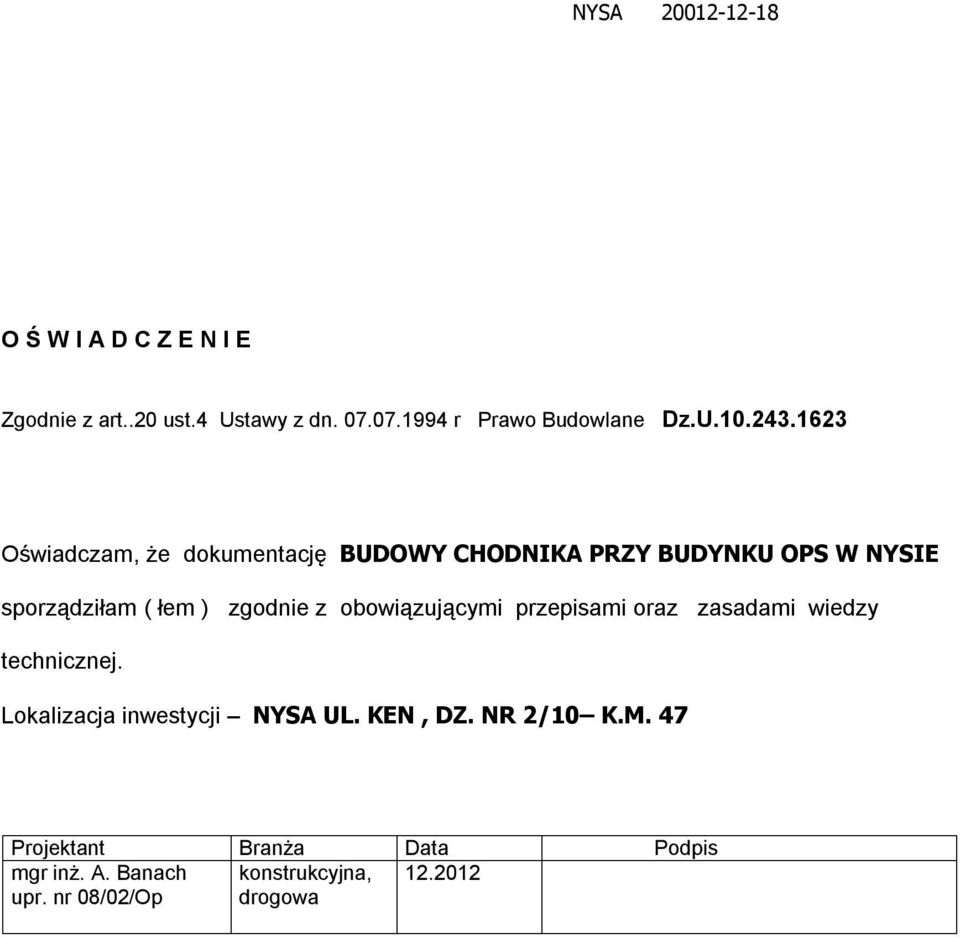

2 NYSA O Ś W I A D C Z E N I E Zgodnie z art..20 ust.4 Ustawy z dn r Prawo Budowlane Dz.U Oświadczam, że dokumentację BUDOWY CHODNIKA PRZY BUDYNKU OPS W NYSIE sporządziłam ( łem ) zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Lokalizacja inwestycji NYSA UL. KEN, DZ. NR 2/10 K.M. 47 Projektant Branża Data Podpis mgr inż. A. Banach konstrukcyjna, upr. nr 08/02/Op drogowa

3 OPIS TECHNICZNY DO ZGŁOSZENIA ROBÓT BUDOWLANYCH POLEGAJĄCYCH NA BUDOWIE CHODNIKA 1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest budowa chodnika przy budynku OSP w Nysie. Infrastruktura bez zmian. Przedmiotowa inwestycja obejmuje w szczególności : budowę chodnika wraz z podbudową i nawierzchnią z kostki betonowej wibroprasowanej, obniżenie istniejących krawężników od strony zjazdu i dojścia do furtki, utwardzenie placu pod kontenery na odpady i odzież używaną, demontaż barierki łańcuchowej i części ogrodzenia, przestawienie pionowych znaków drogowych w kierunku granicy jezdni. Inwestycja realizowana będzie przez Gminę Nysa. KATEGORIA OBIEKTU. Kategoria obiektu drogi i kolejowe drogi szynowe - XXV Współczynnik kategorii obiektu k=1,0 Współczynnik wielkości obiektu w =1,0 OBSZAR REALIZACJI INWESTYCJI Działki na których planowana jest inwestycja : Nysa ul. KEN, dz. nr 2/10, k.m PODSTAWA OPRACOWANIA - umowa i uzgodnienia z Inwestorem - uzgodnienia z właścicielem i administratorem pasa drogowego oraz terenu działki nr 2/10 - zasadnicze mapy w części aktualizowane w skali 1 : obowiązujące na dzień opracowania dokumentacji przepisy i normy budowlane 2. ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI Obszar inwestycji obejmuje : część działki nr 2/10 na której obecnie zlokalizowany jest teren zielony oraz chodnik o nawierzchni gruntowej. W sąsiedztwie projektowanego chodnika zlokalizowana jest jednokierunkowa jezdnia o nawierzchni bitumicznej bez zmian. Obecnie teren przeznaczony pod inwestycję w pełni funkcję komunikacji pieszej oraz terenów zielonych. Projekt przewiduje poprawę stanu technicznego chodnika w celu bezpiecznego jego użytkowania. Odprowadzenie wód deszczowych wody opadowe z chodników, jezdni i parkingów odprowadzane są do sieci kanalizacji deszczowej Obiekty małej architektury pojemnik na odpady stałe oraz pojemnik na odzież używaną, barierka łańcuchowa, ogrodzenie stalowe, pionowe znaki drogowe Infrastruktura kanalizacja deszczowa, sanitarna, wodociągowa, energetyczna Zieleń na obszarze inwestycji nie występuje zadrzewienie. 3. PROJEKTOWANY STAN ZAGOSPODAROWANIA DZIAŁKI STAN PROJEKTOWANY jezdnia o nawierzchni bitumicznej bez zmian. Przedmiotowa inwestycja obejmuje budowę chodnika oraz placyku pod kontenery Obiekty małej architektury w ramach przedmiotowej inwestycji przewiduje się przeniesienie dwóch pojemników : na odpady stałe oraz na odzież używaną, demontaż części ogrodzenia oraz barierki łańcuchowej, przeniesienie pionowych znaków drogowych w kierunku granicy jezdni.

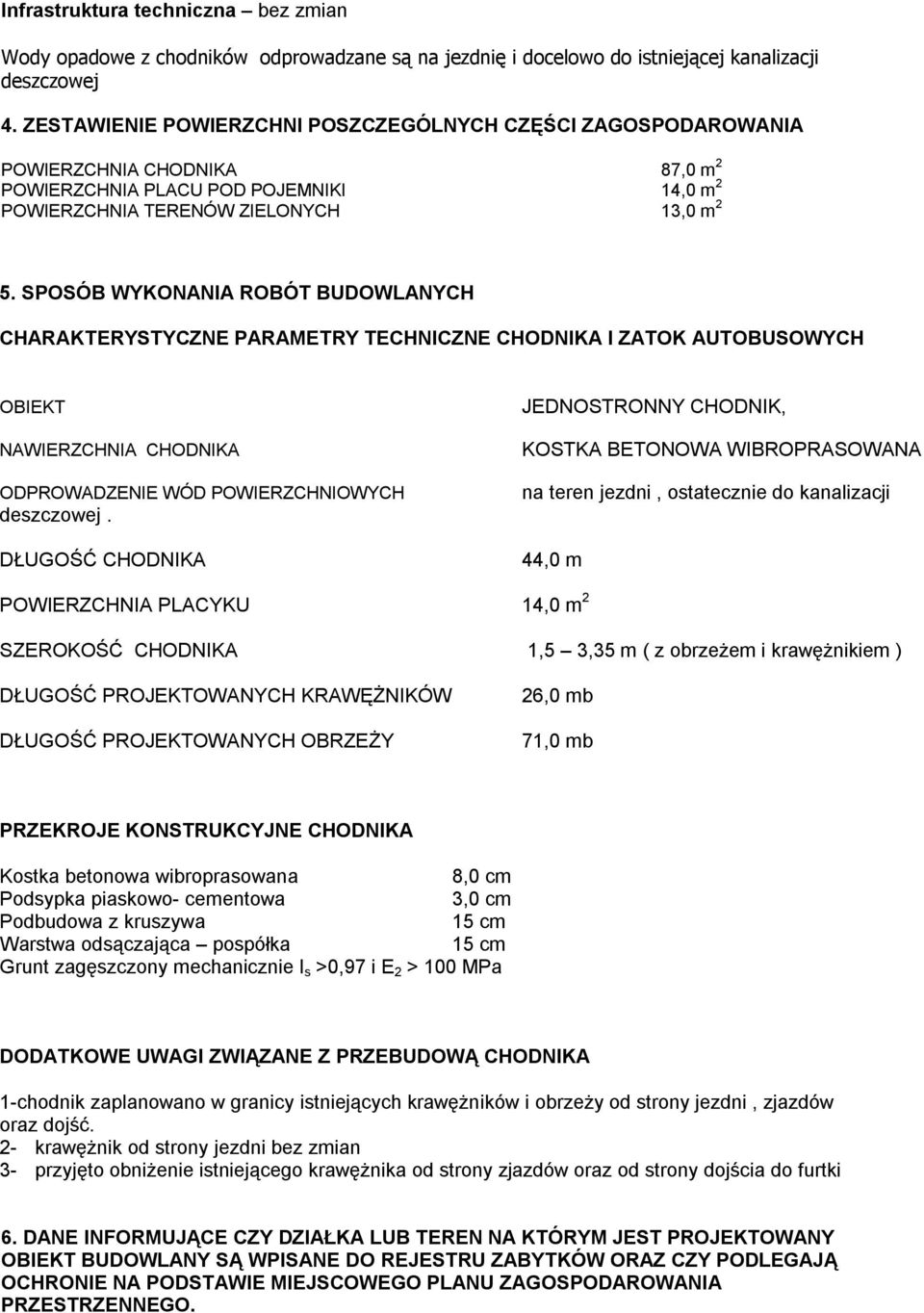

4 Infrastruktura techniczna bez zmian Wody opadowe z chodników odprowadzane są na jezdnię i docelowo do istniejącej kanalizacji deszczowej 4. ZESTAWIENIE POWIERZCHNI POSZCZEGÓLNYCH CZĘŚCI ZAGOSPODAROWANIA POWIERZCHNIA CHODNIKA 87,0 m 2 POWIERZCHNIA PLACU POD POJEMNIKI 14,0 m 2 POWIERZCHNIA TERENÓW ZIELONYCH 13,0 m 2 5. SPOSÓB WYKONANIA ROBÓT BUDOWLANYCH CHARAKTERYSTYCZNE PARAMETRY TECHNICZNE CHODNIKA I ZATOK AUTOBUSOWYCH OBIEKT NAWIERZCHNIA CHODNIKA ODPROWADZENIE WÓD POWIERZCHNIOWYCH deszczowej. DŁUGOŚĆ CHODNIKA JEDNOSTRONNY CHODNIK, KOSTKA BETONOWA WIBROPRASOWANA na teren jezdni, ostatecznie do kanalizacji 44,0 m POWIERZCHNIA PLACYKU 14,0 m 2 SZEROKOŚĆ CHODNIKA 1,5 3,35 m ( z obrzeżem i krawężnikiem ) DŁUGOŚĆ PROJEKTOWANYCH KRAWĘŻNIKÓW DŁUGOŚĆ PROJEKTOWANYCH OBRZEŻY 26,0 mb 71,0 mb PRZEKROJE KONSTRUKCYJNE CHODNIKA Kostka betonowa wibroprasowana 8,0 cm Podsypka piaskowo- cementowa 3,0 cm Podbudowa z kruszywa 15 cm Warstwa odsączająca pospółka 15 cm Grunt zagęszczony mechanicznie I s >0,97 i E 2 > 100 MPa DODATKOWE UWAGI ZWIĄZANE Z PRZEBUDOWĄ CHODNIKA 1-chodnik zaplanowano w granicy istniejących krawężników i obrzeży od strony jezdni, zjazdów oraz dojść. 2- krawężnik od strony jezdni bez zmian 3- przyjęto obniżenie istniejącego krawężnika od strony zjazdów oraz od strony dojścia do furtki 6. DANE INFORMUJĄCE CZY DZIAŁKA LUB TEREN NA KTÓRYM JEST PROJEKTOWANY OBIEKT BUDOWLANY SĄ WPISANE DO REJESTRU ZABYTKÓW ORAZ CZY PODLEGAJĄ OCHRONIE NA PODSTAWIE MIEJSCOWEGO PLANU ZAGOSPODAROWANIA PRZESTRZENNEGO.

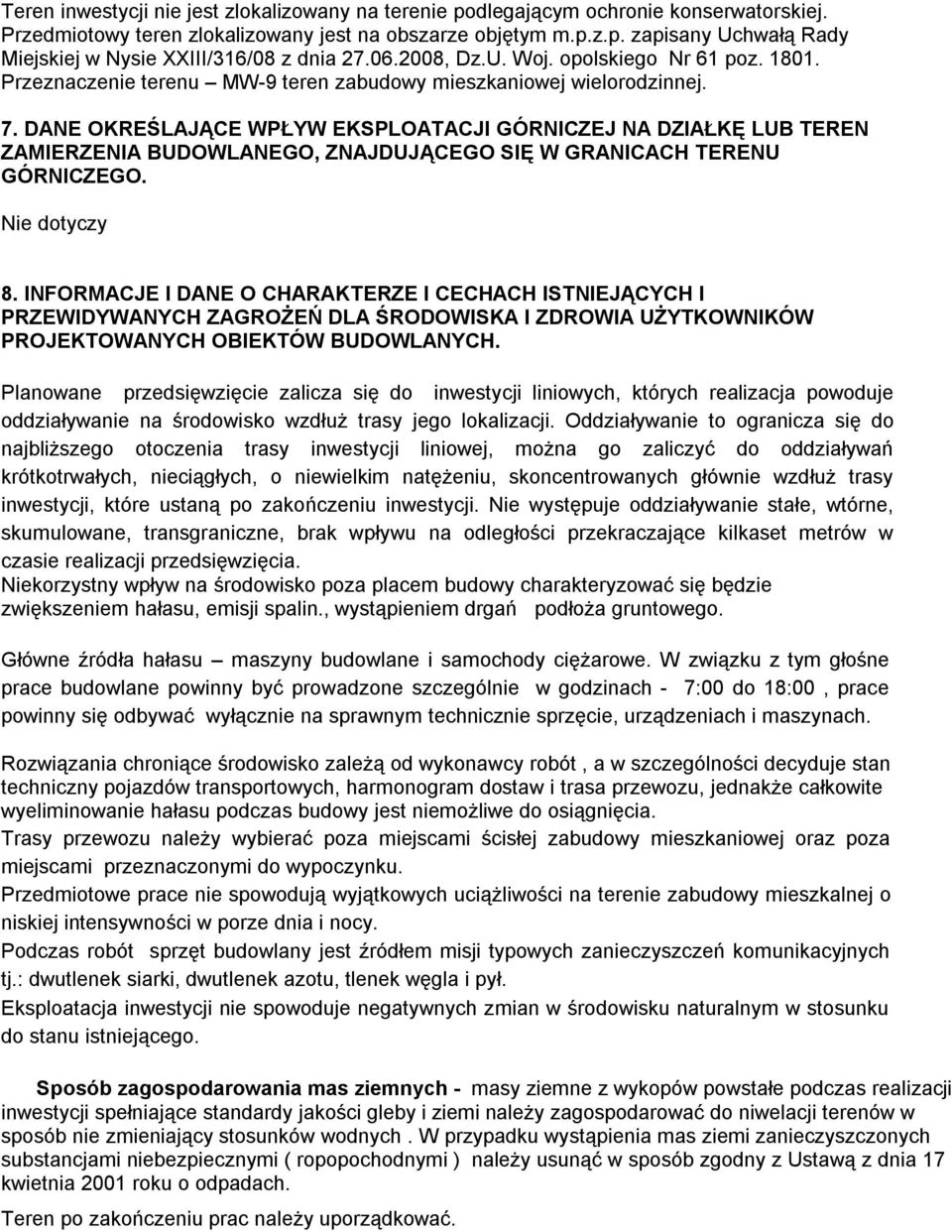

5 Teren inwestycji nie jest zlokalizowany na terenie podlegającym ochronie konserwatorskiej. Przedmiotowy teren zlokalizowany jest na obszarze objętym m.p.z.p. zapisany Uchwałą Rady Miejskiej w Nysie XXIII/316/08 z dnia , Dz.U. Woj. opolskiego Nr 61 poz Przeznaczenie terenu MW-9 teren zabudowy mieszkaniowej wielorodzinnej. 7. DANE OKREŚLAJĄCE WPŁYW EKSPLOATACJI GÓRNICZEJ NA DZIAŁKĘ LUB TEREN ZAMIERZENIA BUDOWLANEGO, ZNAJDUJĄCEGO SIĘ W GRANICACH TERENU GÓRNICZEGO. Nie dotyczy 8. INFORMACJE I DANE O CHARAKTERZE I CECHACH ISTNIEJĄCYCH I PRZEWIDYWANYCH ZAGROŻEŃ DLA ŚRODOWISKA I ZDROWIA UŻYTKOWNIKÓW PROJEKTOWANYCH OBIEKTÓW BUDOWLANYCH. Planowane przedsięwzięcie zalicza się do inwestycji liniowych, których realizacja powoduje oddziaływanie na środowisko wzdłuż trasy jego lokalizacji. Oddziaływanie to ogranicza się do najbliższego otoczenia trasy inwestycji liniowej, można go zaliczyć do oddziaływań krótkotrwałych, nieciągłych, o niewielkim natężeniu, skoncentrowanych głównie wzdłuż trasy inwestycji, które ustaną po zakończeniu inwestycji. Nie występuje oddziaływanie stałe, wtórne, skumulowane, transgraniczne, brak wpływu na odległości przekraczające kilkaset metrów w czasie realizacji przedsięwzięcia. Niekorzystny wpływ na środowisko poza placem budowy charakteryzować się będzie zwiększeniem hałasu, emisji spalin., wystąpieniem drgań podłoża gruntowego. Główne źródła hałasu maszyny budowlane i samochody ciężarowe. W związku z tym głośne prace budowlane powinny być prowadzone szczególnie w godzinach - 7:00 do 18:00, prace powinny się odbywać wyłącznie na sprawnym technicznie sprzęcie, urządzeniach i maszynach. Rozwiązania chroniące środowisko zależą od wykonawcy robót, a w szczególności decyduje stan techniczny pojazdów transportowych, harmonogram dostaw i trasa przewozu, jednakże całkowite wyeliminowanie hałasu podczas budowy jest niemożliwe do osiągnięcia. Trasy przewozu należy wybierać poza miejscami ścisłej zabudowy mieszkaniowej oraz poza miejscami przeznaczonymi do wypoczynku. Przedmiotowe prace nie spowodują wyjątkowych uciążliwości na terenie zabudowy mieszkalnej o niskiej intensywności w porze dnia i nocy. Podczas robót sprzęt budowlany jest źródłem misji typowych zanieczyszczeń komunikacyjnych tj.: dwutlenek siarki, dwutlenek azotu, tlenek węgla i pył. Eksploatacja inwestycji nie spowoduje negatywnych zmian w środowisku naturalnym w stosunku do stanu istniejącego. Sposób zagospodarowania mas ziemnych - masy ziemne z wykopów powstałe podczas realizacji inwestycji spełniające standardy jakości gleby i ziemi należy zagospodarować do niwelacji terenów w sposób nie zmieniający stosunków wodnych. W przypadku wystąpienia mas ziemi zanieczyszczonych substancjami niebezpiecznymi ( ropopochodnymi ) należy usunąć w sposób zgodny z Ustawą z dnia 17 kwietnia 2001 roku o odpadach. Teren po zakończeniu prac należy uporządkować.

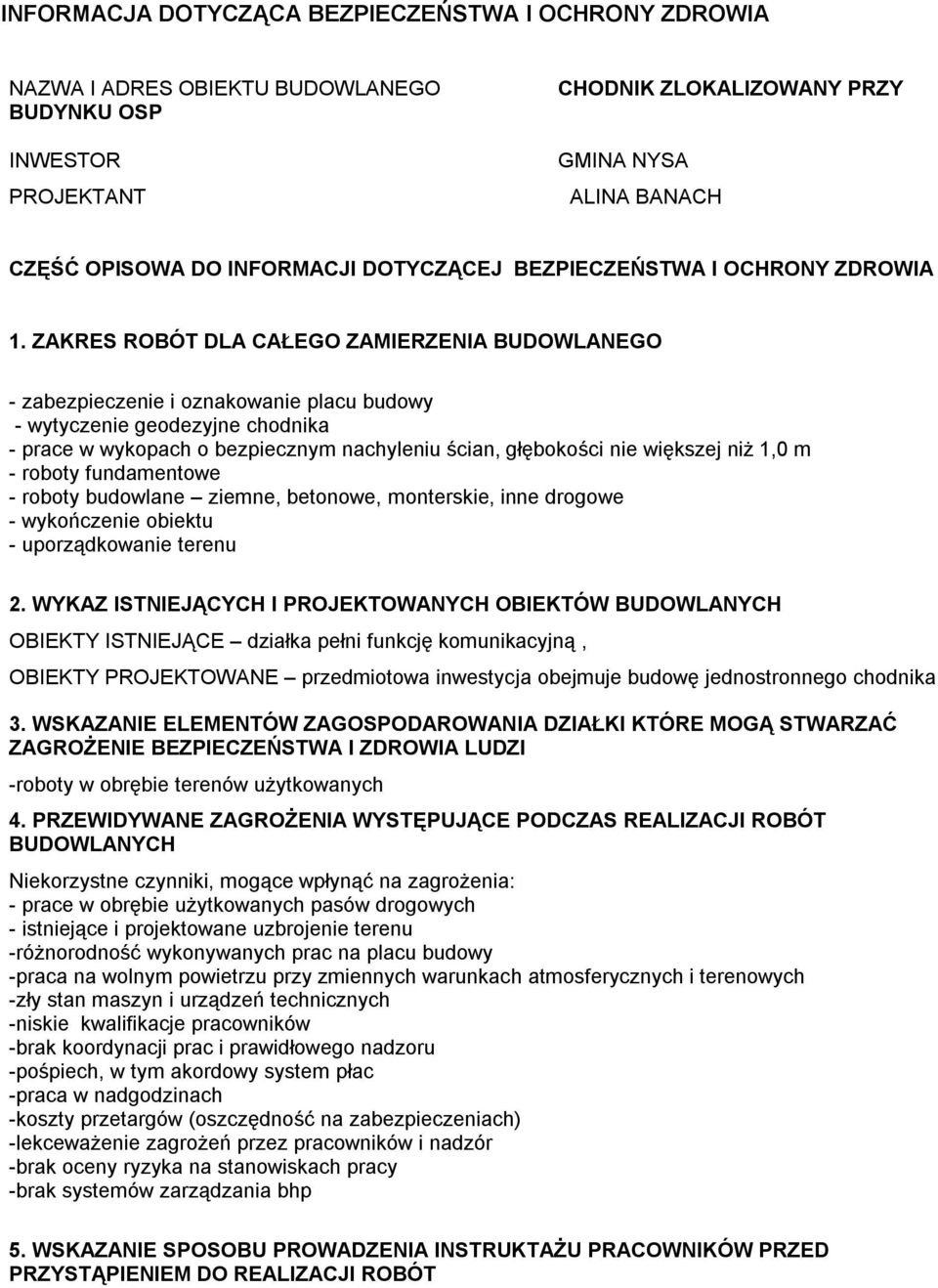

6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NAZWA I ADRES OBIEKTU BUDOWLANEGO BUDYNKU OSP INWESTOR PROJEKTANT CHODNIK ZLOKALIZOWANY PRZY GMINA NYSA ALINA BANACH CZĘŚĆ OPISOWA DO INFORMACJI DOTYCZĄCEJ BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO - zabezpieczenie i oznakowanie placu budowy - wytyczenie geodezyjne chodnika - prace w wykopach o bezpiecznym nachyleniu ścian, głębokości nie większej niż 1,0 m - roboty fundamentowe - roboty budowlane ziemne, betonowe, monterskie, inne drogowe - wykończenie obiektu - uporządkowanie terenu 2. WYKAZ ISTNIEJĄCYCH I PROJEKTOWANYCH OBIEKTÓW BUDOWLANYCH OBIEKTY ISTNIEJĄCE działka pełni funkcję komunikacyjną, OBIEKTY PROJEKTOWANE przedmiotowa inwestycja obejmuje budowę jednostronnego chodnika 3. WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI -roboty w obrębie terenów użytkowanych 4. PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH Niekorzystne czynniki, mogące wpłynąć na zagrożenia: - prace w obrębie użytkowanych pasów drogowych - istniejące i projektowane uzbrojenie terenu -różnorodność wykonywanych prac na placu budowy -praca na wolnym powietrzu przy zmiennych warunkach atmosferycznych i terenowych -zły stan maszyn i urządzeń technicznych -niskie kwalifikacje pracowników -brak koordynacji prac i prawidłowego nadzoru -pośpiech, w tym akordowy system płac -praca w nadgodzinach -koszty przetargów (oszczędność na zabezpieczeniach) -lekceważenie zagrożeń przez pracowników i nadzór -brak oceny ryzyka na stanowiskach pracy -brak systemów zarządzania bhp 5. WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT

7 Pracownicy powinni być zapoznani z programem realizacji budowy i poinstruowani o bezpiecznym sposobie jej wykonania. Szkolenie pracowników przeprowadzić zgodnie z Dz. U. z 1996 r. Nr 62, poz. 285 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy. 6. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA. Roboty budowlane powinny być prowadzone zgodnie z zasadami wiedzy i sztuki budowlanej oraz zgodnie z Dz. U. z 1997 r. Nr 129, poz. 844 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. Dz. U. z 1998 r. Nr 115, poz. 744 Rozporządzenie Rady Ministrów z dnia 28 lipca 1998 r. w sprawie ustalania okoliczności i przyczyn wypadków przy pracy oraz sposobu ich dokumentowania, a także zakresu informacji zamieszczanych w rejestrze wypadków przy pracy. Dz. U. z 2003 r. Nr 47, poz. 401 Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Dz. U. z 1954 r. Nr 13, poz. 51 Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz Zdrowia z dnia 19 marca 1954 r. w sprawie bezpieczeństwa i higieny pracy przy obsłudze przenośników. Dz. U. z 1999 r. Nr 80, poz. 912 Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych. Dz. U. z 2000 r. Nr 26, poz. 313 Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 14 marca 2000 r. w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych. Dz. U. z 1996 r. Nr 62, poz. 288 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby. Dz. U. z 1977 Nr 7, poz. 30 Rozporządzenie Ministrów Komunikacji Oraz Administracji, Gospodarki Terenowej i Ochrony Środowiska z dnia 10 lutego 1977 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót drogowych i mostowych Dz. U. z 2002 r. Nr 191, poz Rozporządzenie z dnia 30 października 2002 r. Minimalne wymagania dotyczące bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn przez pracowników podczas pracy. Dz. U. z 2001 r. Nr 118, poz Rozporządzenie Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych. Dz. U. z 2005 r. Nr 108, poz. 908 Ustawa z dnia 20 czerwca 1997 r. Prawo o ruchu drogowym. Dz. U. z 1998 r. Nr 21, poz. 94 Ustawa z dnia 26 czerwca 1974 r. Kodeks pracy Dz. U. z 1996 r. Nr 114, poz. 545 Rozporządzenie z dnia 10 września 1996 r. Wykaz prac szczególnie uciążliwych lub szkodliwych dla zdrowia kobiet Dz. U. z 2003 r. Nr 169, poz Rozporządzenie z dnia 26 września 1997 r. Ogólne przepisy bezpieczeństwa i higieny pracy.
