Zintegrowane systemy monitoringu i zarządzania zużyciem energii i innych mediów w zakładach przemysłowych.

Transkrypt

1 Zintegrowane systemy monitoringu i zarządzania zużyciem energii i innych mediów w zakładach przemysłowych Jakub Wójcik wrzesień 2013

2 Systemy monitorowania i zarządzania zużyciem energii Plan prezentacji: Kilka słów tytułem wstępu oszczędzanie energii, Wdrożenie metodą Top-down czy Botom-up, Rozwiązanie: S-Monitoring koncepcja i elementy systemu, Optymalizacja małymi krokami, Szybkie wdrożenie, Elastyczność rozwiązania. 2

3 Monitorowanie warunkiem oszczędzania energii Coraz więcej czynników wymuszających efektywne wykorzystywanie energii: Wzrost cen energii, Rosnące globalne zapotrzebowanie na energię, Koncepcja Zielonej Energii, Ograniczenie emisji CO2, Zaostrzone przepisy i normy techniczne.. Aby zacząć oszczędzać trzeba najpierw zmierzyć! 3

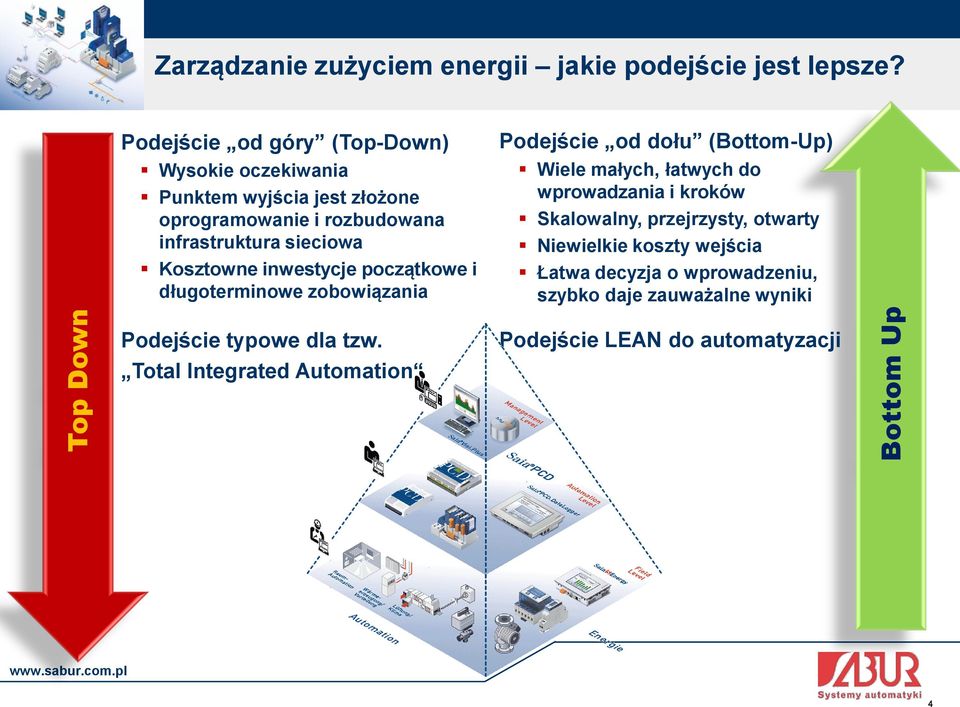

4 Top Down Bottom Up Zarządzanie zużyciem energii jakie podejście jest lepsze? Podejście od góry (Top-Down) Wysokie oczekiwania Punktem wyjścia jest złożone oprogramowanie i rozbudowana infrastruktura sieciowa Kosztowne inwestycje początkowe i długoterminowe zobowiązania Podejście od dołu (Bottom-Up) Wiele małych, łatwych do wprowadzania i kroków Skalowalny, przejrzysty, otwarty Niewielkie koszty wejścia Łatwa decyzja o wprowadzeniu, szybko daje zauważalne wyniki Podejście typowe dla tzw. Total Integrated Automation Podejście LEAN do automatyzacji 4

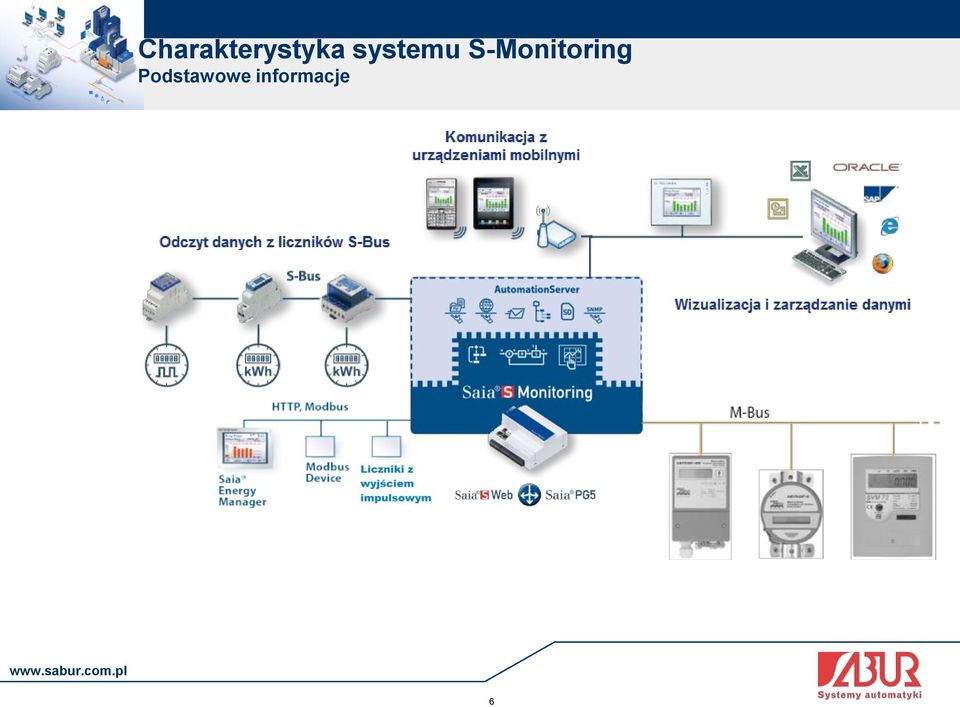

5 Charakterystyka systemu S-Monitoring Podstawowe informacje 6

6 Saia S-Monitoring Bottom-Up zasady zarządzania energią 1. Optymalizacja małymi krokami 2. Szybkie wdrożenie 3. Elastyczność 7

7 Saia S-Monitoring Bottom-Up zasady zarządzania energią 1. Optymalizacja małymi krokami wprowadzenie zarządzania zużyciem energii małymi krokami, od dziś, nie czekając na wielką akcję 8

8 Optymalizacja małymi krokami Rozpakuj, podłącz, oszczędzaj! Komponenty w dostępnej cenie Liczniki energii elektr. z magistralą S-Bus E-Controler do bezpośredniego odczytu Komponenty Liczniki energii elektrycznej Liczniki z LCD Liczniki z S-Bus Prąd zmienny 32A, 65A 1- i 3- fazowe Pomiar bezpośredni 65 A Pomiar pół pośredni do 1500A Pomiar zużycia, napięcia, prądu, wartości czynnej /biernej i cosφ 1, 2 taryfy MID, dopuszczone do rozliczeń, plombowanie Instalacja na szynie DIN E-Controler PCD1.M0160E0 S-Monitoring, aplikacja WWW, AutomationServer, CSV, FTP Odczyt wartości z 128 liczników (W, U, I, P, Q, cosφ, ) Podłączanie modułów licznikowych PCD7.H104SE do liczników S0 Porównywanie liczników i cykli rozliczeniowych Graficzne przedstawienie zużycia i kosztów (aktualne, dzienne, tygodniowe, roczne) Automatyczne wysyłanie E- mail z danymi i alarmami Rejestrowanie danych w plikach CSV 10

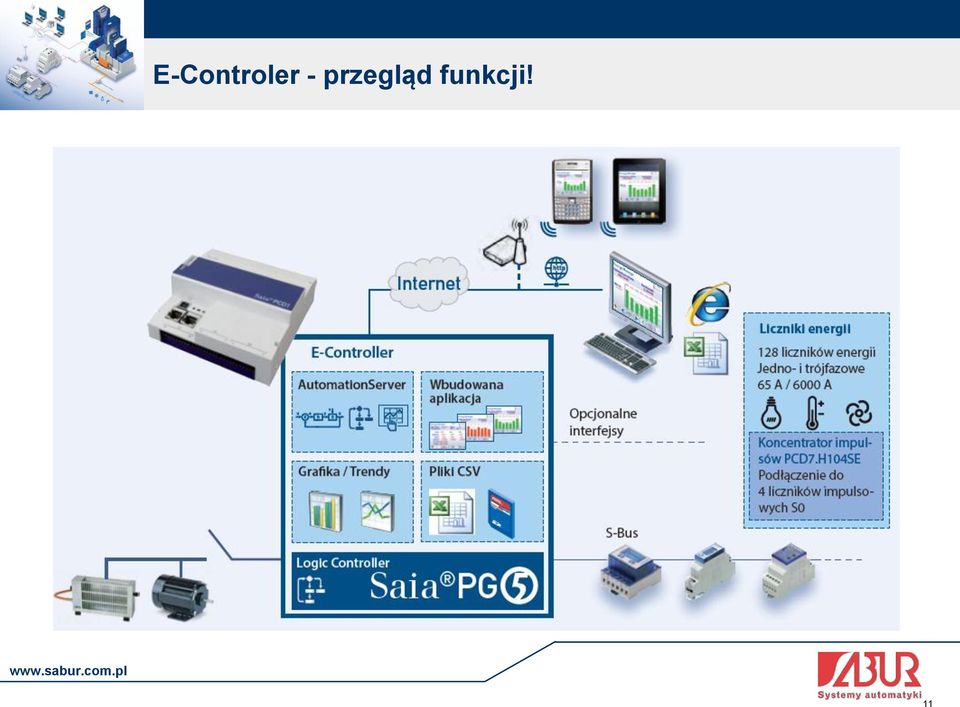

9 E-Controler - przegląd funkcji! 11

10 Saia S-Monitoring Bottom-Up zasady zarządzania energią 2. Szybkie wdrożenie Dostęp do zarządzania energią wykonany własnymi środkami i przy użyciu prostej techniki 13

11 Szybkie wdrożenie Montaż i uruchomienie przez zakładowego elektryka System automatycznego odczytu i monitoringu w kilku krokach Zabudowa liczników na odbiorach energii Wykonanie magistrali S-Bus (RS485) i podłączenie liczników Instalacja E-Controlera z S-Monitoringiem Podanie napięcia zasilania gotowe! A gdy trzeba udostępnić dane o zużyciu w sieci LAN wystarczy podłączyć kabel Ethernetowy 14

12 Szybkie wdrożenie S-Monitoringu Rozpakuj, podłącz, oszczędzaj! Komponenty w dostępnej cenie Liczniki S-Bus S-Monitoring do bezpośredniego odczytu na miejscu Komponenty Prosty montaż Bez specjalnych umiejętności i szkolenia Bezproblemowy dla elektroinstalatorów i elektryków zakładowych Instalacja Natychmiast gotowy do pracy Plug & Count Zdalny odczyt w sieci przez przeglądarkę, logowanie danych Wdrożenie LAN/Internet 15

13 Saia S-Monitoring Bottom-Up zasady zarządzania energią 3. Elastyczność Podążający za rozwojem firmy system zarządzania energią, integracja z systemami budynkowymi (techniczne i automatyki) 16

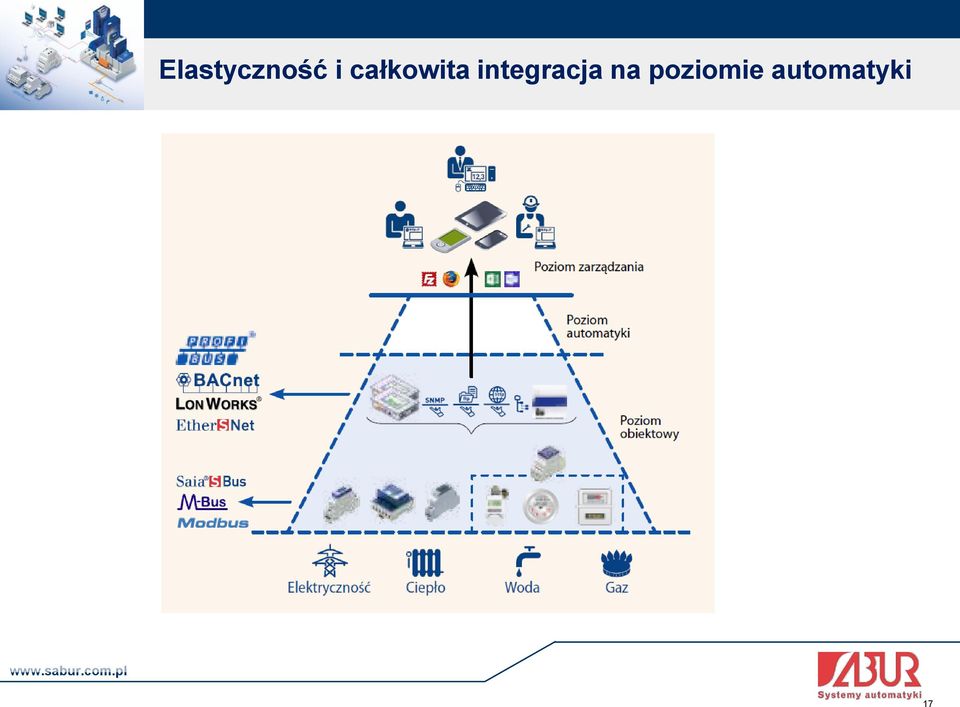

14 Elastyczność i całkowita integracja na poziomie automatyki 17

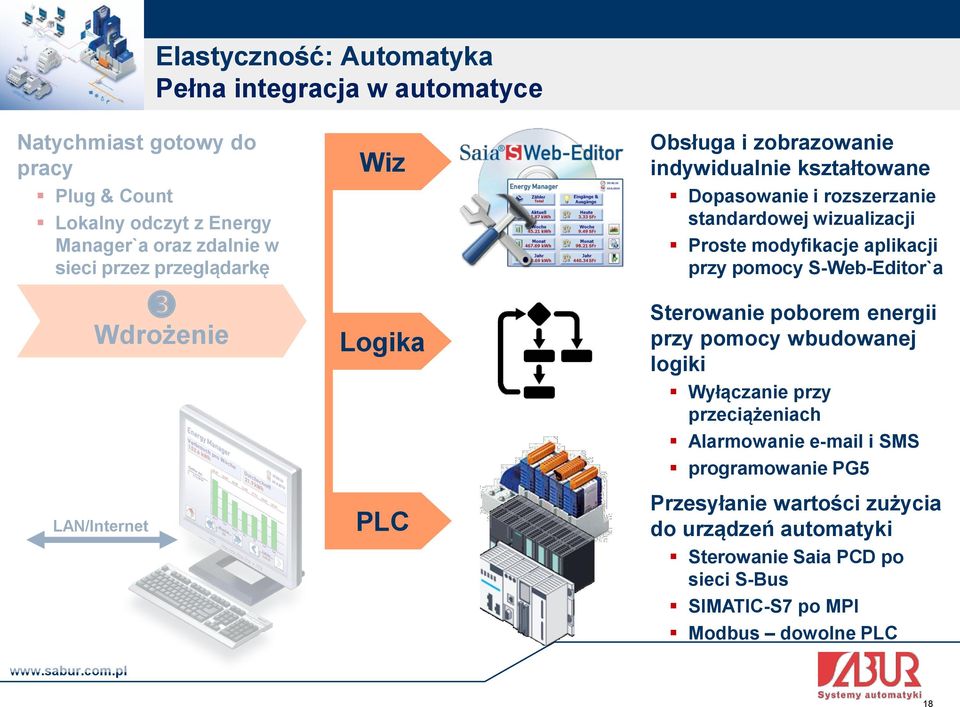

15 Elastyczność: Automatyka Pełna integracja w automatyce Natychmiast gotowy do pracy Plug & Count Lokalny odczyt z Energy Manager`a oraz zdalnie w sieci przez przeglądarkę Wdrożenie LAN/Internet Wiz Logika PLC Obsługa i zobrazowanie indywidualnie kształtowane Dopasowanie i rozszerzanie standardowej wizualizacji Proste modyfikacje aplikacji przy pomocy S-Web-Editor`a Sterowanie poborem energii przy pomocy wbudowanej logiki Wyłączanie przy przeciążeniach Alarmowanie i SMS programowanie PG5 Przesyłanie wartości zużycia do urządzeń automatyki Sterowanie Saia PCD po sieci S-Bus SIMATIC-S7 po MPI Modbus dowolne PLC 18

16 Trzy modele rozwiązań w celu lepszego dopasowania do potrzeb strona19

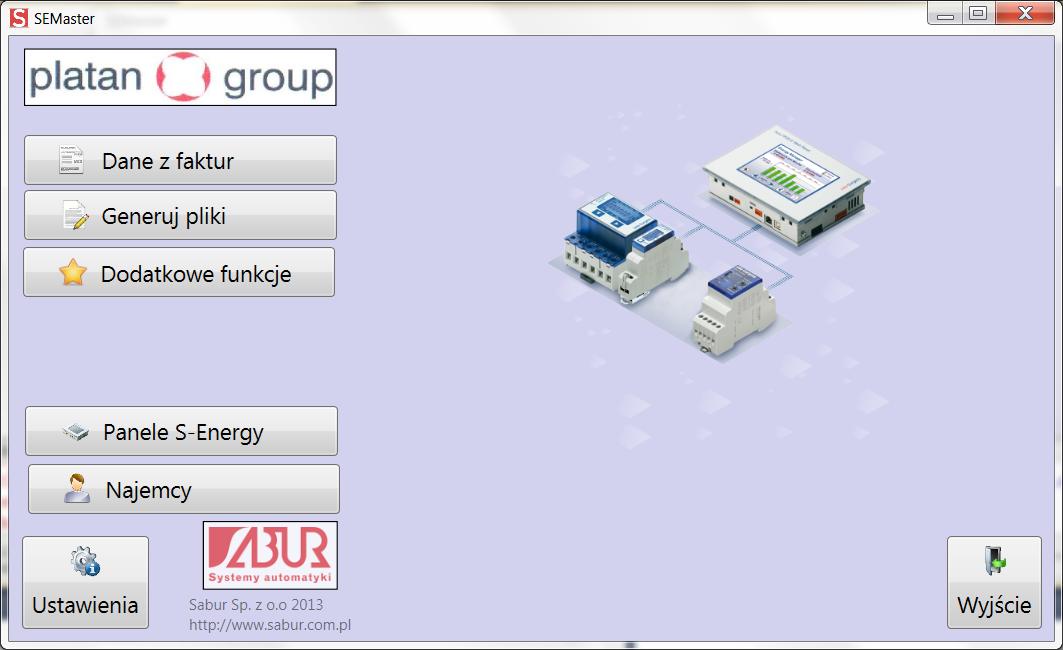

17 Aplikacja dla Platan Group - usługa pracująca w tle, pobierająca dane do MySQL - menedżer usługi - aplikacja kliencka

18 Aplikacja dla Platan Group

19 Saia S-Monitoring ekran główny; plug & count strona23

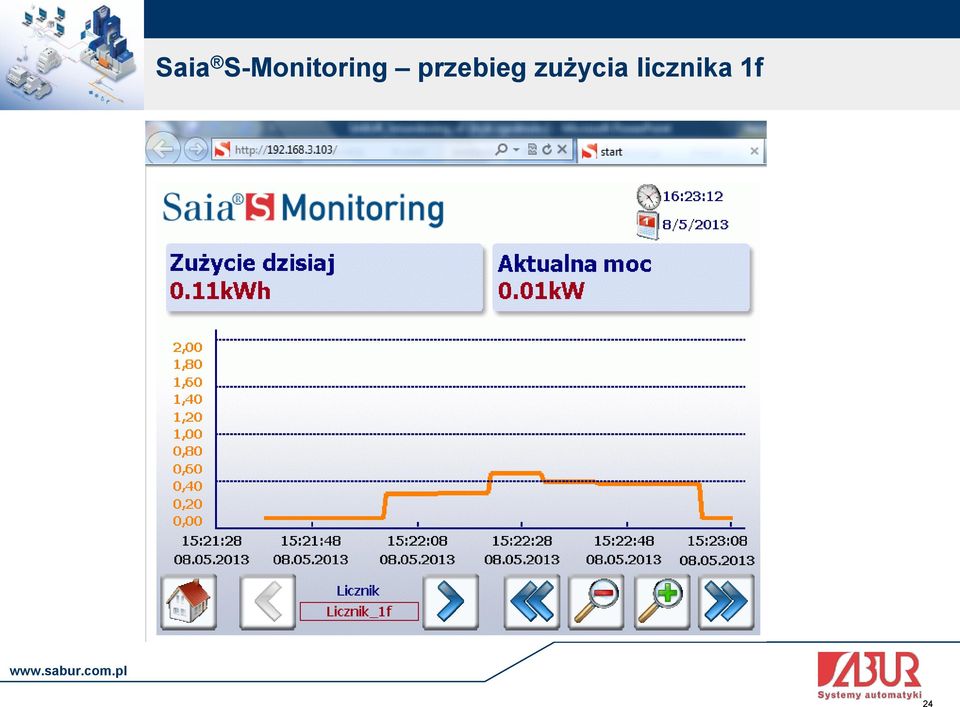

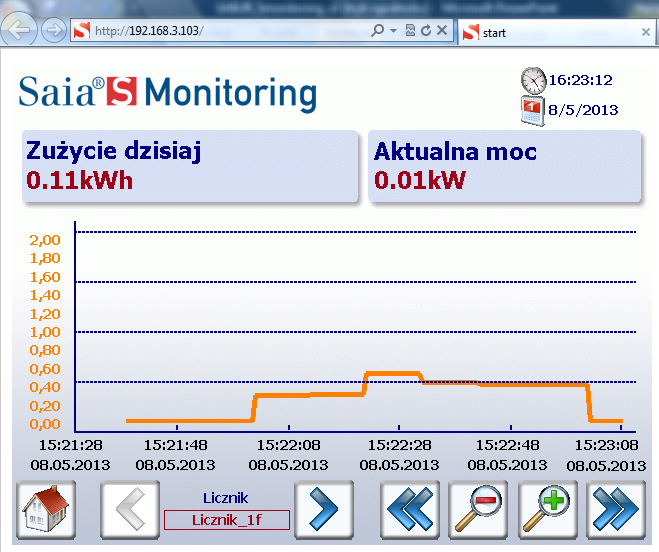

20 Saia S-Monitoring przebieg zużycia licznika 1f 24

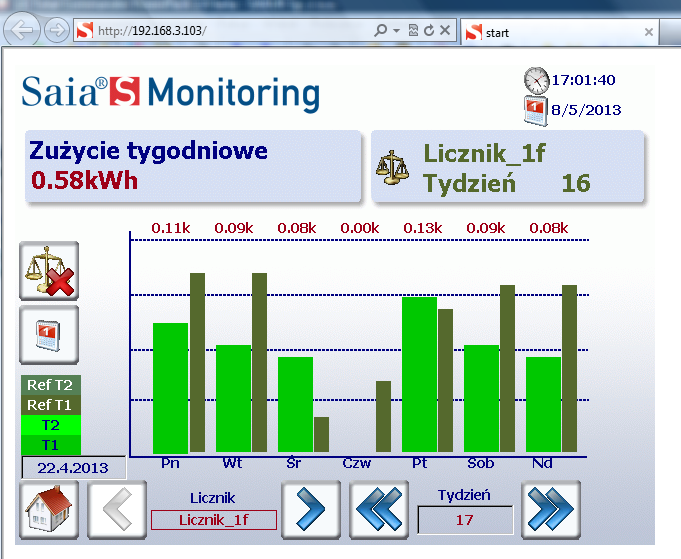

21 Saia S-Monitoring zużycie tygodniowe 25

22 Saia S-Monitoring porównanie zużycia tydz. 16/17 26

23 Saia S-Monitoring wskazania licznika 3f strona27

24 Saia S-Monitoring ekran funkcji strona28

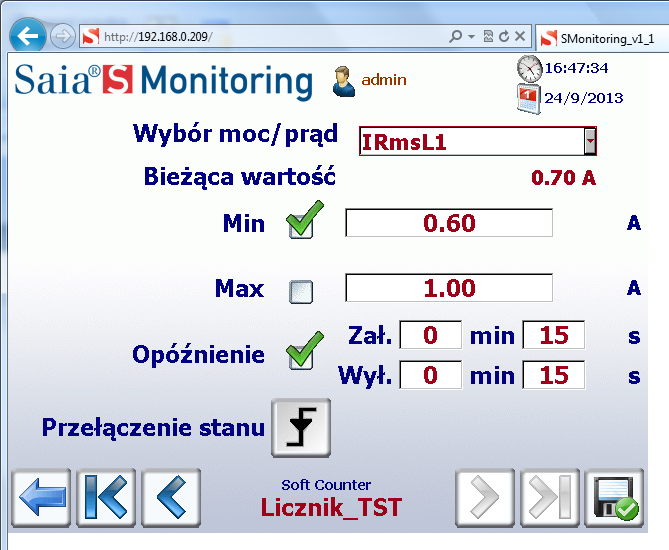

25 Saia S-Monitoring parametryzowanie wyjść strona29

26 Saia S-Monitoring parametryzowanie wyjść strona30

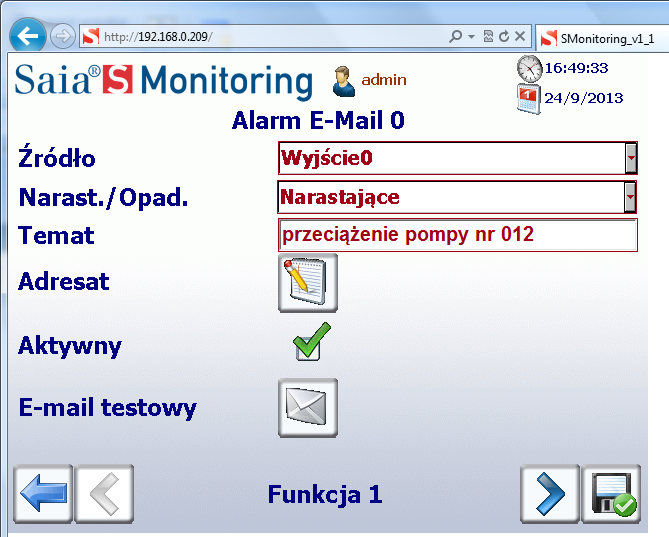

27 Saia S-Monitoring alarmy owe strona31

28 Saia S-Monitoring przesył danych CSV strona32

29 Saia S-Monitoring profil obciążenia strona33

30 Saia S-Monitoring profil obciążenia - wykresy strona34
