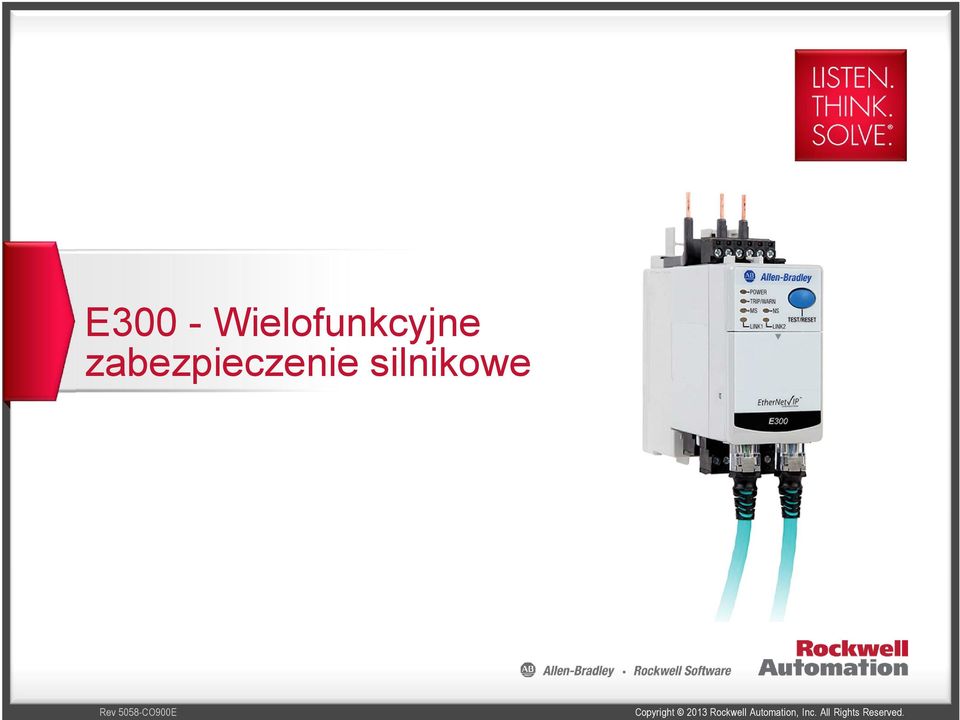

1 E300 - Wielofunkcyjne zabezpieczenie silnikowe Rev 5058-CO900E

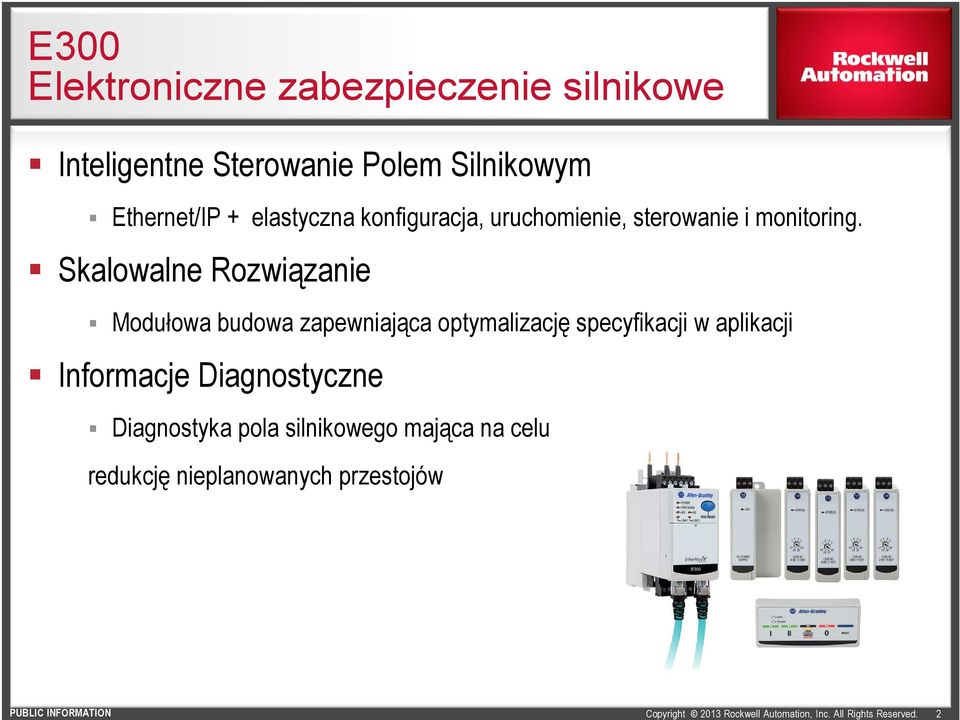

2 E300 Elektroniczne zabezpieczenie silnikowe Inteligentne Sterowanie Polem Silnikowym Ethernet/IP + elastyczna konfiguracja, uruchomienie, sterowanie i monitoring. Skalowalne Rozwiązanie Modułowa budowa zapewniająca optymalizację specyfikacji w aplikacji Informacje Diagnostyczne Diagnostyka pola silnikowego mająca na celu redukcję nieplanowanych przestojów 2

Skalowalne Rozwiązanie Modułowa budowa zapewniająca optymalizację specyfikacji w

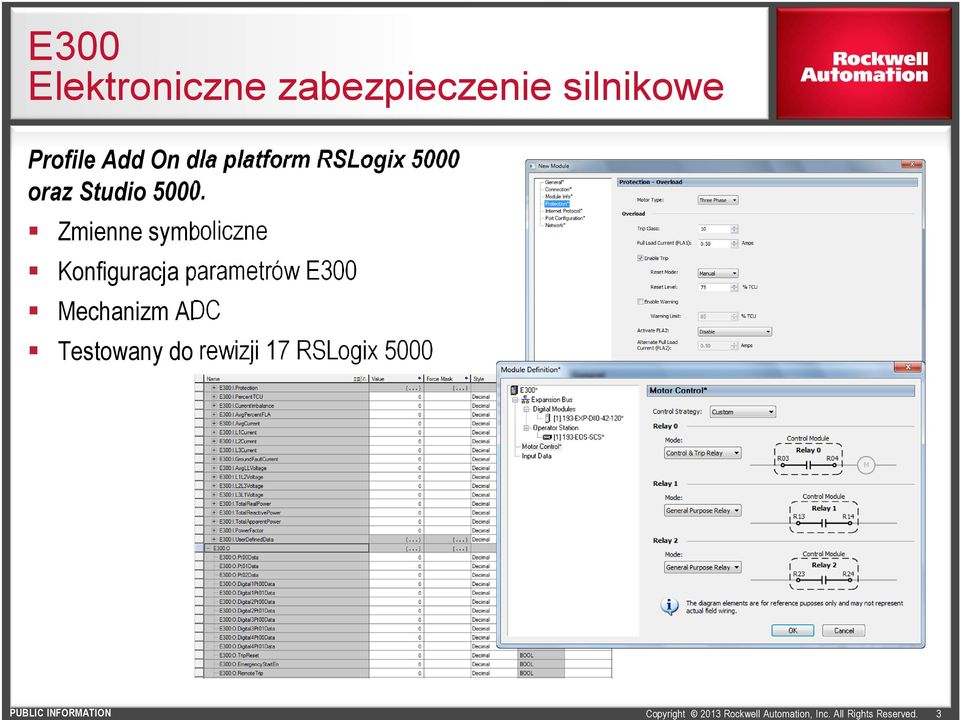

3 E300 Elektroniczne zabezpieczenie silnikowe Profile Add On dla platform RSLogix 5000 oraz Studio Zmienne symboliczne Konfiguracja parametrów E300 Mechanizm ADC Testowany do rewizji 17 RSLogix

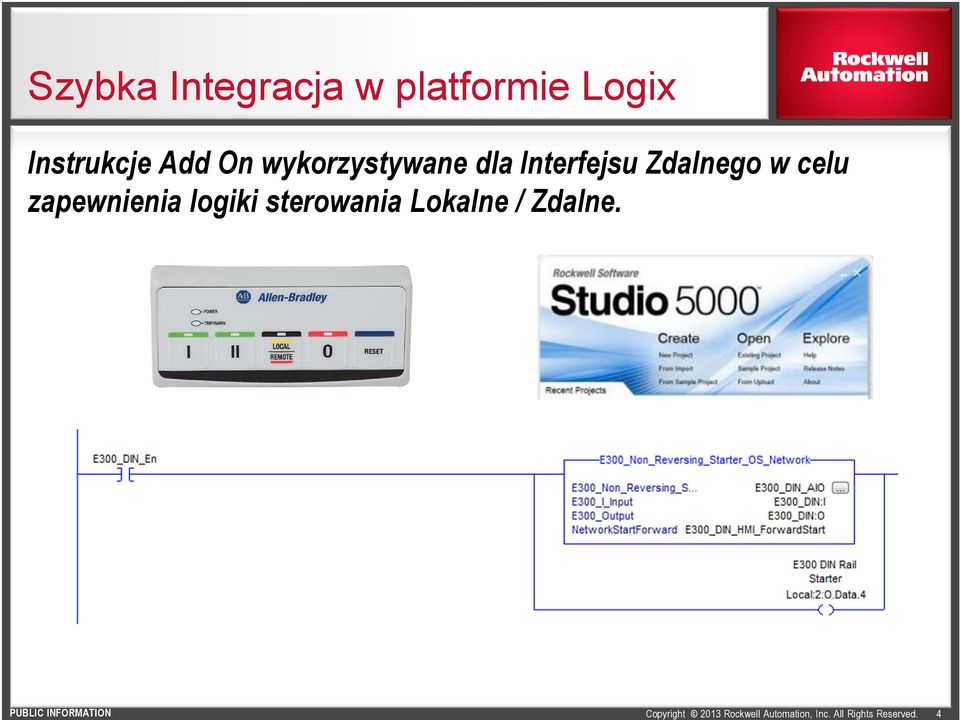

4 Szybka Integracja w platformie Logix Instrukcje Add On wykorzystywane dla Interfejsu Zdalnego w celu zapewnienia logiki sterowania Lokalne / Zdalne. 4

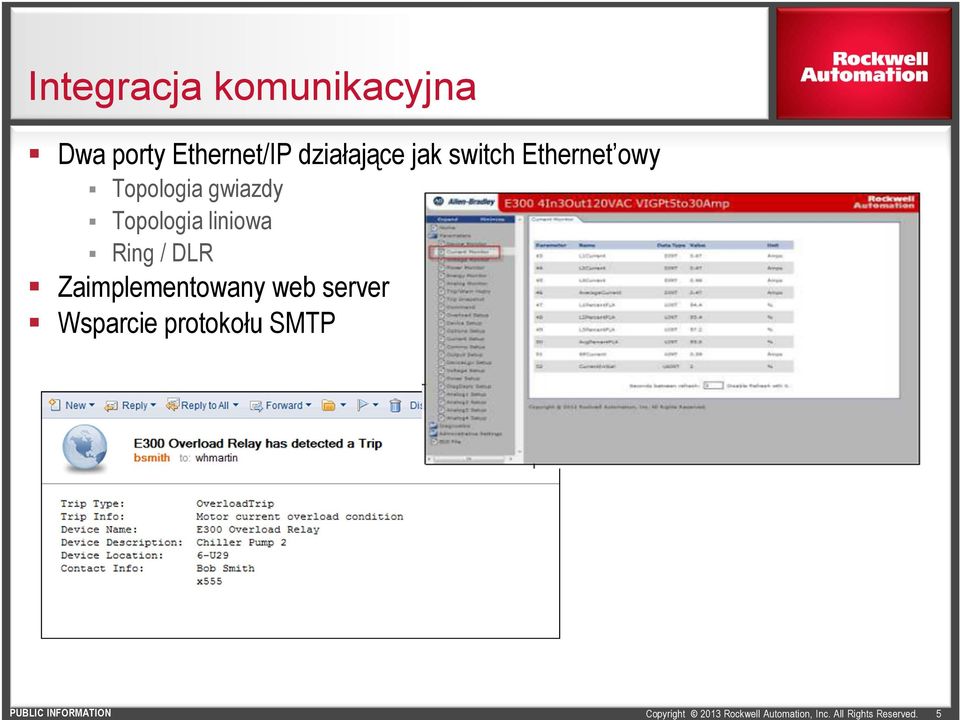

5 Integracja komunikacyjna Dwa porty Ethernet/IP działające jak switch Ethernet owy Topologia gwiazdy Topologia liniowa Ring / DLR Zaimplementowany web server Wsparcie protokołu SMTP 5

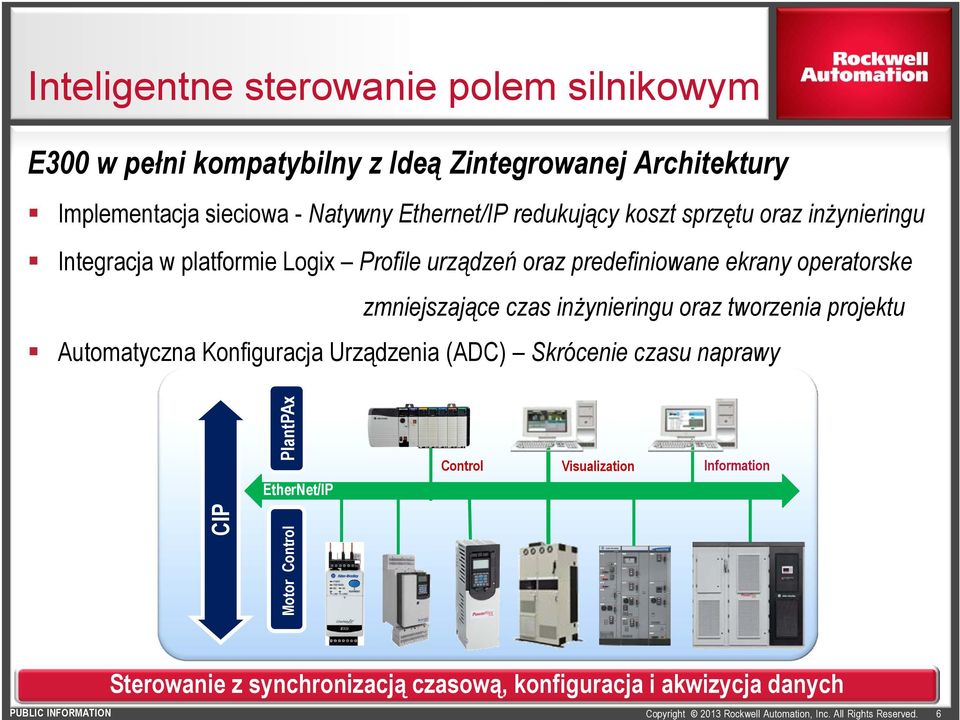

6 Inteligentne sterowanie polem silnikowym E300 w pełni kompatybilny z Ideą Zintegrowanej Architektury Implementacja sieciowa - Natywny Ethernet/IP redukujący koszt sprzętu oraz inżynieringu Integracja w platformie Logix Profile urządzeń oraz predefiniowane ekrany operatorske zmniejszające czas inżynieringu oraz tworzenia projektu Automatyczna Konfiguracja Urządzenia (ADC) Skrócenie czasu naprawy PlantPAx EtherNet/IP Control Visualization Information CIP Motor Control Sterowanie z synchronizacją czasową, konfiguracja i akwizycja danych 6

operatorske zmniejszające czas inżynieringu oraz tworzenia projektu Automatyczna Konfiguracja Urządzenia (ADC) Skrócenie czasu naprawy

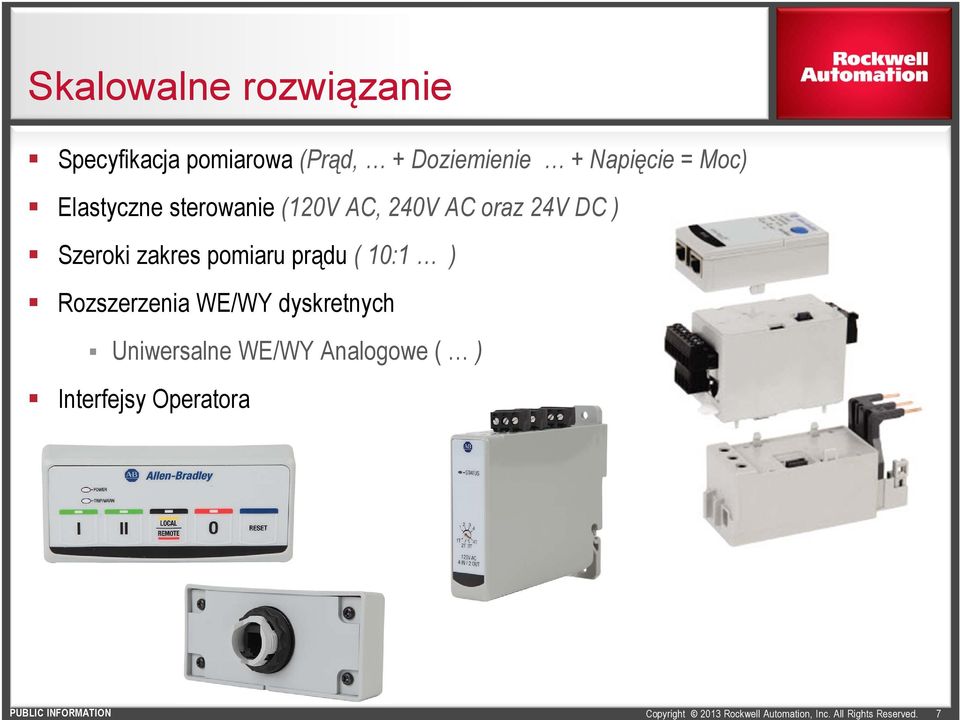

7 Skalowalne rozwiązanie Specyfikacja pomiarowa (Prąd, + Doziemienie + Napięcie = Moc) Elastyczne sterowanie (120V AC, 240V AC oraz 24V DC ) Szeroki zakres pomiaru prądu ( 10:1 ) Rozszerzenia WE/WY dyskretnych Uniwersalne WE/WY Analogowe ( ) Interfejsy Operatora 7

240V AC oraz 24V DC ) Szeroki zakres pomiaru prądu ( 10:1 )

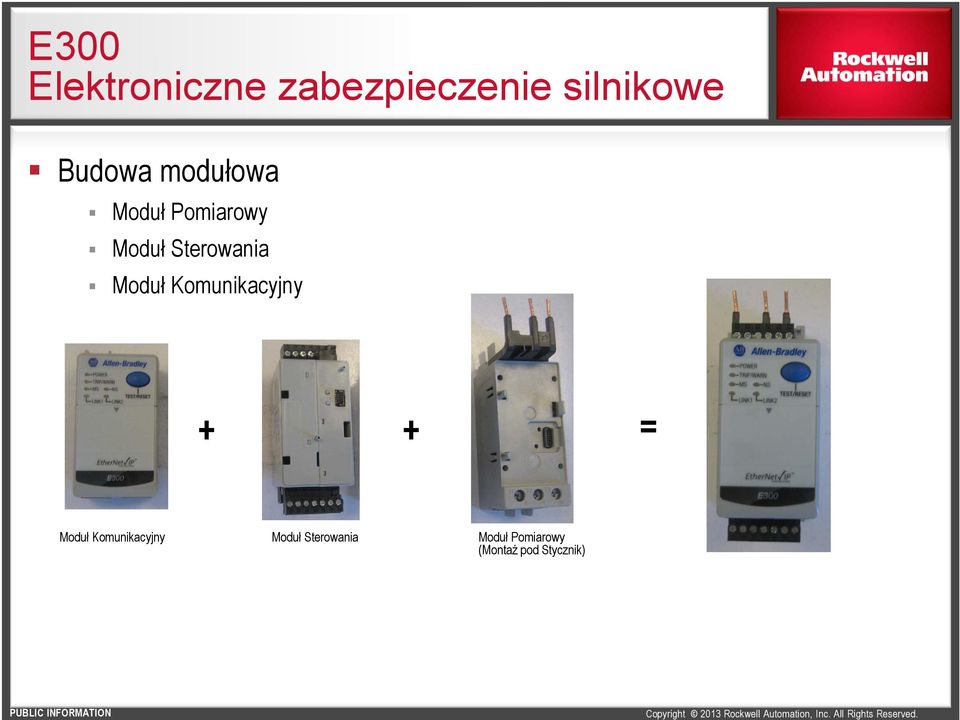

8 E300 Elektroniczne zabezpieczenie silnikowe Budowa modułowa Moduł Pomiarowy Moduł Sterowania Moduł Komunikacyjny + + = Moduł Komunikacyjny Moduł Sterowania Moduł Pomiarowy (Montaż pod Stycznik)

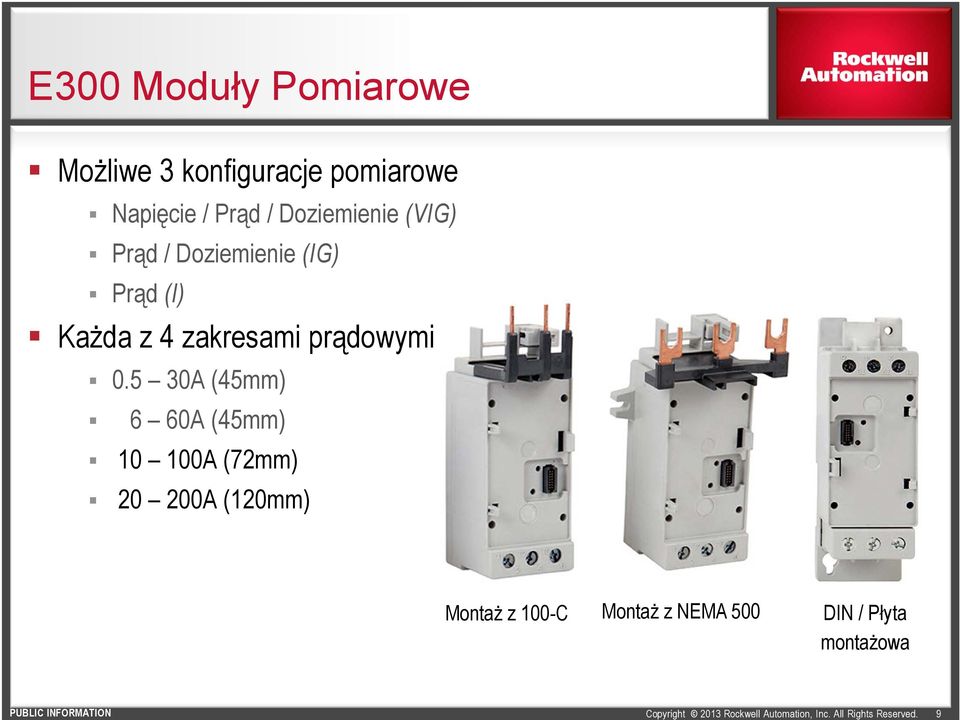

9 E300 Moduły Pomiarowe Możliwe 3 konfiguracje pomiarowe Napięcie / Prąd / Doziemienie (VIG) Prąd / Doziemienie (IG) Prąd (I) Każda z 4 zakresami prądowymi A (45mm) 6 60A (45mm) A (72mm) A (120mm) Montaż z 100-C Montaż z NEMA 500 DIN / Płyta montażowa 9

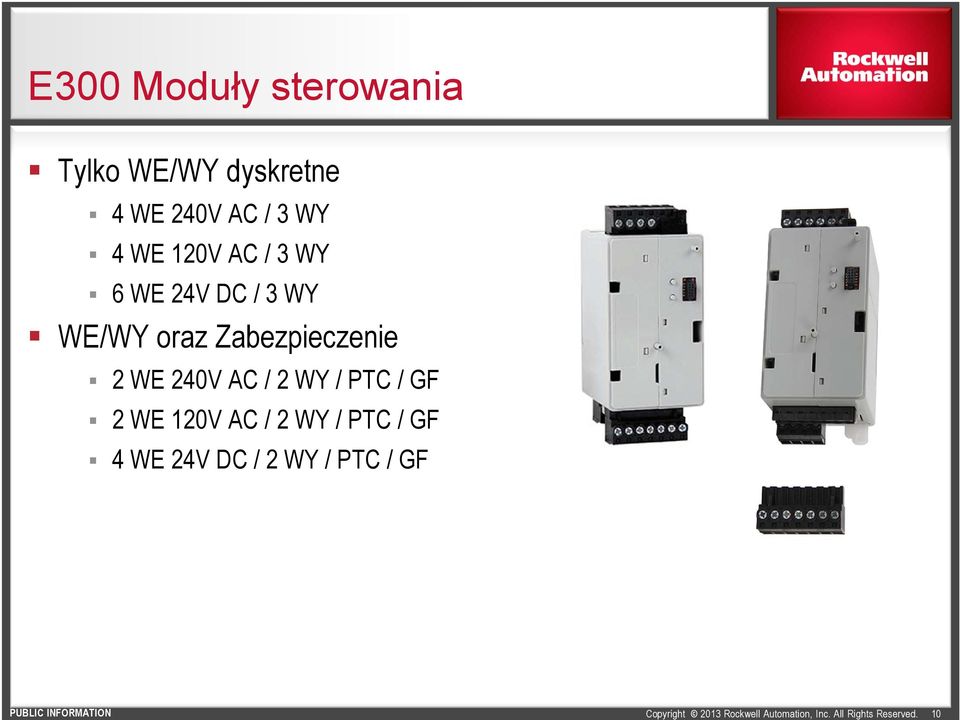

10 E300 Moduły sterowania Tylko WE/WY dyskretne 4 WE 240V AC / 3 WY 4 WE 120V AC / 3 WY 6 WE 24V DC / 3 WY WE/WY oraz Zabezpieczenie 2 WE 240V AC / 2 WY / PTC / GF 2 WE 120V AC / 2 WY / PTC / GF 4 WE 24V DC / 2 WY / PTC / GF 10

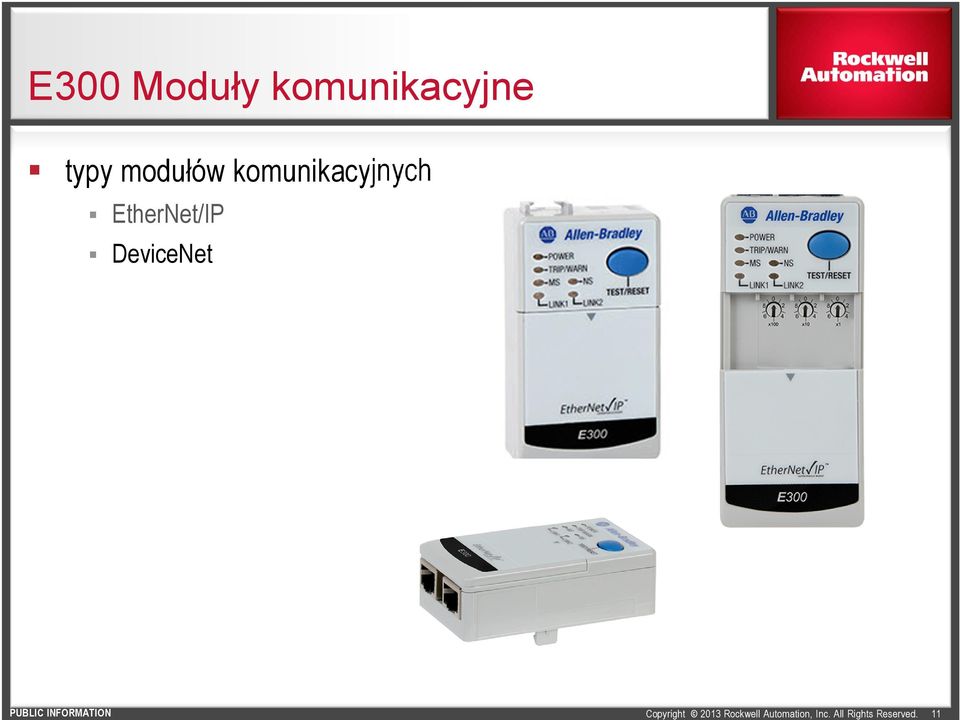

11 E300 Moduły komunikacyjne typy modułów komunikacyjnych EtherNet/IP DeviceNet 11

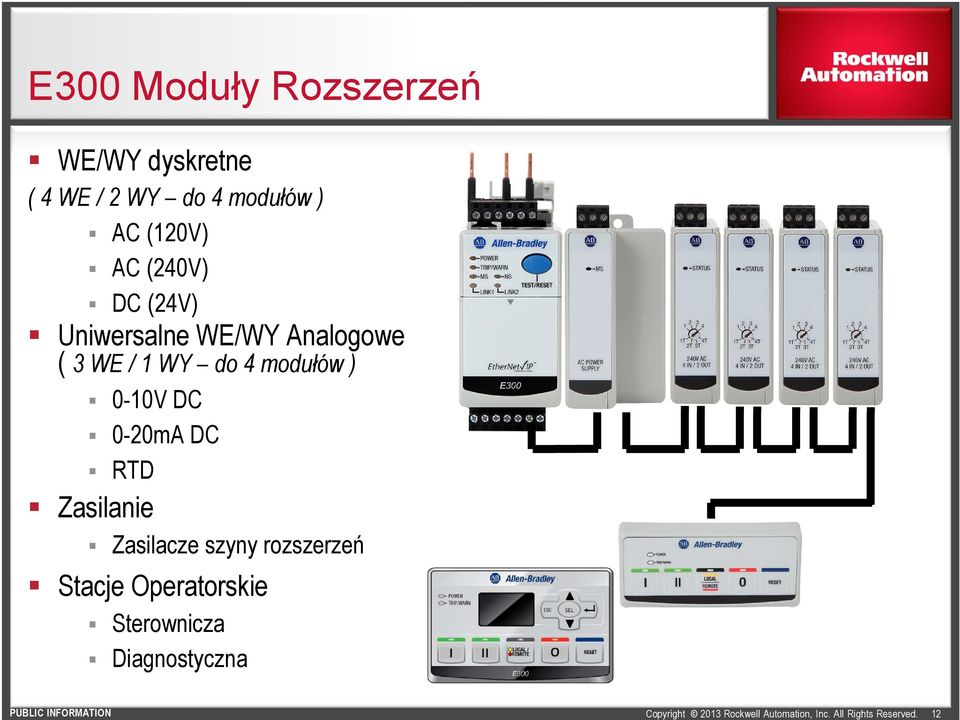

12 E300 Moduły Rozszerzeń WE/WY dyskretne ( 4 WE / 2 WY do 4 modułów ) AC (120V) AC (240V) DC (24V) Uniwersalne WE/WY Analogowe ( 3 WE / 1 WY do 4 modułów ) 0-10V DC 0-20mA DC RTD Zasilanie Zasilacze szyny rozszerzeń Stacje Operatorskie Sterownicza Diagnostyczna 12

/ 1 WY do 4 modułów ) 0-10V DC 0-20mA DC RTD Zasilanie Zasilacze

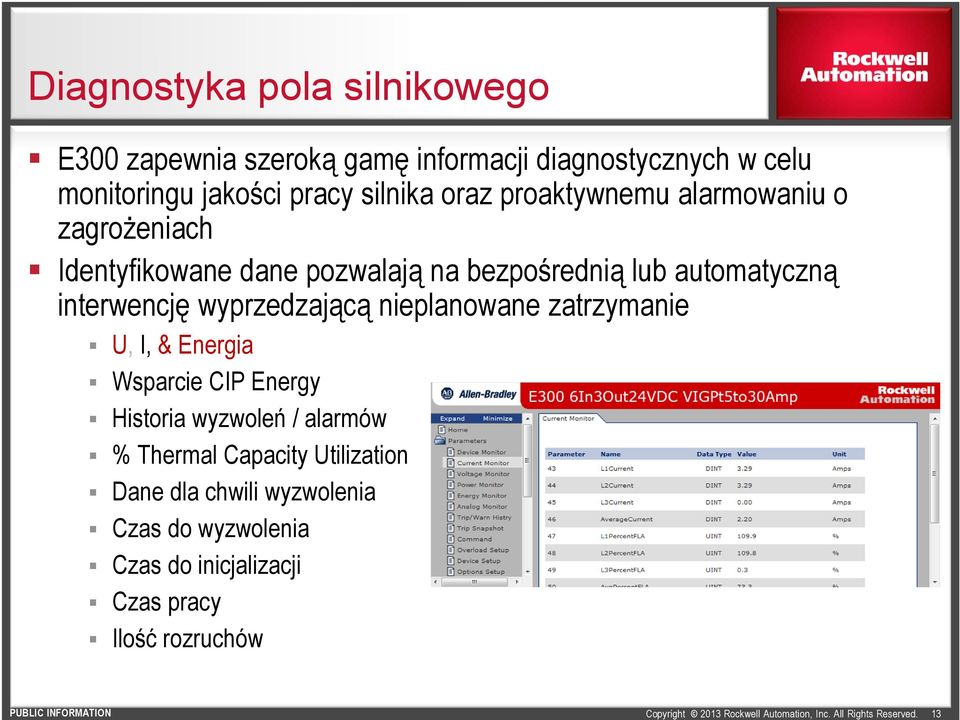

13 Diagnostyka pola silnikowego E300 zapewnia szeroką gamę informacji diagnostycznych w celu monitoringu jakości pracy silnika oraz proaktywnemu alarmowaniu o zagrożeniach Identyfikowane dane pozwalają na bezpośrednią lub automatyczną interwencję wyprzedzającą nieplanowane zatrzymanie U, I, & Energia Wsparcie CIP Energy Historia wyzwoleń / alarmów % Thermal Capacity Utilization Dane dla chwili wyzwolenia Czas do wyzwolenia Czas do inicjalizacji Czas pracy Ilość rozruchów 13

interwencję wyprzedzającą nieplanowane zatrzymanie U, I, & Energia Wsparcie CIP Energy Historia wyzwoleń / alarmów %

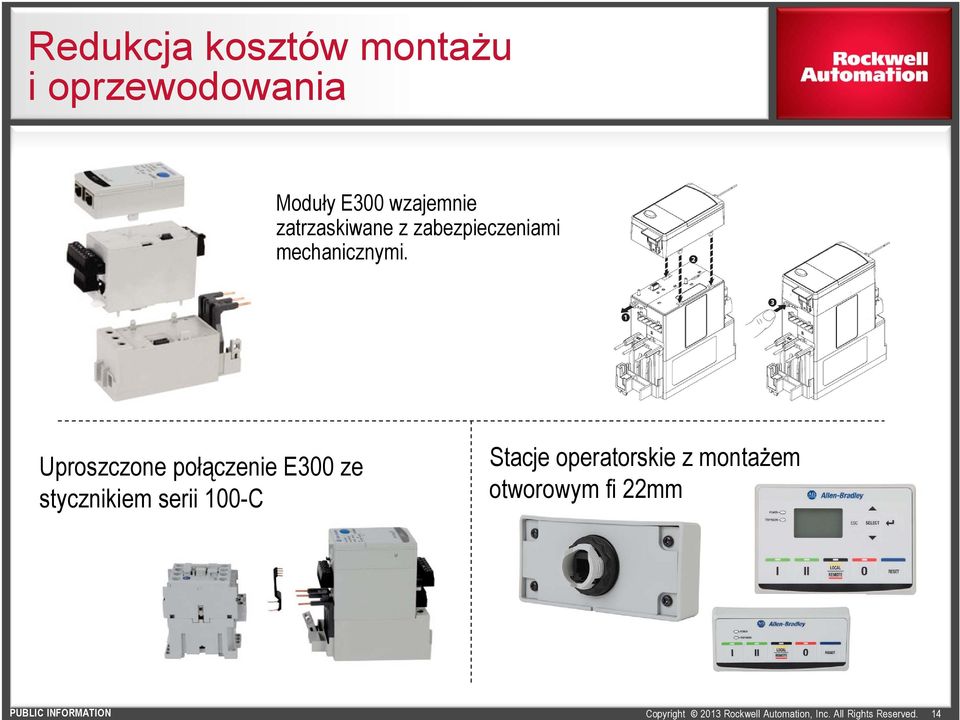

14 Redukcja kosztów montażu i oprzewodowania Moduły E300 wzajemnie zatrzaskiwane z zabezpieczeniami mechanicznymi. Uproszczone połączenie E300 ze stycznikiem serii 100-C Stacje operatorskie z montażem otworowym fi 22mm 14

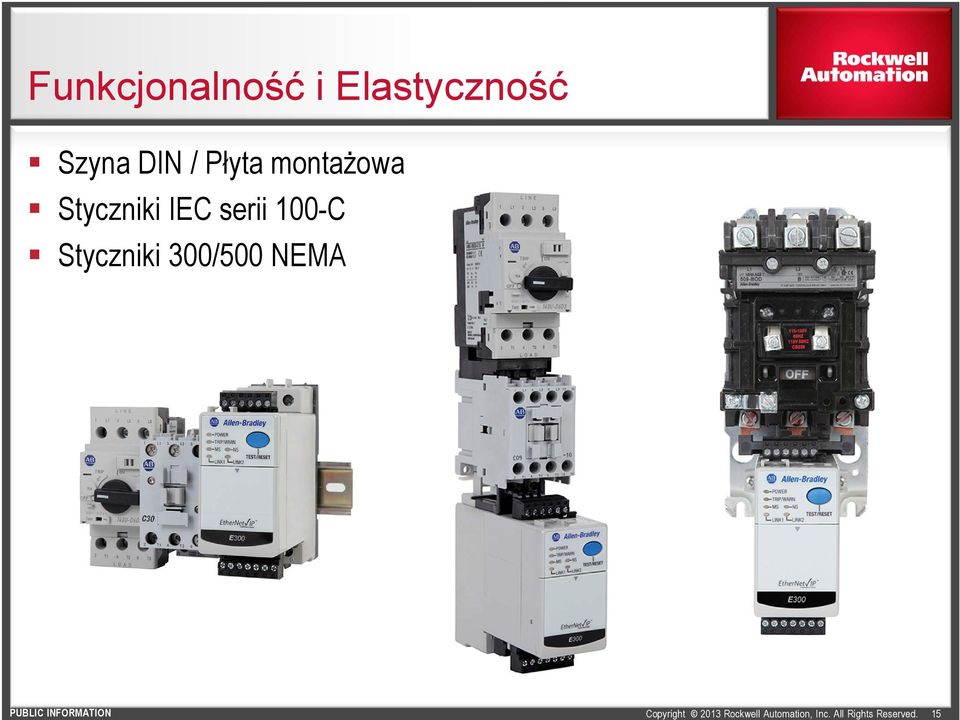

15 Funkcjonalność i Elastyczność Szyna DIN / Płyta montażowa Styczniki IEC serii 100-C Styczniki 300/500 NEMA 15

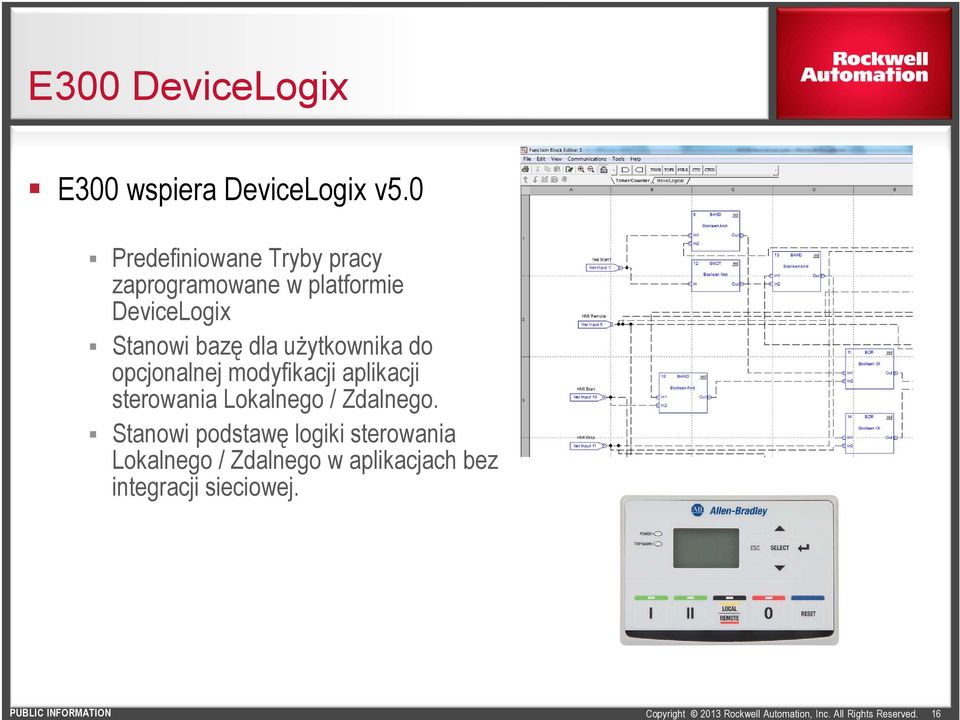

16 E300 DeviceLogix E300 wspiera DeviceLogix v5.0 Predefiniowane Tryby pracy zaprogramowane w platformie DeviceLogix Stanowi bazę dla użytkownika do opcjonalnej modyfikacji aplikacji sterowania Lokalnego / Zdalnego. Stanowi podstawę logiki sterowania Lokalnego / Zdalnego w aplikacjach bez integracji sieciowej. 16

bazę dla użytkownika do opcjonalnej modyfikacji aplikacji sterowania

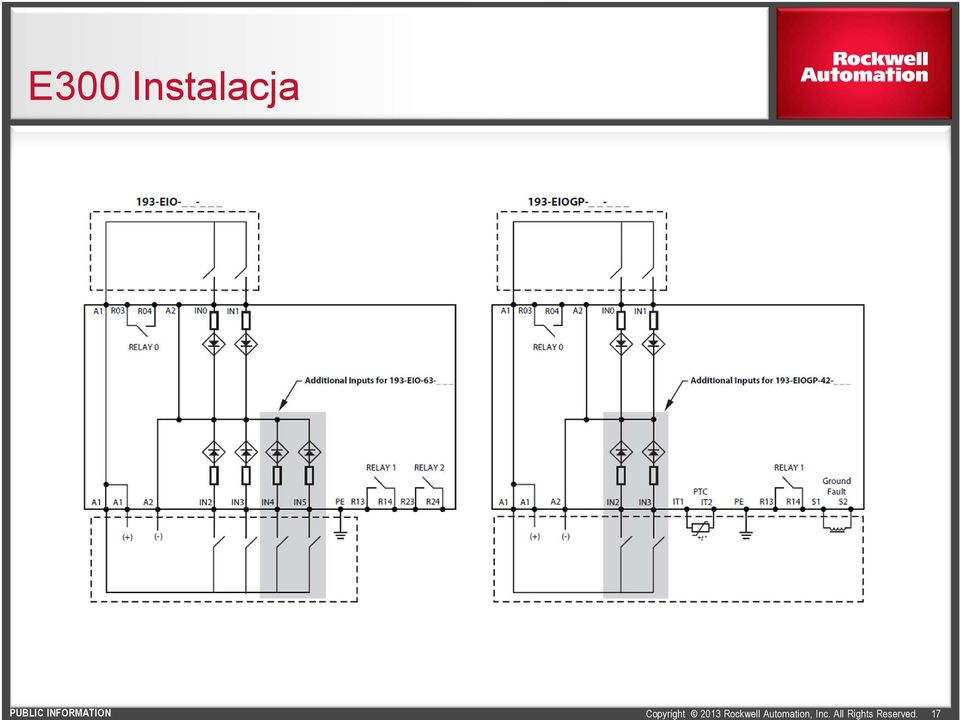

17 E300 Instalacja 17

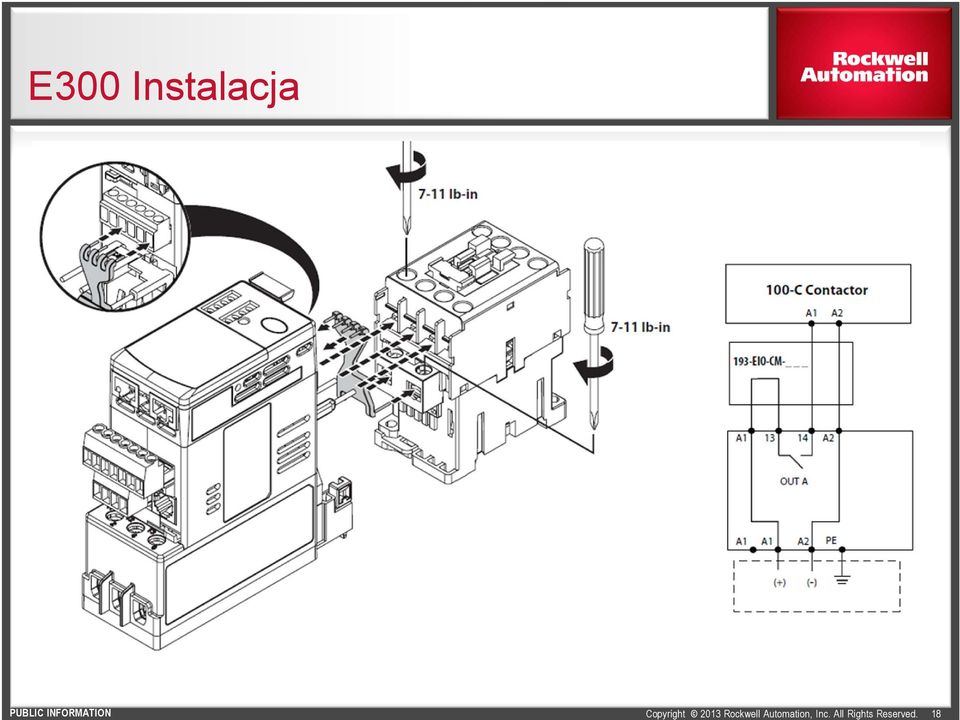

18 E300 Instalacja 18
