Optymalna zabudowa serwerowni i data center zwiększająca efektywność chłodzenia na przykładzie rozwiązań apra-optinet

Transkrypt

1 Optymalna zabudowa serwerowni i data center zwiększająca efektywność chłodzenia na przykładzie rozwiązań apra-optinet Innowacyjne rozwiązania Piotr Kania p.kania@apra-optinet.pl

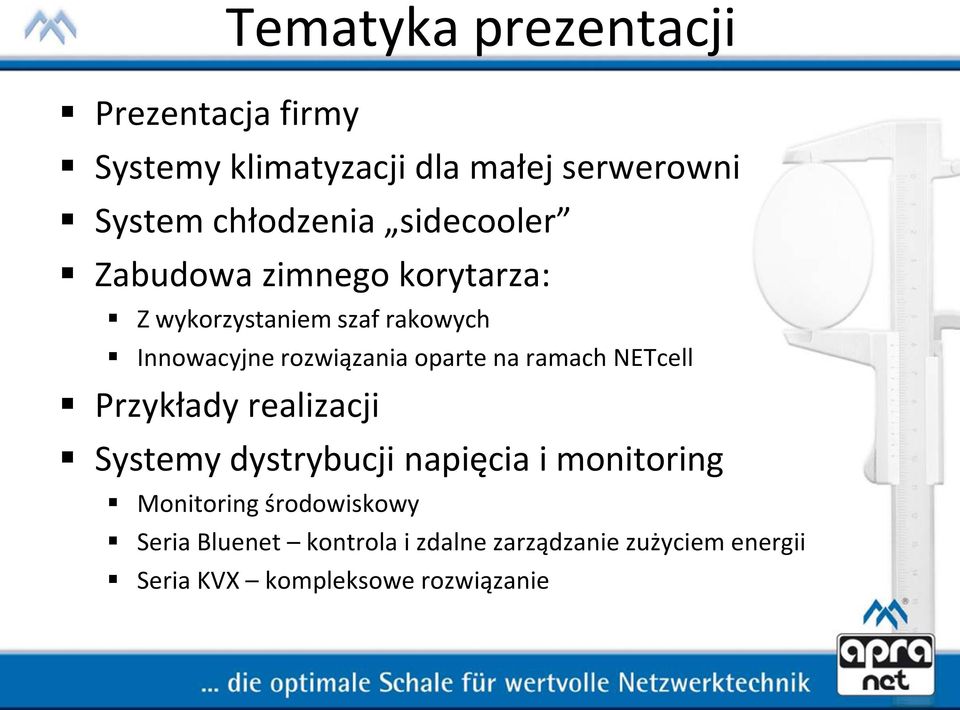

2 Tematyka prezentacji Prezentacja firmy Systemy klimatyzacji dla małej serwerowni System chłodzenia sidecooler Zabudowa zimnego korytarza: Z wykorzystaniem szaf rakowych Innowacyjne rozwiązania oparte na ramach NETcell Przykłady realizacji Systemy dystrybucji napięcia i monitoring Monitoring środowiskowy Seria Bluenet kontrola i zdalne zarządzanie zużyciem energii Seria KVX kompleksowe rozwiązanie

3 apra-norm / apranet w Mehren, Niemcy technologie sieciowe najwyższej jakości systemy szaf sieciowych rozwiązania pre-wired

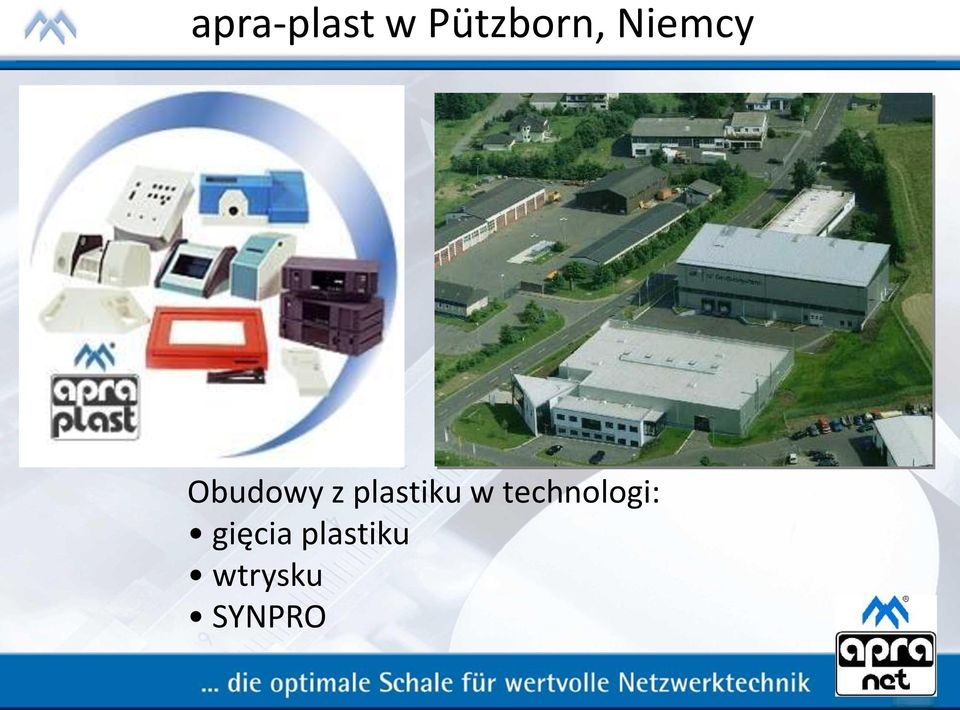

4 apra-plast w Pützborn, Niemcy Obudowy z plastiku w technologi: gięcia plastiku wtrysku SYNPRO

5 Film prezentacyjny

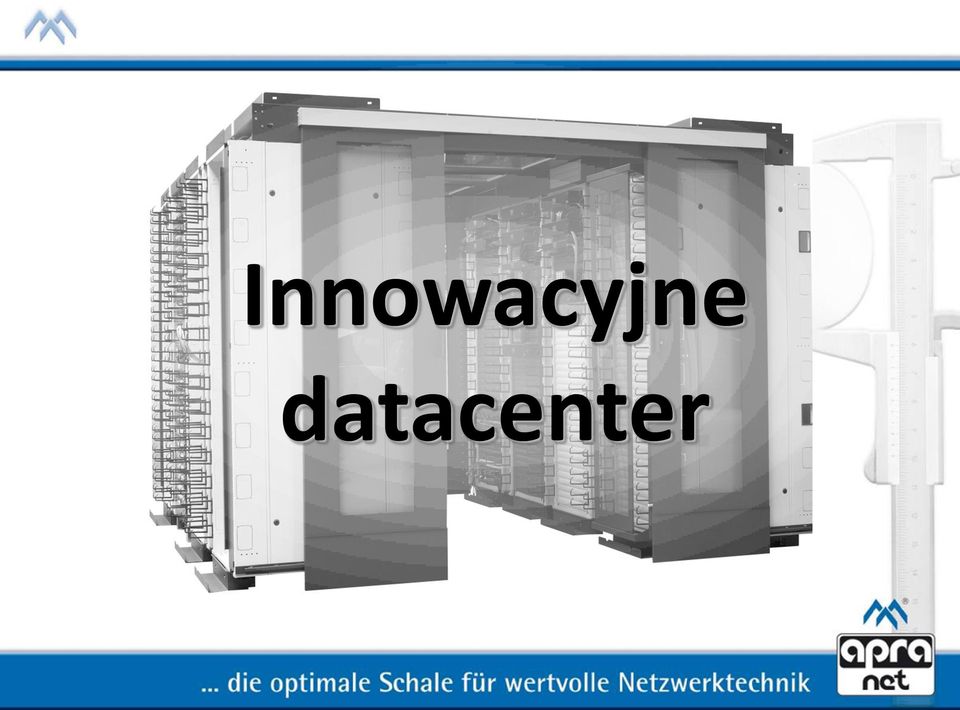

6 Innowacyjne datacenter

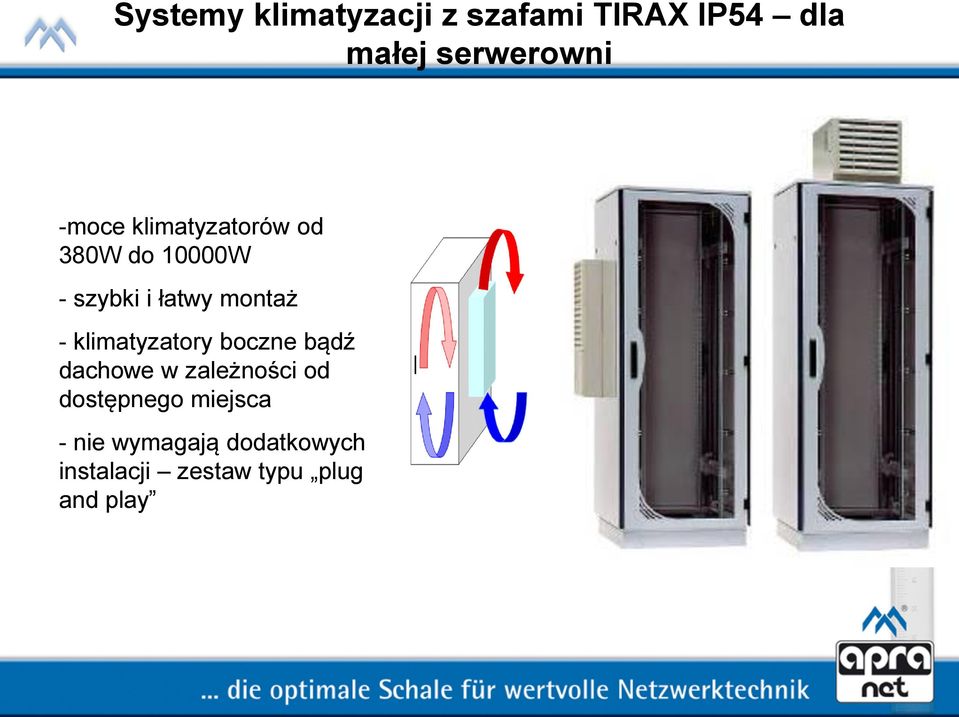

7 Systemy klimatyzacji z szafami TIRAX IP54 dla małej serwerowni -moce klimatyzatorów od 380W do 10000W - szybki i łatwy montaż - klimatyzatory boczne bądź dachowe w zależności od dostępnego miejsca - nie wymagają dodatkowych instalacji zestaw typu plug and play

8 System chłodzenia sidecooler serwerownie z zapotrzebowaniem na większą moc chłodniczą - wodno-powietrzna wymiana ciepła - moce chłodnicze do 20kW - dedykowany do szaf serwerowych o dużych mocach - optymalne chłodzenie na całej wysokości szafy - szafa szczelna IP 54

9 Zabudowa zimnego korytarza W celu zwiększenia efektywności chłodzenia oraz ułatwienia prowadzenia okablowania proponujemy zabudowę szaf w system zimnego korytarza. Zalety: wzrost wydajności chłodniczej chłodzenie na całej wysokości szafy redukcja kosztów związanych ze zużyciem energii zredukowana moc wentylatorów do 50% obniżenie emisji CO2 skalowalność modułowość redundancja niezawodność

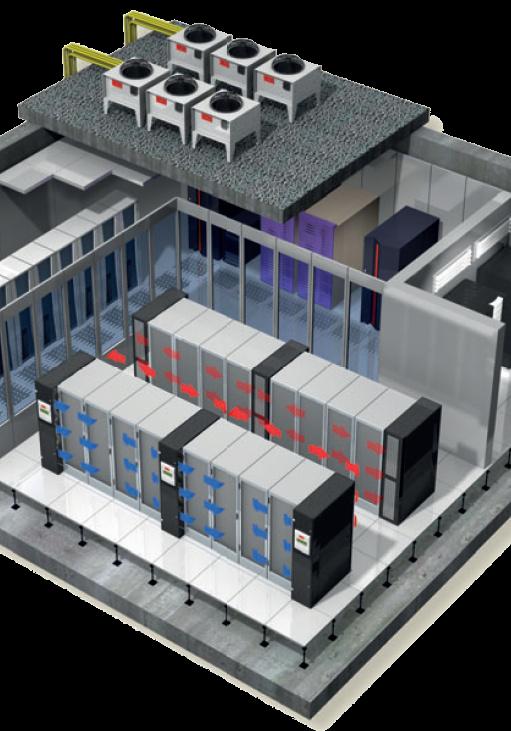

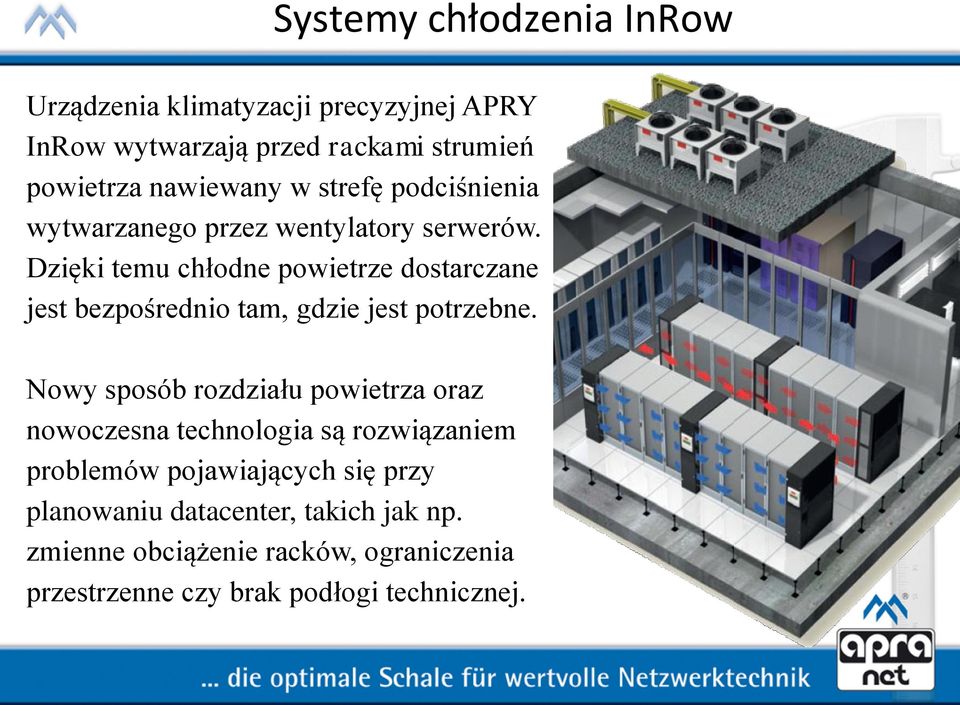

10 Systemy chłodzenia InRow Urządzenia klimatyzacji precyzyjnej APRY InRow wytwarzają przed rackami strumień powietrza nawiewany w strefę podciśnienia wytwarzanego przez wentylatory serwerów. Dzięki temu chłodne powietrze dostarczane jest bezpośrednio tam, gdzie jest potrzebne. Nowy sposób rozdziału powietrza oraz nowoczesna technologia są rozwiązaniem problemów pojawiających się przy planowaniu datacenter, takich jak np. zmienne obciążenie racków, ograniczenia przestrzenne czy brak podłogi technicznej.

11 NETcell

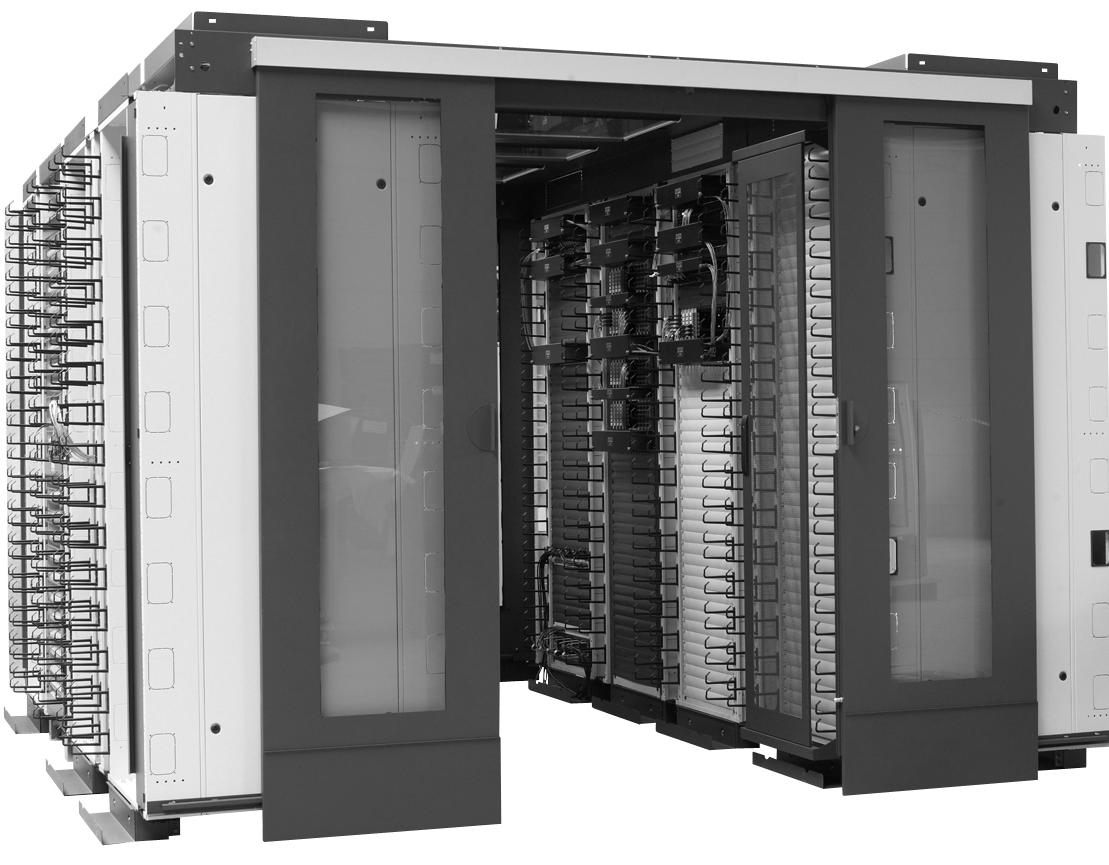

12 NETcell możliwości techniczne Rozsuwane przednie i tylne drzwi zimnego korytarza (manulanie lub automatycznie) Opcjonalnie wersja zamykania na PIN/kartę Przeźroczyste dachy ułatwiają prace wewnątrz korytarza Dodatkowa miejsce o wysokości 3U do instalacji

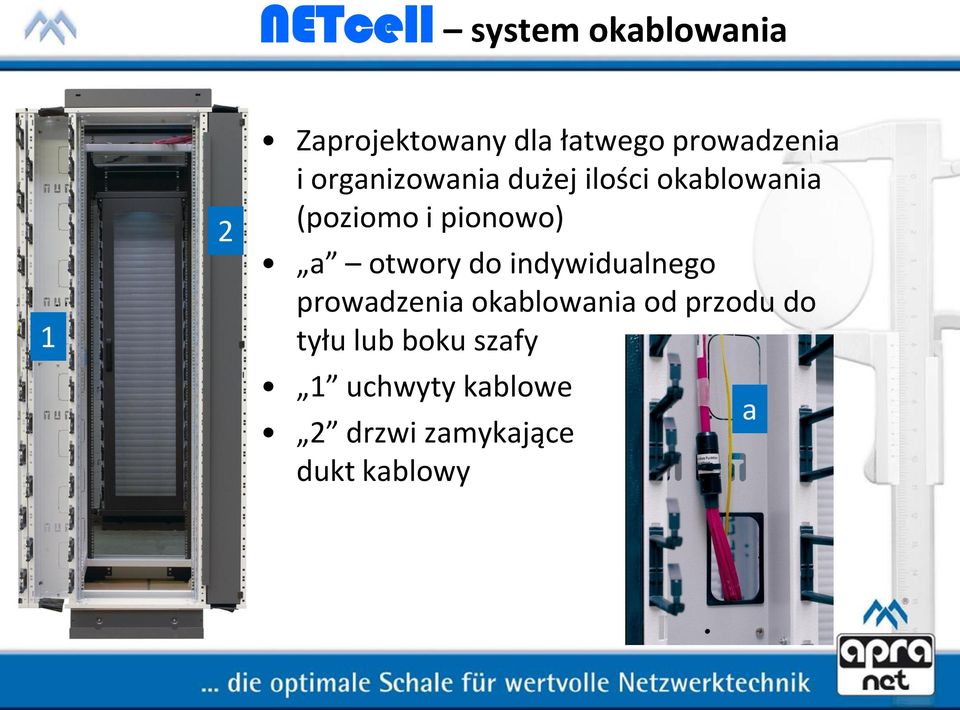

13 NETcell system okablowania 1 2 Zaprojektowany dla łatwego prowadzenia i organizowania dużej ilości okablowania (poziomo i pionowo) a otwory do indywidualnego prowadzenia okablowania od przodu do tyłu lub boku szafy 1 uchwyty kablowe 2 drzwi zamykające dukt kablowy a

14 NETcell system okablowania Oddzielne prowadzenie kabli sieciowych i zasilających Miejsce na zapas kabla powyżej powyżej korytarza

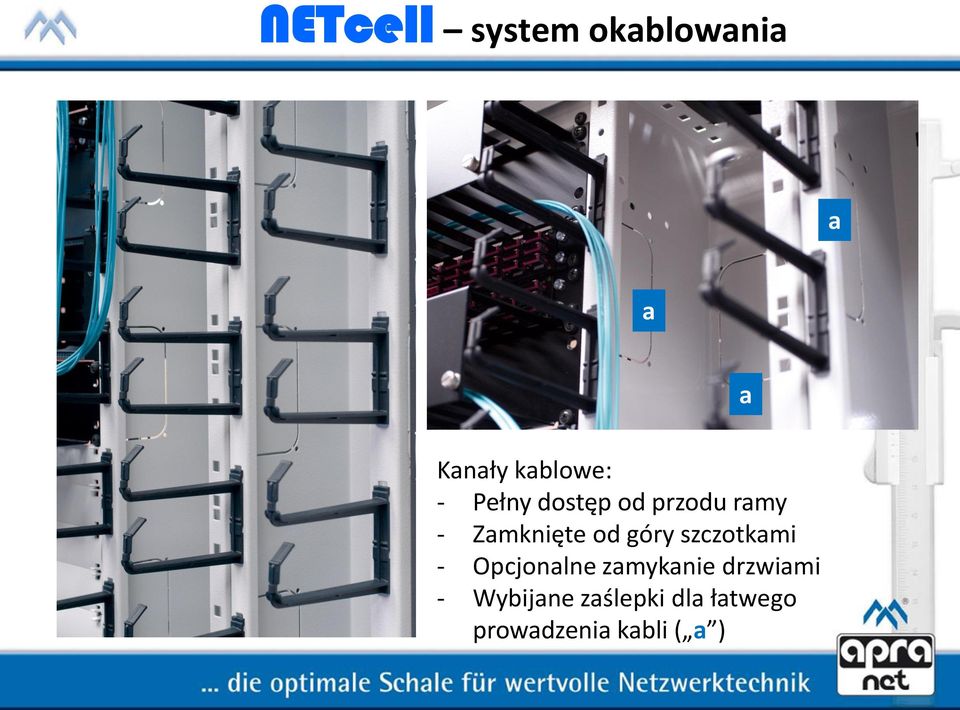

15 NETcell system okablowania a a a Kanały kablowe: - Pełny dostęp od przodu ramy - Zamknięte od góry szczotkami - Opcjonalne zamykanie drzwiami - Wybijane zaślepki dla łatwego prowadzenia kabli ( a )

16 Opcjonalne koryto kablowe dla ram z cokołem Poziome prowadzenie kabli dla pojedynczych ram NETcell system okablowania

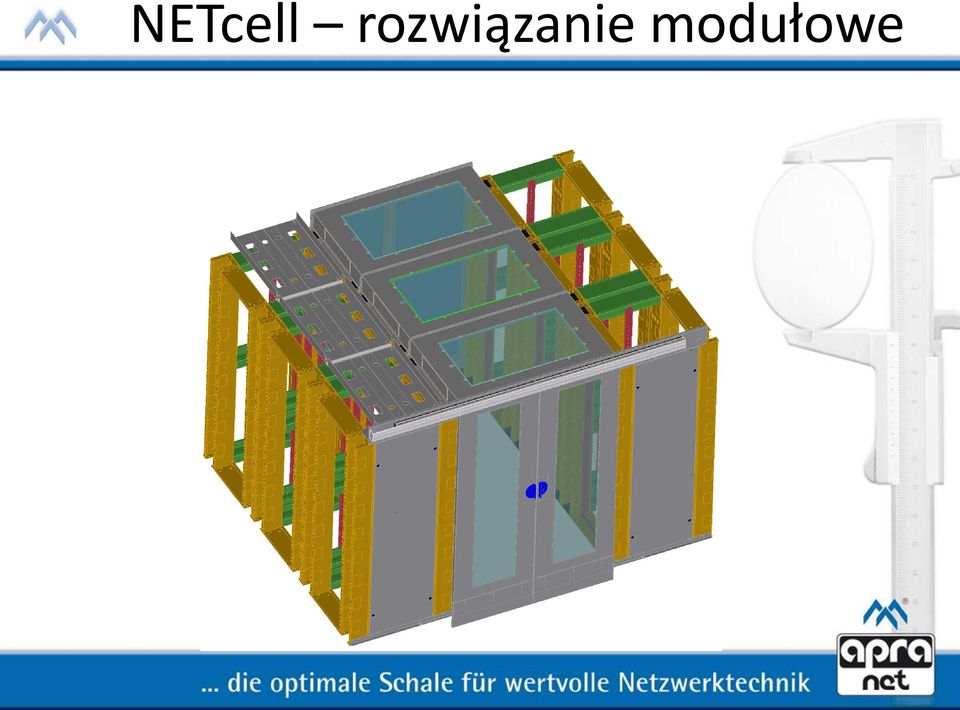

17 NETcell rozwiązanie modułowe

18 Gotowe rozwiązanie zimnego korytarza na ramach NETcell

19 Od projektu do realizacji

20 Realizacja serwerowni GTS w Piasecznie

21 Realizacja serwerowni GTS - Piaseczno

22 Rozwiązania kontroli dostępu GTS Warszawa

23 Rozwiązania kontroli dostępu Linx Data Center Warszawa

24 Realizacja serwerowni Linx Data Center Warszawa

25 Datacenter Infomex w Żywcu

26 Datacenter z podświetleniem LED

27 Systemy dystrybucji napięcia i monitoring

28 Monitoring środowiskowy

29 Listwy zasilające z serii BlueNet PDU

30 Seria BlueNet PDU Napięcie Prąd Częstotliwość Współczynnik mocy Moc (moc pobierana przez urządzenia z uwzględnieniem przesunięcia kątowego) BlueNET jest wyposażony w 2 calowy wyświetlacz TFT z możliwością skonfigurowania oraz obrócenia wyświetlanych informacji. Listwa posiada wbudowany czujnik temperatury nadzorujący ewentualne przeciążenia.

31 Seria KVX System zasilania wszelkiego typu listwy zasilające konfigurowane ściśle pod klienta. Listwy zarządzane z pełną kontrolą gniazd oraz poboru prądu z dostępem z poziomu SNMP. Ponad 280 konfiguracji produktów. zarządzane monitorowane sterowane pobór mocy i pomiar parametrów środowiskowych web-server, SNMP

32 Seria KVX modułowe systemy wyjść możliwość szybkiej konfiguracji wg wymagań klienta unikatowe wyjścia IEC z zatrzaskiem wersje z wyjściami Schucko w obudowie 1U

33 Seria KVX Seria AKWX jest najnowszą generacją PDU. Łączy w sobie zarządzaną dystrybucję mocy, monitoring środowiska i zapewnia zdalną kontrolę poboru prądu i zużycia mocy w czasie rzeczywistym. Do jednego urządzenia AKWX można podłączyć do 8 czujników: czujnik temperatury czujnik wilgotności czujnik dymu czujnik zalania czujnik ruchu czujnik kontaktronowy

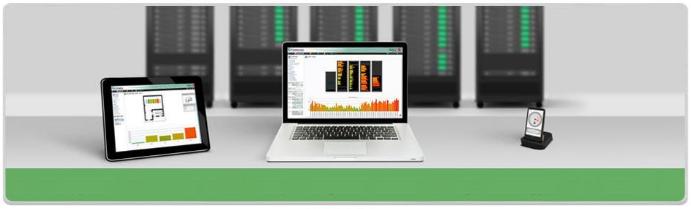

34 Odczyt wartości czujników Wbudowany web-serwer SNMP

35 Manager SNMP

36 Maskownica szybkiego montażu bez narzędziowa

37 apranet najnowsze rozwiązania w twojej serwerowni Dziękujemy za uwagę
