1 Ekonomiczne systemy odczytu i rozliczania energii elektrycznej i innych mediów

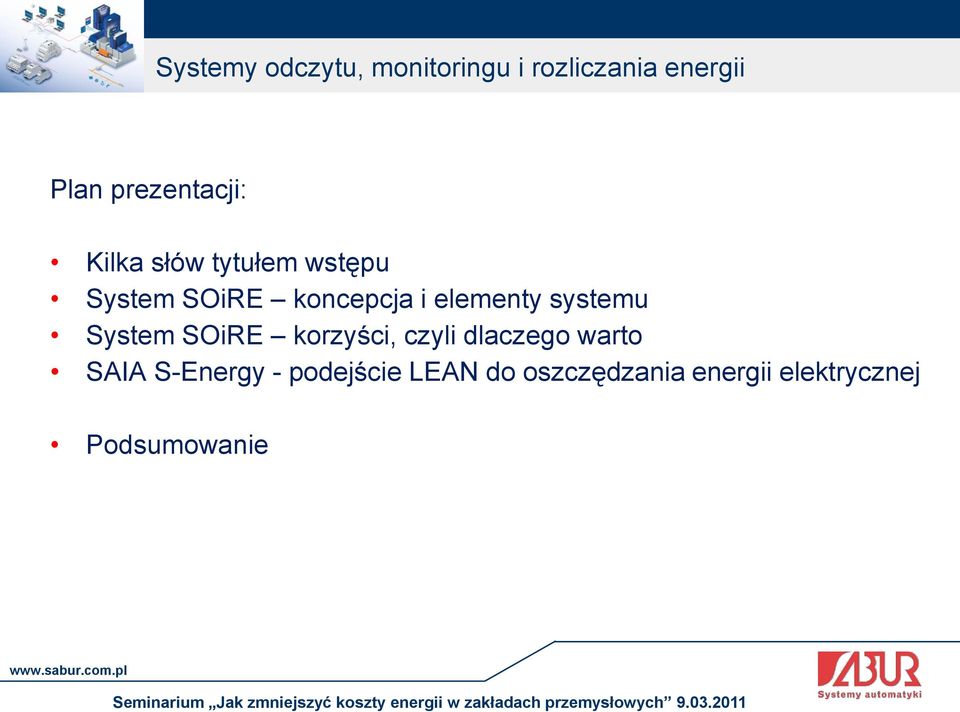

2 Systemy odczytu, monitoringu i rozliczania energii Plan prezentacji: Kilka słów tytułem wstępu System SOiRE koncepcja i elementy systemu System SOiRE korzyści, czyli dlaczego warto SAIA S-Energy - podejście LEAN do oszczędzania energii elektrycznej Podsumowanie

3 Systemy odczytu, monitoringu i rozliczania energii Coraz więcej czynników wymuszających efektywne wykorzystywanie energii: Wzrost cen energii, Rosnące globalne zapotrzebowanie na energię, Koncepcja Zielonej Energii, Ograniczenie emisji CO2, Zaostrzone przepisy i normy techniczne

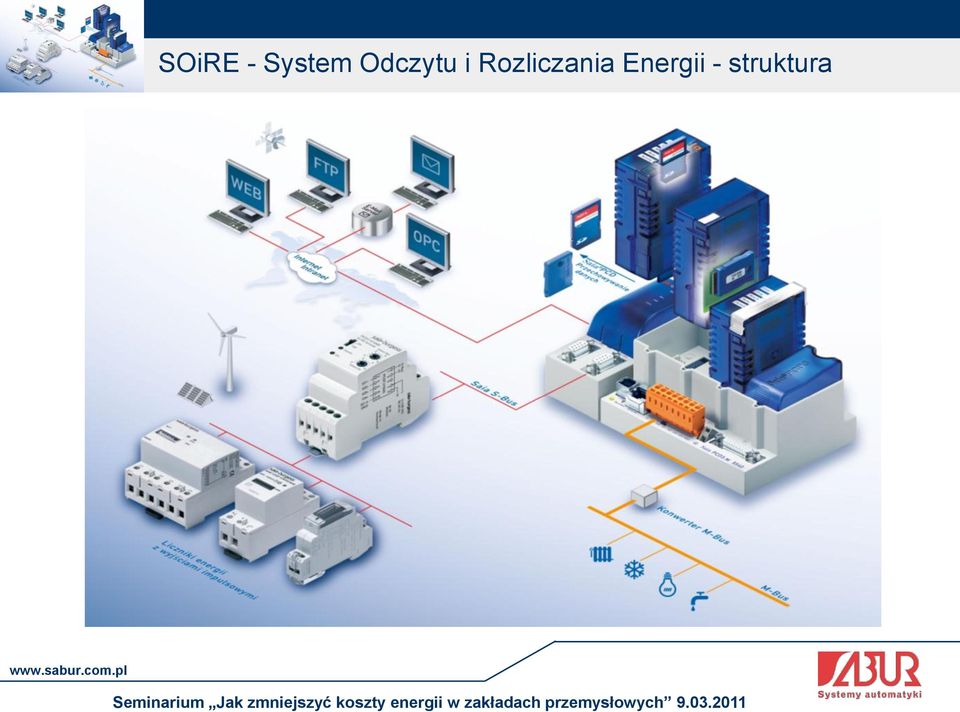

4 SOiRE - System Odczytu i Rozliczania Energii - struktura SOiRE zapewnia: Zbieranie, przechowywanie, transmisję danych do innych systemów (np. BMS różnych producentów) Wizualizację danych wbudowany WEB Server, Otwartość i skalowalność systemu łatwa rozbudowa, Możliwość monitorowania i rozliczania innych mediów (liczniki innych producentów).

5 Komponenty SOiRE - liczniki energii elektrycznej pełna gama Liczniki energii 1-fazowe i 3-fazowe,1T, 2T: Pomiar bezpośredni, półpośredni, Montaż na szynie DIN, szerokość tylko 4S (70mm)! Klasa dokładności B (1 wg EN ), Prąd maksymalny 32 A, 65A, 6 A, Wyjście impulsowe 100, 1000 imp/kwh, lub RS485 Sbus, M-bus, Zakres temperatur C ( C), Pojemność wskaźnika ,9 kwh, Zgodność z dyrektywą MID dopuszczenie do rozliczeń

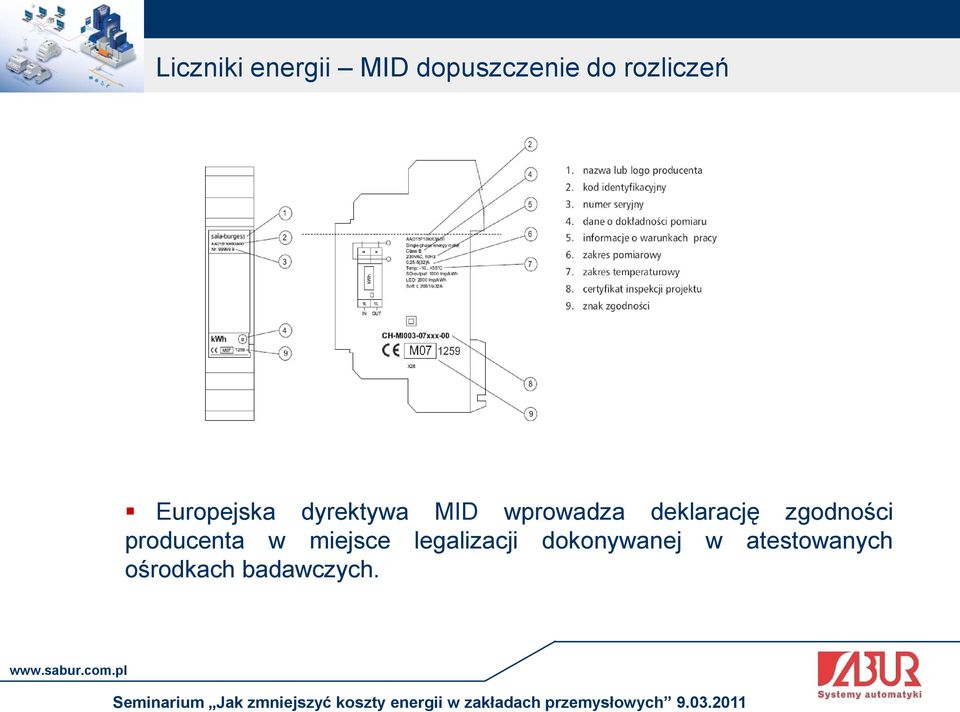

6 Liczniki energii MID dopuszczenie do rozliczeń Europejska dyrektywa MID wprowadza deklarację zgodności producenta w miejsce legalizacji dokonywanej w atestowanych ośrodkach badawczych.

7 PCD7.H104S moduł odczytu i transmisji danych logger Moduły PCD7.H104 zbierają informacje z liczników mediów, zapisują dane w nieulotnej pamięci, PCD3 odczytuje stan ich pamięci.

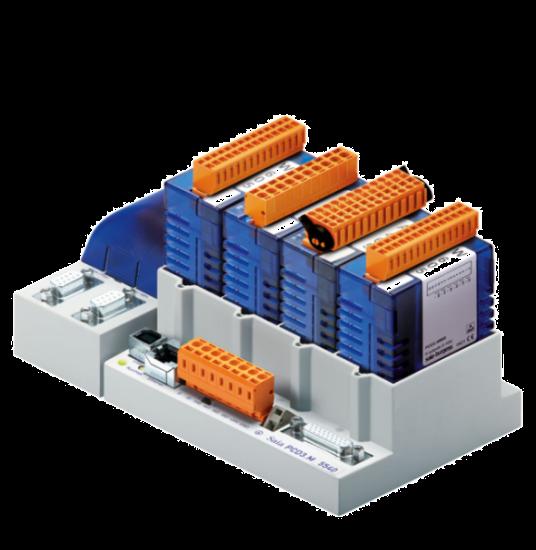

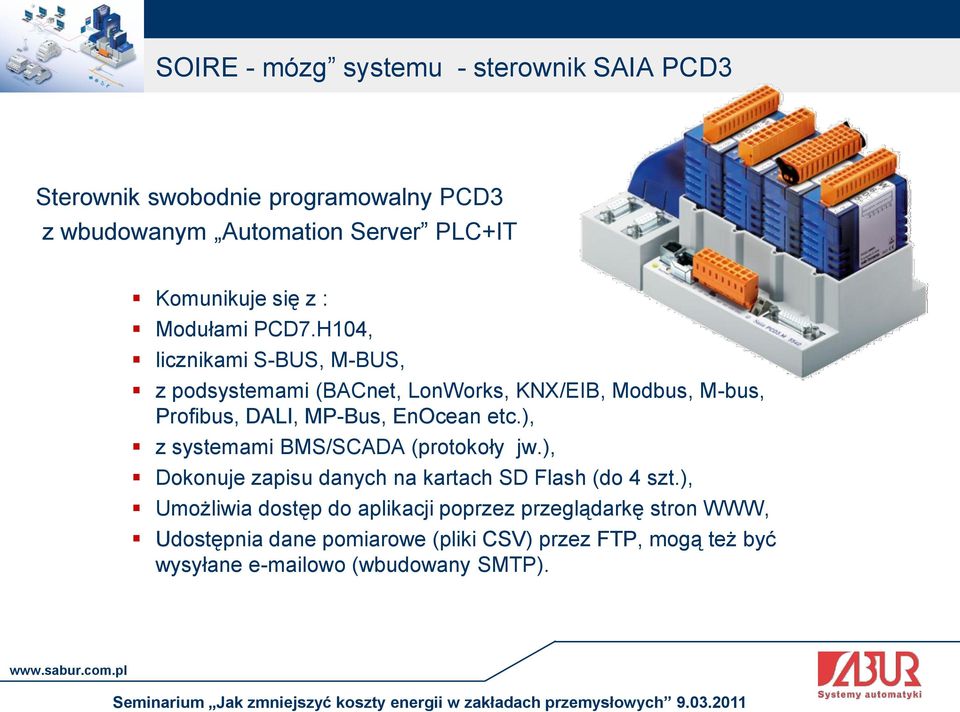

8 SOIRE - mózg systemu - sterownik SAIA PCD3 Sterownik swobodnie programowalny PCD3 z wbudowanym Automation Server PLC+IT Komunikuje się z : Modułami PCD7.H104, licznikami S-BUS, M-BUS, z podsystemami (BACnet, LonWorks, KNX/EIB, Modbus, M-bus, Profibus, DALI, MP-Bus, EnOcean etc.), z systemami BMS/SCADA (protokoły jw.), Dokonuje zapisu danych na kartach SD Flash (do 4 szt.), Umożliwia dostęp do aplikacji poprzez przeglądarkę stron WWW, Udostępnia dane pomiarowe (pliki CSV) przez FTP, mogą też być wysyłane owo (wbudowany SMTP).

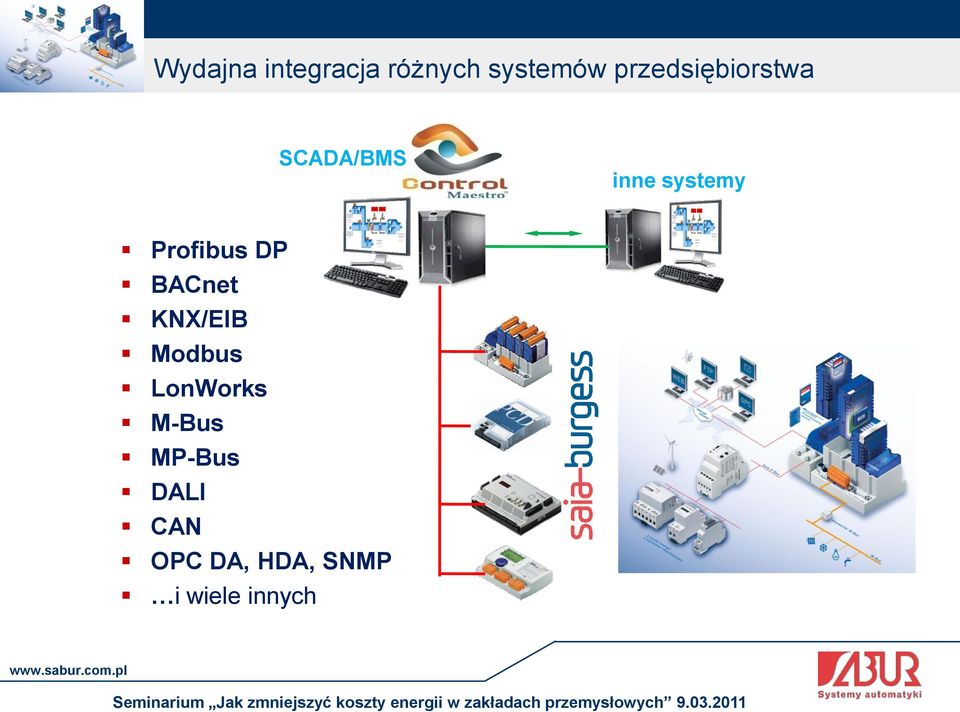

9 Wydajna integracja różnych systemów przedsiębiorstwa SCADA/BMS inne systemy Profibus DP BACnet KNX/EIB Modbus LonWorks M-Bus MP-Bus DALI CAN OPC DA, HDA, SNMP i wiele innych

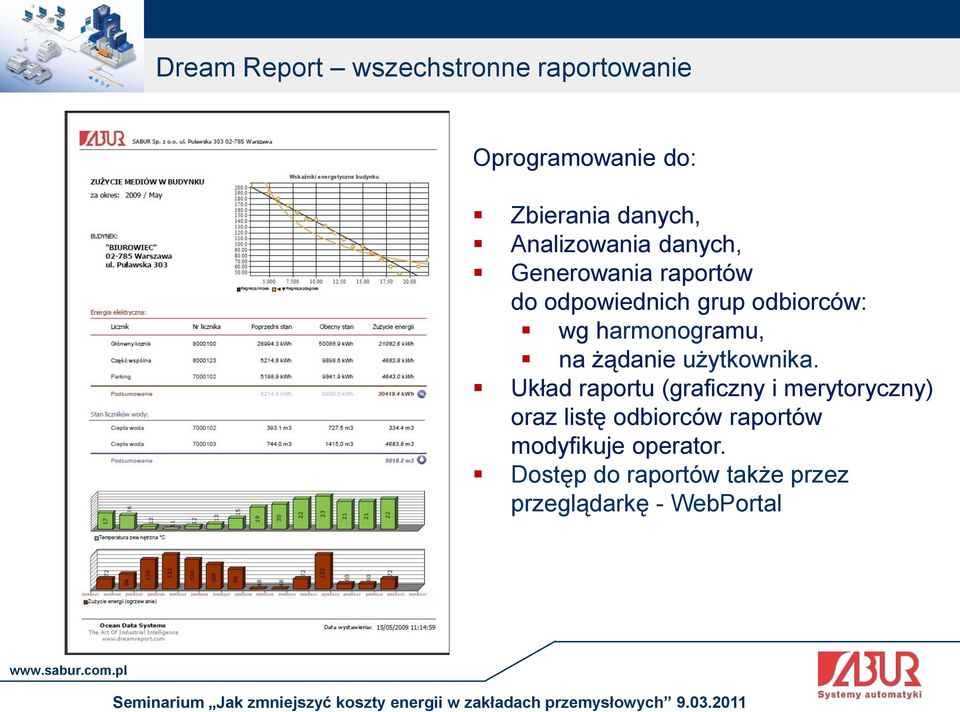

10 Dream Report wszechstronne raportowanie Oprogramowanie do: Zbierania danych, Analizowania danych, Generowania raportów do odpowiednich grup odbiorców: wg harmonogramu, na żądanie użytkownika. Układ raportu (graficzny i merytoryczny) oraz listę odbiorców raportów modyfikuje operator. Dostęp do raportów także przez przeglądarkę - WebPortal

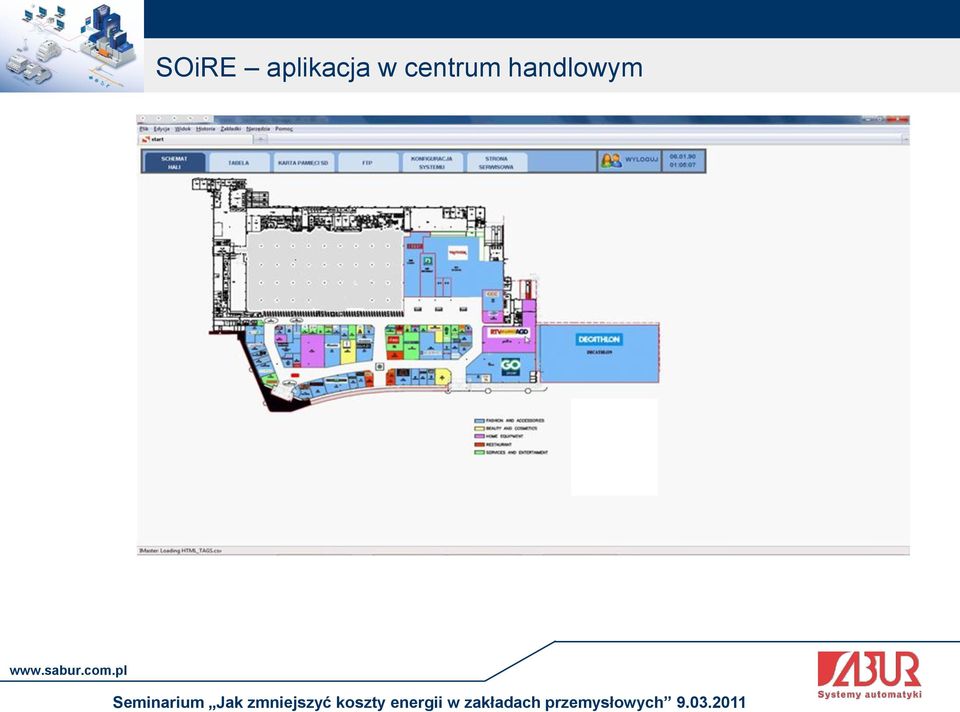

11 SOiRE aplikacja w centrum handlowym

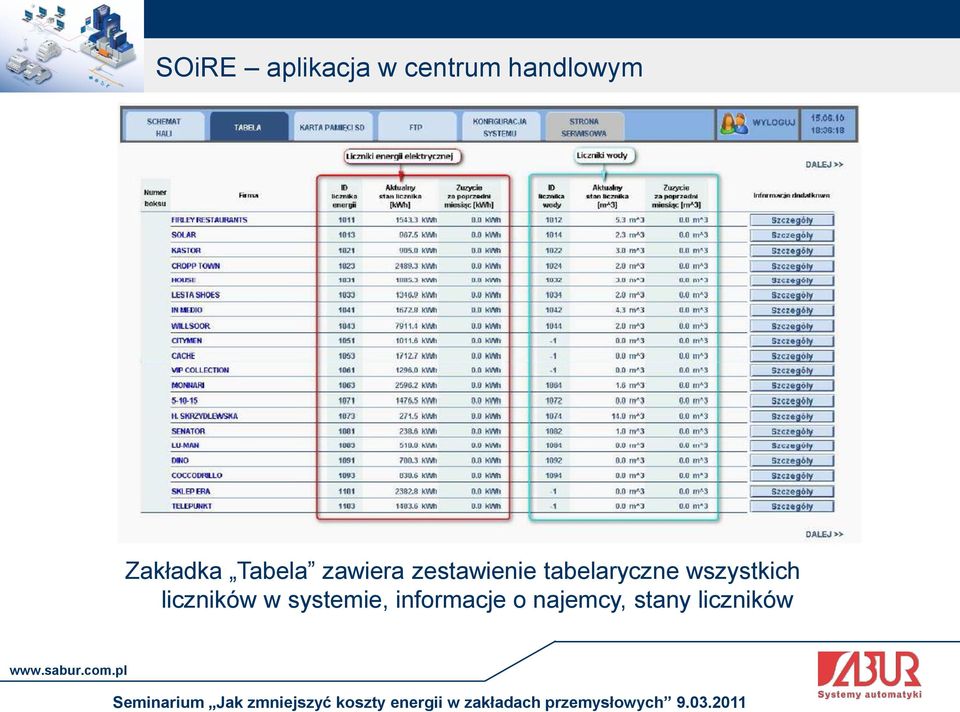

12 SOiRE aplikacja w centrum handlowym Zakładka Tabela zawiera zestawienie tabelaryczne wszystkich liczników w systemie, informacje o najemcy, stany liczników

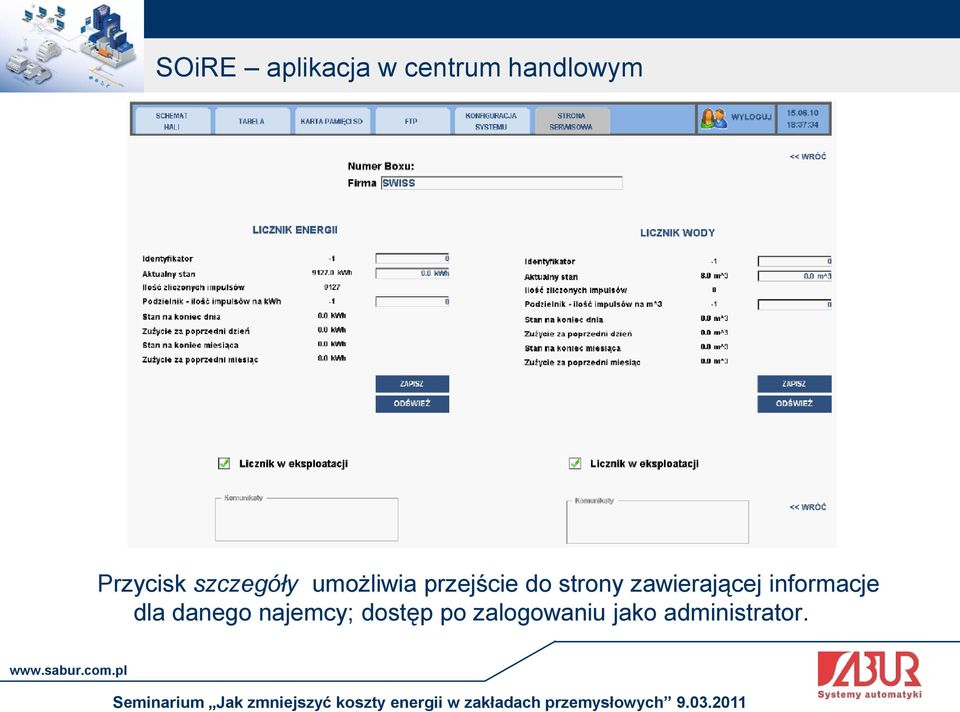

13 SOiRE aplikacja w centrum handlowym Przycisk szczegóły umożliwia przejście do strony zawierającej informacje dla danego najemcy; dostęp po zalogowaniu jako administrator.

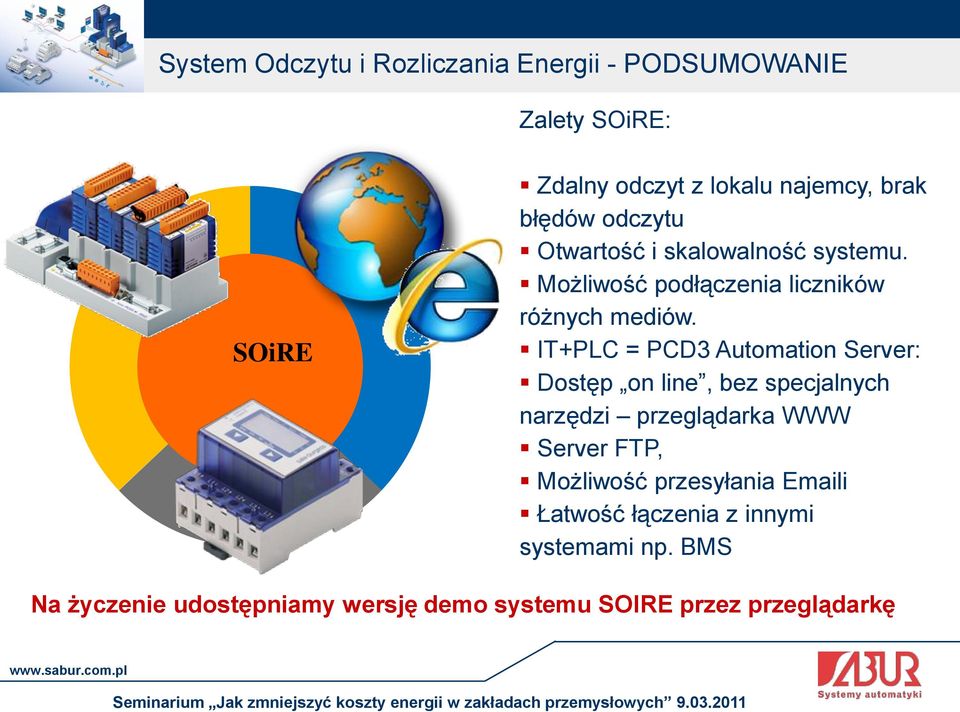

14 System Odczytu i Rozliczania Energii - PODSUMOWANIE Zalety SOiRE: SOiRE Zdalny odczyt z lokalu najemcy, brak błędów odczytu Otwartość i skalowalność systemu. Możliwość podłączenia liczników różnych mediów. IT+PLC = PCD3 Automation Server: Dostęp on line, bez specjalnych narzędzi przeglądarka WWW Server FTP, Możliwość przesyłania i Łatwość łączenia z innymi systemami np. BMS Na życzenie udostępniamy wersję demo systemu SOIRE przez przeglądarkę

15 Saia S-Energy - zarządzanie zużyciem energii bez zbędnych kosztów i barier Część druga prezentacji

16 Zapraszamy do współpracy SABUR Sp. z o.o. ul. Puławska Warszawa Tel Fax sabur@sabur.com.pl

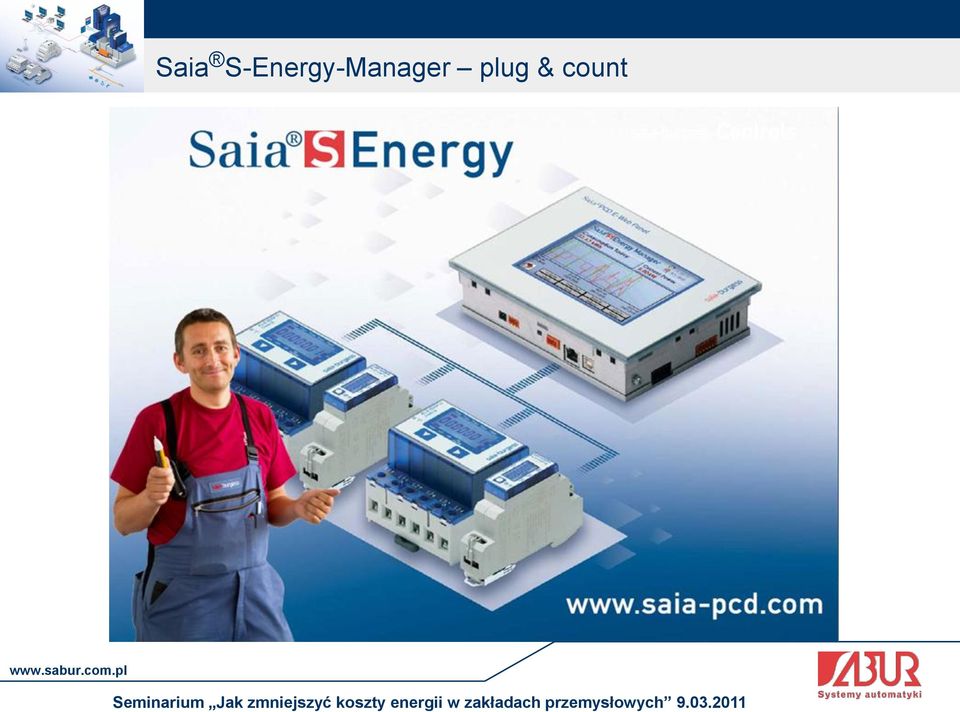

17 Saia S-Energy-Manager plug & count

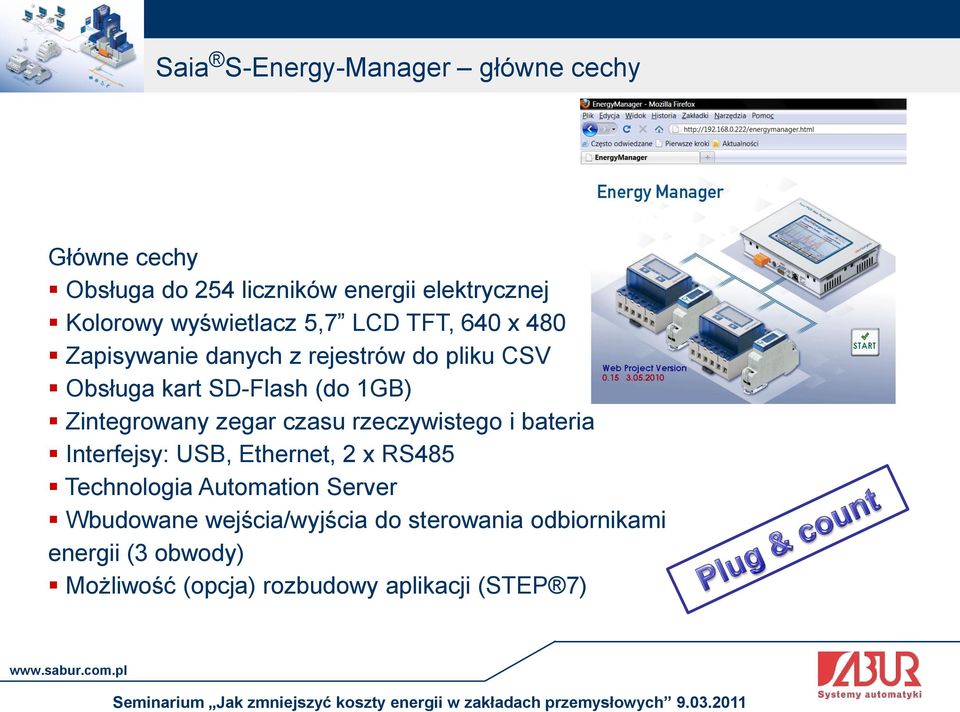

18 Saia S-Energy-Manager główne cechy Główne cechy Obsługa do 254 liczników energii elektrycznej Kolorowy wyświetlacz 5,7 LCD TFT, 640 x 480 Zapisywanie danych z rejestrów do pliku CSV Obsługa kart SD-Flash (do 1GB) Zintegrowany zegar czasu rzeczywistego i bateria Interfejsy: USB, Ethernet, 2 x RS485 Technologia Automation Server Wbudowane wejścia/wyjścia do sterowania odbiornikami energii (3 obwody) Możliwość (opcja) rozbudowy aplikacji (STEP 7)

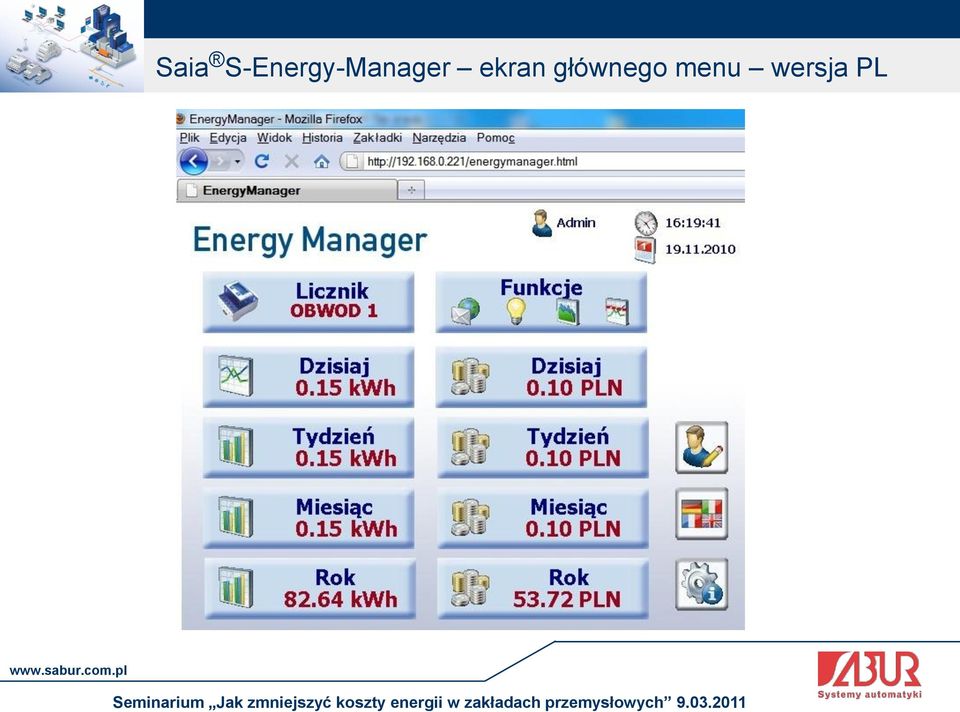

19 Saia S-Energy-Manager ekran głównego menu wersja PL

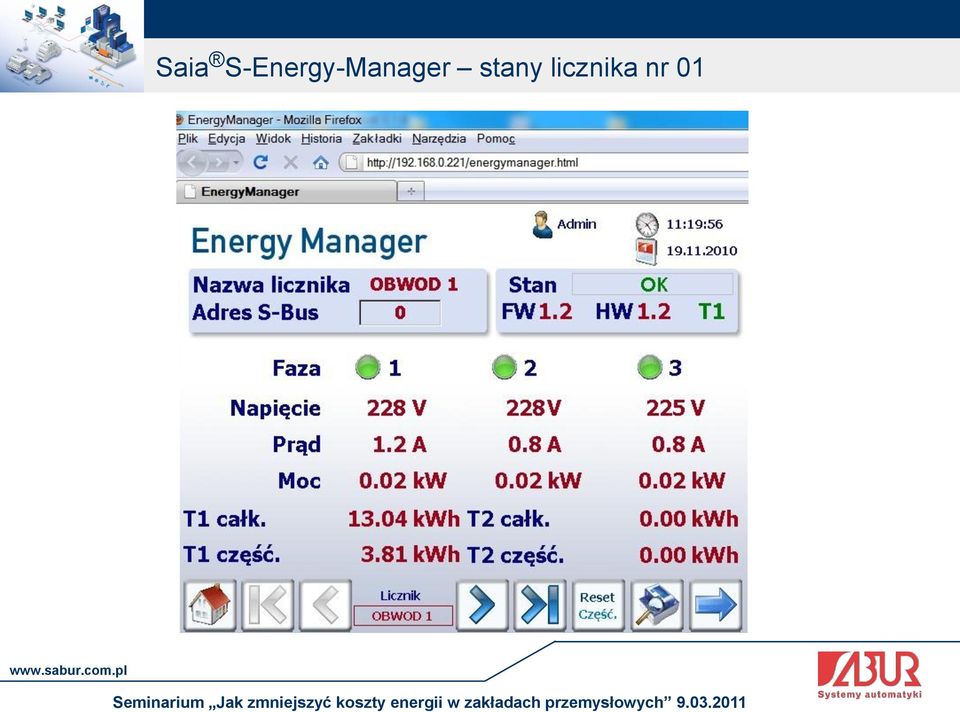

20 Saia S-Energy-Manager stany licznika nr 01

21 Saia S-Energy-Manager zużycie tygodniowe

22 Saia S-Energy-Manager koszty miesięczne

23 Saia S-Energy-Manager sterowanie odbiornikami energii

24 Saia S-Energy-Manager - Podsumowanie Korzyści: Prostota instalacji, uruchomienia i obsługi. Brak konieczności programowania, konfiguracji dokonuje się w setupie panelu, Zestaw gotowy do pracy natychmiast po montażu, Możliwość budowy instalacji krok po kroku rozłożenie kosztów w czasie, Opcja rozszerzenia aplikacji wizualizacyjnej Wbudowana technologia Automation Server

25 Zdalny dostęp aplikacje na ipad, iphone, Windows Sidebar SEnergy by Cirrus App Windows Sidebar Gadget IniNet App (MicroBrower) dd9-a f-877c-b1c295a1a320&pl=1&bt=1 25

26 Kim jesteśmy, jak działamy? Rok założenia: 1993 Siedziba główna: Warszawa Oddziały: Katowice Gdynia Działalność: Przedstawicielstwo Wsparcie techniczne i marketingowe Sieć firm partnerskich Szkolenia dla integratorów i użytkowników 26

27 Certyfikaty, nagrody, wyróżnienia Certyfikat ISO 9001 od 2004 Gazele Biznesu Złote medale targów AUTOMATICON Certyfikaty i Laury Przedsiębiorstwo FAIR PLAY I wiele innych nagród i wyróżnień 27

28 Zapraszamy do współpracy SABUR Sp. z o.o. ul. Puławska Warszawa Tel Fax sabur@sabur.com.pl

29 Automation Server w praktyce - Cozyhome COZYHOME is based on the Saia-Burgess PCDhardware-platform of with onboard Automation Server. Sais-Burgess controllers are freely programmable. A Saia system integrator customizes it to fit your wishes and requirements, thus creating the highest possible comfort at the lowest possible energy consumption level. Use your iphone, ipod-touch or your ipad to control your environment, either via WLAN when you are at home or via internet when you are out. You may improve your safety by using a VPN-Gateway to protect your home from unauthorized access. Find a Saia-System-Integrator who integrates a Saia-PCD in your house and download COZYHOME from the AppStore. It is as simple as that. (1:43)
