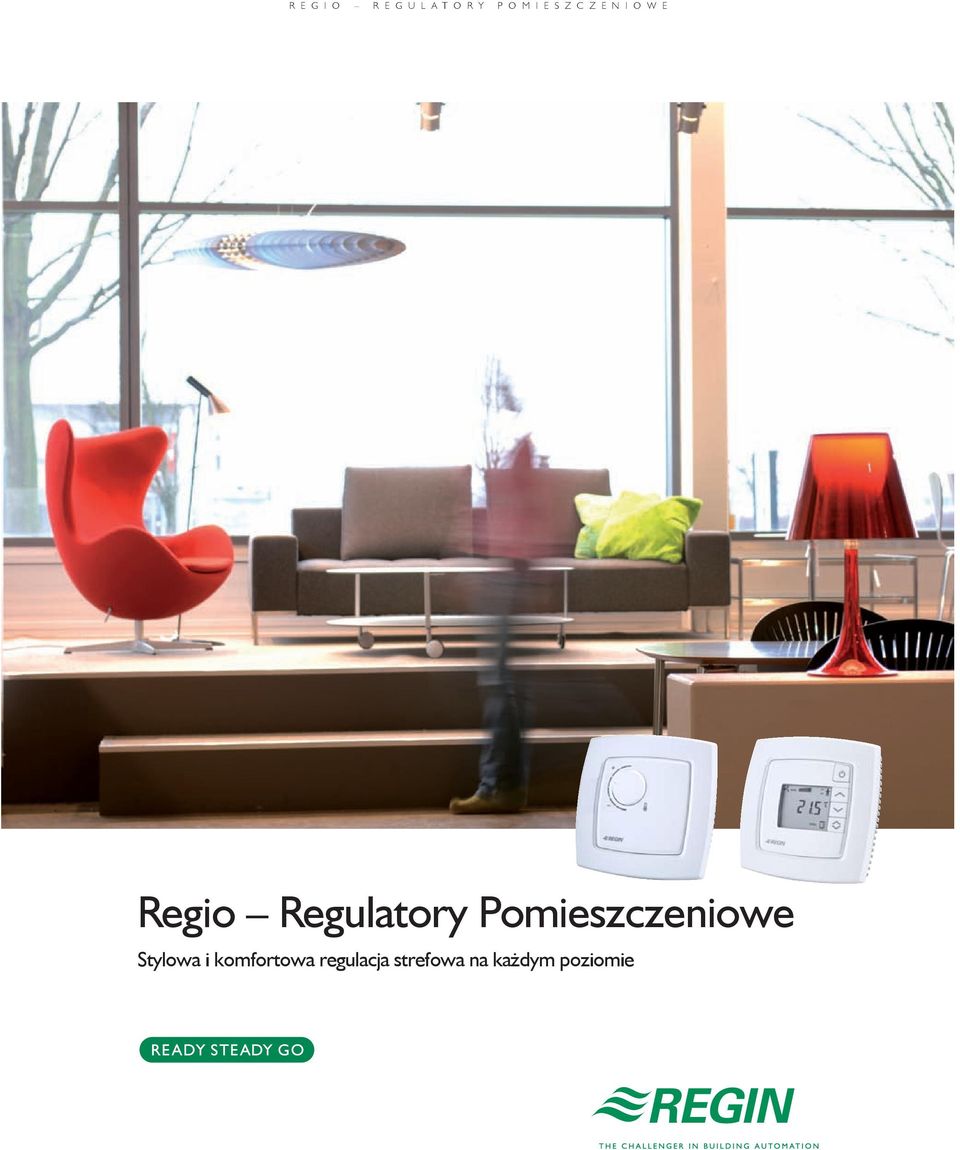

1 Regio Regulatory Pomieszczeniowe Stylowa i komfortowa regulacja strefowa na każdym poziomie

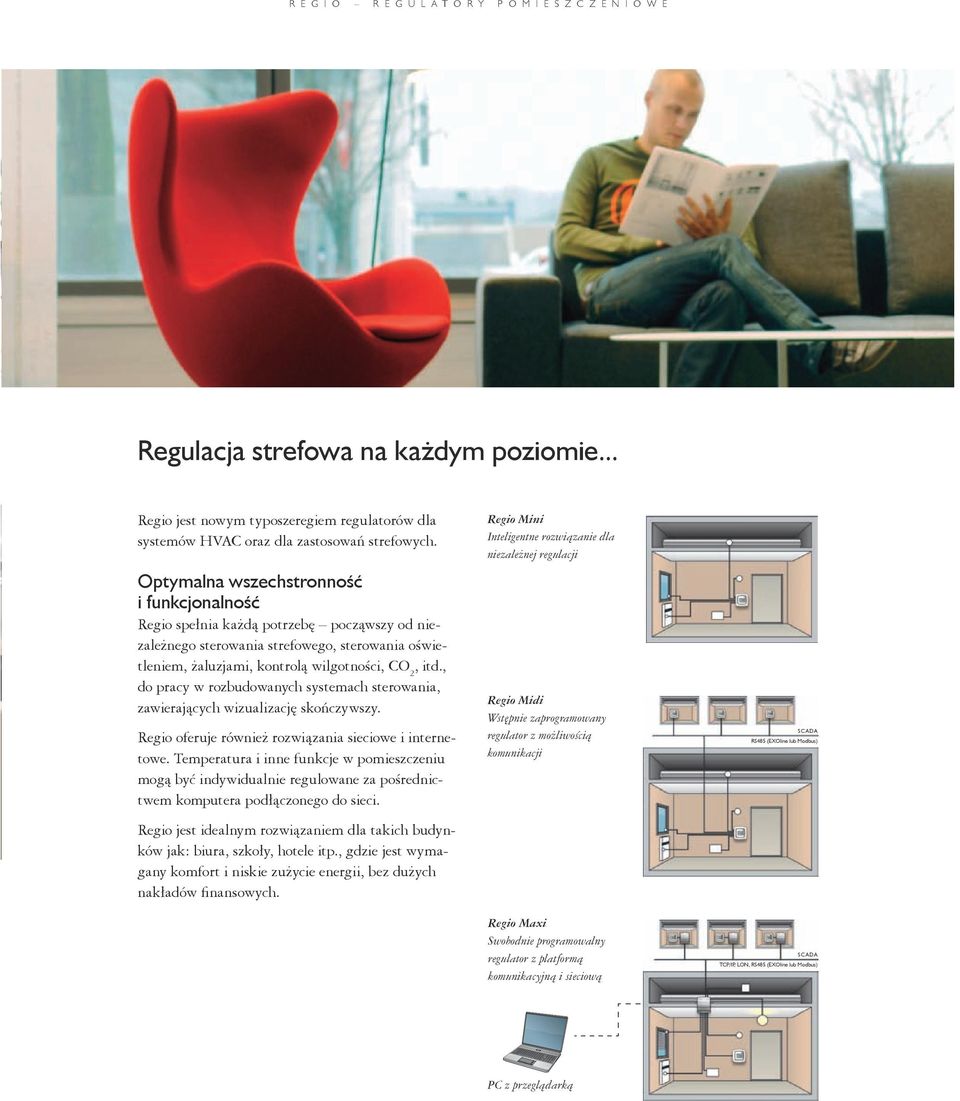

2 Regulacja strefowa na każdym poziomie... Regio jest nowym typoszeregiem regulatorów dla systemów HVAC oraz dla zastosowań strefowych. Optymalna wszechstronność i funkcjonalność Regio spełnia każdą potrzebę począwszy od niezależnego sterowania strefowego, sterowania oświetleniem, żaluzjami, kontrolą wilgotności, CO 2, itd., do pracy w rozbudowanych systemach sterowania, zawierających wizualizację skończywszy. Regio oferuje również rozwiązania sieciowe i internetowe. Temperatura i inne funkcje w pomieszczeniu mogą być indywidualnie regulowane za pośrednictwem komputera podłączonego do sieci. Regio jest idealnym rozwiązaniem dla takich budynków jak: biura, szkoły, hotele itp., gdzie jest wymagany komfort i niskie zużycie energii, bez dużych nakładów finansowych. Regio Mini Inteligentne rozwiązanie dla niezależnej regulacji Regio Midi Wstępnie zaprogramowany regulator komunikacji Regio Maxi Swobodnie programowalny regulator z platformą komunikacyjną i sieciową SCADA RS485 (EXOline lub Modbus) SCADA TCP/IP, LON, RS485 (EXOline lub Modbus) PC z przeglądarką

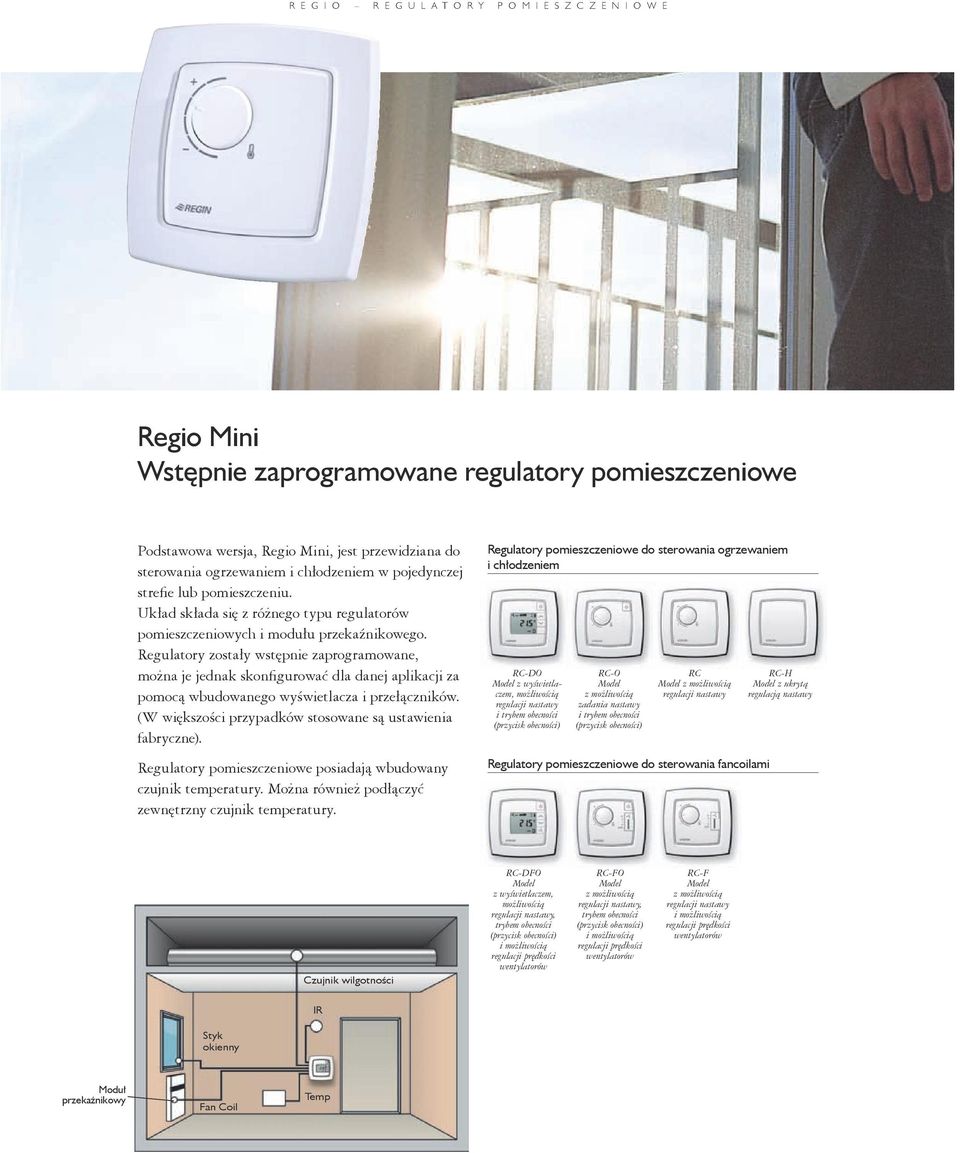

3 Regio Mini Wstępnie zaprogramowane regulatory pomieszczeniowe Podstawowa wersja, Regio Mini, jest przewidziana do sterowania ogrzewaniem i chłodzeniem w pojedynczej strefie lub pomieszczeniu. Układ składa się z różnego typu regulatorów pomieszczeniowych i modułu przekaźnikowego. Regulatory zostały wstępnie zaprogramowane, można je jednak skonfigurować dla danej aplikacji za pomocą wbudowanego wyświetlacza i przełączników. (W większości przypadków stosowane są ustawienia fabryczne). Regulatory pomieszczeniowe posiadają wbudowany czujnik temperatury. Można również podłączyć zewnętrzny czujnik temperatury. Regulatory pomieszczeniowe do sterowania ogrzewaniem i chłodzeniem RC-DO z wyświetlaczem, możliwością RC-O zadania nastawy RC Regulatory pomieszczeniowe do sterowania fancoilami RC-H z ukrytą regulacją nastawy Czujnik wilgotności RC-DFO z wyświetlaczem, możliwością, RC-FO, RC-F IR Styk okienny Moduł przekaźnikowy Fan Coil Temp

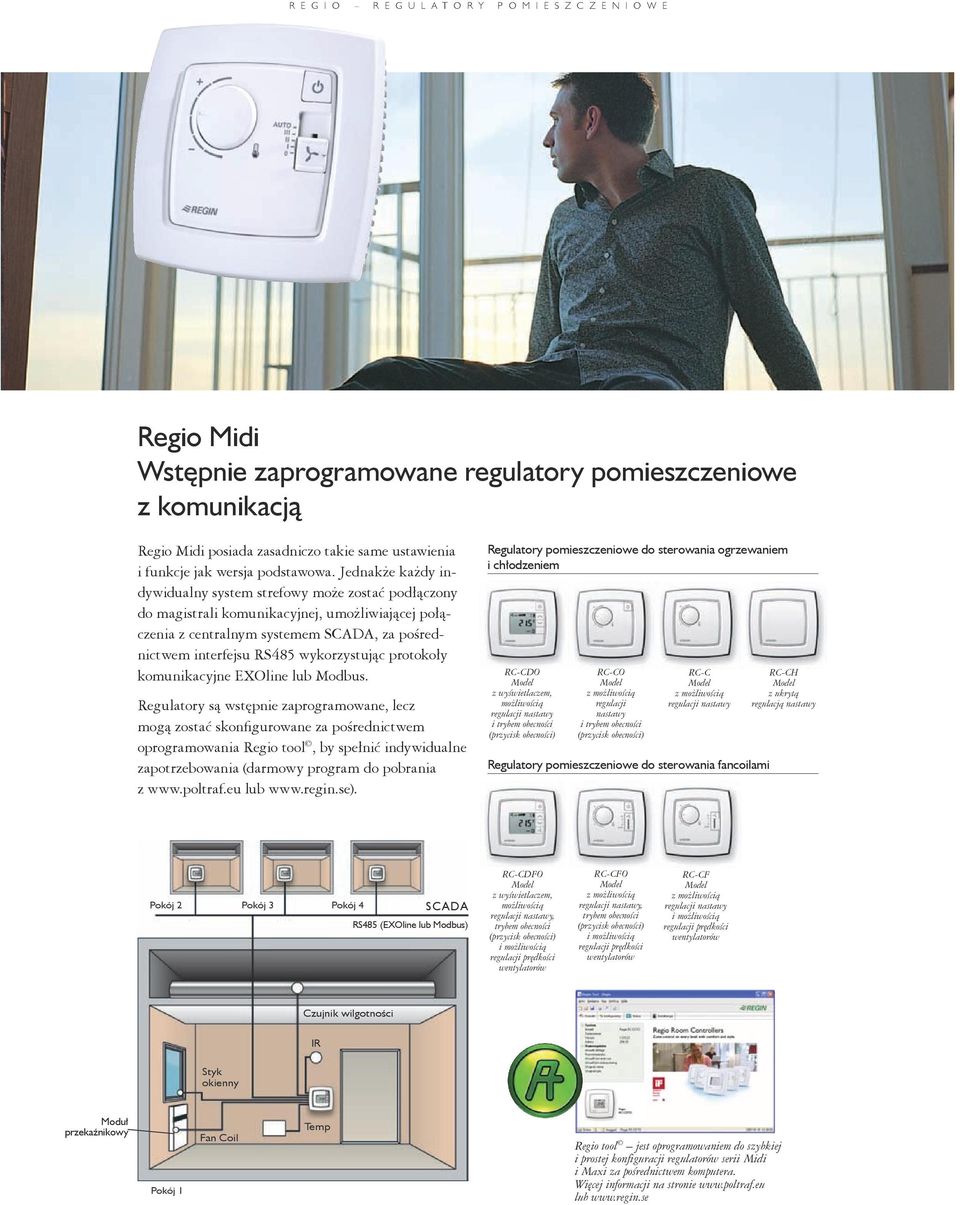

4 Regio Midi Wstępnie zaprogramowane regulatory pomieszczeniowe z komunikacją Regio Midi posiada zasadniczo takie same ustawienia i funkcje jak wersja podstawowa. Jednakże każdy indywidualny system strefowy może zostać podłączony do magistrali komunikacyjnej, umożliwiającej połączenia z centralnym systemem SCADA, za pośrednictwem interfejsu RS485 wykorzystując protokoły komunikacyjne EXOline lub Modbus. Regulatory są wstępnie zaprogramowane, lecz mogą zostać skonfigurowane za pośrednictwem oprogramowania Regio tool, by spełnić indywidualne zapotrzebowania (darmowy program do pobrania z lub Regulatory pomieszczeniowe do sterowania ogrzewaniem i chłodzeniem RC-CDO z wyświetlaczem, możliwością RC-CO regulacji nastawy RC-C Regulatory pomieszczeniowe do sterowania fancoilami RC-CH z ukrytą regulacją nastawy Pokój 2 Pokój 3 Pokój 4 SCADA RS485 (EXOline lub Modbus) RC-CDFO z wyświetlaczem, możliwością, RC-CFO, RC-CF Czujnik wilgotności IR Styk okienny Moduł przekaźnikowy Pokój 1 Fan Coil Temp Regio tool jest oprogramowaniem do szybkiej i prostej konfiguracji regulatorów serii Midi i Maxi za pośrednictwem komputera. Więcej informacji na stronie lub

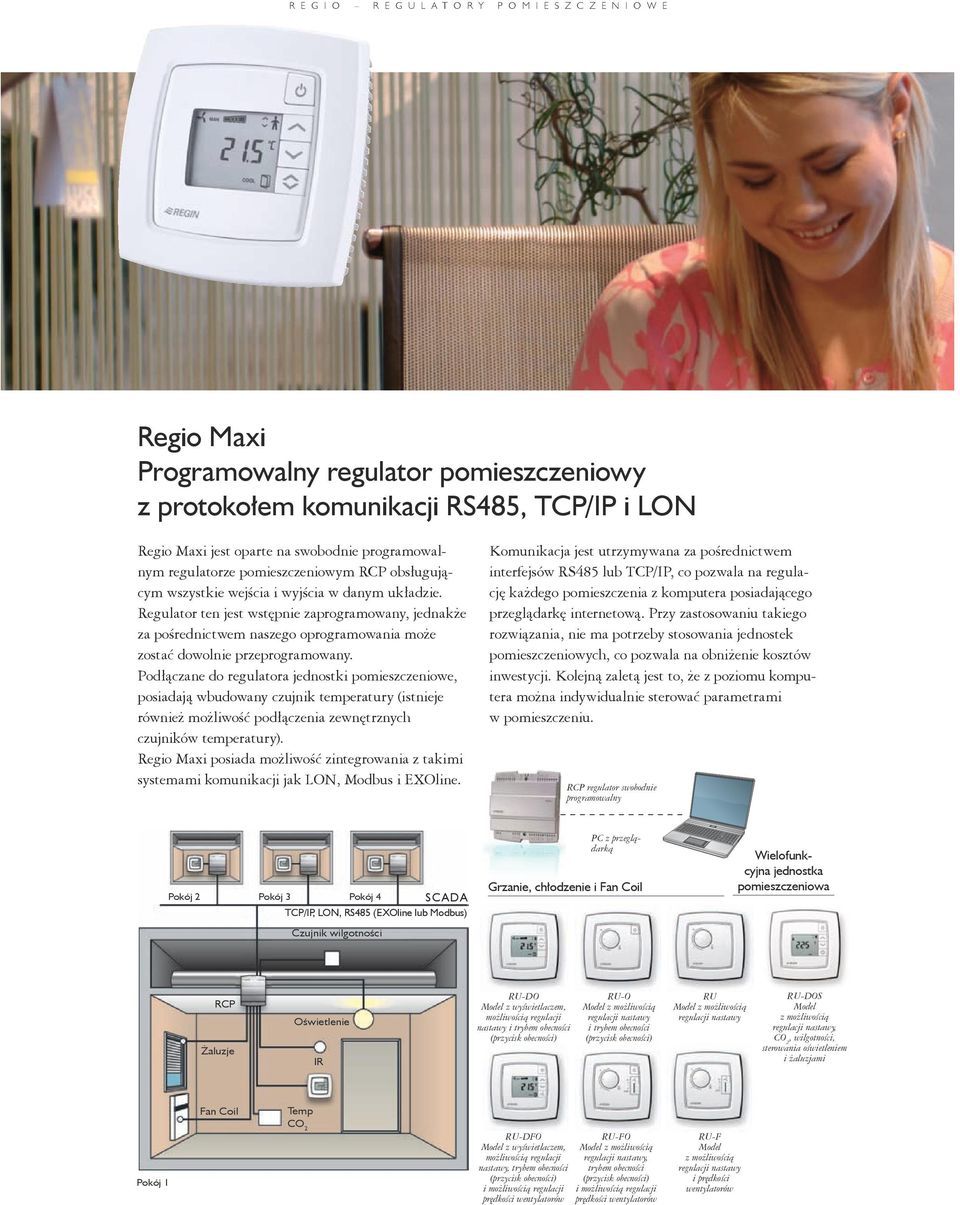

5 Regio Maxi Programowalny regulator pomieszczeniowy z protokołem komunikacji RS485, TCP/IP i LON Regio Maxi jest oparte na swobodnie programowalnym regulatorze pomieszczeniowym RCP obsługującym wszystkie wejścia i wyjścia w danym układzie. Regulator ten jest wstępnie zaprogramowany, jednakże za pośrednictwem naszego oprogramowania może zostać dowolnie przeprogramowany. Podłączane do regulatora jednostki pomieszczeniowe, posiadają wbudowany czujnik temperatury (istnieje również możliwość podłączenia zewnętrznych czujników temperatury). Regio Maxi posiada możliwość zintegrowania z takimi systemami komunikacji jak LON, Modbus i EXOline. Komunikacja jest utrzymywana za pośrednictwem interfejsów RS485 lub TCP/IP, co pozwala na regulację każdego pomieszczenia z komputera posiadającego przeglądarkę internetową. Przy zastosowaniu takiego rozwiązania, nie ma potrzeby stosowania jednostek pomieszczeniowych, co pozwala na obniżenie kosztów inwestycji. Kolejną zaletą jest to, że z poziomu komputera można indywidualnie sterować parametrami w pomieszczeniu. RCP regulator swobodnie programowalny Pokój 2 Pokój 3 Pokój 4 SCADA TCP/IP, LON, RS485 (EXOline lub Modbus) Czujnik wilgotności Grzanie, chłodzenie i Fan Coil PC z przeglądarką Wielofunkcyjna jednostka pomieszczeniowa RCP Żaluzje Oświetlenie IR RU-DO z wyświetlaczem, możliwością regulacji nastawy RU-O RU RU-DOS, CO 2, wilgotności, sterowania oświetleniem i żaluzjami Pokój 1 Fan Coil Temp CO 2 RU-DFO z wyświetlaczem, możliwością regulacji nastawy, regulacji prędkości RU-FO, regulacji prędkości RU-F i prędkości

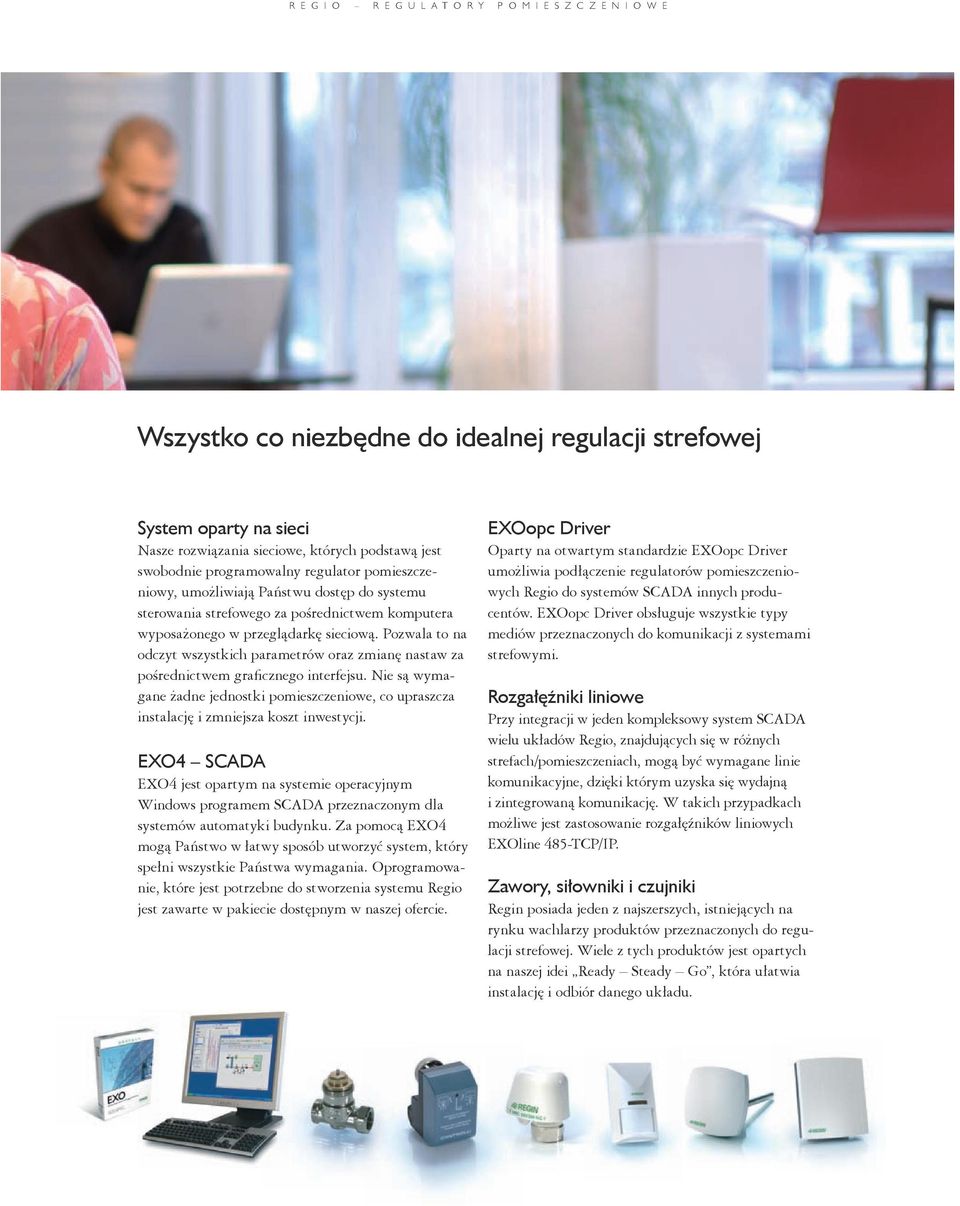

6 Wszystko co niezbędne do idealnej regulacji strefowej System oparty na sieci Nasze rozwiązania sieciowe, których podstawą jest swobodnie programowalny regulator pomieszczeniowy, umożliwiają Państwu dostęp do systemu sterowania strefowego za pośrednictwem komputera wyposażonego w przeglądarkę sieciową. Pozwala to na odczyt wszystkich parametrów oraz zmianę nastaw za pośrednictwem graficznego interfejsu. Nie są wymagane żadne jednostki pomieszczeniowe, co upraszcza instalację i zmniejsza koszt inwestycji. EXO4 SCADA EXO4 jest opartym na systemie operacyjnym Windows programem SCADA przeznaczonym dla systemów automatyki budynku. Za pomocą EXO4 mogą Państwo w łatwy sposób utworzyć system, który spełni wszystkie Państwa wymagania. Oprogramowanie, które jest potrzebne do stworzenia systemu Regio jest zawarte w pakiecie dostępnym w naszej ofercie. EXOopc Driver Oparty na otwartym standardzie EXOopc Driver umożliwia podłączenie regulatorów pomieszczeniowych Regio do systemów SCADA innych producentów. EXOopc Driver obsługuje wszystkie typy mediów przeznaczonych do komunikacji z systemami strefowymi. Rozgałęźniki liniowe Przy integracji w jeden kompleksowy system SCADA wielu układów Regio, znajdujących się w różnych strefach/pomieszczeniach, mogą być wymagane linie komunikacyjne, dzięki którym uzyska się wydajną i zintegrowaną komunikację. W takich przypadkach możliwe jest zastosowanie rozgałęźników liniowych EXOline 485-TCP/IP. Zawory, siłowniki i czujniki Regin posiada jeden z najszerszych, istniejących na rynku wachlarzy produktów przeznaczonych do regulacji strefowej. Wiele z tych produktów jest opartych na naszej idei Ready Steady Go, która ułatwia instalację i odbiór danego układu.

7 w stylowym wzornictwie Regio posiada nowoczesny wygląd oraz subtelną elegancję, które wzbogacają każde otoczenie. Wykonane w uniwersalnym, białym kolorze ramka oraz panel główny, umożliwiają zastosowanie Regio w niemal każdym pomieszczeniu. Zastosowania: Chłodzone sufity i grzejniki Układy fancoili Systemy VAV Regulacja i monitorowanie temperatury pomieszczenia, jakości powietrza i wilgotności, jak również sterowanie oświetleniem i żaluzjami. Regio został opracowany zgodnie z naszą ideą Ready-Steady-Go, która upraszcza każdy etap od instalacji do zarządzania. Kluczowe cechy: Funkcjonowanie autonomiczne lub w ramach systemu Wstępnie skonfigurowany w celu umożliwienia natychmiastowego działania (bezpośrednio po montażu) Grzanie i/lub chłodzenie Komunikacja za pośrednictwem EXOline TCP/IP lub RS485, Modbus RS485 oraz LON Oprogramowanie Regio tool do łatwej i szybkiej konfiguracji

8 R E G I N S Y S T E M Y A U T O M A T Y K I B U D Y N K Ó W POLTRAF SPÓŁKA Z O. O. JEST CERTYFIKOWANYM DYSTRYBUTOREM URZĄDZEŃ I KOMPLETNYCH SYSTEMÓW BMS FIRMY REGIN W POLSCE AB Regin Head office, Marketing, Sales and Logistics Box 116 Tel: SE Kållered Fax: info@regin.se Wyłączne przedstawicielstwo i dystrybucja w Polsce POLTRAF Sp. z o.o. ul. Czarny Dwór Gdańsk tel fax info@poltraf.com.pl POLTRAF Sp. z o.o. Biuro Regionalne ul. Rzemieślnicza 1/ Kraków tel fax tel. kom krakow@poltraf.com.pl BR REGIO EN wendelbo.com
