Aktywny serwer sieciowy (WMUC-EM):

Transkrypt

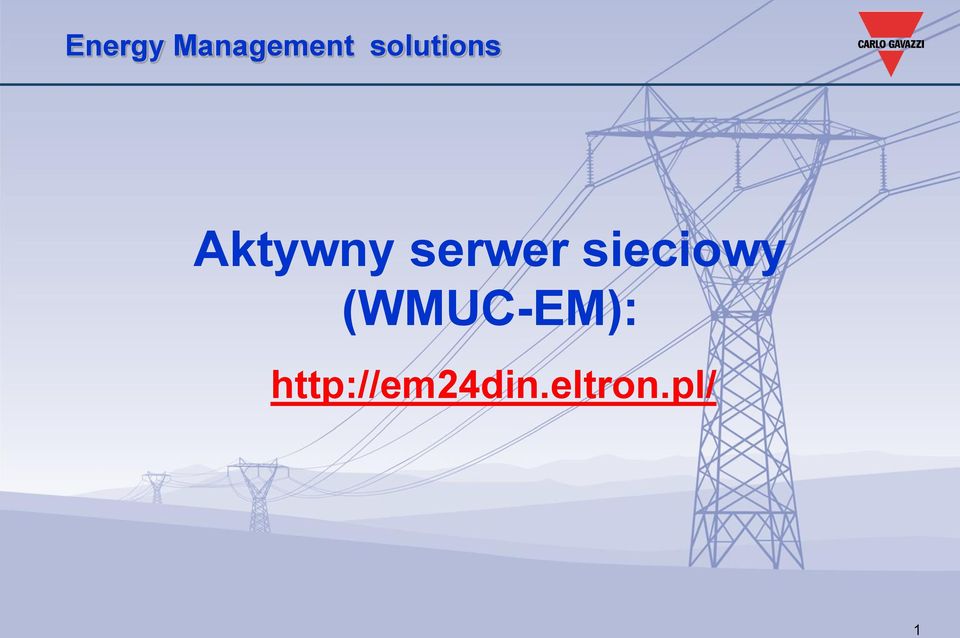

1 Aktywny serwer sieciowy (WMUC-EM): 1

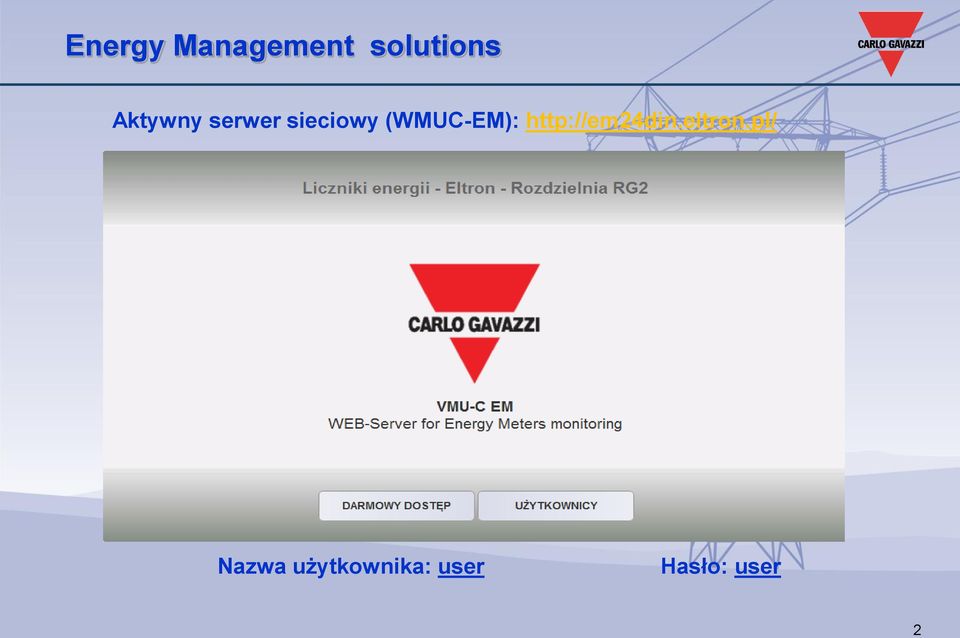

2 Aktywny serwer sieciowy (WMUC-EM): Nazwa użytkownika: user Hasło: user 2

3 Aktywny serwer sieciowy (WMUC-EM): Swobodny dostęp ( ) Brak dostępnych ikon do przeglądania 3

4 Aktywny serwer sieciowy (WMUC-EM): Dostęp użytkownika ( ) Z dostępnymi ikonami do przeglądania, ale bez ikony Setup [konfiguracja] Nazwa użytkownika: user Hasło: user 4

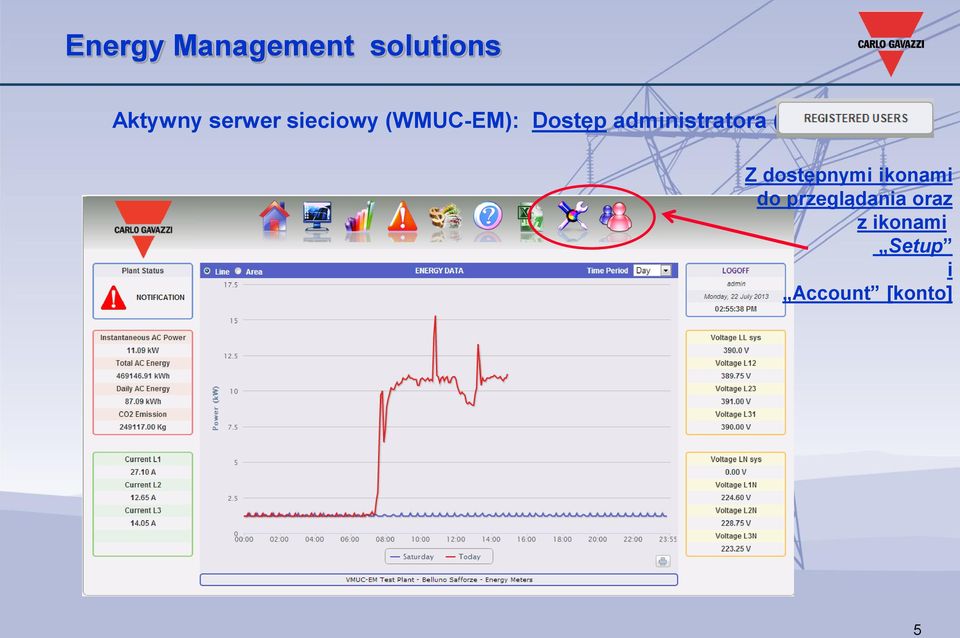

5 Aktywny serwer sieciowy (WMUC-EM): Dostęp administratora ( ) Z dostępnymi ikonami do przeglądania oraz z ikonami Setup i Account [konto] Nazwa użytkownika: user Hasło: user 5

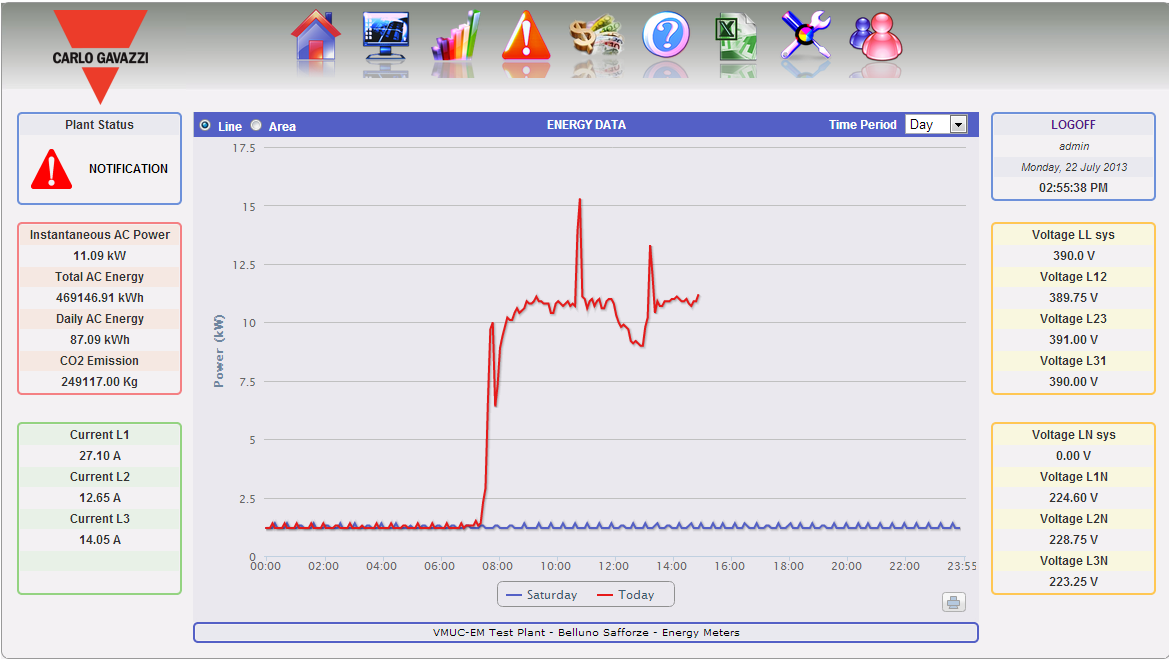

6 Ekran główny: Aktualny dzień pracy względem poprzedniego dnia pracy (lub aktualny dzień wolny od pracy względem poprzedniego dnia wolnego od pracy) 6

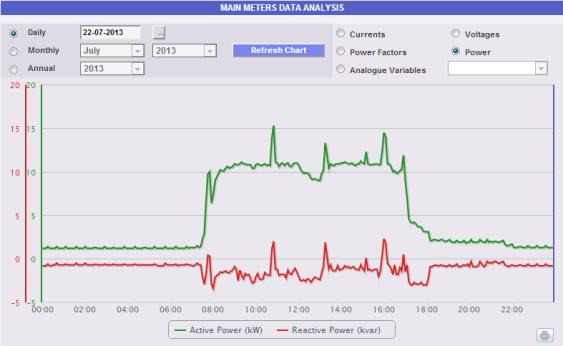

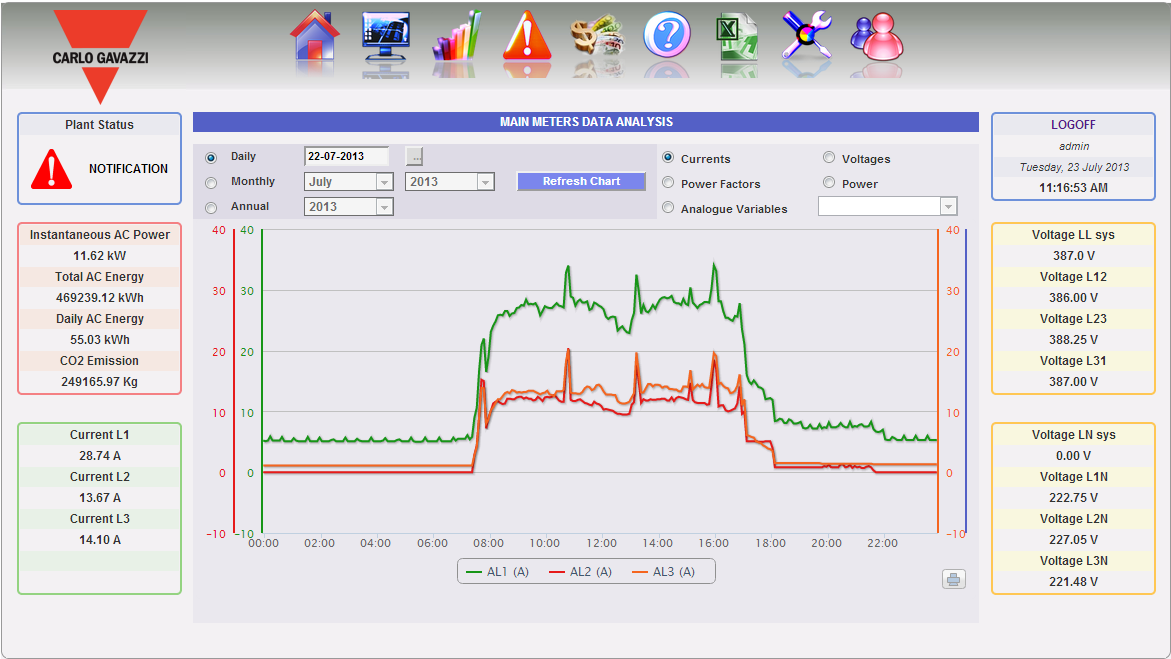

7 Ekran monitorowania : Dzienne/miesięczne/roczne tendencje głównych zmiennych z głównego licznika: Prąd Współczynnik mocy Napięcie Moc + Zmienne analogowe 7

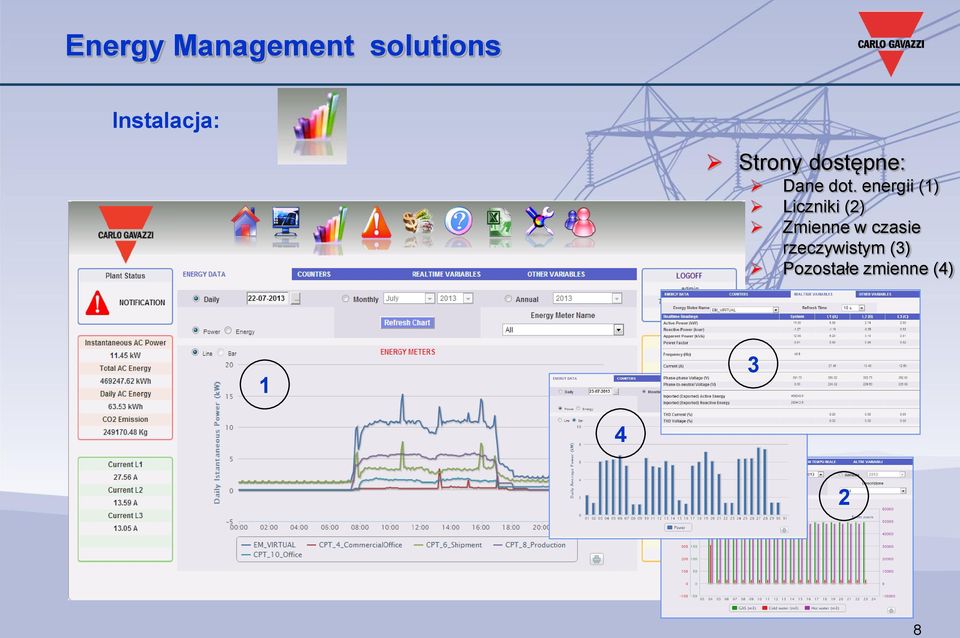

8 Instalacja: Strony dostępne: Dane dot. energii (1) Liczniki (2) Zmienne w czasie rzeczywistym (3) Pozostałe zmienne (4)

9 Strony alarmów i poleceń: Alarmy Polecenia 9

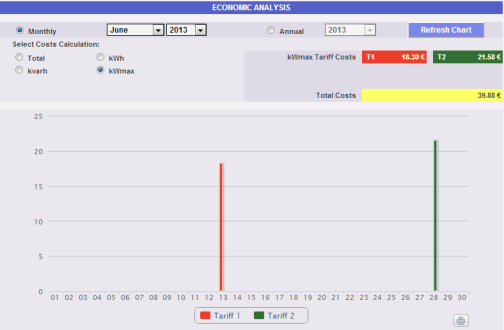

10 Analiza ekonomiczna: Dostępne informacje: Suma ( ) Zużyte kwh/kvarh ( ) Opłata należna z powodu przeciążenia ( ) 10

11 Strona informacyjna: Dostępne informacje: Opis główny Dane dot. umowy Ustawienia taryfy Kalendarz dot. taryfy 11

12 Strona dot. eksportowania do programu Excel: Informacje eksportowane: Alarmy Dane licznika energii (maks., min., średnie) Temperatura Wejście analogowe Wejście licznika impulsów 12

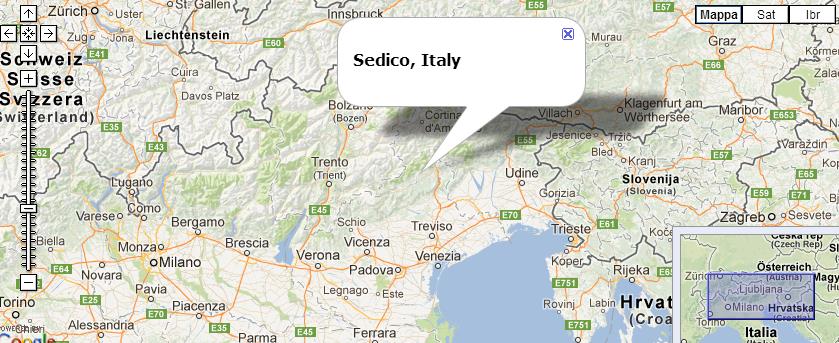

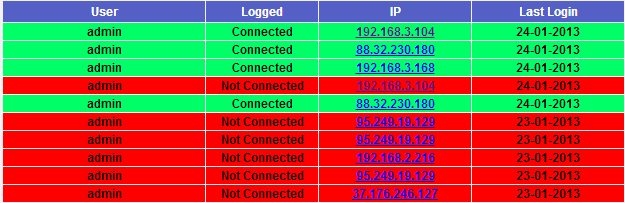

13 Strona dot. danego konta: Zarządzanie kontem: Wykaz zarejestrowanych użytkowników: Adresy i lokalizacja podłączonych użytkowników. 13

14 14

15 Strona ustawień: Pełna konfiguracja systemu: Liczniki energii Serwer VMUO-EM Serwer VMUP-EM Polecenia Serwer VMUM-EM Serwer VMU-C 15

16 Strona dot. ustawień SYSTEMU: Opis instalacji Adres IP, maska podsieci itd. Ustawienie serwera NTP do synchronizacji zega Ustawienie dot. ustawień serwisu FTP Ustawienie serwera VMU-W (modem) Ustawienie alarmu (grup i alarmów) Planowanie wiadomości (codziennie, co Konfiguracja serwera wychodzących wiadomoś Aktualizacja firmware(a), rezetowanie poleceń Ustawienie języka i separatora dziesiętnego dla plików Excel (. lub, ) 16

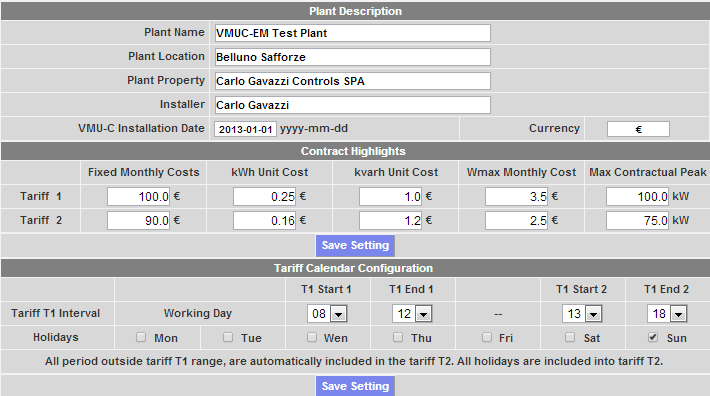

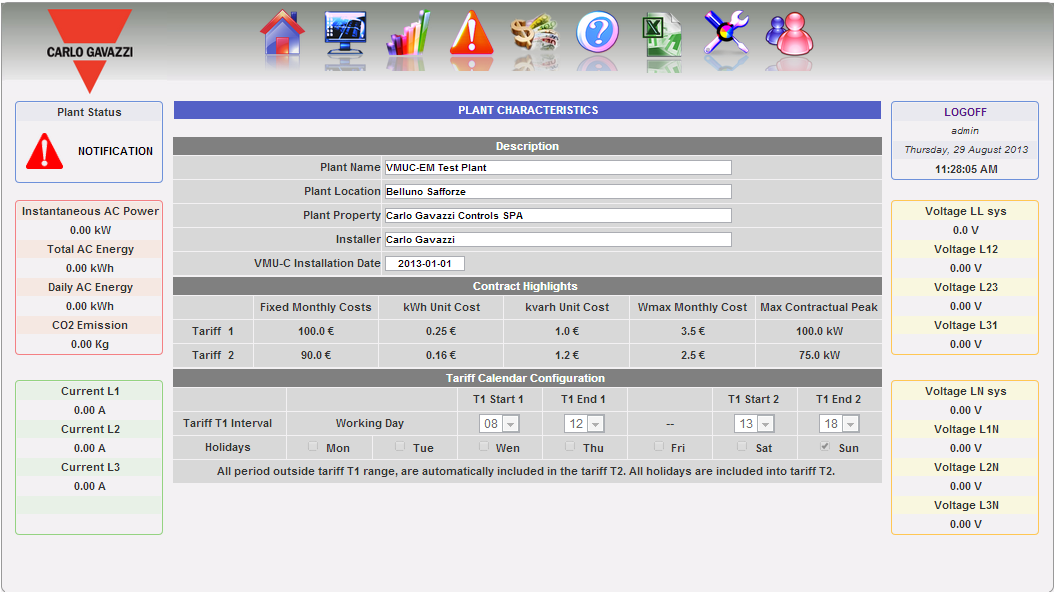

17 Strona opisu danych dot. instalacji: Główny opis instalacji Szczegóły taryf Taryfy (do 2) oraz ustawienia dni wolnych 17

18 Konfiguracja sieci LAN: Konfiguracja sieci LAN (naprawić adres lub DNS lub serwis DHCP) Konfiguracja w przypadku korzystania z usługi dynamicznego DNS 18

19 Ustawienie usługi NTP: Serwery NTP do zewnętrznej synchronizacji czasu W celu upewnienia się, że DATA i GODZINA są zawsze prawidłowo zsynchronizowane, należy wykorzystać serwer NTP 19

20 Ustawienie usługi FTP: Adres i inne informacje dot. miejsca przesyłu w serwerze oraz wysłanych danych przez wszystkie podłączone serwery VMUC-EM Zdefiniowany przedział czasu dla przesyłania danych Informacje dot. alarmu i/lub zmienne. Data i godzina pierwszej operacji przesyłu danych. 20

21 Ustawienie modemu VMUW : xxx W przypadku, gdy przewodowe połączenie z Internetem jest niedostępne, można wykorzystać modem UMTS. 21

22 Ustawienie ALARMÓW: Możliwe jest utworzenie do 2 grup osób będących odbiorcami wiadomości (lub wiadomości SMS, gdy dostępny jest modem) w przypadku pojawienia się alarmu. 22

23 Ustawienie PLANOWANIA (programowanie wiadomości ): Jeżeli zostanie uruchomione, wiadomość zawierająca główne dane z instalacji (moc i energia) może zostać wysłana w określonym przedziale czasu (dziennym/tygodniowym/miesięcznym/rocznym) 23

24 Ustawienia wiadomości W celu umożliwienia wysyłania wiadomości , w ramach konfiguracji serwera VMUC-EM, powyższe okienka muszą zostać prawidłowo wypełnione z użyciem danych z serwera SMTP 24

25 Ustawienie daty/godziny, zmiana poleceń i aktualizacja Firmwara: W tym miejscu możliwe jest sprawdzanie dostępności oprogramowania firmware w celu jego aktualizacji Ustawienie daty i godziny Ponowne ustawienie poleceń 25

26 Ustawienie języka: Ustawienie języka Ustawienie separatora dziesiętnego stosowanego we wszystkich tworzonych plikach programu Excel Ustawienie obszaru geograficznego, na którym został zainstalowany serwer VMUCEM 26

27 Ustawianie strony INSTALACJI: Ustawienie COM1 Strony STEROWNIKÓW (wykaz dostępnych sterowników itd.) Ustawienie główne serwera VMUC-EM 27

28 Strona ustawień INSTALACJI: Ustawienie COM1 28

29 Strona ustawień INSTALACJI: STEROWNIKI (wykaz dostępnych sterowników itd.) 29

30 Strona ustawień INSTALACJI: Ustawienie główne serwera VMUC-EM Import konfiguracji instalacji Funkcja odzyskiwania danych po awarii 30

31 Strona ustawień INSTALACJI: Ustawienie główne serwera VMUC-EM Pełna konfiguracja modułów (VMUM, VMUO i VMUP) oraz częściowa konfiguracja podłączonych liczników energii Konfiguracja liczników energii Konfiguracja wartości zadanych Konfiguracja liczników Konfiguracja modułów: VMU-O VMU-P VMU-M VMU-C 31

32 Strony ustawień INNYCH ZMIENNYCH: Opisy dodatkowych czujników: Czujniki temperatury (Pt100 i Pt1000) Czujniki analogowe (mv i ma) Wejście licznika impulsów (impulsy) 32

33 Aktywny serwer sieciowy (WMUC-EM): Nazwa użytkownika: user Hasło: user 33
