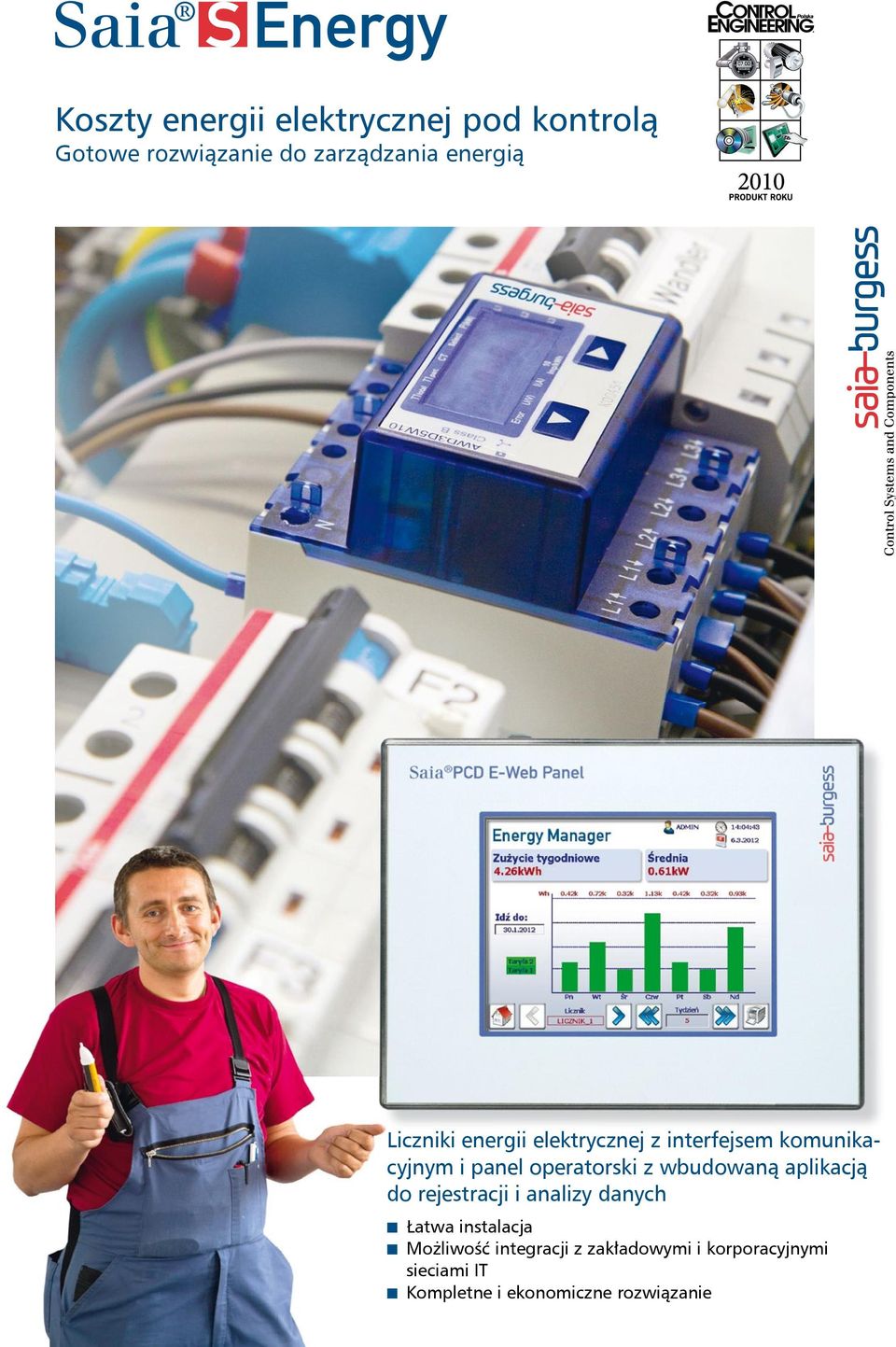

1 Koszty energii elektrycznej pod kontrolą Gotowe rozwiązanie do zarządzania energią Liczniki energii elektrycznej z interfejsem komunikacyjnym i panel operatorski z wbudowaną aplikacją do rejestracji i analizy danych Łatwa instalacja Możliwość integracji z zakładowymi i korporacyjnymi sieciami IT Kompletne i ekonomiczne rozwiązanie

2 S-Energy pierwszy krok do zarządzania energią Z S-Energy pomiary i monitoring zużycia energii elektrycznej stają się bardzo łatwe. Rozwiązanie jest tak proste w instalacji i użyciu, jak i wysoce elastyczne i łatwe do dalszej rozbudowy. Wystarczy podłączyć liczniki energii do maszyny czy urządzenia, a następnie podpiąć je kablem do panelu S-Energy Manager. Konfiguracja następuje automatycznie i bardzo szybko, a zaraz po jej zakończeniu wartości zużycia energii pojawiają się na wyświetlaczu w formie graficznej. S-Energy Manager dzięki komunikacji poprzez Ethernet umożliwia integrację z zakładowymi sieciami IT, pozwalając na zdalny dostęp do danych za pomocą zwykłej przeglądarki internetowej i komputera PC. System jest skalowalny i może być swobodnie dopasowywany do indywidualnych wymagań. Jest idealnym narzędziem by budować i rozwijać system zarządzania energią elektryczną ściśle dopasowany do potrzeb przedsiębiorstwa. Gotowy do użycia natychmiast po wyjęciu z pudełka nie ma potrzeby używania specjalnych narzędzi softwarowych i skomplikowanej konfiguracji Brak ograniczeń rozwoju funkcjonalności i docelowej wielkości systemu S-Energy można instalować liczniki energii wszędzie, gdzie tylko są konieczne i dodawać do systemu swobodna integracja S-Energy z firmowymi sieciami IT, zdalny dostęp do raportów i dodatkowe analizy danych zawiera interfejsy komunikacyjne do podłączania do urządzeń automatyki i poziomu sterowania Niskie koszty inwestycyjne pozwalają niedrogo rozpocząć zarządzanie zużyciem energii elektrycznej w przedsiębiorstwie rozwój systemu zarządzania energią można rozłożyć na kolejne kroki ułatwia proces podejmowania decyzji biznesowych D /D L1 L2 L3 N (PEN) Liczniki energii z portem komunikacyjnym precyzyjne statystyki zużycia energii przez maszyny i urządzenia Liczniki energii Saia są zaprojektowane w sposób umożliwiający montaż na szynie DIN, pasują do powszechnie dostępnych ramek i skrzynek elektrycznych. Poza energią czynną automatycznie rejestrowanych jest także wiele innych parametrów, w tym moc chwilowa, czynna P i bierna Q, wartości I i U w fazach, cos fi. Magistrala komunikacyjna pozwala na przesyłanie danych do 1 km, wartości są przesyłane do panelu S-Energy Manager, który je rejestruje, analizuje i prezentuje w przejrzystej, graficznej formie. Szeroka gama jedno- i trójfazowych liczników energii do 1500 A Zgodność z dyrektywą MID aprobata do celów rozliczeniowych, klasa B wg EN Instalacja

3 Internet Intranet Zdalny dostęp do danych poprzez przeglądarkę internetową i komputer PC S-Energy Manager może być włączony do każdej sieci domowej, zakładowej czy korporacyjnej. Dostęp do danych jest możliwy poprzez zwykłą przeglądarkę internetową (np. Internet Explorer, Firefox, Opera i inne). Żadne dodatkowe oprogramowanie nie musi być instalowane. Korzystanie z systemu S-Energy oznacza pełną, zdalną kontrolę nad instalacją elektryczną, co oszczędza personelowi technicznemu konieczności okresowych wizyt w rozproszonych obiektach w celu odczytywania stanów liczników. Dodatkowo system umożliwia dostęp do danych za pomocą urządzeń mobilnych PDA, IPad, smartphone, udostępnia także widżety dla Windows. S-Energy Manager graficzna prezentacja wartości zużycia energii System prezentuje raporty na wysokiej jakości panelu operatorskim z wyświetlaczem TFT. Intuicyjny interfejs użytkownika pozwala na swobodne tworzenie tabel i wykresów do graficznego przedstawiania parametrów energii elektrycznej czy prognozowanych kosztów. Dodatkowo dane te dostępne są w postaci plików CSV, umożliwiając łatwą analizę danych np. w MS EXCEL. S-Energy Manager jest gotowy do użytku natychmiast po wyjęciu z pudełka bez konieczności dodatkowej konfiguracji. Liczniki energii podłączane do systemu są wykrywane automatycznie, a zebrane przez nie wartości wyświetlane na ekranie. Wysokiej jakości panel dotykowy 5,7 lub 10,4 TFT (VGA 640x480 pixeli) Zbieranie i rejestracja danych natychmiast po wyjęciu z pudełka i uruchomieniu: wartości bieżącego zużycia energii dostęp do danych historycznych (dzień/tydzień/miesiąc/rok) koszty (dzienne/tygodniowe/miesięczne/roczne) Zapis danych w plikach CSV (kompatybilnych z MS Excel) na zintegrowanej karcie SD 1GB S-Energy Report darmowy program do raportowania Do jednego panelu S-Energy Manager można podłączyć do 254 liczników energii Analiza

4 Dostęp do danych niezależnie od lokalizacji lokalnie: webpanel w miejscu pracy: sieć LAN/WLAN globalnie: Internet, zdalna komunikacja urządzenia mobilne: PDA, IPad, Smartphone Analiza wartości zużycia w MS Excel IT Zapis danych w formacie kompatybilnym ze światem IT rejestracja danych w plikach CSV kompatybilnych z MS Excel tworzenie i drukowanie raportów z MS Excel S-Energy Report darmowy program do raportowania Przechowywanie wartości pomiarowych w bazie danych zapis danych pomiarowych w bazie SQL z użyciem systemu S-Energy Logger (opcja dodatkowa) Zarządzanie energią elektryczną rozszerzalne na wszystkich poziomach Visualisation of creation Integracja z systemami zarządzania przedsiębiorstwem długoterminowa rejestracja danych wizualizacja Elastyczny interfejs użytkownika adaptacja lub rozszerzanie standardowej aplikacji użytkowej swobodna edycja interfejsu użytkownika z użyciem narzędzia Web-Editor Automatyka Łatwa i pełna integracja ze światem automatyki Zarządzanie energią dzięki integracji z PLC nie tylko rejestracja, ale także ingerencja w przebieg procesu, wyłączanie odbiorów wysyłanie alarmów przez SMS lub , eliminacja szczytów zapotrzebowania na moc programowalne funkcje zintegrowane wejścia/wyjścia Współpraca z systemami sterowania Simatic S7 przez port MPI Modbus Pełna integracja systemami automatyki Saia PCD Optymalizacja

5 Wartości zużycia są dostępne pod odpowiednim przyciskiem W jednej chwili dostępne wszystkie szczegóły zużycia energii Status licznika Ustawianie opcji Zużycie i koszty ne; dla każdego licznika energii lub ich tygodniowe/miesięczne/rocz- grupy Wybór języka Bieżące zużycie Status wejść/wyjść Prezentacja

6 Elementy systemu S-Energy Opis Kod zamówieniowy Waga Licznik energii elektrycznej ALD1 Jednofazowy licznik energii elektrycznej, 230 VAC, 50 Hz Pomiar bezpośredni do 32 A Wyświetlacz LCD Interfejs komunikacyjny S-Bus Zgodny z MID ALD1D5FS00A3A00 80 g Licznik energii elektrycznej ALE3 Trójfazowy licznik energii elektrycznej, 3 x 230/400 VAC, 50 Hz Pomiar bezpośredni do 65 A Wyświetlacz LCD jedno- lub dwutaryfowy Interfejs komunikacyjny S-Bus Zgodny z MID ALE3D5FS10C3A g Licznik energii elektrycznej AWD3 Trójfazowy licznik energii elektrycznej, 3 x 230/400 VAC, 50 Hz Pomiar półpośredni do 1500 A Wyświetlacz LCD 1-taryfowy Interfejs komunikacyjny S-Bus Zgodny z MID AWD3D5WS00C3A g Panel S-Energy Manager Kolorowy wyświetlacz 5,7 LCD TFT, 640 x 480 lub Kolorowy wyświetlacz 10,4 LCD TFT, 640 x 480 Preinstalowana, polska aplikacja Webowa Zapisywanie danych z rejestrów do pliku CSV Obsługa kart SD-Flash (do 1 GB) Obsługa do 254 liczników energii elektrycznej Zintegrowane wejścia/wyjścia Interfejsy: USB, Ethernet, 2 x RS 485 (S-Bus, MPI) Wymagania: 600 ma przy 24 VDC PCD7.D457ET7F PCD7.D410ET7F 1100 g 2150 g Zasilacz Napięcie wejściowe VAC Napięcie wyjściowe 24 VDC, prąd wyjściowy 2,5 A Kompaktowe wymiary, montaż na szynie DIN Q.PS-AD2-2402F 450 g Terminator sieciowy RS-485 PCD7.T g Kontakt Producent: Wyłączny dystrybutor w Polsce / wsparcie techniczne: Saia-Burgess Controls AG. Bahnhofstrasse 18 CH-3280 Murten Szwajcaria T F pcd@saia-burgess.com SABUR Sp. z o.o. ul. Puławska 303, Warszawa T F sabur@sabur.com.pl Informacje techniczne na stronie: Zastrzega się możliwość wprowadzenia zmian technicznych bez uprzedzenia. Nie ponosimy odpowiedzialności za ewentualne błędy w druku. P+P26/522 PL
