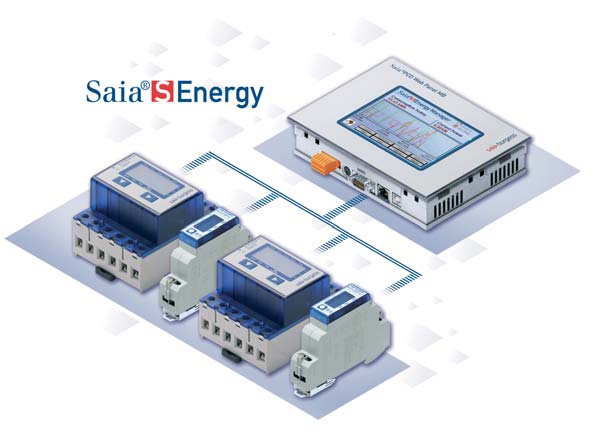

1 Dane techniczne Licznik energii elektrycznej ze zintegrowanym interfejsem komunikacyjnym Saia S-Bus Liczniki energii elektrycznej ze zintegrowanym interfejsem Serial S-Net (Saia S-Bus) umożliwiają za pomocą sieci komunikacyjnej odczyt wszystkich istotnych wartości pomiarowych, takich jak: pobór energii (całkowity i częsciowy), wartość prądu i napięcia dla każdej fazy oraz moc czynną i bierną dla pojedynczej fazy i dla trzech faz. Główne cechy: 3-fazowy licznik energii elektrycznej, 3 230/400 VAC 50 Hz Bezpośredni pomiar do 65 A Wyświetlanie wartości mocy czynnej, napięcia oraz prądu dla każdej fazy Wyświetlanie wartości mocy czynnej dla wszystkich faz Interfejs S-Bus do odczytu danych Odczyt wartości energii biernej dla jednej oraz trzech faz poprzez interfejs S-Bus Do magistrali S-Bus może być podłączonych do 254 liczników 7-cyfrowy wyświetlacz (jedna lub dwie taryfy) Możliwość plombowania Klasa dokładności B zgodnie z normą EN , 1 zgodnie z normą IEC Kod zamówieniowy: ALE3D5FS10C2A00 Dane techniczne Klasa dokładności Napięcie Prąd nominalny/maksymalny Czułość/prąd minimalny Pobór mocy Pojemność wskaźnika Wyświetlacz Odczyt przy braku zasilania B zgodnie z normą EN , klasa 1 zgodnie z normą IEC /400 VAC, 50 Hz Tolerancja 20%/+15% I ref = 10 A, I maks = 65 A I st = 40 ma, I min = 0,5 A Czynny 0.4 W na fazę LCD z podświetleniem, wysokość cyfr 6 mm Podtrzymanie kondensatorem odczyt dwukrotny w ciągu 10 dni Impulsy na Wyświetlacz LCD 100 imp./ Montaż Montaż Połączenia obwodu pierwotnego Połączenia obwodu kontrolowanego 35 mm szyna DIN, zgodnie z EN 60715TH35 Przewód o przekroju 1,5-16 mm 2, wkrętak pozidrive nr 1, zacisk nr 2, moment obrotowy 1,5-2 Nm przewód o przekroju maks. 2,5 mm 2, wkrętak pozidrive nr 0, zacisk nr 2, moment obrotowy 0,8 Nm Charakterystyka izolacji 4 kv/50 Hz próba zgodnie z VDE 0435 dla licznika 6 kv 1,2/50 μs napięcie udarowe zgodnie z IEC kv/50 Hz próba zgodnie z VDE 0435 dla interfejsu klasa ochrony II Temperatura otoczenia C Temperatura przechowywania C Wilgotność 95% przy 25 C +40 C, bez kondensacji Kompatybilność elektromagnetyczna/odporność na zakłócenia Zgodnie z IEC w obwodzie pierwotnym, 4 kv Zgodnie z IEC na wyjściach impulsów S0, 1 kv Zgodnie z IEC , 4 kv Zgodnie z IEC , zestyk 8 kv, w powietrzu 15 kv

2 82 Wyświetlanie komunikatów o błędach Przykład: błąd podłączenia na L3 Przykład: błąd podłączenia na L1 i L3 Wymiary , , , , , , x ,7 = (58,5) [58.5] 6 Wyświetlane elementy, pomiar bezpośredni T1 total Wskazuje całkowite zużycie energii dla taryfy 1. T1 part Wskazuje częściowe zużycie energii dla taryfy 1. tę można kasować. T2 total Wskazuje całkowite zużycie energii dla taryfy 2. T2 part Wskazuje częściowe zużycie energii dla taryfy 2. tę można kasować. P (kw) Wskazuje pomiary chwilowe mocy jednej fazy lub wszystkich faz. U (V) Wskazuje napięcie fazy. I (A) Wskazuje prąd fazy. 100 imp./ Ilość impulsów na. Wskazuje jednostkę zużycia energii. L1 / L2 / L3 Wskazuje fazę, dla której wyświetlane są P, U, I lub błąd. Error Błąd spowodowany brakiem fazy lub odwrotnym połączeniem. Wskazuje także fazę, której błąd dotyczy.

3 Start całkowita, taryfa 1 częściowa, taryfa 1 całkowita, taryfa 2 częściowa, taryfa 2 Wartości chwilowe: Moc P > 3 s > 3 s Menu wyświetlacza Napięcie U Prąd I Start

4 Połączenia elektryczne D /D Saia S-Bus, para kabli skrosowanych maks m Wyświetlacz LCD Przyciski sterujące 3 230/400 VAC L1 L2 L3 N (PEN) Dane techniczne S-Bus System magistralowy Saia S-Bus Prędkość transmisji Prędkość transmisji jest wykrywana automatycznie Tryb transmisji Dane Długość magistrali (maks.) 1200 m (bez repeater a) Czas odpowiedzi Zapis: do 60 ms Odczyt: do 60 ms Interfejs pracuje tylko wtedy, gdy podłączona jest faza 1. Komunikację można inicjować po 30 sekundach od włączenia licznika. Odświeżanie danych następuje po 10 s. Do magistrali S-Bus może być podłączonych do 254 liczników. Jeżeli urządzeń jest więcej niż 128 należy zastosować repeater. Liczniki nie posiadaja terminatora, wymagany jest zewnętrzny terminator. Transmisja danych: Tylko instrukcje rejestrów «odczyt/zapis» są rozpoznawane. Tylko jeden rejestr może być odczytywany jednocześnie. Urządzenie zwróci odpowiedź zapytanie niepotwierdzone (NAK), w przypadku gdy wystąpi próba zapisu więcej niż jednego rejestru jednocześnie. Na raz można odczytywać do 10 rejestrów. Urządzenie zwróci odpowiedź NAK, w przypadku gdy wystąpi próba odczytu więcej niż 10 rejestrów jednocześnie. Urządzenie nie odpowiada na nieznane zapytania. «Automatyczna prędkość transmisji» jest ustawieniem domyślnym. Urządzenie posiada system monitoringu napięcia. W przypadku zaniku napięcia rejestry zapisywane są w pamięci EEPROM. Zmiana adresu S-Bus urządzenia: Aby zmienić adres S-Bus urządzenia należy przytrzymać przez 3 s przycisk W menu za pomocą przycisku zwiększa się wartość adresu o 10, a za pomocą przycisku o 1 Po ustawieniu adresu należy poczekać, aż pojawi się menu główne.

5 Rejestr W urządzeniu dostępne są poniższe rejestry. Rejestr 18 nie jest wykorzystywany i zawsze zwraca wartość 0. Wszystkie wartości podawane są w HEX. R Odczyt Zapis Opis Jednostka 0 X Wersja firmware 1 X Liczba rejestrów 2 X Liczba flag 3 X Prędkość 4 X Przegląd struktury 5 X Typ/ANS funkcji 6 X Typ/ANS funkcji 7 X Typ/ANS funkcji 8 X Typ/ANS funkcji 9 X Wersja hardware 10 X Data produkcji 11 X Fab. Date 12 X X Numer seryjny, część pierwsza 13 X X Numer seryjny, część druga 14 X Status/Ochrona 15 X Czas odpowiedzi S-Bus 16 X X Adres S-Bus 17 X Flagi błędów 18 X nie jest wykorzystywany, wartość 0 19 X Flaga taryfy 20 X 21 X X 22 X 23 X X WT1 licznik całkowitej wartość zmierzonego zużycia energii, taryfa 1 licznik częściowej wartości zmierzonego zużycia energii, taryfa 2. Aby zresetować, nalezy wpisać wartość 0 WT2 licznik całkowitej wartość zmierzonego zużycia energii, taryfa 2 licznik częściowej wartości zmierzonego zużycia energii, taryfa 2. Aby zresetować, nalezy wpisać wartość 0 24 X URMS fazy 1, napięcie fazy 1 25 X IRMS fazy 1, prąd fazy 1 26 X PRMS fazy 1, moc czynna fazy 1 27 X QRMS fazy 1, moc bierna fazy 1 28 X cos fi fazy 1 29 X URMS fazy 2, napięcie fazy 2 30 X IRMS fazy 2, prąd fazy 2 31 X PRMS fazy 2, moc czynna fazy 2 32 X QRMS fazy 2, moc bierna fazy 2 33 X cos fi fazy 2 34 X URMS fazy 3, napięcie fazy 3 35 X IRMS fazy 3, prąd fazy 3 36 X PRMS fazy 3, moc czynna fazy 3 37 X QRMS fazy 3, moc bierna fazy 3 38 X cos fi fazy 3 39 X PRMS całkowite, moc czynna dla wszystkich faz 40 X QRMS całkowite, moc bierna dla wszystkich faz 0: bez błędu 1: błąd fazy 1 2: błąd fazy 2 3: błąd fazy 1 i 2 0 taryfa 1 4 taryfa (mnożnik 0,01) Przykład: = , (mnożnik 0,01) Przykład: = , (mnożnik 0,01) Przykład: = , (mnożnik 0,01) Przykład: = ,51 V Przykład: 230 = 230 V 10 1 A (mnożnik 0,1) Przykład: 314 = 31,4 A 10 2 kw (mnożnik 0,01) V Przykład: 230 = 230 V 10 1 A (mnożnik 0,1) Przykład: 314 = 31,4 A 10 2 kw (mnożnik 0,01) V Przykład: 230 = 230 V 10 1 A (mnożnik 0,1) Przykład: 314 = 31,4 A 10 2 kw (multiplier 0,01) 10 2 kw (mnożnik 0,01) 4: błąd fazy 3 5: błąd fazy i 3 6: błąd fazy 2 i 3 7: błąd fazy 1, 2 i 3

6 Kontakt Producent: Wyłączny dystrybutor w Polsce / wsparcie techniczne: Saia-Burgess Controls AG. Bahnhofstrasse 18 CH-3280 Murten Szwajcaria T / F / pcd@saia-burgess.com SABUR Sp. z o.o. ul. Puławska 303, Warszawa T +48 (0)22/ F +48 (0)22/ sabur@sabur.com.pl Informacje techniczne na stronie: Zastrzega się możliwość wprowadzenia zmian technicznych bez uprzedzenia. Nie ponosimy odpowiedzialności za ewentualne błędy w druku. P+P26/509 ppl
