1 BIURO NADZORU BUDOWLANEGO inż. MARIAN RUPNIK KĘDZIERZYN-KOŹLE UL. BOLESŁAWA KRZYWOUSTEGO 14F/8 tel/fax tel kom INWESTOR: TEMAT: BRANŻA: OBIEKT: STAROSTWO POWIATOWE PLAC WOLNOŚCI 13, KĘDZIERZYN-KOŹLE PROJEKT BUDOWLANY TERMOMODERNIZACJI I IZOLACJI WILGOTNOŚCIOWEJ ZEWNĘTRZNYCH ŚCIAN PRZYZIEMIA BUDYNKU STAROSTWA POWIATOWEGO ARCHITEKTONICZNA BUDYNEK UŻYTECZNOŚCI PUBLICZNEJ ADRES: PLAC WOLNOŚCI 13, KĘDZIERZYN-KOŹLE Dz. nr. 986/2 Obręb Kędzierzyn nr egz. Autor: inż. Marian Rupnik up. nr 163/Op/82 Opracował: inż.arch. Tomasz Jurkowski Kędzierzyn-Koźle, r.

2 PROJEKT BUDOWLANY 1) Nazwa i adres obiektu budowlanego: BUDYNEK STAROSTWA POWIATOWEGO PLAC WOLNOŚCI 13, KĘDZIERZYN-KOŹLE 2) Nazwa i adres jednostki projektowania: BIURO NADZORU BUDOWLANEGO inż. MARIAN RUPNIK KĘDZIERZYN-KOŹLE UL. BOLESŁAWA KRZYWOUSTEGO 14F/8 3) Stadium i temat : Projekt budowlany: Architektura 4) Opracował : inż. arch. Tomasz Jurkowski 5) Autor : podpis... Marian Rupnik up. nr 163/Op/82 podpis...

3 Kędzierzyn_Koźle, OŚWIADCZENIE Oświadczam, że PROJEKT BUDOWLANY TERMOMODERNIZACJI I IZOLACJI WILGOTNOŚCIOWEJ ZEWNĘTRZNYCH ŚCIAN PRZYZIEMIA BUDYNKU STAROSTWA POWIATOWEGO realizowany na działce nr_986/2, w Kędzzierzynie-Koźlu Plac Wolności 13, sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Marian Rupnik Tomasz Jurkowski

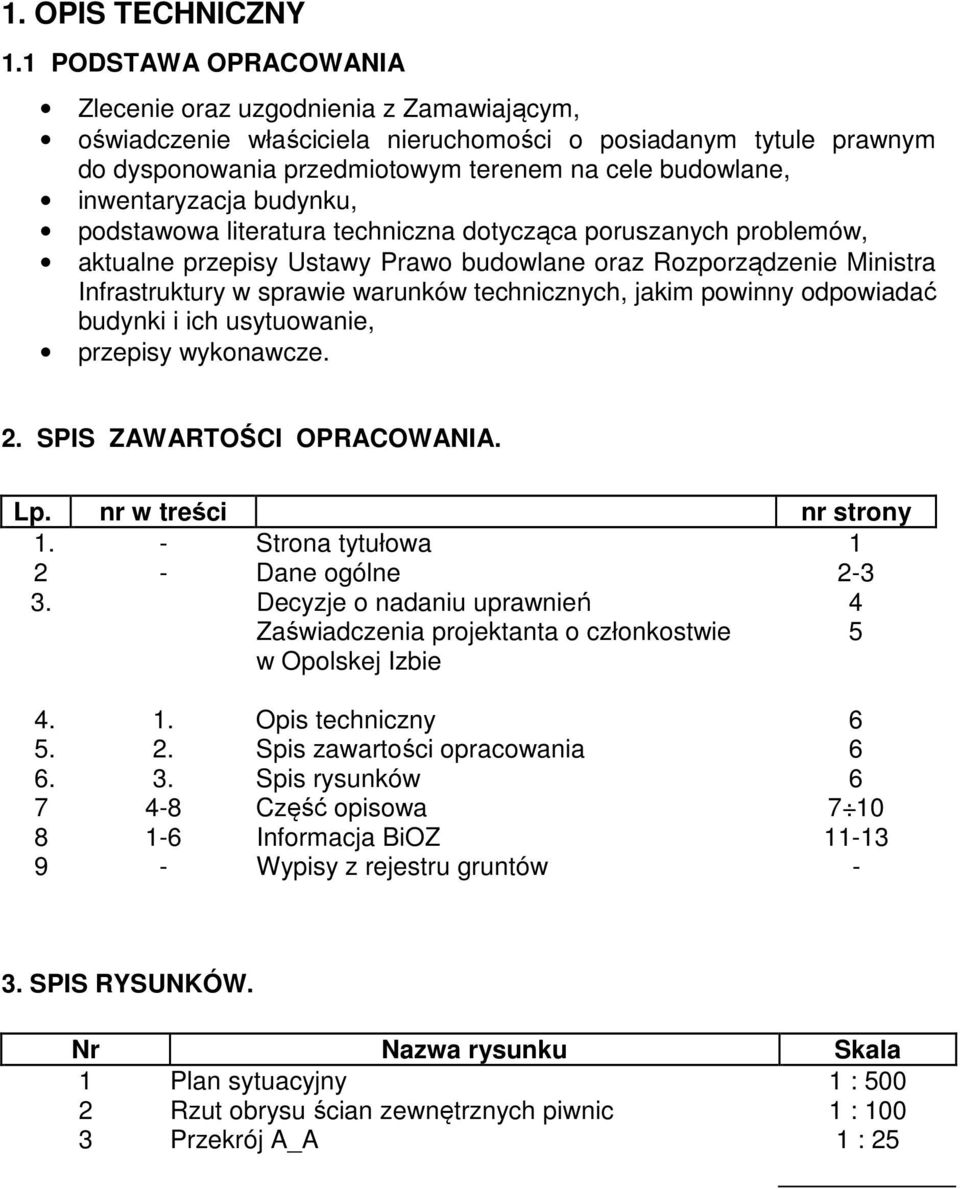

4 1. OPIS TECHNICZNY 1.1 PODSTAWA OPRACOWANIA Zlecenie oraz uzgodnienia z Zamawiającym, oświadczenie właściciela nieruchomości o posiadanym tytule prawnym do dysponowania przedmiotowym terenem na cele budowlane, inwentaryzacja budynku, podstawowa literatura techniczna dotycząca poruszanych problemów, aktualne przepisy Ustawy Prawo budowlane oraz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, przepisy wykonawcze. 2. SPIS ZAWARTOŚCI OPRACOWANIA. Lp. nr w treści nr strony 1. - Strona tytułowa Dane ogólne Decyzje o nadaniu uprawnień Zaświadczenia projektanta o członkostwie w Opolskej Izbie Opis techniczny Spis zawartości opracowania Spis rysunków Część opisowa Informacja BiOZ Wypisy z rejestru gruntów SPIS RYSUNKÓW. Nr Nazwa rysunku Skala 1 Plan sytuacyjny 1 : Rzut obrysu ścian zewnętrznych piwnic Przekrój A_A 1 : : 25

5 4. CZĘŚĆ OPISOWA. PROJEKT ZAGOSPODAROWANIA TERENU Sporządzono wg. DZ.U. z dnia 3lipca 2003 r. Nr 120 poz Rozdz. 3 8 pkt Przedmiotem inwestycji jest termomodernizacja i izolacja wilgotnościowa zewnętrznych ścian przyziemia budynku Starostwa Powiatowego w Kędzierzynie-Koźlu Plac Wolności 13, nr działki 986/2. Inwestycja będzie realizowana jednoetapowo. 4.2 Projektowane zamierzenie nie przewiduje jakichkolwiek zmian w zagospodarowaniu terenu. Modernizacja dotyczy wyłącznie robót termomodernizacyjnych budynku w zakresie nie zmieniającym jego obrysu zewnętrznego, ani też funkcji oraz konstrukcji. 4.3 Działka, na której przewiduje się w/w inwestycję znajduje się poza wpływem eksploatacji górniczej. PROJEKT ARCHITEKTONICZNO-BUDOWLANY Sporządzono wg. DzU nr_120 z dnia 3 lipca 2003r poz. 1133, rozdział Przedmiot, cel i zakres inwestycji Przedmiotem inwestycji jest termomodernizacja i izolacja wilgotnościowa zewnętrznych ścian przyziemia budynku Starostwa Powiatowego w Kędzierzynie-Koźlu Ocieplenie oraz izolacja ścian piwnic będzie układane od fundamentu do poziomu +-0,00 czyli do poziomu przyległego terenu. 5.2 Rozwiązania funkcjonalno - przestrzenne W związku z planowaną inwestycją nie ulegają zmianie istniejące rozwiązania funkcjonalno-przestrzenne przedmiotowego budynku. 5.3 Dane ogólne Zestawienie powierzchni bilans terenu: powierzchnia działki nr 405/ m2 powierzchnia zabudowy maksymalna wysokość budynku ~580,00 m2 ~22,00 m W związku z planowaną inwestycją, bilans terenu nie ulegnie zmianie.

6 5.4 Rozwiązania konstrukcyjne i materiałowe Ściany zewnętrzne murowane z cegły pełnej na zaprawie cementowej, obustronnie tynkowane gr.54cm. Stropy ceramiczne typu Klaina. 5.5 Stolarka okienna i drzwiowa Większość okien zewnętrznych mieszkań i klatki schodowej wymienione na nowe, szklone 2x, o podwyższonej szczelności; szacowana wartość współczynnika przenikania tych okien U=1,9W/m2*K. Drzwi zewnętrzne wejściowe do budynku drewniane. 5.6 Obróbki blacharskie Istniejące obróbki wykonane z blachy stalowej gr. 0,55mm ocynkowanej. 5.7 Rynny i rury spustowe Rynny i rury spustowe pozostają bez zmian. 5.8 Instalacje Budynek posiada instalacje: elektryczną, wodociągową, gazową, oraz kanalizacyjną. Instalacje podłączone do sieci miejskich. 5.9 Wpływ planowanej inwestycji na środowisko Przedmiotowa inwestycja w opisanym wyżej zakresie, przy przyjętych rozwiązaniach nie wywiera negatywnego wpływu na środowisko. 6. OCENA STANU TECHNICZNEGO Budynek pod względem technicznym oceniono jako dobry. Obiekt może być poddany pracom termomodernizacyjnym. 6.1 Analiza rodzaju i stanu muru jako podłoża pod styropian Na podstawie oględzin stwierdza się, że ściany piwnic, które będą podlegać termomodernizacji chociaż miejscami zawilgocone i zagrzybione, są jednak w stanie technicznym dobrym i nadają się po osuszeniu i odgrzybieniu do powyższego zamierzenia.

7 6.2 Ocena izolacyjności cieplnej przegród zewnętrznych Ocenę wartości cieplnej elementów budowlanych zastosowanych w obiekcie wykonano na podstawie Rozporządzenia Ministra Infrastruktury z dn r w sprawie warunków technicznych jakim powinna odpowiadać budynki i ich usytuowanie. Sposób obliczania oporu cieplnego i współczynnika przenikania ciepła PN-EN ISO 6946:2004. Budynek leży w II strefie klimatycznej. Dach Konstrukcja dachu drewniana, dach stromy czterospadowy Ściany zewnętrzne Współczynnik przenikania ciepła ścian zewnętrznych piwnic przed termomodernizacją budynku wynosi: -ściany zewn. części podziemnej obustronnie otynkowany mur z cegły pełnej gr.54 cm, U= 1,0 W/m 2 *K Stolarka okienna i drzwiowa Większość okien została wymienione na nowe, zespolone, o podwyższonej szczelności; szacowana wartość współczynnika przenikania tych okien U=1,9W/m2*K Drzwi zewnętrzne wejście do budynku drewniane 7. OPIS OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI 1. Odgrzybianie i osuszanie zawilgoconych powierzchni ścian przyziemia 2. Położenie dwóch warstw izolacji pionowej lepiku asfaltowego 3. Montaż membrany kubełkowej z PCV na ścianie fundamentowej piwnic na wysokość równą z poziomem przyległego terenu. 4. Ocieplenie ścian zewnętrznych nośnych przy użyciu metody bezspoinowej (BSO). Wymagany po termomodernizacji współczynnik przenikania ciepła dla: przegrody z cegły pełnej U 0,29W/m2*K, Uzyskamy powyższe współczynniki przez przytwierdzenie warstwy XPS ułożonego szczelnie styroduru XPS o grubości 10 cm i współczynniku przewodzenia ciepła λ 0,042 W/m*K. 5. Ułożenie listwy cokołowej, dociskowej, uszczelniającej górną powierzchnię styropianu

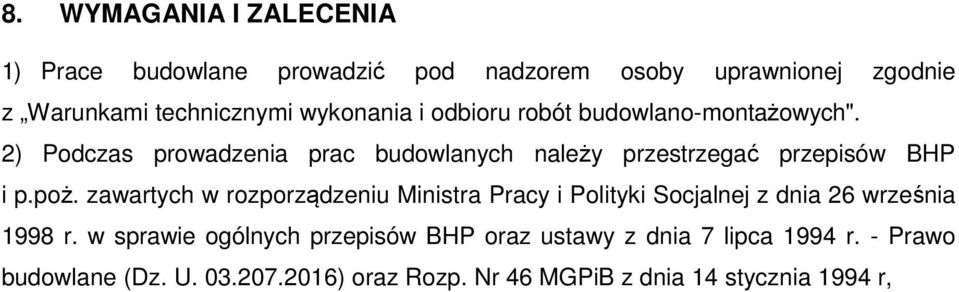

8 8. WYMAGANIA I ZALECENIA 1) Prace budowlane prowadzić pod nadzorem osoby uprawnionej zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych". 2) Podczas prowadzenia prac budowlanych należy przestrzegać przepisów BHP i p.poż. zawartych w rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 26 września 1998 r. w sprawie ogólnych przepisów BHP oraz ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U ) oraz Rozp. Nr 46 MGPiB z dnia 14 stycznia 1994 r,

9 BIURO NADZORU BUDOWLANEGO inż. MARIAN RUPNIK KĘDZIERZYN-KOŹLE UL. BOLESŁAWA KRZYWOUSTEGO 14F/8 tel/fax tel kom INWESTOR: TEMAT: STAROSTWO POWIATOWE PLAC WOLNOŚCI 13, KĘDZIERZYN-KOŹLE PROJEKT BUDOWLANY TERMOMODERNIZACJI I IZOLACJI WILGOTNOŚCIOWEJ ZEWNĘTRZNYCH ŚCIAN PRZYZIEMIA BUDYNKU STAROSTWA POWIATOWEGO BRANŻA: Informacja BIOZ OBIEKT: BUDYNEK UŻYTECZNOŚCI PUBLICZNEJ ADRES: PLAC WOLNOŚCI 13, KĘDZIERZYN-KOŹLE Dz. nr. 986/2 Obręb Kędzierzyn nr egz. Autor: Opracował: inż. Marian Rupnik up. nr 163/Op/ Kędzierzyn-Koźle ul. Bolesława Krzywoustego 14F/8 inż.arch. Tomasz Jurkowski Kędzierzyn-Koźle, r.

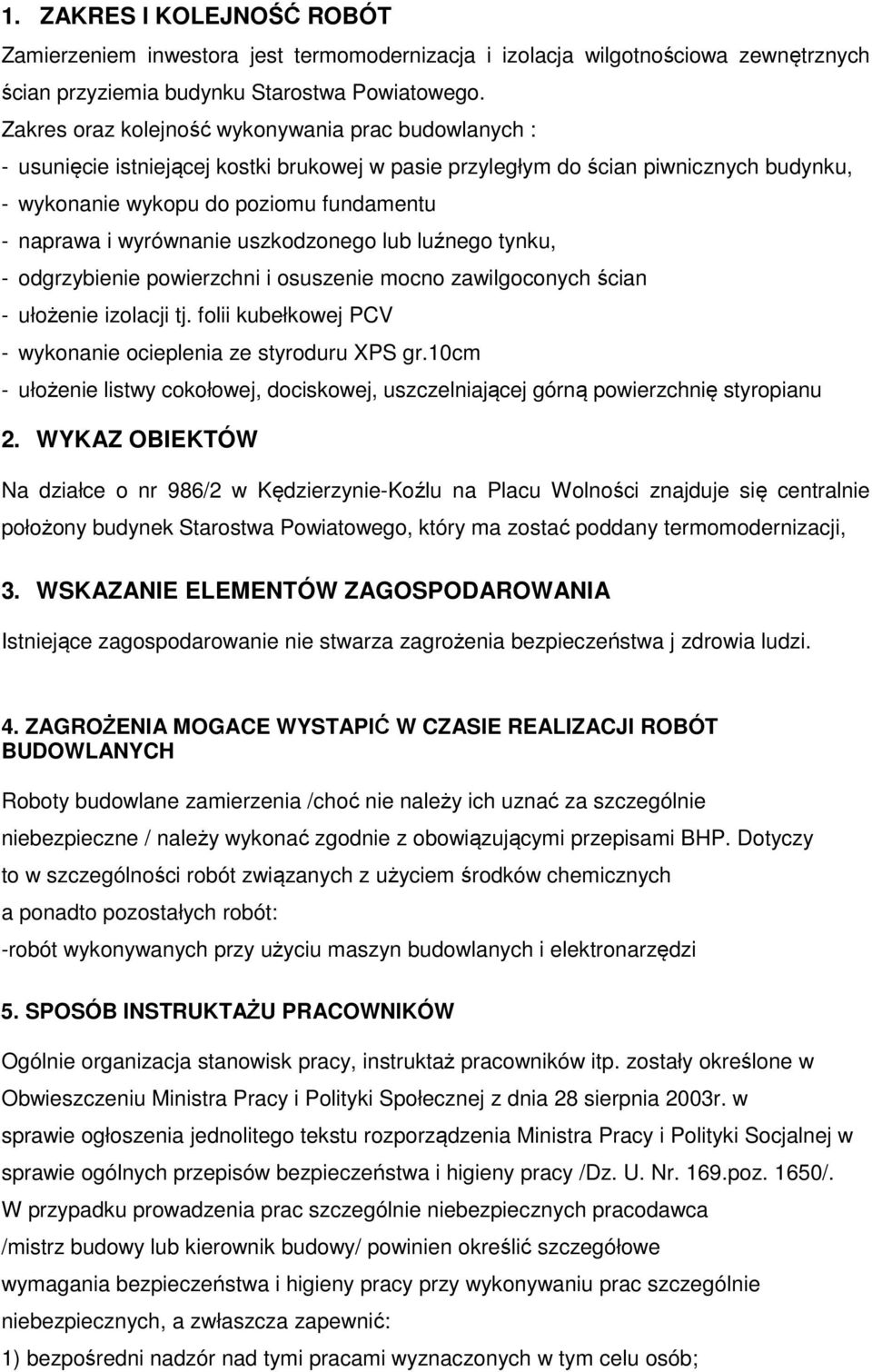

10 1. ZAKRES l KOLEJNOŚĆ ROBÓT Zamierzeniem inwestora jest termomodernizacja i izolacja wilgotnościowa zewnętrznych ścian przyziemia budynku Starostwa Powiatowego. Zakres oraz kolejność wykonywania prac budowlanych : - usunięcie istniejącej kostki brukowej w pasie przyległym do ścian piwnicznych budynku, - wykonanie wykopu do poziomu fundamentu - naprawa i wyrównanie uszkodzonego lub luźnego tynku, - odgrzybienie powierzchni i osuszenie mocno zawilgoconych ścian - ułożenie izolacji tj. folii kubełkowej PCV - wykonanie ocieplenia ze styroduru XPS gr.10cm - ułożenie listwy cokołowej, dociskowej, uszczelniającej górną powierzchnię styropianu 2. WYKAZ OBIEKTÓW Na działce o nr 986/2 w Kędzierzynie-Koźlu na Placu Wolności znajduje się centralnie położony budynek Starostwa Powiatowego, który ma zostać poddany termomodernizacji, 3. WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA Istniejące zagospodarowanie nie stwarza zagrożenia bezpieczeństwa j zdrowia ludzi. 4. ZAGROŻENIA MOGACE WYSTAPIĆ W CZASIE REALIZACJI ROBÓT BUDOWLANYCH Roboty budowlane zamierzenia /choć nie należy ich uznać za szczególnie niebezpieczne / należy wykonać zgodnie z obowiązującymi przepisami BHP. Dotyczy to w szczególności robót związanych z użyciem środków chemicznych a ponadto pozostałych robót: -robót wykonywanych przy użyciu maszyn budowlanych i elektronarzędzi 5. SPOSÓB INSTRUKTAŻU PRACOWNIKÓW Ogólnie organizacja stanowisk pracy, instruktaż pracowników itp. zostały określone w Obwieszczeniu Ministra Pracy i Polityki Społecznej z dnia 28 sierpnia 2003r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy /Dz. U. Nr. 169.poz. 1650/. W przypadku prowadzenia prac szczególnie niebezpiecznych pracodawca /mistrz budowy lub kierownik budowy/ powinien określić szczegółowe wymagania bezpieczeństwa i higieny pracy przy wykonywaniu prac szczególnie niebezpiecznych, a zwłaszcza zapewnić: 1) bezpośredni nadzór nad tymi pracami wyznaczonych w tym celu osób;

11 2) odpowiednie środki zabezpieczające; 3) instruktaż pracowników obejmujący w szczególności: a) imienny podział pracy, b) kolejność wykonywania zadań, c) wymagania bezpieczeństwa i higieny pracy przy poszczególnych czynnościach. 6. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM Należy rygorystycznie przestrzegać obowiązujących przepisów BHP. Otwarty teren wokół budowy umożliwia bez przeszkód szybką ewakuację na wypadek awarii lub innych zagrożeń. Zaleca się ogrodzenie terenu budowy w sposób uniemożliwiający zbliżanie do wykopów osobom postronnym poza godzinami pracy wykonawcy robót. Marian Rupnik Tomasz Jurkowski
