1 ` 1

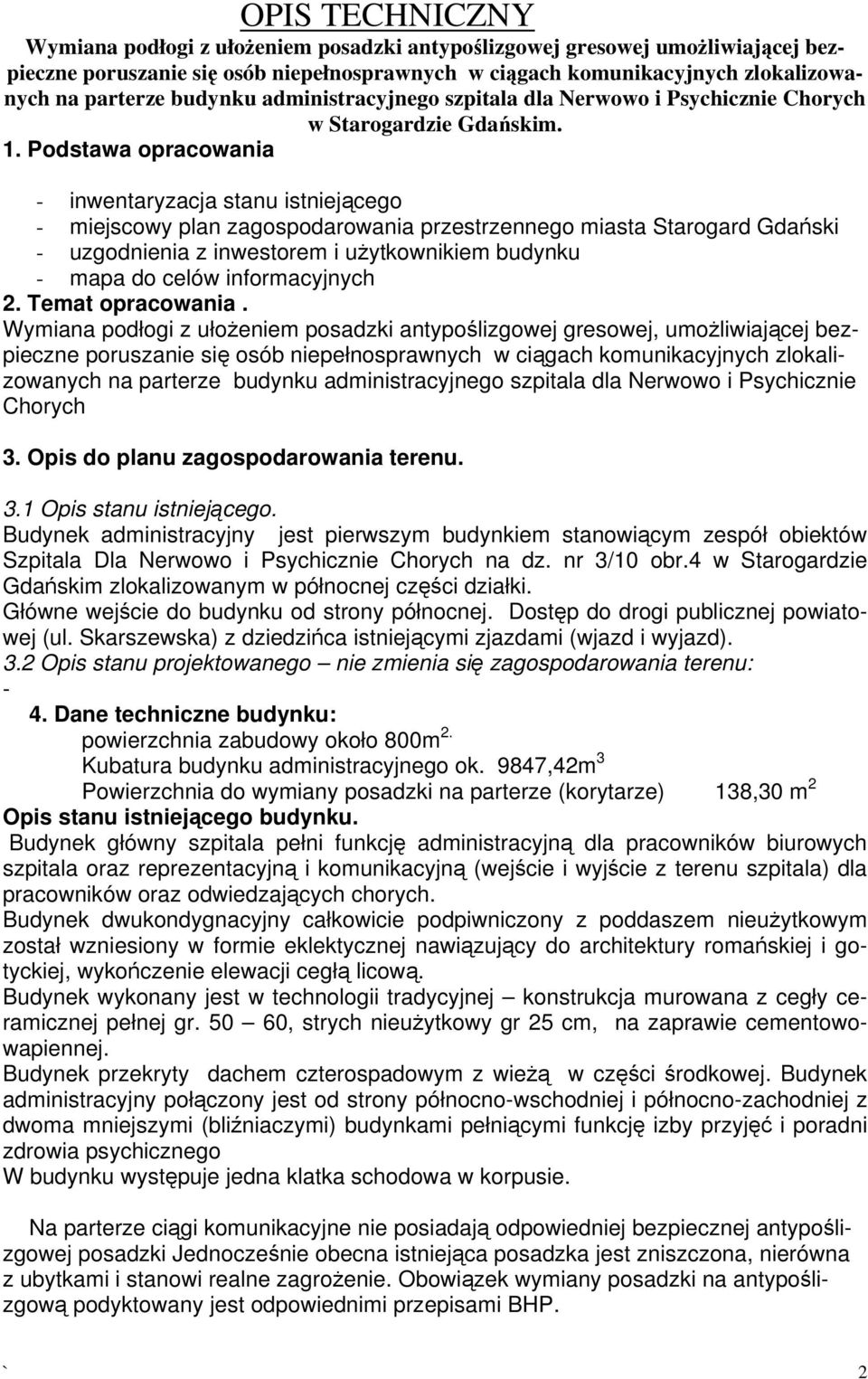

2 OPIS TECHNICZNY Wymiana podłogi z ułożeniem posadzki antypoślizgowej gresowej umożliwiającej bezpieczne poruszanie się osób niepełnosprawnych w ciągach komunikacyjnych zlokalizowanych na parterze budynku administracyjnego szpitala dla Nerwowo i Psychicznie Chorych w Starogardzie Gdańskim. 1. Podstawa opracowania - inwentaryzacja stanu istniejącego - miejscowy plan zagospodarowania przestrzennego miasta Starogard Gdański - uzgodnienia z inwestorem i użytkownikiem budynku - mapa do celów informacyjnych 2. Temat opracowania. Wymiana podłogi z ułożeniem posadzki antypoślizgowej gresowej, umożliwiającej bezpieczne poruszanie się osób niepełnosprawnych w ciągach komunikacyjnych zlokalizowanych na parterze budynku administracyjnego szpitala dla Nerwowo i Psychicznie Chorych 3. Opis do planu zagospodarowania terenu. 3.1 Opis stanu istniejącego. Budynek administracyjny jest pierwszym budynkiem stanowiącym zespół obiektów Szpitala Dla Nerwowo i Psychicznie Chorych na dz. nr 3/10 obr.4 w Starogardzie Gdańskim zlokalizowanym w północnej części działki. Główne wejście do budynku od strony północnej. Dostęp do drogi publicznej powiatowej (ul. Skarszewska) z dziedzińca istniejącymi zjazdami (wjazd i wyjazd). 3.2 Opis stanu projektowanego nie zmienia się zagospodarowania terenu: - 4. Dane techniczne budynku: powierzchnia zabudowy około 800m 2. Kubatura budynku administracyjnego ok. 9847,42m 3 Powierzchnia do wymiany posadzki na parterze (korytarze) 138,30 m 2 Opis stanu istniejącego budynku. Budynek główny szpitala pełni funkcję administracyjną dla pracowników biurowych szpitala oraz reprezentacyjną i komunikacyjną (wejście i wyjście z terenu szpitala) dla pracowników oraz odwiedzających chorych. Budynek dwukondygnacyjny całkowicie podpiwniczony z poddaszem nieużytkowym został wzniesiony w formie eklektycznej nawiązujący do architektury romańskiej i gotyckiej, wykończenie elewacji cegłą licową. Budynek wykonany jest w technologii tradycyjnej konstrukcja murowana z cegły ceramicznej pełnej gr , strych nieużytkowy gr 25 cm, na zaprawie cementowowapiennej. Budynek przekryty dachem czterospadowym z wieżą w części środkowej. Budynek administracyjny połączony jest od strony północno-wschodniej i północno-zachodniej z dwoma mniejszymi (bliźniaczymi) budynkami pełniącymi funkcję izby przyjęć i poradni zdrowia psychicznego W budynku występuje jedna klatka schodowa w korpusie. Na parterze ciągi komunikacyjne nie posiadają odpowiedniej bezpiecznej antypoślizgowej posadzki Jednocześnie obecna istniejąca posadzka jest zniszczona, nierówna z ubytkami i stanowi realne zagrożenie. Obowiązek wymiany posadzki na antypoślizgową podyktowany jest odpowiednimi przepisami BHP. ` 2

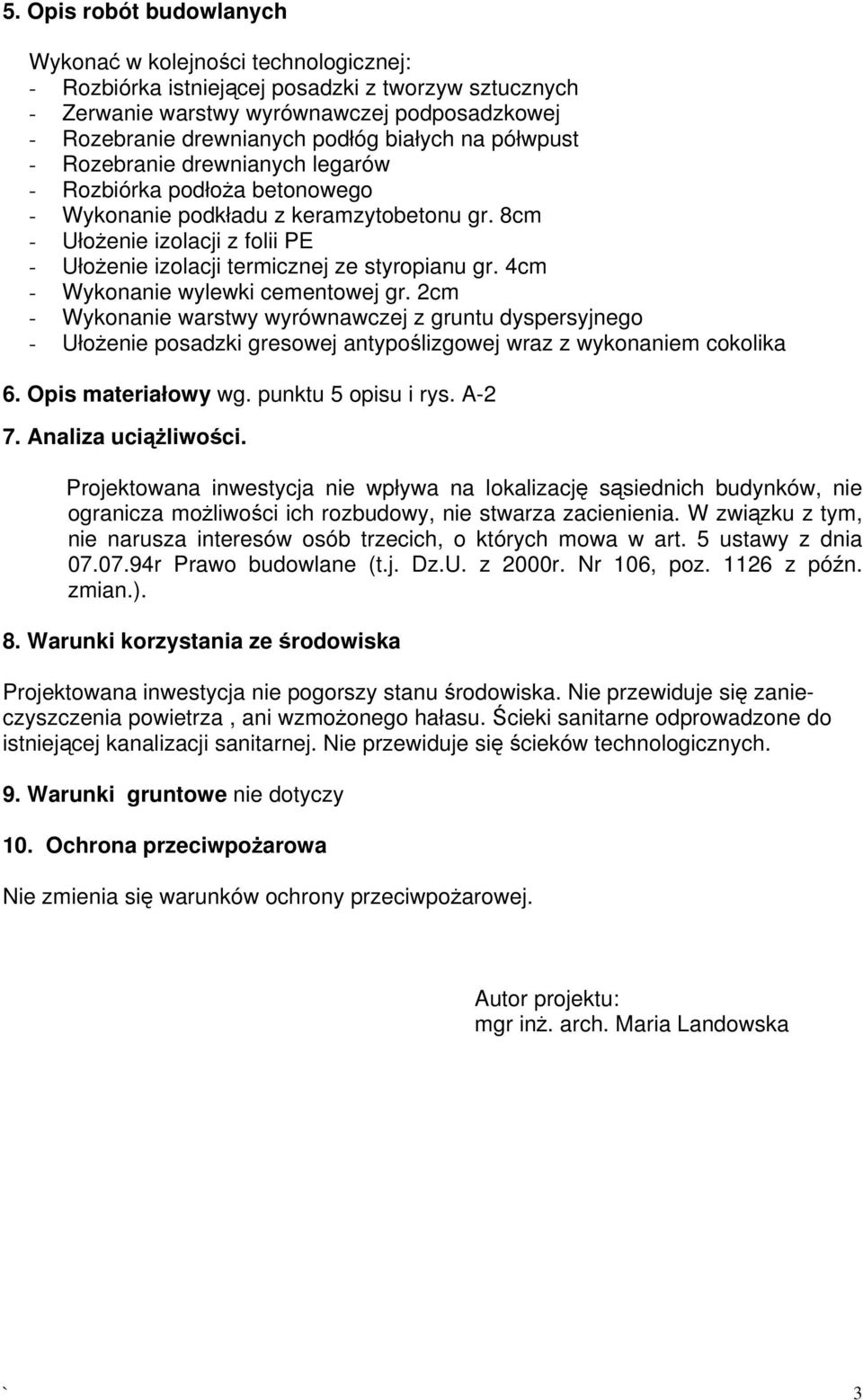

3 5. Opis robót budowlanych Wykonać w kolejności technologicznej: - Rozbiórka istniejącej posadzki z tworzyw sztucznych - Zerwanie warstwy wyrównawczej podposadzkowej - Rozebranie drewnianych podłóg białych na półwpust - Rozebranie drewnianych legarów - Rozbiórka podłoża betonowego - Wykonanie podkładu z keramzytobetonu gr. 8cm - Ułożenie izolacji z folii PE - Ułożenie izolacji termicznej ze styropianu gr. 4cm - Wykonanie wylewki cementowej gr. 2cm - Wykonanie warstwy wyrównawczej z gruntu dyspersyjnego - Ułożenie posadzki gresowej antypoślizgowej wraz z wykonaniem cokolika 6. Opis materiałowy wg. punktu 5 opisu i rys. A-2 7. Analiza uciążliwości. Projektowana inwestycja nie wpływa na lokalizację sąsiednich budynków, nie ogranicza możliwości ich rozbudowy, nie stwarza zacienienia. W związku z tym, nie narusza interesów osób trzecich, o których mowa w art. 5 ustawy z dnia r Prawo budowlane (t.j. Dz.U. z 2000r. Nr 106, poz z późn. zmian.). 8. Warunki korzystania ze środowiska Projektowana inwestycja nie pogorszy stanu środowiska. Nie przewiduje się zanieczyszczenia powietrza, ani wzmożonego hałasu. Ścieki sanitarne odprowadzone do istniejącej kanalizacji sanitarnej. Nie przewiduje się ścieków technologicznych. 9. Warunki gruntowe nie dotyczy 10. Ochrona przeciwpożarowa Nie zmienia się warunków ochrony przeciwpożarowej. Autor projektu: mgr inż. arch. Maria Landowska ` 3

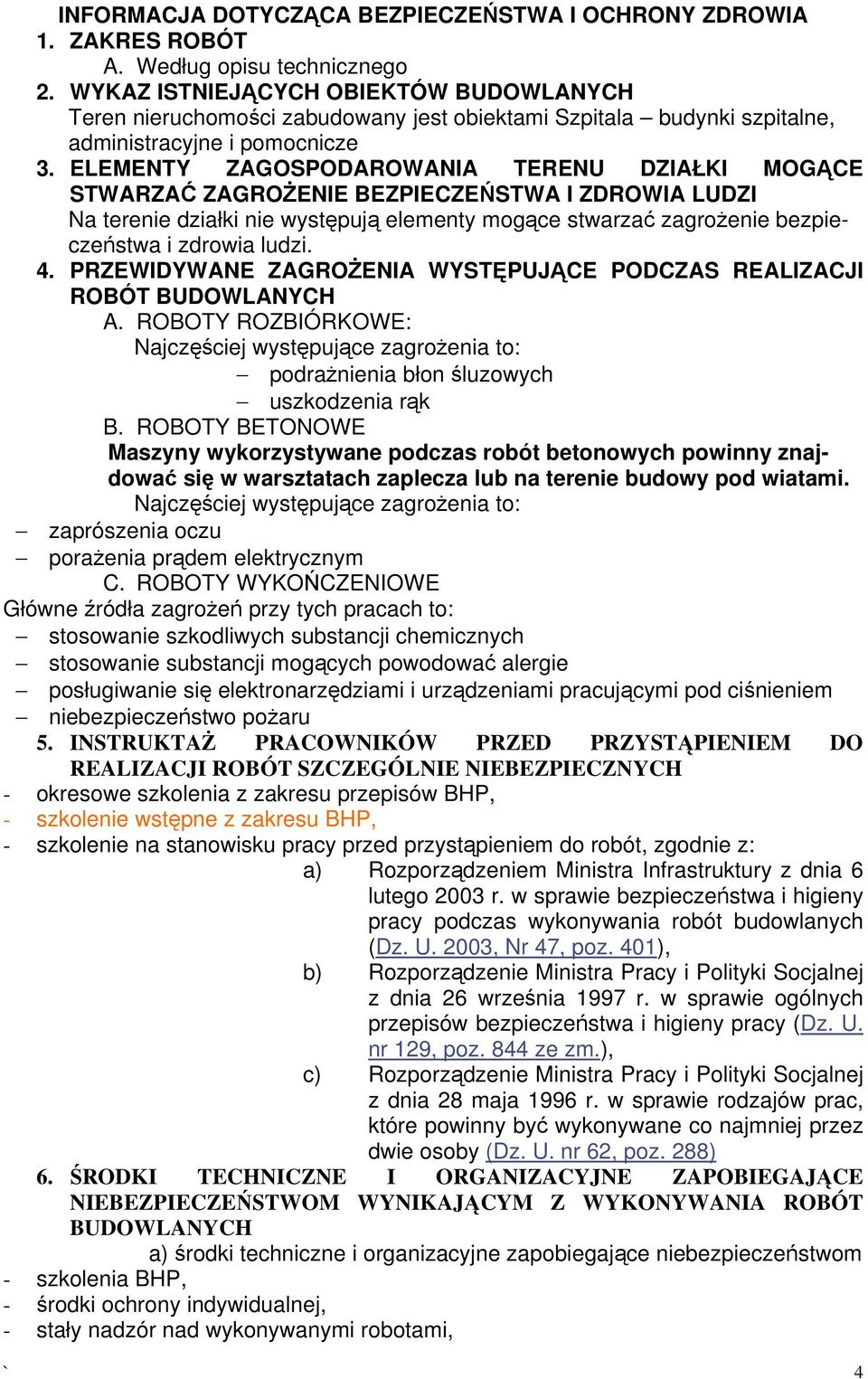

4 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. ZAKRES ROBÓT A. Według opisu technicznego 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Teren nieruchomości zabudowany jest obiektami Szpitala budynki szpitalne, administracyjne i pomocnicze 3. ELEMENTY ZAGOSPODAROWANIA TERENU DZIAŁKI MOGĄCE STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Na terenie działki nie występują elementy mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 4. PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH A. ROBOTY ROZBIÓRKOWE: Najczęściej występujące zagrożenia to: podrażnienia błon śluzowych uszkodzenia rąk B. ROBOTY BETONOWE Maszyny wykorzystywane podczas robót betonowych powinny znajdować się w warsztatach zaplecza lub na terenie budowy pod wiatami. Najczęściej występujące zagrożenia to: zaprószenia oczu porażenia prądem elektrycznym C. ROBOTY WYKOŃCZENIOWE Główne źródła zagrożeń przy tych pracach to: stosowanie szkodliwych substancji chemicznych stosowanie substancji mogących powodować alergie posługiwanie się elektronarzędziami i urządzeniami pracującymi pod ciśnieniem niebezpieczeństwo pożaru 5. INSTRUKTAŻ PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH - okresowe szkolenia z zakresu przepisów BHP, - szkolenie wstępne z zakresu BHP, - szkolenie na stanowisku pracy przed przystąpieniem do robót, zgodnie z: a) Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. 2003, Nr 47, poz. 401), b) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. nr 129, poz. 844 ze zm.), c) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac, które powinny być wykonywane co najmniej przez dwie osoby (Dz. U. nr 62, poz. 288) 6. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH a) środki techniczne i organizacyjne zapobiegające niebezpieczeństwom - szkolenia BHP, - środki ochrony indywidualnej, - stały nadzór nad wykonywanymi robotami, ` 4

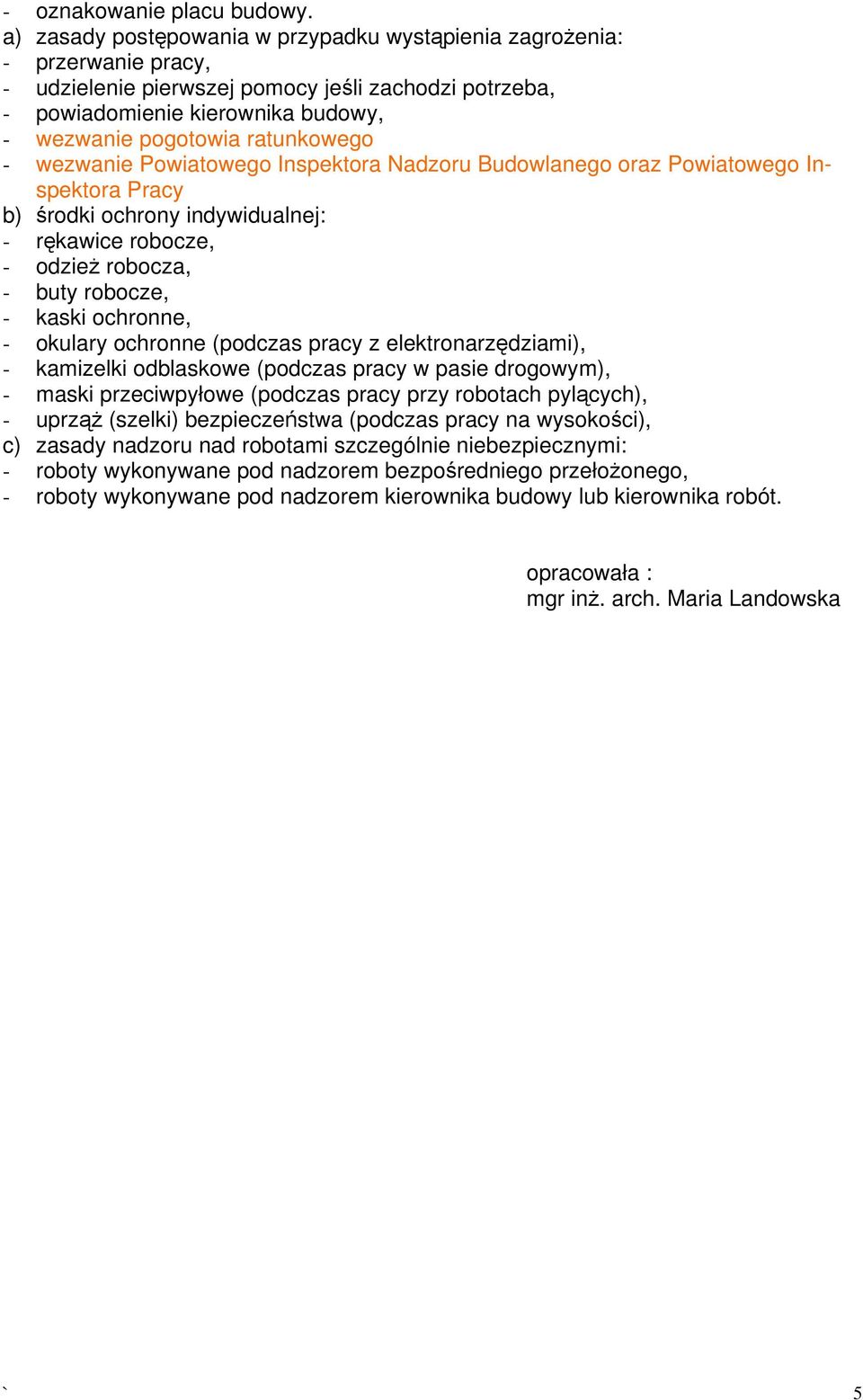

5 - oznakowanie placu budowy. a) zasady postępowania w przypadku wystąpienia zagrożenia: - przerwanie pracy, - udzielenie pierwszej pomocy jeśli zachodzi potrzeba, - powiadomienie kierownika budowy, - wezwanie pogotowia ratunkowego - wezwanie Powiatowego Inspektora Nadzoru Budowlanego oraz Powiatowego Inspektora Pracy b) środki ochrony indywidualnej: - rękawice robocze, - odzież robocza, - buty robocze, - kaski ochronne, - okulary ochronne (podczas pracy z elektronarzędziami), - kamizelki odblaskowe (podczas pracy w pasie drogowym), - maski przeciwpyłowe (podczas pracy przy robotach pylących), - uprząż (szelki) bezpieczeństwa (podczas pracy na wysokości), c) zasady nadzoru nad robotami szczególnie niebezpiecznymi: - roboty wykonywane pod nadzorem bezpośredniego przełożonego, - roboty wykonywane pod nadzorem kierownika budowy lub kierownika robót. opracowała : mgr inż. arch. Maria Landowska ` 5

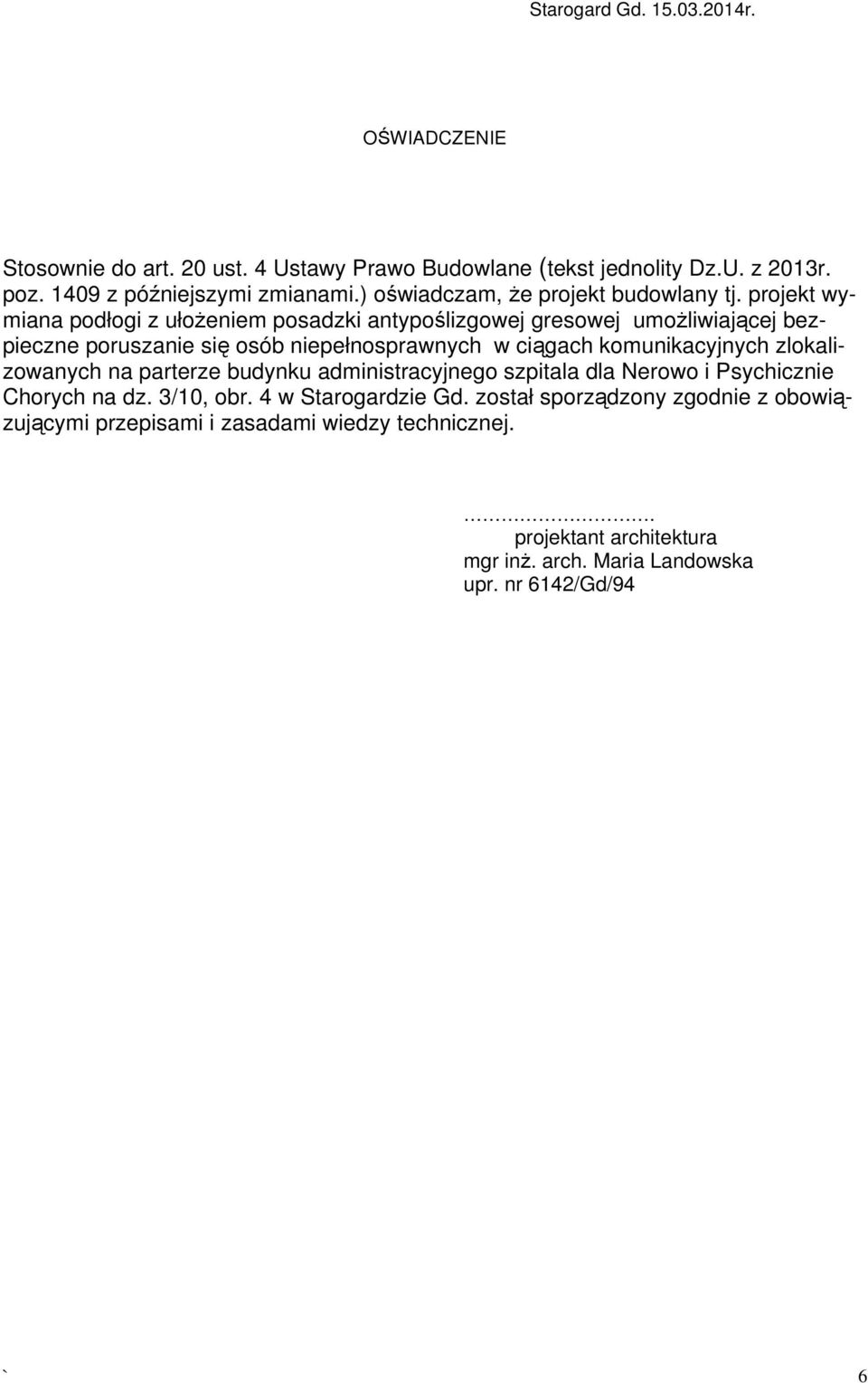

6 Starogard Gd r. OŚWIADCZENIE Stosownie do art. 20 ust. 4 Ustawy Prawo Budowlane (tekst jednolity Dz.U. z 2013r. poz z późniejszymi zmianami.) oświadczam, że projekt budowlany tj. projekt wymiana podłogi z ułożeniem posadzki antypoślizgowej gresowej umożliwiającej bezpieczne poruszanie się osób niepełnosprawnych w ciągach komunikacyjnych zlokalizowanych na parterze budynku administracyjnego szpitala dla Nerowo i Psychicznie Chorych na dz. 3/10, obr. 4 w Starogardzie Gd. został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej.. projektant architektura mgr inż. arch. Maria Landowska upr. nr 6142/Gd/94 ` 6
