BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH BIONIQ

Transkrypt

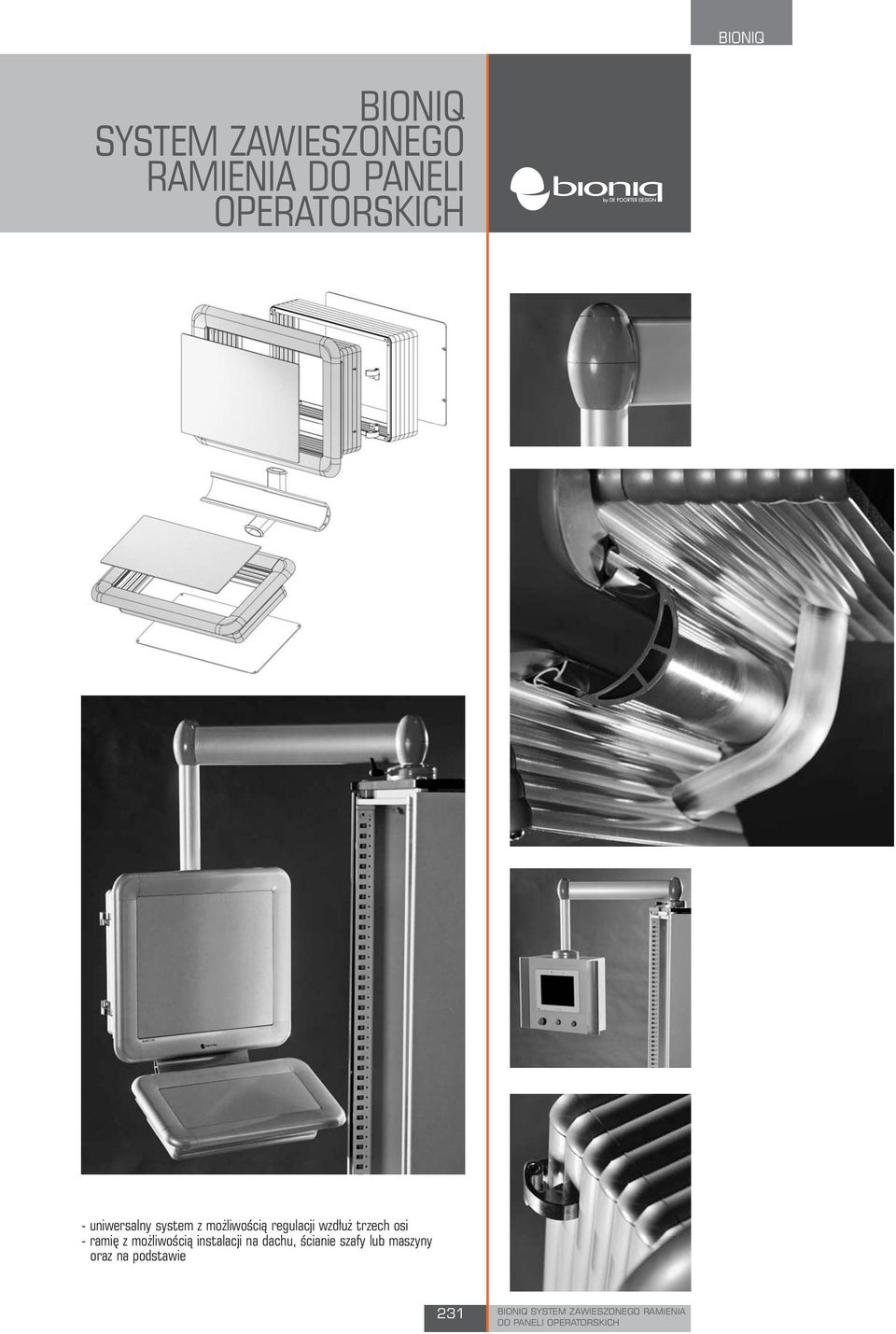

1 BIONIQ BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH - uniwersalny system z możliwością regulacji wzdłuż trzech osi - ramię z możliwością instalacji na dachu, ścianie szafy lub maszyny oraz na podstawie 231 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH

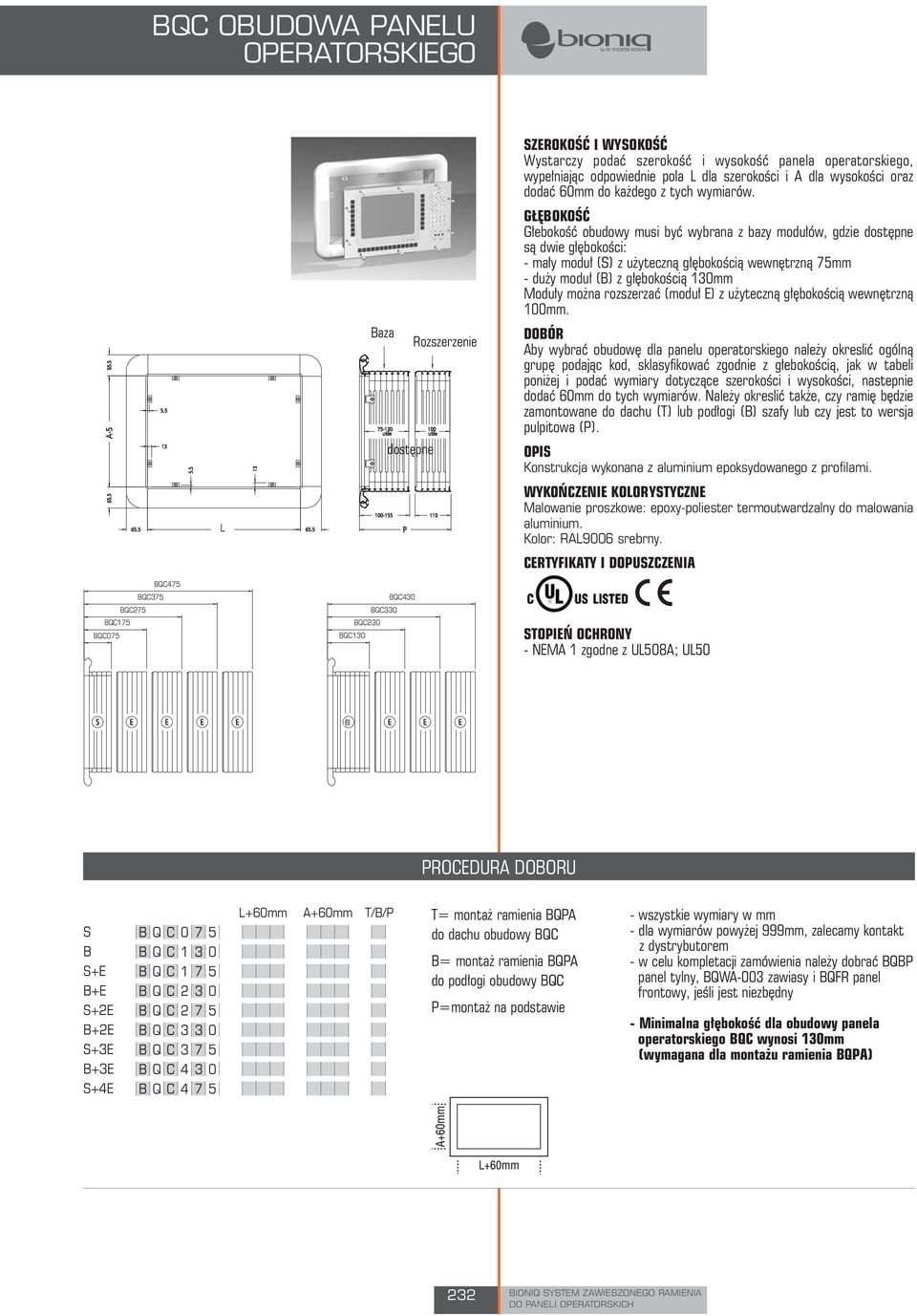

2 C OBUDOWA PANELU OPERATORSKIEGO L Baza dostępne Rozszerzenie SZEROKOŚĆ I WYSOKOŚĆ Wystarczy podać szerokość i wysokość panela operatorskiego, wypełniając odpowiednie pola L dla szerokości i A dla wysokości oraz dodać 60mm do każdego z tych wymiarów. GŁĘBOKOŚĆ Głebokość obudowy musi być wybrana z bazy modułów, gdzie dostępne są dwie głębokości: - mały moduł (S) z użyteczną głębokością wewnętrzną 75mm - duży moduł (B) z głębokością 130mm Moduły można rozszerzać (moduł E) z użyteczną głębokością wewnętrzną 100mm. DOBÓR Aby wybrać obudowę dla panelu operatorskiego należy okreslić ogólną grupę podając kod, sklasyfikować zgodnie z głebokością, jak w tabeli poniżej i podać wymiary dotyczące szerokości i wysokości, nastepnie dodać 60mm do tych wymiarów. Należy okreslić także, czy ramię będzie zamontowane do dachu (T) lub podłogi (B) szafy lub czy jest to wersja pulpitowa (P). Konstrukcja wykonana z aluminium epoksydowanego z profilami. Malowanie proszkowe: epoxy-poliester termoutwardzalny do malowania aluminium. Kolor: RAL9006 srebrny. CERTYFIKATY I DOPUSZCZENIA C475 C375 C275 C175 C075 C430 C330 C230 C130 STOPIEŃ OCHRONY - NEMA 1 zgodne z UL508A; UL50 B PROCEDURA DOBORU S B S+E B+E S+2E B+2E S+3E B+3E S+4E C075 C130 C175 C230 C275 C330 C375 C430 C475 L+60mm A+60mm T/B/P T= montaż ramienia PA do dachu obudowy C B= montaż ramienia PA do podłogi obudowy C P=montaż na podstawie - wszystkie wymiary w mm - dla wymiarów powyżej 999mm, zalecamy kontakt z dystrybutorem - w celu kompletacji zamówienia należy dobrać BP panel tylny, WA-003 zawiasy i FR panel frontowy, jeśli jest niezbędny - Minimalna głębokość dla obudowy panela operatorskiego C wynosi 130mm (wymagana dla montażu ramienia PA) 232 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH

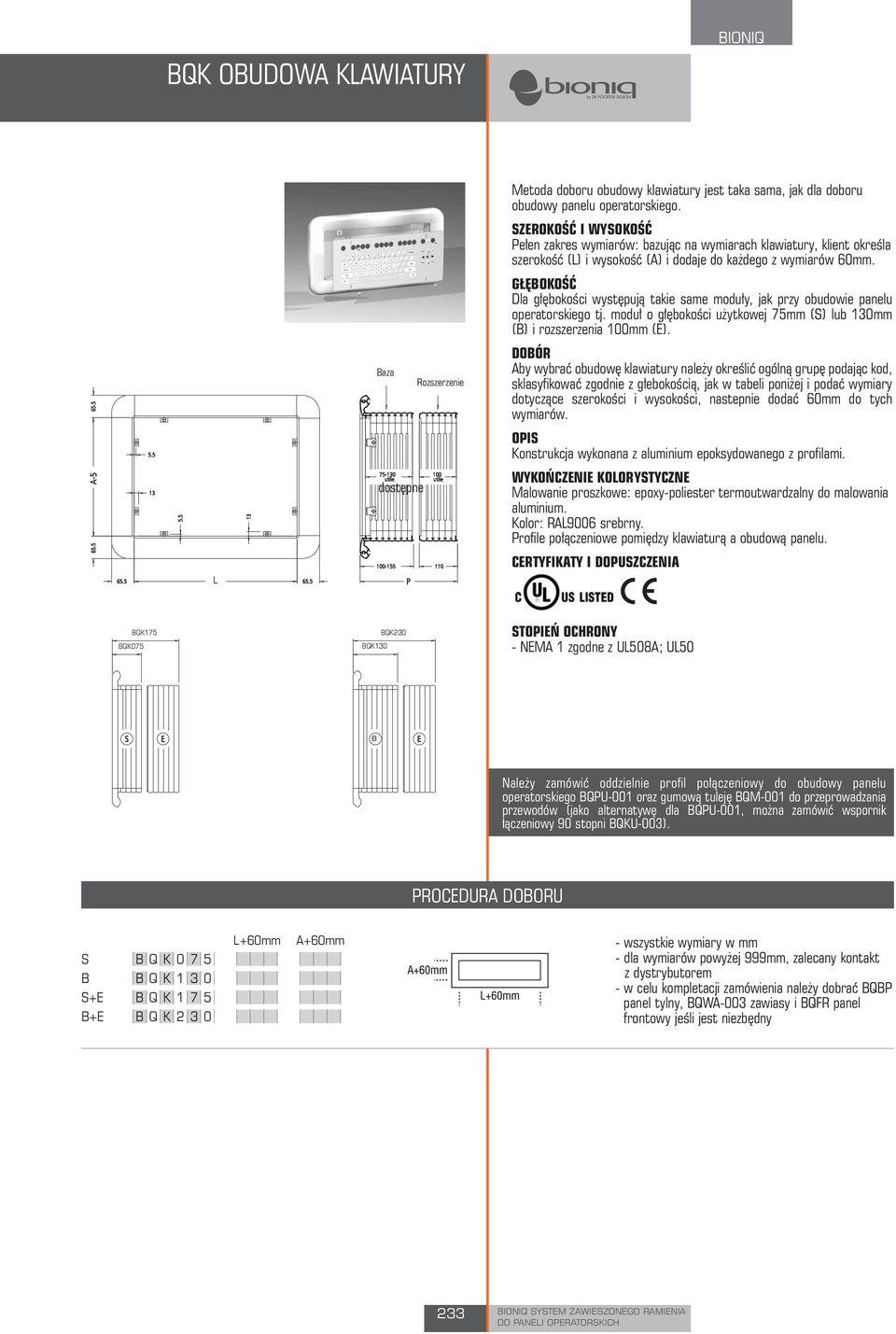

3 K OBUDOWA KLAWIATURY BIONIQ L Baza dostępne Rozszerzenie Metoda doboru obudowy klawiatury jest taka sama, jak dla doboru obudowy panelu operatorskiego. SZEROKOŚĆ I WYSOKOŚĆ Pełen zakres wymiarów: bazując na wymiarach klawiatury, klient określa szerokość (L) i wysokość (A) i dodaje do każdego z wymiarów 60mm. GŁĘBOKOŚĆ Dla głębokości występują takie same moduły, jak przy obudowie panelu operatorskiego tj. moduł o głębokości użytkowej 75mm (S) lub 130mm (B) i rozszerzenia 100mm (E). DOBÓR Aby wybrać obudowę klawiatury należy określić ogólną grupę podając kod, sklasyfikować zgodnie z głebokością, jak w tabeli poniżej i podać wymiary dotyczące szerokości i wysokości, nastepnie dodać 60mm do tych wymiarów. Konstrukcja wykonana z aluminium epoksydowanego z profilami. Malowanie proszkowe: epoxy-poliester termoutwardzalny do malowania aluminium. Kolor: RAL9006 srebrny. Profile połączeniowe pomiędzy klawiaturą a obudową panelu. CERTYFIKATY I DOPUSZCZENIA K175 K075 K230 K130 STOPIEŃ OCHRONY - NEMA 1 zgodne z UL508A; UL50 B Należy zamówić oddzielnie profil połączeniowy do obudowy panelu operatorskiego PU-001 oraz gumową tuleję M-001 do przeprowadzania przewodów (jako alternatywę dla PU-001, można zamówić wspornik łączeniowy 90 stopni KU-003). PROCEDURA DOBORU S B S+E B+E K075 K130 K175 K230 L+60mm A+60mm - wszystkie wymiary w mm - dla wymiarów powyżej 999mm, zalecany kontakt z dystrybutorem - w celu kompletacji zamówienia należy dobrać BP panel tylny, WA-003 zawiasy i FR panel frontowy jeśli jest niezbędny 233 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH

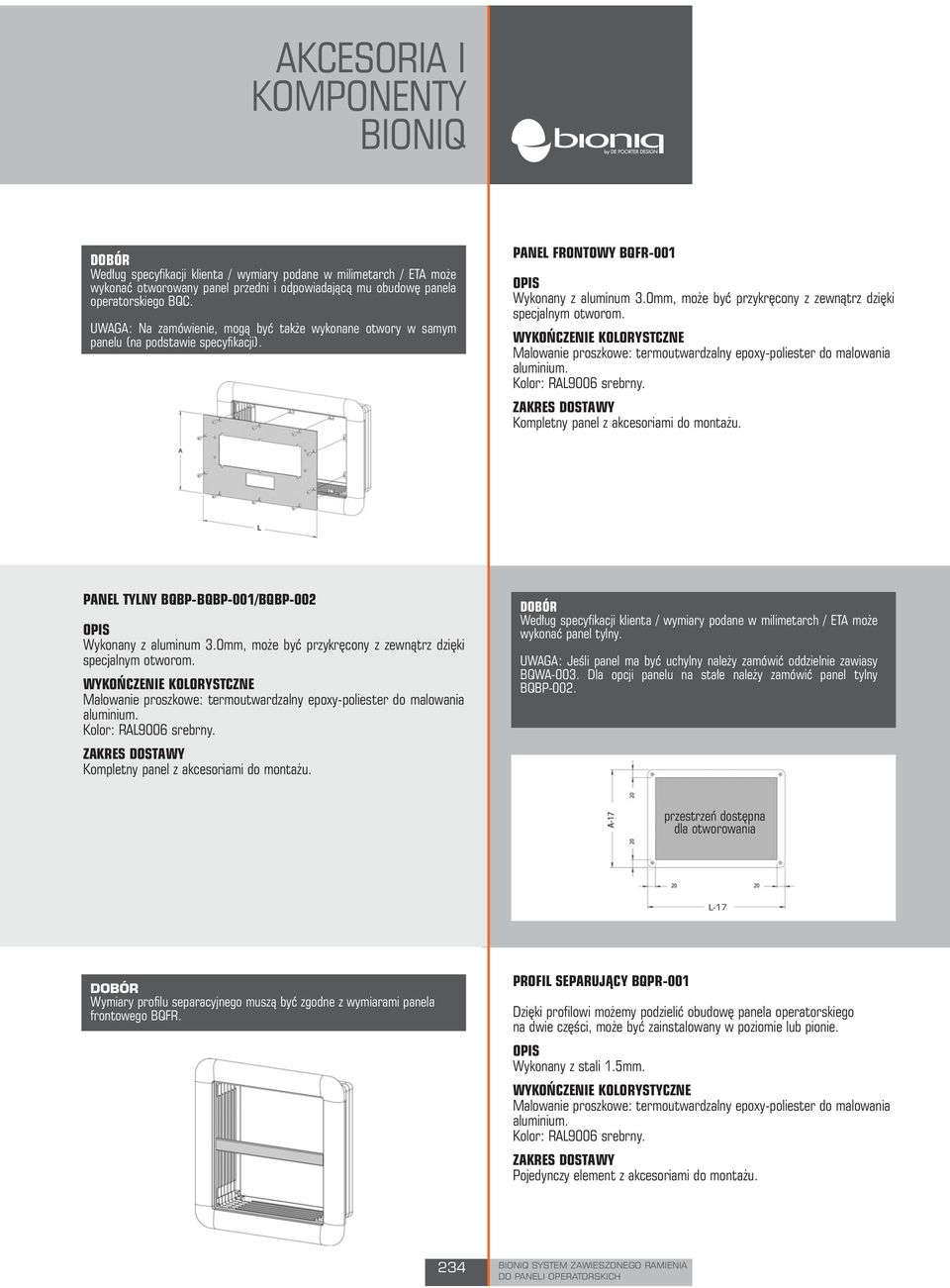

4 AKCESORIA I KOMPONENTY BIONIQ DOBÓR Według specyfikacji klienta / wymiary podane w milimetarch / ETA może wykonać otworowany panel przedni i odpowiadającą mu obudowę panela operatorskiego C. UWAGA: Na zamówienie, mogą być także wykonane otwory w samym panelu (na podstawie specyfikacji). PANEL FRONTOWY FR-001 Wykonany z aluminum 3.0mm, może być przykręcony z zewnątrz dzięki specjalnym otworom. WYKOŃCZENIE KOLORYSTCZNE Malowanie proszkowe: termoutwardzalny epoxy-poliester do malowania aluminium. Kolor: RAL9006 srebrny. Kompletny panel z akcesoriami do montażu. L PANEL TYLNY BP-BP-001/BP-002 Wykonany z aluminum 3.0mm, może być przykręcony z zewnątrz dzięki specjalnym otworom. WYKOŃCZENIE KOLORYSTCZNE Malowanie proszkowe: termoutwardzalny epoxy-poliester do malowania aluminium. Kolor: RAL9006 srebrny. Kompletny panel z akcesoriami do montażu. DOBÓR Według specyfikacji klienta / wymiary podane w milimetarch / ETA może wykonać panel tylny. UWAGA: Jeśli panel ma być uchylny należy zamówić oddzielnie zawiasy WA-003. Dla opcji panelu na stałe należy zamówić panel tylny BP-002. przestrzeń dostępna dla otworowania L-17 DOBÓR Wymiary profilu separacyjnego muszą być zgodne z wymiarami panela frontowego FR. PROFIL SEPARUJĄCY PR-001 Dzięki profilowi możemy podzielić obudowę panela operatorskiego na dwie części, może być zainstalowany w poziomie lub pionie. Wykonany z stali 1.5mm. Malowanie proszkowe: termoutwardzalny epoxy-poliester do malowania aluminium. Kolor: RAL9006 srebrny. Pojedynczy element z akcesoriami do montażu. 234 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH

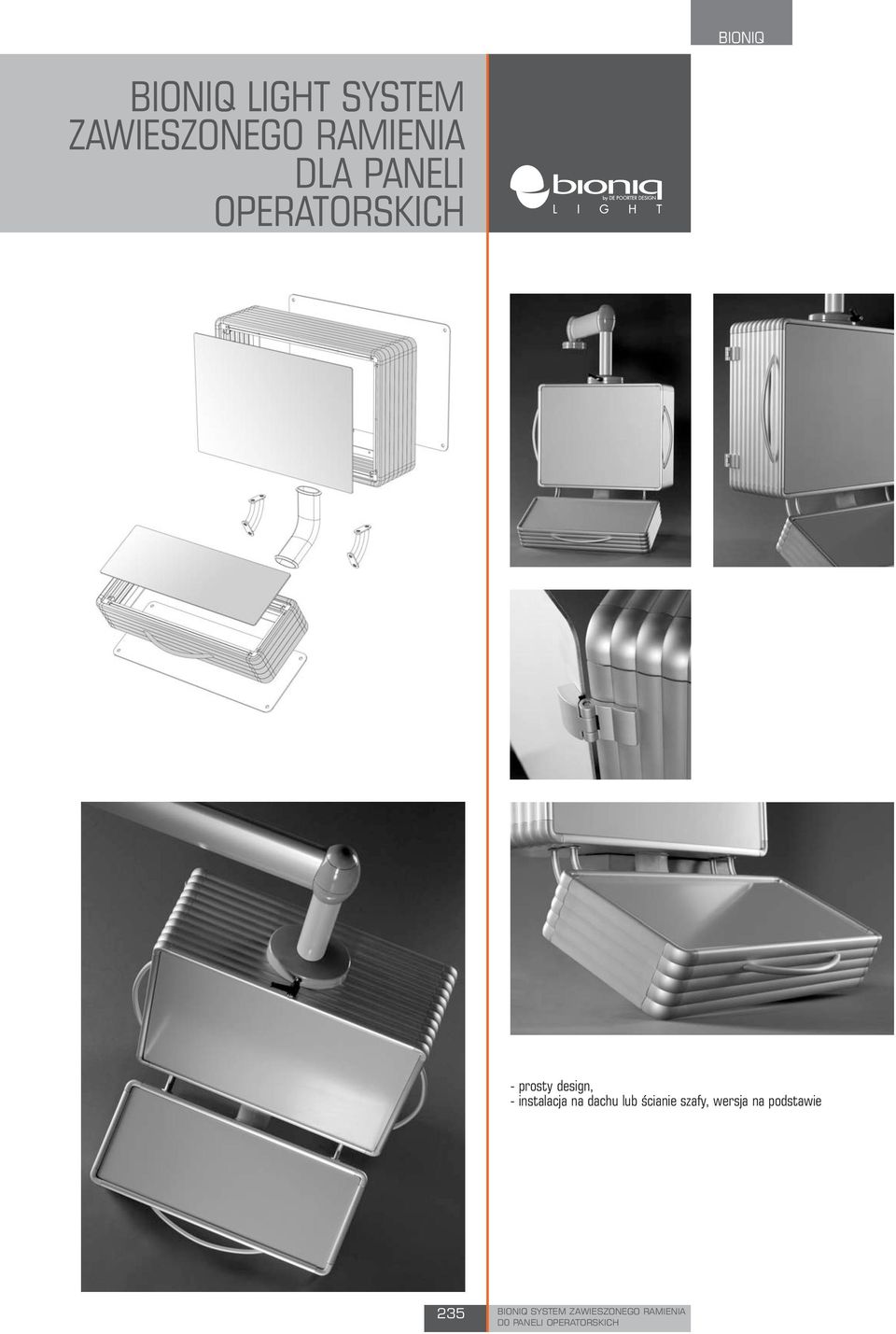

5 BIONIQ BIONIQ LIGHT SYSTEM ZAWIESZONEGO RAMIENIA DLA PANELI OPERATORSKICH - prosty design, - instalacja na dachu lub ścianie szafy, wersja na podstawie 235 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA D0 PANELI OPERATORSKICH

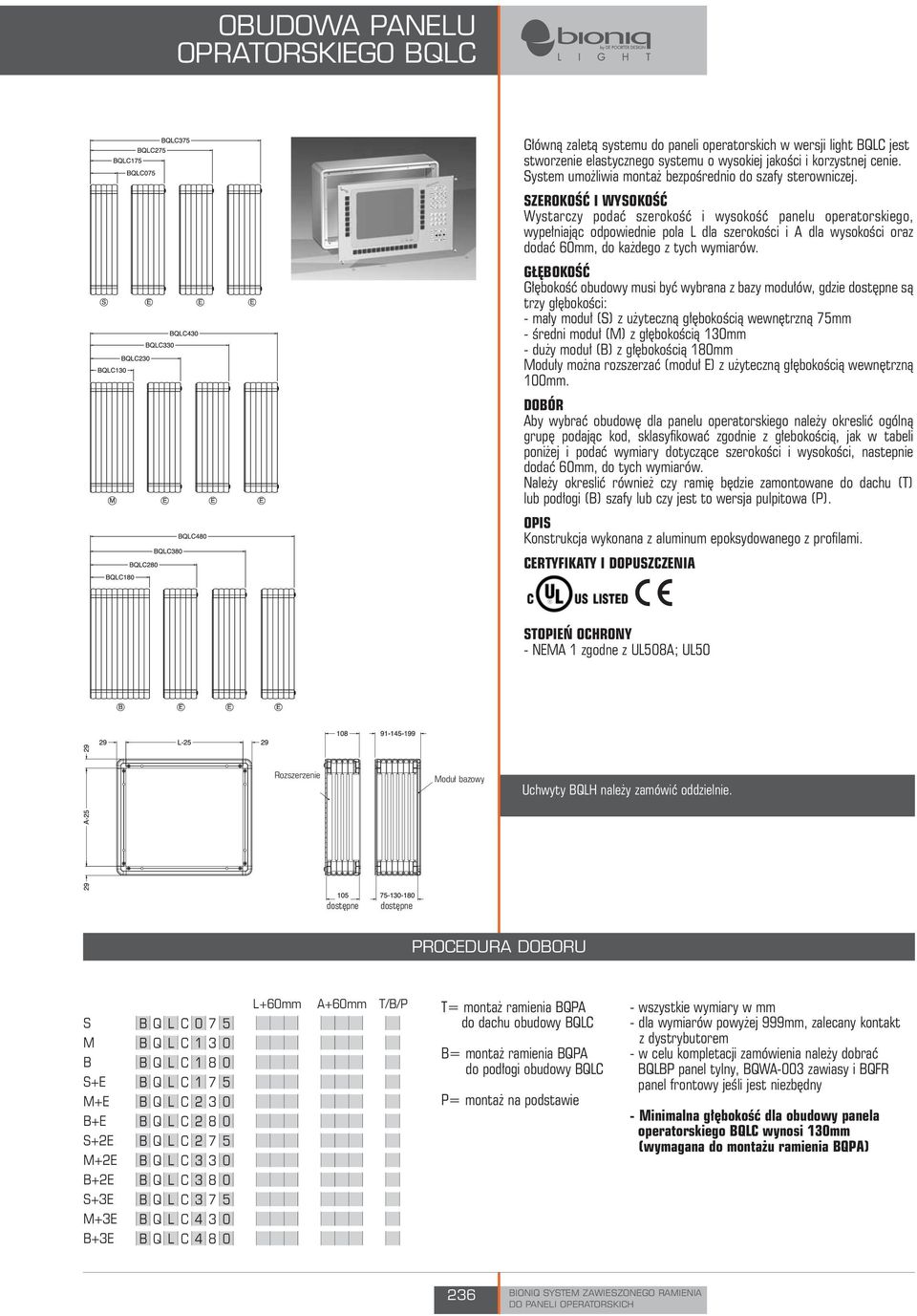

6 OBUDOWA PANELU OPRATORSKIEGO LC Główną zaletą systemu do paneli operatorskich w wersji light LC jest stworzenie elastycznego systemu o wysokiej jakości i korzystnej cenie. System umożliwia montaż bezpośrednio do szafy sterowniczej. SZEROKOŚĆ I WYSOKOŚĆ Wystarczy podać szerokość i wysokość panelu operatorskiego, wypełniając odpowiednie pola L dla szerokości i A dla wysokości oraz dodać 60mm, do każdego z tych wymiarów. GŁĘBOKOŚĆ Głębokość obudowy musi być wybrana z bazy modułów, gdzie dostępne są trzy głębokości: - mały moduł (S) z użyteczną głębokością wewnętrzną 75mm - średni moduł (M) z głębokością 130mm - duży moduł (B) z głębokością 180mm Moduły można rozszerzać (moduł E) z użyteczną głębokością wewnętrzną 100mm. DOBÓR Aby wybrać obudowę dla panelu operatorskiego należy okreslić ogólną grupę podając kod, sklasyfikować zgodnie z głebokością, jak w tabeli poniżej i podać wymiary dotyczące szerokości i wysokości, nastepnie dodać 60mm, do tych wymiarów. Należy okreslić również czy ramię będzie zamontowane do dachu (T) lub podłogi (B) szafy lub czy jest to wersja pulpitowa (P). Konstrukcja wykonana z aluminum epoksydowanego z profilami. CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - NEMA 1 zgodne z UL508A; UL50 Rozszerzenie Moduł bazowy Uchwyty LH należy zamówić oddzielnie. dostępne dostępne PROCEDURA DOBORU S M B S+E M+E B+E S+2E M+2E B+2E S+3E M+3E B+3E LC075 LC130 LC180 LC175 LC230 LC280 LC275 LC330 LC380 LC375 LC430 LC480 L+60mm A+60mm T/B/P T= montaż ramienia PA do dachu obudowy LC B= montaż ramienia PA do podłogi obudowy LC P= montaż na podstawie - wszystkie wymiary w mm - dla wymiarów powyżej 999mm, zalecany kontakt z dystrybutorem - w celu kompletacji zamówienia należy dobrać LBP panel tylny, WA-003 zawiasy i FR panel frontowy jeśli jest niezbędny - Minimalna głębokość dla obudowy panela operatorskiego LC wynosi 130mm (wymagana do montażu ramienia PA) 236 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH

7 BIONIQ OBUDOWA KLAWIATURY LK Obudowę klawiatury LK dobieramy na podstawie szerokości i wysokości klawiatury, która ma być zainstalowana wewnątrz. SZEROKOŚĆ I WYSOKOŚĆ Pełen zakres wymiarów: bazując na wymiarach klawiatury, klient określa szerokość (L) i wysokość (A) i dodaje do każdego z wymiarów 60m. (dostępna głebokość) GŁĘBOKOŚĆ Dla głębokości wystepują dwa różne moduły: - moduł z głębokością użytkową 75mm - moduł z głębokością użytkową 130mm W tym rozwiązaniu nie możemy użyć uchwytów LK Obudowa klawiatury musi być wybrana poprzez podanie kodu ID z dostępnych głębokości, szerokości i wysokości które należy wprowadzić. DOBÓR Aby wybrać obudowę klawiatury należy określić ogólną grupę, podając kod, sklasyfikować zgodnie z głebokością, jak w tabeli poniżej i podać wymiary dotyczące szerokości i wysokości, nastepnie dodać 60mm do tych wymiarów. Konstrukcja wykonana z aluminium epoksydowanego z profilami. CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - NEMA 1 zgodne z UL508A; UL50 Należy zamówić oddzielnie profil połączeniowy do obudowy panela operatorskiego LKU-001 oraz gumową tuleję LM-001 do przeprowadzania przewodów i dostępne uchwyty LH (jako alternatywę dla LKU-001, możemy zamówić wspornik łączeniowy 90 stopni LKU-004). PROCEDURA DOBORU LK075 LK130 L+60mm A+60mm - wszystkie wymiary w mm - dla wymiarów powyżej 999mm, zalecany kontakt z dystrybutorem - w celu kompletacji zamówienia należy dobrać LBP panel tylny, WA-003 zawiasy i FR panel frontowy, jeśli jest niezbędny 237 BIONIQ LIGHT SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH

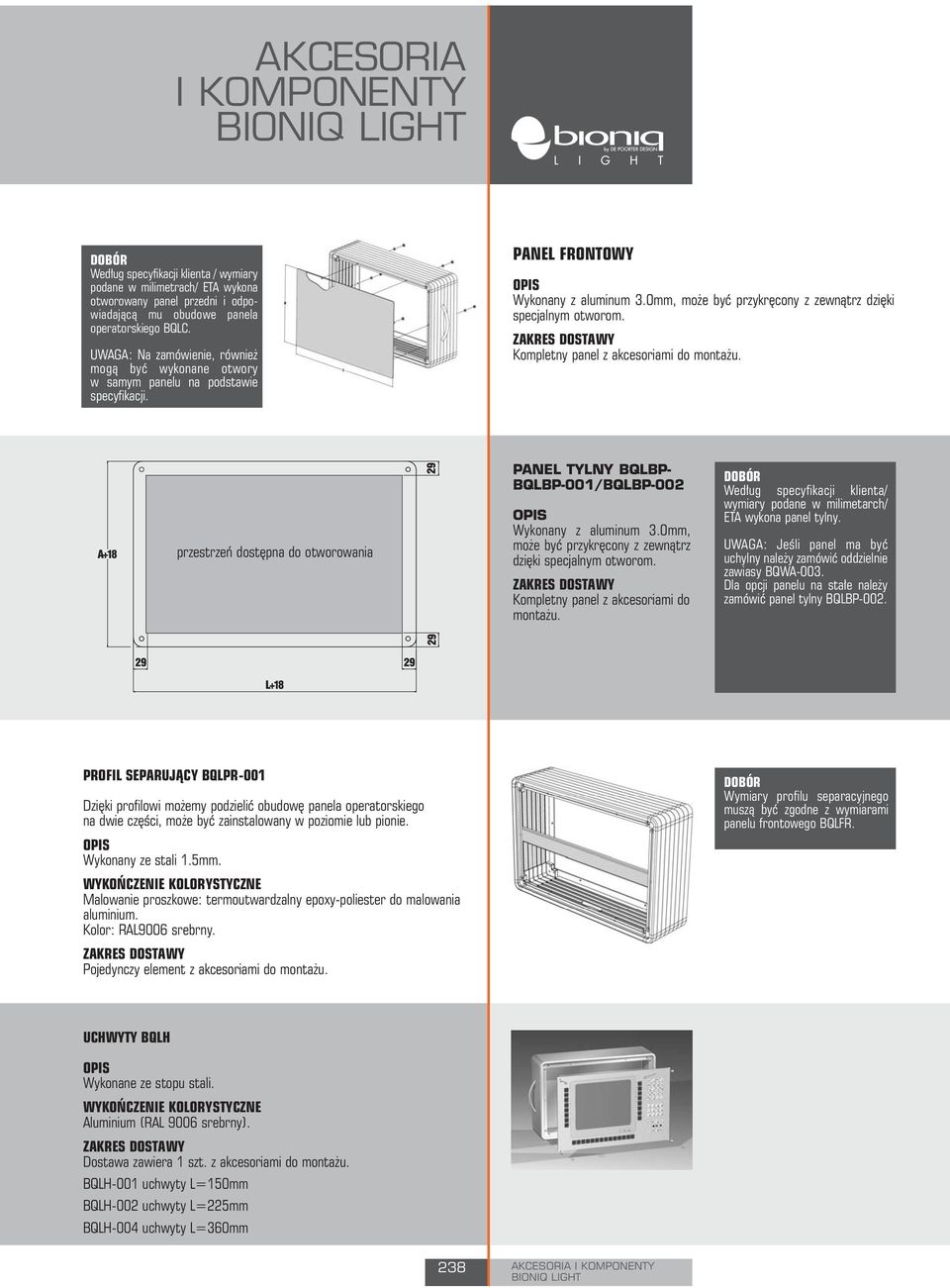

8 AKCESORIA I KOMPONENTY BIONIQ LIGHT DOBÓR Według specyfikacji klienta / wymiary podane w milimetrach/ ETA wykona otworowany panel przedni i odpowiadającą mu obudowe panela operatorskiego LC. UWAGA: Na zamówienie, również mogą być wykonane otwory w samym panelu na podstawie specyfikacji. PANEL FRONTOWY Wykonany z aluminum 3.0mm, może być przykręcony z zewnątrz dzięki specjalnym otworom. Kompletny panel z akcesoriami do montażu. przestrzeń dostępna do otworowania PANEL TYLNY LBP- LBP-001/LBP-002 Wykonany z aluminum 3.0mm, może być przykręcony z zewnątrz dzięki specjalnym otworom. Kompletny panel z akcesoriami do montażu. DOBÓR Według specyfikacji klienta/ wymiary podane w milimetarch/ ETA wykona panel tylny. UWAGA: Jeśli panel ma być uchylny należy zamówić oddzielnie zawiasy WA-003. Dla opcji panelu na stałe należy zamówić panel tylny LBP-002. PROFIL SEPARUJĄCY LPR-001 Dzięki profilowi możemy podzielić obudowę panela operatorskiego na dwie części, może być zainstalowany w poziomie lub pionie. Wykonany ze stali 1.5mm. Malowanie proszkowe: termoutwardzalny epoxy-poliester do malowania aluminium. Kolor: RAL9006 srebrny. Pojedynczy element z akcesoriami do montażu. DOBÓR Wymiary profilu separacyjnego muszą być zgodne z wymiarami panelu frontowego LFR. UCHWYTY LH Wykonane ze stopu stali. Aluminium (RAL 9006 srebrny). Dostawa zawiera 1 szt. z akcesoriami do montażu. LH-001 uchwyty L=150mm LH-002 uchwyty L=225mm LH-004 uchwyty L=360mm 238 AKCESORIA I KOMPONENTY BIONIQ LIGHT

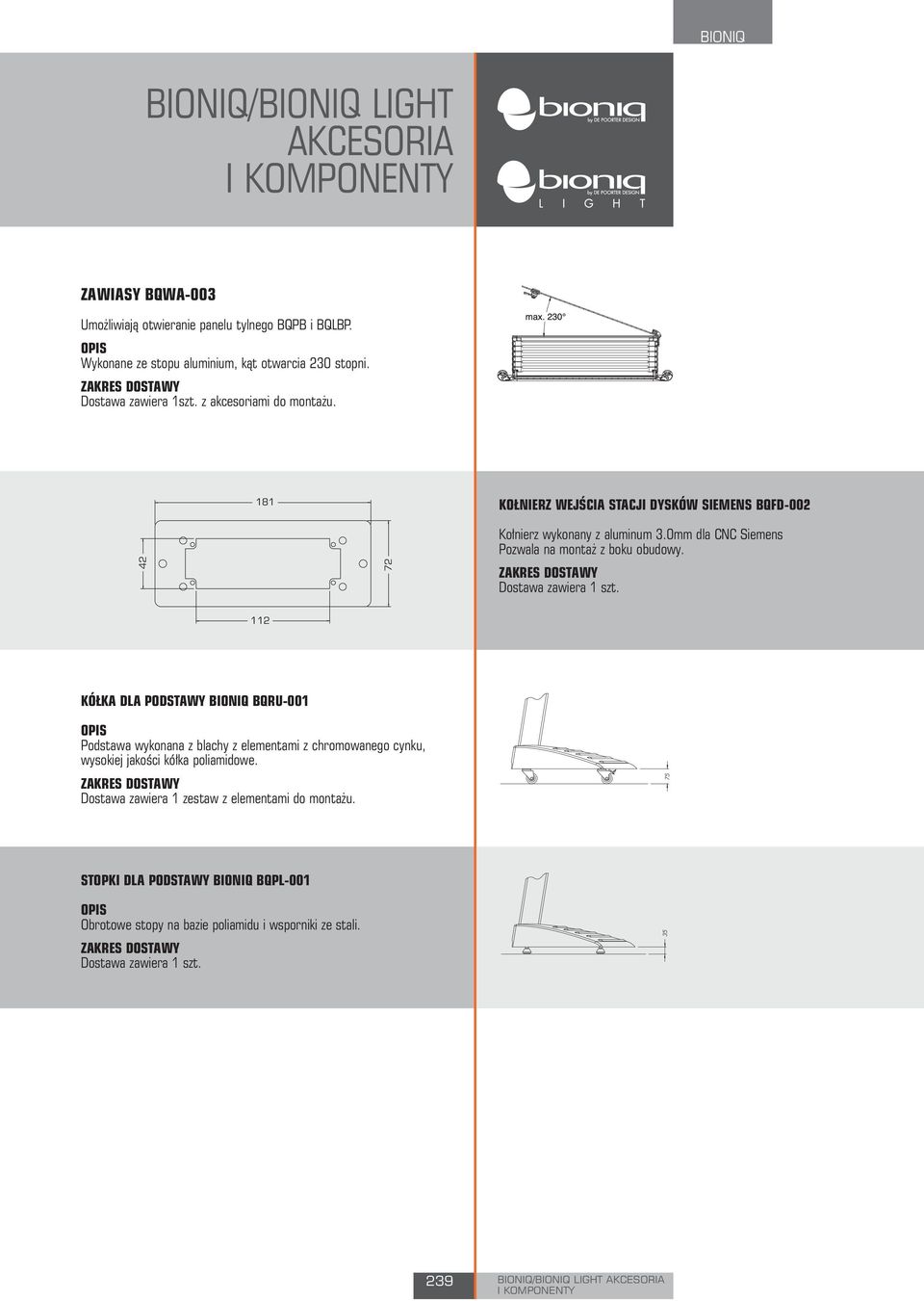

9 BIONIQ BIONIQ/BIONIQ LIGHT AKCESORIA I KOMPONENTY ZAWIASY WA-003 Umożliwiają otwieranie panelu tylnego PB i LBP. Wykonane ze stopu aluminium, kąt otwarcia 230 stopni. Dostawa zawiera 1szt. z akcesoriami do montażu. 181 KOŁNIERZ WEJŚCIA STACJI DYSKÓW SIEMENS FD Kołnierz wykonany z aluminum 3.0mm dla CNC Siemens Pozwala na montaż z boku obudowy. Dostawa zawiera 1 szt. 112 KÓŁKA DLA PODSTAWY BIONIQ RU-001 Podstawa wykonana z blachy z elementami z chromowanego cynku, wysokiej jakości kółka poliamidowe. Dostawa zawiera 1 zestaw z elementami do montażu. STOPKI DLA PODSTAWY BIONIQ PL-001 Obrotowe stopy na bazie poliamidu i wsporniki ze stali. Dostawa zawiera 1 szt. 239 BIONIQ/BIONIQ LIGHT AKCESORIA I KOMPONENTY

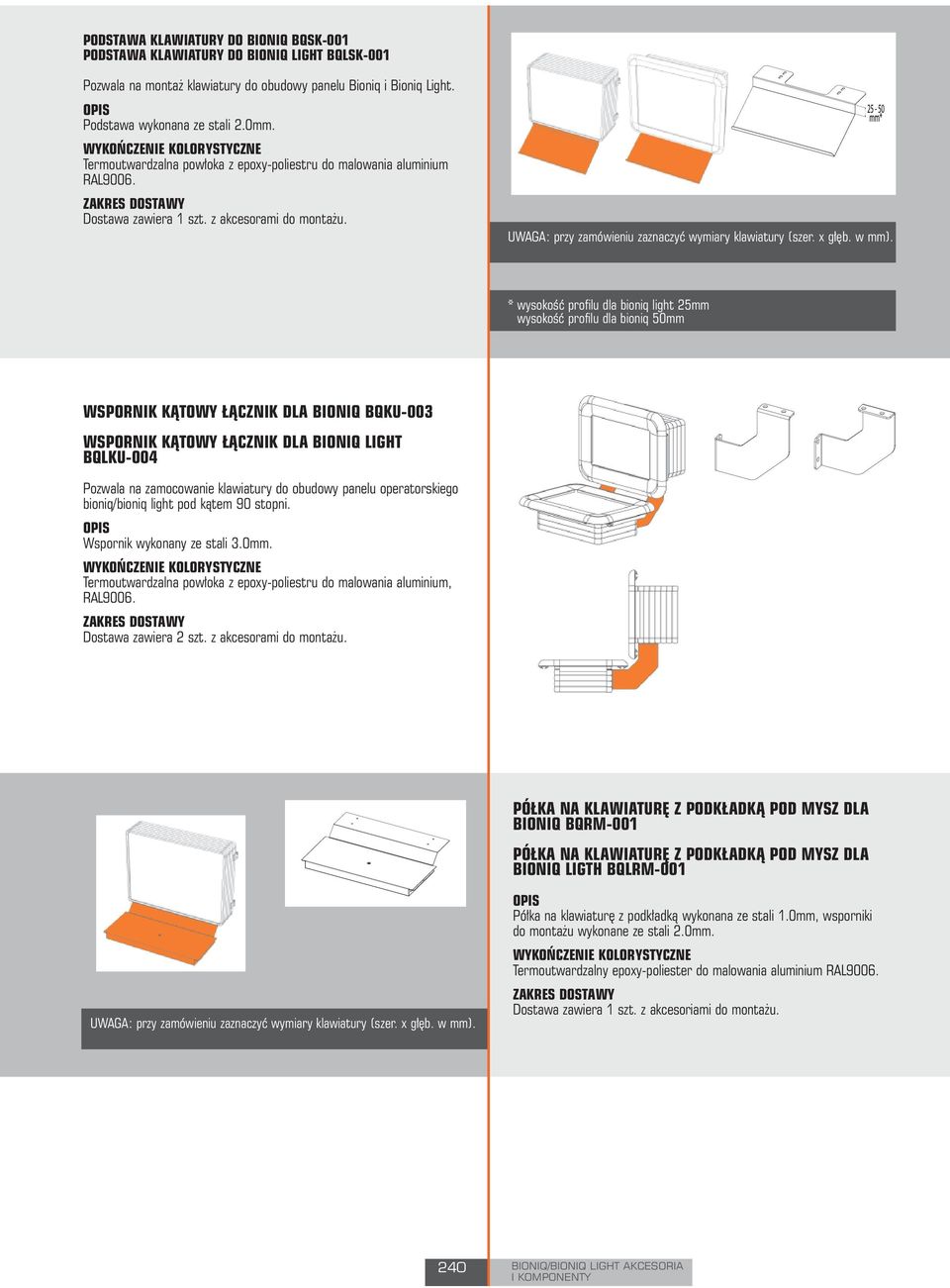

10 PODSTAWA KLAWIATURY DO BIONIQ SK-001 PODSTAWA KLAWIATURY DO BIONIQ LIGHT LSK-001 Pozwala na montaż klawiatury do obudowy panelu Bioniq i Bioniq Light. Podstawa wykonana ze stali 2.0mm. Termoutwardzalna powłoka z epoxy-poliestru do malowania aluminium RAL9006. Dostawa zawiera 1 szt. z akcesorami do montażu. UWAGA: przy zamówieniu zaznaczyć wymiary klawiatury (szer. x głęb. w mm). * wysokość profilu dla bioniq light 25mm wysokość profilu dla bioniq 50mm WSPORNIK KĄTOWY ŁĄCZNIK DLA BIONIQ KU-003 WSPORNIK KĄTOWY ŁĄCZNIK DLA BIONIQ LIGHT LKU-004 Pozwala na zamocowanie klawiatury do obudowy panelu operatorskiego bioniq/bioniq light pod kątem 90 stopni. Wspornik wykonany ze stali 3.0mm. Termoutwardzalna powłoka z epoxy-poliestru do malowania aluminium, RAL9006. Dostawa zawiera 2 szt. z akcesorami do montażu. PÓŁKA NA KLAWIATURĘ Z PODKŁADKĄ POD MYSZ DLA BIONIQ RM-001 PÓŁKA NA KLAWIATURĘ Z PODKŁADKĄ POD MYSZ DLA BIONIQ LIGTH LRM-001 UWAGA: przy zamówieniu zaznaczyć wymiary klawiatury (szer. x głęb. w mm). Półka na klawiaturę z podkładką wykonana ze stali 1.0mm, wsporniki do montażu wykonane ze stali 2.0mm. Termoutwardzalny epoxy-poliester do malowania aluminium RAL9006. Dostawa zawiera 1 szt. z akcesoriami do montażu. 240 BIONIQ/BIONIQ LIGHT AKCESORIA I KOMPONENTY

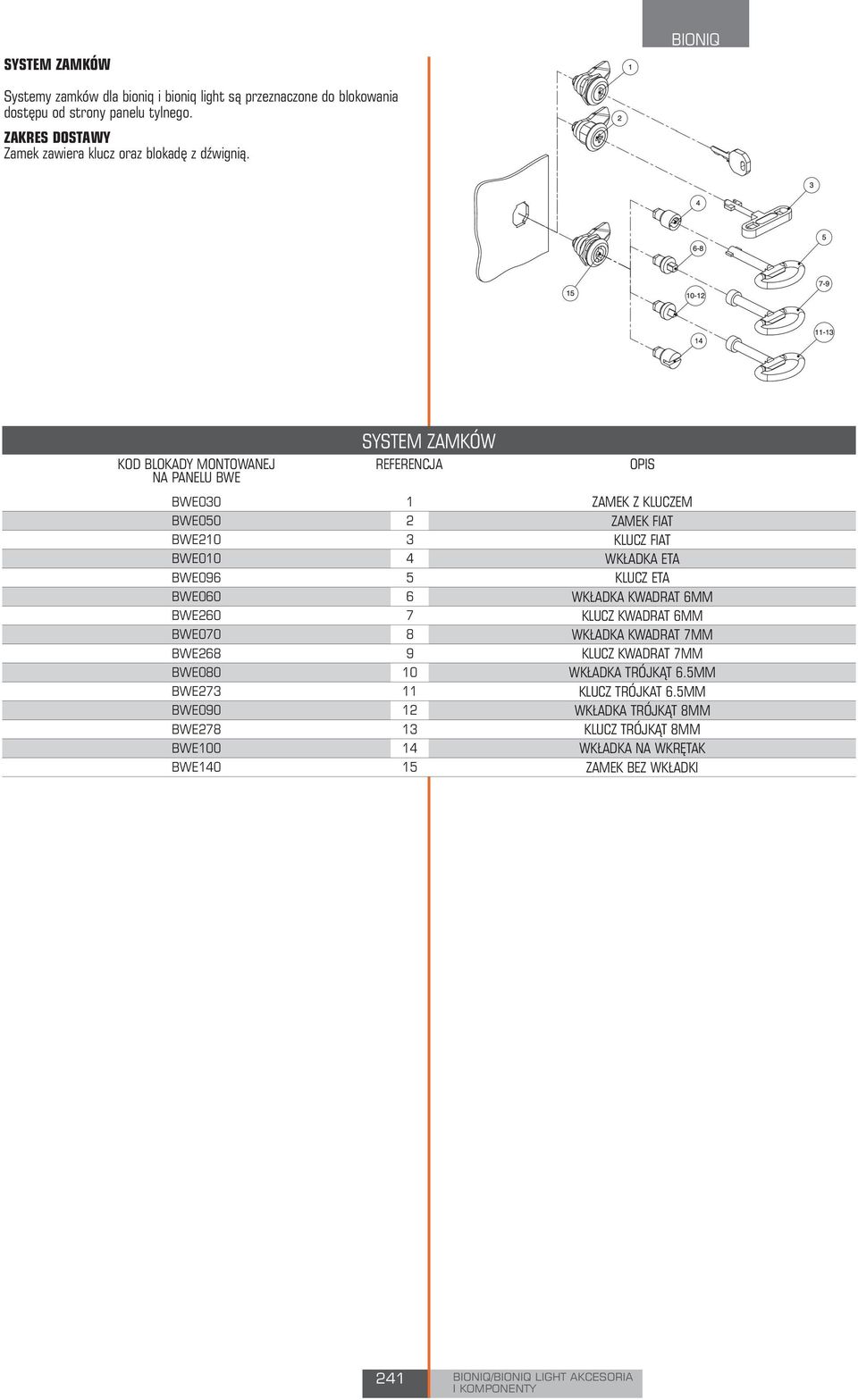

11 SYSTEM ZAMKÓW BIONIQ Systemy zamków dla bioniq i bioniq light są przeznaczone do blokowania dostępu od strony panelu tylnego. Zamek zawiera klucz oraz blokadę z dźwignią. SYSTEM ZAMKÓW BLOKADY MONTOWANEJ NA PANELU BWE REFERENCJA BWE030 1 ZAMEK Z KLUCZEM BWE050 2 ZAMEK FIAT BWE210 3 KLUCZ FIAT BWE010 4 WKŁADKA ETA BWE096 5 KLUCZ ETA BWE060 6 WKŁADKA KWADRAT 6MM BWE260 7 KLUCZ KWADRAT 6MM BWE070 8 WKŁADKA KWADRAT 7MM BWE268 9 KLUCZ KWADRAT 7MM BWE WKŁADKA TRÓJKĄT 6.5MM BWE KLUCZ TRÓJKAT 6.5MM BWE WKŁADKA TRÓJKĄT 8MM BWE KLUCZ TRÓJKĄT 8MM BWE WKŁADKA NA WKRĘTAK BWE ZAMEK BEZ WKŁADKI 241 BIONIQ/BIONIQ LIGHT AKCESORIA I KOMPONENTY

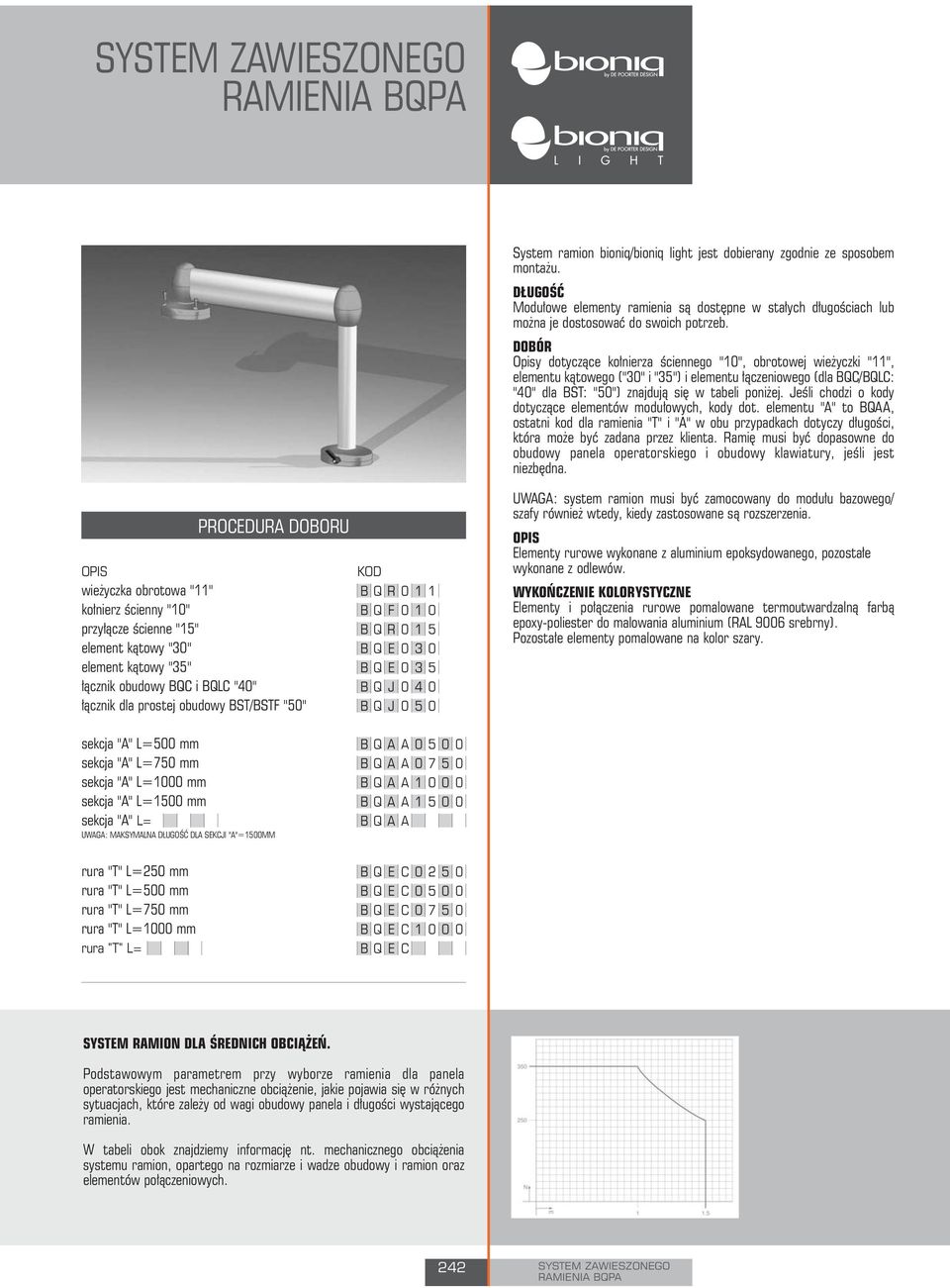

12 SYSTEM ZAWIESZONEGO RAMIENIA PA PROCEDURA DOBORU wieżyczka obrotowa "11" kołnierz ścienny "10" przyłącze ścienne "15" element kątowy "30" element kątowy "35" łącznik obudowy C i LC "40" łącznik dla prostej obudowy BST/BSTF "50" R011 F010 R015 E030 E035 J040 J050 System ramion bioniq/bioniq light jest dobierany zgodnie ze sposobem montażu. DŁUGOŚĆ Modułowe elementy ramienia są dostępne w stałych długościach lub można je dostosować do swoich potrzeb. DOBÓR Opisy dotyczące kołnierza ściennego "10", obrotowej wieżyczki "11", elementu kątowego ("30" i "35") i elementu łączeniowego (dla C/LC: "40" dla BST: "50") znajdują się w tabeli poniżej. Jeśli chodzi o kody dotyczące elementów modułowych, kody dot. elementu "A" to AA, ostatni kod dla ramienia "T" i "A" w obu przypadkach dotyczy długości, która może być zadana przez klienta. Ramię musi być dopasowne do obudowy panela operatorskiego i obudowy klawiatury, jeśli jest niezbędna. UWAGA: system ramion musi być zamocowany do modułu bazowego/ szafy również wtedy, kiedy zastosowane są rozszerzenia. Elementy rurowe wykonane z aluminium epoksydowanego, pozostałe wykonane z odlewów. Elementy i połączenia rurowe pomalowane termoutwardzalną farbą epoxy-poliester do malowania aluminium (RAL 9006 srebrny). Pozostałe elementy pomalowane na kolor szary. sekcja "A" L=500 mm sekcja "A" L=750 mm sekcja "A" L=1000 mm sekcja "A" L=1500 mm sekcja "A" L= UWAGA: MAKSYMALNA DŁUGOŚĆ DLA SEKCJI "A"=1500MM AA0500 AA0750 AA1000 AA1500 AA rura "T" L=250 mm rura "T" L=500 mm rura "T" L=750 mm rura "T" L=1000 mm rura "T" L= EC0250 EC0500 EC0750 EC1000 EC SYSTEM RAMION DLA ŚREDNICH OBCIĄŻEŃ. Podstawowym parametrem przy wyborze ramienia dla panela operatorskiego jest mechaniczne obciążenie, jakie pojawia się w różnych sytuacjach, które zależy od wagi obudowy panela i długości wystającego ramienia. W tabeli obok znajdziemy informację nt. mechanicznego obciążenia systemu ramion, opartego na rozmiarze i wadze obudowy i ramion oraz elementów połączeniowych. 242 SYSTEM ZAWIESZONEGO RAMIENIA PA

13 SPOSOBY MONTAŻU RAMIENIA DLA PANELA OPERATORSKIEGO BIONIQ rys. 1 rys. 2 rys. 3 rys. 4 rys. 5 rys. 6 KOŁNIERZ ŚCIENNY "10" F010 Waga: 0.251kg. Dostawa zawiera: 1szt. z akcesoriami do montażu. 243 SYSTEM ZAWIESZONEGO RAMIENIA PA

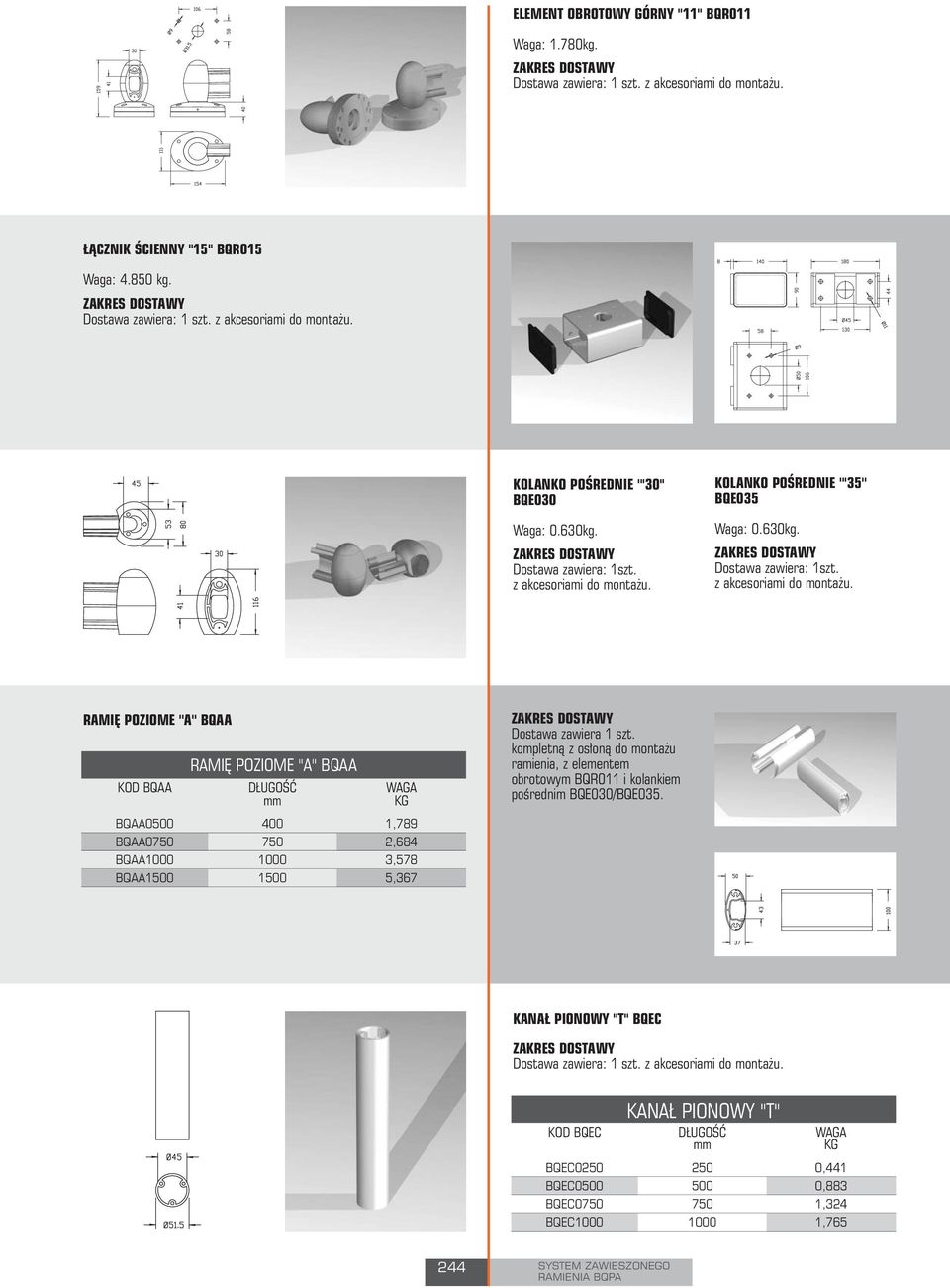

14 ELEMENT OBROTOWY GÓRNY "11" R011 Waga: 1.780kg. Dostawa zawiera: 1 szt. z akcesoriami do montażu. ŁĄCZNIK ŚCIENNY "15" R015 Waga: kg. Dostawa zawiera: 1 szt. z akcesoriami do montażu. KOLANKO POŚREDNIE '''30'' E030 Waga: 0.630kg. Dostawa zawiera: 1szt. z akcesoriami do montażu. KOLANKO POŚREDNIE '''35'' E035 Waga: 0.630kg. Dostawa zawiera: 1szt. z akcesoriami do montażu. RAMIĘ POZIOME ''A'' AA RAMIĘ POZIOME "A" AA AA DŁUGOŚĆ mm WAGA KG AA ,789 AA ,684 AA ,578 AA ,367 Dostawa zawiera 1 szt. kompletną z osłoną do montażu ramienia, z elementem obrotowym R011 i kolankiem pośrednim E030/E035. KANAŁ PIONOWY "T" EC Dostawa zawiera: 1 szt. z akcesoriami do montażu. EC KANAŁ PIONOWY "T" DŁUGOŚĆ mm WAGA KG EC ,441 EC ,883 EC ,324 EC , SYSTEM ZAWIESZONEGO RAMIENIA PA

15 BIONIQ ŁĄCZNIK OBUDOWY DLA C "40" J040 Waga: 0.930kg. Dostawa zawiera: 1 szt. z akcesoriami do montażu. ŁĄCZNIK OBUDOWY DLA BST "50" J050 Waga: 0.930kg. Dostawa zawiera: 1 szt. z akcesoriami do montażu. KOŁNIERZ MONTAŻOWY DO WSORNIKA OBUDOWY FC001 Waga: 1.066kg. Dostawa zawiera: 1 szt. z akcesoriami do montażu. KOŁNIERZ OBROTOWY DO WSPORNIKA OBUDOWY FC002 Waga: 1.228kg. Dostawa zawiera: 1szt. z akcesoriami do montażu. REGULOWANY ŁĄCZNIK GR-001 Pozwala na optymalne ustawienie panela operatora. Łącznik wykonany z blachy stalowej 3.0mm z regulowanym pierścieniem. Mieszek wykonany z neoprenu z kołnierzem z PVC i dźwignią blokującą. Kolor: szary. : Zakres dostawy: 1 szt. z elementami do montażu. kąt SYSTEM ZAWIESZONEGO RAMIENIA PA

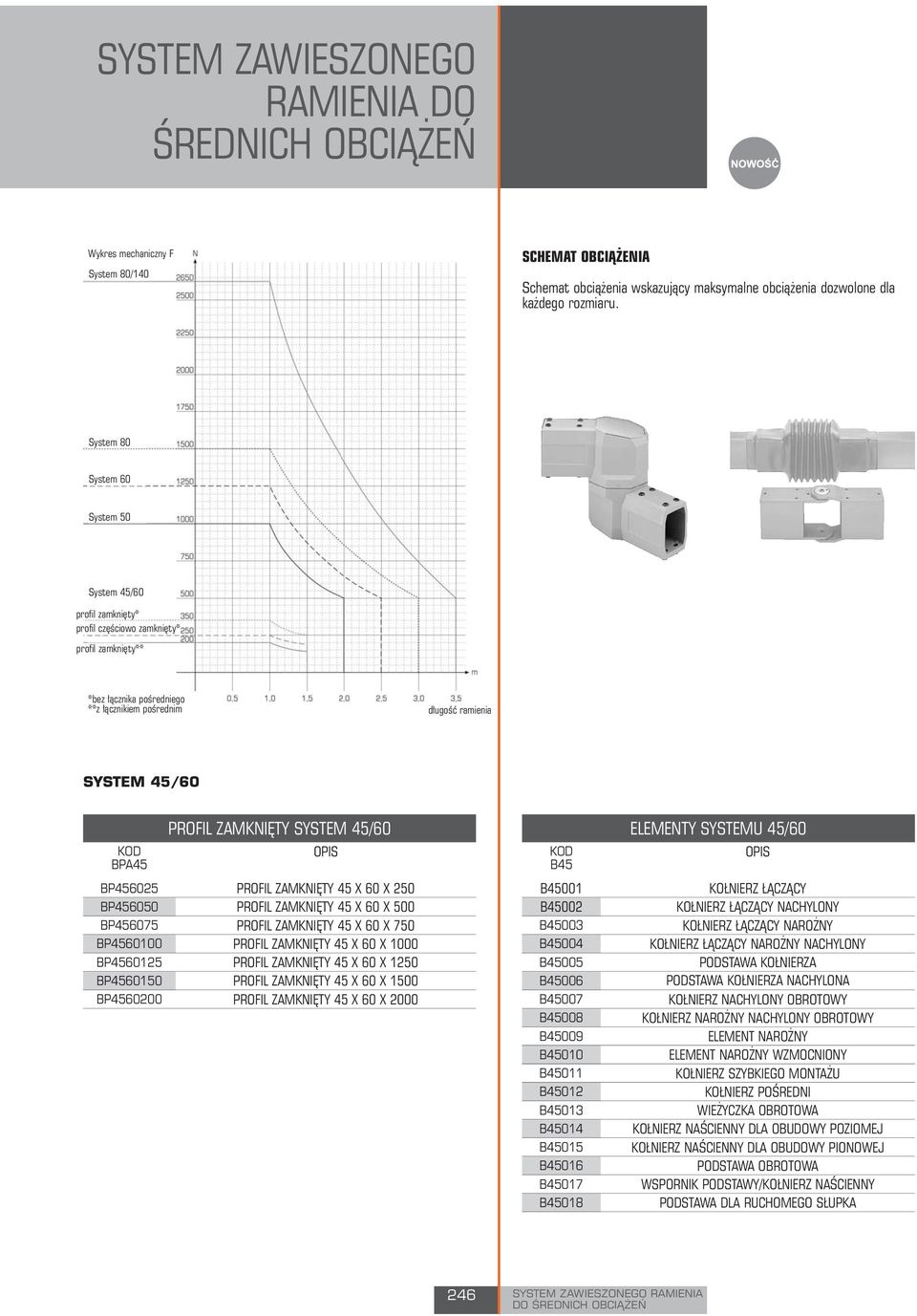

16 SYSTEM ZAWIESZONEGO RAMIENIA DO ŚREDNICH OBCIĄŻEŃ Wykres mechaniczny F System 80/140 SCHEMAT OBCIĄŻENIA Schemat obciążenia wskazujący maksymalne obciążenia dozwolone dla każdego rozmiaru. System 80 System 60 System 50 System 45/60 profil zamknięty* profil częściowo zamknięty* profil zamknięty** *bez łącznika pośredniego **z łącznikiem pośrednim długość ramienia SYSTEM 45/60 BPA45 BP BP BP BP BP BP BP PROFIL ZAMKNIĘTY SYSTEM 45/60 PROFIL ZAMKNIĘTY 45 X 60 X 250 PROFIL ZAMKNIĘTY 45 X 60 X 500 PROFIL ZAMKNIĘTY 45 X 60 X 750 PROFIL ZAMKNIĘTY 45 X 60 X 1000 PROFIL ZAMKNIĘTY 45 X 60 X 1250 PROFIL ZAMKNIĘTY 45 X 60 X 1500 PROFIL ZAMKNIĘTY 45 X 60 X 2000 B45 B45001 B45002 B45003 B45004 B45005 B45006 B45007 B45008 B45009 B45010 B45011 B45012 B45013 B45014 B45015 B45016 B45017 B45018 ELEMENTY SYSTEMU 45/60 KOŁNIERZ ŁĄCZĄCY KOŁNIERZ ŁĄCZĄCY NACHYLONY KOŁNIERZ ŁĄCZĄCY NAROŻNY KOŁNIERZ ŁĄCZĄCY NAROŻNY NACHYLONY PODSTAWA KOŁNIERZA PODSTAWA KOŁNIERZA NACHYLONA KOŁNIERZ NACHYLONY OBROTOWY KOŁNIERZ NAROŻNY NACHYLONY OBROTOWY ELEMENT NAROŻNY ELEMENT NAROŻNY WZMOCNIONY KOŁNIERZ SZYBKIEGO MONTAŻU KOŁNIERZ POŚREDNI WIEŻYCZKA OBROTOWA KOŁNIERZ NAŚCIENNY DLA OBUDOWY POZIOMEJ KOŁNIERZ NAŚCIENNY DLA OBUDOWY PIONOWEJ PODSTAWA OBROTOWA WSPORNIK PODSTAWY/KOŁNIERZ NAŚCIENNY PODSTAWA DLA RUCHOMEGO SŁUPKA 246 SYSTEM ZAWIESZONEGO RAMIENIA DO ŚREDNICH OBCIĄŻEŃ

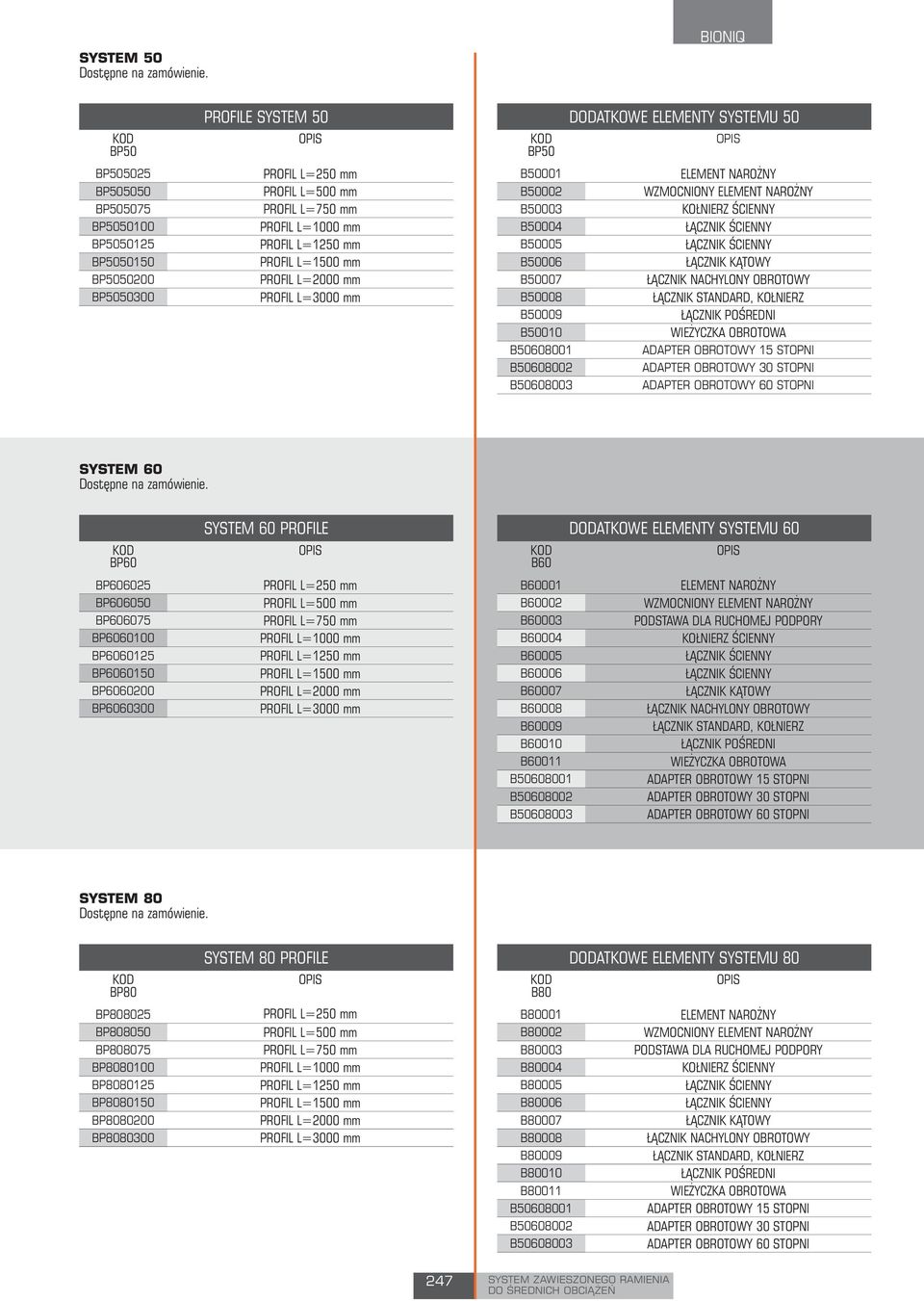

17 SYSTEM 50 Dostępne na zamówienie. BIONIQ BP50 BP BP BP BP BP BP BP BP PROFILE SYSTEM 50 PROFIL L=250 mm PROFIL L=500 mm PROFIL L=750 mm PROFIL L=1000 mm PROFIL L=1250 mm PROFIL L=1500 mm PROFIL L=2000 mm PROFIL L=3000 mm BP50 B50001 B50002 B50003 B50004 B50005 B50006 B50007 B50008 B50009 B50010 B B B DODATKOWE ELEMENTY SYSTEMU 50 ELEMENT NAROŻNY WZMOCNIONY ELEMENT NAROŻNY KOŁNIERZ ŚCIENNY ŁĄCZNIK ŚCIENNY ŁĄCZNIK ŚCIENNY ŁĄCZNIK KĄTOWY ŁĄCZNIK NACHYLONY OBROTOWY ŁĄCZNIK STANDARD, KOŁNIERZ ŁĄCZNIK POŚREDNI WIEŻYCZKA OBROTOWA ADAPTER OBROTOWY 15 STOPNI ADAPTER OBROTOWY 30 STOPNI ADAPTER OBROTOWY 60 STOPNI SYSTEM 60 Dostępne na zamówienie. BP60 BP BP BP BP BP BP BP BP SYSTEM 60 PROFILE PROFIL L=250 mm PROFIL L=500 mm PROFIL L=750 mm PROFIL L=1000 mm PROFIL L=1250 mm PROFIL L=1500 mm PROFIL L=2000 mm PROFIL L=3000 mm B60 B60001 B60002 B60003 B60004 B60005 B60006 B60007 B60008 B60009 B60010 B60011 B B B DODATKOWE ELEMENTY SYSTEMU 60 ELEMENT NAROŻNY WZMOCNIONY ELEMENT NAROŻNY PODSTAWA DLA RUCHOMEJ PODPORY KOŁNIERZ ŚCIENNY ŁĄCZNIK ŚCIENNY ŁĄCZNIK ŚCIENNY ŁĄCZNIK KĄTOWY ŁĄCZNIK NACHYLONY OBROTOWY ŁĄCZNIK STANDARD, KOŁNIERZ ŁĄCZNIK POŚREDNI WIEŻYCZKA OBROTOWA ADAPTER OBROTOWY 15 STOPNI ADAPTER OBROTOWY 30 STOPNI ADAPTER OBROTOWY 60 STOPNI SYSTEM 80 Dostępne na zamówienie. BP80 BP BP BP BP BP BP BP BP SYSTEM 80 PROFILE PROFIL L=250 mm PROFIL L=500 mm PROFIL L=750 mm PROFIL L=1000 mm PROFIL L=1250 mm PROFIL L=1500 mm PROFIL L=2000 mm PROFIL L=3000 mm B80 B80001 B80002 B80003 B80004 B80005 B80006 B80007 B80008 B80009 B80010 B80011 B B B DODATKOWE ELEMENTY SYSTEMU 80 ELEMENT NAROŻNY WZMOCNIONY ELEMENT NAROŻNY PODSTAWA DLA RUCHOMEJ PODPORY KOŁNIERZ ŚCIENNY ŁĄCZNIK ŚCIENNY ŁĄCZNIK ŚCIENNY ŁĄCZNIK KĄTOWY ŁĄCZNIK NACHYLONY OBROTOWY ŁĄCZNIK STANDARD, KOŁNIERZ ŁĄCZNIK POŚREDNI WIEŻYCZKA OBROTOWA ADAPTER OBROTOWY 15 STOPNI ADAPTER OBROTOWY 30 STOPNI ADAPTER OBROTOWY 60 STOPNI 247 SYSTEM ZAWIESZONEGO RAMIENIA DO ŚREDNICH OBCIĄŻEŃ

18 SYSTEM 80/140 Dostępne na zamówienie. BP80140 SYSTEM 80/140 PROFILE B14 DODATKOWE ELEMENTY SYSTEMU 80/140 BP BP PROFIL L=250 mm PROFIL L=500 mm B B ADAPTER OBROTOWY ELEMENT NAROŻNY BP PROFIL L=750 mm B PODSTAWA DLA RUCHOMEGO SŁUPKA BP PROFIL L=1000 mm B KOŁNIERZ ŚCIENNY BP PROFIL L=1250 mm B ŁĄCZNIK ŚCIENNY BP PROFIL L=1500 mm B ŁĄCZNIK STANDARDOWY BP PROFIL L=2000 mm B ŁĄCZNIK KĄTOWY, KOŁNIERZ B ŁĄCZNIK POŚREDNI B WIEŻYCZKA OBROTOWA DODATKOWE AKCESORIA B98 B B B B B B B OGRANICZNIK KĄTU OBROTU DLA ŁĄCZNIKA, WYMIAR 45/60 OGRANICZNIK KĄTU OBROTU DLA ŁĄCZNIKA 50, 60, 80 OGARNICZNIK KĄTU OBROTU DLA SYSTEMU 50 I 60 OGRANICZNIK KĄTU OBROTU DLA SYSTEMU 80/140 OGRANICZNIK KĄTU OBROTU DLA NACHYLONEGO OBROTOWEGO ŁĄCZNIKA, WYMIAR 45/60, 50, 60, 80 OGRANICZNIK KĄTU OBROTU DLA ELEMENTU PRZEGUBOWEGO, ROZMIAR 45/60 OGRANICZNIK KĄTU OBROTU DLA ELEMENTU PRZEGUBOWEGO 50, 60, SYSTEM ZAWIESZONEGO RAMIENIA DO ŚREDNICH OBCIĄŻEŃ

19 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA B 70/90 MATERIAŁ - elementy łączace z aluminium anodowanego - elementy z odlewu aluminium - łożyska POM - uszczelka z neoprenu - łączniki, wsporniki kolor: szary antracyt RAL elementy łączeniowe: aluminium anodowane ELEMENTY SYSTEMU B 70/90 B B70001 B70002 B70003 B70004 B70005 B70006 B70007 B70008 B70009 B70010 B70011 B70012 B70013 B70014 B70015 B70016 B70017 B70018 B70019 B70020 B70021 B70022 KOŁNIERZ KOŁNIERZ Z ELEMENTEM NAROŻNYM KOŁNIERZ NACHYLONY 15 STOPNI (TYŁ) KOŁNIERZ NACHYLONY 15 STOPNI (PRZÓD) KOŁNIERZ NACHYLONY Z NAROŻNIKIEM (TYŁ) KOŁNIERZ NACHYLONY Z NAROŻNIKIEM (PRZÓD) PODSTAWA ŁĄCZNIKA PODSTAWA NACHYLONA 15 STOPNI Z ŁĄCZNIKIEM (TYŁ) PODSTAWA NACHYLONA 15 STOPNI Z ŁĄCZNIKIEM (PRZÓD) KOŁNIERZ 48 REDUKTOR KĄTOWY RD48 ELEMENT KĄTOWY ELEMENT KĄTOWY OBROTOWY ADAPTER NACHYLONY MAX. 30 STOPNI ADAPTER (PROFILE WĄSKIE) WIEŻYCZKA OBROTOWA ŁĄCZNIK ŚCIENNY S ŁĄCZNIK ŚCIENNY W ŁĄCZNIK POŚREDNI W KOŁNIERZ ŚCIENNY DLA PODSTAWY PODSTAWA OBROTOWA PODSTAWA DLA RUCHOMEGO SŁUPKA WYKRES OBCIĄŻENIA RURY PROSTOKĄTNE Y BP BP BP BP BP BP BP BP BP BP BP BP BP BP BP B BP B RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X250mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X500mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X750mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X1000mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X1250mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X1500mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X1750mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X2000mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X380mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X630mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X880mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X1130mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X1380mm PROFIL OTWARTY 70 X 90 X 1000 mm MONTOWANY Z BOKU PROFIL OTWARTY 70 X 90 X 2000 mm MONTOWANY Z BOKU 249 SYSTEM ZAWIESZONEGO RAMIENIA B 70/90

20 RURY CYLINDRYCZNE BP BP4825 BP4875 BP4850 BP48100 RURY CYLINDRYCZNE DŁUGOŚĆ 48 X 4 X 250mm RURY CYLINDRYCZNE DŁUGOŚĆ 48 X 4 X 500mm RURY CYLINDRYCZNE DŁUGOŚĆ 48 X 4 X 750mm RURY CYLINDRYCZNE DŁUGOŚĆ 48 X 4 X 1000mm DODATKOWE AKCESORIA B B B B B B B ZESTAW ZAŚLEPEK OGRANICZNIK KĄTA OBROTU KOŁA PRZEMYSŁOWE KOŁA DLA WYPOSAŻENIA ELEKTRYCZNEGO REGULOWANE STOPY UCHWYTY PODŁOGOWE 250 SYSTEM ZAWIESZONEGO RAMIENIA B 70/90

21 BIONIQ PIEDESTAŁ DLA BIONIQ I BIONIQ LIGHT Elegancki, innowacyjny i funkcjonalny design pozwala na montaż na piedestale obudowy panela operatorskiego i klawiatury w wersji bioniq i bioniq light. Sposoby montażu to: - bezpośredni (rys.b dla wersji bioniq i rys.c dla wersji bioniq light) - na profilu za pomocą kołnierza (rys.a dla wersji bioniq i rys.d dla wersji bioniq light). Piedestał jest wykonany z następujących materiałów: - podstawa z blachy stalowej - pokrywa podstawy z materiału formowanego termicznie - elementy podstawy z aluminium tłoczonego Malowanie proszkowe: epoxy-poliester dla malowania aluminium (RAL 9006 srebrny). Podstawa pomalowana kolorem NCS-S 2020 R80B. Kołnierz F010 pomalowany szarym kolorem. W skład systemu wchodzi: - obudowa panelu operatora (C lub LC) - opcjonalnie obudowa klawiatury (K lub LK) - podstawa bazy BA-001 (ze stopkami) lub BA-002 (z kółkami) i sekcja piedestału SU Jako opcja następujące elementy: kołnierz piedestału FC do montażu (jak na rysunku A/D) i adapter panelu BP-002 lub LBP-002 do bezpośredniego montażu (jak na rys.b/c) z dedykowanym kołnierzem F-010. PIEDESTAŁ DLA BIONIQ rys. A rys. B Uwaga: wymiary wysokości nie zawierają wymiarów kółek lub stopek (wymiary tych elementów poniżej). 251 PIEDESTAŁ DLA BIONIQ I BIONIQ LIGHT

22 PIEDESTAŁ DLA BIONIQ LIGHT rys. C rys. D Uwaga: wymiary wysokości nie zawierają wymiarów kółek lub stopek (wymiary tych elementów poniżej). PODSTAWA BA Podstawa dla wersji bioniq na piedestale jest dostępna w dwóch wersjach: - podstawa z 3 stopkami - podstawa z 3 kółkami BA BA-001 BA-002 PODSTAWA BA PODSTAWA DLA PIEDESTAŁU ZE STOPAMI PODSTAWA DLA PIEDESTAŁU Z KÓŁKAMI Aby wymienić 1 stopkę należy zamówić 1szt. BL-001; aby wymienić 1 kółko bez hamulca należy zamówić 1 szt. RU-001; aby wymienić jedno kółko z hamulcem należy zamówić 1szt. RU-002. SEKCJA PIEDESTAŁU SU SU WYSOKOŚĆ OD PODSTAWY DO OBUDOWY SEKCJA PIEDESTAŁU SU Sekcja piedestału bioniq jest dostępna w dwóch wysokościach. SU-001 SU Uwaga: wspornik dla różnych wysokości dostępny na zamówienie. Dla montażu jak na rysunku A/D należy zamówić komplet z kołnierzem FC. Inny sposób montażu niż bezpośredni jak na rysunku B/C należy zamówić adapter BP-002 i kołnierz F PIEDESTAŁ DLA BIONIQ I BIONIQ LIGHT

23 KOŁNIERZ PIEDESTAŁU FC BIONIQ Zaprojektowany dla przeprowadzenia przewodów od wspornika do obudowy panela operatora C; wykonany z aluminium. For product codes and further technical details, check on page 245. rys. 1 rys. 2 BP/LBP BP-002 LBP-002 PANEL TYLNY BP/LBP PANEL TYLNY DLA BEZPOŚR.MONTAŻU DLA BIONIQ PANEL TYLNY DLA BEZPOŚR. MONTAŻU DLA BIONIQ LIGHT PANEL TYLNY BP-002/LBP-002 Panel tylny, otworowany, pozwala na montaż sekcji piedestału bezpośrednio do obudowy (jak na rysunku B/C). Uwaga: dla kompletnego zamówienia należy zamówić kołnierz F PIEDESTAŁ DLA BIONIQ I BIONIQ LIGHT

24 OBUDOWA PANELA OPERATORA NA BAZIE OBUDOWY ST BST rys. 1 rys. 2 Obudowa interfejsu operatora na bazie szafki ST została zaprojektowana z myślą połączenia wygody z funkcjonalnością. To rozwiązanie występuje w następujących wariantach: - prosta obudowa z uchwytami zamontowanymi na drzwiach rys.1 - prosta obudowa z uchwytami zamontowanymi na korpusie obudowy rys.2 - prosta obudowa z możliwością zastosowania panela przedniego FR na drzwiach rys.3 - prosta obudowa z możliwością zastosowania panela przedniego FR na korpusie obudowy rys.4 Obudowa i drzwi wykonane z blachy stalowej 1.5mm. Górna część obudowy posiada otwór do montażu systemu ramion. Malowanie proszkowe: epoxy-poliester. Obudowa i drzwi: kolor RAL7035 z teksturą. Uchwyty w kolorze: ciemnoszarym. Dostawa zawiera: - obudowę i drzwi w komplecie z zamkiem i wkładką 3mm - dwa uchwyty w komplecie z akcesoriami - elementy do montażu CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55 - NEMA 1 zgodne z UL508A; UL50 rys. 3 rys. 4 ROZWIĄZANIE 1 (RYS. 1) BST WYMIARY (SZER.X WYS.X GŁĘB.) B A P BST3-420F BST4-320F BST4-420F BST5-420F BST5-520F BST6-620F ROZWIĄZANIE 2 (RYS. 2) BST WYMIARY (SZER.X WYS.X GŁĘB.) B A P BST3-420B BST4-320B BST4-420B BST5-420B BST5-520B BST6-620B Uwaga: należy zamówić oddzielnie system ramion PA. Dla rozwiązania 1 system zamykania jest zamontowany na ścianie obudowy. Uwaga: należy zamówić oddzielnie system ramion PA. Dla rozwiązania 2 system zamykania jest zamontowany na drzwiach obudowy. 254 OBUDOWA PANELA OPERATORA NA BAZIE OBUDOWY ST BST

25 ROZWIĄZANIE 3 (RYS. 3) BSTF WYMIARY (SZER.X WYS.X GŁĘB.) B A P BSTF3-420F BSTF4-320F BSTF4-420F BSTF5-420F BSTF5-520F BSTF6-620F BIONIQ ROZWIĄZANIE 4 (RYS. 4) BSTF WYMIARY (SZER.X WYS.X GŁĘB.) B A P BSTF3-420B BSTF4-320B BSTF4-420B BSTF5-420B BSTF5-520B BSTF6-620B Uwaga: zawiera panel zamykający pełny, należy zamówić oddzielnie system ramion PA. Dla rozwiązania 3 system zamykania jest zamontowany na ścianie obudowy. Uwaga: zawiera panel zamykający pełny, należy zamówić oddzielnie system ramion PA. Dla rozwiązania 4 system zamykania jest zamontowany na drzwiach obudowy. ROZWIĄZANIE 3 ROZWIĄZANIE 4 dostępna przestrzeń dostępna powierzchnia dla otworowania dostępna przestrzeń BLOKADA DRZWI WA060 SYSTEMY ZAMKÓW 255 OBUDOWA PANELA OPERATORA NA BAZIE OBUDOWY ST BST
