1 Strona 1 z 6 Wymontowanie i zamontowanie ramy okna i podnośnika szyby 1 - Rama okna Ostrożnie! Na wewnętrznej stronie drzwi -patrz strzałka- znajduje się czujnik bocznej poduszki bezpieczeństwa, w związku z tym przestrzegać przepisów bezpieczeństwa dotyczących poduszki bezpieczeństwa Gr.napraw69. Wymontowanie: wymontować osłony drzwi. Gr.napraw70 Odłączyć elektryczne złącza wtykowe. wymontować silnik podnośnika szyby Rys. wykręcić śruby -4-, -6- i -9- i wykręcić śruby -7- z podnośnika szyby u dołu. wykręcić śruby -8- na górze z ramy okna i podważyć ramę okna z podnośnika szyby w górę z drzwi. Zamontowanie: przed montażem opuścić szybę do połowy w ramę okna. ramę okna i podnośnik szyby umieścić od góry w drzwiach.

bezpieczeństwa Gr.napraw69. Wymontowanie: wymontować osłony drzwi. Gr.napraw70 Odłączyć elektryczne złącza wtykowe. wymontować silnik podnośnika szyby Rys.

2 Strona 2 z 6 wcisnąć górną połowę profilu uszczelki od strony drzwi w ramę okna u góry. Poprzez luzowanie śruby kompensacji długości, patrz strzałka -a- Rys. można dopasować ramę okna do drzwi. wkręcić luźno śruby mocujące w kolejności -4-; -10-;-6- i -9-. dokręcić mocno ręką śruby pasowane z kołnierzem -4- i nacisnąć ramę okna -1- u góry lekko do wewnątrz. dokręcić śruby pasowane z kołnierzem -4- i -10- momentem 32 Nm. wykręcić do oporu śruby regulacyjne regulacji wzdłużnej patrz strzałka -c- i pochylenia patrz strzałka -b- za pomocą klucza do gniazd sześciokątnych (rozmiar klucza 9 mm). dokręcić śruby -6- i -9- momentem 32 Nm. jeśli w celu kompensacji długości trzeba było poluzować śrubę, to teraz należy ją dokręcić momentem 32 Nm. dokręcić dolne śruby -7- podnośnika szyby momentem 6 Nm. dokręcić górne śruby -8- momentem 6 Nm. sprawdzić ustawienie drzwi w przypadku wersji 3-drzwiowej za pomocą szablonu do ustawiania - T40038/3- lub w przypadku wersji 5-drzwiowej szablonu do ustawiania -T40038/5-. Podczas regulacji nachylenia drzwi, tuleja regulacyjna -patrz strzałka B- może tylko stykać się z blachą drzwi. Rama okna nie może być przestawiana za pomocą tulei ustawiania, lecz rama okna musi zostać najpierw wciśnięta w prawidłowe położenie, a na koniec zostanie ustawiona tuleja ustalająca na wewnętrznej blasze drzwi tak, aby do niej przylegała. Dokręcić wszystkie śruby w określonej kolejności. 2 - Podnośnik szyby w celu montażu w drzwiach przykręcony do ramy okna. 3 - Przednie drzwi 4 - Śruba pasowana z kołnierzem 32 Nm Dzięki śrubom pasowanym z kołnierzem -4- i -10- rama okna jest zawsze poprawnie ustawiona na wysokość. Jeżeli mimo to konieczne jest przestawienie ramy okna na wysokość, to można wymienić śruby pasowane z kołnierzem na śruby standardowe. Teraz można dodatkowo przestawić ramy okna regulując ich wysokość. 5 - Osłona 6 - Śruba Torx 32 Nm 7 - Śruba kołnierzowa 6 Nm 8 - Śruba Torx W przypadku samochodów w wersji 3-drzwiowej śruba ta zamontowana jest u góry 3 x. 6 Nm 9 - Element dystansowy

dokręcić śruby pasowane z kołnierzem -4- i -10- momentem 32 Nm.

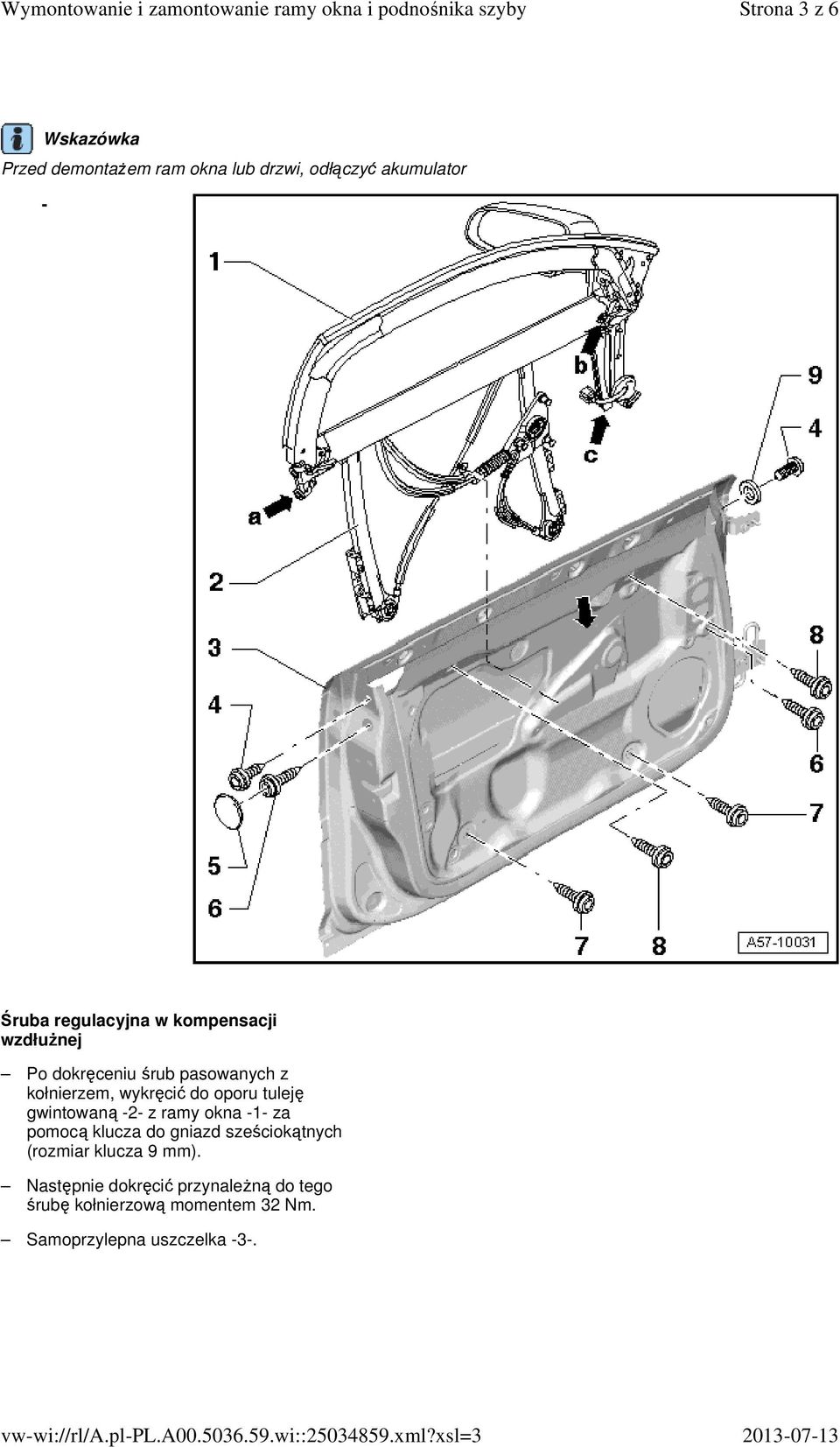

3 Strona 3 z 6 Przed demontażem ram okna lub drzwi, odłączyć akumulator - Śruba regulacyjna w kompensacji wzdłużnej Po dokręceniu śrub pasowanych z kołnierzem, wykręcić do oporu tuleję gwintowaną -2- z ramy okna -1- za pomocą klucza do gniazd sześciokątnych (rozmiar klucza 9 mm). Następnie dokręcić przynależną do tego śrubę kołnierzową momentem 32 Nm. Samoprzylepna uszczelka -3-.

gwintowaną -2- z ramy okna -1- za pomocą klucza do gniazd sześciokątnych (rozmiar klucza 9 mm).

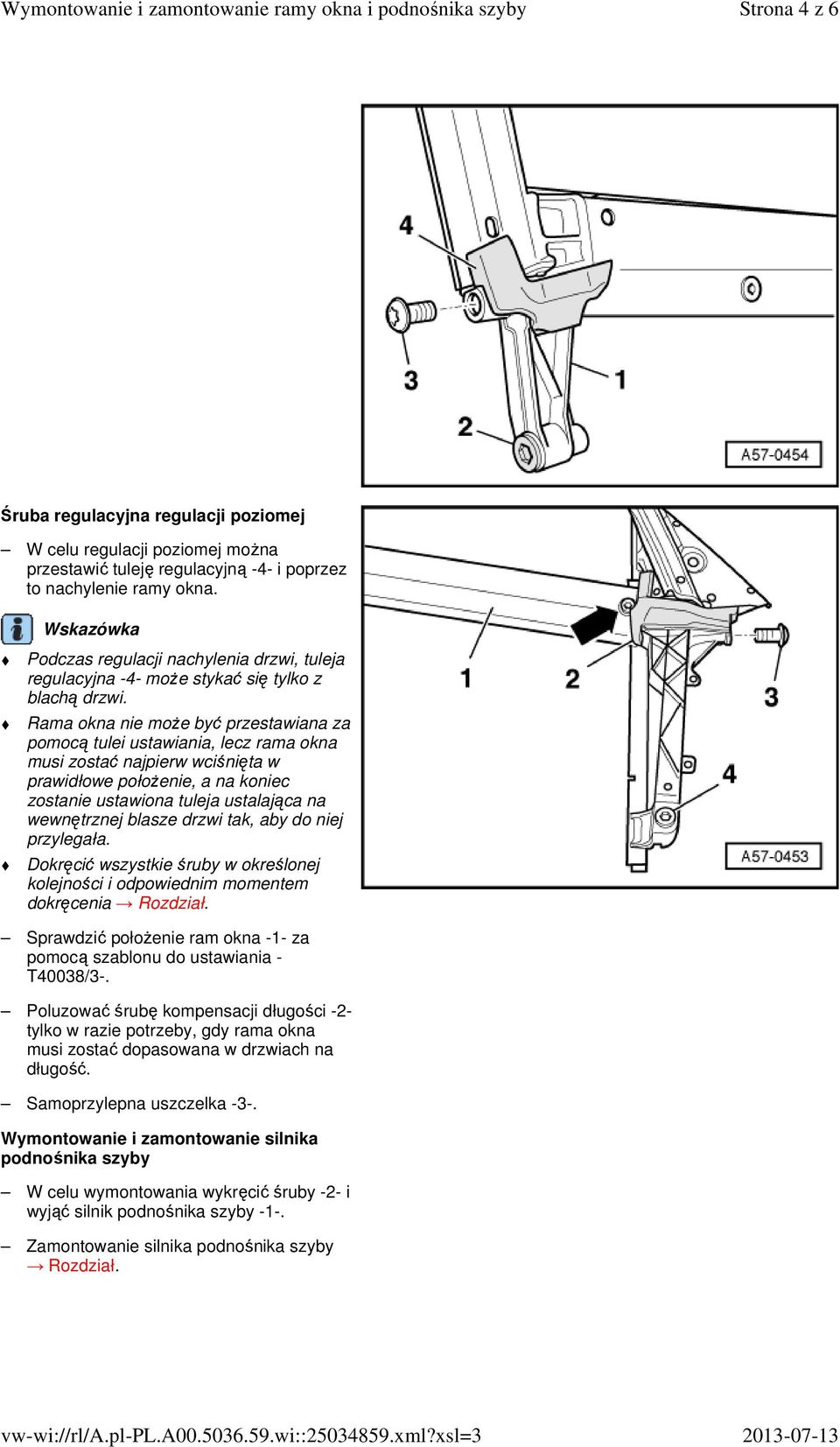

4 Strona 4 z 6 Śruba regulacyjna regulacji poziomej W celu regulacji poziomej można przestawić tuleję regulacyjną -4- i poprzez to nachylenie ramy okna. Podczas regulacji nachylenia drzwi, tuleja regulacyjna -4- może stykać się tylko z blachą drzwi. Rama okna nie może być przestawiana za pomocą tulei ustawiania, lecz rama okna musi zostać najpierw wciśnięta w prawidłowe położenie, a na koniec zostanie ustawiona tuleja ustalająca na wewnętrznej blasze drzwi tak, aby do niej przylegała. Dokręcić wszystkie śruby w określonej kolejności i odpowiednim momentem dokręcenia Rozdział. Sprawdzić położenie ram okna -1- za pomocą szablonu do ustawiania - T40038/3-. Poluzować śrubę kompensacji długości -2- tylko w razie potrzeby, gdy rama okna musi zostać dopasowana w drzwiach na długość. Samoprzylepna uszczelka -3-. Wymontowanie i zamontowanie silnika podnośnika szyby W celu wymontowania wykręcić śruby -2- i wyjąć silnik podnośnika szyby -1-. Zamontowanie silnika podnośnika szyby Rozdział.

Rama okna nie może być przestawiana za pomocą tulei ustawiania, lecz rama okna musi zostać najpierw wciśnięta w prawidłowe położenie, a na koniec zostanie ustawiona tuleja ustalająca na wewnętrznej

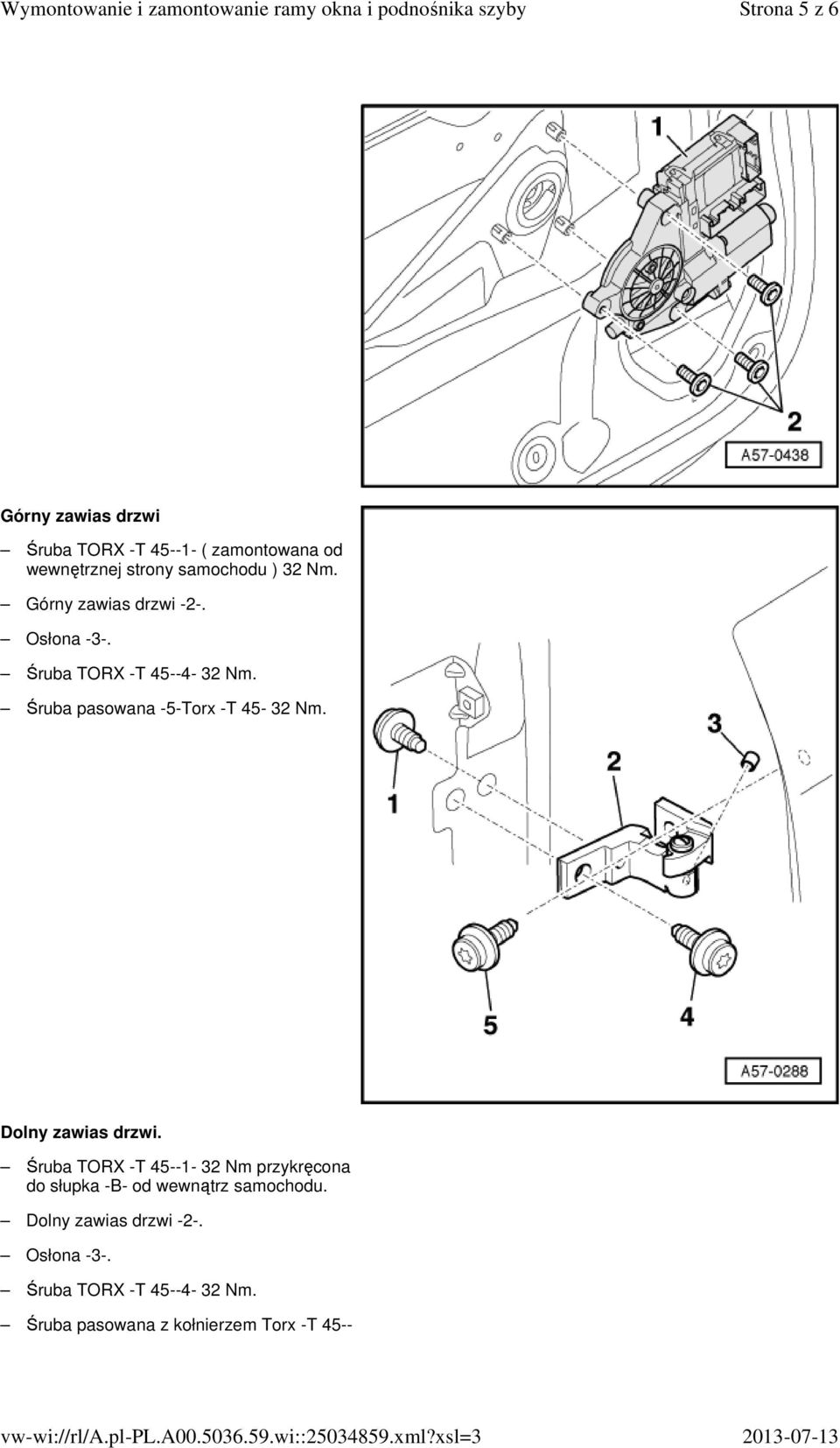

5 Strona 5 z 6 Górny zawias drzwi Śruba TORX -T ( zamontowana od wewnętrznej strony samochodu ) 32 Nm. Górny zawias drzwi -2-. Osłona -3-. Śruba TORX -T Nm. Śruba pasowana -5-Torx -T Nm. Dolny zawias drzwi. Śruba TORX -T Nm przykręcona do słupka -B- od wewnątrz samochodu. Dolny zawias drzwi -2-. Osłona -3-. Śruba TORX -T Nm. Śruba pasowana z kołnierzem Torx -T 45--

Śruba pasowana -5-Torx -T 45-32 Nm. Dolny zawias drzwi.

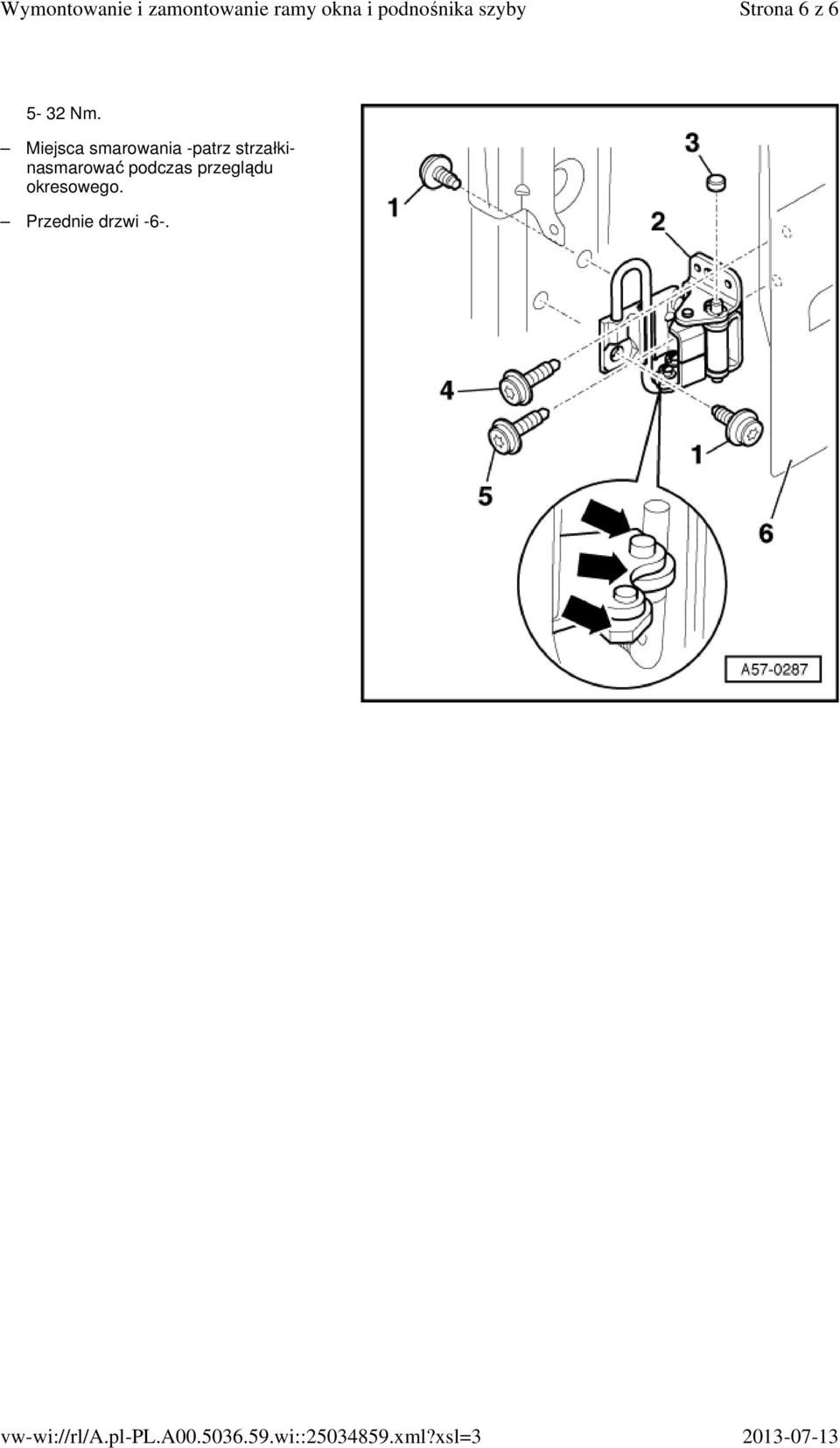

6 Strona 6 z Nm. Miejsca smarowania -patrz strzałkinasmarować podczas przeglądu okresowego. Przednie drzwi -6-.
