Obudowy model CLE. Obudowy model CLE

Transkrypt

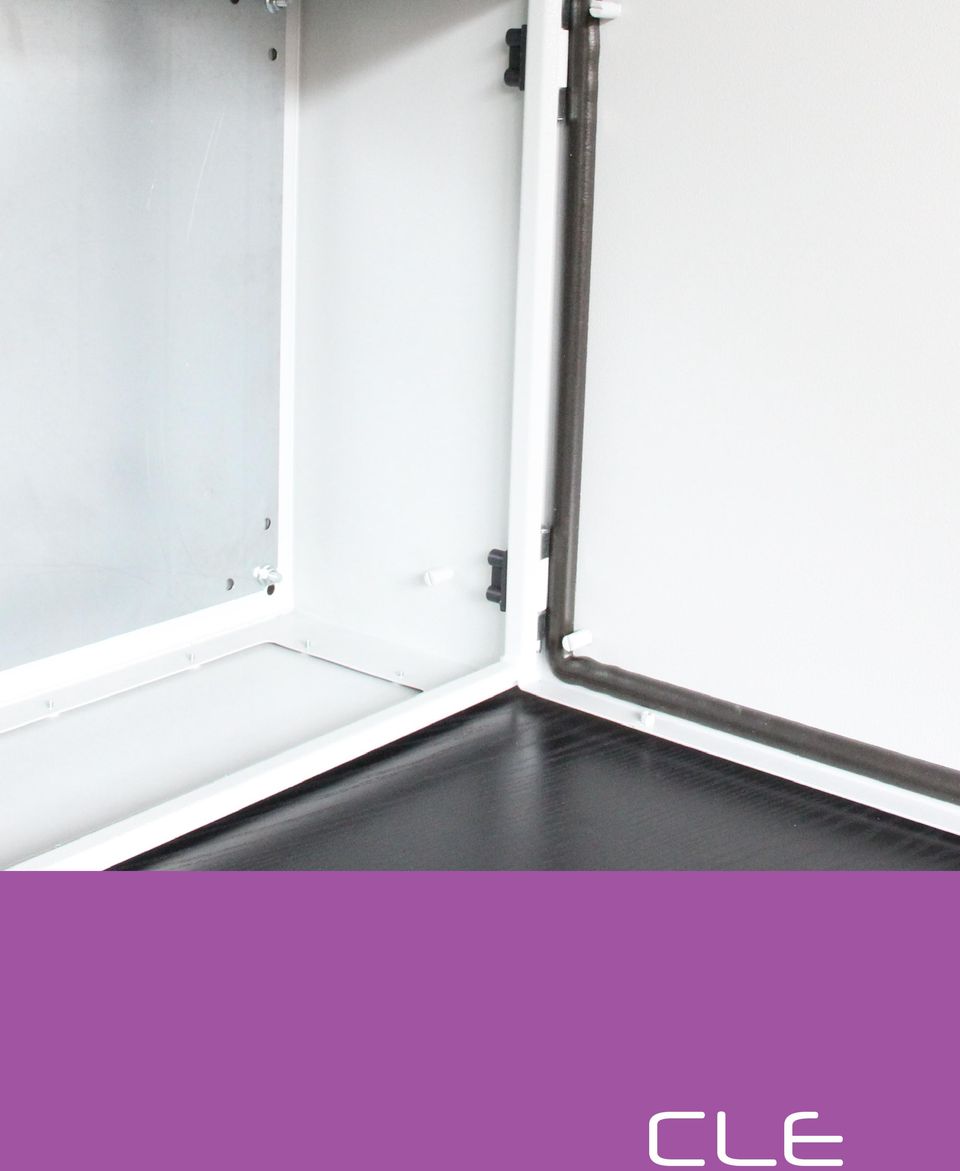

1 CLE 233

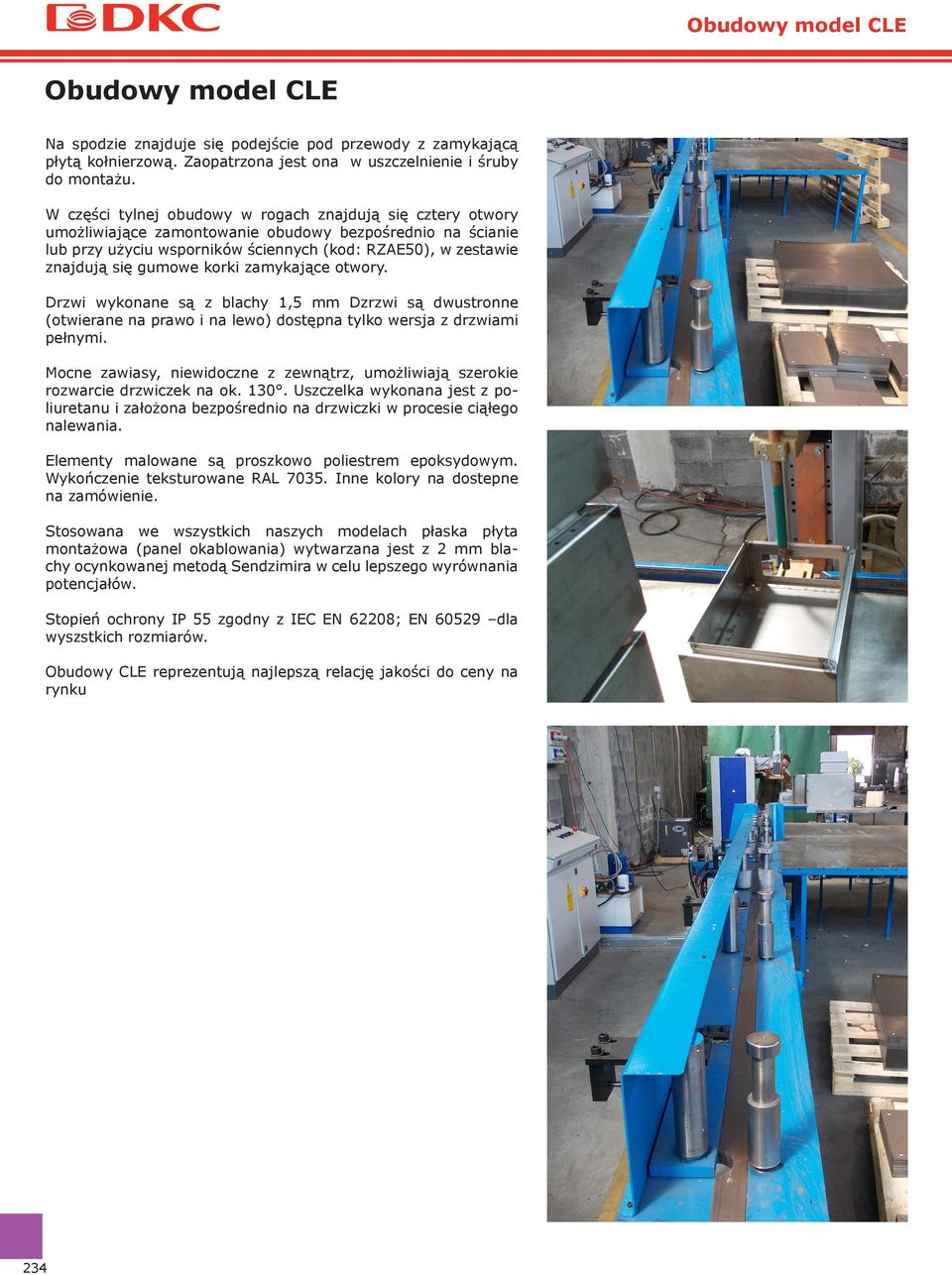

2 Obudowy model CLE Na spodzie znajduje się podejście pod przewody z zamykającą płytą kołnierzową. Zaopatrzona jest ona w uszczelnienie i śruby do montażu. W części tylnej obudowy w rogach znajdują się cztery otwory umożliwiające zamontowanie obudowy bezpośrednio na ścianie lub przy użyciu wsporników ściennych (kod: RZAE50), w zestawie znajdują się gumowe korki zamykające otwory. Drzwi wykonane są z blachy 1,5 mm Dzrzwi są dwustronne (otwierane na prawo i na lewo) dostępna tylko wersja z drzwiami pełnymi. Mocne zawiasy, niewidoczne z zewnątrz, umożliwiają szerokie rozwarcie drzwiczek na ok Uszczelka wykonana jest z poliuretanu i założona bezpośrednio na drzwiczki w procesie ciąłego nalewania. Elementy malowane są proszkowo poliestrem epoksydowym. Wykończenie teksturowane RAL Inne kolory na dostepne na zamówienie. Stosowana we wszystkich naszych modelach płaska płyta montażowa (panel okablowania) wytwarzana jest z 2 mm blachy ocynkowanej metodą Sendzimira w celu lepszego wyrównania potencjałów. Stopień ochrony IP 55 zgodny z IEC EN 62208; EN dla wyszstkich rozmiarów. Obudowy CLE reprezentują najlepszą relację jakości do ceny na rynku 234

3 Struktura z blachy stalowej 1 mm Montaż bezpośredni na ścianie lub poprzez wsporniki Drzwi przednie zamienne przystosowane do montażu szyn wzmacniających. Płyta montażowa w komplecie o gr 2,0 mm Standardowe na zamek zamknięcie Otwory na dnie obudowy z zdejmowalnym kołnierzem w celu przeciągnięcia przewodów. Zawiasy 130 otwierane Deklaracje zgodności i homologacje IP 55 zgodny z IEC EN 62208; EN Stopień ochrony gwarantuje uszczelnienie gompka poliuretanowa bio komponent Stopień ochrony mechanicznej zgodny z IK10 IEC EN 62208; EN

4 Obudowy model CLE KORPUS Blacha stalowa ocynkowana o gr. 1,0mm. PŁYTA MONTAŻOWA Blacha stalowa ocynkowana o gr. 2,0 mm. DRZWI Dwustronne z pojedyńczym zamkiem ( dwa zamki dla wys pow. 500 mm), malowane RAL 7035 o powierzchni teksturowanej z uszczelką wylaną na gorąco wokół skrzydła drzwi. Stopień ochrony mechanicznej według IEC EN 62208: IK 10 PŁYTA KOŁNIERZOWA PODEJŚCIOWA POD PRZEWODY Znajduje się na spodzie obudowy, w dostosowanych wymiarach. ZESTAWIENIE Kompletna obudowa zawiera: korpus, płytę montażową, drzwi, płytę kołnierzową podejściową pod przewody, opakowanie śrub montażowych. Wymiary, mm Zamki Stopień ochrony Kod Wysokość, H Szerokość, L Głębokość, P 250 A box, 1 R5CLE0391 A box, 1 R5CLE A box, 1 R5CLE A box, 1 R5CLE A box, 2 R5CLE0531 A box, 1 R5CLE A box, 1 R5CLE A box, 1 R5CLE A box, 2 R5CLE A box, 2 R5CLE0542 IP A box, 2 R5CLE A box, 2 R5CLE A box, 2 R5CLE A box, 2 R5CLE A box, 2 R5CLE A box, 2 R5CLE A box, 2 R5CLE A box, 2 R5CLE A box, 2 R5CLE A box, 2 R5CLE

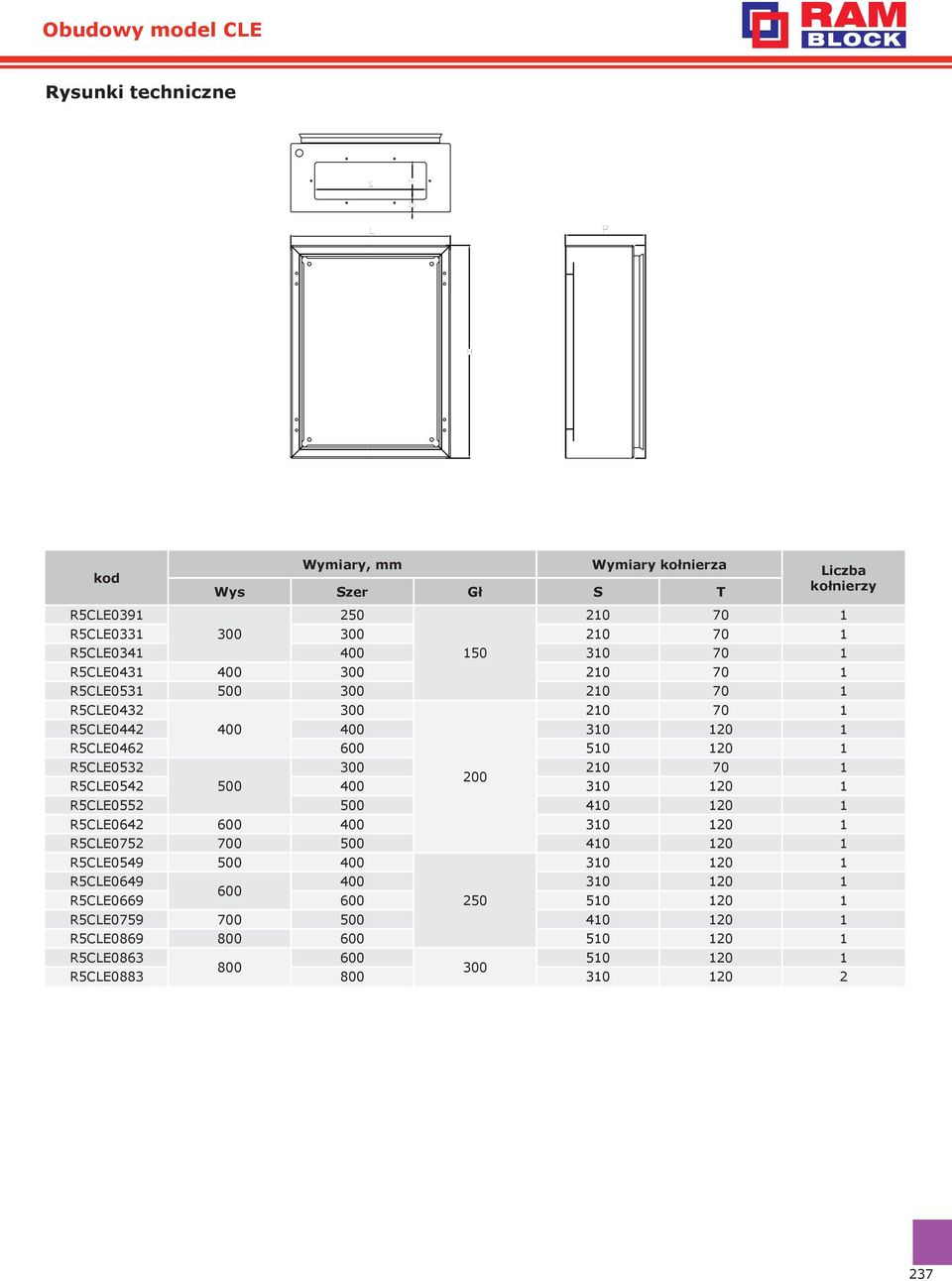

5 T Obudowy model CLE Rysunki techniczne S 25 L P L - 70 L N 4 fori Ø8 H H - 50 N 8 fori Ø7 kod R5CLE0391 H H chiusura per H 400 L - 50 Vista pannello di cabla Attenzione Wymiary, mm Wymiary kołnierza i pannelli di cablaggio fino ad Liczba 400 compresa NON sono r Wys Szer Gł S T kołnierzy L ,64 1 R5CLE R5CLE R5CLE R5CLE R5CLE R5CLE R5CLE R5CLE R5CLE R5CLE R5CLE R5CLE R5CLE R5CLE R5CLE R5CLE R5CLE R5CLE R5CLE Porta: L - 4 Vista fronte cassa con porta 237

6 Akcesoria Wsporniki naścienne Kod: RZA50 Produkowane z 2 mm cynkowanej blachy stalowej. Szczególnie przydatne w montażu naściennym. Opakowanie zawiera 4 szt. wraz ze śrubami. Maksymalny dopuszczalny ciężar 4x60 Kg. Kod: RZA55 Wykonane z blachy stalowej ocynkowanej metodą Sendzimira o gr. 3,o mm. Szczególnie zalecany do mocowania ciężkich obudów. Opakowanie składa się z 4 sztuk wraz z niezbędnymi do montażu śrubami. Maksymalny dopuszczalny ciężar 4x100 Kg. Blokada do drzwiczek Kod: RZA31 2 mm blacha stalowa ocynkowana. Specjalna konsrukcja zapobiega przypadkowemu zamknięciu drzwiczek, blokując je na 90. stopniach. W opakowaniu wszystkie akcesoria do montażu. Pionowe szyny wzmacniające 1,5 mm blacha stalowa ocynkowana. Otwory o średnicy 4,2 mm co 25 mm. W zestawie 2 szt. włącznie ze wszystkimi śrubami montażowymi. Wysokość, H Kod 500 RZS RZS RZS RZS RZS RZS RZS

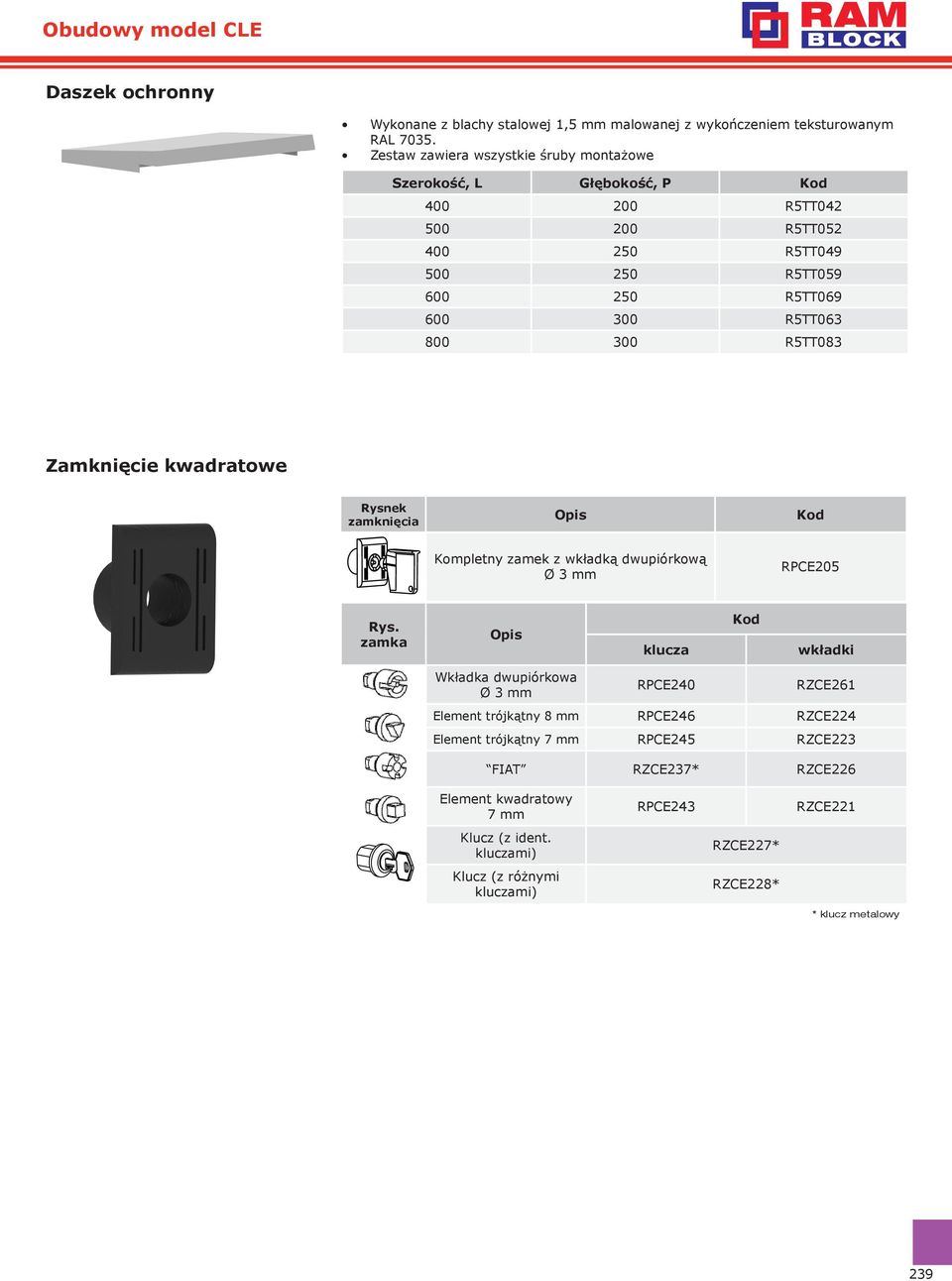

7 Daszek ochronny Wykonane z blachy stalowej 1,5 mm malowanej z wykończeniem teksturowanym RAL Zestaw zawiera wszystkie śruby montażowe Szerokość, L Głębokość, P Kod R5TT R5TT R5TT R5TT R5TT R5TT R5TT083 Zamknięcie kwadratowe Rysnek zamknięcia Opis Kod Kompletny zamek z wkładką dwupiórkową Ø 3 mm RPCE205 Rys. zamka Opis klucza Kod wkładki Wkładka dwupiórkowa Ø 3 mm RPCE240 RZCE261 Element trójkątny 8 mm RPCE246 RZCE224 Element trójkątny 7 mm RPCE245 RZCE223 FIAT RZCE237* RZCE226 Element kwadratowy 7 mm RPCE243 RZCE221 Klucz (z ident. kluczami) RZCE227* Klucz (z różnymi kluczami) RZCE228* * klucz metalowy 239
