2 UNIVERSAL To lider wszechstronności. Łatwy i szybki w montażu Duża wytrzymałość Bardzo dobre zabezpieczenie antykorozyjne Szeroka gama wysokości ogrodzenia

3 UNIVERSAL ZASTOSOWANIE Stosowany przy ogrodzeniach zakładów przemysłowych, centrów handlowych, szkół, przedszkoli, obiektów sportowych m.in. w realizacji programów Orlik 2012 Moje Boisko i Blisko Boisko, placów zabaw i posesji prywatnych.

4 UNIVERSAL POKRYCIE OGRODZENIA Pokrycie standardowe: - jednowarstwowa powłoka termoplastyczna (PPA) w kolorach antracyt szary RAL 7016 i ciemny zielony RAL metodą DUPLEX tj. cynkiem galwanicznym a następnie powłoką termoplastyczną (PPA) w kolorach antracyt szary RAL 7016 i ciemny zielony RAL termoplastyczna powłoka PPA RAL 7016 RAL 6005 Zalety powłoki PPA: - powłoka o dużej elastyczności przyjmuje wstrząsy, nie pęka i nie odpryskuje pod wpływem uderzeń - zapewnia długoterminową odporność na korozję -duża odporność na ścieranie - idealnie gładka powierzchnia, zachowuje połysk na lata - powłoka jednowarstwowa, nie wymaga malowania podkładowego - produkt ekologiczny produkowany przez światowego lidera w tym zakresie - firmę PLASCOAT Kolory standardowe: antracyt szary RAL 7016 ciemny zielony RAL UWAGA: -dla jednorazowego zamówienia co najmniej 600 mb ogrodzenia istnieje możliwość pokrywania elementów ogrodzenia panelowego Universal (panele, słupki i haki) cynkiem galwanicznym a następnie zewnętrzną farbą poliestrową w uzgodnionym z Damix kolorze z palety RAL. -profile do piłkochwytów malowane są natryskowo farbą podkładową E-ZP Miox i farbą zewnętrzną poliuretanową EMALIA 2K PUR w standardowych kolorach antracyt szary RAL 7016 i ciemny zielony RAL 6005

powłoka o dużej elastyczności przyjmuje wstrząsy, nie pęka i nie odpryskuje pod wpływem uderzeń - zapewnia długoterminową odporność na korozję -duża odporność na ścieranie - idealnie gładka

5 PANELE UNIVERSAL SPECYFIKACJA Elementy: - panele - słupki - elementy montażowe Wymiary: - panel ogrodzeniowy zgrzewany punktowo, średnica prętów fi 4,0 mm a poziomych fi 5,0 mm, rozmiar oczka 200x 62,5mm; słupek z kształtownika 70x25x2 mm. szerokość panela (mm) 2500 mm wysokość panela (mm) 1320 mm 1520 mm 1720 mm 1920 mm wysokość słupka (mm) Typ "P" Typ "K" Typ "B" 1350 mm 1550 mm 1750 mm 1950 mm 1350 mm 1550 mm 1750 mm 1950 mm 1800 mm 2000 mm 2200 mm 2400 mm Typ montażu słupków: "P" - na podmurówce/ wylewce betonowej "K" - za pomocą kotwy wbijanej w ziemię "B" - wbetonowane w podłoże

szerokość panela (mm) 2500 mm wysokość panela (mm) 1320 mm 1520 mm 1720 mm 1920 mm wysokość słupka (mm) Typ "P" Typ "K" Typ "B" 1350 mm 1550 mm

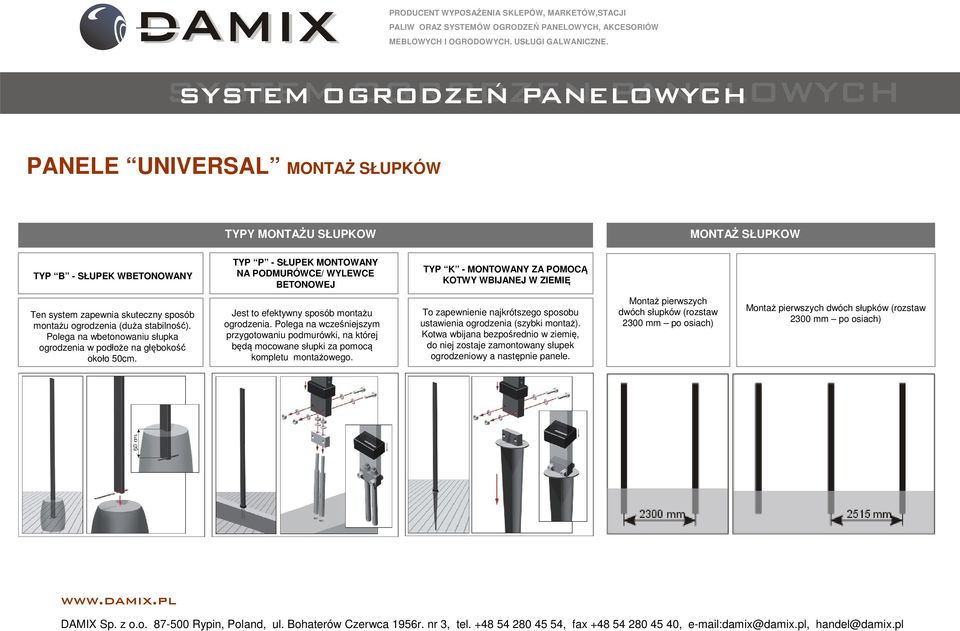

6 PANELE UNIVERSAL MONTAŻ SŁUPKÓW TYPY MONTAŻU SŁUPKOW MONTAŻ SŁUPKOW TYP B - SŁUPEK WBETONOWANY TYP P - SŁUPEK MONTOWANY NA PODMURÓWCE/ WYLEWCE BETONOWEJ TYP K - MONTOWANY ZA POMOCĄ KOTWY WBIJANEJ W ZIEMIĘ Ten system zapewnia skuteczny sposób montażu ogrodzenia (duża stabilność). Polega na wbetonowaniu słupka ogrodzenia w podłoże na głębokość około 50cm. Jest to efektywny sposób montażu ogrodzenia. Polega na wcześniejszym przygotowaniu podmurówki, na której będą mocowane słupki za pomocą kompletu montażowego. To zapewnienie najkrótszego sposobu ustawienia ogrodzenia (szybki montaż). Kotwa wbijana bezpośrednio w ziemię, do niej zostaje zamontowany słupek ogrodzeniowy a następnie panele. Montaż pierwszych dwóch słupków (rozstaw 2300 mm po osiach) Montaż pierwszych dwóch słupków (rozstaw 2300 mm po osiach)

Jest to efektywny sposób montażu ogrodzenia. Polega na wcześniejszym przygotowaniu podmurówki, na której będą mocowane słupki za pomocą kompletu montażowego.

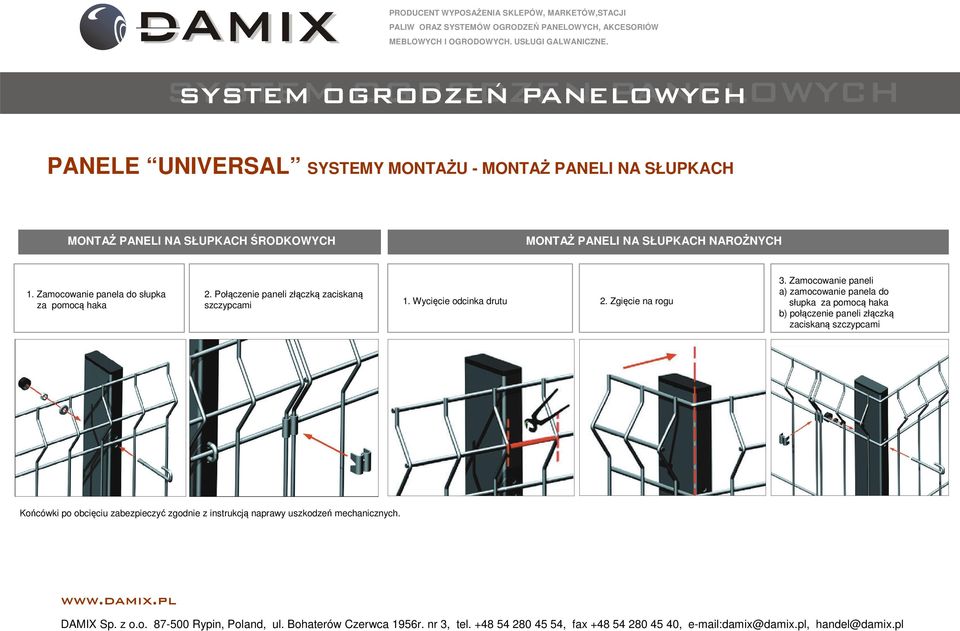

7 PANELE UNIVERSAL SYSTEMY MONTAŻU - MONTAŻ PANELI NA SŁUPKACH MONTAŻ PANELI NA SŁUPKACH ŚRODKOWYCH MONTAŻ PANELI NA SŁUPKACH NAROŻNYCH 1. Zamocowanie panela do słupka za pomocą haka 2. Połączenie paneli złączką zaciskaną szczypcami 1. Wycięcie odcinka drutu 2. Zgięcie na rogu 3. Zamocowanie paneli a) zamocowanie panela do słupka za pomocą haka b) połączenie paneli złączką zaciskaną szczypcami Końcówki po obcięciu zabezpieczyć zgodnie z instrukcją naprawy uszkodzeń mechanicznych.

Wycięcie odcinka drutu 2. Zgięcie na rogu 3.

8 PANELE UNIVERSAL SPOSÓB PRZYGOTOWANIA DO TRANSPORTU

9 BRAMY I FURTKI UNIVERSAL

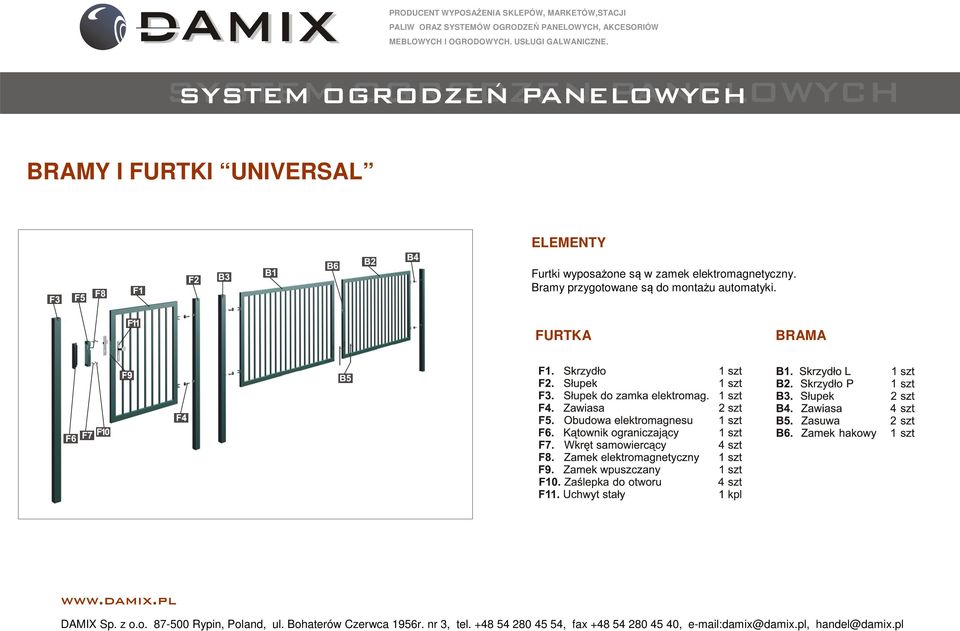

10 BRAMY I FURTKI UNIVERSAL ELEMENTY Furtki wyposażone są w zamek elektromagnetyczny. Bramy przygotowane są do montażu automatyki. FURTKA BRAMA

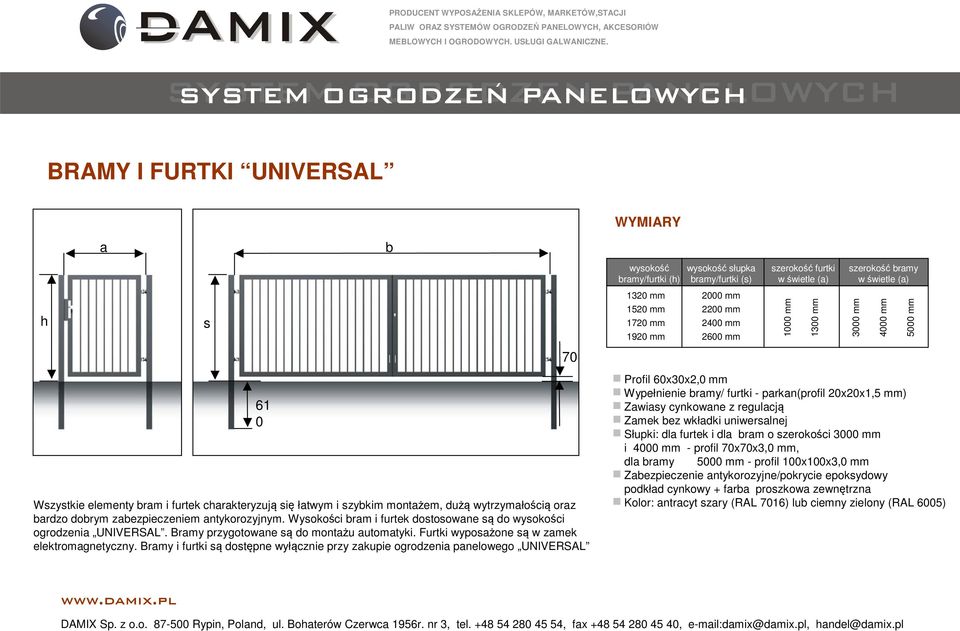

11 BRAMY I FURTKI UNIVERSAL WYMIARY h a s 61 0 Wszystkie elementy bram i furtek charakteryzują się łatwym i szybkim montażem, dużą wytrzymałością oraz bardzo dobrym zabezpieczeniem antykorozyjnym. Wysokości bram i furtek dostosowane są do wysokości ogrodzenia UNIVERSAL. Bramy przygotowane są do montażu automatyki. Furtki wyposażone są w zamek elektromagnetyczny. Bramy i furtki są dostępne wyłącznie przy zakupie ogrodzenia panelowego UNIVERSAL b 70 wysokość bramy/furtki (h) 1320 mm 1520 mm 1720 mm 1920 mm wysokość słupka bramy/furtki (s) 2000 mm 2200 mm 2400 mm 2600 mm szerokość furtki w świetle (a) 1000 mm szerokość bramy w świetle (a) Profil 60x30x2,0 mm Wypełnienie bramy/ furtki - parkan(profil 20x20x1,5 mm) Zawiasy cynkowane z regulacją Zamek bez wkładki uniwersalnej Słupki: dla furtek i dla bram o szerokości 3000 mm i 4000 mm - profil 70x70x3,0 mm, dla bramy 5000 mm - profil 100x100x3,0 mm Zabezpieczenie antykorozyjne/pokrycie epoksydowy podkład cynkowy + farba proszkowa zewnętrzna Kolor: antracyt szary (RAL 7016) lub ciemny zielony (RAL 6005) 1300 mm 3000 mm 4000 mm 5000 mm

Bramy i furtki są dostępne wyłącznie przy zakupie ogrodzenia panelowego UNIVERSAL b 70 wysokość bramy/furtki (h) 1320 mm 1520 mm 1720 mm 1920 mm wysokość słupka bramy/furtki (s) 2000 mm 2200 mm 2400

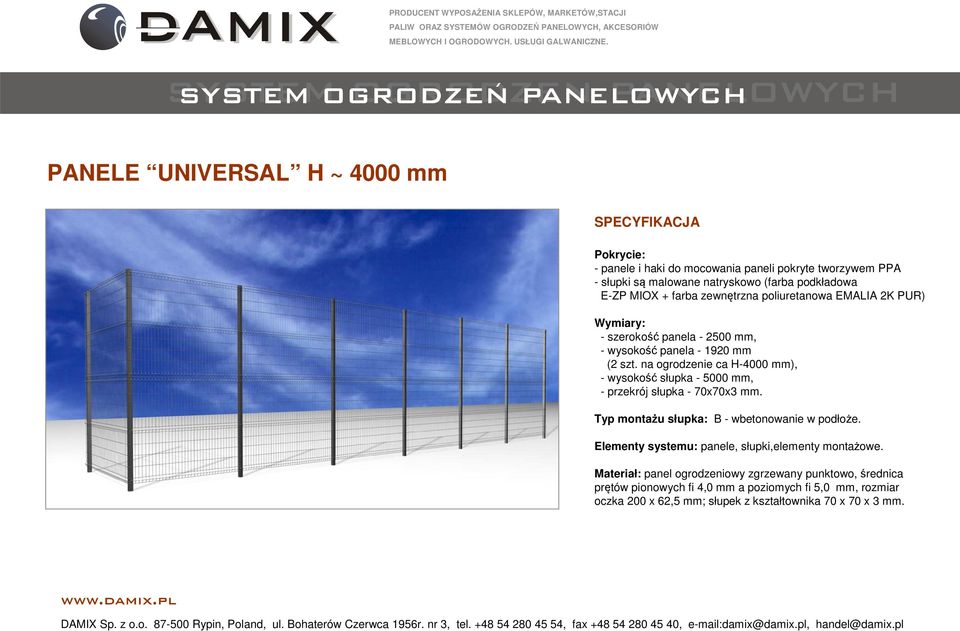

12 PANELE UNIVERSAL H ~ 4000 mm SPECYFIKACJA Pokrycie: - panele i haki do mocowania paneli pokryte tworzywem PPA - słupki są malowane natryskowo (farba podkładowa E-ZP MIOX + farba zewnętrzna poliuretanowa EMALIA 2K PUR) Wymiary: - szerokość panela mm, -wysokość panela mm (2 szt. na ogrodzenie ca H-4000 mm), -wysokość słupka mm, - przekrój słupka - 70x70x3 mm. Typ montażu słupka: B - wbetonowanie w podłoże. Elementy systemu: panele, słupki,elementy montażowe. Materiał: panel ogrodzeniowy zgrzewany punktowo, średnica prętów pionowych fi 4,0 mm a poziomych fi 5,0 mm, rozmiar oczka 200 x 62,5 mm; słupek z kształtownika 70 x 70 x 3 mm.

na ogrodzenie ca H-4000 mm), -wysokość słupka - 5000 mm, - przekrój słupka - 70x70x3 mm. Typ montażu słupka: B - wbetonowanie w podłoże.

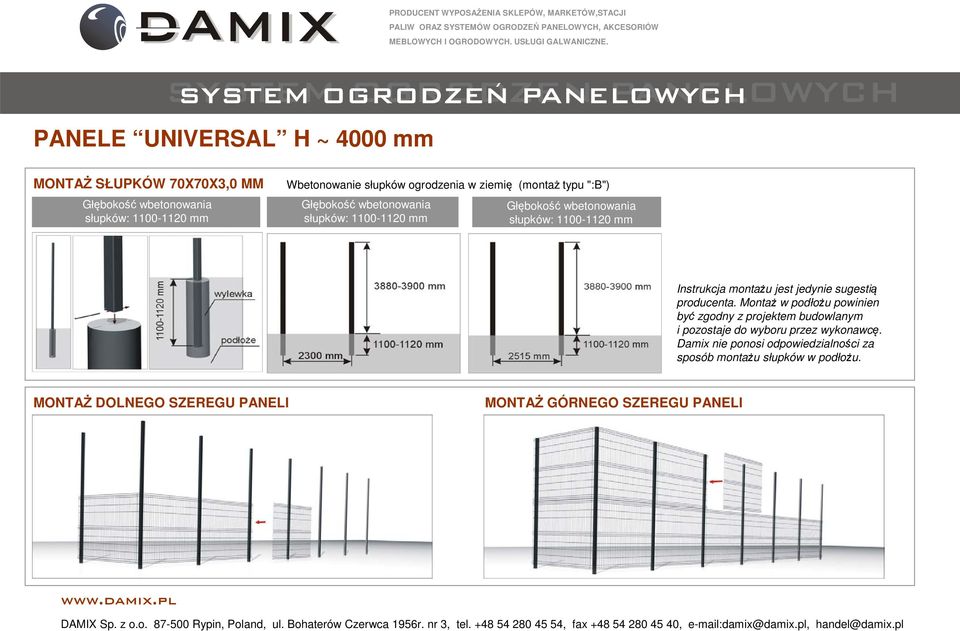

13 PANELE UNIVERSAL H ~ 4000 mm MONTAŻ SŁUPKÓW 70X70X3,0 MM Głębokość wbetonowania słupków: mm Wbetonowanie słupków ogrodzenia w ziemię (montaż typu ":B") Głębokość wbetonowania słupków: mm Głębokość wbetonowania słupków: mm Instrukcja montażu jest jedynie sugestią producenta. Montaż w podłożu powinien być zgodny z projektem budowlanym i pozostaje do wyboru przez wykonawcę. Damix nie ponosi odpowiedzialności za sposób montażu słupków w podłożu. MONTAŻ DOLNEGO SZEREGU PANELI MONTAŻ GÓRNEGO SZEREGU PANELI

montażu jest jedynie sugestią producenta.

14 PANELE UNIVERSAL H ~ 4000 mm SPOSÓB MOCOWANIA PANELI DO SŁUPKÓW MONTAŻ PANELI NA SŁUPKACH NAROŻNYCH MONTAŻ PANELI NA SŁUPKACH ŚRODKOWYCH 1. Wycięcie odcinka drutu Końcówki po obcięciu zabezpieczyć zgodnie z instrukcją naprawy uszkodzeń mechanicznych. 2. Zgięcie na rogu 3. Zamocowanie paneli a) zamocowanie panela do słupka za pomocą haka b) połączenie paneli złączką zaciskaną szczypcami 1. Zamocowanie panela do słupka za pomocą haka (podkład, nakrętka, maskownica tworzywowa) 2. Połączenie paneli złączką zaciskaną szczypcami

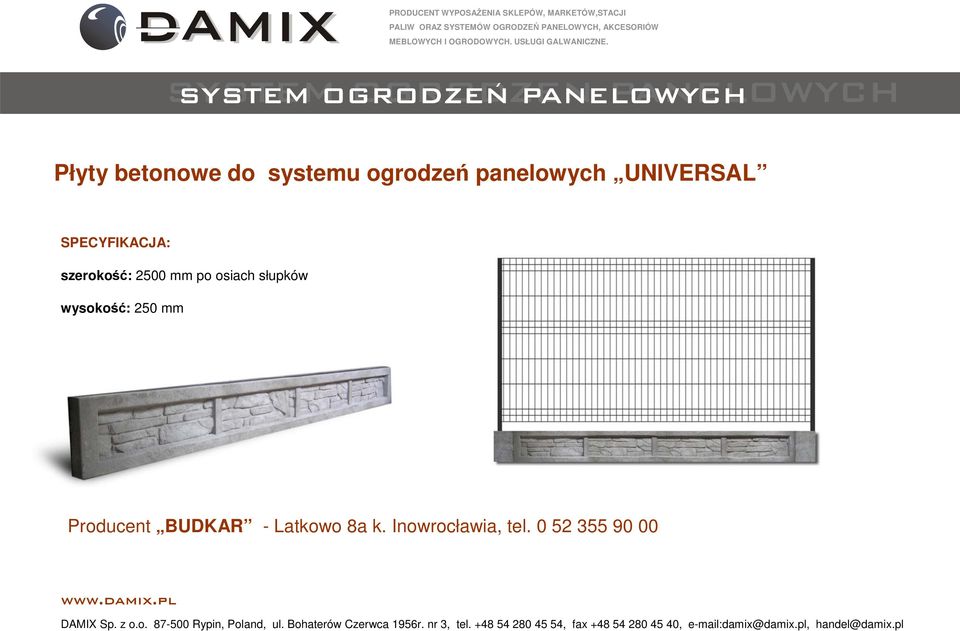

15 Płyty betonowe do systemu ogrodzeń panelowych UNIVERSAL SPECYFIKACJA: szerokość: 2500 mm po osiach słupków wysokość: 250 mm Producent BUDKAR - Latkowo 8a k. Inowrocławia, tel

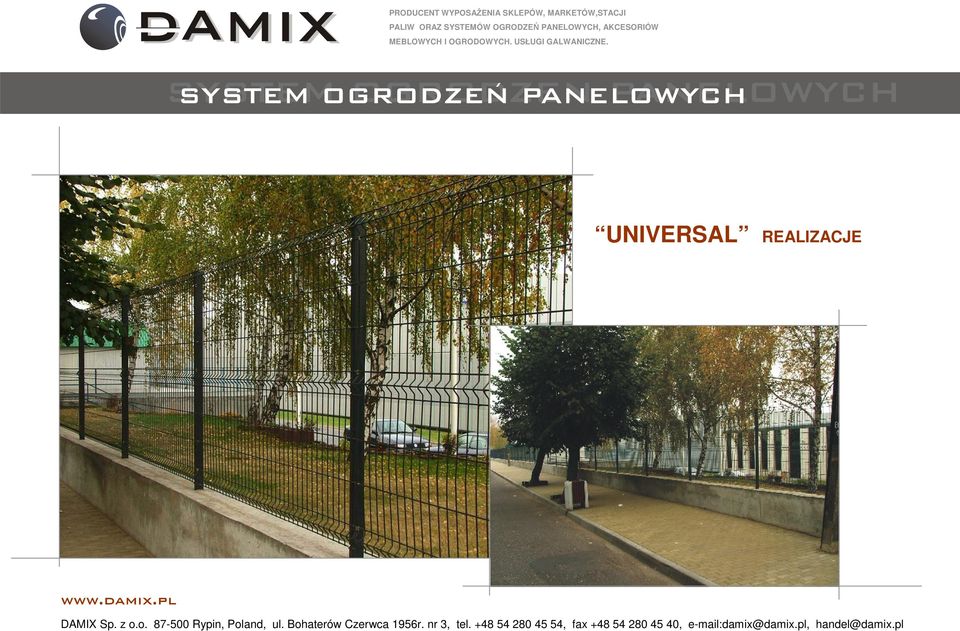

16 UNIVERSAL REALIZACJE

17 UNIVERSAL REALIZACJE

18 UNIVERSAL REALIZACJE

19 UNIVERSAL REALIZACJE

20 UNIVERSAL REALIZACJE

21 UNIVERSAL REALIZACJE

22 W ofercie posiadamy również SYSTEM OGRODZEŃ PANELOWYCH "BRICK" Innowacyjność i nowoczesność. Konstrukcja ogrodzenia w połączeniu z cegłą klinkierową w pofilu słupka sprawia efekt idealnego rozwiązania ogrodzenia. Stosowany przy ogrodzeniach posesji prywatnych, szkół, przedszkoli, placów zabaw, ogródków działkowych oraz obiektów użyteczności publicznej. SYSTEM OGRODZEŃ PANELOWYCH "CLASSIC" Wyjątkowa estetyka stylu. Wprowadza nutę klasycznego piękna i zarazem bezpieczeństwa do przydomowego ogrodu. Stosowany przy ogrodzeniach posesji prywatnych, szkół, przedszkoli, placów zabaw, ogródków działkowych.

23 ZAPRASZAMY DO WSPÓŁPRACY DAMIX Sp. z o.o Rypin, Poland, ul. Bohaterów Czerwca 1956r. nr 3, tel , fax , damix@damix.pl, handel@damix.pl
