Opinia mykologiczna pomieszczeń piwnic

Transkrypt

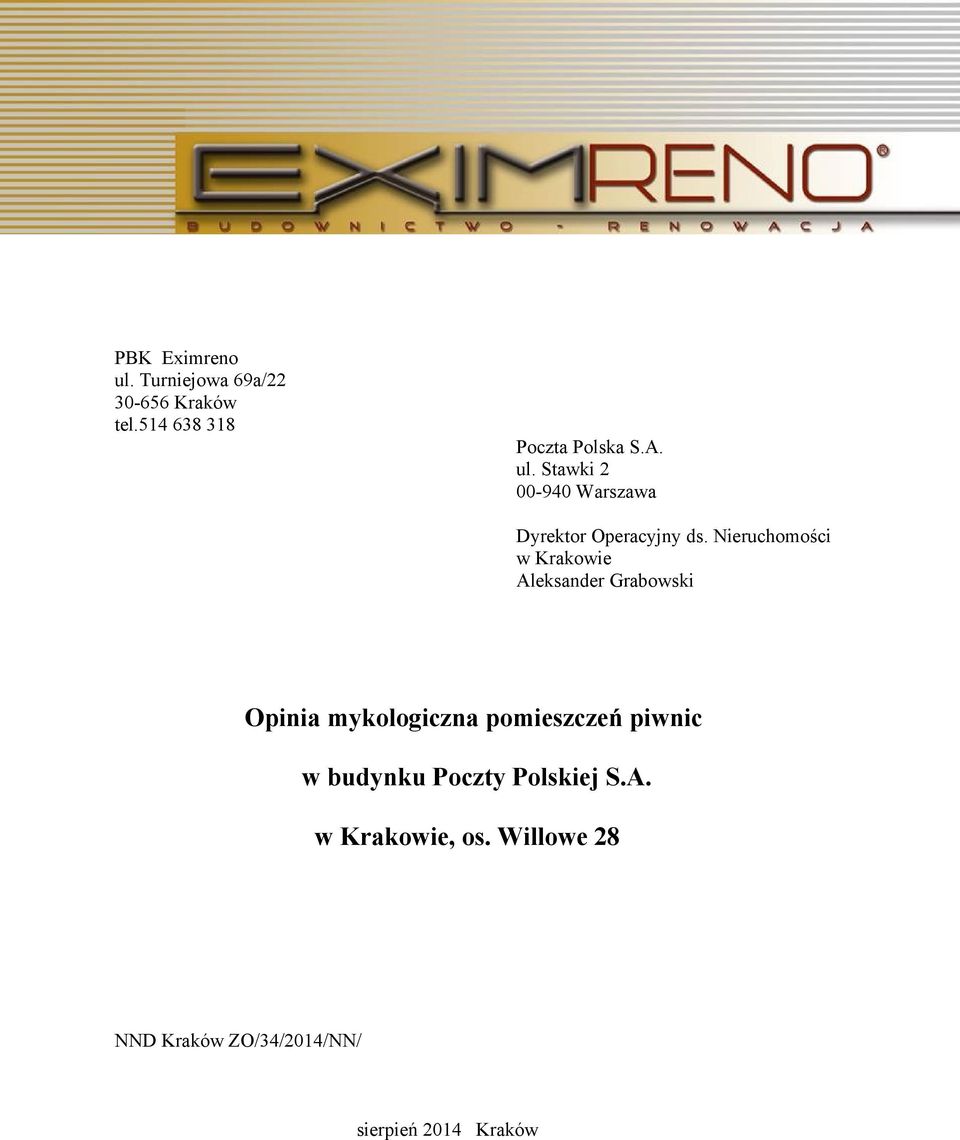

1 PBK Eximreno ul. Turniejowa 69a/ Kraków tel Poczta Polska S.A. ul. Stawki Warszawa Dyrektor Operacyjny ds. Nieruchomości w Krakowie Aleksander Grabowski Opinia mykologiczna pomieszczeń piwnic w budynku Poczty Polskiej S.A. w Krakowie, os. Willowe 28 NND Kraków ZO/34/2014/NN/ sierpień 2014 Kraków

2

3

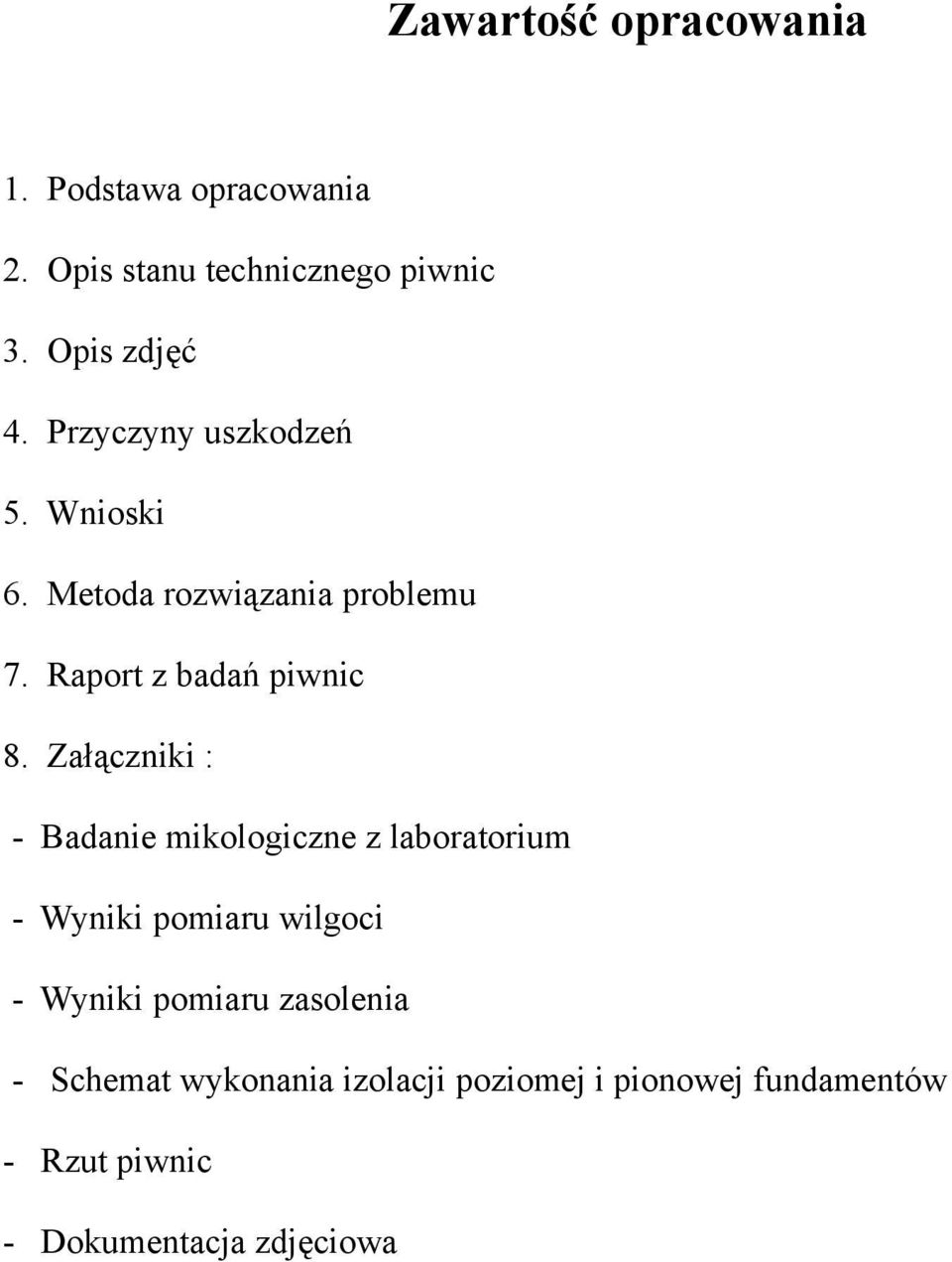

4 Zawartość opracowania 1. Podstawa opracowania 2. Opis stanu technicznego piwnic 3. Opis zdjęć 4. Przyczyny uszkodzeń 5. Wnioski 6. Metoda rozwiązania problemu 7. Raport z badań piwnic 8. Załączniki : - Badanie mikologiczne z laboratorium - Wyniki pomiaru wilgoci - Wyniki pomiaru zasolenia - Schemat wykonania izolacji poziomej i pionowej fundamentów - Rzut piwnic - Dokumentacja zdjęciowa

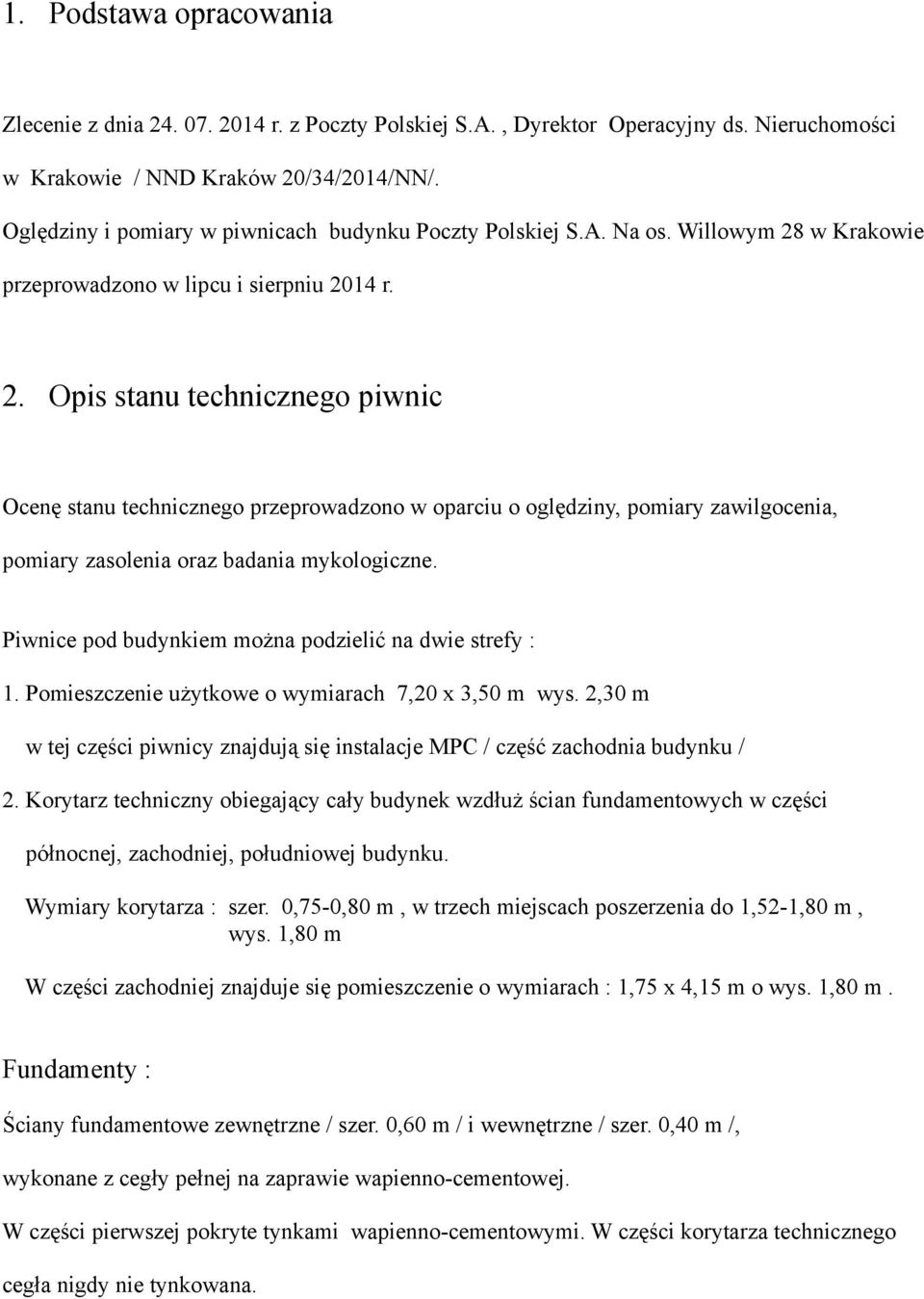

5 1. Podstawa opracowania Zlecenie z dnia r. z Poczty Polskiej S.A., Dyrektor Operacyjny ds. Nieruchomości w Krakowie / NND Kraków 20/34/2014/NN/. Oględziny i pomiary w piwnicach budynku Poczty Polskiej S.A. Na os. Willowym 28 w Krakowie przeprowadzono w lipcu i sierpniu 2014 r. 2. Opis stanu technicznego piwnic Ocenę stanu technicznego przeprowadzono w oparciu o oględziny, pomiary zawilgocenia, pomiary zasolenia oraz badania mykologiczne. Piwnice pod budynkiem można podzielić na dwie strefy : 1. Pomieszczenie użytkowe o wymiarach 7,20 x 3,50 m wys. 2,30 m w tej części piwnicy znajdują się instalacje MPC / część zachodnia budynku / 2. Korytarz techniczny obiegający cały budynek wzdłuż ścian fundamentowych w części północnej, zachodniej, południowej budynku. Wymiary korytarza : szer. 0,75-0,80 m, w trzech miejscach poszerzenia do 1,52-1,80 m, wys. 1,80 m W części zachodniej znajduje się pomieszczenie o wymiarach : 1,75 x 4,15 m o wys. 1,80 m. Fundamenty : Ściany fundamentowe zewnętrzne / szer. 0,60 m / i wewnętrzne / szer. 0,40 m /, wykonane z cegły pełnej na zaprawie wapienno-cementowej. W części pierwszej pokryte tynkami wapienno-cementowymi. W części korytarza technicznego cegła nigdy nie tynkowana.

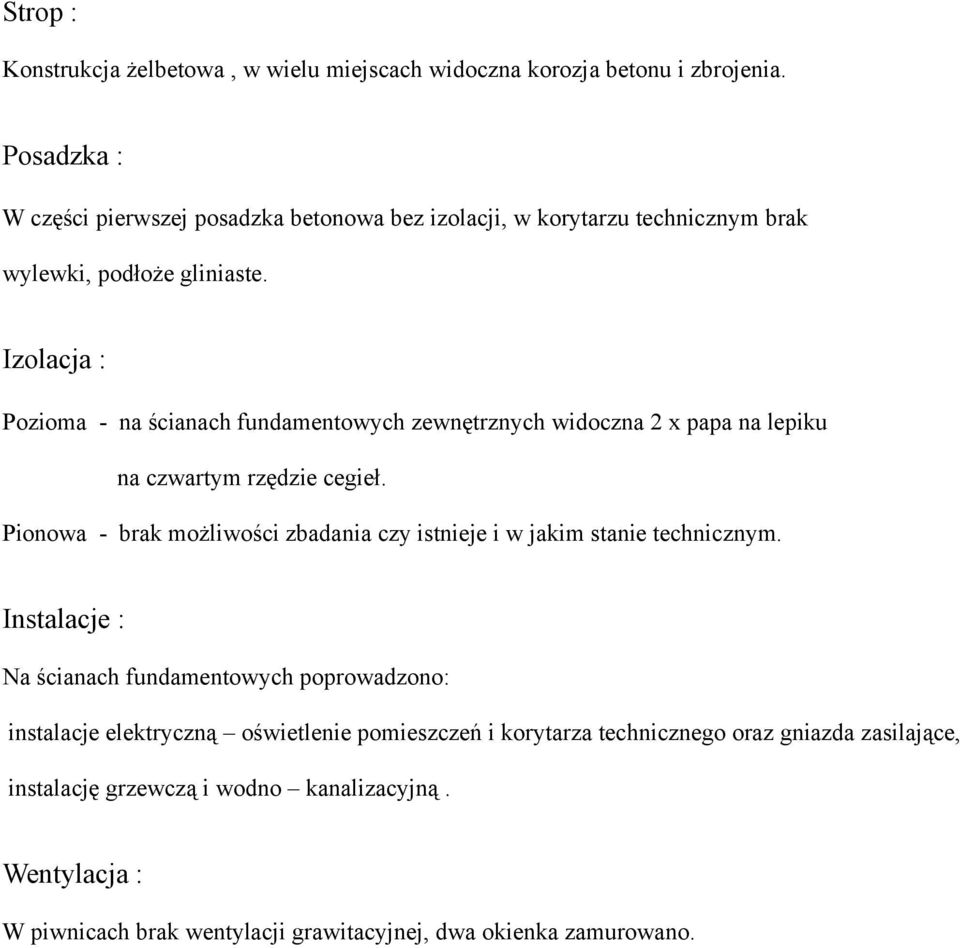

6 Strop : Konstrukcja żelbetowa, w wielu miejscach widoczna korozja betonu i zbrojenia. Posadzka : W części pierwszej posadzka betonowa bez izolacji, w korytarzu technicznym brak wylewki, podłoże gliniaste. Izolacja : Pozioma - na ścianach fundamentowych zewnętrznych widoczna 2 x papa na lepiku na czwartym rzędzie cegieł. Pionowa - brak możliwości zbadania czy istnieje i w jakim stanie technicznym. Instalacje : Na ścianach fundamentowych poprowadzono: instalacje elektryczną oświetlenie pomieszczeń i korytarza technicznego oraz gniazda zasilające, instalację grzewczą i wodno kanalizacyjną. Wentylacja : W piwnicach brak wentylacji grawitacyjnej, dwa okienka zamurowano.

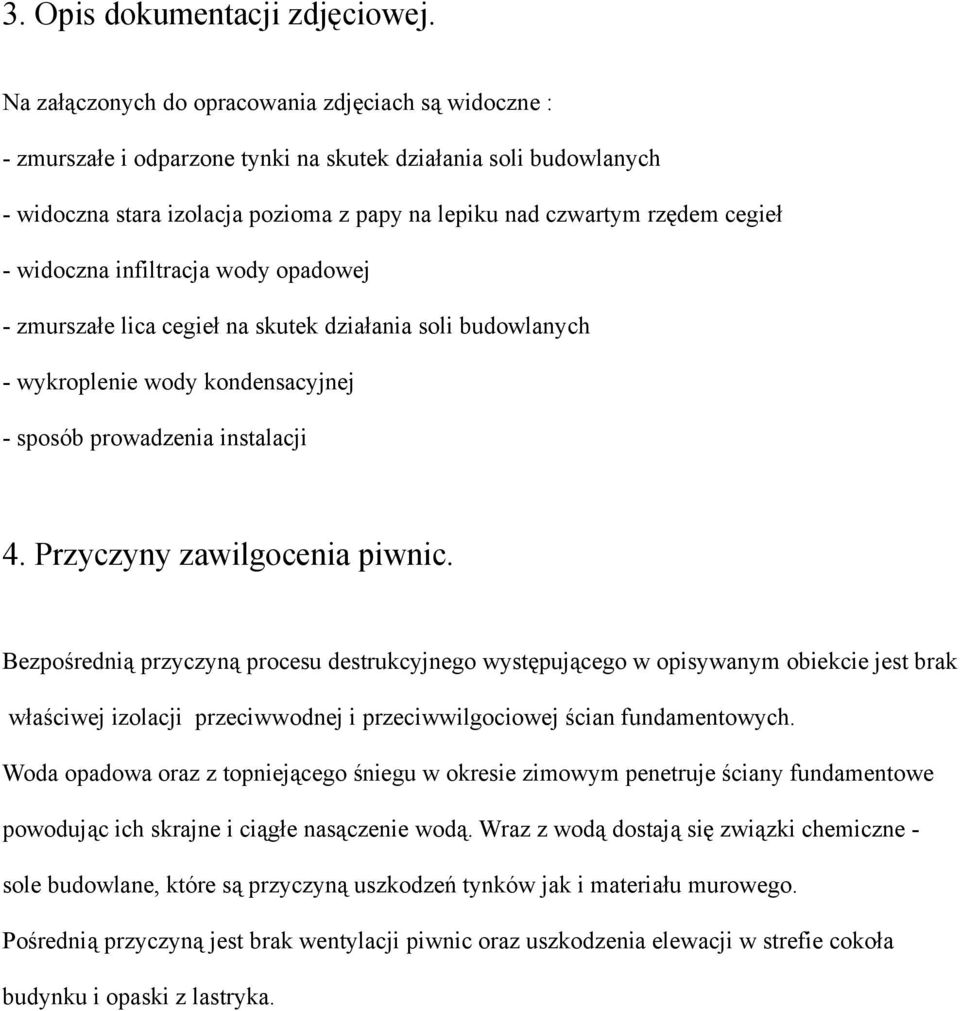

7 3. Opis dokumentacji zdjęciowej. Na załączonych do opracowania zdjęciach są widoczne : - zmurszałe i odparzone tynki na skutek działania soli budowlanych - widoczna stara izolacja pozioma z papy na lepiku nad czwartym rzędem cegieł - widoczna infiltracja wody opadowej - zmurszałe lica cegieł na skutek działania soli budowlanych - wykroplenie wody kondensacyjnej - sposób prowadzenia instalacji 4. Przyczyny zawilgocenia piwnic. Bezpośrednią przyczyną procesu destrukcyjnego występującego w opisywanym obiekcie jest brak właściwej izolacji przeciwwodnej i przeciwwilgociowej ścian fundamentowych. Woda opadowa oraz z topniejącego śniegu w okresie zimowym penetruje ściany fundamentowe powodując ich skrajne i ciągłe nasączenie wodą. Wraz z wodą dostają się związki chemiczne - sole budowlane, które są przyczyną uszkodzeń tynków jak i materiału murowego. Pośrednią przyczyną jest brak wentylacji piwnic oraz uszkodzenia elewacji w strefie cokoła budynku i opaski z lastryka.

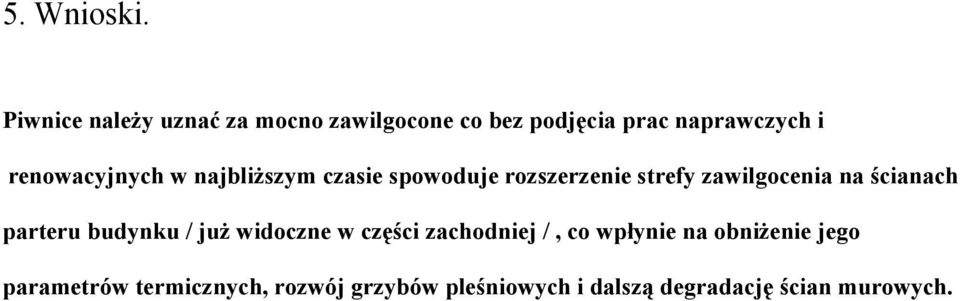

8 5. Wnioski. Piwnice należy uznać za mocno zawilgocone co bez podjęcia prac naprawczych i renowacyjnych w najbliższym czasie spowoduje rozszerzenie strefy zawilgocenia na ścianach parteru budynku / już widoczne w części zachodniej /, co wpłynie na obniżenie jego parametrów termicznych, rozwój grzybów pleśniowych i dalszą degradację ścian murowych.

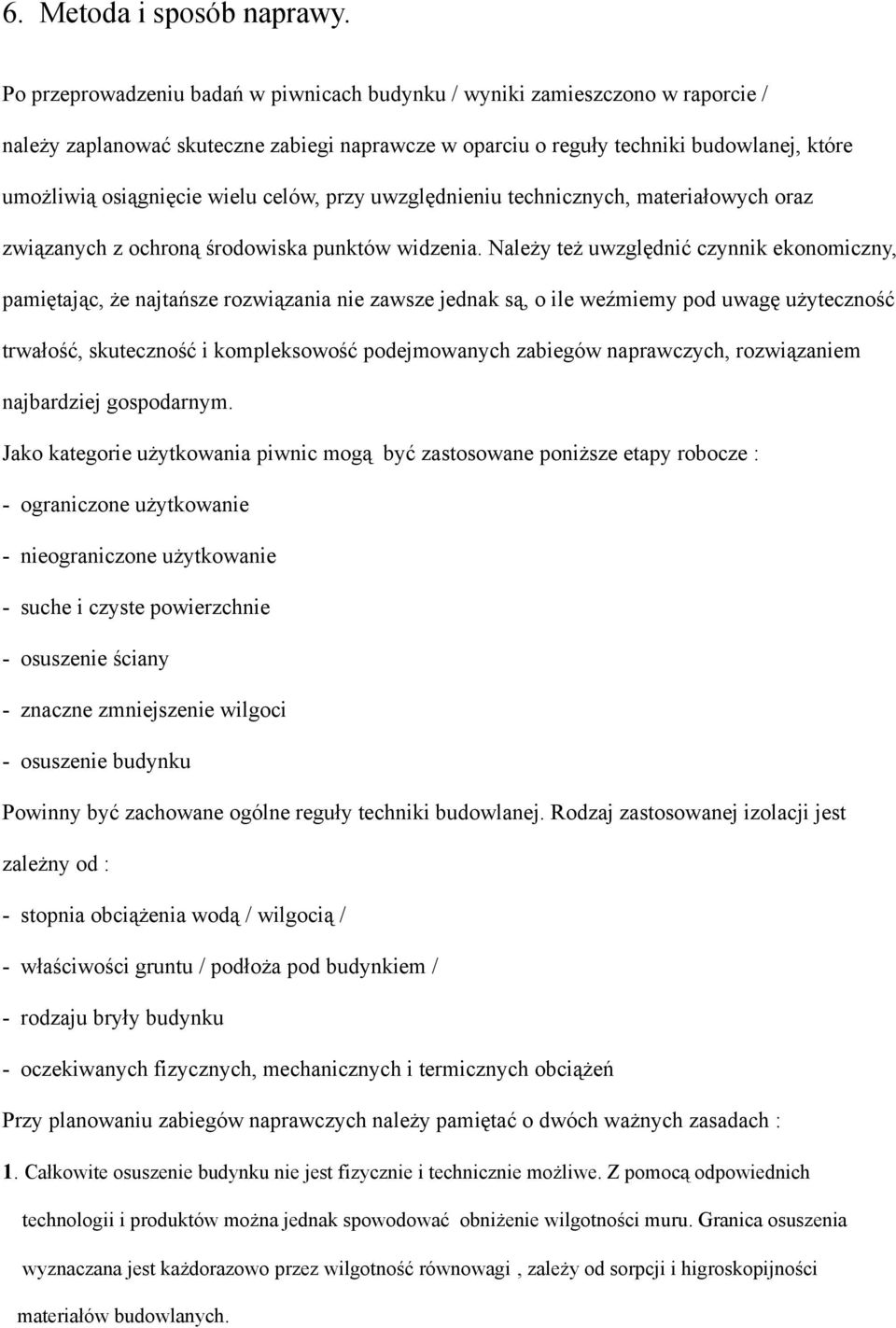

9 6. Metoda i sposób naprawy. Po przeprowadzeniu badań w piwnicach budynku / wyniki zamieszczono w raporcie / należy zaplanować skuteczne zabiegi naprawcze w oparciu o reguły techniki budowlanej, które umożliwią osiągnięcie wielu celów, przy uwzględnieniu technicznych, materiałowych oraz związanych z ochroną środowiska punktów widzenia. Należy też uwzględnić czynnik ekonomiczny, pamiętając, że najtańsze rozwiązania nie zawsze jednak są, o ile weźmiemy pod uwagę użyteczność trwałość, skuteczność i kompleksowość podejmowanych zabiegów naprawczych, rozwiązaniem najbardziej gospodarnym. Jako kategorie użytkowania piwnic mogą być zastosowane poniższe etapy robocze : - ograniczone użytkowanie - nieograniczone użytkowanie - suche i czyste powierzchnie - osuszenie ściany - znaczne zmniejszenie wilgoci - osuszenie budynku Powinny być zachowane ogólne reguły techniki budowlanej. Rodzaj zastosowanej izolacji jest zależny od : - stopnia obciążenia wodą / wilgocią / - właściwości gruntu / podłoża pod budynkiem / - rodzaju bryły budynku - oczekiwanych fizycznych, mechanicznych i termicznych obciążeń Przy planowaniu zabiegów naprawczych należy pamiętać o dwóch ważnych zasadach : 1. Całkowite osuszenie budynku nie jest fizycznie i technicznie możliwe. Z pomocą odpowiednich technologii i produktów można jednak spowodować obniżenie wilgotności muru. Granica osuszenia wyznaczana jest każdorazowo przez wilgotność równowagi, zależy od sorpcji i higroskopijności materiałów budowlanych.

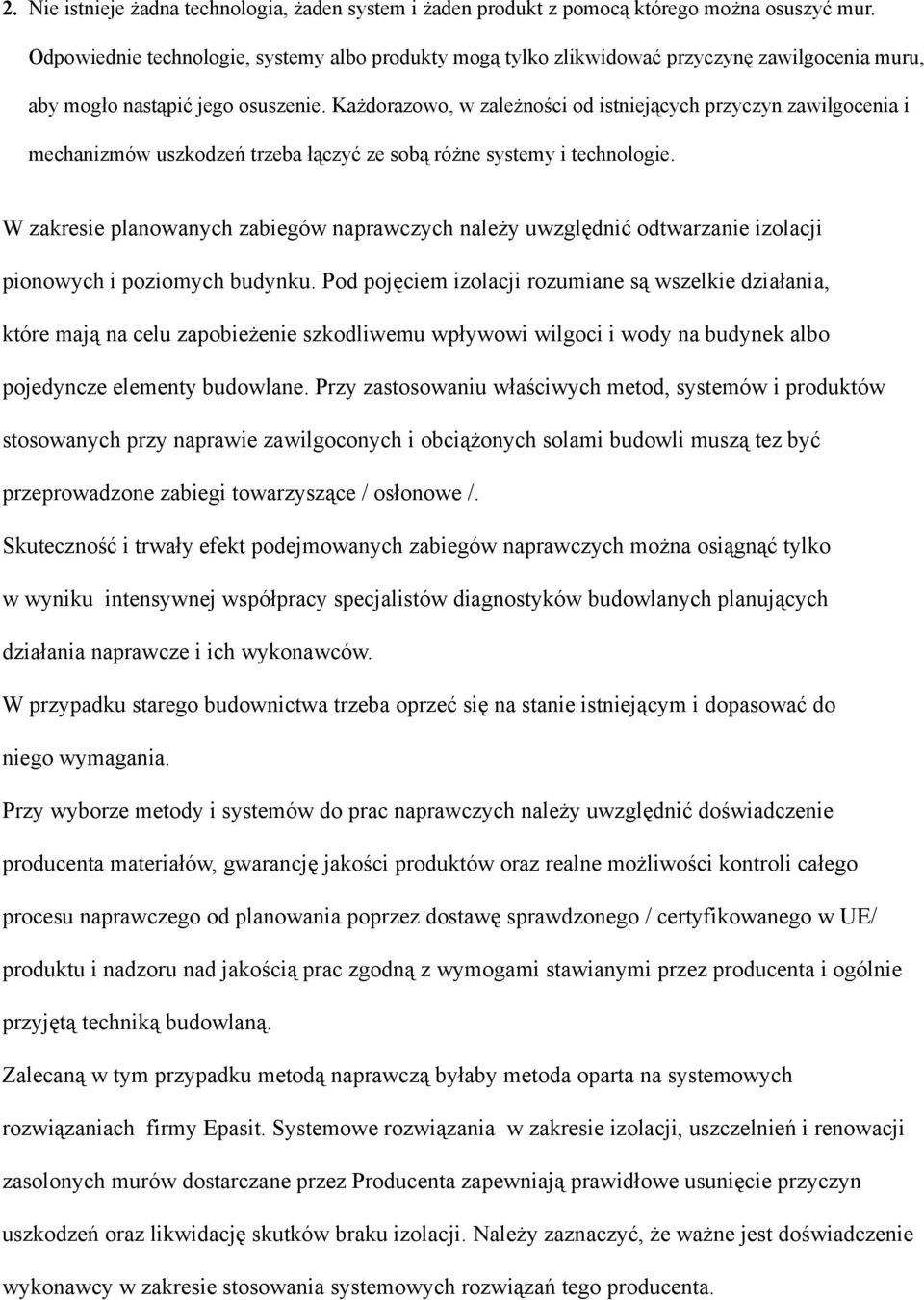

10 2. Nie istnieje żadna technologia, żaden system i żaden produkt z pomocą którego można osuszyć mur. Odpowiednie technologie, systemy albo produkty mogą tylko zlikwidować przyczynę zawilgocenia muru, aby mogło nastąpić jego osuszenie. Każdorazowo, w zależności od istniejących przyczyn zawilgocenia i mechanizmów uszkodzeń trzeba łączyć ze sobą różne systemy i technologie. W zakresie planowanych zabiegów naprawczych należy uwzględnić odtwarzanie izolacji pionowych i poziomych budynku. Pod pojęciem izolacji rozumiane są wszelkie działania, które mają na celu zapobieżenie szkodliwemu wpływowi wilgoci i wody na budynek albo pojedyncze elementy budowlane. Przy zastosowaniu właściwych metod, systemów i produktów stosowanych przy naprawie zawilgoconych i obciążonych solami budowli muszą tez być przeprowadzone zabiegi towarzyszące / osłonowe /. Skuteczność i trwały efekt podejmowanych zabiegów naprawczych można osiągnąć tylko w wyniku intensywnej współpracy specjalistów diagnostyków budowlanych planujących działania naprawcze i ich wykonawców. W przypadku starego budownictwa trzeba oprzeć się na stanie istniejącym i dopasować do niego wymagania. Przy wyborze metody i systemów do prac naprawczych należy uwzględnić doświadczenie producenta materiałów, gwarancję jakości produktów oraz realne możliwości kontroli całego procesu naprawczego od planowania poprzez dostawę sprawdzonego / certyfikowanego w UE/ produktu i nadzoru nad jakością prac zgodną z wymogami stawianymi przez producenta i ogólnie przyjętą techniką budowlaną. Zalecaną w tym przypadku metodą naprawczą byłaby metoda oparta na systemowych rozwiązaniach firmy Epasit. Systemowe rozwiązania w zakresie izolacji, uszczelnień i renowacji zasolonych murów dostarczane przez Producenta zapewniają prawidłowe usunięcie przyczyn uszkodzeń oraz likwidację skutków braku izolacji. Należy zaznaczyć, że ważne jest doświadczenie wykonawcy w zakresie stosowania systemowych rozwiązań tego producenta.

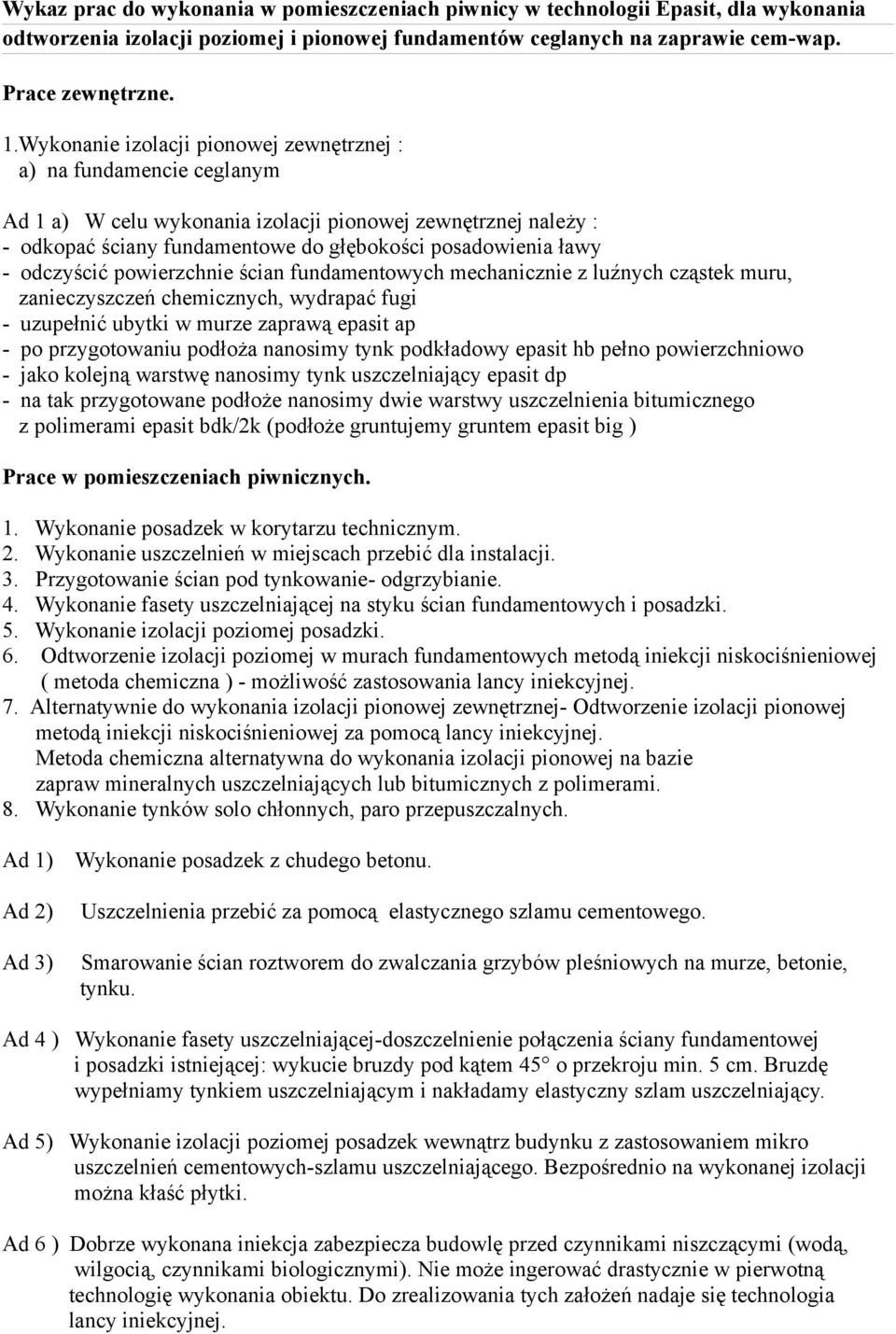

11 Wykaz prac do wykonania w pomieszczeniach piwnicy w technologii Epasit, dla wykonania odtworzenia izolacji poziomej i pionowej fundamentów ceglanych na zaprawie cem-wap. Prace zewnętrzne. 1.Wykonanie izolacji pionowej zewnętrznej : a) na fundamencie ceglanym Ad 1 a) W celu wykonania izolacji pionowej zewnętrznej należy : - odkopać ściany fundamentowe do głębokości posadowienia ławy - odczyścić powierzchnie ścian fundamentowych mechanicznie z luźnych cząstek muru, zanieczyszczeń chemicznych, wydrapać fugi - uzupełnić ubytki w murze zaprawą epasit ap - po przygotowaniu podłoża nanosimy tynk podkładowy epasit hb pełno powierzchniowo - jako kolejną warstwę nanosimy tynk uszczelniający epasit dp - na tak przygotowane podłoże nanosimy dwie warstwy uszczelnienia bitumicznego z polimerami epasit bdk/2k (podłoże gruntujemy gruntem epasit big ) Prace w pomieszczeniach piwnicznych. 1. Wykonanie posadzek w korytarzu technicznym. 2. Wykonanie uszczelnień w miejscach przebić dla instalacji. 3. Przygotowanie ścian pod tynkowanie- odgrzybianie. 4. Wykonanie fasety uszczelniającej na styku ścian fundamentowych i posadzki. 5. Wykonanie izolacji poziomej posadzki. 6. Odtworzenie izolacji poziomej w murach fundamentowych metodą iniekcji niskociśnieniowej ( metoda chemiczna ) - możliwość zastosowania lancy iniekcyjnej. 7. Alternatywnie do wykonania izolacji pionowej zewnętrznej- Odtworzenie izolacji pionowej metodą iniekcji niskociśnieniowej za pomocą lancy iniekcyjnej. Metoda chemiczna alternatywna do wykonania izolacji pionowej na bazie zapraw mineralnych uszczelniających lub bitumicznych z polimerami. 8. Wykonanie tynków solo chłonnych, paro przepuszczalnych. Ad 1) Wykonanie posadzek z chudego betonu. Ad 2) Ad 3) Uszczelnienia przebić za pomocą elastycznego szlamu cementowego. Smarowanie ścian roztworem do zwalczania grzybów pleśniowych na murze, betonie, tynku. Ad 4 ) Wykonanie fasety uszczelniającej-doszczelnienie połączenia ściany fundamentowej i posadzki istniejącej: wykucie bruzdy pod kątem 45 o przekroju min. 5 cm. Bruzdę wypełniamy tynkiem uszczelniającym i nakładamy elastyczny szlam uszczelniający. Ad 5) Wykonanie izolacji poziomej posadzek wewnątrz budynku z zastosowaniem mikro uszczelnień cementowych-szlamu uszczelniającego. Bezpośrednio na wykonanej izolacji można kłaść płytki. Ad 6 ) Dobrze wykonana iniekcja zabezpiecza budowlę przed czynnikami niszczącymi (wodą, wilgocią, czynnikami biologicznymi). Nie może ingerować drastycznie w pierwotną technologię wykonania obiektu. Do zrealizowania tych założeń nadaje się technologia lancy iniekcyjnej.

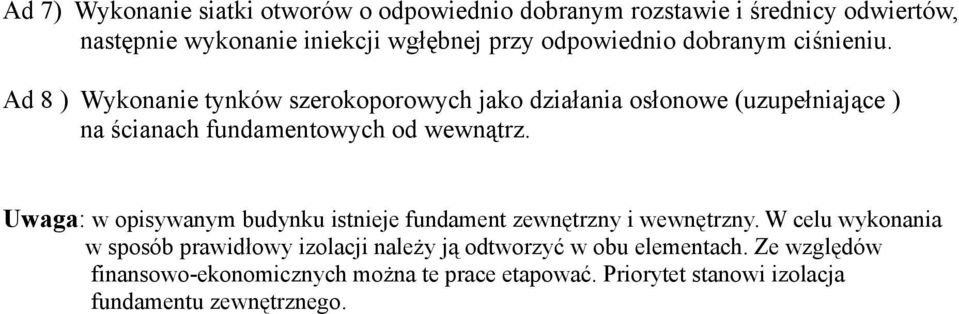

12 Ad 7) Wykonanie siatki otworów o odpowiednio dobranym rozstawie i średnicy odwiertów, następnie wykonanie iniekcji wgłębnej przy odpowiednio dobranym ciśnieniu. Ad 8 ) Wykonanie tynków szerokoporowych jako działania osłonowe (uzupełniające ) na ścianach fundamentowych od wewnątrz. Uwaga: w opisywanym budynku istnieje fundament zewnętrzny i wewnętrzny. W celu wykonania w sposób prawidłowy izolacji należy ją odtworzyć w obu elementach. Ze względów finansowo-ekonomicznych można te prace etapować. Priorytet stanowi izolacja fundamentu zewnętrznego.

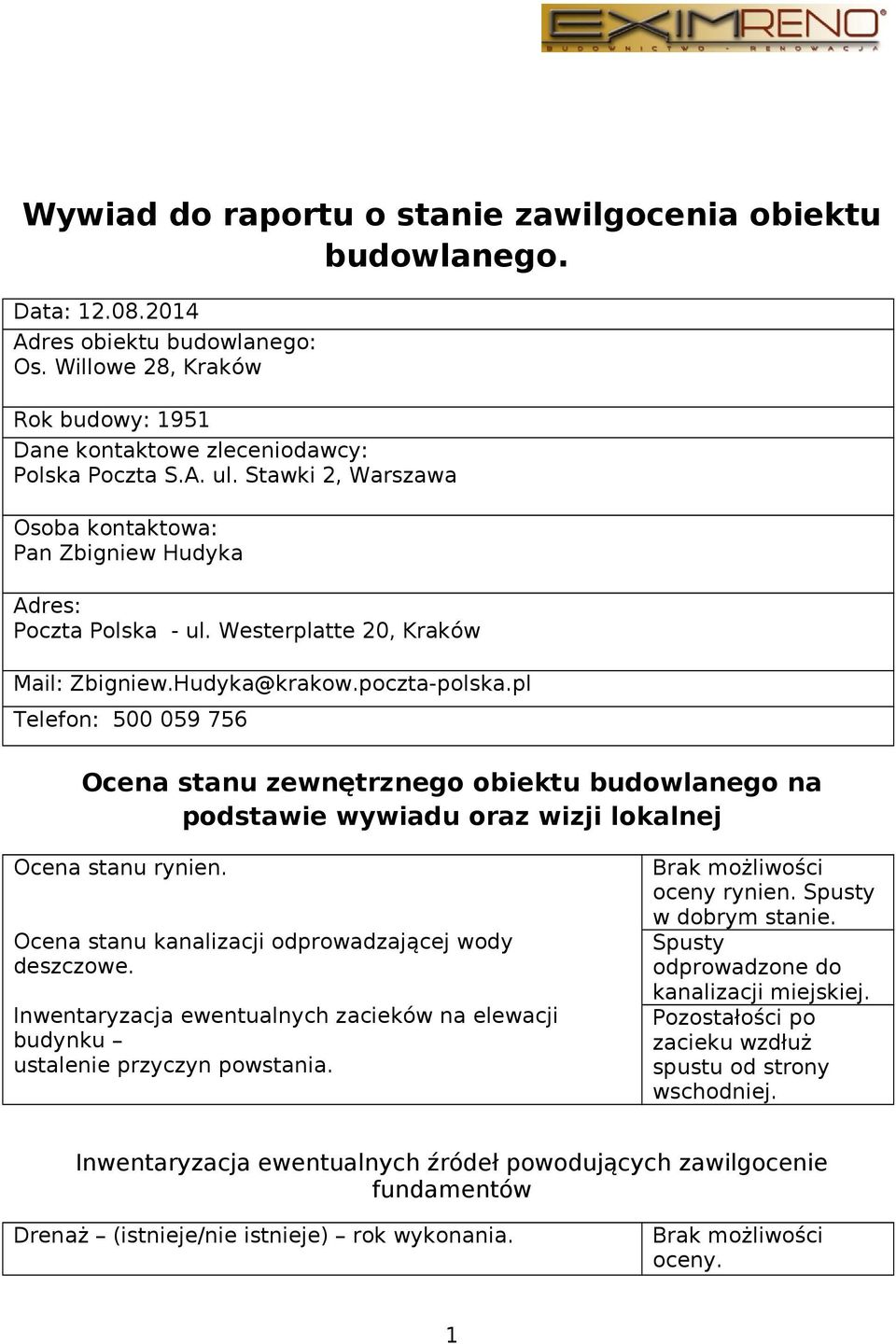

13 Wywiad do raportu o stanie zawilgocenia obiektu budowlanego. Data: Adres obiektu budowlanego: Os. Willowe 28, Kraków Rok budowy: 1951 Dane kontaktowe zleceniodawcy: Polska Poczta S.A. ul. Stawki 2, Warszawa Osoba kontaktowa: Pan Zbigniew Hudyka Adres: Poczta Polska - ul. Westerplatte 20, Kraków Mail: Zbigniew.Hudyka@krakow.poczta-polska.pl Telefon: Ocena stanu zewnętrznego obiektu budowlanego na podstawie wywiadu oraz wizji lokalnej Ocena stanu rynien. Ocena stanu kanalizacji odprowadzającej wody deszczowe. Inwentaryzacja ewentualnych zacieków na elewacji budynku ustalenie przyczyn powstania. Brak możliwości oceny rynien. Spusty w dobrym stanie. Spusty odprowadzone do kanalizacji miejskiej. Pozostałości po zacieku wzdłuż spustu od strony wschodniej. Inwentaryzacja ewentualnych źródeł powodujących zawilgocenie fundamentów Drenaż (istnieje/nie istnieje) rok wykonania. Brak możliwości oceny. 1

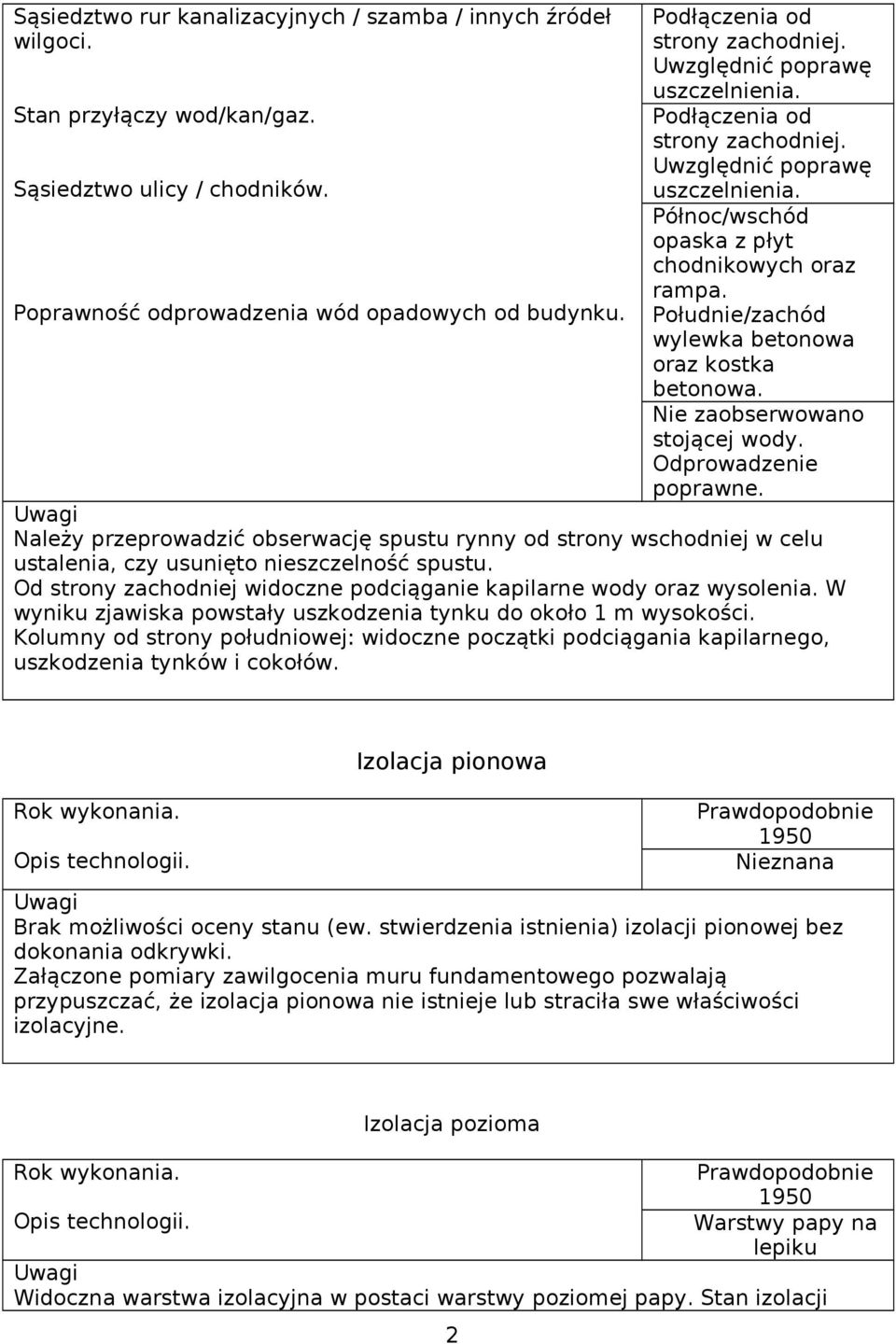

14 Sąsiedztwo rur kanalizacyjnych / szamba / innych źródeł wilgoci. Stan przyłączy wod/kan/gaz. Sąsiedztwo ulicy / chodników. Poprawność odprowadzenia wód opadowych od budynku. Podłączenia od strony zachodniej. Uwzględnić poprawę uszczelnienia. Podłączenia od strony zachodniej. Uwzględnić poprawę uszczelnienia. Północ/wschód opaska z płyt chodnikowych oraz rampa. Południe/zachód wylewka betonowa oraz kostka betonowa. Nie zaobserwowano stojącej wody. Odprowadzenie poprawne. Uwagi Należy przeprowadzić obserwację spustu rynny od strony wschodniej w celu ustalenia, czy usunięto nieszczelność spustu. Od strony zachodniej widoczne podciąganie kapilarne wody oraz wysolenia. W wyniku zjawiska powstały uszkodzenia tynku do około 1 m wysokości. Kolumny od strony południowej: widoczne początki podciągania kapilarnego, uszkodzenia tynków i cokołów. Rok wykonania. Opis technologii. Izolacja pionowa Prawdopodobnie 1950 Nieznana Uwagi Brak możliwości oceny stanu (ew. stwierdzenia istnienia) izolacji pionowej bez dokonania odkrywki. Załączone pomiary zawilgocenia muru fundamentowego pozwalają przypuszczać, że izolacja pionowa nie istnieje lub straciła swe właściwości izolacyjne. Izolacja pozioma Rok wykonania. Prawdopodobnie 1950 Opis technologii. Warstwy papy na lepiku Uwagi Widoczna warstwa izolacyjna w postaci warstwy poziomej papy. Stan izolacji 2

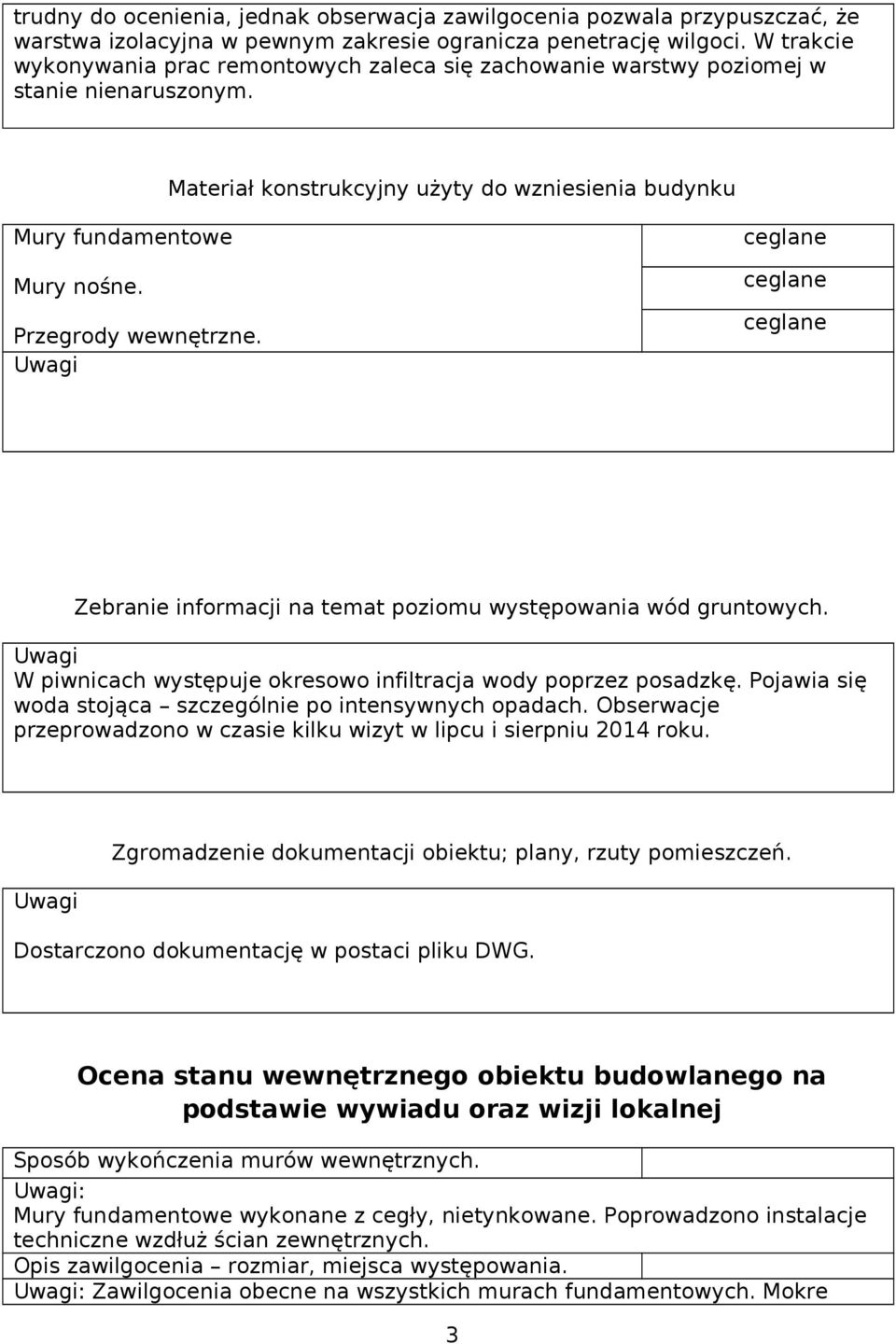

15 trudny do ocenienia, jednak obserwacja zawilgocenia pozwala przypuszczać, że warstwa izolacyjna w pewnym zakresie ogranicza penetrację wilgoci. W trakcie wykonywania prac remontowych zaleca się zachowanie warstwy poziomej w stanie nienaruszonym. Materiał konstrukcyjny użyty do wzniesienia budynku Mury fundamentowe Mury nośne. Przegrody wewnętrzne. Uwagi ceglane ceglane ceglane Zebranie informacji na temat poziomu występowania wód gruntowych. Uwagi W piwnicach występuje okresowo infiltracja wody poprzez posadzkę. Pojawia się woda stojąca szczególnie po intensywnych opadach. Obserwacje przeprowadzono w czasie kilku wizyt w lipcu i sierpniu 2014 roku. Uwagi Zgromadzenie dokumentacji obiektu; plany, rzuty pomieszczeń. Dostarczono dokumentację w postaci pliku DWG. Ocena stanu wewnętrznego obiektu budowlanego na podstawie wywiadu oraz wizji lokalnej Sposób wykończenia murów wewnętrznych. Uwagi: Mury fundamentowe wykonane z cegły, nietynkowane. Poprowadzono instalacje techniczne wzdłuż ścian zewnętrznych. Opis zawilgocenia rozmiar, miejsca występowania. Uwagi: Zawilgocenia obecne na wszystkich murach fundamentowych. Mokre 3

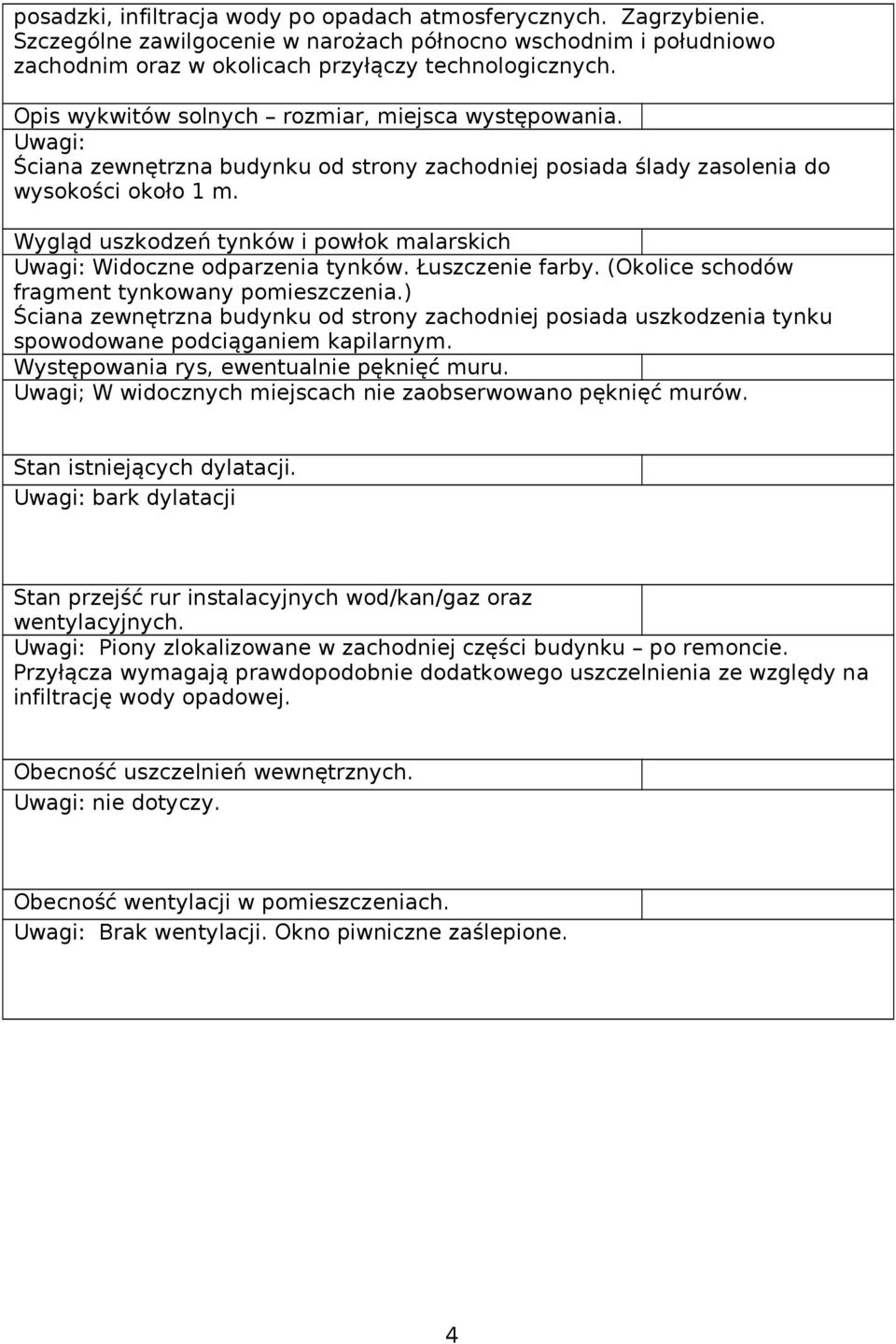

16 posadzki, infiltracja wody po opadach atmosferycznych. Zagrzybienie. Szczególne zawilgocenie w narożach północno wschodnim i południowo zachodnim oraz w okolicach przyłączy technologicznych. Opis wykwitów solnych rozmiar, miejsca występowania. Uwagi: Ściana zewnętrzna budynku od strony zachodniej posiada ślady zasolenia do wysokości około 1 m. Wygląd uszkodzeń tynków i powłok malarskich Uwagi: Widoczne odparzenia tynków. Łuszczenie farby. (Okolice schodów fragment tynkowany pomieszczenia.) Ściana zewnętrzna budynku od strony zachodniej posiada uszkodzenia tynku spowodowane podciąganiem kapilarnym. Występowania rys, ewentualnie pęknięć muru. Uwagi; W widocznych miejscach nie zaobserwowano pęknięć murów. Stan istniejących dylatacji. Uwagi: bark dylatacji Stan przejść rur instalacyjnych wod/kan/gaz oraz wentylacyjnych. Uwagi: Piony zlokalizowane w zachodniej części budynku po remoncie. Przyłącza wymagają prawdopodobnie dodatkowego uszczelnienia ze względy na infiltrację wody opadowej. Obecność uszczelnień wewnętrznych. Uwagi: nie dotyczy. Obecność wentylacji w pomieszczeniach. Uwagi: Brak wentylacji. Okno piwniczne zaślepione. 4

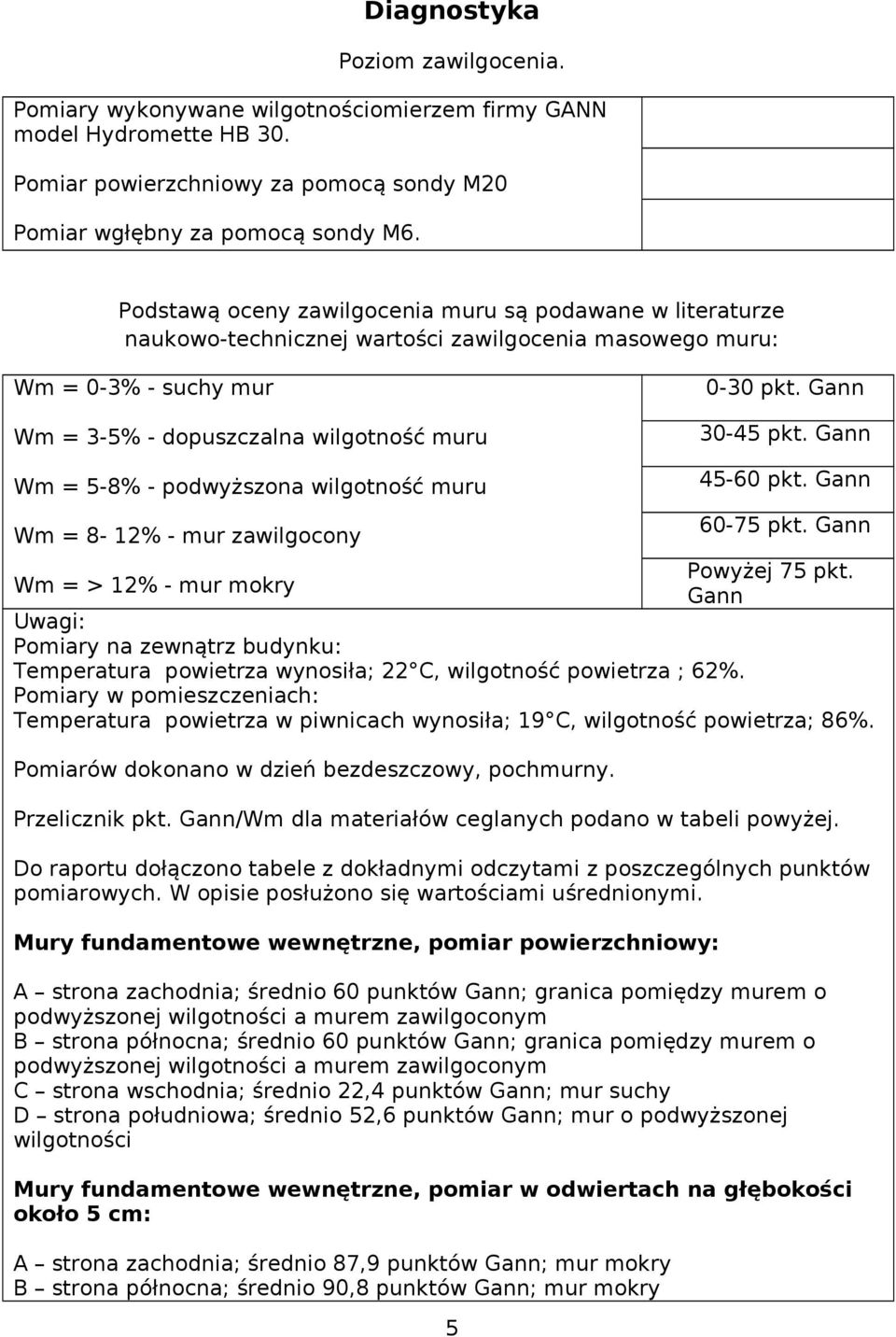

17 Diagnostyka Poziom zawilgocenia. Pomiary wykonywane wilgotnościomierzem firmy GANN model Hydromette HB 30. Pomiar powierzchniowy za pomocą sondy M20 Pomiar wgłębny za pomocą sondy M6. Podstawą oceny zawilgocenia muru są podawane w literaturze naukowo-technicznej wartości zawilgocenia masowego muru: Wm = 0-3% - suchy mur Wm = 3-5% - dopuszczalna wilgotność muru Wm = 5-8% - podwyższona wilgotność muru 0-30 pkt. Gann pkt. Gann pkt. Gann Wm = 8-12% - mur zawilgocony pkt. Gann Powyżej 75 pkt. Wm = > 12% - mur mokry Gann Uwagi: Pomiary na zewnątrz budynku: Temperatura powietrza wynosiła; 22 C, wilgotność powietrza ; 62%. Pomiary w pomieszczeniach: Temperatura powietrza w piwnicach wynosiła; 19 C, wilgotność powietrza; 86%. Pomiarów dokonano w dzień bezdeszczowy, pochmurny. Przelicznik pkt. Gann/Wm dla materiałów ceglanych podano w tabeli powyżej. Do raportu dołączono tabele z dokładnymi odczytami z poszczególnych punktów pomiarowych. W opisie posłużono się wartościami uśrednionymi. Mury fundamentowe wewnętrzne, pomiar powierzchniowy: A strona zachodnia; średnio 60 punktów Gann; granica pomiędzy murem o podwyższonej wilgotności a murem zawilgoconym B strona północna; średnio 60 punktów Gann; granica pomiędzy murem o podwyższonej wilgotności a murem zawilgoconym C strona wschodnia; średnio 22,4 punktów Gann; mur suchy D strona południowa; średnio 52,6 punktów Gann; mur o podwyższonej wilgotności Mury fundamentowe wewnętrzne, pomiar w odwiertach na głębokości około 5 cm: A strona zachodnia; średnio 87,9 punktów Gann; mur mokry B strona północna; średnio 90,8 punktów Gann; mur mokry 5

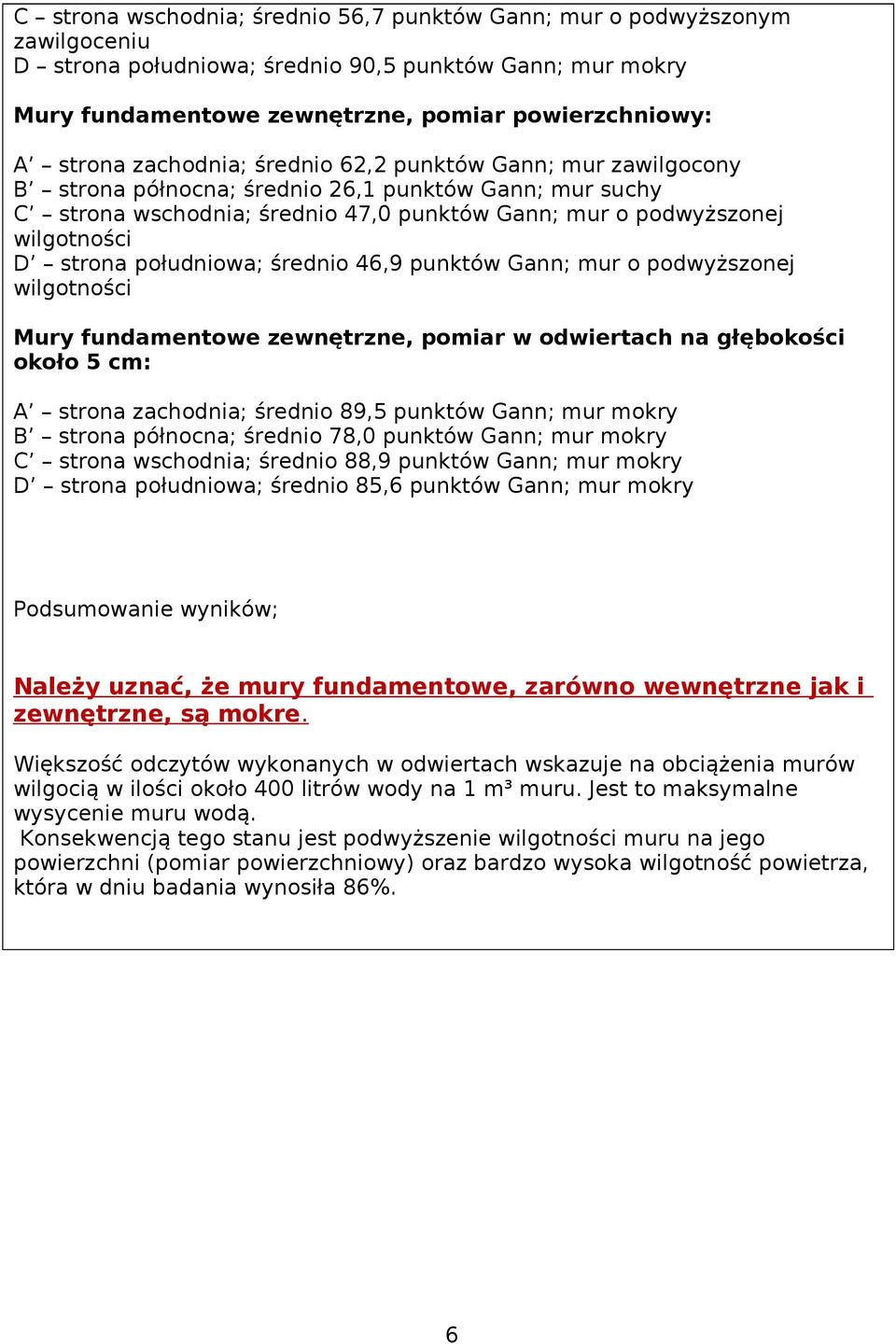

18 C strona wschodnia; średnio 56,7 punktów Gann; mur o podwyższonym zawilgoceniu D strona południowa; średnio 90,5 punktów Gann; mur mokry Mury fundamentowe zewnętrzne, pomiar powierzchniowy: A strona zachodnia; średnio 62,2 punktów Gann; mur zawilgocony B strona północna; średnio 26,1 punktów Gann; mur suchy C strona wschodnia; średnio 47,0 punktów Gann; mur o podwyższonej wilgotności D strona południowa; średnio 46,9 punktów Gann; mur o podwyższonej wilgotności Mury fundamentowe zewnętrzne, pomiar w odwiertach na głębokości około 5 cm: A strona zachodnia; średnio 89,5 punktów Gann; mur mokry B strona północna; średnio 78,0 punktów Gann; mur mokry C strona wschodnia; średnio 88,9 punktów Gann; mur mokry D strona południowa; średnio 85,6 punktów Gann; mur mokry Podsumowanie wyników; Należy uznać, że mury fundamentowe, zarówno wewnętrzne jak i zewnętrzne, są mokre. Większość odczytów wykonanych w odwiertach wskazuje na obciążenia murów wilgocią w ilości około 400 litrów wody na 1 m³ muru. Jest to maksymalne wysycenie muru wodą. Konsekwencją tego stanu jest podwyższenie wilgotności muru na jego powierzchni (pomiar powierzchniowy) oraz bardzo wysoka wilgotność powietrza, która w dniu badania wynosiła 86%. 6

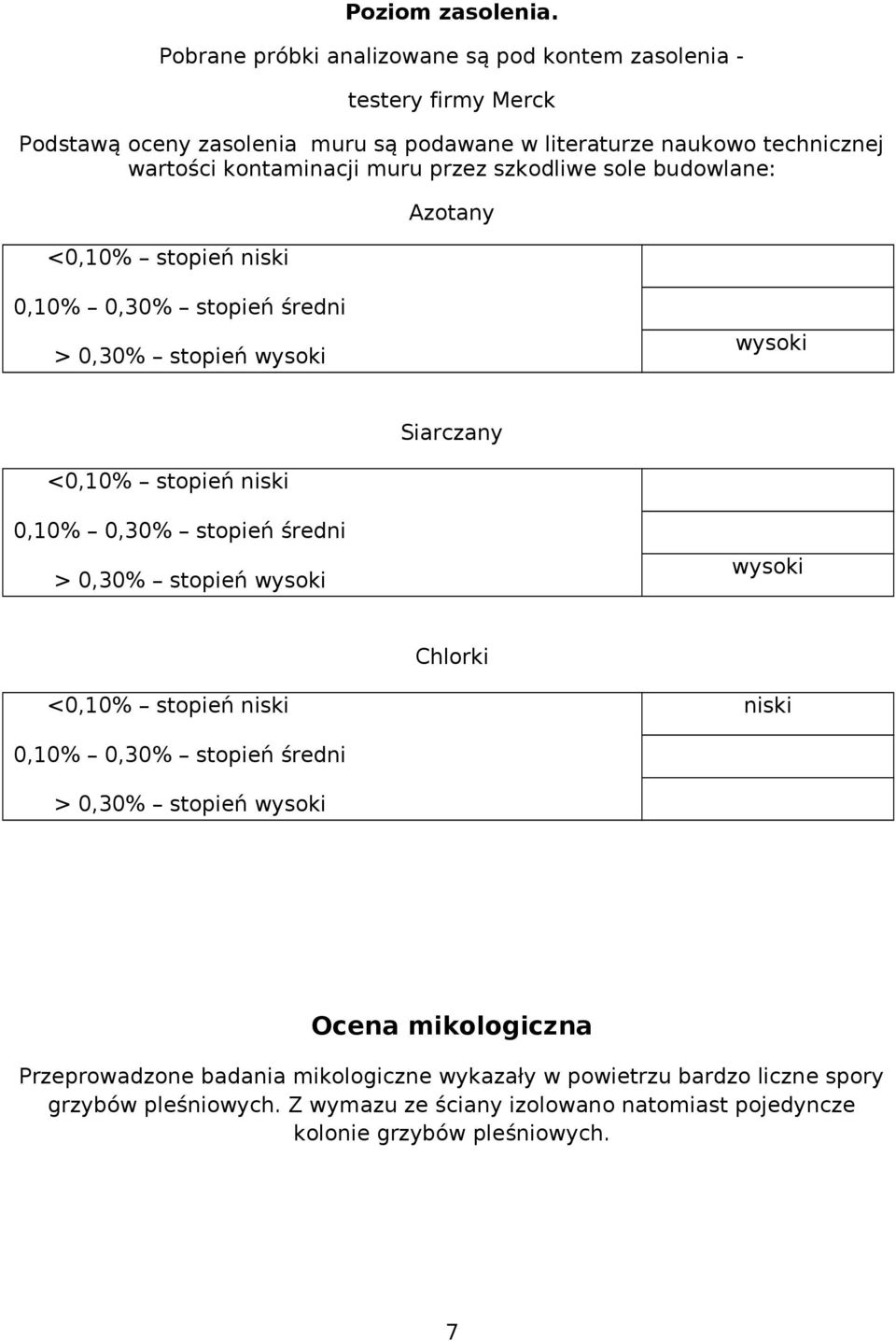

19 Poziom zasolenia. Pobrane próbki analizowane są pod kontem zasolenia - testery firmy Merck Podstawą oceny zasolenia muru są podawane w literaturze naukowo technicznej wartości kontaminacji muru przez szkodliwe sole budowlane: <0,10% stopień niski Azotany 0,10% 0,30% stopień średni > 0,30% stopień wysoki wysoki Siarczany <0,10% stopień niski 0,10% 0,30% stopień średni > 0,30% stopień wysoki wysoki Chlorki <0,10% stopień niski niski 0,10% 0,30% stopień średni > 0,30% stopień wysoki Ocena mikologiczna Przeprowadzone badania mikologiczne wykazały w powietrzu bardzo liczne spory grzybów pleśniowych. Z wymazu ze ściany izolowano natomiast pojedyncze kolonie grzybów pleśniowych. 7

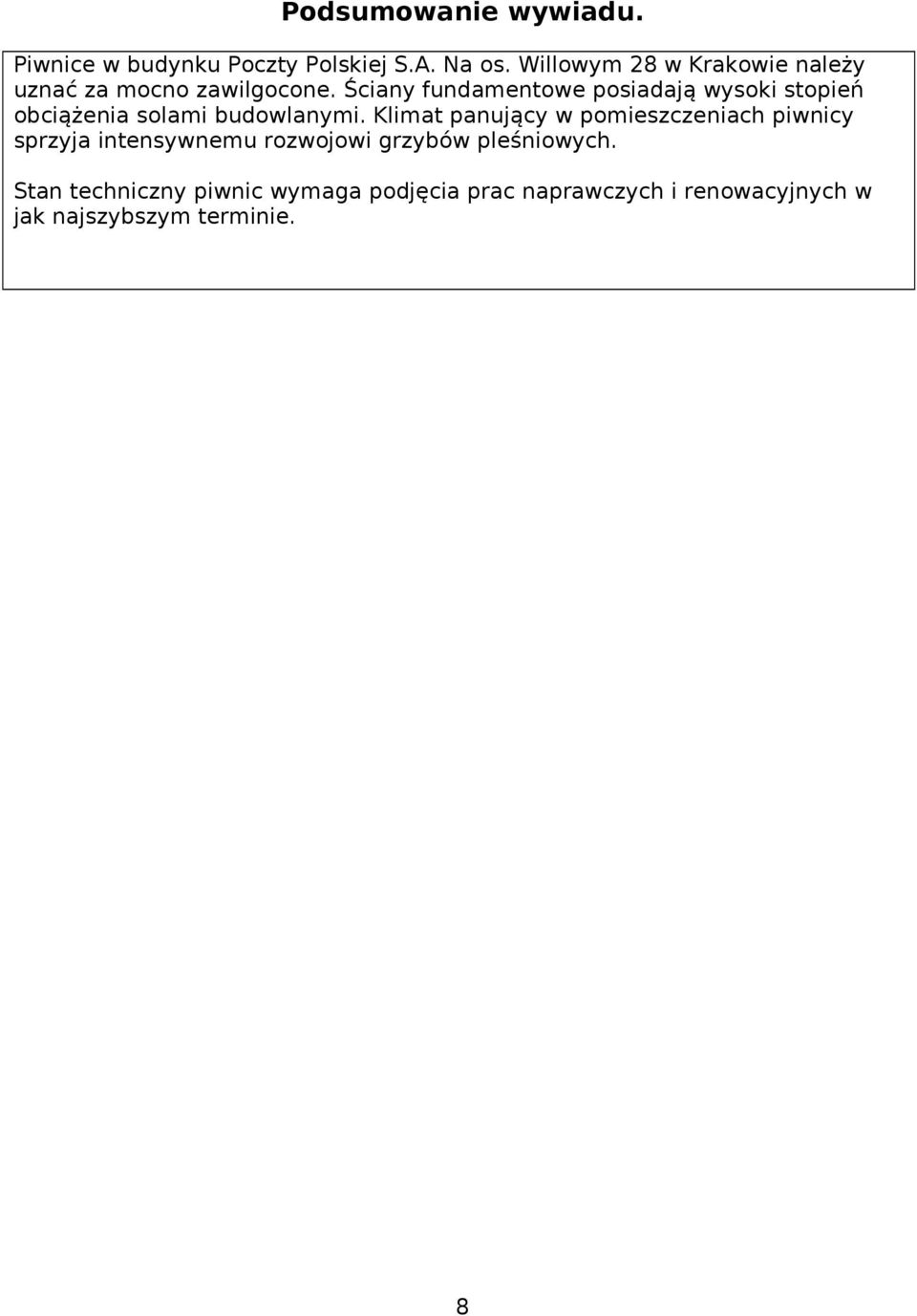

20 Podsumowanie wywiadu. Piwnice w budynku Poczty Polskiej S.A. Na os. Willowym 28 w Krakowie należy uznać za mocno zawilgocone. Ściany fundamentowe posiadają wysoki stopień obciążenia solami budowlanymi. Klimat panujący w pomieszczeniach piwnicy sprzyja intensywnemu rozwojowi grzybów pleśniowych. Stan techniczny piwnic wymaga podjęcia prac naprawczych i renowacyjnych w jak najszybszym terminie. 8

21 Badanie stopnia obciążenia solami wg norm WTA /D Obiekt : Budynek Poczty polskiej S.A. os. Willowe 28 Kraków Data : Próbka numer : Siarczany ( SO4² ) : Chlorki ( Cl ) : Azotany ( NO3 ) : Stopień zasolenia : wysoki średni wysoki Obciążenie solami : brak + niski ++ średni +++ wysoki Miejsce poboru próbek : 1. piwnica, cegła 2. piwnica, tynk 3. piwnica, fuga Ten raport opisuje tylko zawartość soli w badanych próbkach. Nie daje informacji o pochodzeniu i rozmieszczeniu soli, wilgotności muru jak również rodzaju i stanie otynkowanych ścian. Kraków sierpień 2014

22 Tabela pomiarów wilgotności murów w piwnicach budynku Poczty Polskiej, os. Willowe Kraków. Strona zachodnia budynku. Strona północna budynku. A A B B pow. wew. pow. wew. pow. wew. pow. wew. 1 40,0 85,5 63,6 88,2 1 41,0 89,2 24,1 87,6 2 64,0 88,6 75,0 90,2 2 69,0 91,4 30,7 86,2 3 76,0 89,6 48,1 90,0 3 70,0 91,8 23,5 60,1 średnia: 60,0 87,9 62,2 89,5 średnia: 60,0 90,8 26,1 78,0 Strona wschodnia budynku. Strona południowa budynku. C C D D pow. wew. pow. wew. pow. wew. pow. wew. 1 21,6 49,7 26,0 86,3 1 65,8 91,6 35,1 77,8 2 19,6 73,6 48,0 89,4 2 40,4 88,8 31,0 88,4 3 26,1 45,1 66,9 91,0 3 51,5 91,2 74,7 90,5 średnia: 22,4 56,1 47,0 88,9 średnia: 52,6 90,5 46,9 85,6 Data pomiaru: 07/08/2014 Warunki panujące na zewnątrz: temperatura powietrza; 22 C, wilgotność powietrza; 62%. Pomiaru dokonano przy dużym zachmurzeniu, bez opadów Warunki panujące w piwnicach: temperatura powietrza; 19 C, wilgotność powietrza; 86%. Stosowane skróty w tabelach: duże litery X, X : skrót pow. skrót wew. X - pomiar pobrany na murze fundamentowym wewnętrznym X - pomiar pobrany na murze fundamentowym zewnętrznym pomiar pobrany na powierzchni muru za pomocą sondy Gann typ: M6 pomiar pobrany na głębokości około 5 cm za pomocą sondy Gann typ: M20 1 punkt pomiarowy na wysokości około 1,5 m 2 punkt pomiarowy na wysokości około 1,0 m 3 punkt pomiarowy na wysokosci około 0,5 m
