Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt. 1.1.

Transkrypt

1 ST ROBOTY IZOLACYJNE Numery pozycji CPV Roboty izolacyjne WSTĘP 1.1 Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem izolacji przeciwwilgociowej, które zostaną wykonane w ramach zadania pod nazwą: Remont i kolorystyka elewacji, osuszenie ścian oraz remont dachu Szkoły Podstawowej nr 7 w Ćwiklicach Zakres stosowania ST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą robót związanych z wykonaniem izolacji przeciwwilgociowej Izolacja pozioma ścian Izolacja pionowa zewnętrzna ścian fundamentowych Izolacje pionowe wewnętrzne ścian piwnic Izolacja posadzek piwnic 1.3.Określenia podstawowe Określenia podstawowe podane w niniejszej ST, są zgodne z obowiązującymi odpowiednimi normami i określeniami w OST Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, ST i poleceniami Inspektora Nadzoru. 2.Materiały Materiały użyte do wykonania robót budowlanych powinny spełniać warunki określone w odpowiednich normach przedmiotowych, w przypadku braku normy powinny odpowiadać warunkom technicznym wytwórni lub innym umownym warunkom. Do wykonania robót budowlanych, należy stosować materiały zgodnie z dokumentacją projektową, opisem technicznym i rysunkami 2.1.Materiały do izolacji przeciwwilgociowych: Do wykonania izolacji w przedmiotowym obiekcie należy stosować papę I/400 na tekturze o gramaturze 400 g/m2-wymagania wg PN-B-27617/A1:97 1

2 Roztwór asfaltowy do gruntowania-izolacja pionowa-abizol R+P Uszczelnienie metodą iniekcyjną ADEXIN HS 2 oraz CERINOL BSP Eurolan 3K oraz Superflex 10 do izolacji ścian zewnętrznych Eurolan TG 2 oraz mikrozaprawa uszczelniająca Superflex D2 do uszczelniania ścian wewnętrznych 3.Sprzęt Ogólne wymagania dotyczące sprzętu podano w OST Ogólna specyfikacja techniczna. Roboty mogą być wykonane przy użyciu dowolnego rodzaju sprzętu. 4.Transport Transport, zgodnie z warunkami ogólnymi OST Ogólna Specyfikacja Techniczna.. 5. Wykonanie robót 5.1.Ogólne warunki wykonania robót. Ogólne wymagania dotyczące wykonania robót podano w OST Ogólna specyfikacja techniczna 5.2.Izolacja pozioma ścian metodą iniekcji ciśnieniowej Metoda ta polega na wtłoczeniu poprzez rząd nawierconych w najniższej części muru otworów materiału wnikającego w strukturę muru i krystalizującego w porach. Po wtłoczeniu materiału poprzez odpowiednio zagęszczone otwory i jego skrystalizowaniu tworzy się ciągła nieprzepuszczalna dla wody przepona chroniąca mur przed podciąganiem kapilarnym wilgoci. Otwory należy wiercić jednorzędowo zachowując odległość pomiędzy otworami 10 do 15cm pod kątem 15 do 20 stopni z pochyleniem w dół, średnica otworów 18mm.Wiercenie jest o 5cm krótsze od grubości muru. Miejsce wykonania otworu jest ustalane w ten sposób, aby objęte zostały co najmniej dwie spoiny poziome w murach. Chemiczna blokada pozioma przeciwko podnoszącej się wilgoci powstaje poprzez wprowadzenie preparatu ADEXIN HS 2, hydrofobizującego, rozcieńczonego z wodą w proporcji 1:10 za pomocą pompy. Po zakończeniu pracy otwory należy wypełnić odpowiednim, bezskurczowym materiałem no. Cerinol BSP. Podczas wykonywania prac iniekcyjnych należy sporządzić protokół, w którym powinny być ujęte następujące dane: warunki wilgotności i zasolenia panujące w murze w czasie robót temperatura konstrukcji i materiału iniekcyjnego rysunki z przebiegiem otworów informacje o stosowanych materiałach i technologii prac. 5.3.Izolacja pionowa zewnętrzna ścian fundamentowych Przygotowanie podłoża Należy zbić wystające resztki zaprawy, uzupełnić brakujące tynki cementowe. Jako powłokę gruntującą nanosi się szczotką lub szerokim pędzlem Eurolan 3K, rozcieńczony wodą w stosunku 1: Uszczelnianie ścian Uszczelnianie ścian należy wykonać z masy bitumicznej Superflex 10, nanoszonej co najmniej w 2

3 procesach roboczych. Maksymalna grubość przeschniętej warstwy powinna wynosić co najmniej 3mm.Nakładane uszczelnienia z materiału Superflex 10 następuje zgodnie z normą DIN 185-3, wydanie Izolacja pionowa wewnętrzna ścian piwnic Przygotowanie podłoża Należy zbić wystające resztki zaprawy, uzupełnić brakujące tynki cementowo-wapienne.. Jako powłokę gruntującą nanosi się szczotką lub szerokim pędzlem Eurolan TG 2, rozcieńczony wodą w stosunku 1: Uszczelnianie ścian Należy nałożyć jako ochronę przed przenikającą wilgocią wodoszczelną zaprawę wyrównawczą. Uszczelnianie ścian należy wykonać z masy bitumicznej Superflex D 2, nanoszonej co najmniej w 2 procesach roboczych. Maksymalna grubość przeschniętej warstwy powinna wynosić co najmniej 2mm.Nakładane uszczelnienia z materiału Superflex D 2 następuje zgodnie z normą DIN 185-3, wydanie Izolacja przeciwwilgociowa z papy pod posadzki betonowe Przygotowanie podkładu. Podkład pod izolację powinien być trwały, nieodkształcalny i przenosić wszystkie działające obciążenia Powierzchni podkładu pod izolację powinna być równa, czysta i odpylona Gruntowanie podkładu Podkład betonowy pod izolację z papy asfaltowej powinien być zagruntowany roztworem asfaltowym lub emulsją asfaltową. Przy gruntowaniu podkład powinien być suchy, a jego wilgotność nie powinna przekraczać 5% Powłoki gruntujące powinny być naniesione w jednej lub dwóch warstwach Temperatura otoczenia w czasie gruntowania podkładu powinna być nie niższa niż 5% Izolacje papowe Izolacje przeznaczone do ochrony podziemnych części obiektu przed wilgocią powinny się składać z jednej lub dwóch warstw papy asfaltowej sklejonych lepikiem między sobą na całej powierzchni. Izolacje przeznaczone do ochrony warstw ocieplających przed wodą zarobową z zaprawy na niej układanej mogą być wykonane z jednej warstwy papy asfaltowej ułożonej na sucho i sklejonej wyłącznie na zakładach. Do klejenia pap asfaltowych należy stosować wyłącznie lepik asfaltowy. Grubość warstwy lepiku między podkładem i pierwszą warstwą izolacji oraz między poszczególnymi warstwami izolacji powinno wynosić 1,0-1,5mm. Szerokość zakładów papy w każdej warstwie powinna być nie mniejsza niż 10cm.Zakłady arkuszy kolejnych warstw papy powinny być przesunięte względem siebie. 6.Kontrola jakości robót 6.1.Ogólne zasady kontroli jakości robót podano w OST Ogólna specyfikacja techniczna

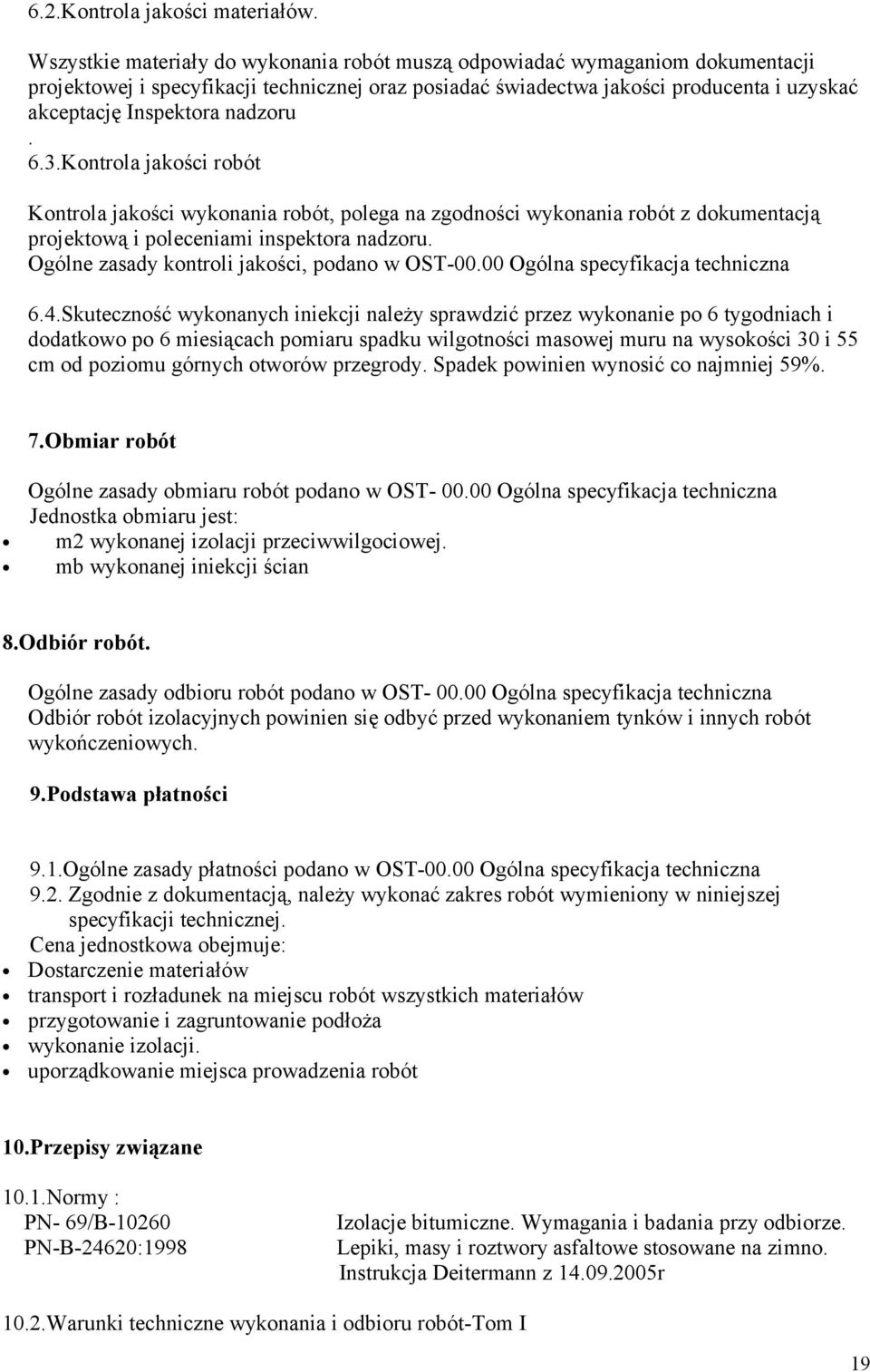

4 6.2.Kontrola jakości materiałów. Wszystkie materiały do wykonania robót muszą odpowiadać wymaganiom dokumentacji projektowej i specyfikacji technicznej oraz posiadać świadectwa jakości producenta i uzyskać akceptację Inspektora nadzoru. 6.3.Kontrola jakości robót Kontrola jakości wykonania robót, polega na zgodności wykonania robót z dokumentacją projektową i poleceniami inspektora nadzoru. Ogólne zasady kontroli jakości, podano w OST Ogólna specyfikacja techniczna 6.4.Skuteczność wykonanych iniekcji należy sprawdzić przez wykonanie po 6 tygodniach i dodatkowo po 6 miesiącach pomiaru spadku wilgotności masowej muru na wysokości 30 i 55 cm od poziomu górnych otworów przegrody. Spadek powinien wynosić co najmniej 59%. 7.Obmiar robót Ogólne zasady obmiaru robót podano w OST Ogólna specyfikacja techniczna Jednostka obmiaru jest: m2 wykonanej izolacji przeciwwilgociowej. mb wykonanej iniekcji ścian 8.Odbiór robót. Ogólne zasady odbioru robót podano w OST Ogólna specyfikacja techniczna Odbiór robót izolacyjnych powinien się odbyć przed wykonaniem tynków i innych robót wykończeniowych. 9.Podstawa płatności 9.1.Ogólne zasady płatności podano w OST Ogólna specyfikacja techniczna 9.2. Zgodnie z dokumentacją, należy wykonać zakres robót wymieniony w niniejszej specyfikacji technicznej. Cena jednostkowa obejmuje: Dostarczenie materiałów transport i rozładunek na miejscu robót wszystkich materiałów przygotowanie i zagruntowanie podłoża wykonanie izolacji. uporządkowanie miejsca prowadzenia robót 10.Przepisy związane 10.1.Normy : PN- 69/B PN-B-24620:98 Izolacje bitumiczne. Wymagania i badania przy odbiorze. Lepiki, masy i roztwory asfaltowe stosowane na zimno. Instrukcja Deitermann z r 10.2.Warunki techniczne wykonania i odbioru robót-tom I

5 261
