1 STRONA 1 I. OPIS TECHNICZNY: S P I S T R E Ś C I : 1. PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA INSTALACJA WODOCIĄGOWA ZAPOTRZEBOWANIE NA WODĘ DOBÓR WODOMIERZA OBLICZENIA HYDRAULICZNE ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Baterie i punkty czerpalne Rury INSTALACJA KANALIZACYJNA II. CZĘŚĆ RYSUNKOWA. 1. Projekt zagospodarowania terenu. 2. Instalacja wod.-kan. Rzut piwnicy. 3. Instalacja wod-kan. Rzut parteru. 4. Instalacja wod-kan. Rzut I piętra. 5. Instalacja wod-kan. Rzut II piętra. 6. Instalacja wod-kan. Rzut III piętra. 7. Rozwiniecie instalacji wodociągowej. 8. Rozwinięcie instalacji kanalizacyjnej. Piony K1-K3. 9. Rozwinięcie instalacji kanalizacyjnej. Piony K4-K13.

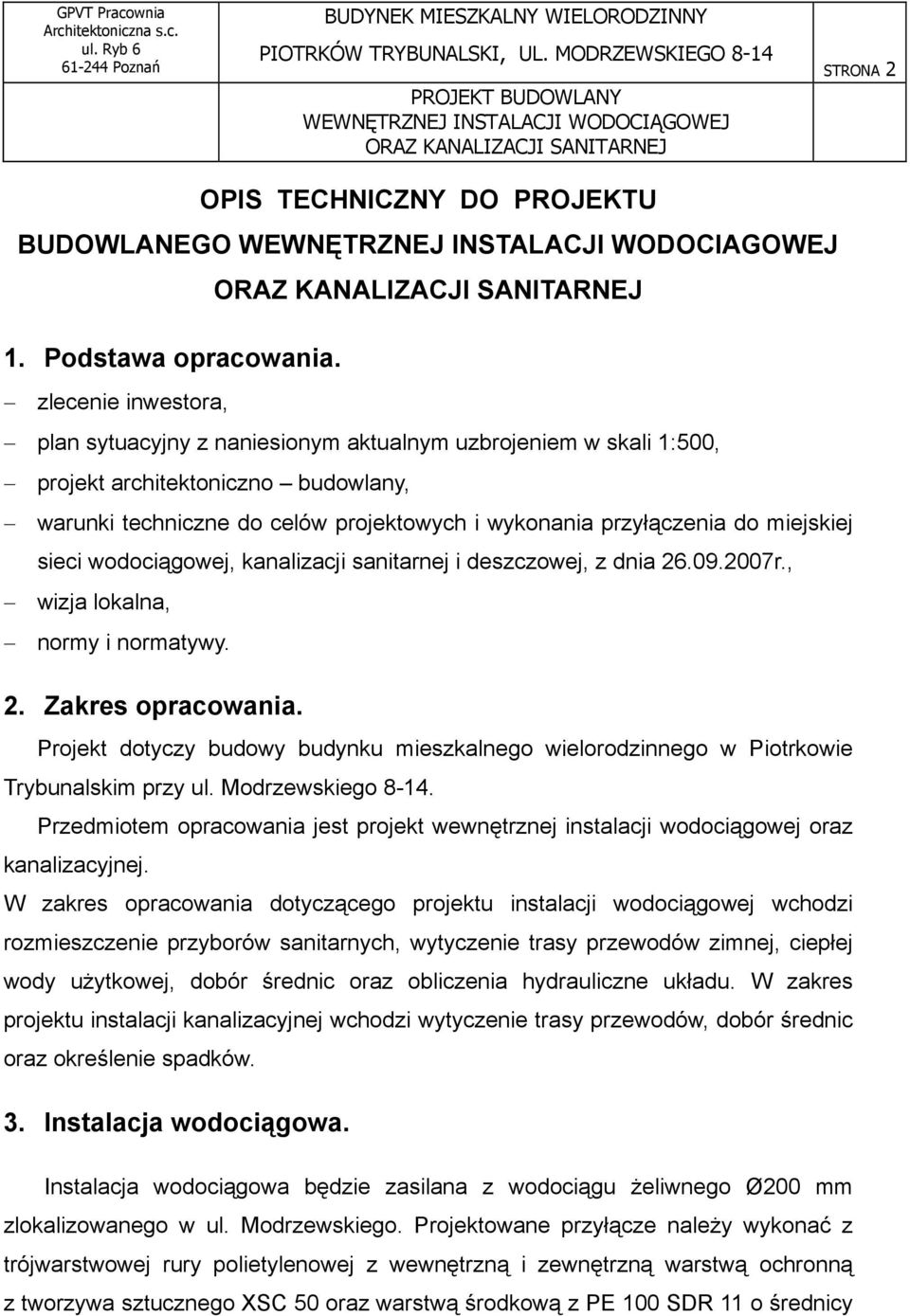

2 STRONA 2 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO WEWNĘTRZNEJ INSTALACJI WODOCIAGOWEJ 1. Podstawa opracowania. zlecenie inwestora, plan sytuacyjny z naniesionym aktualnym uzbrojeniem w skali 1:500, projekt architektoniczno budowlany, warunki techniczne do celów projektowych i wykonania przyłączenia do miejskiej sieci wodociągowej, kanalizacji sanitarnej i deszczowej, z dnia r., wizja lokalna, normy i normatywy. 2. Zakres opracowania. Projekt dotyczy budowy budynku mieszkalnego wielorodzinnego w Piotrkowie Trybunalskim przy ul. Modrzewskiego Przedmiotem opracowania jest projekt wewnętrznej instalacji wodociągowej oraz kanalizacyjnej. W zakres opracowania dotyczącego projektu instalacji wodociągowej wchodzi rozmieszczenie przyborów sanitarnych, wytyczenie trasy przewodów zimnej, ciepłej wody użytkowej, dobór średnic oraz obliczenia hydrauliczne układu. W zakres projektu instalacji kanalizacyjnej wchodzi wytyczenie trasy przewodów, dobór średnic oraz określenie spadków. 3. Instalacja wodociągowa. Instalacja wodociągowa będzie zasilana z wodociągu żeliwnego Ø200 mm zlokalizowanego w ul. Modrzewskiego. Projektowane przyłącze należy wykonać z trójwarstwowej rury polietylenowej z wewnętrzną i zewnętrzną warstwą ochronną z tworzywa sztucznego XSC 50 oraz warstwą środkową z PE 100 SDR 11 o średnicy

3 STRONA 3 90x8,2 (wg odrębnego opracowania). Na odgałęzieniu zamontować zasuwę żeliwną bezgniazdową z obudową z trzpieniem teleskopowym i skrzynką uliczną. Przyłącze zakończyć w piwnicy w pomieszczeniu technicznym zestawem wodomierza głównego Dn 50 z zaworami odcinającymi Dn 65 przed i za wodomierzem oraz zaworem antyskażeniowym Dn 65 umieszczonym 0,6 m. nad posadzką. Do podgrzania wody użytkowej zostaną wykorzystane indywidualne węzły cieplne, których zadaniem jest zdecentralizowane przygotowanie ciepłej wody użytkowej w instalacji grzewczej obiektu. Procesem tym steruje hydrauliczny zawór przyłączajacoregulacyjny kierujący w chwili rozbioru c.w.u. strumień ciepła z pionu grzewczego do wymiennika c.w.u. stacji. Węzły dla lokali mieszkalnych należy zamontować jedną nad drugą na klatce schodowej a indywidualny węzeł zasilający pomieszczenia administracji na korytarzu w piwnicy. Urządzenia zamontować na płycie ze stali stopowej w szafkach wg projektu architektury. Indywidualne węzły wyposażyć w siedem króćców ( zasilanie z.w., wyjście c.w.u. na mieszkanie, wyjście z.w. na mieszkanie, zasilanie mieszkaniowej instalacji c.o., powrót z mieszkaniowej instalacji c.o., zasilanie stacji z pionu grzewczego, powrót do pionu grzewczego), na zasilaniu zimnej wody należy zamontować wodomierz skrzydełkowy, a na powrocie do pionu grzewczego kalorymetryczny licznik ciepła. Na wszystkich króćcach doprowadzonych do stacji w jej dolnej części należy zamontować śrubunkowe zawory kulowe DN 20. Ponadto stację należy wyposażyć w wymiennik ze stali nierdzewnej, zawór przyłączajaco-regulacyjny, odpowietrznik, kryzę c.w.u, zawór strefowy, filtr siatkowy oraz regulator / programator temperatury pomieszczeń. Stacje mieszkaniowe należy podłączyć do pionów przy pomocy połączeń elastycznych. Instalację wodociągową należy wykonać z rur polipropylenowych jako instalację trójnikową, łączoną poprzez zgrzewanie polifuzyjne polegającym na wzajemnym przetopieniu cząsteczek materiału zewnętrznej powierzchni rury i wewnętrznej powierzchni złączki oraz z kształtek przejściowych z końcówkami gwintowanymi na podejścia do armatury gwintowanej. Przewody wody zimnej należy wykonać z rur o klasie ciśnienia PN 10, a przewody ciepłej wody użytkowej wykonać z rur o klasie ciśnienia PN 20 o zmniejszonej rozszerzalności cieplnej α =0,035 mm/mk. Przewody

4 STRONA 4 rozprowadzające wody zimnej prowadzone w piwnicy oraz piony prowadzone w szachtach instalacyjnych w celu ochronny przed skraplaniem się pary wodnej na powierzchni przewodów oraz ochroną przed podgrzewaniem należy zaizolować otuliną z pianki poliuretanowej gr. 9 mm. Pod pionami należy zamontować zawór odcinający ze złączką do węża umożliwiający odcięcie całego pionu i opróżnienie instalacji. Przewody rozprowadzające w mieszkaniach należy prowadzić w warstwie izolacji w posadzce. Przewody należy zaizolować otuliną izolacyjną wykonaną z wysokiej jakości polietylenu o zamkniętej strukturze komórkowej, wzmocnioną dodatkowo na powierzchni warstwą polietylenu o grubości ok. 0,05 mm, która chroni izolację właściwą rurociągu usytuowanego w bruzdach ściennych i podłogach przed uszkodzeniami mechanicznymi. Izolacja przewodów wody zimnej wynosi 6 mm a na przewodach wody ciepłej należy umieścić izolację o grubości 20mm. Podejścia do przyborów należy poprowadzić w bruzdach ściennych. Przewody prowadzone w bruzdach po próbie ciśnienia należy zamurować. Przewody rozprowadzające należy ułożyć z minimalnym spadkiem, aby wydzielające się powietrze mogło przedostawać się do pionów i być usunięte wraz z pobieraną wodą. Przewody należy mocować do elementów konstrukcji budynku za pomocą uchwytów lub wsporników. Pomiędzy obejmą uchwytu lub wspornika a przewodem należy stosować podkładki elastyczne. Przejścia przez przegrody budowlane należy wykonywać w tulejach ochronnych, umożliwiających swobodne przemieszczanie przewodu w przegrodzie. W obszarze tulei nie może być wykonane żadne połączenie na przewodzie. Należy też zagwarantować, aby rury nie uległy uszkodzeniu pod wpływem ewentualnych uderzeń bądź wstrząsów. Ze względu na występowanie wydłużeń termicznych należy zapewnić kompensację przewodów wykorzystując w tym celu naturalne załamania tras przewodów (zapewni to samokompensację). W piwnicy w pomieszczeniu administracji zamontować miskę ustępową, umywalkę oraz zlew jednokomorowy z ociekaczem. W łazienkach należy zamontować na podejściach do pralek automatycznych i spłuczek ustępowych kulowe zawory czerpalne ze złączką na wąż. Umywalki, zlewozmywaki oraz wanny

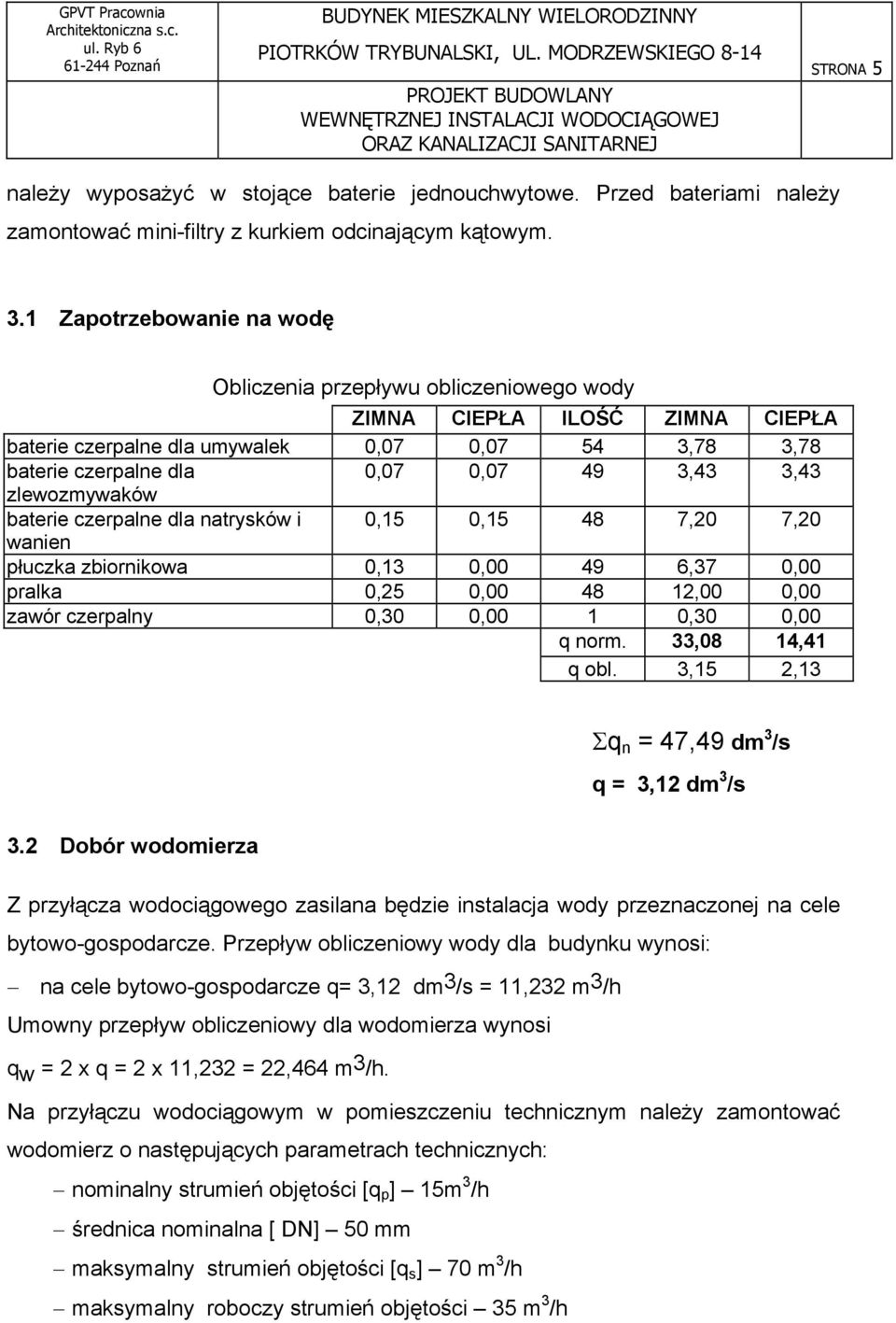

5 STRONA 5 należy wyposażyć w stojące baterie jednouchwytowe. Przed bateriami należy zamontować mini-filtry z kurkiem odcinającym kątowym. 3.1 Zapotrzebowanie na wodę Obliczenia przepływu obliczeniowego wody ZIMNA CIEPŁA ILOŚĆ ZIMNA CIEPŁA baterie czerpalne dla umywalek 0,07 0, ,78 3,78 baterie czerpalne dla 0,07 0, ,43 3,43 zlewozmywaków baterie czerpalne dla natrysków i 0,15 0, ,20 7,20 wanien płuczka zbiornikowa 0,13 0, ,37 0,00 pralka 0,25 0, ,00 0,00 zawór czerpalny 0,30 0,00 1 0,30 0,00 q norm. 33,08 14,41 q obl. 3,15 2,13 Σq n = 47,49 dm 3 /s q = 3,12 dm 3 /s 3.2 Dobór wodomierza Z przyłącza wodociągowego zasilana będzie instalacja wody przeznaczonej na cele bytowo-gospodarcze. Przepływ obliczeniowy wody dla budynku wynosi: na cele bytowo-gospodarcze q= 3,12 dm 3 /s = 11,232 m 3 /h Umowny przepływ obliczeniowy dla wodomierza wynosi qw = 2 x q = 2 x 11,232 = 22,464 m 3 /h. Na przyłączu wodociągowym w pomieszczeniu technicznym należy zamontować wodomierz o następujących parametrach technicznych: nominalny strumień objętości [q p ] 15m 3 /h średnica nominalna [ DN] 50 mm maksymalny strumień objętości [q s ] 70 m 3 /h maksymalny roboczy strumień objętości 35 m 3 /h

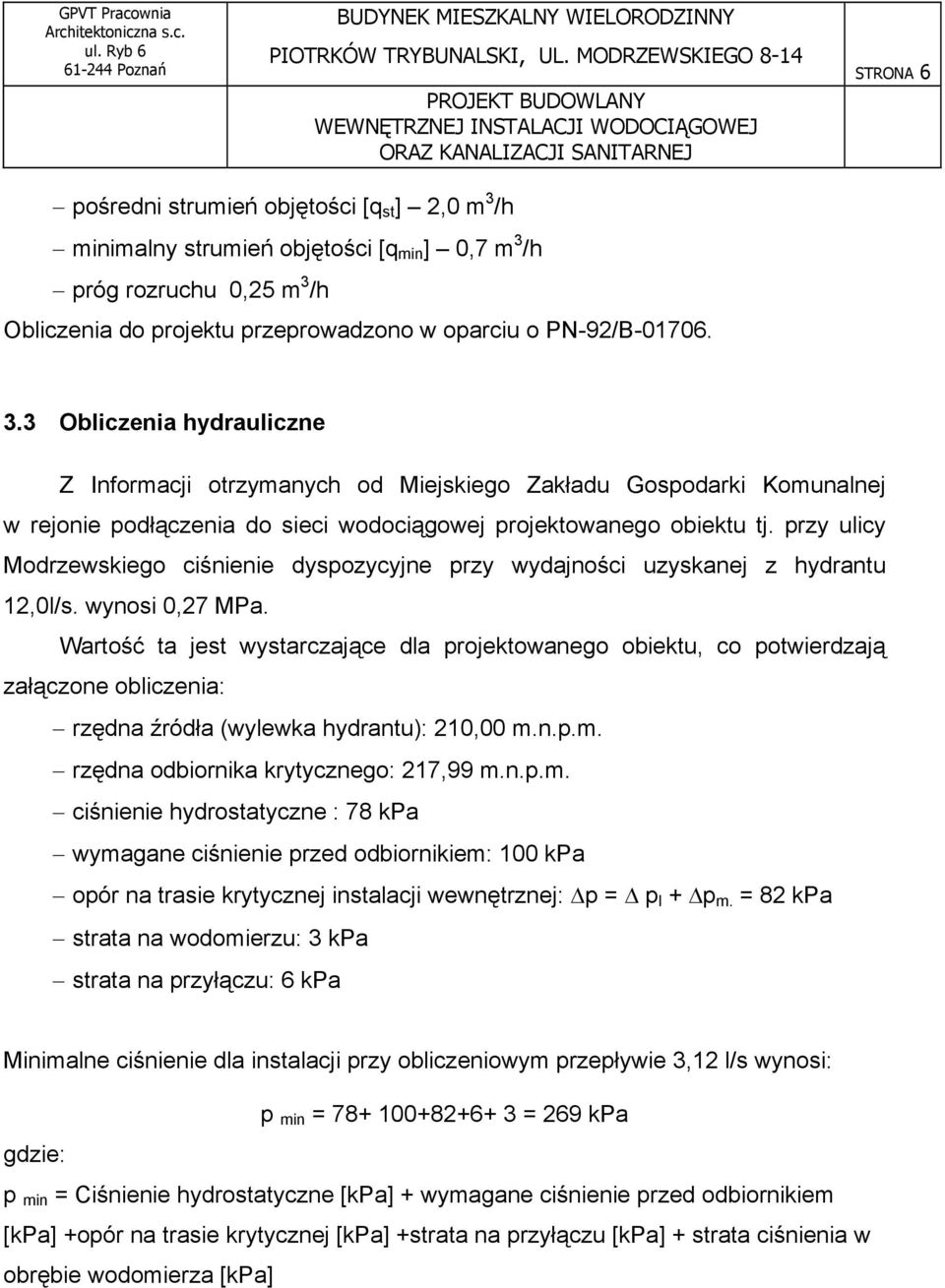

6 STRONA 6 pośredni strumień objętości [q st ] 2,0 m 3 /h minimalny strumień objętości [q min ] 0,7 m 3 /h próg rozruchu 0,25 m 3 /h Obliczenia do projektu przeprowadzono w oparciu o PN-92/B Obliczenia hydrauliczne Z Informacji otrzymanych od Miejskiego Zakładu Gospodarki Komunalnej w rejonie podłączenia do sieci wodociągowej projektowanego obiektu tj. przy ulicy Modrzewskiego ciśnienie dyspozycyjne przy wydajności uzyskanej z hydrantu 12,0l/s. wynosi 0,27 MPa. Wartość ta jest wystarczające dla projektowanego obiektu, co potwierdzają załączone obliczenia: rzędna źródła (wylewka hydrantu): 210,00 m.n.p.m. rzędna odbiornika krytycznego: 217,99 m.n.p.m. ciśnienie hydrostatyczne : 78 kpa wymagane ciśnienie przed odbiornikiem: 100 kpa opór na trasie krytycznej instalacji wewnętrznej: p = p l + p m. = 82 kpa strata na wodomierzu: 3 kpa strata na przyłączu: 6 kpa Minimalne ciśnienie dla instalacji przy obliczeniowym przepływie 3,12 l/s wynosi: p min = = 269 kpa gdzie: p min = Ciśnienie hydrostatyczne [kpa] + wymagane ciśnienie przed odbiornikiem [kpa] +opór na trasie krytycznej [kpa] +strata na przyłączu [kpa] + strata ciśnienia w obrębie wodomierza [kpa]

7 STRONA Zestawienie podstawowych materiałów Baterie i punkty czerpalne Produkt Wielkość Ilość Jednostka Basen płytki pod natrysk z kabiną 1 szt. Bat. czerp. natryskowa 1 szt. Bat. czerp. dla wanny 47 szt. Wanna 47 szt. Bat. stojąca dla umywalki 54 szt. Umywalka pojedyncza 54 szt. Zlewozmywak dwukomorowy 48 szt. Zlewozmywak jednokomorowy z ociekaczem 1 szt. Bat. stojąca dla zlewozmywaka 49 szt. Miska ust. wisząca 49 szt. Pł. ustępowa - wlot z boku 49 szt. Pralka automatyczna Qn=0,25 48 szt Rury Produkt Wielkość Ilość Jednostka Rura PP PN10 w sztangach - 20 x 1,9 518 m Rura PP PN10 w sztangach - 25 x 2,3 345 m Rura PP PN10 w sztangach - 32 x 2,9 20 m Rura PP PN10 w sztangach - 40 x 3,7 13 m Rura PP PN10 w sztangach - 50 x 4,6 53 m Rura PP PN10 w sztangach - 63 x 5,8 33 m Rura PP PN10 w sztangach - 75 x 6,8 7 m Rura PP PN20 w sztangach - 16 x 2,7 236 m Rura PP PN20 w sztangach - 20 x 3,4 130 m Rura PP PN20 w sztangach - 25 x 4,2 371 m

8 STRONA 8 4. Instalacja kanalizacyjna. Ścieki socjalno-bytowe z budynku będą odprowadzane do kanału sanitarnego Ø 300 zlokalizowanego po wschodniej stronie działek poprzez projektowane przyłącze(wg odrębnego opracowania). Instalacja kanalizacji wewnętrznej składa się z podejść do przyborów sanitarnych przewodów spustowych wykonanych z rur i kształtek PVC 160x4,7 klasy S; PVC 110x3,2; PVC 75x3,0; PVC 50x3,0 o sztywności obwodowej SN 8, łączonych metodą połączeń kielichowych i uszczelnionych przy pomocy pierścieni gumowych Każdy z pionów kanalizacyjnych jest wyposażony w czyszczak nad posadzką w piwnicy oraz rurę wywiewną zamontowaną ponad dachem budynku. Dodatkowo na poziomych odcinkach instalacji w piwnicy należy zamontować rewizje, które należy wyprowadzone do poziomu posadzki i zaślepić korkiem. Odpływ z każdego przyboru sanitarnego i urządzenia powinien być zaopatrzony w zamknięcie wodne. Rzędne osi rurociągów przyjęto tak, aby zachować odpowiednie zagłębienie i spadki. Piony kanalizacyjne prowadzić w szachtach instalacyjnych. Podejścia do przyborów sanitarnych prowadzić przy ścianach w warstwie przyposadzkowej, w celu umożliwienia obudowy przewodów cokolikami w posadzce. Przed przystąpieniem do robót ziemnych w miejscach skrzyżowań z innym uzbrojeniem zaznaczonym na planie sytuacyjnym należy ręcznie wykonać przekopy kontrolne w celu wyznaczenia ich rzeczywistych rzędnych. Roboty ziemne wykonać ręcznie. Nie przegłębiać wykopu. Dno wykopu pod ułożenie rury należy wykonać ręcznie. W miejscach kolizji wykopy należy wykonywać ręcznie. Dno wykopu pod ułożenie rury należy wykonać ręcznie. Na wyrównanym dnie wykonać podsypkę z piasku grubości 10 cm. Obsypkę wykonywać warstwami po 10 cm i prowadzić do uzyskania zagęszczonej warstwy o grubości 30 cm nad rurą. Po wykonaniu obsypki pozostałą część wykopu zasypać gruntem rodzimym pod warunkiem usunięcia z niego twardych brył i zanieczyszczeń. Rury należy układać z projektowanym spadkiem. W łazienkach zamontować umywalki 50x42 cm, wanny blaszane białe 150x70 cm oraz miski ustępowe kompaktowe. W pomieszczeniu węzła cieplnego oraz pomieszczeniu technicznym należy zamontować kratki ściekowe z PVC z kratką ze

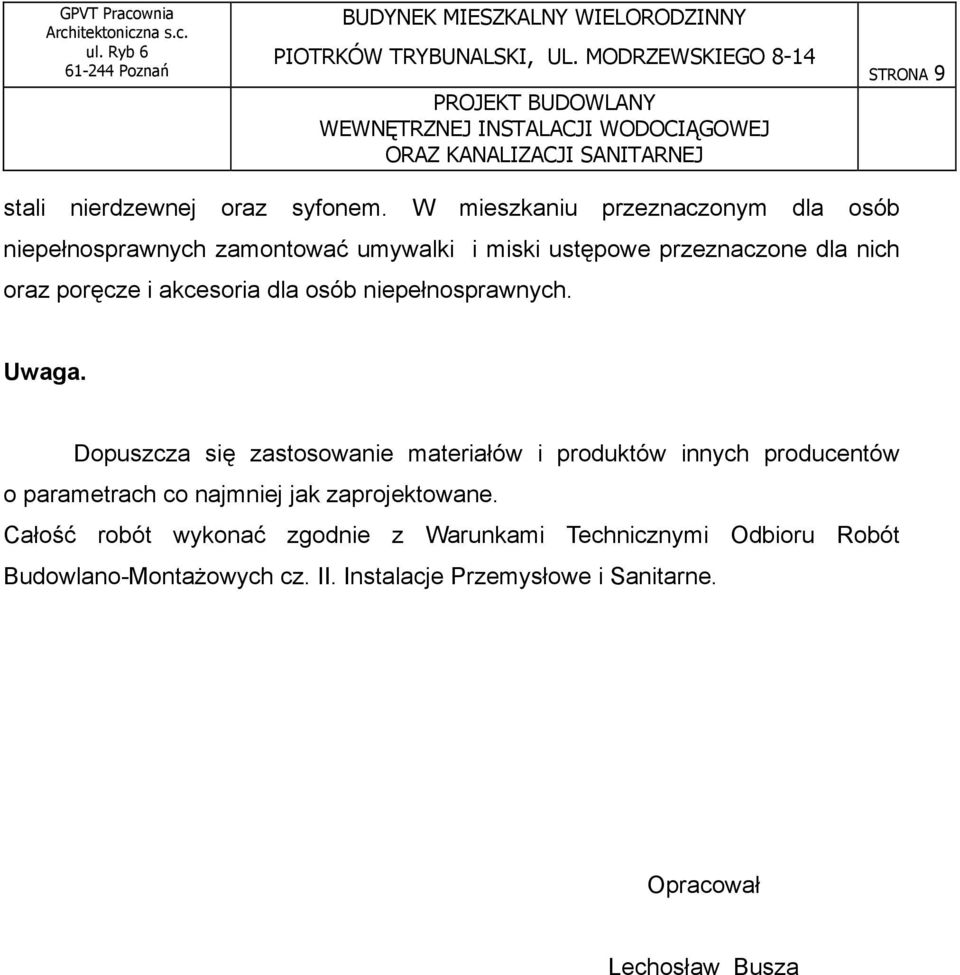

9 STRONA 9 stali nierdzewnej oraz syfonem. W mieszkaniu przeznaczonym dla osób niepełnosprawnych zamontować umywalki i miski ustępowe przeznaczone dla nich oraz poręcze i akcesoria dla osób niepełnosprawnych. Uwaga. Dopuszcza się zastosowanie materiałów i produktów innych producentów o parametrach co najmniej jak zaprojektowane. Całość robót wykonać zgodnie z Warunkami Technicznymi Odbioru Robót Budowlano-Montażowych cz. II. Instalacje Przemysłowe i Sanitarne. Opracował Lechosław Busza
