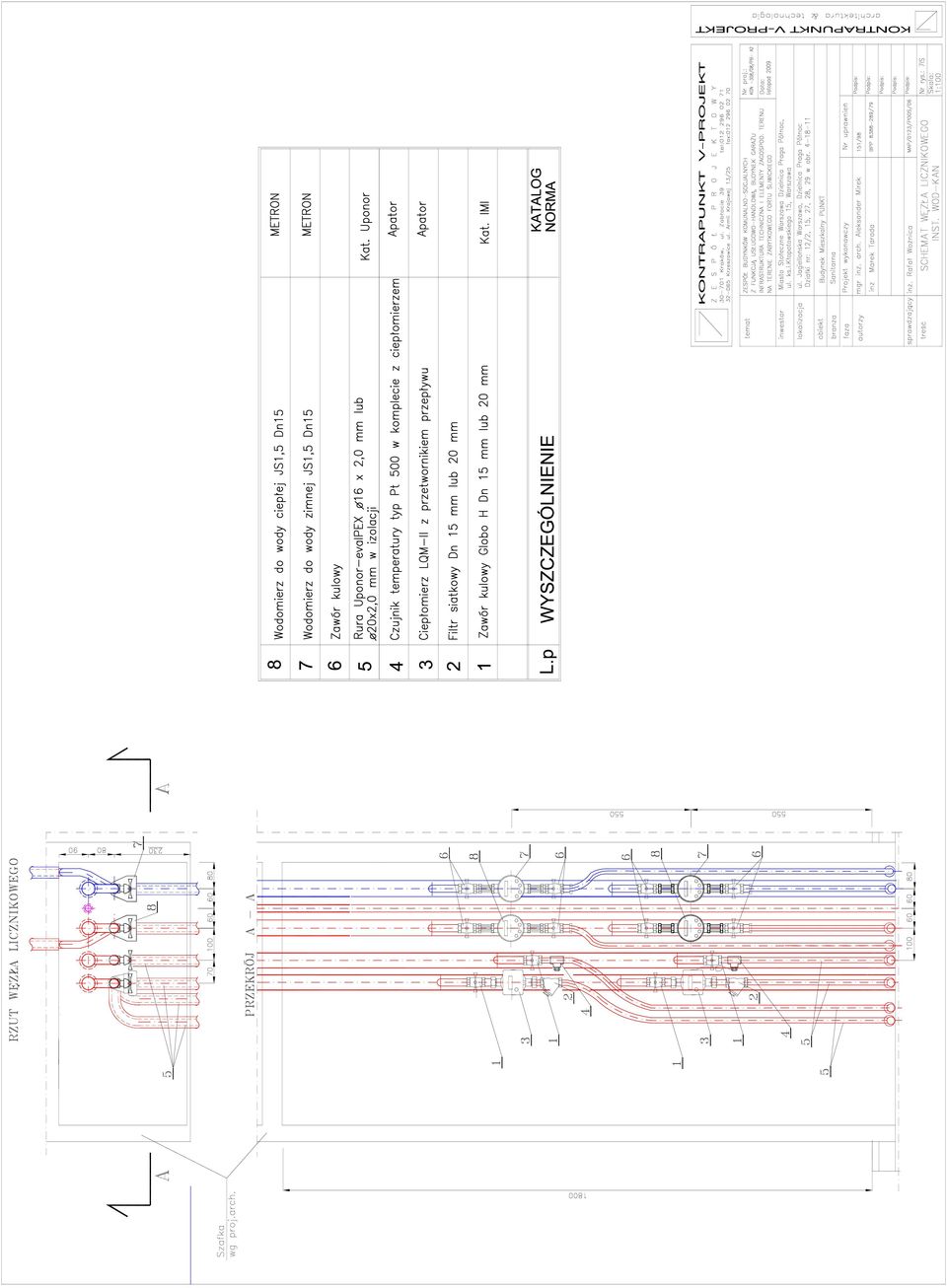

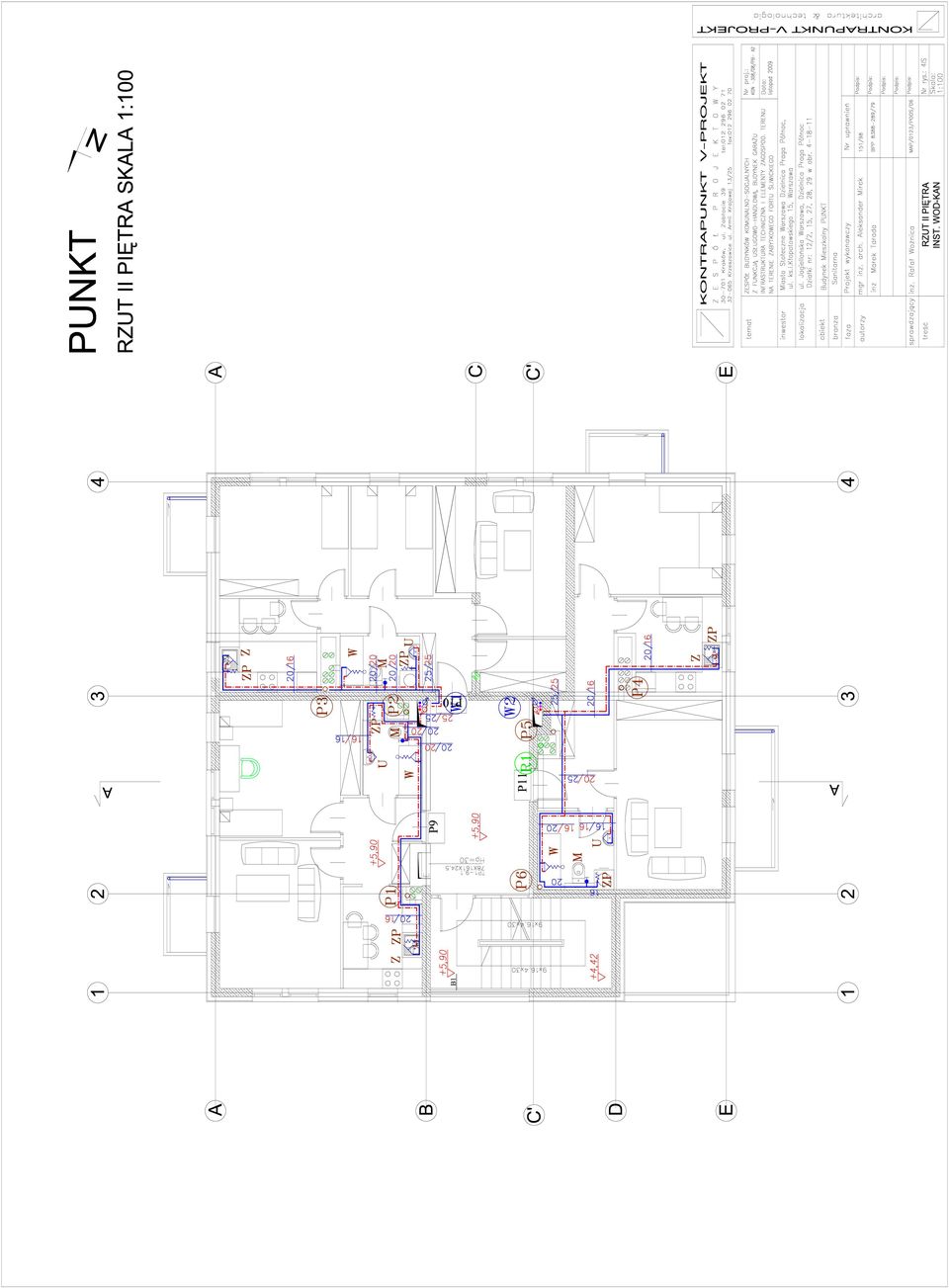

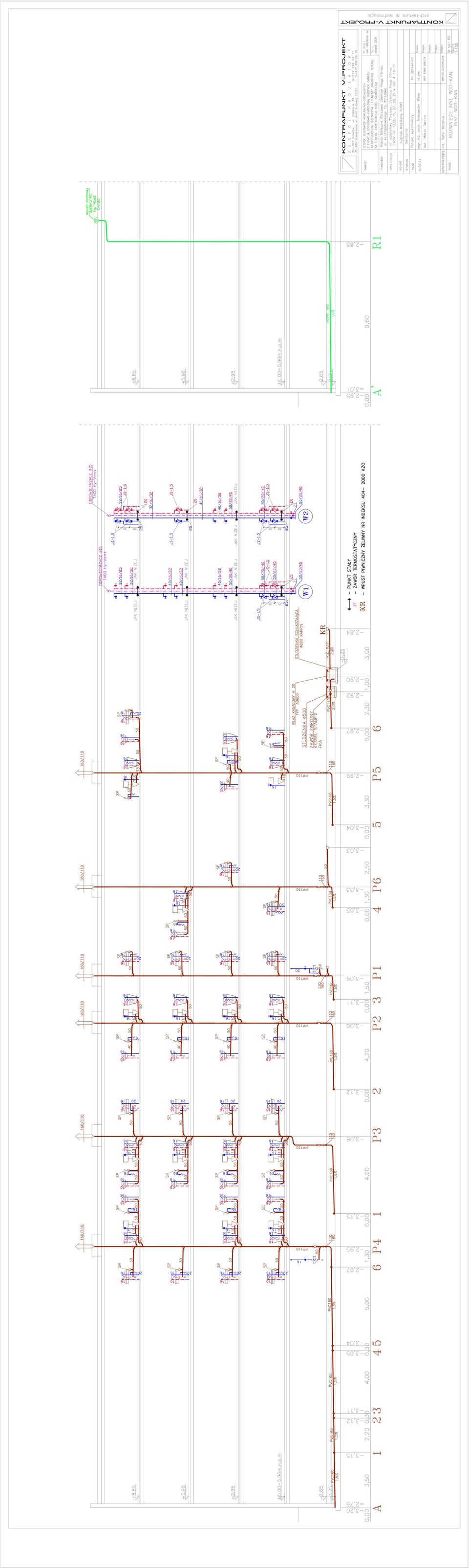

2 1 OPIS TECHNICZNY do projektu wykonawczego instalacji wewnętrznej wod-kan dla budynku mieszkalnego wielorodzinnego PUNKT 1 przy ul. Jagiellońskiej w Warszawie. Zawartość opracowania CZĘŚĆ OPISOWA A. PODSTAWA OPRACOWANIA DANE OGÓLNE B. INSTALACJA WEWNĘTRZNA WOD-KAN CZĘŚĆ GRAFICZNA 1. Rzut piwnic " 1 : 100 rys. nr 1 2. Rzut parteru " 1 : 100 rys. nr 2 3. Rzut I piętra " 1 : 100 rys. nr 3 4. Rzut II piętra " 1 : 100 rys. nr 4 5. Rzut III piętra " 1 : 100 rys. nr 5 6. Rozwiniecie inst.. wod-kan " 1 : 100 rys. nr 6 7. Schemat węzła licznikowego " 1 : 10 rys. nr 7

3 2 1. PODSTAWA OPRACOWANIA A. PODSTAWA OPRACOWANIA DANE OGÓLNE - Zlecenie Inwestora. - Informacja techniczna o możliwości zasilania w wodę i odprowadzenia ścieków wydana przez MPWiK - Podkłady architektoniczno-budowlane - Projekt budowlany inst. wod-kan - Obowiązujące normy przepisy i normatywy. - Uzgodnienia międzybranżowe 2. DANE OGÓLNE - Projektowany budynek składa się z piwnic, oraz 4 kondygnacji nadziemnych. Na kondygnacjach mieszkalnych zlokalizowano 15 mieszkań dla 53 mieszkańców. - Zaopatrzenie budynku w wodę nastąpi z projektowanej sieci miejskiej PE Kanalizacja w rejonie przyszłej zabudowy funkcjonuje w systemie rozdzielczym Odprowadzenie ścieków i wód deszczowych nastąpi do projektowanych kanalizacji sanitarnej i opadowej. Źródłem ciepła dla potrzeb c.o. i c.w.u. będzie węzeł wymiennikowy zlokalizowany na parterze.

4 3 1. INSTALACJA WODOCIĄGOWA B. INSTALACJA WEWNĘTRZNA WOD-KAN - Bilans wody - Mieszkania, a = 160 l/os/dob Q dob. śr. = 53 x 160 = 8480 l/d = 8,48 m 3 /dob - Przepływ obliczeniowy wody dla projektowanego budynku Suma qn = 17,70 l/s q = 0,682 (Σqn) 0,45 0,14 q = 0,682 (17,70) 0,45 0,14 q = 2,34 l/s = 8,42 m3/h - Pomiar wody Wodomierz znajdować się będzie w wydzielonym pomieszczeniu przyłącz w piwnicy budynku. Dobór wodomierza oraz montaż wg PW przyłącza wody Wodomierze mieszkaniowe zamontowane będą w szafkach na klatce schodowej. - Wyznaczenie minimalnego ciśnienia dla inst. wodociągowej - wysokość od poz. parteru do najwyżej zlokalizowanego punktu 10,80m - przewidywana straty ciśnienia w inst. wodociągowej 6,00m - strata na wodomierzu głównym 1,00m - strata na wodomierzu mieszkaniowym 1,80m - strata na zaworze antyskażeniowym 0,70m - wymagane min. ciśnienie na wypływie 10,00m Razem 30,30 Wymagane ciśnienie dla instalacji to 0,31 MPa - Rurociągi - Rurociągi wody zimnej, ciepłej i cyrkulacji w zakresie głównych ciągów poziomych, pionów, oraz podejść pod wodomierze mieszkaniowe należy wykonać z rur wielowarstwowych PE-RT/AL/PE-RT systemu UPONOR - Instalację wody zimnej i ciepłej w poszczególnych mieszkaniach zaprojektowano z rur polietylenowych PE-Xa systemu UPONOR prowadzonych w izolacji 6mm. Całość instalacji z rur systemu UPONOR należy wykonać wg. Informacji Technicznej firmy UPONOR. -Na pionach cyrkulacyjnych montować termostatyczne zawory cyrkulacyjne MTCV-DANFOSS wersja B ze złączkami odcinającymi. - Zabezpieczenie przed przepływem wstecznym wody Zgodnie z PNB-01706/Az1 wewnętrzna instalacja wodociągowa jak również sieć wodociągowa winna być zabezpieczona przed przepływem wstecznym. Spełniając warunki w/w normy, każdy punkt czerpalny wody musi spełniać jej wymogi.

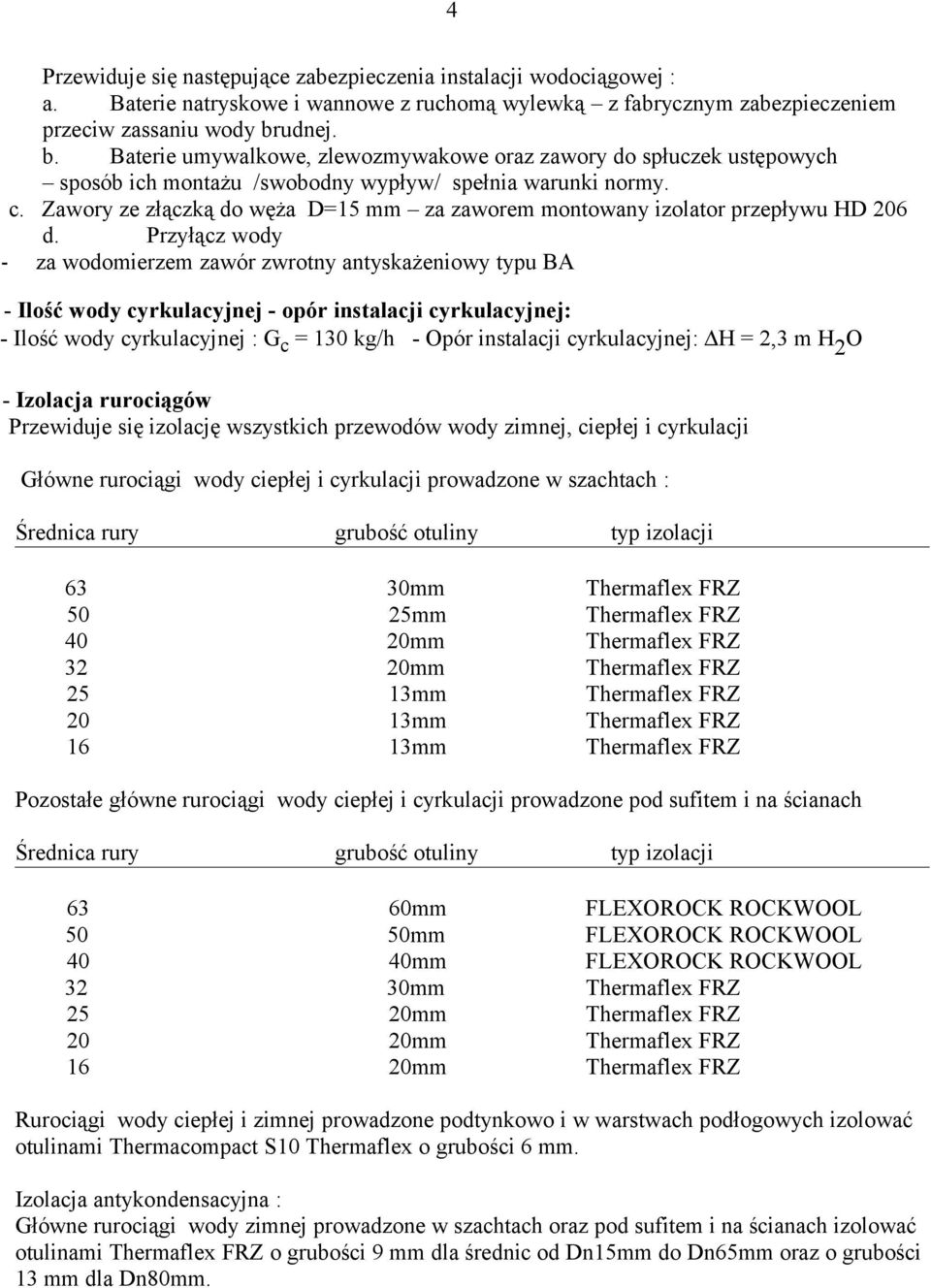

5 4 Przewiduje się następujące zabezpieczenia instalacji wodociągowej : a. Baterie natryskowe i wannowe z ruchomą wylewką z fabrycznym zabezpieczeniem przeciw zassaniu wody brudnej. b. Baterie umywalkowe, zlewozmywakowe oraz zawory do spłuczek ustępowych sposób ich montażu /swobodny wypływ/ spełnia warunki normy. c. Zawory ze złączką do węża D=15 mm za zaworem montowany izolator przepływu HD 206 d. Przyłącz wody - za wodomierzem zawór zwrotny antyskażeniowy typu BA - Ilość wody cyrkulacyjnej - opór instalacji cyrkulacyjnej: - Ilość wody cyrkulacyjnej : G c = 130 kg/h - Opór instalacji cyrkulacyjnej: H = 2,3 m H 2 O - Izolacja rurociągów Przewiduje się izolację wszystkich przewodów wody zimnej, ciepłej i cyrkulacji Główne rurociągi wody ciepłej i cyrkulacji prowadzone w szachtach : Średnica rury grubość otuliny typ izolacji 63 30mm Thermaflex FRZ 50 25mm Thermaflex FRZ 40 20mm Thermaflex FRZ 32 20mm Thermaflex FRZ 25 13mm Thermaflex FRZ 20 13mm Thermaflex FRZ 16 13mm Thermaflex FRZ Pozostałe główne rurociągi wody ciepłej i cyrkulacji prowadzone pod sufitem i na ścianach Średnica rury grubość otuliny typ izolacji 63 60mm FLEXOROCK ROCKWOOL 50 50mm FLEXOROCK ROCKWOOL 40 40mm FLEXOROCK ROCKWOOL 32 30mm Thermaflex FRZ 25 20mm Thermaflex FRZ 20 20mm Thermaflex FRZ 16 20mm Thermaflex FRZ Rurociągi wody ciepłej i zimnej prowadzone podtynkowo i w warstwach podłogowych izolować otulinami Thermacompact S10 Thermaflex o grubości 6 mm. Izolacja antykondensacyjna : Główne rurociągi wody zimnej prowadzone w szachtach oraz pod sufitem i na ścianach izolować otulinami Thermaflex FRZ o grubości 9 mm dla średnic od Dn15mm do Dn65mm oraz o grubości 13 mm dla Dn80mm.

6 5 - Zabezpieczenia p.poż. Celem zapobiegania rozprzestrzenianiu się ognia i dymu przez przegrody budowlane w elementach oddzielenia przeciwpożarowego, w miejscu gdzie przechodzą rurociągi wykonane będą zabezpieczenie ogniochronne o odporności ogniowej (EI) wymaganej dla tych elementów przy pomocy opasek oraz mas plastycznych: 1. Rury kanalizacyjne i wodociągowe palne o średnicy zew. powyżej φ 40mm przy przejściach przez /ściany, stropy/ należy zabezpieczyć opaskami ognioochronnymi CP 648-S HILTI. 2. Rury wody zimnej, ciepłej i cyrkulacji polietylenowe dla średnic mniejszych niż Dn=50mm przy przejściu przez /ściany, stropy/ należy zabezpieczyć ogniochronną masą pęczniejącą CP 611A HILTI. UWAGA: Pojedyncze przepusty rur instalacji wod-kan które wprowadzane są przez ściany i stropy do pomieszczeń higieniczno-sanitarnych mogą być wykonane z pominięciem wyżej wymienionych zabezpieczeń. 2. INSTALACJA WEWNĘTRZNA KANALIZACYJNA - Kanalizacja sanitarna Całość instalacji kanalizacji sanitarnej przewiduje się wykonać z rur polipropylenowych Magnaplast HT. Wyjątek stanowią poziomy kanalizacji sanitarnej prowadzone pod posadzką piwnic, które wykonane będą z rur PVC Magnaplast KG klasy B-SN4 oraz instalacja kanalizacyjna do studzienki schładzającej która wykonana będzie z rur żeliwnych. Przewody kan. sanit. prowadzone w parterze w części nie ogrzewanej należy izolować otulinami Flexorock Rockwool gr. 25mm. - Kanalizacja opadowa Wody opadowe z dachu odprowadzone będą wewnętrzną rurą spustową do sieci kanalizacji opadowej. Rury spustowe przechodzącą przez budynek należy wykonać z rur polietylenowych systemu odwodnień HD-PE firmy Wavin. 3. UWAGI KOŃCOWE DLA WYKONAWCY 1. Całość robót należy wykonać pod nadzorem osób uprawnionych, zgodnie z "Warunkami technicznymi wykonania i odbioru robót. Dobór typu armatury i urządzeń sanitarnych pozostawia się w gestii inwestora.

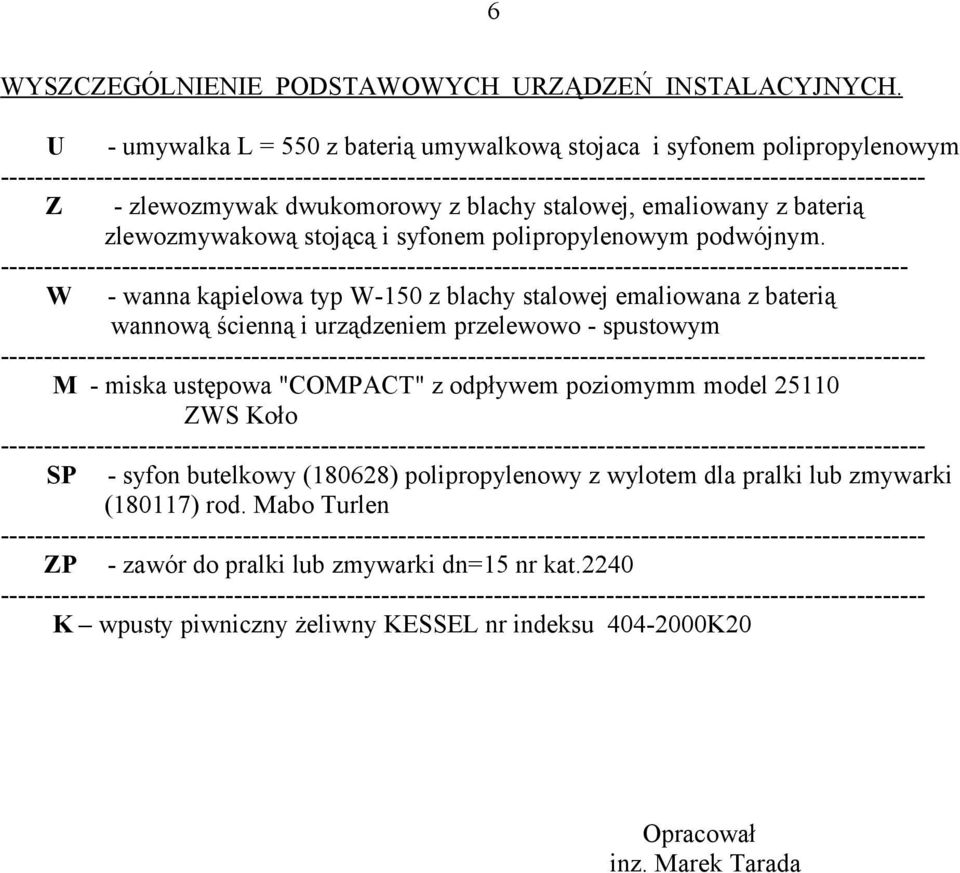

7 6 WYSZCZEGÓLNIENIE PODSTAWOWYCH URZĄDZEŃ INSTALACYJNYCH. U - umywalka L = 550 z baterią umywalkową stojaca i syfonem polipropylenowym Z - zlewozmywak dwukomorowy z blachy stalowej, emaliowany z baterią zlewozmywakową stojącą i syfonem polipropylenowym podwójnym W - wanna kąpielowa typ W-150 z blachy stalowej emaliowana z baterią wannową ścienną i urządzeniem przelewowo - spustowym M - miska ustępowa "COMPACT" z odpływem poziomymm model ZWS Koło SP - syfon butelkowy (180628) polipropylenowy z wylotem dla pralki lub zmywarki (180117) rod. Mabo Turlen ZP - zawór do pralki lub zmywarki dn=15 nr kat K wpusty piwniczny żeliwny KESSEL nr indeksu K20 Opracował inz. Marek Tarada
