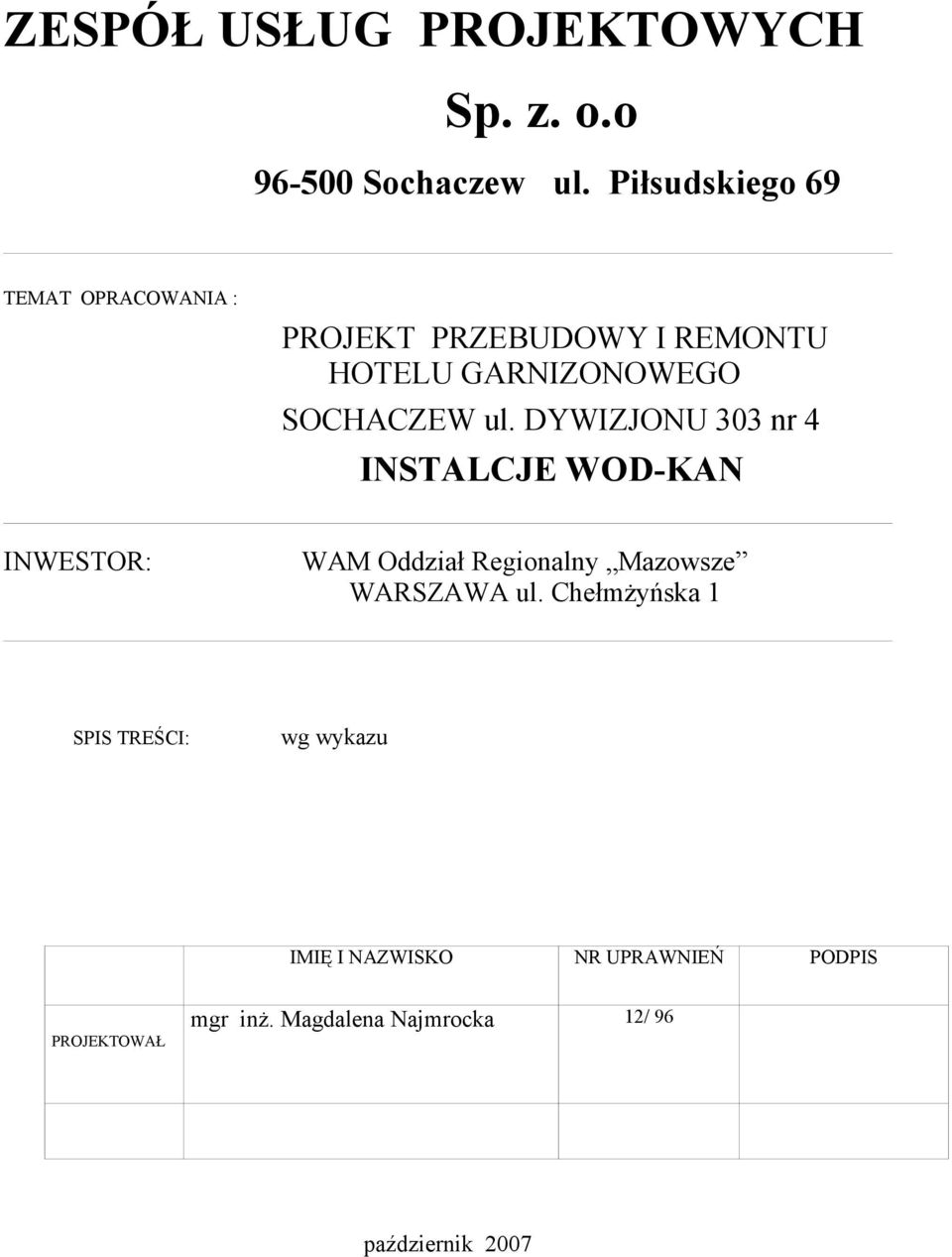

1 ZESPÓŁ USŁUG PROJEKTOWYCH Sp. z. o.o Sochaczew ul. Piłsudskiego 69 TEMAT OPRACOWANIA : PROJEKT PRZEBUDOWY I REMONTU HOTELU GARNIZONOWEGO SOCHACZEW ul. DYWIZJONU 303 nr 4 INSTALCJE WOD-KAN INWESTOR: WAM Oddział Regionalny Mazowsze WARSZAWA ul. Chełmżyńska 1 SPIS TREŚCI: wg wykazu IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS PROJEKTOWAŁ mgr inż. Magdalena Najmrocka 12/ 96 październik 2007

2 SPIS TREŚCI I. oświadczenie projektanta II. Opis techniczny 1. Postawa opracowania 2. Cel i zakres opracowania 3. Zaopatrzenie w wodę 4. Odprowadzenia ścieków 5. Opis budynku istniejącego 6. Opis projektowanych rozwiązań WODA ZIMNA WODA CIEPŁA I CYRKULACJA 6.2 INSTALACJA KANALIZACJI SANITARNEJ 7. Prowadzenie robót III. Część rysunkowa 1. projekt zagospodarowania terenu rys rzut piwnic rys. 2,3 3. rzut parteru rys rzut I, II piętra rys rzut poddasza rys aksonometria instalacji wodociągowej rys rozwinięcie instalacji kanalizacji sanit. rys. 8,10 6. rozwinięcie instalacji kanalizacji deszcz. rys. 11,12

3 Magdalena Najmrocka Zespół Usług Projektowych sp. z o.o Sochaczew ul. Piłsudskiego 69 OŚWIADCZENIE Zgodnie z art. 20 pkt. 4 Ustawy z dnia 7 lipca 1994 roku Prawo budowlane (z późniejszymi zmianami - Dz. U. 207, poz z 2003 r.) oświadczam że niniejszy Projekt przebudowy i remontu hotelu garnizonowego w Sochaczewie ul. Dywizjonu 303 nr 4 - instalacje wod-kan., został opracowany zgodnie z obowiązującymi przepisami budowlanymi, normami i zasadami wiedzy technicznej i nadaje się do realizacji.... projektant

4 OPIS TECHNICZNY do projektu instalacji wod-kan Remont i przebudowa budynku hotelu garnizonowego Sochaczew ul. Dywizjonu 303 nr 4 1.Podstawa opracowania - zlecenie Inwestora - umowa nr 8 / obowiązujące normy i wytyczne projektowania 2. Cel i zakres opracowania Celem niniejszego opracowania jest wykonanie dokumentacji projektowej w zakresie instalacji wodno-kanalizacyjnej dla projektowanego remontu i przebudowy budynku hotelu garnizonowego przy ul.. Dywizjonu 303 w Sochaczewie. Zakres opracowania obejmuje Projekt : - instalacji wody zimnej i ciepłej - instalacji kanalizacji sanitarnej 3. Zaopatrzenie w wodę Źródłem wody dla projektowanego obiektu będzie istniejące przyłącze wodociągowe φ 50 stal, zasilane z wodociągu φ 100 w ul. Dywizjonu 303. Ze względu na wielkość przebudowy budynku istn. przyłącze należy wymienić na większą średnicę 90 PCV wg odrębnego opracowania. 4. Odprowadzenie ścieków Ścieki socjalno-bytowe odprowadzane będą do istniejącej pod budynkiem kanalizacji sanitarnej, skąd odprowadzane są do przewodu 0,200 w ul. Dywizjonu. 5. Opis budynku istniejącego Budynek istniejący jest wyposażony w starą instalację wodno-kanalizacyjną. Wysokość bryły budynku wynosić 5 kondygnacji ( w tym piwnica ). Kubatura budynku m 3. W piwnicy zlokalizowany jest wodomierz. Instalacja wodociągowa wykonana jest z rur stalowych ocynk.

5 Instalacja kanalizacyjna wykonana jest z rur żeliwnych. Instalacje wod-kan ze względu na swój stan nadają się do wymiany. Zakłada się demontaż istniejących pionów i podejść odpływowych instalacji kanalizacyjnych, przewody odpływowe pod posadzką piwnic- pozostawić bez zmian. Instalacja wodociągowa do wymiany w całości od wodomierza. 6. Opis projektowanych rozwiązań Zainstalowane przybory Przewiduje się doprowadzenie wody i wyposażenie w przybory sanitarne - łazienek ( szt 54 ): wyposażenie w umywalkę, miskę ustępową oraz natrysk i podejście do pralki - projektowanych kuchni ( szt. 5 ): wyposażenie w zlewozmywak 1komorowy bl. nierdz z ociekaczem, z możliwością podłączenia zmywarki ( syfon zlewozmywakowy z możliwością podłączenia zmywarki, podejście do zmywarki z zaworem odcinającym ). - pom. porządkowe ( szt.4) Zainstalowane przybory : - umywalki 550x450 mm z baterią ścienną lub stojącą chrom. szt umywalka 700*550 mm z baterią jw. ( łazienka NN ) szt. 1 - brodzik, bateria natryskowa z perlatorem, jednouchwytowa szt miska ustępowa ze ziornikiem płuczącym typu COMPACT dwubiegowa, zawór odcinający szt miska ustępowa dla NN, ze ziornikiem płuczącym typu COMPACT dwubiegowa, zawór odcinający szt. 1 - Zlewozmywak 1-komorowy z bl. nierdz., bateria zlewozmywakowa stojąca jednouchwytowa szt. 4 - Zlewozmywak 1-komorowy z ociekaczm, bateria zlewozmywakowa stojąca jednouchwytowa szt podejścia odpływowe dla pralek wraz z zaworem odcinającym na dopływie wody szt hydranty p.poż φ 25 z szafką natynkową HW-25N 20/30 szt. 10 Uwaga : armatura i przybory wg wymagań Inwestora

6 6.2 Instalacja wody zimnej, ciepłej i cyrkulacji WODA ZIMNA Instalacja wody zimnej wykonana będzie z rur : - stalowych ocynkowanych łączonych za pomocą gwintowanych ocynkowanych łączników z żeliwa ciągliwego wg PN-84/H przewody rozprowadzające na ścianach piwnicy oraz piony ; - PVC-C (np. KAN-tkherm) lub PP(Bor) łączonych poprzez klejenie - podejścia od pionów do przyborów Połączenia gwintowane rur stalowych ocynk. uszczelnić przy użyciu elastycznej taśmy teflonowej, przędzy z konopi lub past uszczelniających. Maksymalne odległości pomiędzy punktami mocowania przewodów poziomych z rur stalowych ocynkowanych- Dn ,5 m Dn ,0 m Dn ,5 m Dn 65-3,0 m Woda zimna rozprowadzana będzie z pomieszczenia wymiennikowi w piwnicy. Główne przewody rozprowadzające prowadzone będą po wewnętrznych ścianach piwnic, ze spadkiem 3% o w kierunku zaworu głównego. W miejscach przejść przez stropy i ściany należy założyć tuleje ochronne. Na podejściach do pionów montować zawory odcinające kulowe oraz zawory kulowe do opróżnienia pionu ( ewentualnie zawory pełnoprzekrojowe z kurkiem opróżniającym Dn15-Dn50 np. Oventrop ). Rury wodociągowe w pionach prowadzić bruzdach ściennych. Podejścia wody zimnej i ciepłej od pionu do przyborów - w systemie trójnikowym : do umywalki, natrysku, do miski ustępowej i innych sanitariatów podejścia wykonać w posadzce ( podejście od dołu, z zaworem odcinającym na każdym podejściu ). Przewody główne w piwnicy rozprowadzające należy zabezpieczyć przed roszeniem izolować pianką poliuretanową o gr. 9 mm. Wewnątrz budynku projektuje się dwa piony hydrantowe przy klatkach schodowych. Projektuje się instalowanie hydrantów wewnętrznych φ 25 natynkowych ( f-my Gras typ HW-25N-20/30 ). Piony hydrantowe na najwyższych kondygnacjach połączyć z odbiornikiem ( miska ustępowa ) przewodem φ 15 mm w celu zabezpieczenia ciągłego ruchu wody w pionie.

7 6.2.2 WODA CIEPŁA I CYRKULACJA Ciepła woda użytkowa dla potrzeb budynku internatu przygotowywana jest w wymiennikowni : źródło ciepła kotłownia własna, olejowa, pojemnościowe podgrzewacze cw.. wg stanu istniejącego. Rurociągi wody ciepłej i cyrkulacji układać obok rurociągów wody zimnej. Instalacja wody ciepłej i cyrkulacji wykonana będzie z rur stalowych ocynkowanych. Przewody główne rozprowadzające należy izolować pianką poliuretanową o gr. 9 mm. Na podejściach do pionów montować zawory odcinające kulowe oraz zawory kulowe do opróżnienia pionu, a na przewodach cyrkulacyjnych zawory zwrotne. 6.3 Instalacja kanalizacji sanitarnej Zakłada się, że projektowane piony kanalizacyjne podłączone będą do istn. żeliwnych podejść odpływowych w piwnicach o średnicy min 0,100 żel przewody odpływowe pod posadzką pozostają bez zmian. Usytuowanie przyborów sanitarnych, pionów wodociągowych i kanalizacyjnych przedstawiono na rysunkach. Piony należy zakończyć wywiewkami dachowymi lub na niższych kondygnacjach zaworami napowietrzającymi ( ZP). U podstaw pionów należy instalować rewizję. Przewody w piwnicy ( w pomieszczeniach kotłowni ) należy wykonać z rur żeliwnych. Piony i podejścia pod przybory wykonać z rur i kształtek PCV. Odcinki od rewizji oraz przewody odpływowe wykonać z rur żeliwnych. Min spadek przewodów φ 160-1,5 % φ 110-2,5 % Średnice podejść dla przyborów : - umywalka, pisuar 0,050 - natrysk, wanna 0,050 - zlewozmywak 0,050 - miska ustępowa 0,100 - wpust podłogowy 0,050 zgodnie z PN-92/B-01707

8 7 Prowadzenie robót Wszystkie roboty prowadzić zgodnie z: -" Warunkami technicznymi wykonania i odbioru robót budowlano- montażowych " cz.ii - Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych - Zarządzeniem nr 690 M.B.i P.M.B. z w sprawie warunków technicznych jakim powinny odpowiadać instalacje wodociągowe i kanalizacyjne ( Dz.U.Nr 75 z ) - normami : PN-92/B Instalacje wodociągowe PN-EN ,3- System kanalizacji grawitacyjnej wewnątrz budynków PN-91/M Wodociągi. zabudowa zestawów wodomierzowych w połączeniach wodociągowych PN-92/B Przewody kanalizacyjne. Wymagania i badania przy odbiorze PN-B Wodociągi. Przewody zewnętrzne. Wymagania i badania.

9 Obliczenia hydrauliczne instalacja wody dla celów p.poż. odc. L q dn i V H [m] dm3/s mm %o m/s mh2o ,1 1, ,0 0, ,1 2, ,9 0, ,4 2, ,9 0, ,1 2, ,9 0, ,6 2, ,9 0, ,5 2, ,9 0, ,4 2, ,9 0, ,0 2, ,9 0, ,1 2, ,9 0, ,5 2, ,9 0, ,0 2, ,9 0, ,9 2, ,9 0,18 1-wd 7,4 2, ,9 0,33 HL = 2,51 Hm = 0,50 hwd = 0,700 hg = 9,5 Hw 20,0 H = 33,21 m przyłą 5,4 2, ,0 0,4 0,14 cze 33,35 m Wymagane ciśnienie wody w sieci miejskiej dla celów p.poż 0,34 MPa Dyspozycyjne na wyjściu z hydroforni przy ul. Broniewskiego 0,32 MPa
