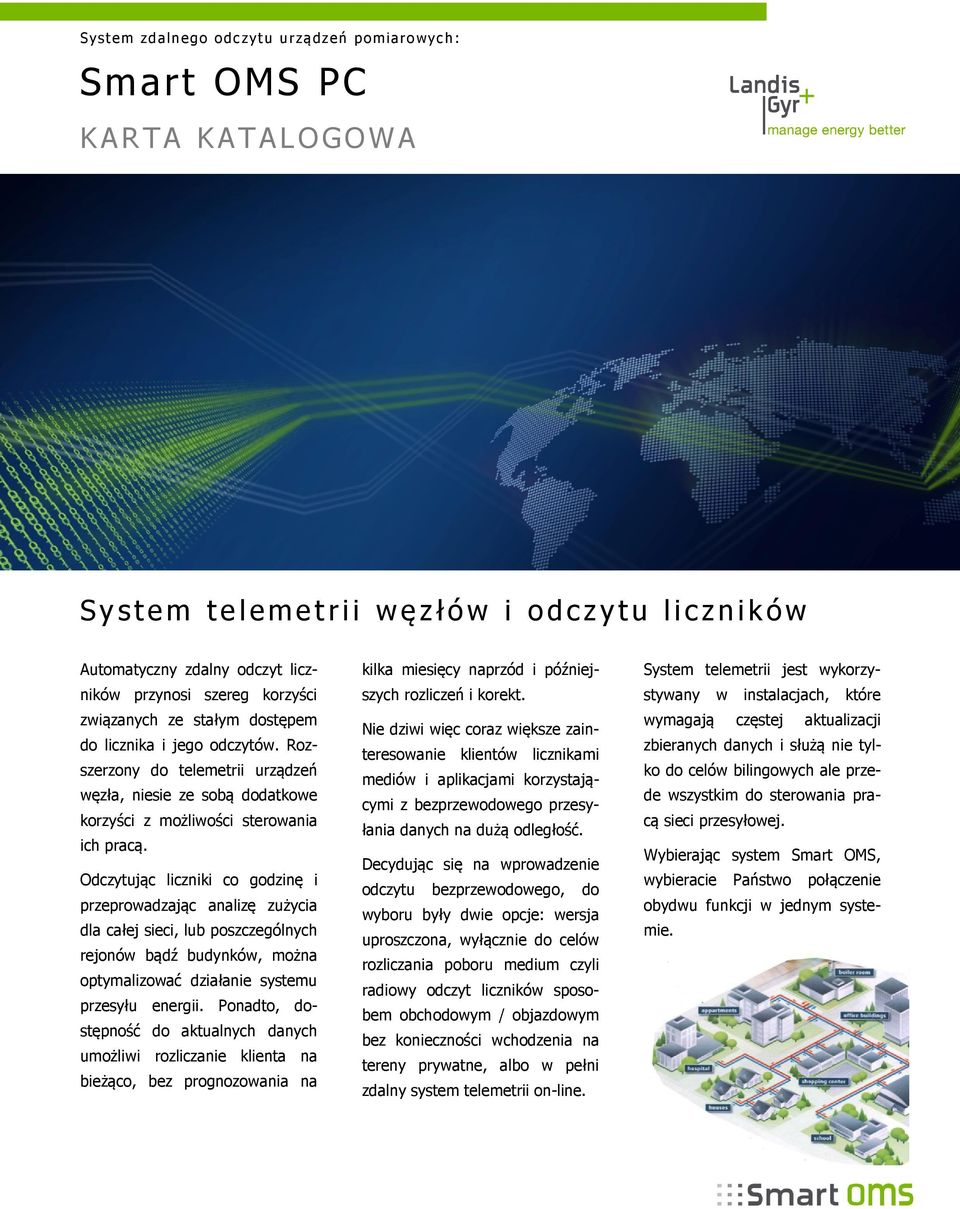

1 System zdalnego odczytu urządzeń pomiarowych: Smart OMS PC KARTA KATALOGOWA System telemetrii węzłów i odczytu liczników Automatyczny zdalny odczyt liczników przynosi szereg korzyści związanych ze stałym dostępem do licznika i jego odczytów. Rozszerzony do telemetrii urządzeń węzła, niesie ze sobą dodatkowe korzyści z możliwości sterowania ich pracą. Odczytując liczniki co godzinę i przeprowadzając analizę zużycia dla całej sieci, lub poszczególnych rejonów bądź budynków, można optymalizować działanie systemu przesyłu energii. Ponadto, dostępność do aktualnych danych umożliwi rozliczanie klienta na bieżąco, bez prognozowania na kilka miesięcy naprzód i późniejszych rozliczeń i korekt. Nie dziwi więc coraz większe zainteresowanie klientów licznikami mediów i aplikacjami korzystającymi z bezprzewodowego przesyłania danych na dużą odległość. Decydując się na wprowadzenie odczytu bezprzewodowego, do wyboru były dwie opcje: wersja uproszczona, wyłącznie do celów rozliczania poboru medium czyli radiowy odczyt liczników sposobem obchodowym / objazdowym bez konieczności wchodzenia na tereny prywatne, albo w pełni zdalny system telemetrii on-line. System telemetrii jest wykorzystywany w instalacjach, które wymagają częstej aktualizacji zbieranych danych i służą nie tylko do celów bilingowych ale przede wszystkim do sterowania pracą sieci przesyłowej. Wybierając system Smart OMS, wybieracie Państwo połączenie obydwu funkcji w jednym systemie.

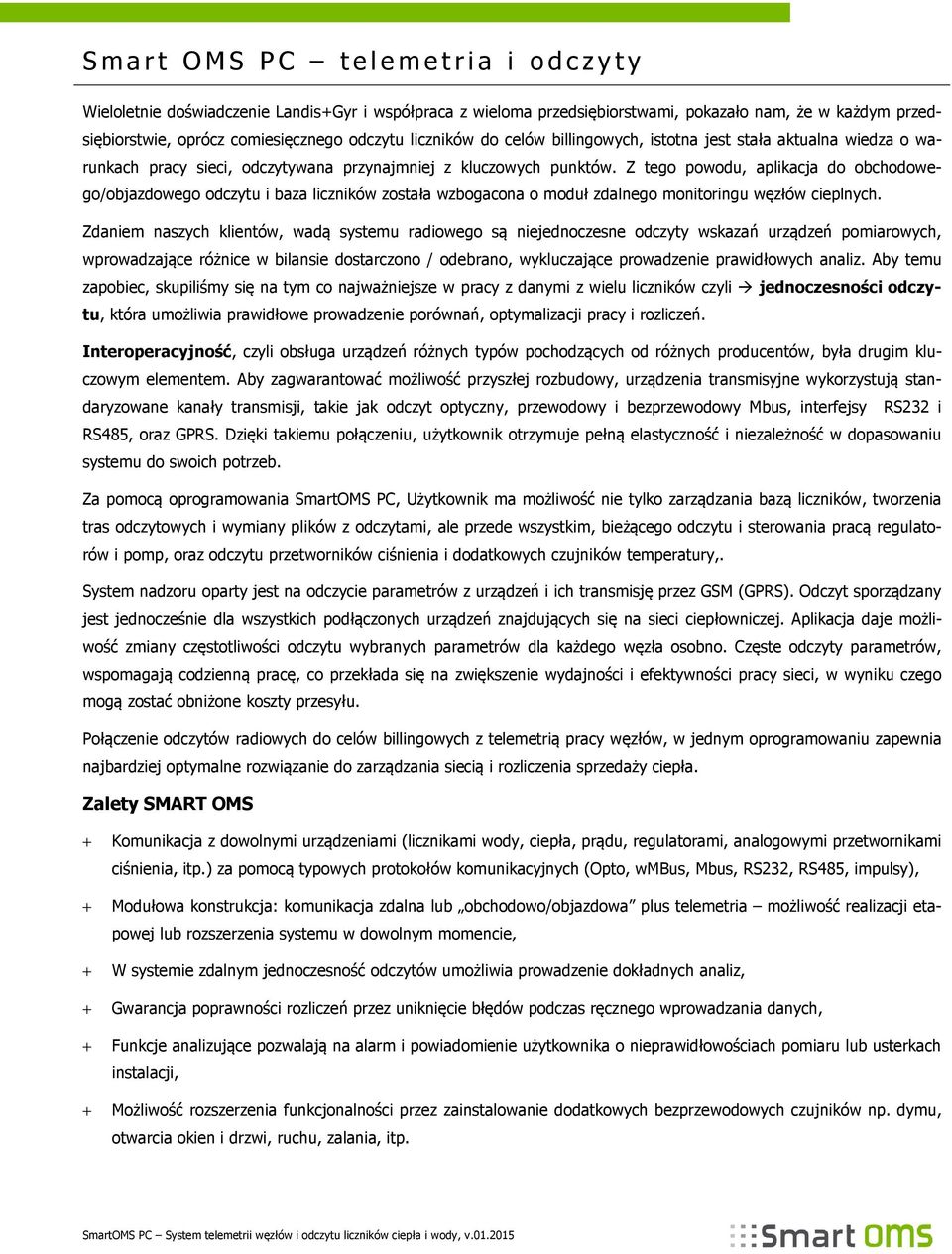

2 Smart OMS P C telemetria i odczyty Wieloletnie doświadczenie Landis+Gyr i współpraca z wieloma przedsiębiorstwami, pokazało nam, że w każdym przedsiębiorstwie, oprócz comiesięcznego odczytu liczników do celów billingowych, istotna jest stała aktualna wiedza o warunkach pracy sieci, odczytywana przynajmniej z kluczowych punktów. Z tego powodu, aplikacja do obchodowego/objazdowego odczytu i baza liczników została wzbogacona o moduł zdalnego monitoringu węzłów cieplnych. Zdaniem naszych klientów, wadą systemu radiowego są niejednoczesne odczyty wskazań urządzeń pomiarowych, wprowadzające różnice w bilansie dostarczono / odebrano, wykluczające prowadzenie prawidłowych analiz. Aby temu zapobiec, skupiliśmy się na tym co najważniejsze w pracy z danymi z wielu liczników czyli jednoczesności odczytu, która umożliwia prawidłowe prowadzenie porównań, optymalizacji pracy i rozliczeń. Interoperacyjność, czyli obsługa urządzeń różnych typów pochodzących od różnych producentów, była drugim kluczowym elementem. Aby zagwarantować możliwość przyszłej rozbudowy, urządzenia transmisyjne wykorzystują standaryzowane kanały transmisji, takie jak odczyt optyczny, przewodowy i bezprzewodowy Mbus, interfejsy RS232 i RS485, oraz GPRS. Dzięki takiemu połączeniu, użytkownik otrzymuje pełną elastyczność i niezależność w dopasowaniu systemu do swoich potrzeb. Za pomocą oprogramowania SmartOMS PC, Użytkownik ma możliwość nie tylko zarządzania bazą liczników, tworzenia tras odczytowych i wymiany plików z odczytami, ale przede wszystkim, bieżącego odczytu i sterowania pracą regulatorów i pomp, oraz odczytu przetworników ciśnienia i dodatkowych czujników temperatury,. System nadzoru oparty jest na odczycie parametrów z urządzeń i ich transmisję przez GSM (GPRS). Odczyt sporządzany jest jednocześnie dla wszystkich podłączonych urządzeń znajdujących się na sieci ciepłowniczej. Aplikacja daje możliwość zmiany częstotliwości odczytu wybranych parametrów dla każdego węzła osobno. Częste odczyty parametrów, wspomagają codzienną pracę, co przekłada się na zwiększenie wydajności i efektywności pracy sieci, w wyniku czego mogą zostać obniżone koszty przesyłu. Połączenie odczytów radiowych do celów billingowych z telemetrią pracy węzłów, w jednym oprogramowaniu zapewnia najbardziej optymalne rozwiązanie do zarządzania siecią i rozliczenia sprzedaży ciepła. Zalety SMART OMS + Komunikacja z dowolnymi urządzeniami (licznikami wody, ciepła, prądu, regulatorami, analogowymi przetwornikami ciśnienia, itp.) za pomocą typowych protokołów komunikacyjnych (Opto, wmbus, Mbus, RS232, RS485, impulsy), + Modułowa konstrukcja: komunikacja zdalna lub obchodowo/objazdowa plus telemetria możliwość realizacji etapowej lub rozszerzenia systemu w dowolnym momencie, + W systemie zdalnym jednoczesność odczytów umożliwia prowadzenie dokładnych analiz, + Gwarancja poprawności rozliczeń przez uniknięcie błędów podczas ręcznego wprowadzania danych, + Funkcje analizujące pozwalają na alarm i powiadomienie użytkownika o nieprawidłowościach pomiaru lub usterkach instalacji, + Możliwość rozszerzenia funkcjonalności przez zainstalowanie dodatkowych bezprzewodowych czujników np. dymu, otwarcia okien i drzwi, ruchu, zalania, itp.

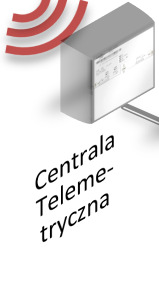

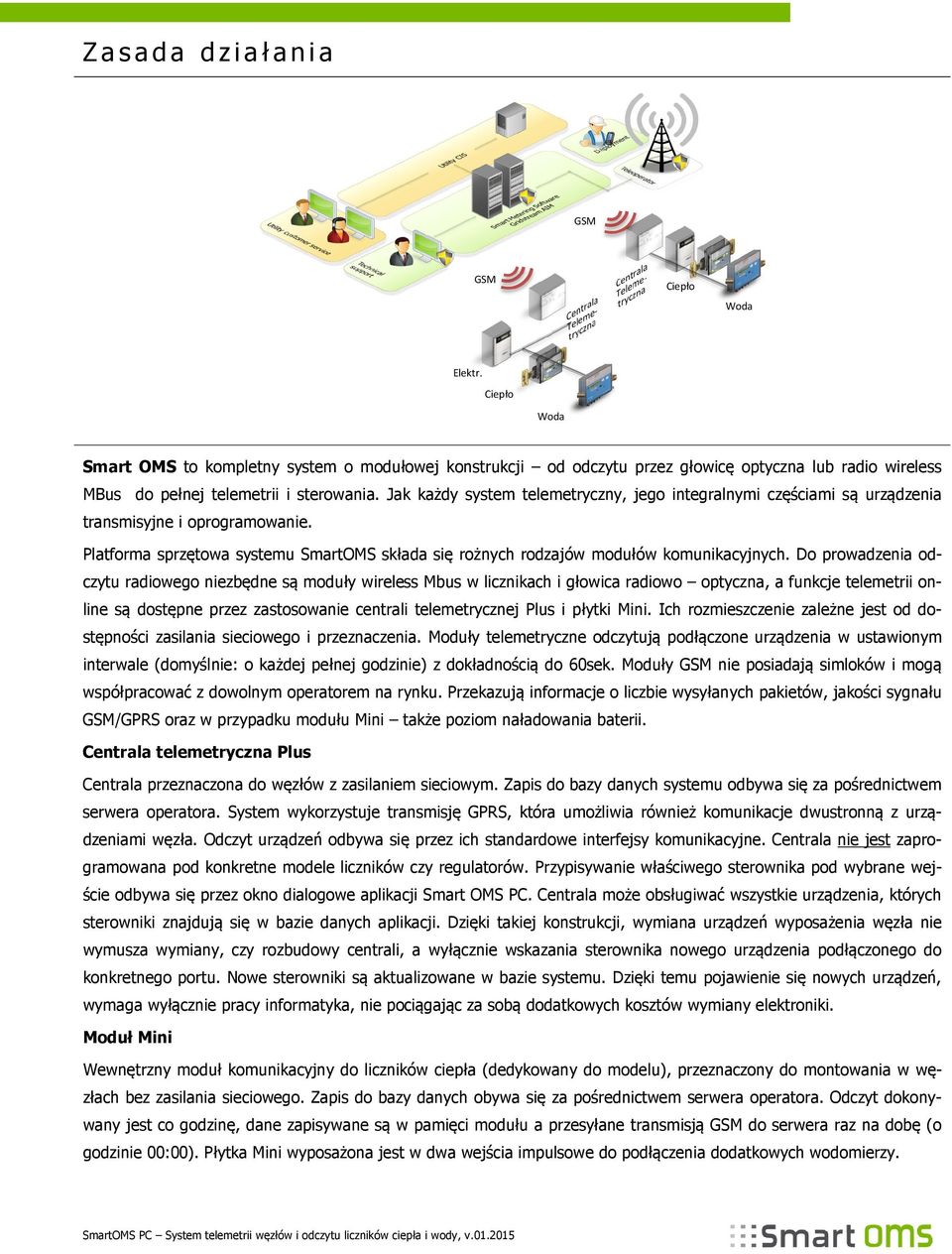

3 Zasada działania GSM GSM Ciepło Woda Elektr. Ciepło Woda Smart OMS to kompletny system o modułowej konstrukcji od odczytu przez głowicę optyczna lub radio wireless MBus do pełnej telemetrii i sterowania. Jak każdy system telemetryczny, jego integralnymi częściami są urządzenia transmisyjne i oprogramowanie. Platforma sprzętowa systemu SmartOMS składa się rożnych rodzajów modułów komunikacyjnych. Do prowadzenia odczytu radiowego niezbędne są moduły wireless Mbus w licznikach i głowica radiowo optyczna, a funkcje telemetrii online są dostępne przez zastosowanie centrali telemetrycznej Plus i płytki Mini. Ich rozmieszczenie zależne jest od dostępności zasilania sieciowego i przeznaczenia. Moduły telemetryczne odczytują podłączone urządzenia w ustawionym interwale (domyślnie: o każdej pełnej godzinie) z dokładnością do 60sek. Moduły GSM nie posiadają simloków i mogą współpracować z dowolnym operatorem na rynku. Przekazują informacje o liczbie wysyłanych pakietów, jakości sygnału GSM/GPRS oraz w przypadku modułu Mini także poziom naładowania baterii. Centrala telemetryczna Plus Centrala przeznaczona do węzłów z zasilaniem sieciowym. Zapis do bazy danych systemu odbywa się za pośrednictwem serwera operatora. System wykorzystuje transmisję GPRS, która umożliwia również komunikacje dwustronną z urządzeniami węzła. Odczyt urządzeń odbywa się przez ich standardowe interfejsy komunikacyjne. Centrala nie jest zaprogramowana pod konkretne modele liczników czy regulatorów. Przypisywanie właściwego sterownika pod wybrane wejście odbywa się przez okno dialogowe aplikacji Smart OMS PC. Centrala może obsługiwać wszystkie urządzenia, których sterowniki znajdują się w bazie danych aplikacji. Dzięki takiej konstrukcji, wymiana urządzeń wyposażenia węzła nie wymusza wymiany, czy rozbudowy centrali, a wyłącznie wskazania sterownika nowego urządzenia podłączonego do konkretnego portu. Nowe sterowniki są aktualizowane w bazie systemu. Dzięki temu pojawienie się nowych urządzeń, wymaga wyłącznie pracy informatyka, nie pociągając za sobą dodatkowych kosztów wymiany elektroniki. Moduł Mini Wewnętrzny moduł komunikacyjny do liczników ciepła (dedykowany do modelu), przeznaczony do montowania w węzłach bez zasilania sieciowego. Zapis do bazy danych obywa się za pośrednictwem serwera operatora. Odczyt dokonywany jest co godzinę, dane zapisywane są w pamięci modułu a przesyłane transmisją GSM do serwera raz na dobę (o godzinie 00:00). Płytka Mini wyposażona jest w dwa wejścia impulsowe do podłączenia dodatkowych wodomierzy.

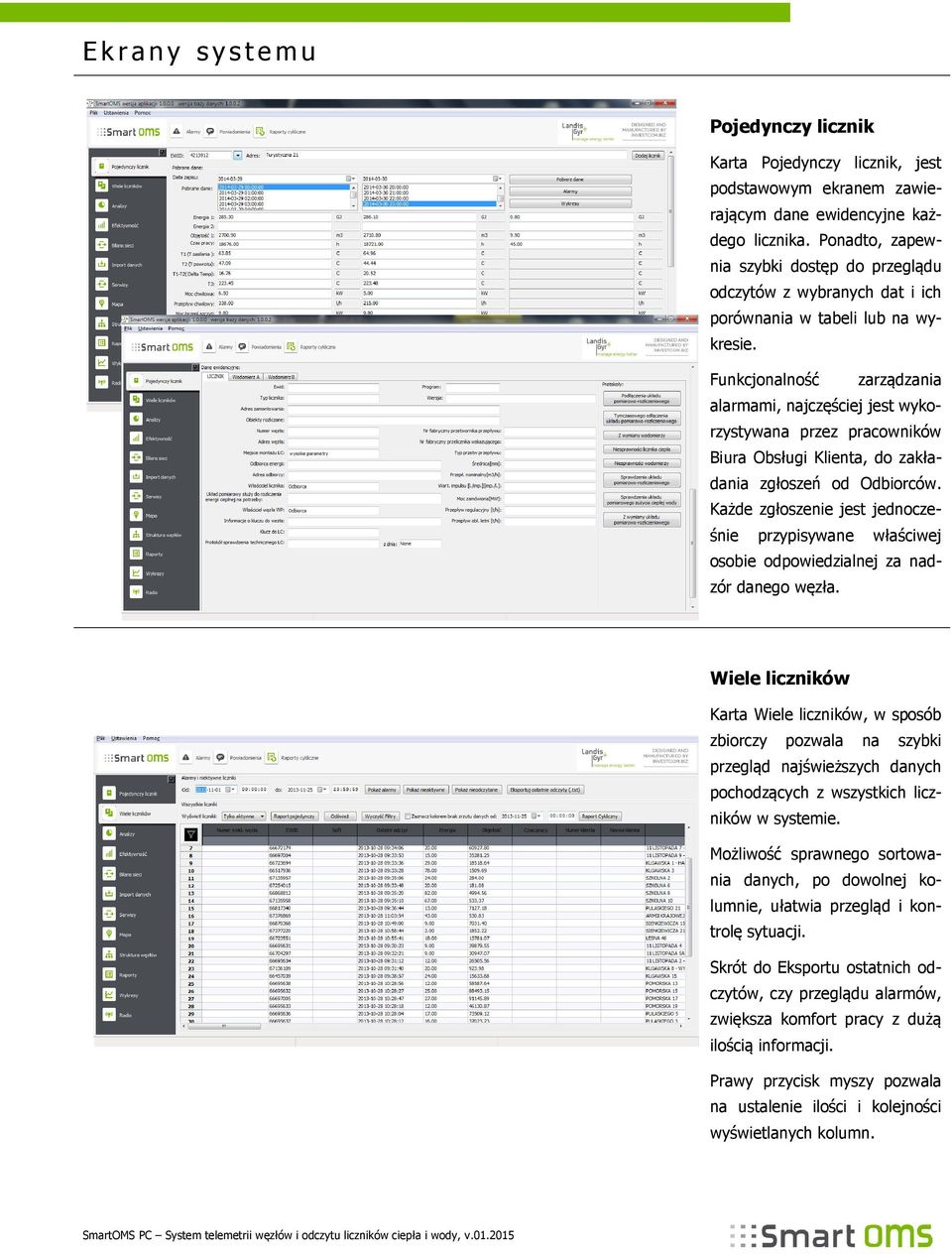

4 Ek rany systemu Pojedynczy licznik Karta Pojedynczy licznik, jest podstawowym ekranem zawierającym dane ewidencyjne każdego licznika. Ponadto, zapewnia szybki dostęp do przeglądu odczytów z wybranych dat i ich porównania w tabeli lub na wykresie. Funkcjonalność zarządzania alarmami, najczęściej jest wykorzystywana przez pracowników Biura Obsługi Klienta, do zakładania zgłoszeń od Odbiorców. Każde zgłoszenie jest jednocześnie przypisywane właściwej osobie odpowiedzialnej za nadzór danego węzła. Wiele liczników Karta Wiele liczników, w sposób zbiorczy pozwala na szybki przegląd najświeższych danych pochodzących z wszystkich liczników w systemie. Możliwość sprawnego sortowania danych, po dowolnej kolumnie, ułatwia przegląd i kontrolę sytuacji. Skrót do Eksportu ostatnich odczytów, czy przeglądu alarmów, zwiększa komfort pracy z dużą ilością informacji. Prawy przycisk myszy pozwala na ustalenie ilości i kolejności wyświetlanych kolumn.

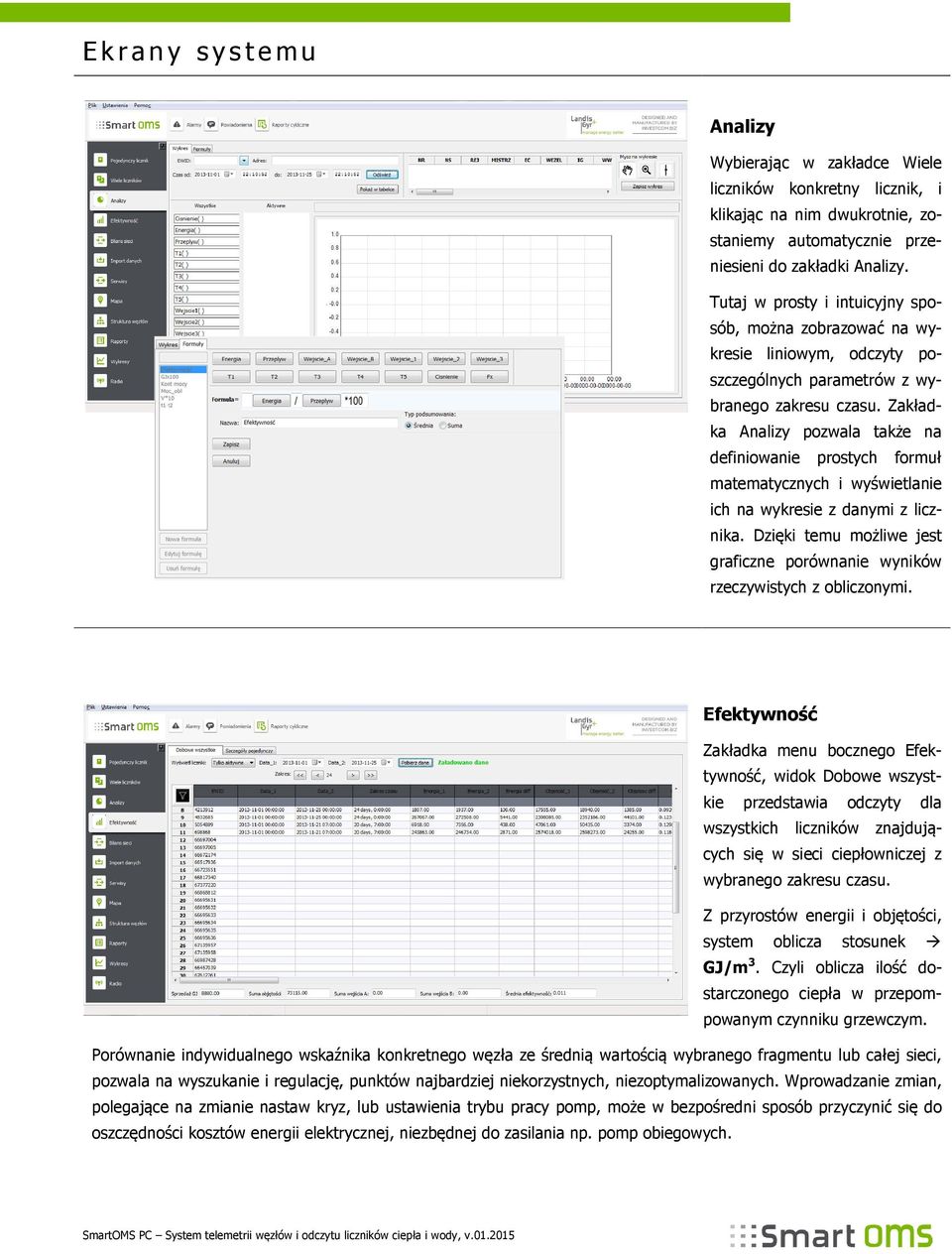

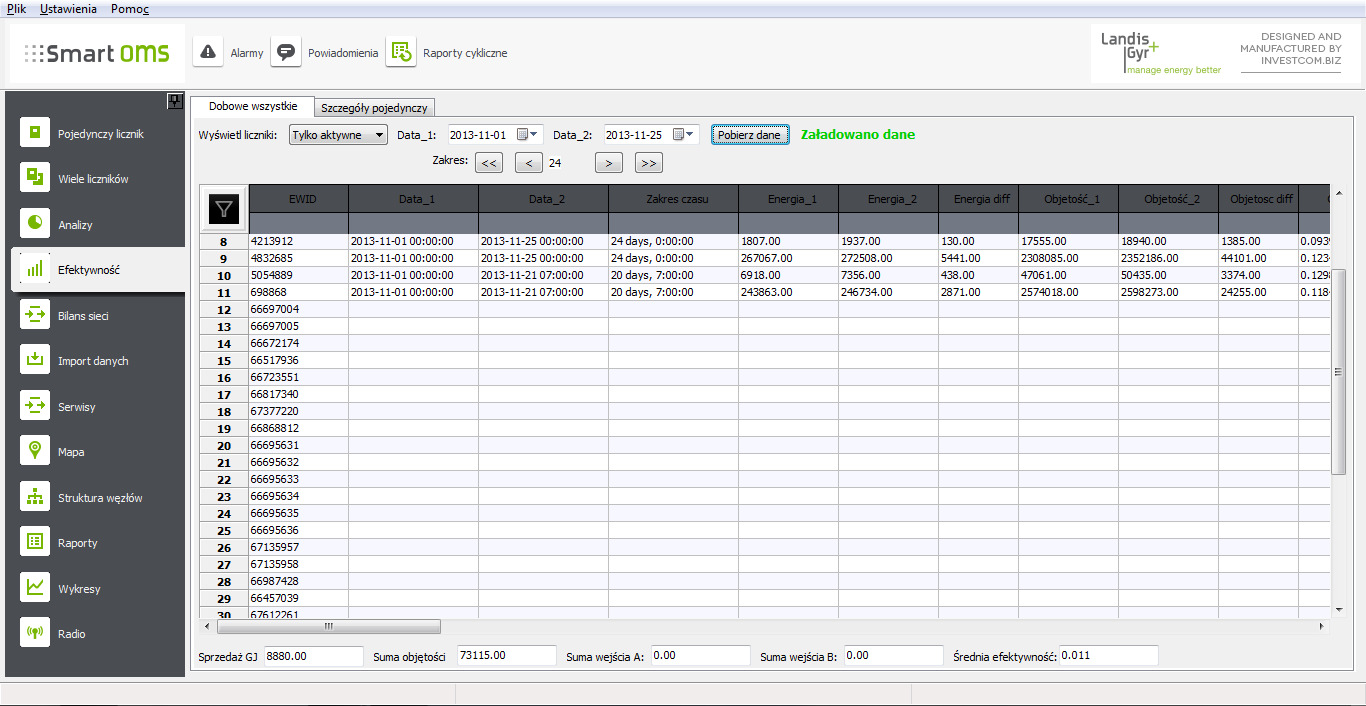

5 Ek rany systemu Analizy Wybierając w zakładce Wiele liczników konkretny licznik, i klikając na nim dwukrotnie, zostaniemy automatycznie przeniesieni do zakładki Analizy. Tutaj w prosty i intuicyjny sposób, można zobrazować na wykresie liniowym, odczyty poszczególnych parametrów z wybranego zakresu czasu. Zakładka Analizy pozwala także na definiowanie prostych formuł matematycznych i wyświetlanie ich na wykresie z danymi z licznika. Dzięki temu możliwe jest graficzne porównanie wyników rzeczywistych z obliczonymi. Efektywność Zakładka menu bocznego Efektywność, widok Dobowe wszystkie przedstawia odczyty dla wszystkich liczników znajdujących się w sieci ciepłowniczej z wybranego zakresu czasu. Z przyrostów energii i objętości, system oblicza stosunek GJ/m 3. Czyli oblicza ilość dostarczonego ciepła w przepompowanym czynniku grzewczym. Porównanie indywidualnego wskaźnika konkretnego węzła ze średnią wartością wybranego fragmentu lub całej sieci, pozwala na wyszukanie i regulację, punktów najbardziej niekorzystnych, niezoptymalizowanych. Wprowadzanie zmian, polegające na zmianie nastaw kryz, lub ustawienia trybu pracy pomp, może w bezpośredni sposób przyczynić się do oszczędności kosztów energii elektrycznej, niezbędnej do zasilania np. pomp obiegowych.

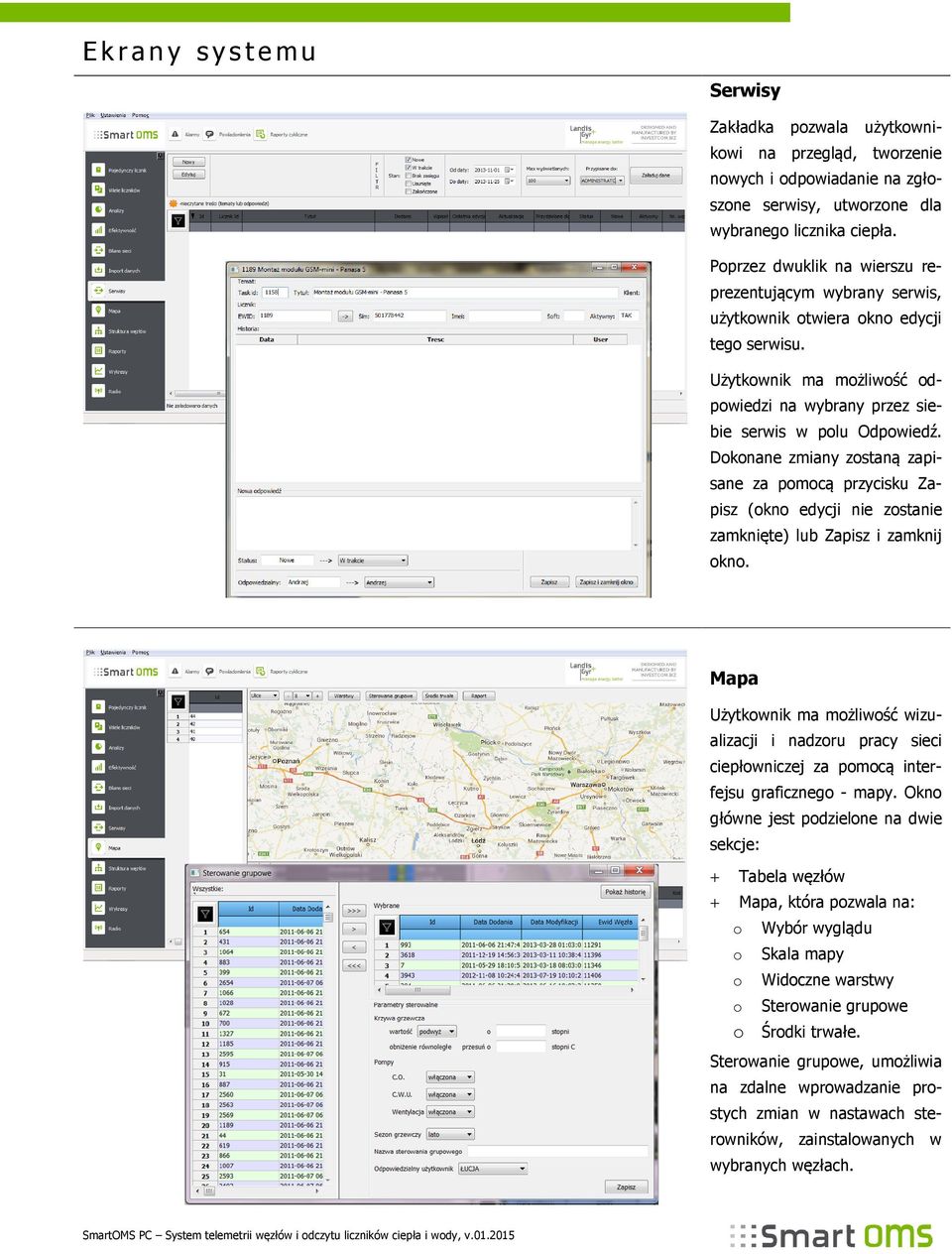

6 Ek rany systemu Serwisy Zakładka pozwala użytkownikowi na przegląd, tworzenie nowych i odpowiadanie na zgłoszone serwisy, utworzone dla wybranego licznika ciepła. Poprzez dwuklik na wierszu reprezentującym wybrany serwis, użytkownik otwiera okno edycji tego serwisu. Użytkownik ma możliwość odpowiedzi na wybrany przez siebie serwis w polu Odpowiedź. Dokonane zmiany zostaną zapisane za pomocą przycisku Zapisz (okno edycji nie zostanie zamknięte) lub Zapisz i zamknij okno. Mapa Użytkownik ma możliwość wizualizacji i nadzoru pracy sieci ciepłowniczej za pomocą interfejsu graficznego - mapy. Okno główne jest podzielone na dwie sekcje: + Tabela węzłów + Mapa, która pozwala na: o Wybór wyglądu o Skala mapy o Widoczne warstwy o Sterowanie grupowe o Środki trwałe. Sterowanie grupowe, umożliwia na zdalne wprowadzanie prostych zmian w nastawach sterowników, zainstalowanych w wybranych węzłach.

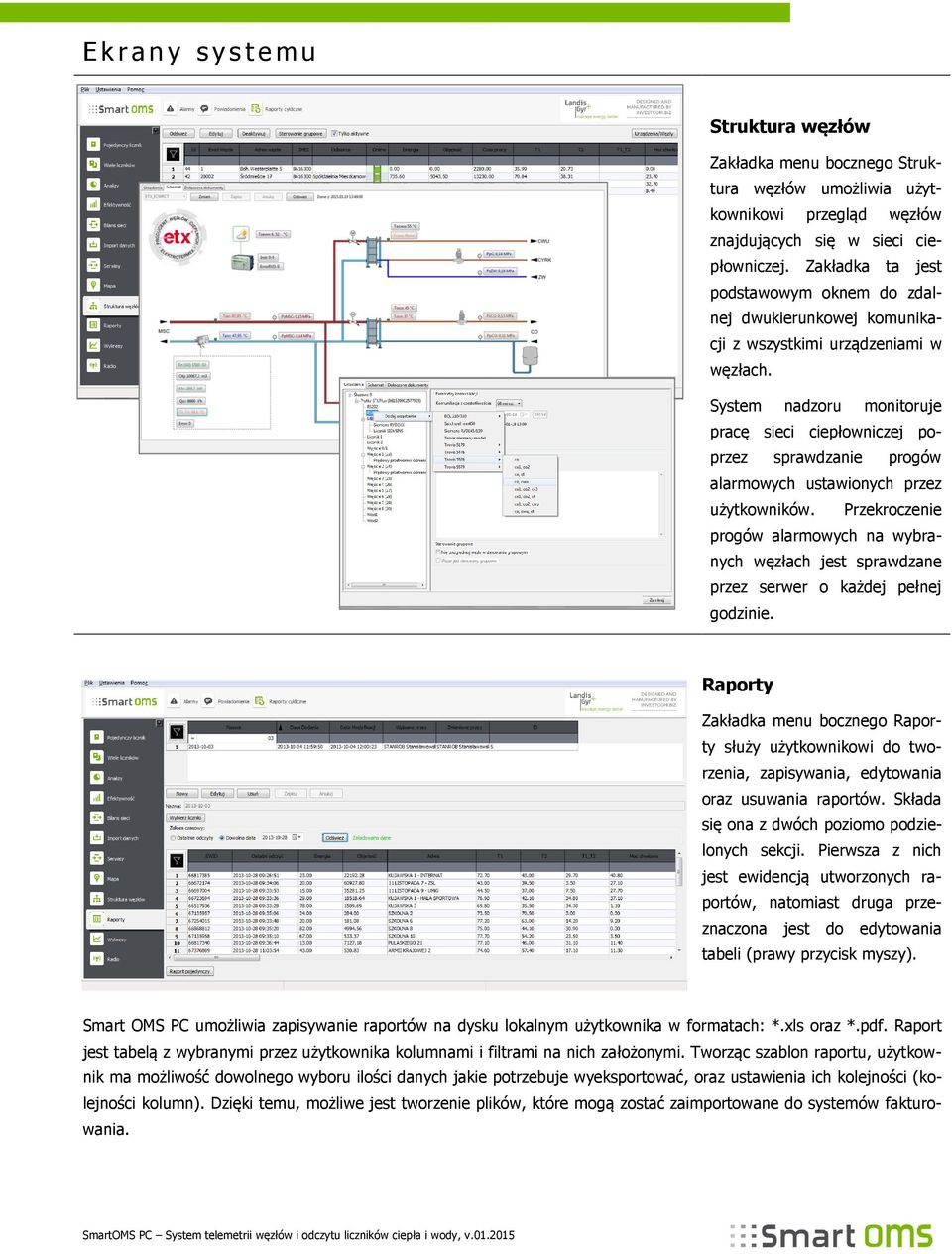

7 Ek rany systemu Struktura węzłów Zakładka menu bocznego Struktura węzłów umożliwia użytkownikowi przegląd węzłów znajdujących się w sieci ciepłowniczej. Zakładka ta jest podstawowym oknem do zdalnej dwukierunkowej komunikacji z wszystkimi urządzeniami w węzłach. System nadzoru monitoruje pracę sieci ciepłowniczej poprzez sprawdzanie progów alarmowych ustawionych przez użytkowników. Przekroczenie progów alarmowych na wybranych węzłach jest sprawdzane przez serwer o każdej pełnej godzinie. Raporty Zakładka menu bocznego Raporty służy użytkownikowi do tworzenia, zapisywania, edytowania oraz usuwania raportów. Składa się ona z dwóch poziomo podzielonych sekcji. Pierwsza z nich jest ewidencją utworzonych raportów, natomiast druga przeznaczona jest do edytowania tabeli (prawy przycisk myszy). Smart OMS PC umożliwia zapisywanie raportów na dysku lokalnym użytkownika w formatach: *.xls oraz *.pdf. Raport jest tabelą z wybranymi przez użytkownika kolumnami i filtrami na nich założonymi. Tworząc szablon raportu, użytkownik ma możliwość dowolnego wyboru ilości danych jakie potrzebuje wyeksportować, oraz ustawienia ich kolejności (kolejności kolumn). Dzięki temu, możliwe jest tworzenie plików, które mogą zostać zaimportowane do systemów fakturowania.

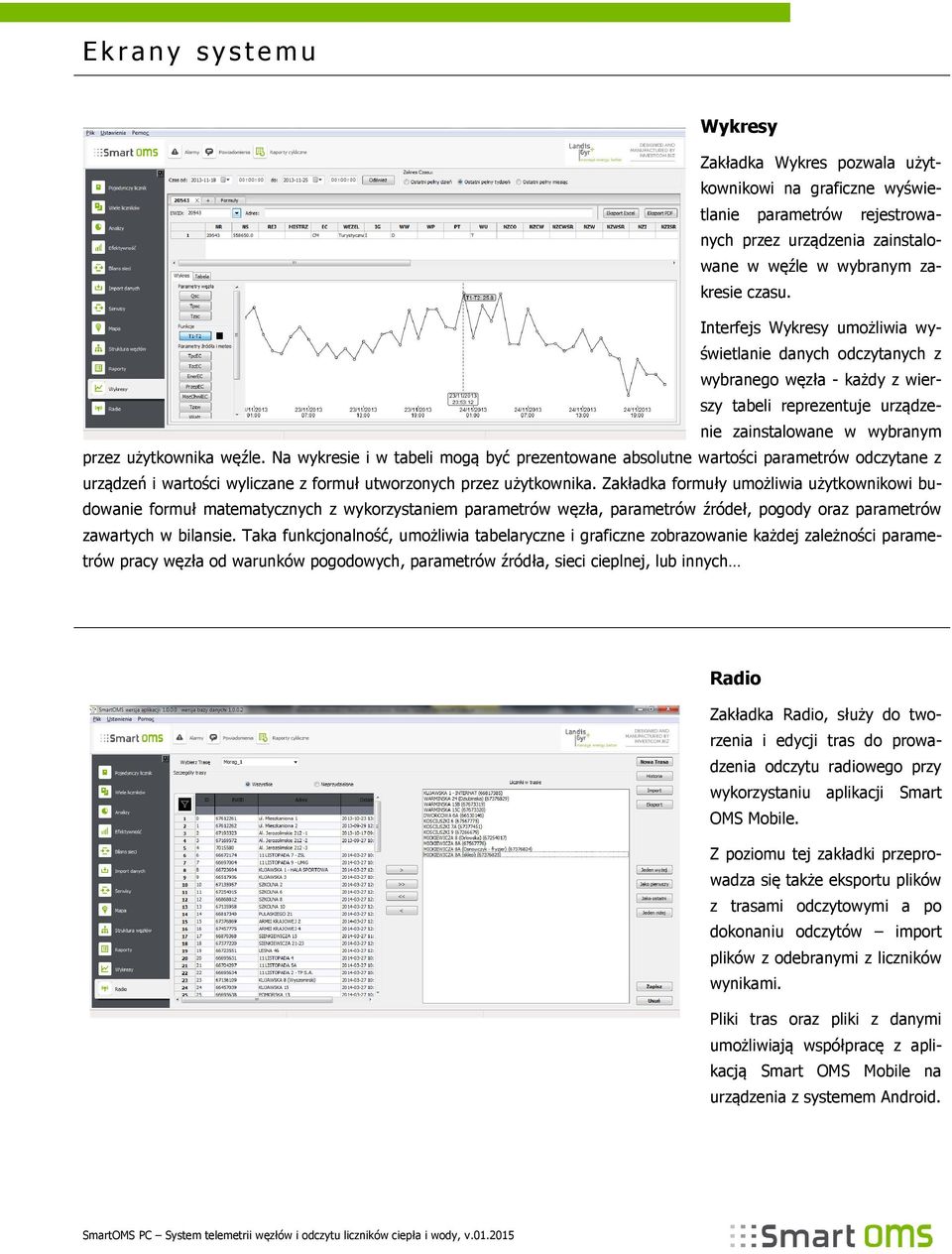

8 Ek rany systemu Wykresy Zakładka Wykres pozwala użytkownikowi na graficzne wyświetlanie parametrów rejestrowanych przez urządzenia zainstalowane w węźle w wybranym zakresie czasu. Interfejs Wykresy umożliwia wyświetlanie danych odczytanych z wybranego węzła - każdy z wierszy tabeli reprezentuje urządzenie zainstalowane w wybranym przez użytkownika węźle. Na wykresie i w tabeli mogą być prezentowane absolutne wartości parametrów odczytane z urządzeń i wartości wyliczane z formuł utworzonych przez użytkownika. Zakładka formuły umożliwia użytkownikowi budowanie formuł matematycznych z wykorzystaniem parametrów węzła, parametrów źródeł, pogody oraz parametrów zawartych w bilansie. Taka funkcjonalność, umożliwia tabelaryczne i graficzne zobrazowanie każdej zależności parametrów pracy węzła od warunków pogodowych, parametrów źródła, sieci cieplnej, lub innych Radio Zakładka Radio, służy do tworzenia i edycji tras do prowadzenia odczytu radiowego przy wykorzystaniu aplikacji Smart OMS Mobile. Z poziomu tej zakładki przeprowadza się także eksportu plików z trasami odczytowymi a po dokonaniu odczytów import plików z odebranymi z liczników wynikami. Pliki tras oraz pliki z danymi umożliwiają współpracę z aplikacją Smart OMS Mobile na urządzenia z systemem Android.

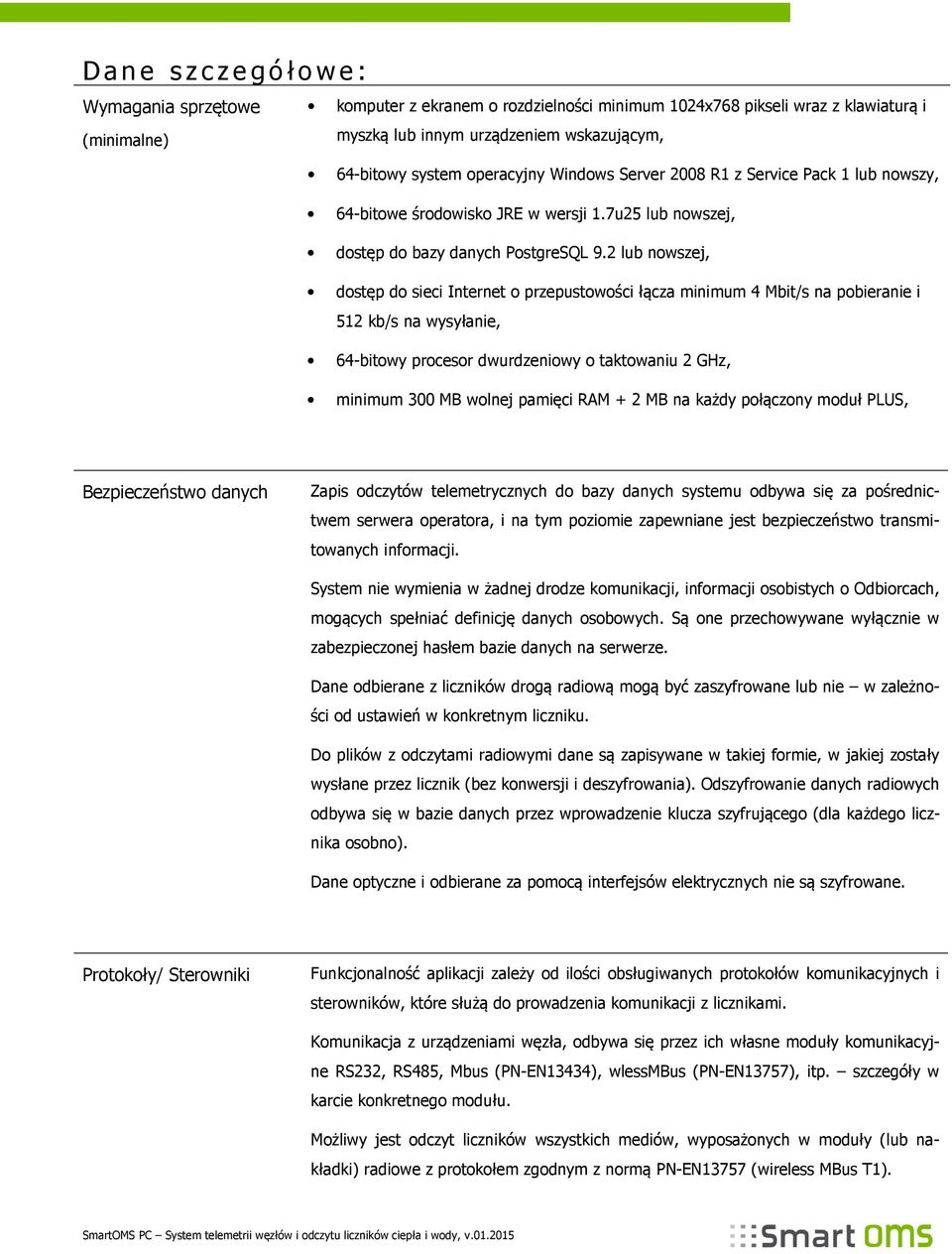

9 Dane szczegółowe: Wymagania sprzętowe (minimalne) komputer z ekranem o rozdzielności minimum 1024x768 pikseli wraz z klawiaturą i myszką lub innym urządzeniem wskazującym, 64-bitowy system operacyjny Windows Server 2008 R1 z Service Pack 1 lub nowszy, 64-bitowe środowisko JRE w wersji 1.7u25 lub nowszej, dostęp do bazy danych PostgreSQL 9.2 lub nowszej, dostęp do sieci Internet o przepustowości łącza minimum 4 Mbit/s na pobieranie i 512 kb/s na wysyłanie, 64-bitowy procesor dwurdzeniowy o taktowaniu 2 GHz, minimum 300 MB wolnej pamięci RAM + 2 MB na każdy połączony moduł PLUS, Bezpieczeństwo danych Zapis odczytów telemetrycznych do bazy danych systemu odbywa się za pośrednictwem serwera operatora, i na tym poziomie zapewniane jest bezpieczeństwo transmitowanych informacji. System nie wymienia w żadnej drodze komunikacji, informacji osobistych o Odbiorcach, mogących spełniać definicję danych osobowych. Są one przechowywane wyłącznie w zabezpieczonej hasłem bazie danych na serwerze. Dane odbierane z liczników drogą radiową mogą być zaszyfrowane lub nie w zależności od ustawień w konkretnym liczniku. Do plików z odczytami radiowymi dane są zapisywane w takiej formie, w jakiej zostały wysłane przez licznik (bez konwersji i deszyfrowania). Odszyfrowanie danych radiowych odbywa się w bazie danych przez wprowadzenie klucza szyfrującego (dla każdego licznika osobno). Dane optyczne i odbierane za pomocą interfejsów elektrycznych nie są szyfrowane. Protokoły/ Sterowniki Funkcjonalność aplikacji zależy od ilości obsługiwanych protokołów komunikacyjnych i sterowników, które służą do prowadzenia komunikacji z licznikami. Komunikacja z urządzeniami węzła, odbywa się przez ich własne moduły komunikacyjne RS232, RS485, Mbus (PN-EN13434), wlessmbus (PN-EN13757), itp. szczegóły w karcie konkretnego modułu. Możliwy jest odczyt liczników wszystkich mediów, wyposażonych w moduły (lub nakładki) radiowe z protokołem zgodnym z normą PN-EN13757 (wireless MBus T1).

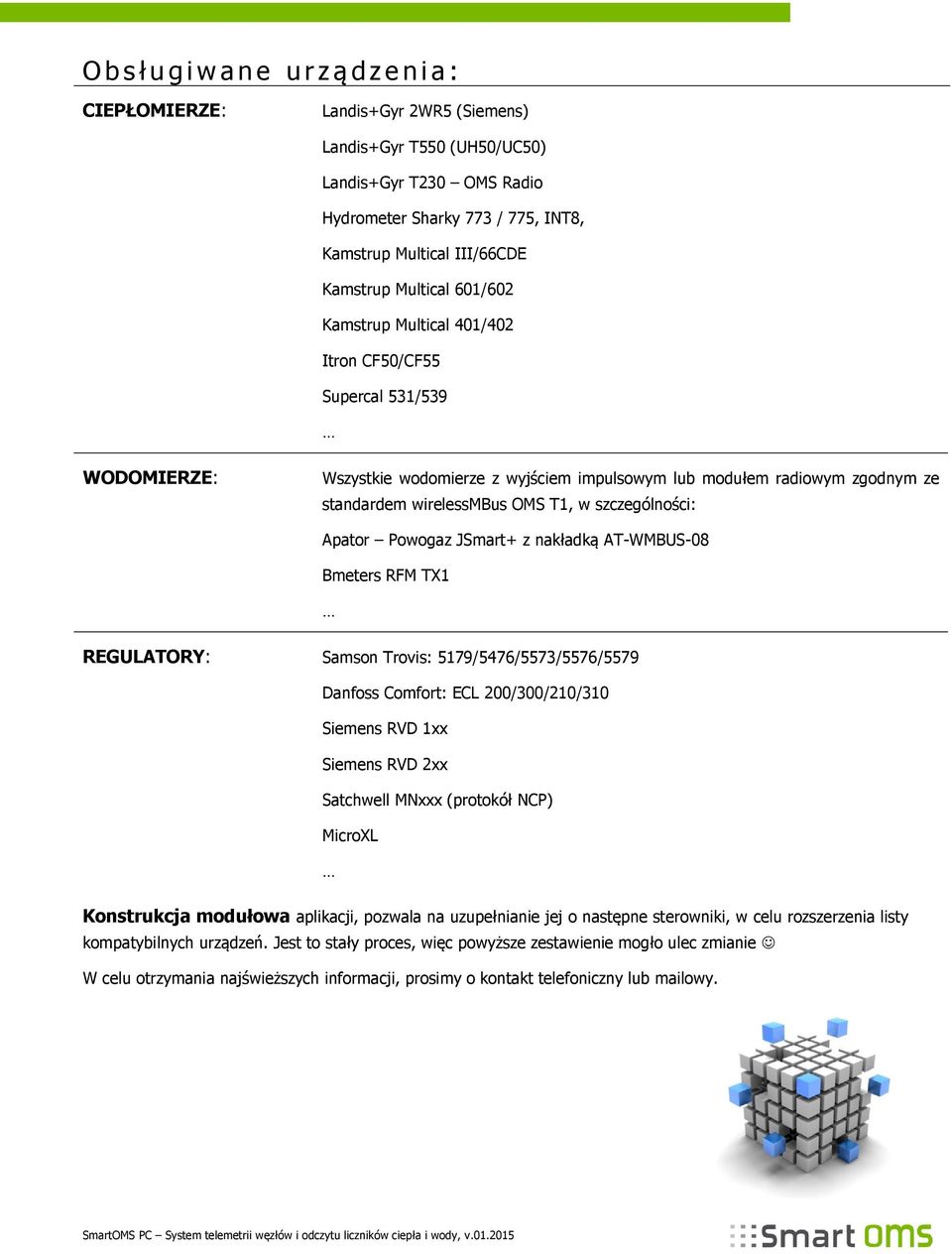

10 O bsługiwane urządzenia: CIEPŁOMIERZE: Landis+Gyr 2WR5 (Siemens) Landis+Gyr T550 (UH50/UC50) Landis+Gyr T230 OMS Radio Hydrometer Sharky 773 / 775, INT8, Kamstrup Multical III/66CDE Kamstrup Multical 601/602 Kamstrup Multical 401/402 Itron CF50/CF55 Supercal 531/539 WODOMIERZE: Wszystkie wodomierze z wyjściem impulsowym lub modułem radiowym zgodnym ze standardem wirelessmbus OMS T1, w szczególności: Apator Powogaz JSmart+ z nakładką AT-WMBUS-08 Bmeters RFM TX1 REGULATORY: Samson Trovis: 5179/5476/5573/5576/5579 Danfoss Comfort: ECL 200/300/210/310 Siemens RVD 1xx Siemens RVD 2xx Satchwell MNxxx (protokół NCP) MicroXL Konstrukcja modułowa aplikacji, pozwala na uzupełnianie jej o następne sterowniki, w celu rozszerzenia listy kompatybilnych urządzeń. Jest to stały proces, więc powyższe zestawienie mogło ulec zmianie W celu otrzymania najświeższych informacji, prosimy o kontakt telefoniczny lub mailowy.

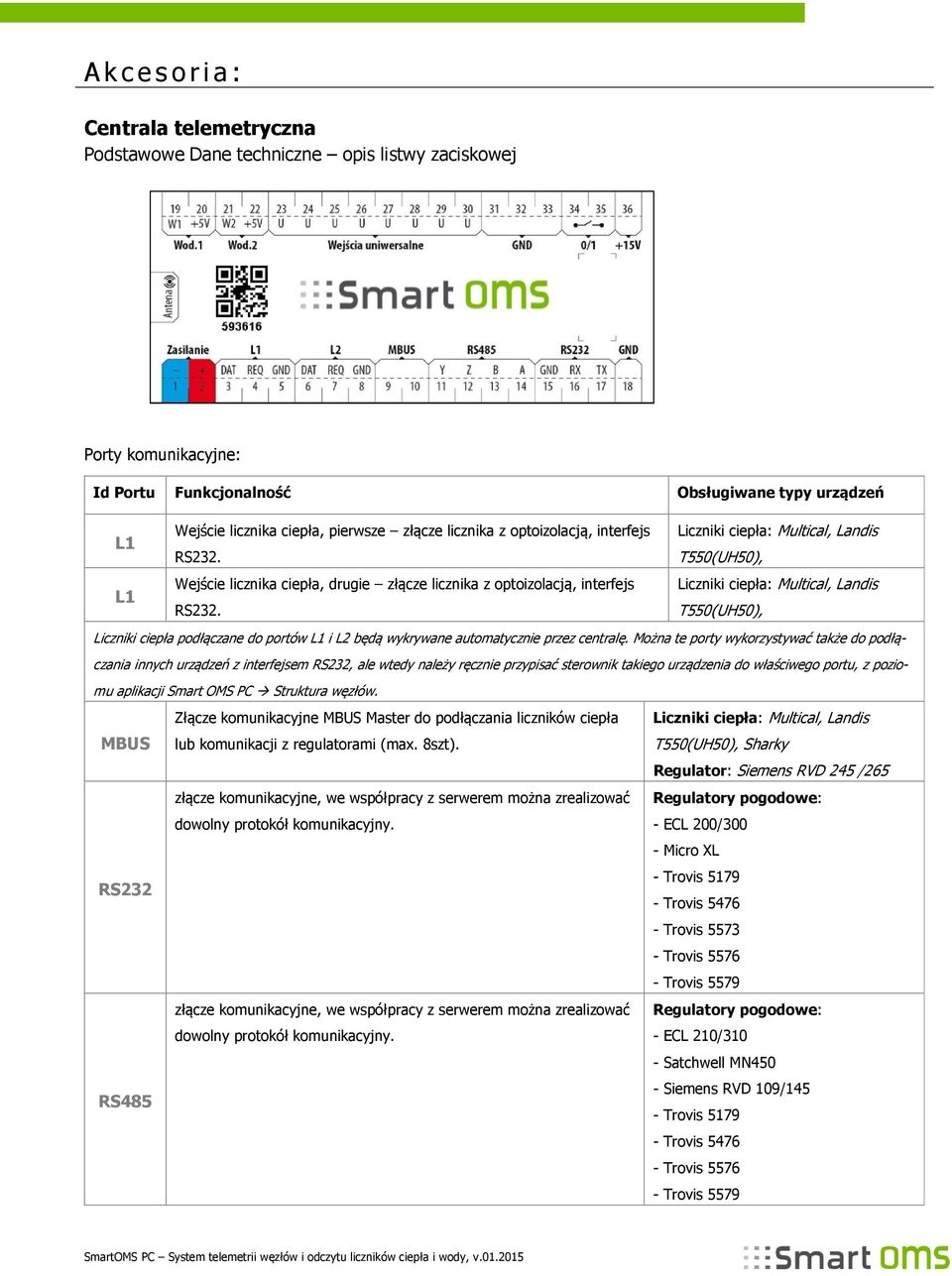

11 Akcesoria: Centrala telemetryczna Podstawowe Dane techniczne opis listwy zaciskowej Porty komunikacyjne: Id Portu Funkcjonalność Obsługiwane typy urządzeń L1 L1 Wejście licznika ciepła, pierwsze złącze licznika z optoizolacją, interfejs RS232. Wejście licznika ciepła, drugie złącze licznika z optoizolacją, interfejs RS232. Liczniki ciepła: Multical, Landis T550(UH50), Liczniki ciepła: Multical, Landis T550(UH50), Liczniki ciepła podłączane do portów L1 i L2 będą wykrywane automatycznie przez centralę. Można te porty wykorzystywać także do podłączania innych urządzeń z interfejsem RS232, ale wtedy należy ręcznie przypisać sterownik takiego urządzenia do właściwego portu, z poziomu aplikacji Smart OMS PC Struktura węzłów. Złącze komunikacyjne MBUS Master do podłączania liczników ciepła MBUS lub komunikacji z regulatorami (max. 8szt). złącze komunikacyjne, we współpracy z serwerem można zrealizować dowolny protokół komunikacyjny. RS232 złącze komunikacyjne, we współpracy z serwerem można zrealizować dowolny protokół komunikacyjny. RS485 Liczniki ciepła: Multical, Landis T550(UH50), Sharky Regulator: Siemens RVD 245 /265 Regulatory pogodowe: - ECL 200/300 - Micro XL - Trovis Trovis Trovis Trovis Trovis 5579 Regulatory pogodowe: - ECL 210/310 - Satchwell MN450 - Siemens RVD 109/145 - Trovis Trovis Trovis Trovis 5579

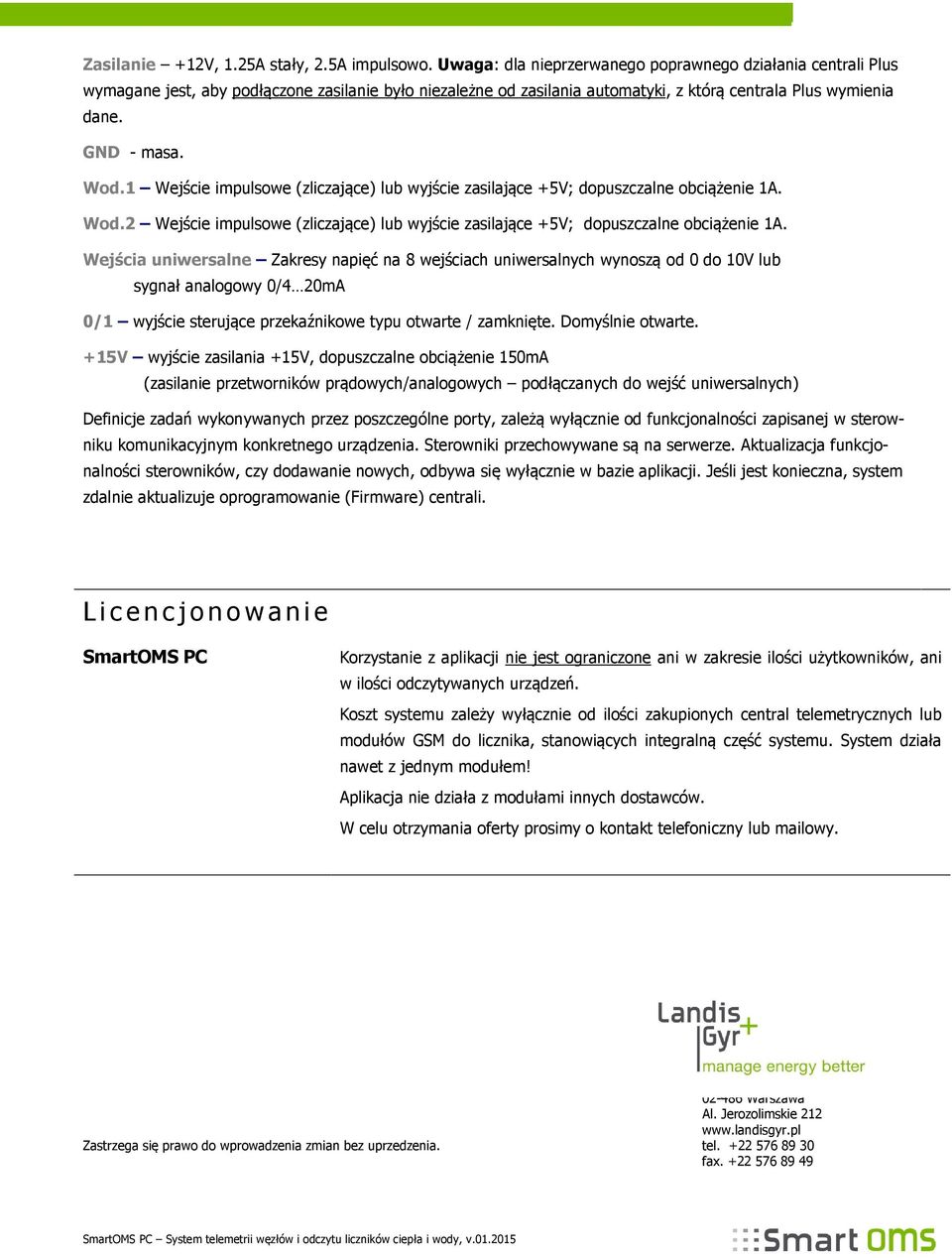

12 Zasilanie +12V, 1.25A stały, 2.5A impulsowo. Uwaga: dla nieprzerwanego poprawnego działania centrali Plus wymagane jest, aby podłączone zasilanie było niezależne od zasilania automatyki, z którą centrala Plus wymienia dane. GND - masa. Wod.1 Wejście impulsowe (zliczające) lub wyjście zasilające +5V; dopuszczalne obciążenie 1A. Wod.2 Wejście impulsowe (zliczające) lub wyjście zasilające +5V; dopuszczalne obciążenie 1A. Wejścia uniwersalne Zakresy napięć na 8 wejściach uniwersalnych wynoszą od 0 do 10V lub sygnał analogowy 0/4 20mA 0/1 wyjście sterujące przekaźnikowe typu otwarte / zamknięte. Domyślnie otwarte. +15V wyjście zasilania +15V, dopuszczalne obciążenie 150mA (zasilanie przetworników prądowych/analogowych podłączanych do wejść uniwersalnych) Definicje zadań wykonywanych przez poszczególne porty, zależą wyłącznie od funkcjonalności zapisanej w sterowniku komunikacyjnym konkretnego urządzenia. Sterowniki przechowywane są na serwerze. Aktualizacja funkcjonalności sterowników, czy dodawanie nowych, odbywa się wyłącznie w bazie aplikacji. Jeśli jest konieczna, system zdalnie aktualizuje oprogramowanie (Firmware) centrali. Licencjonowanie SmartOMS PC Korzystanie z aplikacji nie jest ograniczone ani w zakresie ilości użytkowników, ani w ilości odczytywanych urządzeń. Koszt systemu zależy wyłącznie od ilości zakupionych central telemetrycznych lub modułów GSM do licznika, stanowiących integralną część systemu. System działa nawet z jednym modułem! Aplikacja nie działa z modułami innych dostawców. W celu otrzymania oferty prosimy o kontakt telefoniczny lub mailowy. Zastrzega się prawo do wprowadzenia zmian bez uprzedzenia. Landis+Gyr Sp. z o.o Warszawa Al. Jerozolimskie tel fax
