1 ZEP-INFO Sp. z o.o. INSTRUKCJA KORZYSTANIA Z PROGRAMU REN3-analiza ZEP-INFO Sp. z o.o. Al. Marszałka Józefa Piłsudskiego Płock 1

2 SPIS TREŚCI 1 Program REN3 analiza Środowisko pracy Instalacja programu Uruchomienie i eksploatacja oprogramowania..3 2 Konfiguracja rejestratora Ustawienia ogólne Ustawienie parametrów wg normy PN-EN Ustawienia dla harmonicznych napięcia Profile ustawieo Konfiguracja portu komunikacyjnego RS232/ Odczyt zarejestrowanych danych Odczyt danych z rejestratora Odczyt danych z pliku..7 4 Prezentacja danych Bieżące wartości chwilowych napięd, prądów i przesunięd fazowych Wykresy czasowe napięd i prądów Wykresy wskazowe Wykres czasowy współczynnika asymetrii Wykresy czasowe energii, mocy czynnych biernych i pozornych Wykres współczynnika mocy Wykres długookresowego współczynnika migotania Wykres współczynnika THD U, THD I dla harmonicznych napięcia i prądu 13 5 Analiza zdarzeń Analiza zdarzeo Zapady Przerwy w zasilaniu Przepięcia Częstotliwośd przekroczenia Raport zgodności z normą PN-EN Raport zgodności z profilem użytkownika/kontraktu Informacje dodatkowe Serwis.18 2

3 1 Program REN3 analiza 1.1 Środowisko pracy Program REN 3 analiza pracuje w środowisku Windows XP/7. Wymagana pamięd RAM 1GB i 20MB wolnego miejsca na dysku. Wymagane złącze RS232 lub konwerter USB/RS232 Framework 3.5 lub nowszy 1.2 Instalacja programu Program REN3 analiza instalujemy z dysku instalacyjnego uruchamiając ikonę setup.exe. Po zakooczonej instalacji w menu start pojawi się belka z opisem REN3- analiza oraz na pulpicie pojawi się ikona programu. Do poprawnej instalacji programu niezbędne jest podłączenie komputera do sieci Internet w celu aktualizacji Framework do ver 3.5 lub wyższej. 1.3 Uruchomienie i eksploatacja oprogramowania Program uruchamiamy klikając na ikonę REN3-analiza. Następnie mamy trzy możliwości: Chcemy przeglądad dane archiwalne czy dokonad odczytu rejestratora. Zakładka Dane. Możemy też dokonad podglądu bieżących pomiarów jeżeli rejestrator jest podłączony Zakładka Narzędzia -> Monitor Możemy skonfigurowad rejestrator do pracy Zakładka Konfiguracja 2 Konfiguracja rejestratora 2.1 Ustawienia ogólne Zakładka Ustawienia konfiguracji -> Nowa -> Odczytaj z pliku pozwala na parametryzację wartości mierzonych oraz progów wykrywania zdarzeo dla parametrów ustawianych zgodnie z kontraktem bądź potrzebami użytkownika. 3

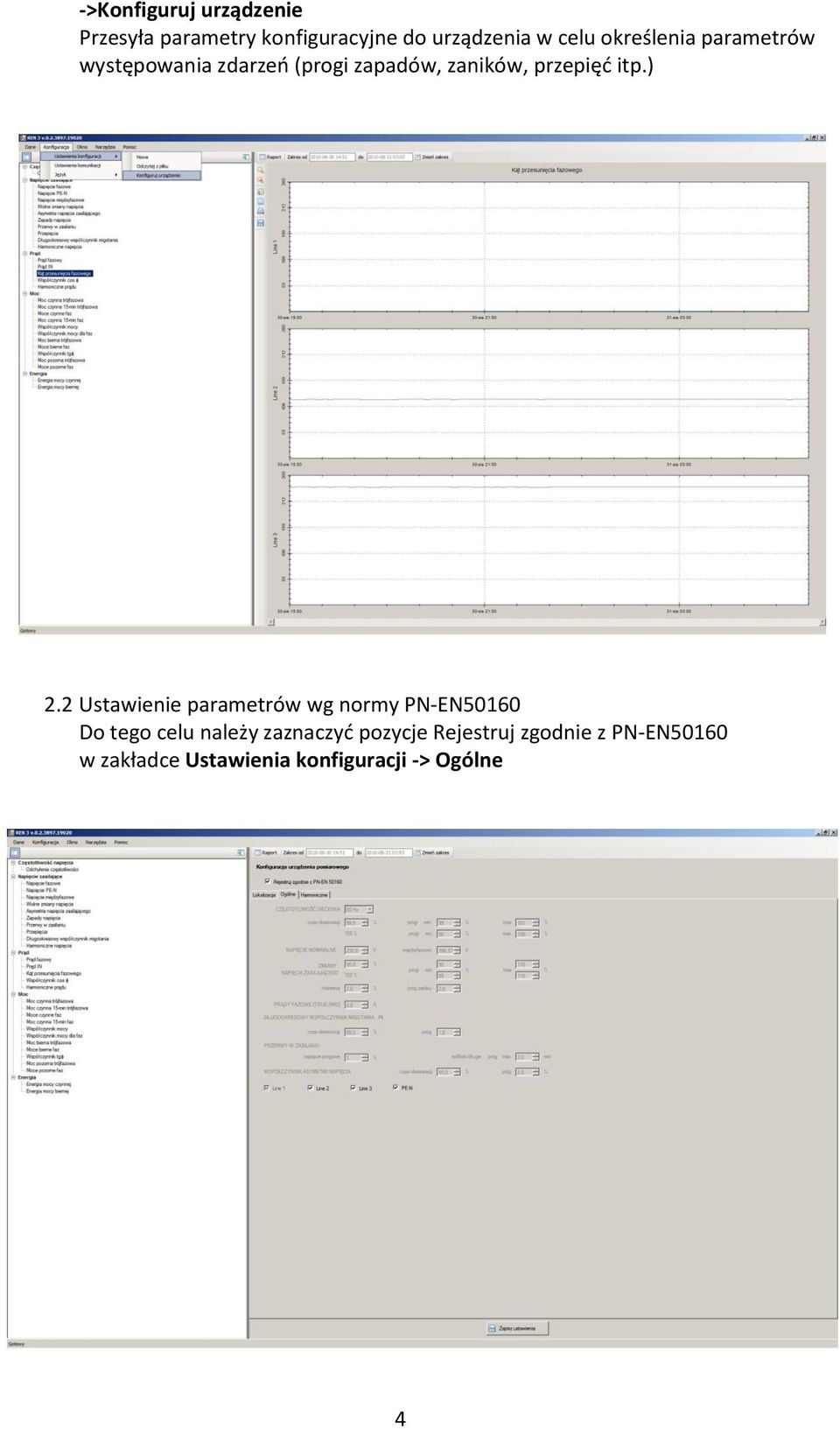

4 ->Konfiguruj urządzenie Przesyła parametry konfiguracyjne do urządzenia w celu określenia parametrów występowania zdarzeo (progi zapadów, zaników, przepięd itp.) 2.2 Ustawienie parametrów wg normy PN-EN50160 Do tego celu należy zaznaczyd pozycje Rejestruj zgodnie z PN-EN50160 w zakładce Ustawienia konfiguracji -> Ogólne 4

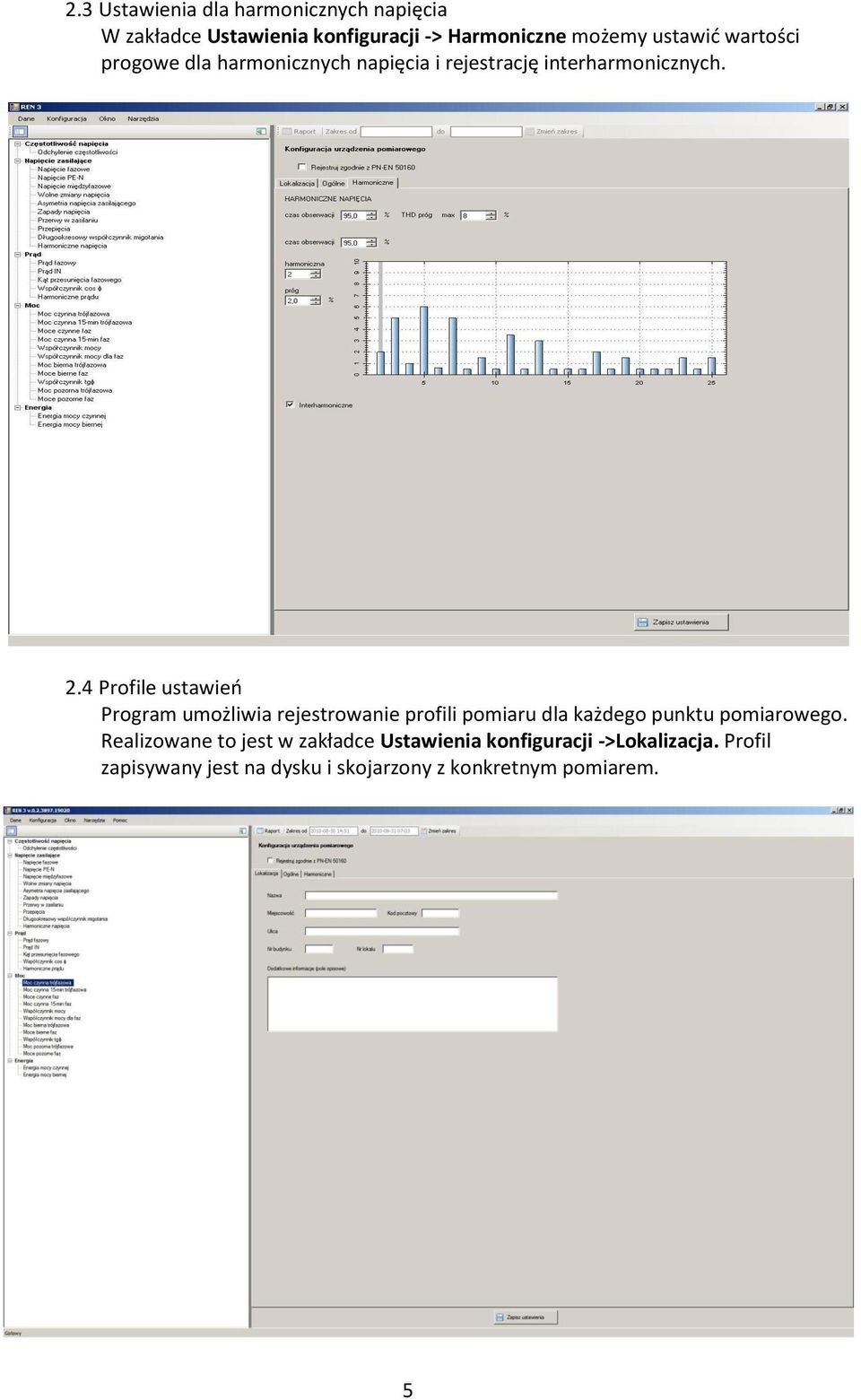

5 2.3 Ustawienia dla harmonicznych napięcia W zakładce Ustawienia konfiguracji -> Harmoniczne możemy ustawid wartości progowe dla harmonicznych napięcia i rejestrację interharmonicznych. 2.4 Profile ustawieo Program umożliwia rejestrowanie profili pomiaru dla każdego punktu pomiarowego. Realizowane to jest w zakładce Ustawienia konfiguracji ->Lokalizacja. Profil zapisywany jest na dysku i skojarzony z konkretnym pomiarem. 5

6 2.5 Konfiguracja portu komunikacyjnego RS232/485 Urządzenie wyposażone jest w przełączany port komunikacyjny typy RS232 lub RS485 na potrzeby zarządzania urządzeniem i odczytem danych. Menu Konfiguracja -> Ustawienia Komunikacji 3 Odczyt zarejestrowanych danych 3.1 Odczyt danych z rejestratora Korzystając z zakładki Menu Dane -> Odczytaj z urządzenia (wczytujemy dane zarejestrowane w urządzeniu) Uwaga rejestrator musi byd połączony kablem RS232 lub RS485 z komputerem i włączony do zasilania 6

7 3.2 Odczyt danych z pliku Korzystając z zakładki Menu Dane -> Odczytaj z pliku (wczytujemy dane archiwalne do przeglądu i analizy. 7

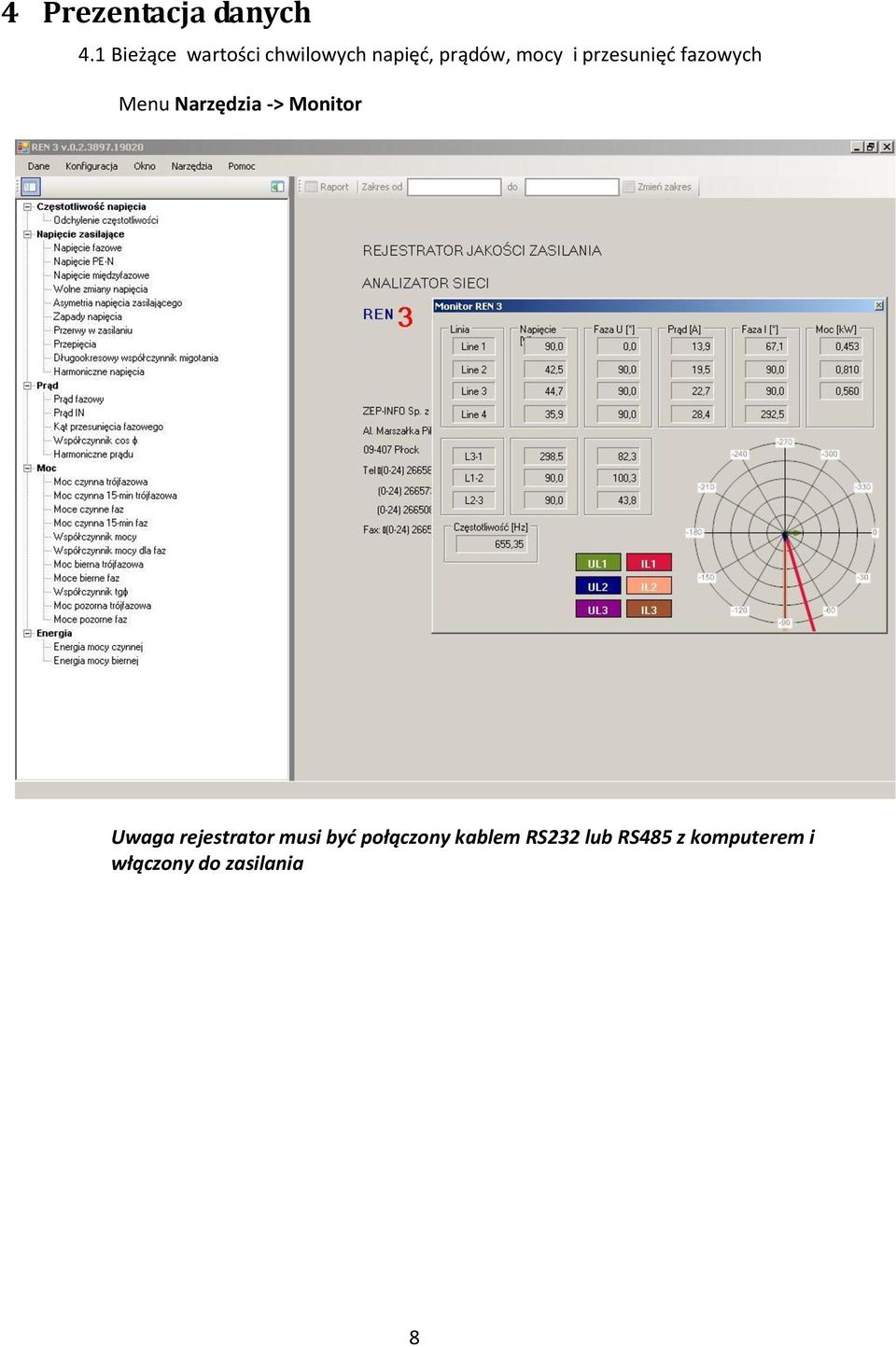

8 4 Prezentacja danych 4.1 Bieżące wartości chwilowych napięd, prądów, mocy i przesunięd fazowych Menu Narzędzia -> Monitor Uwaga rejestrator musi byd połączony kablem RS232 lub RS485 z komputerem i włączony do zasilania 8

9 4.2 Wykresy czasowe napięd i prądów Ustawiając wskaźnik na wybranym parametrze napięciowym bądź prądowym z drzewka parametrów po lewej stronie ekranu otrzymamy wykres czasowy zmierzonego parametru w okresie pomiarowym. Każdy wykres można zapisad jako zrzut ekranu z wykresem (belka z przyciskami po lewej stronie wykresu) 9

10 4.3 Wykresy wskazowe napięd i prądów Ustawiając wskaźnik na wybranym parametrze napięciowym z drzewka parametrów po lewej stronie ekranu otrzymamy wykres czasowy zmierzonego parametru w okresie pomiarowym. Klikając dwukrotnie lewym klawiszem myszki wyświetlamy wykres wskazowy dla miejsca położenia kursora 4.4 Wykres czasowy współczynnika asymetrii Ustawiając wskaźnik na Asymetria napięcia w drzewku po lewej stronie ekranu otrzymamy wykres czasowy zmierzonego parametru w okresie pomiarowym. 10

11 4.5 Wykresy czasowe energii, mocy czynnych, biernych i pozornych Ustawiając wskaźnik na wybranym parametrze energii lub mocy z drzewka parametrów po lewej stronie ekranu otrzymamy wykres czasowy zmierzonego parametru w okresie pomiarowym 4.6 Wykres czasowy współczynnika mocy Ustawiając wskaźnik na parametrze współczynnik mocy z drzewka parametrów po lewej stronie ekranu otrzymamy wykres czasowy zmierzonego parametru w okresie pomiarowym 11

12 4.7 Wykres długookresowego współczynnika migotania Ustawiając wskaźnik na parametrze długookresowy współczynnik z drzewka parametrów po lewej stronie ekranu otrzymamy wykres czasowy zmierzonego parametru w okresie pomiarowym. 12

13 4.8 Wykres współczynnika THD U, THD I dla harmonicznych napięcia i prądu Ustawiając wskaźnik na parametrze harmoniczne napięcia lub harmoniczne prądu z drzewka parametrów po lewej stronie ekranu otrzymamy wykres czasowy zmierzonego parametru THDu lub THDi w okresie pomiarowym. Klikając dwukrotnie myszką otrzymamy zawartośd poszczególnych harmonicznych i interharmonicznych w miejscu ustawienia kursora 13

14 5 Analiza zdarzeń Tabelę zdarzeo w każdym przypadku można wyeksportowad do Exela w celu dalszej analizy (pionowa belka z przyciskami po lewej stronie tabeli przycisk zapis do exela) 5.1 Analiza zdarzeo Jako zdarzenia rejestrowane są zapady, przepięcia i przerwy w zasilaniu. Ustawiając kursor na napięcie zasilające wyświetli się tabela z zarejestrowanymi wszystkimi zdarzeniami 14

15 5.1.1 Zapady Ustawiając wskaźnik na parametrze zapady napięcia z drzewka parametrów po lewej stronie ekranu otrzymamy tabelę z czasową rejestracją zdarzeo wskazanego parametru w okresie pomiarowym Przerwy w zasilaniu Ustawiając wskaźnik na parametrze przerwy w zasilaniu z drzewka parametrów po lewej stronie ekranu otrzymamy tabelę z czasową rejestracją zdarzeo wskazanego parametru w okresie pomiarowym. 15

16 5.1.3 Przepięcia Ustawiając wskaźnik na parametrze przepięcia z drzewka parametrów po lewej stronie ekranu otrzymamy tabelę z czasową rejestracją zdarzeo wskazanego parametru w okresie pomiarowym Częstotliwośd przekroczenia 16

17 5.2 Raport zgodności z normą PN-EN50160 W przypadku gdy wybraliśmy w konfiguracji opcję zgodnie z norma PN-EN wygenerowany zostanie raport z wybranego ciągłego okresu pomiarowego równego 7 kolejnym dobom z zachowaniem sprawdzenia zgodności z wymogami normy. Wydruk raportu (przycisk drukuj na pionowej belce po lewej stronie raportu) 17

18 5.3 Raport zgodności z profilem użytkownika/kontraktu W przypadku gdy wybraliśmy w konfiguracji opcję użytkownika wygenerowany zostanie raport z wybranego ciągłego okresu pomiarowego (można wybrad okres pomiarowy do raportu) z zachowaniem sprawdzenia zgodności z zadeklarowanymi przez użytkownika progami mierzonych parametrów. 9 Informacje dodatkowe Serwis Wytwórcą przyrządu i oprogramowania jest : ZEP-INFO Sp. z o.o. Al. Marszałka Piłsudskiego Płock Tel (0-24) Sekretariat (0-24) Dział Handlowy (0-24) Serwis Fax: (0-24) Producent prowadzi serwis gwarancyjny i pogwarancyjny. 18
