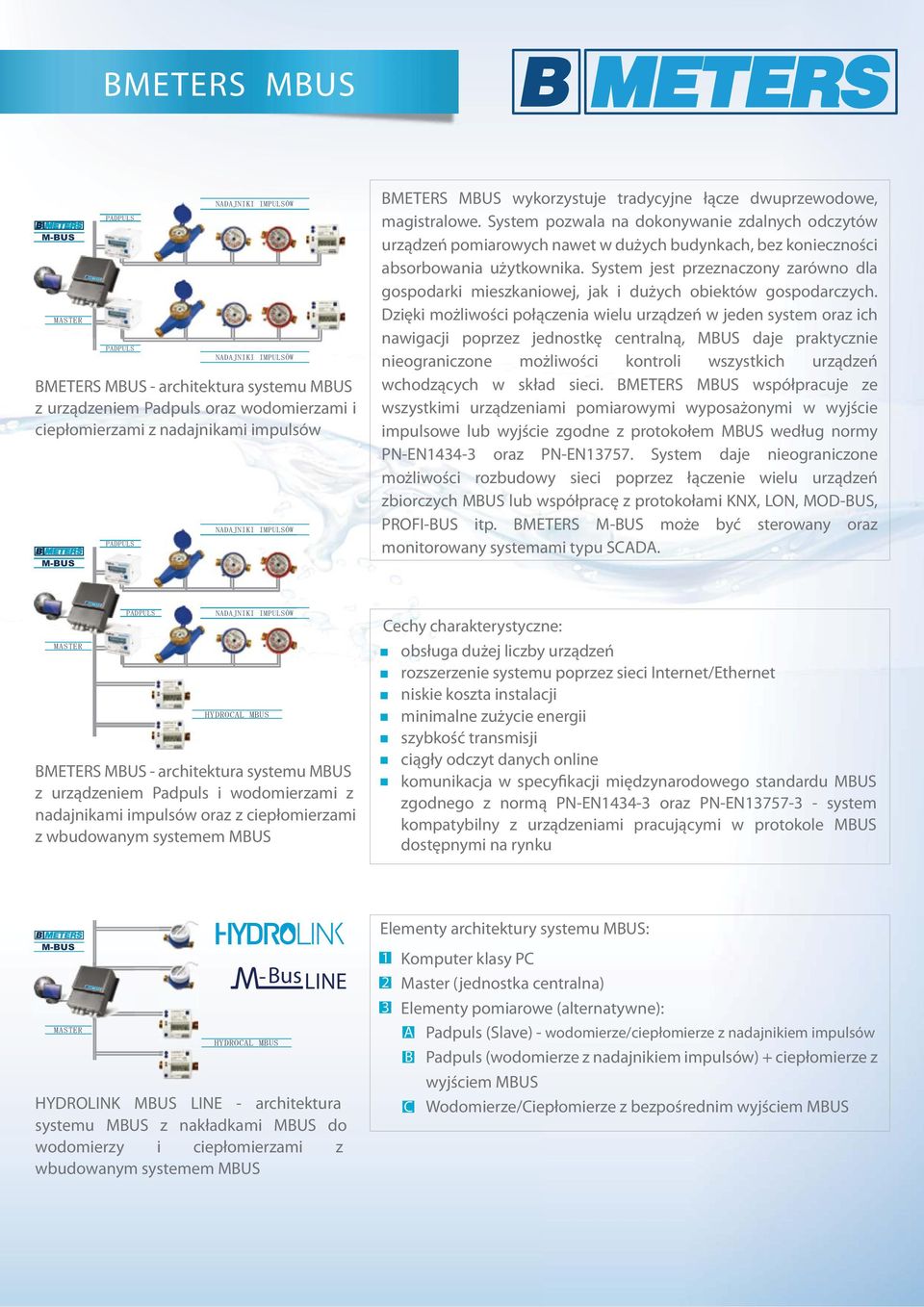

1 BMETERS MBUS BMETERS MBUS - architektura systemu MBUS z urządzeniem Padpuls oraz wodomierzami i ciepłomierzami z nadajnikami impulsów BMETERS MBUS wykorzystuje tradycyjne łącze dwuprzewodowe, magistralowe. System pozwala na dokonywanie zdalnych odczytów urządzeń pomiarowych nawet w dużych budynkach, bez konieczności absorbowania użytkownika. System jest przeznaczony zarówno dla gospodarki mieszkaniowej, jak i dużych obiektów gospodarczych. zięki możliwości połączenia wielu urządzeń w jeden system oraz ich nawigacji poprzez jednostkę centralną, MBUS daje praktycznie nieograniczone możliwości kontroli wszystkich urządzeń wchodzących w skład sieci. BMETERS MBUS współpracuje ze wszystkimi urządzeniami pomiarowymi wyposażonymi w wyjście impulsowe lub wyjście zgodne z protokołem MBUS według normy PN-EN oraz PN-EN System daje nieograniczone możliwości rozbudowy sieci poprzez łączenie wielu urządzeń zbiorczych MBUS lub współpracę z protokołami KNX, LON, MO-BUS, PROFI-BUS itp. BMETERS może być sterowany oraz monitorowany systemami typu SCAA. BMETERS MBUS - architektura systemu MBUS z urządzeniem Padpuls i wodomierzami z nadajnikami impulsów oraz z ciepłomierzami z wbudowanym systemem MBUS obsługa dużej liczby urządzeń rozszerzenie systemu poprzez sieci Internet/Ethernet niskie koszta instalacji minimalne zużycie energii szybkość transmisji ciągły odczyt danych online komunikacja w specyfikacji międzynarodowego standardu MBUS zgodnego z normą PN-EN oraz PN-EN system kompatybilny z urządzeniami pracującymi w protokole MBUS dostępnymi na rynku Elementy architektury systemu MBUS: -Bus LINE YROLINK MBUS LINE - architektura systemu MBUS z nakładkami MBUS do wodomierzy i ciepłomierzami z wbudowanym systemem MBUS Komputer klasy PC Master (jednostka centralna) Elementy pomiarowe (alternatywne): A Padpuls (Slave) - wodomierze/ciepłomierze z nadajnikiem impulsów B C Padpuls (wodomierze z nadajnikiem impulsów) + ciepłomierze z wyjściem MBUS odomierze/ciepłomierze z bezpośrednim wyjściem MBUS

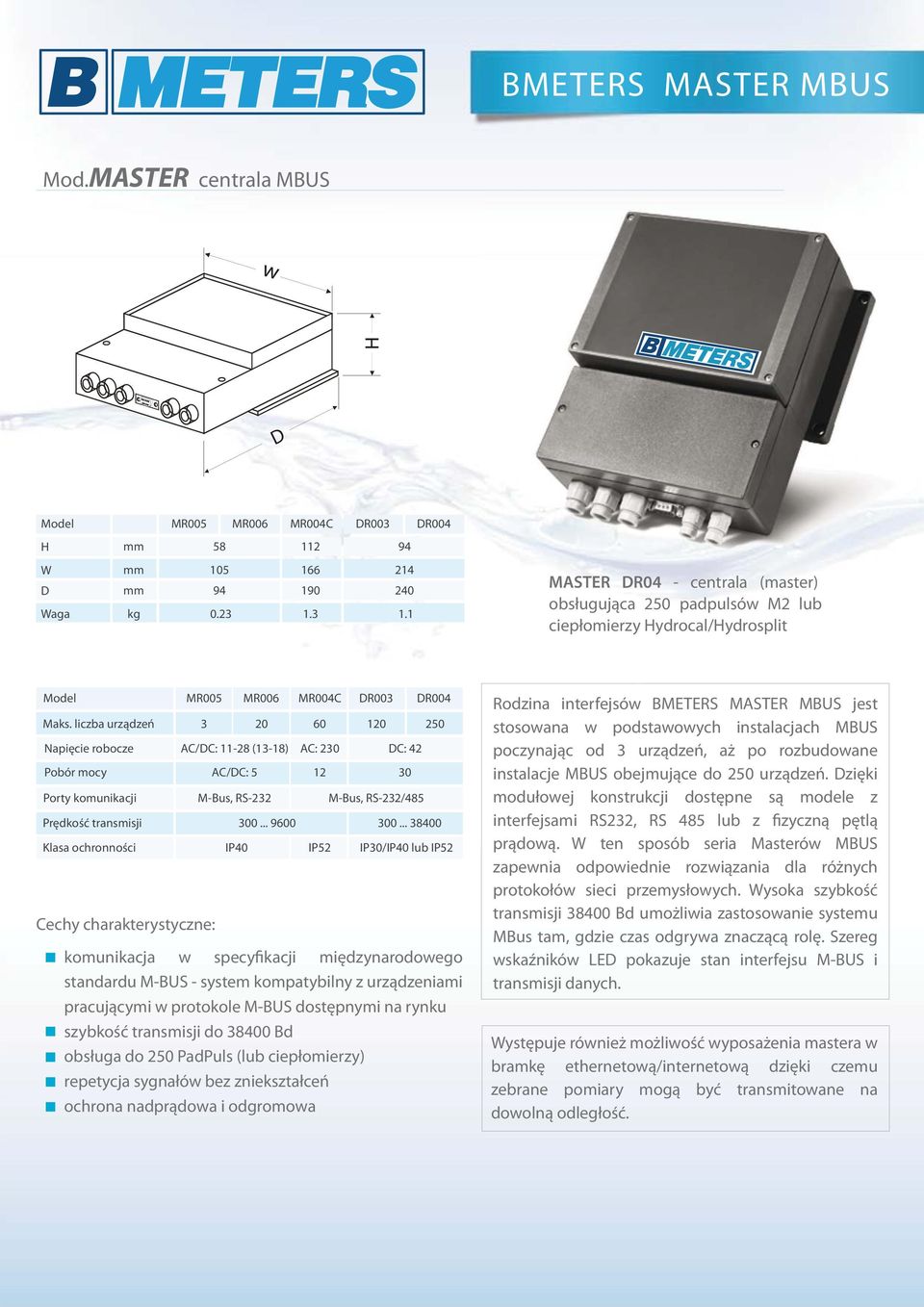

2 BMETERS MASTER MBUS Mod. MASTER centrala MBUS w Model MR005 MR006 MR004C R003 R aga kg MASTER R04 - centrala (master) obsługująca 250 padpulsów M2 lub ciepłomierzy ydrocal/ydrosplit Model MR005 MR006 MR004C R003 R004 Maks. liczba urządzeń Napięcie robocze AC/C: (13-18) AC: 230 C: 42 Pobór mocy AC/C: Porty komunikacji Prędkość transmisji M-Bus, RS-232 IP IP52 M-Bus, RS-232/ IP30/IP40 lub IP52 komunikacja w specyfikacji międzynarodowego standardu - system kompatybilny z urządzeniami pracującymi w protokole dostępnymi na rynku szybkość transmisji do Bd obsługa do 250 PadPuls (lub ciepłomierzy) repetycja sygnałów bez zniekształceń ochrona nadprądowa i odgromowa Rodzina interfejsów BMETERS MASTER MBUS jest stosowana w podstawowych instalacjach MBUS poczynając od 3 urządzeń, aż po rozbudowane instalacje MBUS obejmujące do 250 urządzeń. zięki modułowej konstrukcji dostępne są modele z interfejsami RS232, RS 485 lub z fizyczną pętlą prądową. ten sposób seria Masterów MBUS zapewnia odpowiednie rozwiązania dla różnych protokołów sieci przemysłowych. ysoka szybkość transmisji Bd umożliwia zastosowanie systemu MBus tam, gdzie czas odgrywa znaczącą rolę. Szereg wskaźników LE pokazuje stan interfejsu i transmisji danych. ystępuje również możliwość wyposażenia mastera w bramkę ethernetową/internetową dzięki czemu zebrane pomiary mogą być transmitowane na dowolną odległość.

3 BMETERS MASTER MBUS Mod. PAPULS konwerter impuls/mbus PAPULS M2 - konwerter impuls / MBUS dla dwóch urządzeń z nadajnikami impulsów Model M1 M2 M4* aga kg * występuje również wersja z wyświetlaczem LC (M4L) 0.23 Model M1 M2 M4* Maks. liczba wejść imp. szt Prędkość transmisji Bd IP54 * występuje również wersja z wyświetlaczem LC (M4L) IP54 / IP65 IP40 PAPULS M4 - konwerter impuls / MBUS dla czterech urządzeń z nadajnikami impulsów (na zdjęciu wersja z LC - M4L) Bmeters PadPlus serii M1, M2 to adaptery (impuls/) z możliwością obsługi kolejno 1 lub 2 urządzeń pomiarowych wyposażonych w wyjście impulsowe. PadPuls M4 posiada możliwość obsługi do 4-ch urządzeń, dodatkowo może być wyposażony w wyświetlacz ciekłokrystaliczny (M4L), który daje możliwość odczytu danych obsługiwanych urządzeń. Padpulsy M1, M2, M4 mogą być spięte w sieci od 3 do 250 sztuk za pomocą centrali. ejścia zliczające PadPulsów są w pełni konfigurowalne. Istnieje możliwość zainstalowania urządzeń na funkcjonującej już instalacji. PadPuls obsługuje dwie taryfy energetyczne. szystkie odczyty są archiwizowane zgodnie z wewnętrznym kalendarzem. komunikacja w specyfikacji międzynarodowego standardu - system kompatybilny z urządzeniami pracującymi w protokole dostępnymi na rynku 1-, 2- lub 4-kanałowe wejście impulsowe obsługa 2 taryf - sterowanie częstotliwością kalendarz wewnętrzny oraz możliwość datowania danych dwa źródła zasilania (bateryjne oraz sieciowe) montaż naścienny lub na szynie IN wewnętrzna pamięć EEPROM przechowująca odczyty budowana bateria zapewnia pełne działanie adaptera impulsowego nawet w przypadku awarii sieci. odatkowym zabezpieczeniem jest zachowywanie odczytów pomiarowych w pamięci EEPROM.

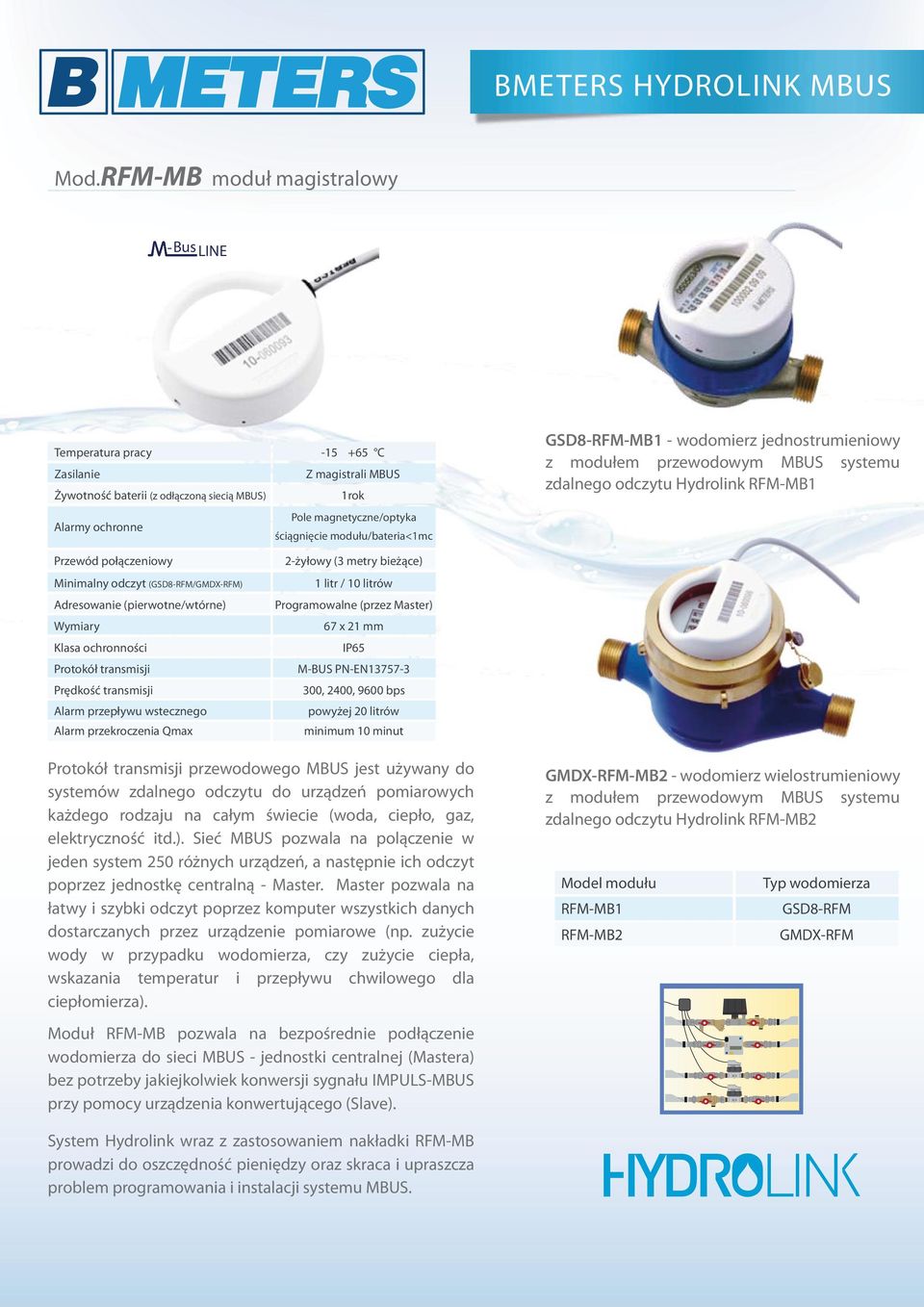

4 BMETERS YROLINK MBUS Mod. RFM-MB moduł magistralowy -Bus LINE Temperatura pracy Zasilanie Żywotność baterii (z odłączoną siecią MBUS) Alarmy ochronne Przewód połączeniowy Minimalny odczyt (GS8-RFM/GMX-RFM) Adresowanie (pierwotne/wtórne) ymiary Protokół transmisji Prędkość transmisji Alarm przepływu wstecznego Alarm przekroczenia Qmax C Z magistrali MBUS 1rok Pole magnetyczne/optyka ściągnięcie modułu/bateria<1mc 2-żyłowy (3 metry bieżące) 1 litr / 10 litrów Programowalne (przez Master) 67 x 21 IP65 PN-EN , 2400, 9600 bps powyżej 20 litrów minimum 10 minut GS8-RFM-MB1 - wodomierz jednostrumieniowy z modułem przewodowym MBUS systemu zdalnego odczytu ydrolink RFM-MB1 Protokół transmisji przewodowego MBUS jest używany do systemów zdalnego odczytu do urządzeń pomiarowych każdego rodzaju na całym świecie (woda, ciepło, gaz, elektryczność itd.). Sieć MBUS pozwala na polączenie w jeden system 250 różnych urządzeń, a następnie ich odczyt poprzez jednostkę centralną - Master. Master pozwala na łatwy i szybki odczyt poprzez komputer wszystkich danych dostarczanych przez urządzenie pomiarowe (np. zużycie wody w przypadku wodomierza, czy zużycie ciepła, wskazania temperatur i przepływu chwilowego dla ciepłomierza). GMX-RFM-MB2 - wodomierz wielostrumieniowy z modułem przewodowym MBUS systemu zdalnego odczytu ydrolink RFM-MB2 Model modułu RFM-MB1 RFM-MB2 Typ wodomierza GS8-RFM GMX-RFM Moduł RFM-MB pozwala na bezpośrednie podłączenie wodomierza do sieci MBUS - jednostki centralnej (Mastera) bez potrzeby jakiejkolwiek konwersji sygnału IMPULS-MBUS przy pomocy urządzenia konwertującego (Slave). System ydrolink wraz z zastosowaniem nakładki RFM-MB prowadzi do oszczędność pieniędzy oraz skraca i upraszcza problem programowania i instalacji systemu MBUS.

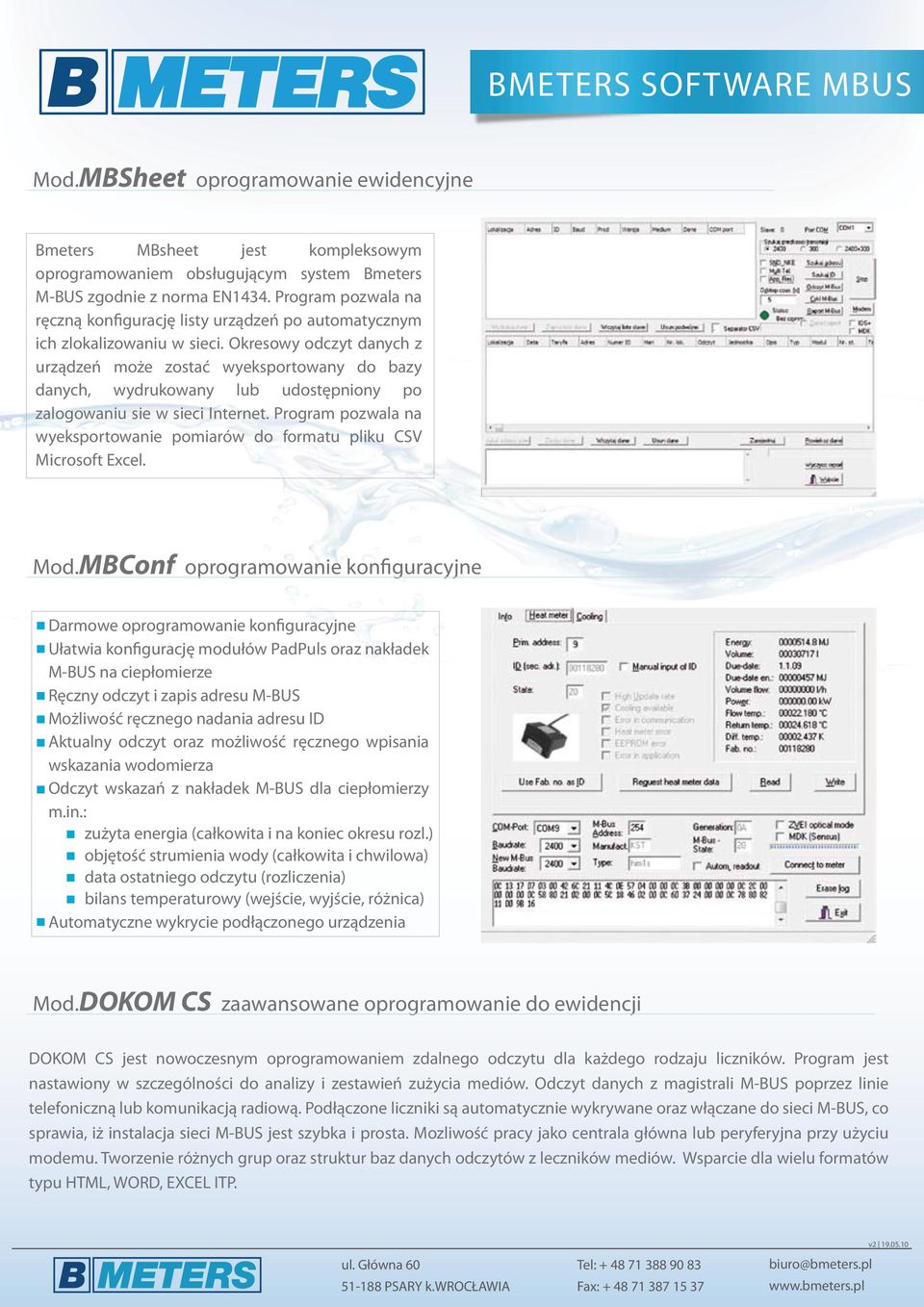

5 BMETERS SOFTARE MBUS Mod. MBSheet oprogramowanie ewidencyjne Bmeters MBsheet jest kompleksowym oprogramowaniem obsługującym system Bmeters zgodnie z norma EN1434. Program pozwala na ręczną konfigurację listy urządzeń po automatycznym ich zlokalizowaniu w sieci. Okresowy odczyt danych z urządzeń może zostać wyeksportowany do bazy danych, wydrukowany lub udostępniony po zalogowaniu sie w sieci Internet. Program pozwala na wyeksportowanie pomiarów do formatu pliku CSV Microsoft Excel. Mod. MBConf oprogramowanie konfiguracyjne armowe oprogramowanie konfiguracyjne Ułatwia konfigurację modułów PadPuls oraz nakładek na ciepłomierze Ręczny odczyt i zapis adresu Możliwość ręcznego nadania adresu I Aktualny odczyt oraz możliwość ręcznego wpisania wskazania wodomierza Odczyt wskazań z nakładek dla ciepłomierzy m.in.: zużyta energia (całkowita i na koniec okresu rozl.) objętość strumienia wody (całkowita i chwilowa) data ostatniego odczytu (rozliczenia) bilans temperaturowy (wejście, wyjście, różnica) Automatyczne wykrycie podłączonego urządzenia Mod. OKOM CS zaawansowane oprogramowanie do ewidencji OKOM CS jest nowoczesnym oprogramowaniem zdalnego odczytu dla każdego rodzaju liczników. Program jest nastawiony w szczególności do analizy i zestawień zużycia mediów. Odczyt danych z magistrali poprzez linie telefoniczną lub komunikacją radiową. Podłączone liczniki są automatycznie wykrywane oraz włączane do sieci, co sprawia, iż instalacja sieci jest szybka i prosta. Mozliwość pracy jako centrala główna lub peryferyjna przy użyciu modemu. Tworzenie różnych grup oraz struktur baz danych odczytów z leczników mediów. sparcie dla wielu formatów typu TML, OR, EXCEL ITP. ul. Główna PSARY k.rocłaia Tel: Fax: biuro@bmeters.pl v
