1 System monitoringu energii elektrycznej oraz innych mediów Możliwo liwości i właściwow ciwości programu systemowego ES3

2 Systemy monitoringu pomagają przy bilansowaniu kosztów. Ułatwiają zarządzanie obiektami i służą do znajdowania oszczędności. Dzięki nim można łatwo określić ile energii zużywa dany obiekt, dana linia produkcyjna, budynki. Dzięki złączu impulsowemu można gromadzić dane z przetworników takich jak wodomierze, gazomierze, liczniki ciepła, itp. Przeciwdziała przekroczeniom mocy i informuje o wielu parametrach instalacji elektrycznej. Systemy takie znajdują zastosowanie zarówno w małych przedsiębiorstwach usługowo-handlowych jak i w fabrykach posiadających zakłady produkcyjne w wielu miejscowościach.

3 Program nadzorczo-kontrolny ES3 - podstawowe cechy i możliwo liwości Prezentacja graficzna pomiarów w wykonanych przez urządzenia X-Meter (pobór r mocy czynnej i biernej, napięcia, prądu, cos(fi)) Pomiar on-line podstawowych parametrów w elektrycznych Rejestr zdarzeń i alarmowanie (dowolna konfiguracja progów alarmowych i wartości granicznych) Obliczanie zużytej energii w danym przedziale czasu dla konkretnej taryfy energetycznej Archiwizacja pomiarów w i eksport danych Prezentacja pomiarów w z podłą łączonych do systemu innych urządze dzeń takich jak: liczniki energii, wody, gazu itp.

4 Graficzna wizualizacja zużycia energii elektrycznej na wykresie słupkowym. s Możliwość ustawienia progu granicznego Sygnalizacja przekroczenia Konfigurowalne kolory przedziałów czasowych dla taryf energetycznych Wskazanie wartości szczytowych i uśrednionych Pobór r mocy czynnej, biernej Dodatkowe wykresy z zarejestrowanych sygnałów impulsowych dodatkowych liczników (woda, gaz, ciepło)

5 Graficzna wizualizacja zużycia energii elektrycznej w wybranym przedziale czasu (dzień,, tydzień,, miesiąc c lub dowolnie). Szybka analiza poszczególnych dni Porównywanie zużycia energii

6 Graficzny wykres współczynnika mocy (cos(fi( cos(fi) ) oraz kontrola Możliwość ustawienia dowolnej wartości minimalnej współczynnika mocy (zalecany cos(fi)=0,93) Niektóre taryfy energetyczne wymagają od użytkownika u utrzymywania odpowiednio wysokiego współczynnika mocy i konieczna jest jego ciągła a kontrola w celu uniknięcia opłat karnych Sygnalizacja zbyt małej wartości współczynnika konfigurowalne kolory przedziałów czasowych dla taryf energetycznych Wskazanie wartości maksymalnych i minimalnych Dowolnie ustawialny przedział czasu

7 Wykresy liniowe Wykresy o czasie uśredniania u 1, 5, 10, 15, 30, 60 minut Automatyczne wskazanie wartości minimalne i maksymalnej wraz z czasem ich rejestracji w wybranym przedziale czasowym Dowolnie ustawiane kolory przebiegów Możliwo liwość nanoszenia na jeden wykres różnych r parametrów (np.. napięcie i prąd) Dowolnie ustawialny przedział czasu

8 Pomiar on-line parametrów w instalacji elektrycznej Prezentacja: Napięcie fazowe i przewodowe Prąd d fazowy, prąd d w przewodzie neutralnym, współczynnik mocy pobranej lub oddanej mocy pozornej, czynnej, biernej

9 Pomiar on-line liczników w energii czynnej i biernej (zarówno energii pobranej i oddanej) stany licznikowe Resetowalne liczniki energii elektrycznej. Liczniki impulsów w z wejść cyfrowych.

10 Mapa synoptyczna możliwo liwość importu dowolnej grafiki (schematy rozdzielni/instalacji elektrycznej, zdjęcia zakładu, adu, kilka oddziałów w firmy itp.) Przykład: na mapie Polski zaznaczono zakłady ady i ich pobór r mocy

11 Kalkulacja poboru energii Obliczenie zużytej energii w wybranej taryfie z podziałem na różne r ceny Wskazanie dziesięciu najwyższych wartości maksymalnej

12 Liczniki wirtualne Operacje arytmetyczne na: - odpływach energii elektr. - zużyciu e.e.. na obiekcie - porównywanie zużycia na różnych obiektach np.: sumowanie kilku obwodów oświetlenia lub klimatyzacji z kilku odrębnych miejsc gdy niemożliwe jest opomiarowanie w jednym miejscu

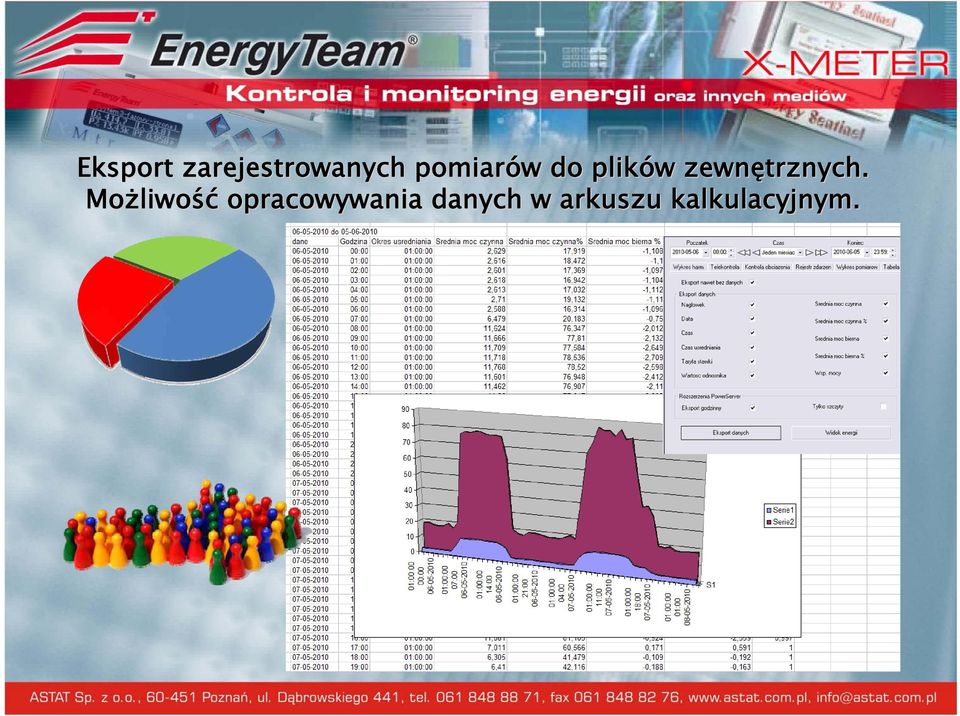

13 Eksport zarejestrowanych pomiarów w do plików w zewnętrznych. Możliwo liwość opracowywania danych w arkuszu kalkulacyjnym.

14 Dokładne rozliczenie kosztów energii obiektów, linii produkcyjnych, maszyn, kosztów wspólnych biur i działów produkcyjnych, oświetlenia, parkingów itp. Analizy, bilanse, raporty, wnioski. Możliwość obniżenia ceny produkowanego towaru Wszystkie powyższe działania służą zwiększeniu konkurencyjności na rynku i wydajności produkcyjnej.

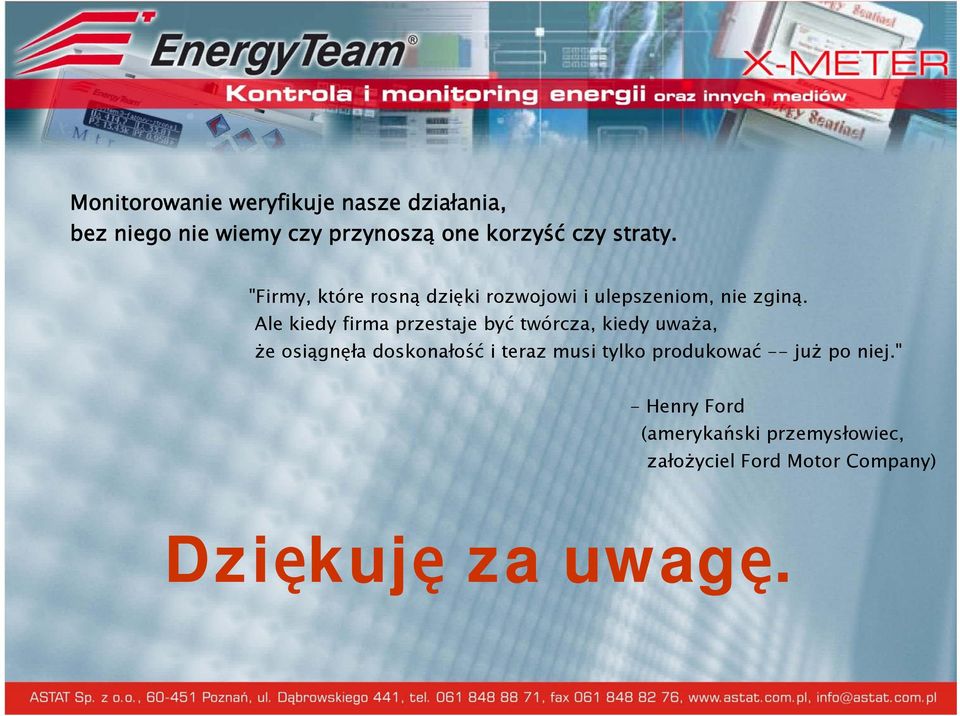

15 Monitorowanie weryfikuje nasze działania, bez niego nie wiemy czy przynoszą one korzyść czy straty. "Firmy, które rosną dzięki rozwojowi i ulepszeniom, nie zginą. Ale kiedy firma przestaje być twórcza, kiedy uważa, że osiągnęła doskonałość i teraz musi tylko produkować -- już po niej." -Henry Ford (amerykański przemysłowiec, założyciel Ford Motor Company) Dziękuję za uwagę.
