2 ZINTEGROWANY SYSTEM OPOMIAROWANIA I ROZLICZEŃ MEDIÓW Zintegrowany system opomiarowania i rozliczeń mediów to rozbudowany i elastyczny zbiór urządzeń uzupełniony o intuicyjne oprogramowanie komputerowe służące do odczytu i archiwizacji danych z wodomierzy, ciepłomierzy oraz podzielników kosztów ogrzewania. Idealnie rozwiązuje problemy zamkniętych mieszkań, domów oraz trudno dostępnych miejsc. Elastyczność systemu pozwala na dopasowanie go do konkretnych potrzeb i wymagań klienta, gwarantując jednocześnie poprawność odczytów i oszczędność czasu. Daje możliwość odczytu danych z urządzeń pomiarowych bezpośrednio za pomoc przenośnego odbiornika USB lub poprzez sieć komputerową albo sieć telefonii komórkowej. Dodatkowo odczyt zużycia wody lub ciepła zarejestrowany przez urządzenie pomiarowe pozwala na sprawiedliwe i precyzyjne rozliczenie kosztów ciepła. GPRS Ethernet Budynki własności publicznej Opis funkcji Mikro-koncentratora: Zakłady przemysłowe Budynki wielorodzinne Posiadłości prywatne Retransmisja pakietu danych zgodnie z modułem radiowym na wodomierzach oraz podzielnikiem z transmisją radiową Magazynowanie wybranych komunikatów Programowalny interwał czasowy transmisji danych Algorytm redukujący zapotrzebowanie na energię podczas nasłuchiwania Cykl magazynowania danych - 24 godziny Aktualizacja bieżącego wskazania wodomierza, ciepomierza i podzielnika Możliwość retransmisji maksymalnie 300 komunikatów Wbudowana antena (możliwość montażu anteny zewnętrznej) Programowanie poprzez złącze optyczne Alarm rozmontowania obudowy 2 Zintegrowane Systemy Opomiarowania i Rozliczeń Mediów

Idealnie rozwiązuje problemy zamkniętych mieszkań, domów oraz trudno dostępnych miejsc.

3 Dane techniczne Mikro-Koncentratora Miko-koncentrator to urządzenie, którego podstawowym zadaniem jest retransmisja odebranych komunikatów. Dokonuje on analizy odebranych danych i magazynuje wybrane komunikaty w celu ich retransmisji w dogodnej chwili. Podstawowym zadaniem urządzenia jest rozszerzenie zasięgu sygnału radiowego wodomierzy, ciepłomierzy lub podzielników kosztów ogrzewania zgodnie z protokołem WMBUS. Cykl magazynowania zestawu danych do retransmisji standardowo wynosi 24 godziny (z możliwością konfiguracji). W tym czasie mikro-koncentrator transmituje zmagazynowane komunikaty zgodnie ze zdefiniowanym kalendarzem. Aktualizacja bieżącego wskazania retransmitowanych urządzeń dokonywana jest raz dziennie, natomiast zapamiętane wskazanie jest wysyłane przez mikro-koncentrator wg indywidualnej specyfikacji. Urządzenie jest zasilane ogniwami bateryjnymi. Miko-koncentrator może jednorazowo magazynować komunikaty pochodzące od maksimum 100 nadawców. Posiada również algorytm pozwalający na redukcję zapotrzebowania energii na nasłuch. MIKRO-KONCENTRATOR SCHEMAT TRANSMISJI RADIOWEJ SYSTEMU ZDALNEGO ODCZYTU Z WYKORZYSTANIEM MIKRO-KONCENTRATORA Temperatura pracy -10 do +60 C Moc nadajnika do 25mW Zasilanie Baterie litowe 3.6V - wymienna Zasilacz zewnętrzny Żywotność baterii* 11 lat Klasa ochronności IP65 Sposób komunikacji Optyczny - odczyt, konfiguracja Radiowy- odczyt, konfiguracja Typ transmisji Tryb odczytu i nadawania Wireless MBUS T1 Transmisja jednokierunkowa * żywotność baterii jest zależna od parametrów transmisji i ilości obsługiwanych urządzeń oraz warunków zewnętrznych i atmosferycznych Częstotliwość pracy 868 MHz Częstotliwość odczytów Programowalna Motaż Na ścianie piwnicy lub budynku Liczba zmagazynowanych <300 szt. Zasięg 500m** (w zależności od warunków otoczenia) Konfiguracja transmisji Niezależne miesiące i dni, zakres godzin pracy, interwał czasowy nasłuchu i nadawania Tryb konfiguracji i nasłuchu Wireless MBUS T2 Transmisja dwukierunkowa ** wartość maksymalna - rzeczywisty zasięg zależny od warunków zewnętrznych Zintegrowane Systemy Opomiarowania i Rozliczeń Mediów 3

Podstawowym zadaniem urządzenia jest rozszerzenie zasięgu sygnału radiowego wodomierzy, ciepłomierzy lub podzielników kosztów ogrzewania zgodnie z protokołem WMBUS.

4 Dane techniczne Koncentratora Koncentrator danych to urządzenie o zbliżonej do mikrokoncentratora charakterystyce zbierania danych, lecz przesyła je okresowo korzystając z Internetu, a nie bezpośrednio do odbiornika USB znajdującego się w zasięgu. Typowo, przy odpowiednim budżecie energetycznym koncentrator Ethernet lub GPRS może zbierać dane niemal bez przerwy. Wyposażenie modelu Ethernetowego dodatkowo w zasilanie zewnętrzne pozwala na transmisję przez Internet wszystkich zmagazynowanych danych z bardzo małym interwałem czasowamy, pozwalającym na pełną rejestrację stanu wszystkich urządzeń. Dane trafiają na dedykowany serwer PHP, z którego po zalogowaniu i podaniu hasła możliwe jest ich pobranie i wykorzystanie do rozliczenia kosztów zużycia wody i ciepła. Koncentrator wyposażony w moduł Ethernet pozwala przysyłać dane z wodomierzy ciepłomierzy i podzielników odczytanych drogą radiową przez Internet na na serwer PHP. Pracuje ze stałym adresem IP lub DHCP Protokół wymiany danych - UDP, TCP Konfiguracja przez złącze optyczne (parametry transmisji i nasłuchu) oraz przez złącze Ethernet (połączenie internetowe, adresy IP i porty komunikacyjne) Wymaga doprowadzenia sieci komputerowej KONCENTRATOR - ETHERNET Moduł GPRS pozwala przesyłać dane w formie tekstowej z wykorzystaniem krótkiej wiadomości tekstowej (SMS) lub poczty elektronicznej ( ). Dane można zaimportować do programu Hydrolink w celu ich dalszej obróbki. Czterozakresowy modem Wymienna bateria Żywotność baterii 5 lat (transmisja 2-razy w miesiącu) raport odczytów wysyłany na adres KONCENTRATOR - GPRS Temperatura pracy -10 do +60 C Częstotliwość pracy 868 MHz Temperatura pracy -10 do +60 C Częstotliwość pracy 868 MHz Sposób konfiguracji złącze optyczne, Ethernet Częstotliwość odczytów Programowalna Sposób konfiguracji złącze USB, GPRS Częstotliwość odczytów Programowalna Zasilanie Zasilacz zewnętrzny Montaż Na ścianie piwnicy lub budynku Zasilanie Bateria litowa* Motaż Na ścianie piwnicy lub budynku Liczba transmitowanych 500 szt. Liczba zmagazynowanych 500 szt. Liczba transmitowanych 300 szt. Liczba zmagazynowanych 300 szt. Klasa ochronności IP65 Zasięg nasłuchu 350m* (w zależności od warunków otoczenia) Klasa ochronności IP65 Zasięg nasłuchu 350m** (w zależności od warunków otoczenia) Typ transmisji Ethernet 10/100 Tryb konfiguracji i nasłuchu Wireless MBUS T2 Transmisja dwukierunkowa Typ transmisji GPRS Tryb konfiguracji i nasłuchu Wireless MBUS T2 Transmisja dwukierunkowa * wartość maksymalna po stronie odbiorczej - rzeczywisty zasięg zależny od warunków zewnętrznych * żywotność baterii jest zależna od parametrów transmisji lub ilości urządzeń oraz warunków zewnętrznych i atmosferycznych ** wartość maksymalna - rzeczywisty zasięg zależny od warunków zewnętrznych 4 Zintegrowane Systemy Opomiarowania i Rozliczeń Mediów

Wyposażenie modelu Ethernetowego dodatkowo w zasilanie zewnętrzne pozwala na transmisję przez Internet wszystkich zmagazynowanych danych z bardzo małym interwałem czasowamy, pozwalającym na pełną

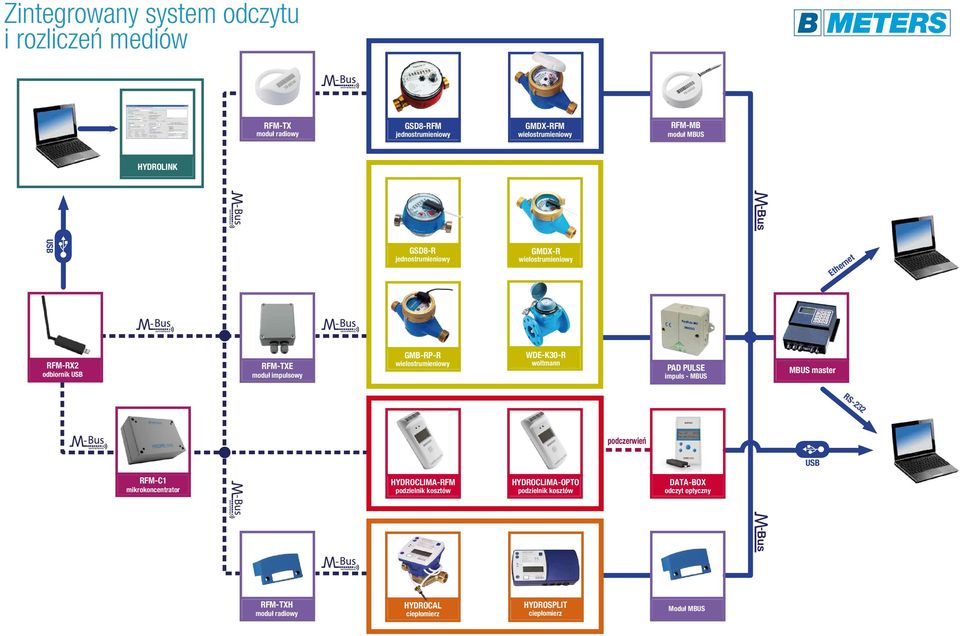

5 USB Zintegrowany system odczytu i rozliczeń mediów RFM-TX moduł radiowy GSD8-RFM jednostrumieniowy GMDX-RFM wielostrumieniowy RFM-MB moduł MBUS HYDROLINK GSD8-R jednostrumieniowy GMDX-R wielostrumieniowy Ethernet RFM-RX2 odbiornik USB RFM-TXE moduł impulsowy GMB-RP-R wielostrumieniowy WDE-K30-R woltmann PAD PULSE impuls - MBUS MBUS master RS-232 podczerwień USB RFM-C1 mikrokoncentrator HYDROCLIMA-RFM podzielnik kosztów HYDROCLIMA-OPTO podzielnik kosztów DATA-BOX odczyt optyczny RFM-TXH moduł radiowy HYDROCAL ciepłomierz HYDROSPLIT ciepłomierz Moduł MBUS

wielostrumieniowy WDE-K30-R woltmann PAD PULSE impuls - MBUS MBUS master RS-232 podczerwień USB RFM-C1 mikrokoncentrator HYDROCLIMA-RFM

6 Poznań Wrocław Psary Toruń Sosnowiec Warszawa Oddział Toruń tel Oddział Wrocław tel Oddział Poznań tel Oddział Kraków tel BMETERS Centrum Rozliczeniowe Sp. z o.o. ul. Ostrogórska Sosnowiec tel rozliczenia@bmeters.pl BMETERS POLSKA Sp. z o.o. ul. Główna Psary k. Wrocławia tel fax biuro@bmeters.pl Kraków Oddział Warszawa warszawa@bmeters.pl tel Zeskanuj kod QR, by przejsć na cee 75/33 iso 4064 iso 9001:2008 cert. n. 1798

+ 48 32 291-06-77 rozliczenia@bmeters.pl www.centrum-rozliczen.pl BMETERS POLSKA Sp. z o.o. ul. Główna 60 51-188 Psary k. Wrocławia tel.
