1 INSTRUKCJA OBSŁUGI 1

2 Spis treści 1. Informacje ogólne: 1.1 O produkcie 1.2 Opis złączy 2. Sposoby podłączenia: 2.1 Podłączenie kamery do routera 2.2 Podłączenie kamery do karty sieciowej komputera 3. Łączenie z kamerą: 3.1 Konfigurowanie ustawień sieciowych 3.2 Logowanie 4. Menu główne systemu: 4.1 Zakładka Szukaj (Browse) Widok Kontrola PTZ Funkcje PTZ 4.2 Zakładka Ustawienia System Sieć Kamera Video&Audio Funkcje PTZ Alarm Nagrywanie Zapis Log 5. Dodawanie kamery w programie HCMS 6. Ścieżki RTSP oraz MJPEG 7. Ustawianie ostrości kamery str.3 str.3 str.3 str.4 str.4 str.5 str.5 str.5 str.6 str.8 str.8 str.9 str.9 str.10 str.10 str.10 str.11 str.17 str.19 str.22 str.24 str.25 str.26 str.26 str.27 str.30 str.30 2

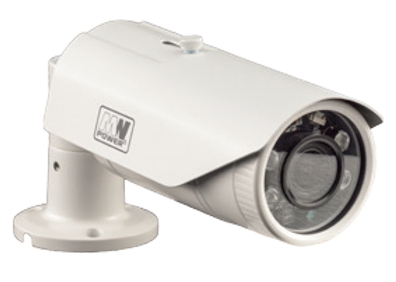

3 1. Informacje ogólne: 1.1. O produkcie: Seria Prestige 2 to produkty dedykowane dla wymagających użytkowników, gdzie na pierwszym miejscu stawiana jest jakość wykonania urządzenia, jego niezawodność i możliwości. Prestige 2 pozwala na budowę rozbudowanych systemów telewizji przemysłowej do 256 kamer. Wiele modeli kamer zostało wzbogacone o diody IR trzeciej generacji, a także opatentowany system chłodzenia. Kamery Prestige 2 z powodzeniem mogą pracować w trudnych warunkach. W szerokiej gamie produktów dostępne są kamery z matrycami 2 5 Mpx oraz rejestratory 4 64 kanały. Dla użytkowników serii Prestige 2 dostępny jest darmowy CMS z obsługą do 64 kamer i funkcją TVWALL (3 monitory). System Prestige 2 wspiera konfigurację za pomocą chmury (P2P QR code) oraz są kompatybilne z systemami typu Alnet. Wszystkie kamery wyposażone są w dualny system zasilania 12V / PoE (802.3af) Opis złączy: 1 2 Fot.1 Widok złączy kamery 1 Gniazdo zasilania podłączenie źródła zasilania 12V DC 2 Złącze sieciowe RJ45 podłączenie kabla sieciowego LAN/PoE 3

4 2. Sposoby podłączenia: 2.1. Podłączenie kamery do routera Podłączenia kamery do routera należy dokonać za pomocą skrętki zakończonej złączami RJ45, wpinając jeden koniec do złącza sieciowego kamery a drugi do złącza sieciowego routera. Rys.1 Sposób połączenia żył skrętki w złączach RJ45. W przypadku korzystania z routera nie wyposażonego w zasilanie PoE, należy dostarczyć zasilanie 12V DC do kamery poprzez gniazdo zasilania (Fot. 2). 1 2 Fot.2 Sposób podłączenia kamery do routera 4

5 2.2. Podłączenie kamery do karty sieciowej komputera: Podłączenia kamery do karty sieciowej komputera należy dokonać za pomocą skrętki zakończonej złączami RJ45, wpinając jeden koniec do złącza sieciowego kamery a drugi do złącza karty sieciowej komputera. W przypadku korzystania z karty sieciowej nie wyposażonej w zasilanie PoE, należy dostarczyć zasilanie 12V DC do kamery poprzez gniazdo zasilania (Fot.3) Fot.3 Sposób podłączenia kamery do karty sieciowej komputera 3. Łączenie z kamerą: 3.1. Konfigurowanie ustawień sieciowych: Po poprawnym podłączeniu kamery do routera lub karty sieciowej komputera można przystąpić do konfiguracji ustawień sieciowych. Jeżeli kamera podłączana jest do routera, którego ustawienia umożliwiają dostęp do internetu, to konfigurowanie ustawień sieciowych nie jest konieczne. W przypadku podłączenia kamery do karty sieciowej komputera, należy wykonać ręczne ustawienie parametrów karty. W tym celu należy przejść do: Panel sterowania Centrum sieci i 5

6 udostępniania Zmień ustawienia karty sieciowej, po czym wejść w Właściwości sieci Ethernet (klikając prawym przyciskiem myszy na ikonę sieci Ethernet). Następnie w oknie właściwości sieci Ethernet należy wejść w właściwości protokołu internetowego w wersji 4 (TCP/IPv4) zaznaczając składnik lewym przyciskiem myszy i klikając Właściwości. W oknie tym należy wybrać opcję Użyj następującego adresu IP, po czym wprowadzić ustawienia fabryczne kamery zgodnie z fotografią 4. Fot.4 Konfigurowanie ustawień sieciowych 3.2. Logowanie: Proces logowania do kamery przeprowadza się za pomocą przeglądarki internetowej obsługującej wtyczkę ActiveX (np. Internet Explorer). Po uruchomieniu przeglądarki należy wpisać w pasku adres IP kamery znajdujący się na naklejce (np.: Po przejściu do podanego adresu, 6

7 pojawi się okno logowania, gdzie należy wprowadzić nazwę użytkownika i hasło. Fabrycznie ustawione dane do logowania znajdują się na naklejce kamery (np.: U/P: admin/admin). Przykładowe okno logowania zostało przedstawione na fotografii 5. Fot.5 Przykładowe okno logowania Jeżeli wtyczka ActiveX nie została wcześniej zainstalowana to po zalogowaniu pojawi się okno z opcją pobrania i zainstalowania tej wtyczki. W tym celu należy kliknąć Kontrola pobierania i uruchomić plik IPC_AX.exe aby przystąpić do instalacji, podczas której należy postępować zgodnie z instrukcjami. Po zakończeniu instalacji, wymagane jest odświeżenie strony, poprzez kliknięcie odswiez str (Fot.6). W starszych przeglądarkach, może być wymagane zezwolenie na włączenie ActiveX. 7

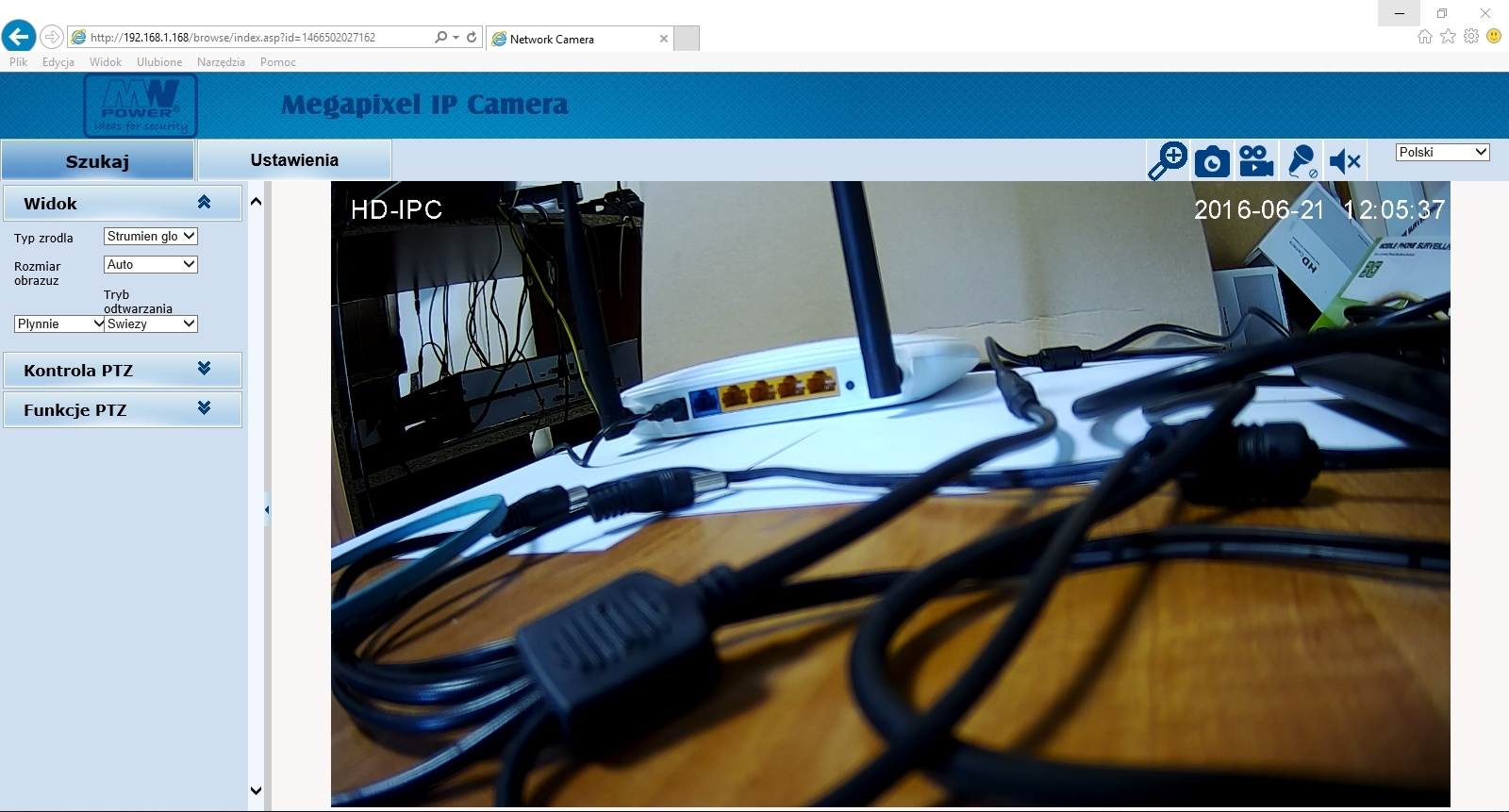

8 Fot.6 Okno głównego menu przed zainstalowaniem wtyczki ActiveX Po poprawnym zainstalowaniu i uruchomieniu wtyczki ActiveX, pojawi się okno menu wraz z podglądem obrazu z kamery (Rys.7). Fot.7 Okno głównego menu po zainstalowaniu wtyczki ActiveX 4. Menu główne systemu: 4.1. Zakładka Szukaj (Browse): Zakładka Szukaj umożliwia aktualny podgląd obrazu kamery. Oprócz tego, z lewej strony znajduje się rozwijane menu, które zawiera takie narzędzia jak: 8

9 Widok - umożliwia zmianę: typu źródła (1) Strumień główny, Pod-strumień, MJPEG rozmiaru obrazu (2) Pełny, Auto, 1/4x, 1/2x, 1x trybu odtwarzania (3) Płynnie, Na żywo trybu koloru (4) Świeży, Standardowy, Zimny Kontrola PTZ umożliwia: zmianę kierunku kamery PTZ (1) regulację przesłony (2) regulację ostrości (3) regulacje zoom obrazu (4) zmianę prędkości obrotu i pochylenia kamery (5) zmianę prędkości ostrości oraz zoom (6)

10 Funkcje PTZ umożliwiają: ustawienie ruchu kamery (1) ustawienie trasy kamery (2) Zakładka Ustawienia: Zakładka Ustawienia zawiera wszystkie funkcje umożliwiające indywidualną konfigurację zarówno systemu oraz sieci, jak i samej kamery. System pozwala na podgląd informacji podstawowych, ustawień sieci, alarmu, serwera NTP oraz video. Fot.8 Widok menu System w zakładce Ustawienia Czas umożliwia zmianę ustawień strefy czasowej, serwera NTP oraz podgląd czasu urządzenia i komputera. 10

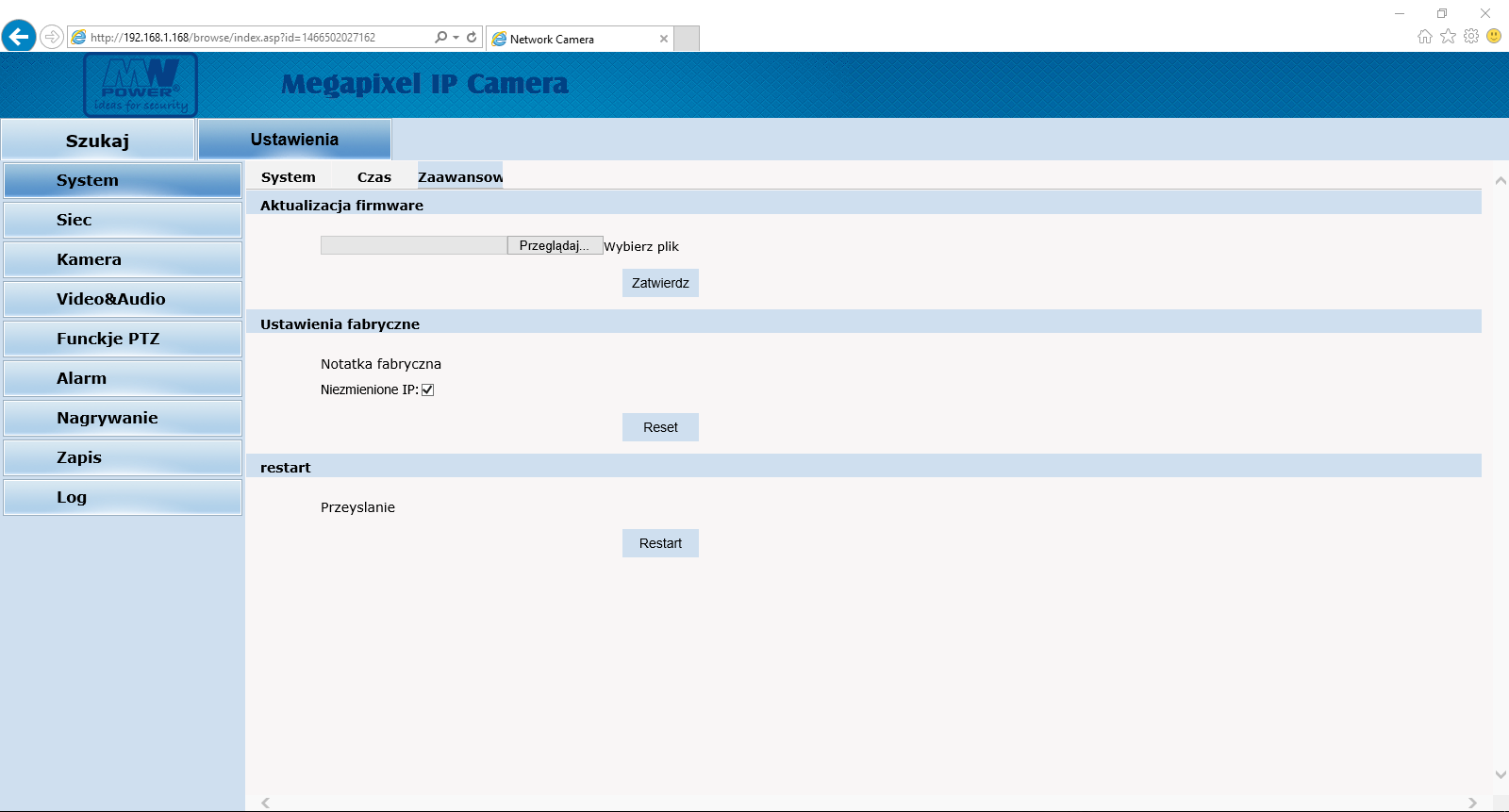

11 Fot.9 Widok menu System w zakładce Czas Zaawansowane pozwala na aktualizowanie firmware'u, ustawianie stałego adresu IP, dokonanie restartu systemu. Fot.10 Widok menu System w zakładce Zaawansowane Sieć umożliwia włączanie/wyłączanie protokołu dynamicznego konfigurowania hostów. Włączenie DHCP powoduje brak możliwości wprowadzenia własnych parametrów sieci. 11

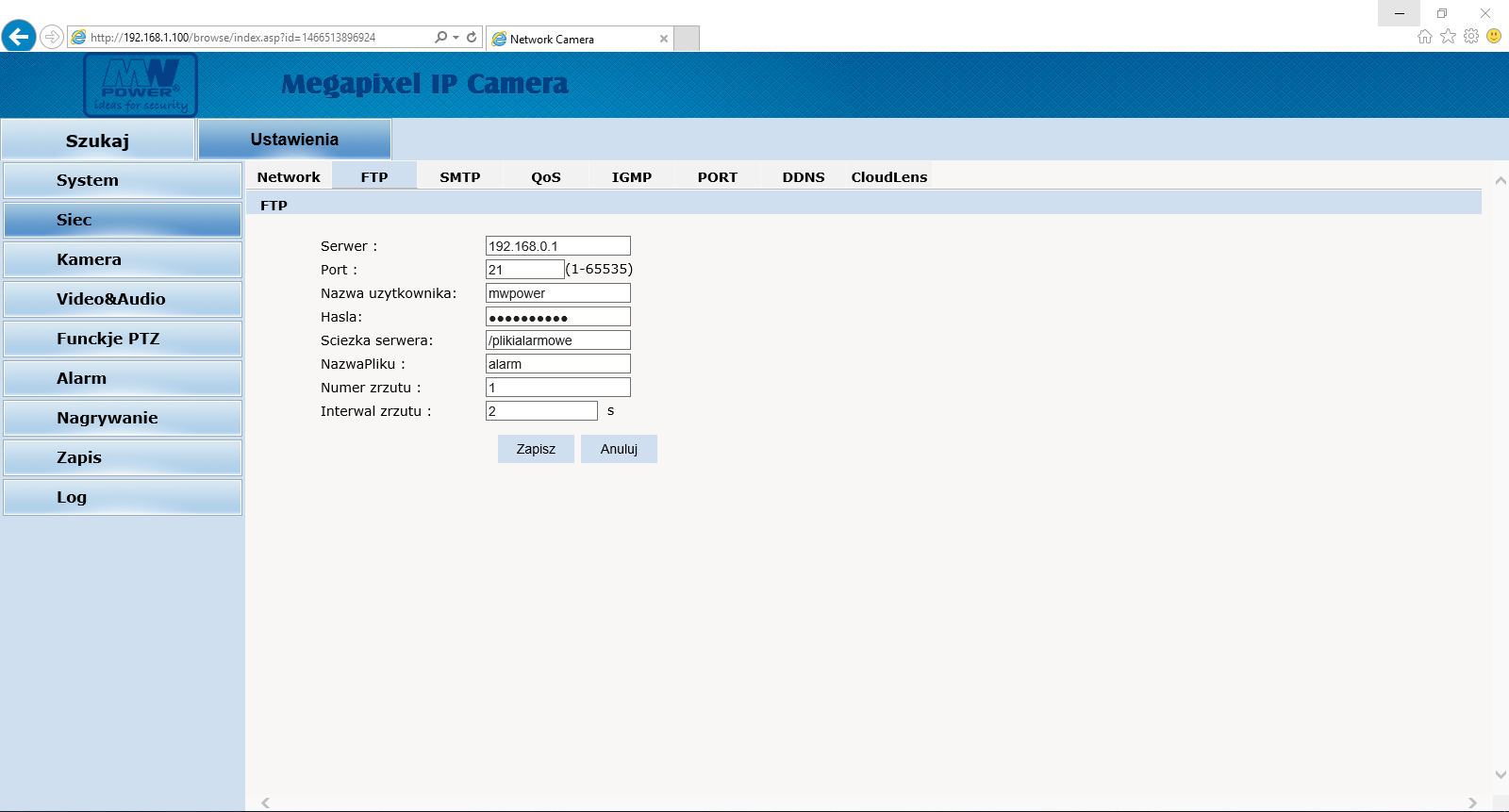

12 Fot.11 Widok menu Sieć w zakładce Network FTP pozwala na wysyłanie plików na serwer FTP po wystąpieniu alarmu. W tym miejscu podaje się adres serwera, jego port, nazwę i hasło użytkownika, katalog gdzie będą zapisywane pliki, nazwę pliku, jego numer oraz interwał czasowy z jakim będą zapisywane obrazy w trakcie trwania alarmu. Fot.12 Widok menu Sieć w zakładce FTP 12

13 SMTP w tym miejscu dokonuje się konfiguracji serwera SMTP służącego do przesyłania informacji i zdjęć na podany adres mailowy np. po wykryciu ruchu. Fot.13 Widok menu Sieć w zakładce SMTP QoS umożliwia zmianę parametrów jakości usług. Główny parametr ulegający zmianie to np. przepustowość łącza. Dostępne opcje Qos to: normalna usługa, wysoka niezawodność, wysoka wydajność, małe opóźnienia (low latency). Fot.14 Widok menu Sieć w zakładce QoS 13

14 IGMP pozwala na tworzeni grup multicastowych, zarządzanie nimi. Jako źródła dostępne są: strumień główny, pod-strumień oraz MJPEG. Fot.15 Widok menu Sieć w zakładce IGMP PORT w tym miejscu możliwe jest dokonywanie zmian poszczególnych portów, takich jak: RTSP, Http, Video oraz Nagrań. Fot.16 Widok menu Sieć w zakładce PORT DDNS umożliwia uruchomienie funkcji aktualizacji adresu hosta DDNS w przypadku gdy adres IP sieci jest 14

15 dynamiczny. Aby poprawnie skonfigurować tą funkcję należy wybrać a listy operatora serwera DDNS (Metoda) oraz wprowadzić dane takie jak: adres serwera, jego port, nazwę użytkownika i hasło oraz nazwę domeny. Fot.17 Widok menu Sieć w zakładce DDNS CloudLens(P2P) pozwala na podgląd obrazu z kamery na telefonie posiadającym aplikację Secureye. W tym celu należy włączyć funkcję oraz zeskanować kod QR za pomocą aplikacji. Po nadaniu kamerze nazwy i dodaniu jej do urządzeń w aplikacji, możliwy jest podgląd obrazu na telefonie. Fot.18 Widok menu Sieć w zakładce CloudLens 15

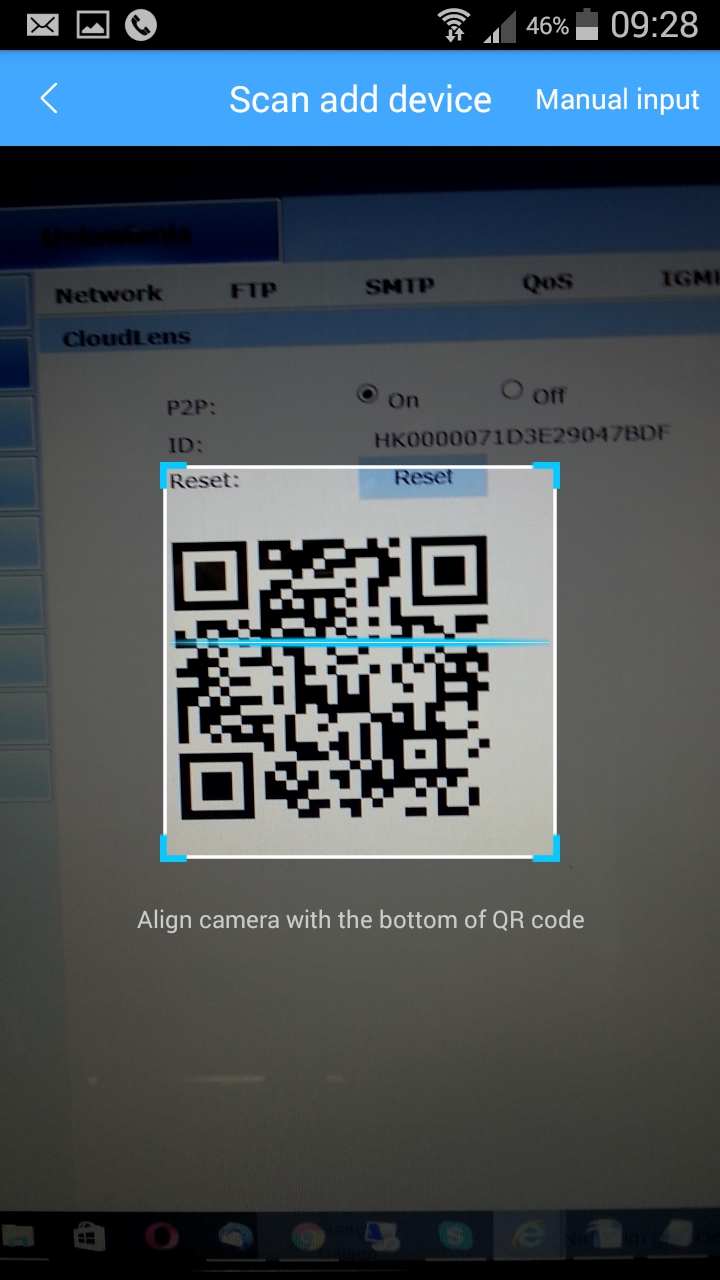

16 Fot.19 Widok główny aplikacji Secureye (z lewej) oraz widok po wybraniu + (z prawej) Fot.20 Proces skanowania kodu QR po wybraniu opcji Sweep add (z lewej) oraz nadawanie nazwy rozpoznanej kamerze (z prawej) 16

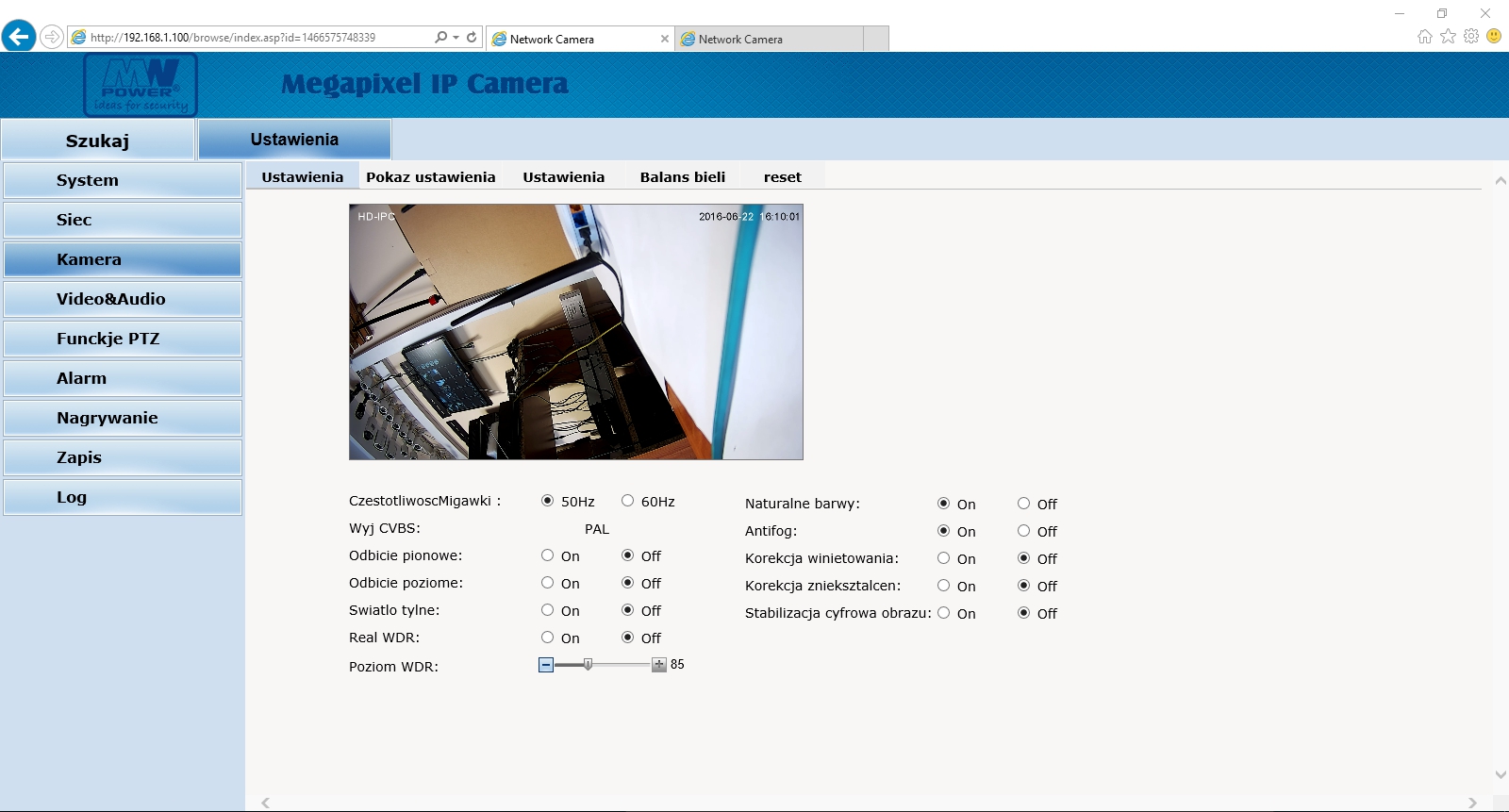

17 Fot.21 Komunikat o pomyślnym dodaniu urządzenia (z lewej) oraz obraz z dodanej kamery (z prawej) Kamera w tym miejscu możliwe jest dokonywanie ustawień obrazu np. zmianę częstotliwości migawki, odbicie obrazu czy poziom WDR. Fot.22 Widok menu Kamera w zakładce Ustawienia 17

18 W kolejnych zakładkach można dokonywać zmiany ekspozycji obrazu oraz jego parametrów takich jak np.: kontrast, nasycenie czy balans bieli. Fot.23 Widok menu Kamera w zakładce Pokaż ustawienia Parametry obrazu w zakładce Ustawienia mogą zmieniać się w czasie, po wybraniu opcji Tryb i przypisaniu odpowiednich ustawień do konkretnych przedziałów w czasie. Fot.24 Widok menu Kamera w zakładce Ustawienia 18

19 Fot.25 Widok menu Kamera w zakładce Balans bieli W zakładce Reset dokonuje się przywrócenia ustawień fabrycznych dotyczących obrazu. Video&Audio umożliwia zmianę ustawień video (np. rozdzielczość czy ilość klatek) zarówno strumienia głównego, pod-strumienia jak i MJPEG. Fot.26 Widok menu Video&Audio w zakładce Video Zmianie mogą ulegać także wyświetlane litery. Na obrazie z kamery może zostać wyświetlone dowolne napisy w dowolnym miejscu. Treść napisu należy wpisać w pole tekstowe a położenie określić, wpisując w pole X/Y(0-99) 19

20 odpowiednią pozycję. Fot.27 Widok menu Video&Audio w zakładce Wyświetlacz liter W zakładce Detekcja ruchu, można dokonać zaznaczenia obszaru w którym będzie odbywała się detekcja. W tym celu należy wybrać zakres przeciągania, zaznaczyć żądany obszar na obrazie, włączyć opcję wl_ruch i kliknąć zapisz. Fot.28 Widok menu Video&Audio w zakładce Detekcja ruchu Maska prywatności służy do zasłonięcia dowolnych fragmentów wyświetlanego obrazu. 20

21 Fot.29 Widok menu Video&Audio w zakładce Maska prywatności W strefie zainteresowania dokonuje się zaznaczenia obszaru poza którym kamera obniża jakość obrazu w celu zmniejszenia zapotrzebowania na przepustowość. W rezultacie w zaznaczonym obszarze powstaje obraz z większą ilością szczegółów przy wykorzystaniu dostępnej przepustowości. Zmianę wyświetlanych szczegółów obszaru można zmieniać, wybierając z listy odpowiedni poziom. Fot.30 Widok menu Video&Audio w zakładce Strefa zainteresowania W podmenu Ścieżka, istnieje możliwość zmiany katalogu do którego będą zapisywane zdjęcia i filmy stworzone z poziomu 21

22 głównego menu. Fot.31 Widok menu Video&Audio w zakładce Ścieżka Sekcja Audio pozwala na zmianę ustawień dźwięku odbieranego przez kamerę. Fot.32 Widok menu Video&Audio w zakładce Audio Funkcje PTZ menu te pozwala na konfigurowanie kamery obrotowej PTZ. Możliwe jest zarówno ustawianie presetów kamery czyli pozycji kamery do których można się odwoływać jak i ustalanie całej sekwencji ruchów. Tych ustawień dokonuje się w sekcji Preset oraz Auto Trasa 22

23 używając do tego przycisków kierunkowych umieszczonych po prawej stronie. Zakładka Protokół PTZ służy zarówno do zmiany samego protokołu jak i adresu, szybkości transmisji, protokołu 3D oraz trybu użytkownika. Fot.33 Widok menu Protokół PTZ w zakładce Protokół Fot.34 Widok menu Protokół PTZ w zakładce Auto trasa 23

24 Fot.35 Widok menu Protokół PTZ w zakładce Protokół PTZ Alarm menu te umożliwia skonfigurowanie alarmu. Alarm uruchamia się w sekcji alarm_relay wybierając odpowiednią akcję na wykrycie ruchu. Może to być np. powiadomienie poprzez mail czy serwer FTP. Następnie w sekcji Plan Alarmu należy określić pory w których alarm ma być aktywny. Po włączeniu funkcji alarmu, należy pamiętać o konfiguracji wybranych akcji. Na przykład, przy wyborze powiadamiania poprzez , należy przejść do sekcji Sieć SMTP i odpowiednio dokonać ustawień poczty (przykładowa konfiguracja została pokazana na fot.13). 24

25 Fot.36 Widok menu Alarm Nagrywanie umożliwia zmianę funkcji dotyczących rejestrowania obrazu z kamery na kartę SD (opcja). Można m.in. zmienić ustawienie dotyczące rejestrowania obrazu na karcie po jej przepełnieniu czy włączyć opcję automatycznego nagrywania. Fot.37 Widok menu Nagrywanie w zakładce Ustawienia Odtwarzanie w tej sekcji wyświetlana jest lista nagranych obrazów. Wszystkie pliki wideo mogą być przeglądane. 25

26 Fot.38 Widok menu Nagrywanie w zakładce Odtwarzanie Zapis (Zarządzanie użytkownikami) pozwala na dodawanie nowych użytkowników oraz zmianę danych takich jak nazwa użytkownika i hasło. W celu zmiany hasła należy przy danym użytkowniku kliknąć ikonę w kolumnie operacja, natomiast aby dodać nowego użytkownika, należy wybrać ikonę opisaną jako Dodaj użytkownika. Fot.39 Widok menu Zapis (Zarządzanie użytkownikami) Log w tym menu wyświetlane są wszystkie akcje związane z pracą kamery oraz zmianą jej ustawień. 26

27 Fot.40 Widok menu Log 5. Dodawanie kamery w programie HCMS Oprócz podglądu obrazu z poziomu przeglądarki, istnieje także możliwość wyszukania i dodania kamery w programie HCMS, który jest dostarczany na płycie wraz z kamerą. W tym celu należy zainstalować na komputerze program HCMS i uruchomić go. Po uruchomieniu pojawi się okno logowania ze standardowo wpisanym loginem i hasłem (U/P: admin/admin). Aby przejść do programu należy kliknąć przycisk Login. Fot.41 Widok okna logowania programu HCMS Po krótkiej inicjalizacji systemu pojawi się okno główne programu. 27

28 Fot.42 Widok okna głównego programu HCMS Aby dodać kamerę podłączoną do routera, należy w menu znajdującym się po prawej stronie przejść do sekcji: Config Manager Menadżer Systemu. Fot.43 Widok okna Menadżer Systemu programu HCMS Następnie wybrać polecenie Wyszukaj urządzenia, po czym zaznaczając wybrane kamery, kliknąć Dodaj. 28

29 Fot.44 Widok okna Menadżer Systemu programu HCMS Po wykonaniu tych czynności, wybrane kamery zostaną dodane do programu i pojawią się na liście urządzeń (jako adresy IP) zarówno w oknie Menadżera Systemu jak i w menu, po rozwinięciu sekcji Lista urządzeń. Ostatnim krokiem, jest przypisanie obrazu danej kamery do wybranego okna w głównym oknie programu HCMS. Aby tego dokonać, należy zaznaczyć wybraną część podzielonego ekranu a następnie wybrać z Listy urządzeń IP kamery z której obraz ma być wyświetlany poprzez dwukrotne kliknięcie. Możliwa jest także zmiana podziału ekranu poprzez wybór jednej z konfiguracji znajdujących się pod ekranem. Możliwe jest wyświetlanie 64 kamer jednocześnie. Oprócz tego, program umożliwia sterowanie kamerami PTZ z poziomu menu w sekcji Kierunek PTZ. 29

30 Fot.45 Widok okna głównego programu HCMS z przypisaną kamerą. 6. Ścieżki RTSP i MJPEG: Oprócz podglądu obrazu przy użyciu aplikacji Secureye czy oprogramowania HCMS, możliwy jest także podgląd przy pomocy przeglądarki dzięki protokołowi RTSP oraz MJPEG: RTSP - rtsp:// :554/1/h264major MJPEG Ustawianie ostrości kamery: Regulację ostrości kamery, należy przeprowadzić w celu uzyskania jak najlepszej jakości obrazu. Aby tego dokonać należy: 1. Odkręcić śrubę mocującą osłonę i zdemontować ją 30

31 1 2 Fot.46 Widok kamery z widoczną śrubą (1) oraz osłoną (2) 2. Ostrożnie odkręcić przednią część obudowy kamery aby nie uszkodzić obiektywu oraz elementów sąsiadujących. Fot.47 Widok kamery z odkręconą przednią częścią obudowy 3. Używając małego, płaskiego śrubokręta poluzować śruby blokujące możliwość przestawienia ostrości. 31

32 Fot.48 Widok kamery z śrubami zabezpieczającymi 4. Dokonać regulacji, przekręcając odpowiednio każdy z pierścieni aż do uzyskania żądanej ostrości obrazu. Napotkanie oporu przy obracaniu pierścieni świadczy o końcu zakresu regulacji. W takim wypadku należy zaprzestać dalszego obrotu w tym samym kierunku. Fot.49 Widok kamery po przestawieniu pierścieni regulacyjnych 5. Po zakończeniu procesu regulacji należy dokręcić z 32

33 wyczuciem śruby zabezpieczające, nakręcić przednią część obudowy zwracając szczególną uwagę na poprawne ułożenie uszczelki oraz zamontować osłonę. 33
