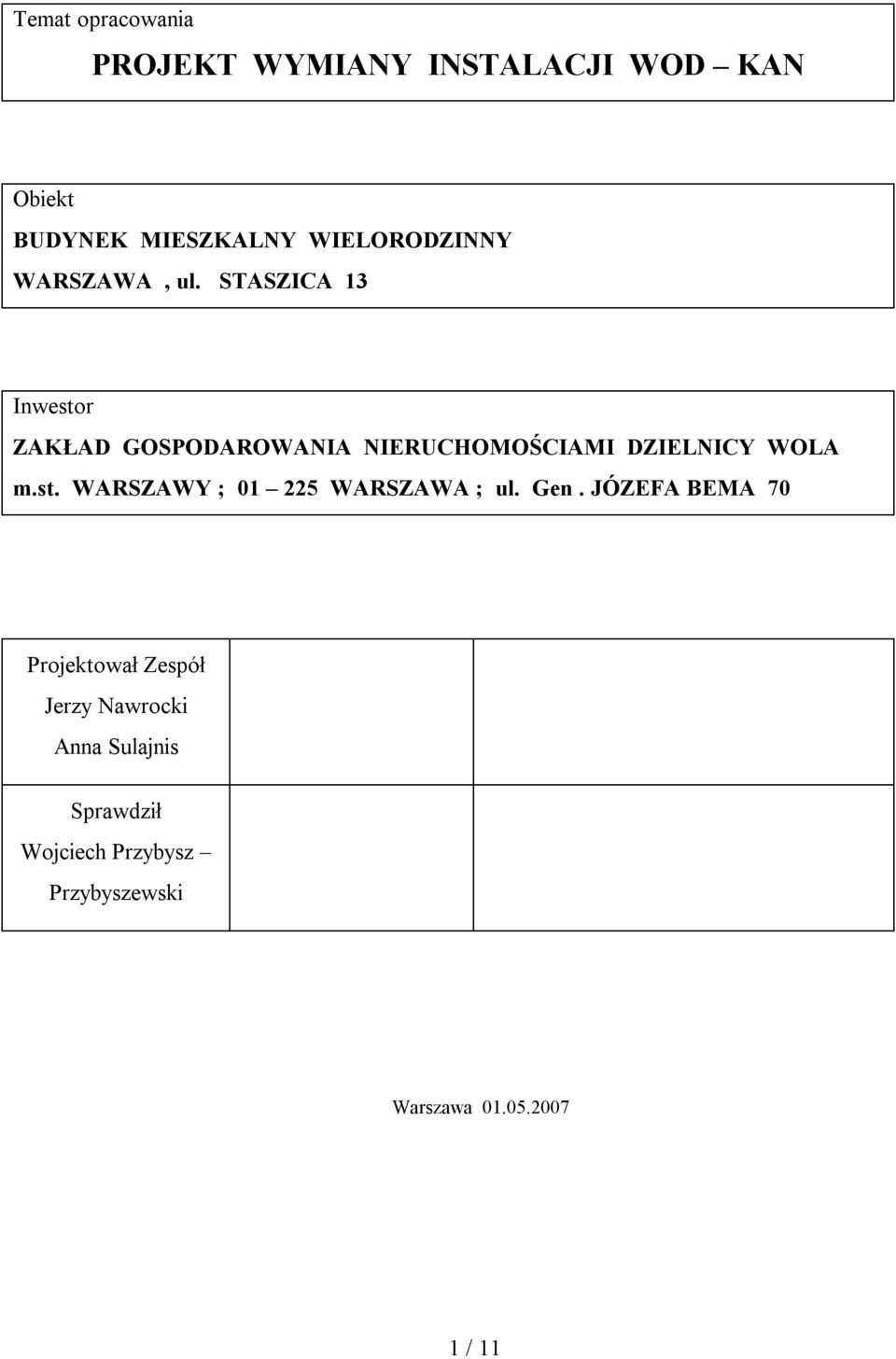

1 Temat opracowania PROJEKT WYMIANY INSTALACJI WOD KAN Obiekt BUDYNEK MIESZKALNY WIELORODZINNY WARSZAWA, ul. STASZICA 13 Inwestor ZAKŁAD GOSPODAROWANIA NIERUCHOMOŚCIAMI DZIELNICY WOLA m.st. WARSZAWY ; WARSZAWA ; ul. Gen. JÓZEFA BEMA 70 Projektował Zespół Jerzy Nawrocki Anna Sulajnis Sprawdził Wojciech Przybysz Przybyszewski Warszawa / 11

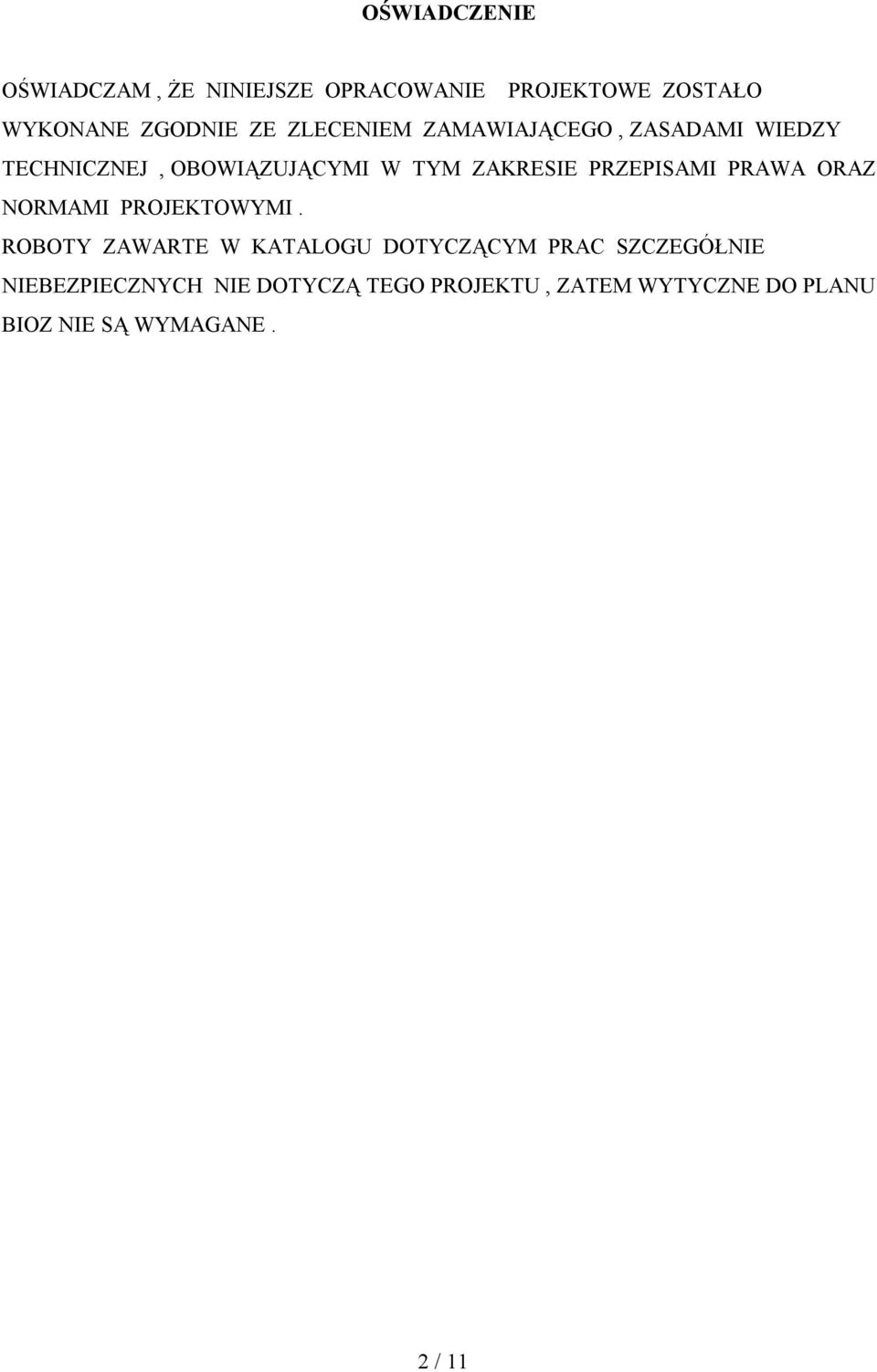

2 OŚWIADCZENIE OŚWIADCZAM, ŻE NINIEJSZE OPRACOWANIE PROJEKTOWE ZOSTAŁO WYKONANE ZGODNIE ZE ZLECENIEM ZAMAWIAJĄCEGO, ZASADAMI WIEDZY TECHNICZNEJ, OBOWIĄZUJĄCYMI W TYM ZAKRESIE PRZEPISAMI PRAWA ORAZ NORMAMI PROJEKTOWYMI. ROBOTY ZAWARTE W KATALOGU DOTYCZĄCYM PRAC SZCZEGÓŁNIE NIEBEZPIECZNYCH NIE DOTYCZĄ TEGO PROJEKTU, ZATEM WYTYCZNE DO PLANU BIOZ NIE SĄ WYMAGANE. 2 / 11

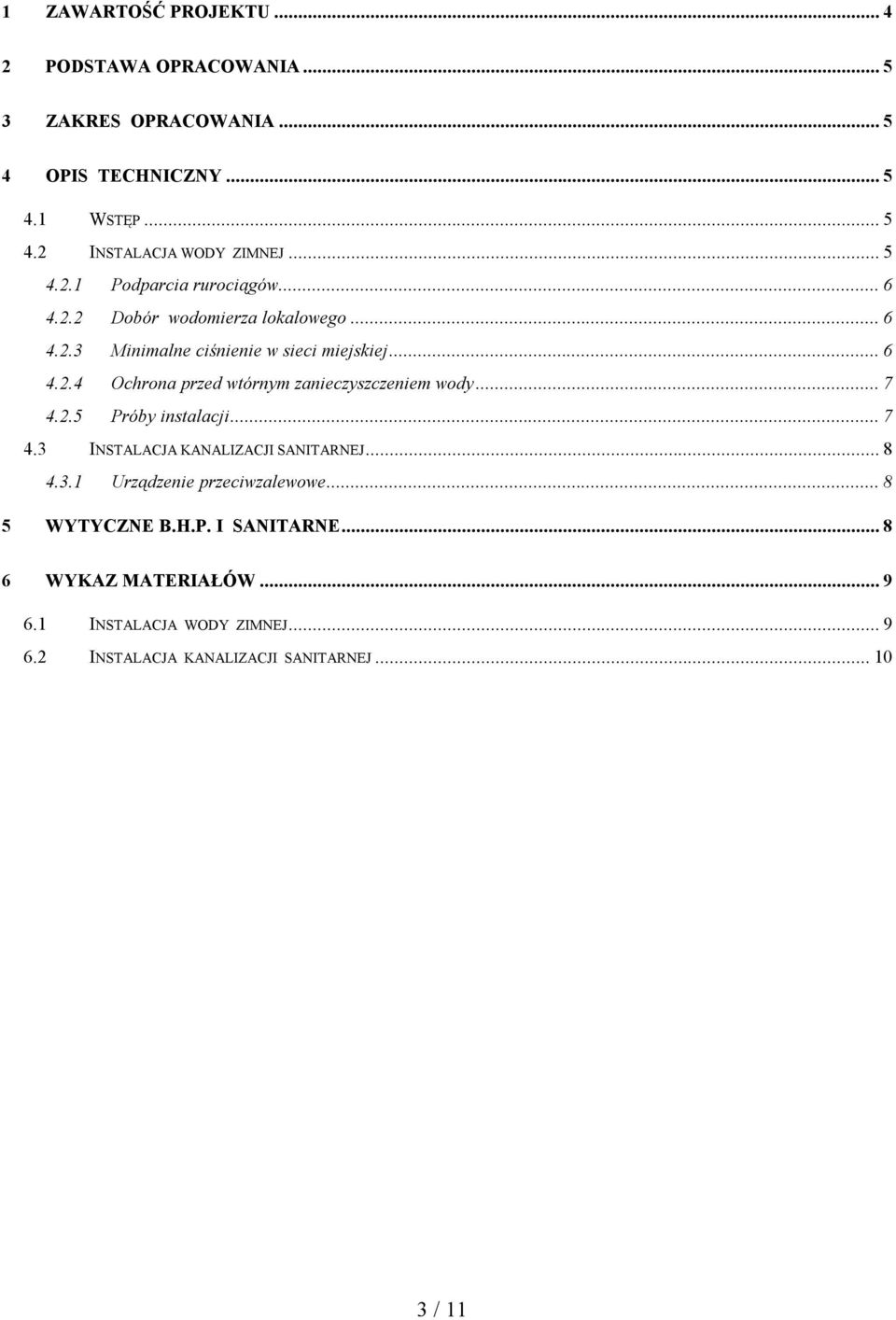

3 1 ZAWARTOŚĆ PROJEKTU PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA OPIS TECHNICZNY WSTĘP INSTALACJA WODY ZIMNEJ Podparcia rurociągów Dobór wodomierza lokalowego Minimalne ciśnienie w sieci miejskiej Ochrona przed wtórnym zanieczyszczeniem wody Próby instalacji INSTALACJA KANALIZACJI SANITARNEJ Urządzenie przeciwzalewowe WYTYCZNE B.H.P. I SANITARNE WYKAZ MATERIAŁÓW INSTALACJA WODY ZIMNEJ INSTALACJA KANALIZACJI SANITARNEJ / 11

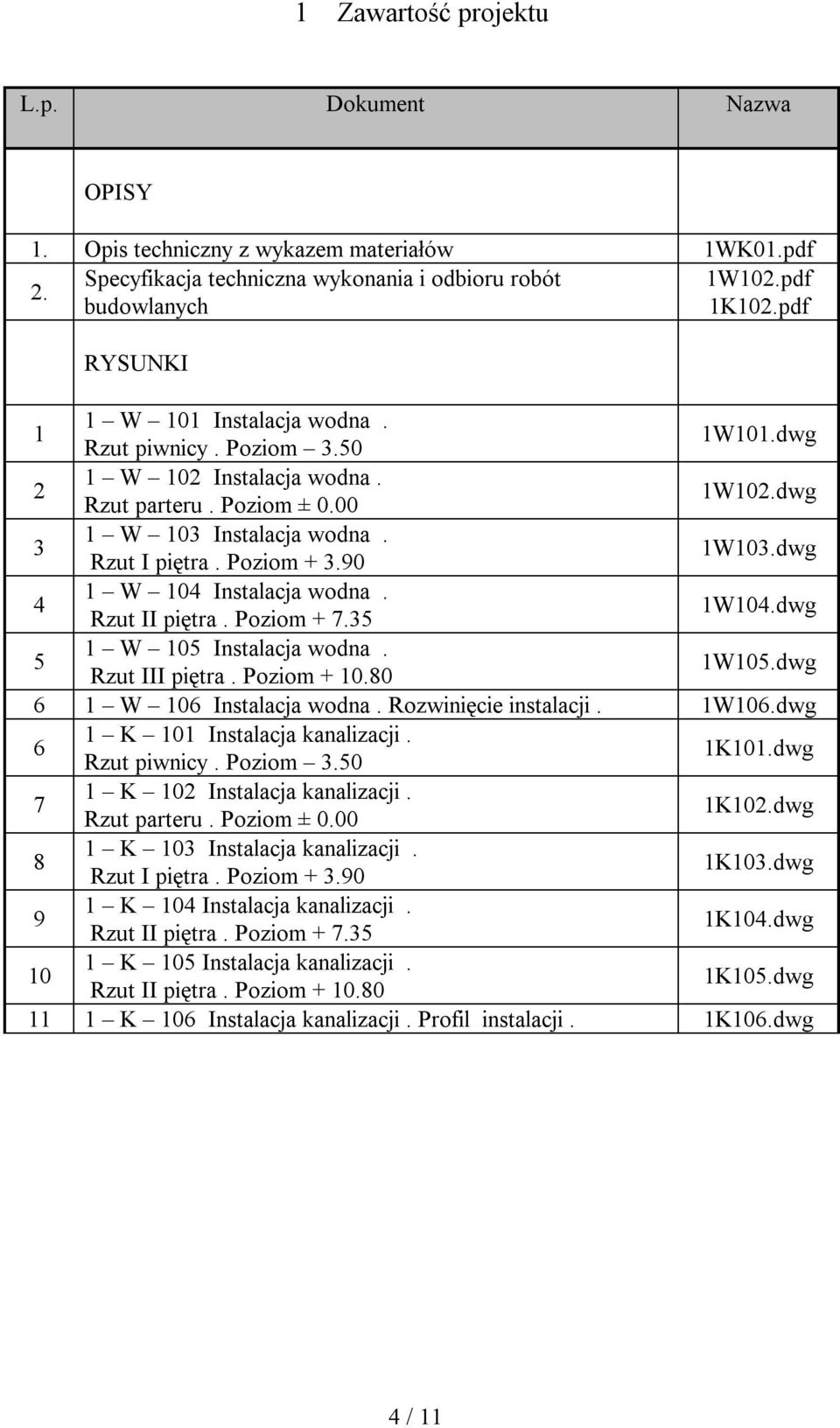

4 1 Zawartość projektu L.p. Dokument Nazwa OPISY 1. Opis techniczny z wykazem materiałów 1WK01.pdf Specyfikacja techniczna wykonania i odbioru robót 1W102.pdf 2. budowlanych 1K102.pdf RYSUNKI 1 1 W 101 Instalacja wodna. Rzut piwnicy. Poziom W101.dwg 2 1 W 102 Instalacja wodna. Rzut parteru. Poziom ± W102.dwg 3 1 W 103 Instalacja wodna. Rzut I piętra. Poziom W103.dwg 4 1 W 104 Instalacja wodna. Rzut II piętra. Poziom W104.dwg 5 1 W 105 Instalacja wodna. Rzut III piętra. Poziom W105.dwg 6 1 W 106 Instalacja wodna. Rozwinięcie instalacji. 1W106.dwg 6 1 K 101 Instalacja kanalizacji. Rzut piwnicy. Poziom K101.dwg 7 1 K 102 Instalacja kanalizacji. Rzut parteru. Poziom ± K102.dwg 8 1 K 103 Instalacja kanalizacji. Rzut I piętra. Poziom K103.dwg 9 1 K 104 Instalacja kanalizacji. Rzut II piętra. Poziom K104.dwg 10 1 K 105 Instalacja kanalizacji. Rzut II piętra. Poziom K105.dwg 11 1 K 106 Instalacja kanalizacji. Profil instalacji. 1K106.dwg 4 / 11

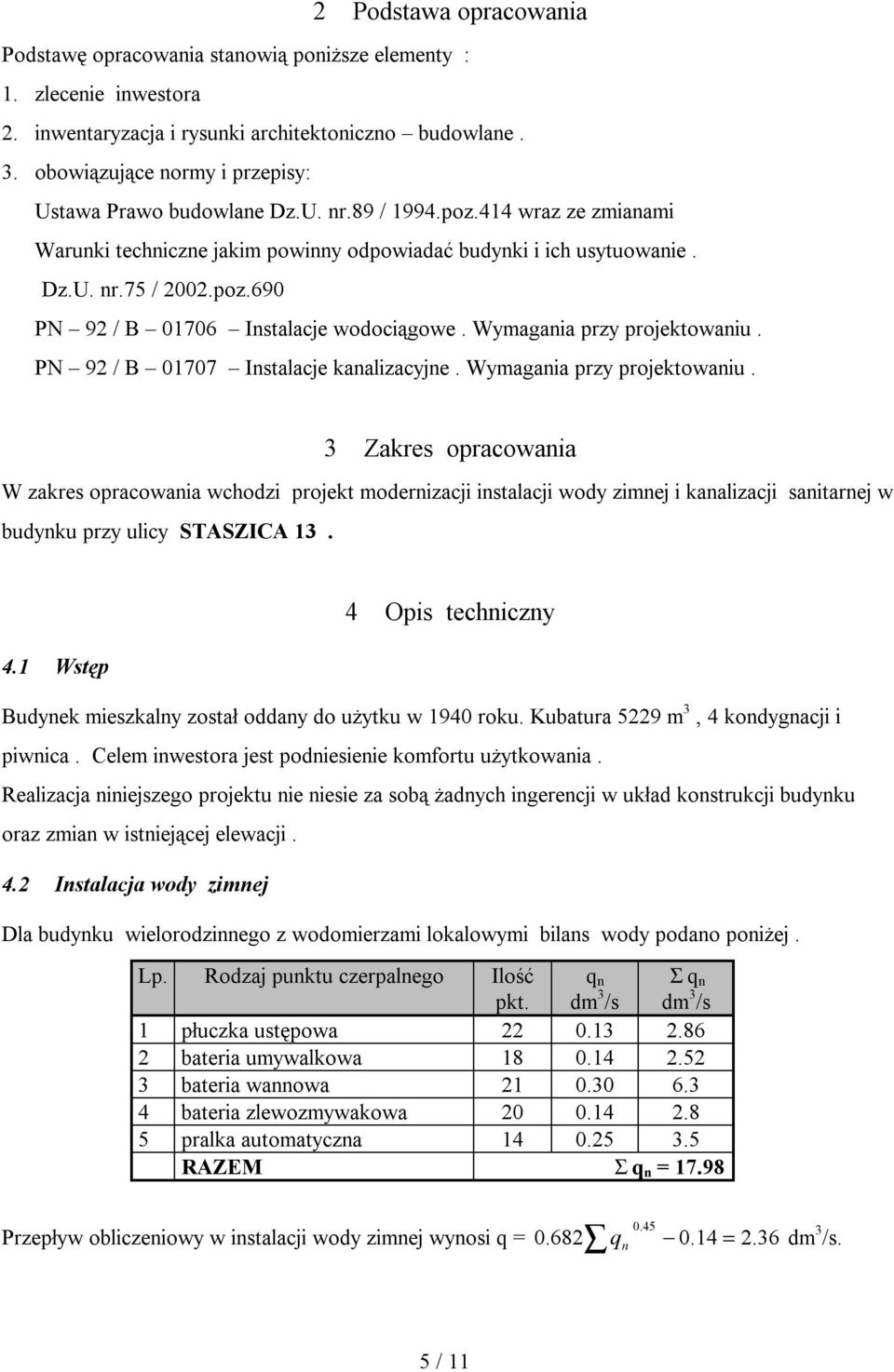

5 2 Podstawa opracowania Podstawę opracowania stanowią poniższe elementy : 1. zlecenie inwestora 2. inwentaryzacja i rysunki architektoniczno budowlane. 3. obowiązujące normy i przepisy: Ustawa Prawo budowlane Dz.U. nr.89 / 1994.poz.414 wraz ze zmianami Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie. Dz.U. nr.75 / 2002.poz.690 PN 92 / B Instalacje wodociągowe. Wymagania przy projektowaniu. PN 92 / B Instalacje kanalizacyjne. Wymagania przy projektowaniu. 3 Zakres opracowania W zakres opracowania wchodzi projekt modernizacji instalacji wody zimnej i kanalizacji sanitarnej w budynku przy ulicy STASZICA Wstęp 4 Opis techniczny Budynek mieszkalny został oddany do użytku w 1940 roku. Kubatura 5229 m 3, 4 kondygnacji i piwnica. Celem inwestora jest podniesienie komfortu użytkowania. Realizacja niniejszego projektu nie niesie za sobą żadnych ingerencji w układ konstrukcji budynku oraz zmian w istniejącej elewacji. 4.2 Instalacja wody zimnej Dla budynku wielorodzinnego z wodomierzami lokalowymi bilans wody podano poniżej. Lp. Rodzaj punktu czerpalnego Ilość pkt. q n dm 3 /s Σ q n dm 3 /s 1 płuczka ustępowa bateria umywalkowa bateria wannowa bateria zlewozmywakowa pralka automatyczna RAZEM Σ q n = n Przepływ obliczeniowy w instalacji wody zimnej wynosi q = q 0.14 = dm 3 /s. 5 / 11

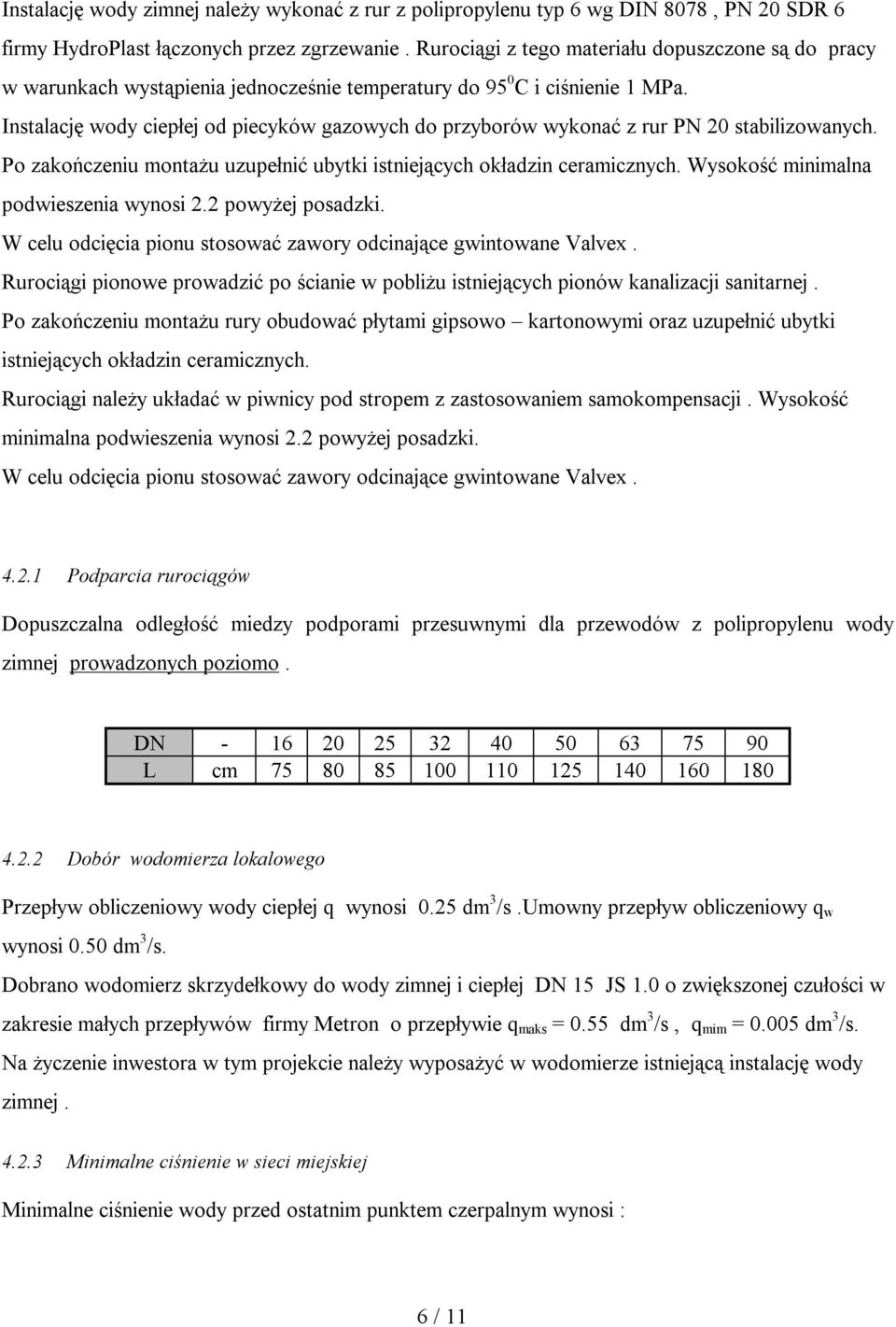

6 Instalację wody zimnej należy wykonać z rur z polipropylenu typ 6 wg DIN 8078, PN 20 SDR 6 firmy HydroPlast łączonych przez zgrzewanie. Rurociągi z tego materiału dopuszczone są do pracy w warunkach wystąpienia jednocześnie temperatury do 95 0 C i ciśnienie 1 MPa. Instalację wody ciepłej od piecyków gazowych do przyborów wykonać z rur PN 20 stabilizowanych. Po zakończeniu montażu uzupełnić ubytki istniejących okładzin ceramicznych. Wysokość minimalna podwieszenia wynosi 2.2 powyżej posadzki. W celu odcięcia pionu stosować zawory odcinające gwintowane Valvex. Rurociągi pionowe prowadzić po ścianie w pobliżu istniejących pionów kanalizacji sanitarnej. Po zakończeniu montażu rury obudować płytami gipsowo kartonowymi oraz uzupełnić ubytki istniejących okładzin ceramicznych. Rurociągi należy układać w piwnicy pod stropem z zastosowaniem samokompensacji. Wysokość minimalna podwieszenia wynosi 2.2 powyżej posadzki. W celu odcięcia pionu stosować zawory odcinające gwintowane Valvex Podparcia rurociągów Dopuszczalna odległość miedzy podporami przesuwnymi dla przewodów z polipropylenu wody zimnej prowadzonych poziomo. DN L cm Dobór wodomierza lokalowego Przepływ obliczeniowy wody ciepłej q wynosi 0.25 dm 3 /s.umowny przepływ obliczeniowy q w wynosi 0.50 dm 3 /s. Dobrano wodomierz skrzydełkowy do wody zimnej i ciepłej DN 15 JS 1.0 o zwiększonej czułości w zakresie małych przepływów firmy Metron o przepływie q maks = 0.55 dm 3 /s, q mim = dm 3 /s. Na życzenie inwestora w tym projekcie należy wyposażyć w wodomierze istniejącą instalację wody zimnej Minimalne ciśnienie w sieci miejskiej Minimalne ciśnienie wody przed ostatnim punktem czerpalnym wynosi : 6 / 11

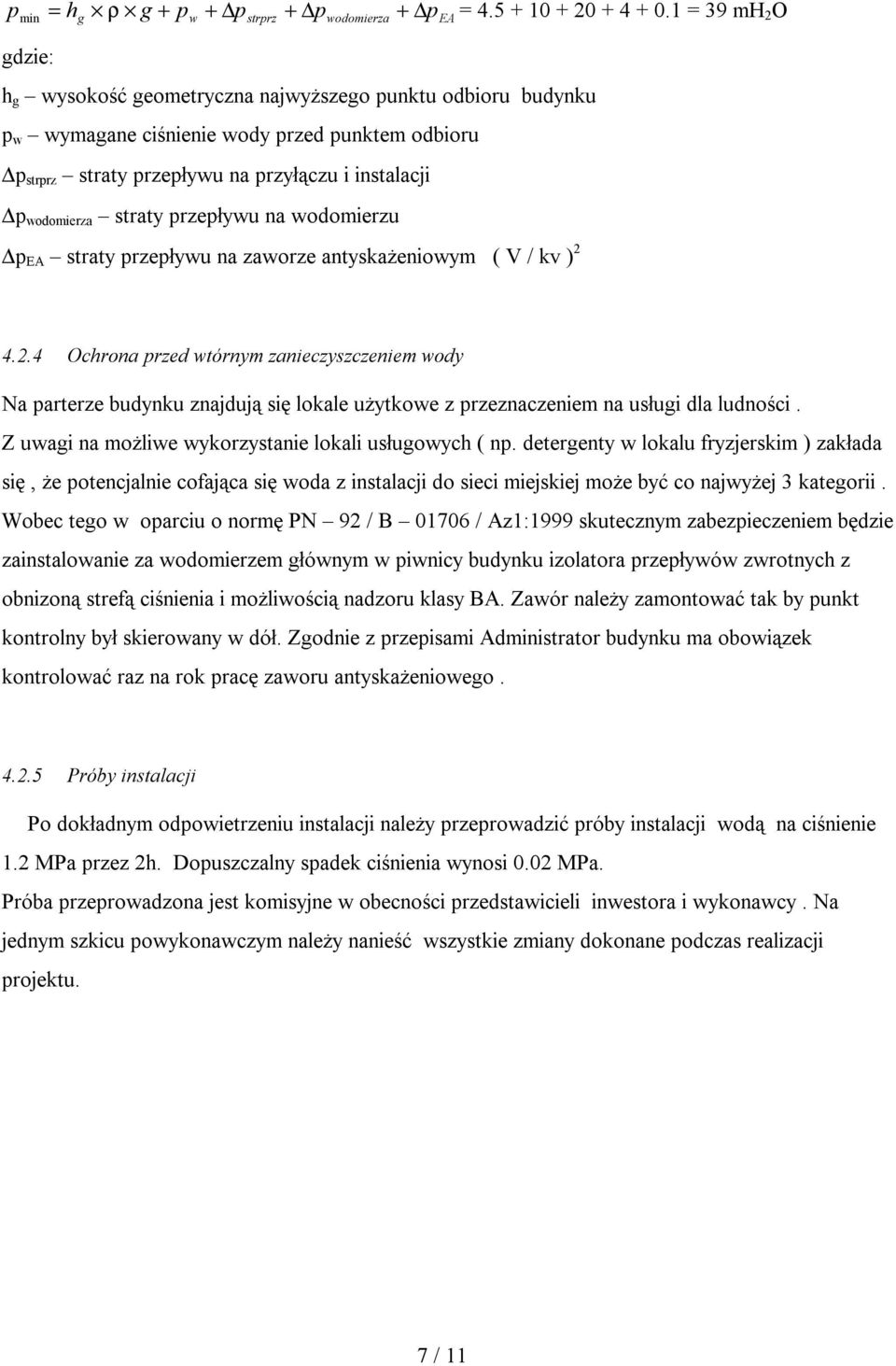

7 p min = h ρ g + p g w + p strprz + p wodomierza + p EA = = 39 mh 2 O gdzie: h g wysokość geometryczna najwyższego punktu odbioru budynku p w wymagane ciśnienie wody przed punktem odbioru p strprz straty przepływu na przyłączu i instalacji p wodomierza straty przepływu na wodomierzu p EA straty przepływu na zaworze antyskażeniowym ( V / kv ) Ochrona przed wtórnym zanieczyszczeniem wody Na parterze budynku znajdują się lokale użytkowe z przeznaczeniem na usługi dla ludności. Z uwagi na możliwe wykorzystanie lokali usługowych ( np. detergenty w lokalu fryzjerskim ) zakłada się, że potencjalnie cofająca się woda z instalacji do sieci miejskiej może być co najwyżej 3 kategorii. Wobec tego w oparciu o normę PN 92 / B / Az1:1999 skutecznym zabezpieczeniem będzie zainstalowanie za wodomierzem głównym w piwnicy budynku izolatora przepływów zwrotnych z obnizoną strefą ciśnienia i możliwością nadzoru klasy BA. Zawór należy zamontować tak by punkt kontrolny był skierowany w dół. Zgodnie z przepisami Administrator budynku ma obowiązek kontrolować raz na rok pracę zaworu antyskażeniowego Próby instalacji Po dokładnym odpowietrzeniu instalacji należy przeprowadzić próby instalacji wodą na ciśnienie 1.2 MPa przez 2h. Dopuszczalny spadek ciśnienia wynosi 0.02 MPa. Próba przeprowadzona jest komisyjne w obecności przedstawicieli inwestora i wykonawcy. Na jednym szkicu powykonawczym należy nanieść wszystkie zmiany dokonane podczas realizacji projektu. 7 / 11

8 4.3 Instalacja kanalizacji sanitarnej Wymianie podlegają piony kanalizacji, instalacje lokalowe. Poziomy w piwnicy zostały wymienione w 2006 roku. Dla części mieszkalnej budynku wielorodzinnego bilans ścieków podano poniżej. Lp. Rodzaj punktu czerpalnego Ilość AWs pkt. Σ AWs 1 płuczka ustępowa umywalka wanna zlew pralka automatyczna RAZEM Σ AWs = 126 Przypływ obliczeniowy dla pogody bezdeszczowej wynosi 4.88 dm 3 /s Instalację kanalizacji sanitarnej zaprojektowano z rur kielichowych z PVC u typ A łączonych na uszczelkę firmy Wavin. Piony należy prowadzić po śladzie starych żeliwnych. Przed wejściem do budynku w piwnicy na odcinku poziomym zastosować rewizję PVC 160 w studni Tegra 600 oraz urządzenie przeciwzalewowe Urządzenie przeciwzalewowe Zgodnie z normą PN EN / Urządzenie przeciwzalewowe w budynkach zastosowano zasuwę burzową DN 160 montowaną w studzience wewnątrz budynku. Montaż zasuwy z dostępem z poziomu posadzki polega na umieszczeniu jej w studzience Tegra 600 składającej się z kinety ślepej ( h = 45 cm ) wraz z krótkim odcinkiem rury karbowanej. Jako zwieńczenia studni zastosować włazy klasy A15 D400 zamontowane na teleskopowym adapterze do włazu. Adapter wyregulować do poziomu posadzki. W kinecie ślepej wykonać przejścia szczelne DN 160 przez zastosowanie wkładki in situ 160 mm. 5 Wytyczne b.h.p. i sanitarne Maszyny, urządzenia i inne wyroby instalowane w obiekcie, powinny odpowiadać wymaganiom jakościowym w zakresie bezpieczeństwa i higieny pracy i powinny posiadać certyfikat na znak bezpieczeństwa CE lub deklarację zgodności z PN lub aprobatą techniczną. 8 / 11

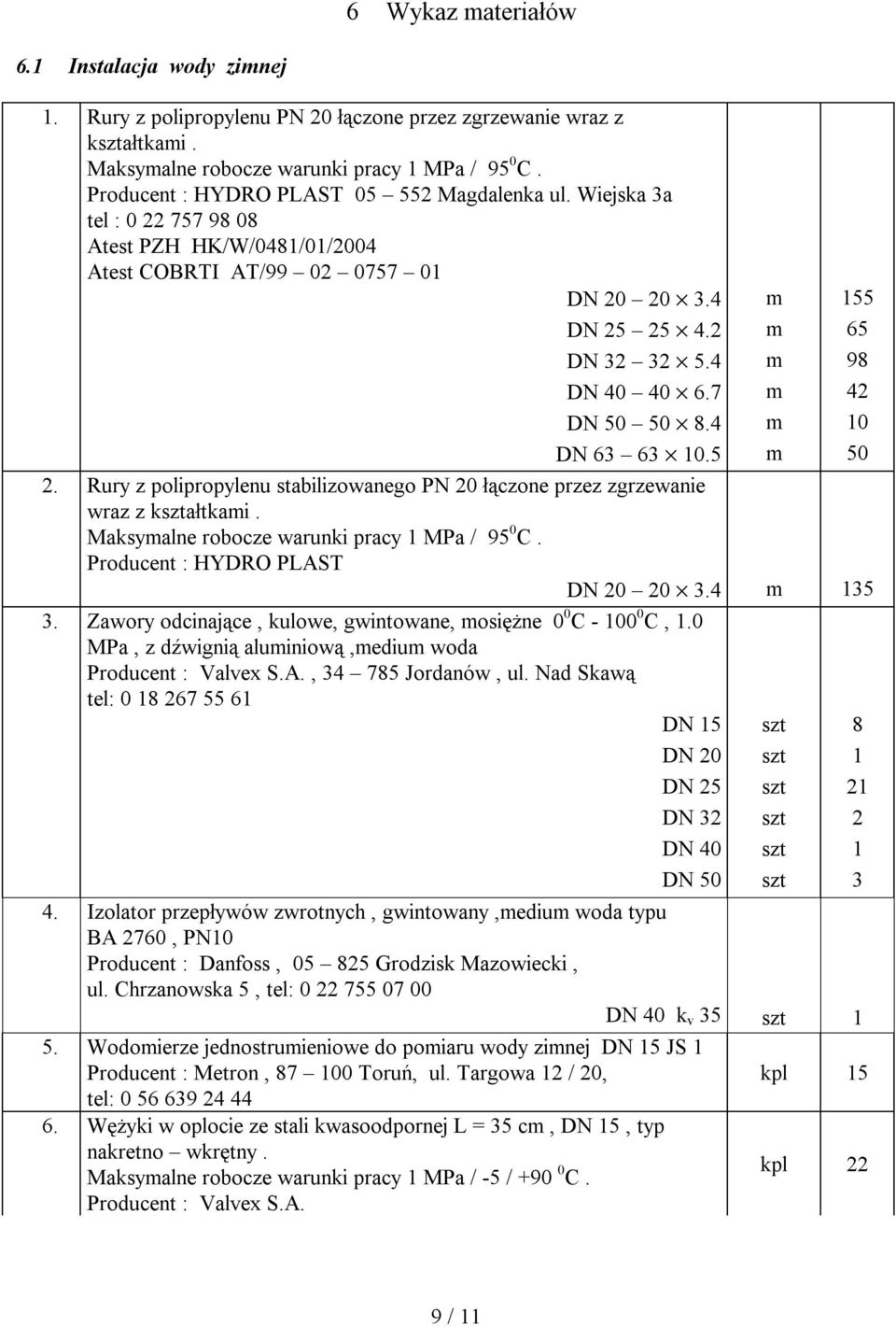

9 6 Wykaz materiałów 6.1 Instalacja wody zimnej 1. Rury z polipropylenu PN 20 łączone przez zgrzewanie wraz z kształtkami. Maksymalne robocze warunki pracy 1 MPa / 95 0 C. Producent : HYDRO PLAST Magdalenka ul. Wiejska 3a tel : Atest PZH HK/W/0481/01/2004 Atest COBRTI AT/ DN m 155 DN m 65 DN m 98 DN m 42 DN m 10 DN m Rury z polipropylenu stabilizowanego PN 20 łączone przez zgrzewanie wraz z kształtkami. Maksymalne robocze warunki pracy 1 MPa / 95 0 C. Producent : HYDRO PLAST DN m Zawory odcinające, kulowe, gwintowane, mosiężne 0 0 C C, 1.0 MPa, z dźwignią aluminiową,medium woda Producent : Valvex S.A., Jordanów, ul. Nad Skawą tel: DN 15 szt 8 DN 20 szt 1 DN 25 szt 21 DN 32 szt 2 DN 40 szt 1 DN 50 szt 3 4. Izolator przepływów zwrotnych, gwintowany,medium woda typu BA 2760, PN10 Producent : Danfoss, Grodzisk Mazowiecki, ul. Chrzanowska 5, tel: DN 40 k v 35 szt 1 5. Wodomierze jednostrumieniowe do pomiaru wody zimnej DN 15 JS 1 Producent : Metron, Toruń, ul. Targowa 12 / 20, kpl 15 tel: Wężyki w oplocie ze stali kwasoodpornej L = 35 cm, DN 15, typ nakretno wkrętny. Maksymalne robocze warunki pracy 1 MPa / -5 / C. Producent : Valvex S.A. kpl 22 9 / 11

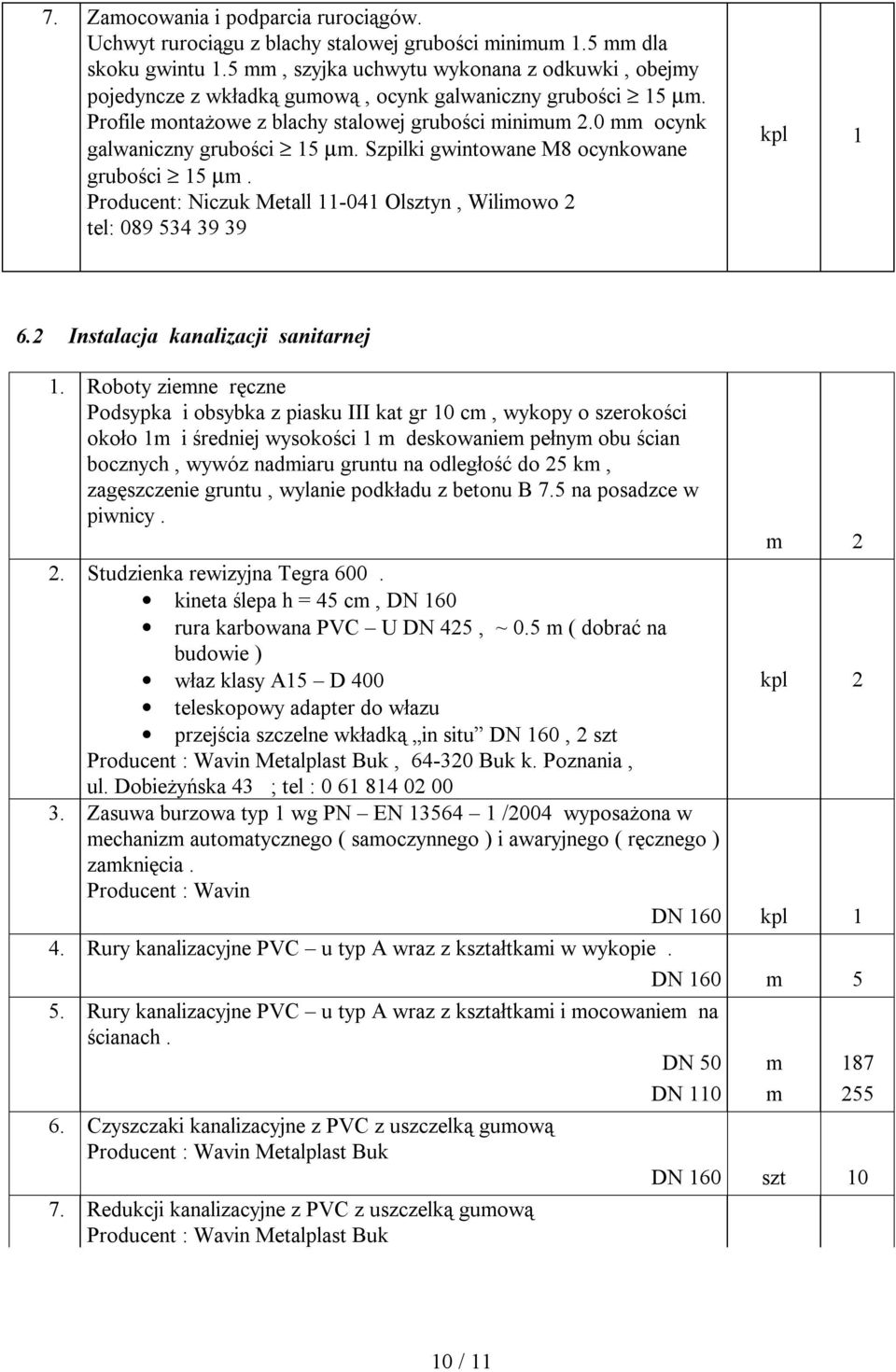

10 7. Zamocowania i podparcia rurociągów. Uchwyt rurociągu z blachy stalowej grubości minimum 1.5 mm dla skoku gwintu 1.5 mm, szyjka uchwytu wykonana z odkuwki, obejmy pojedyncze z wkładką gumową, ocynk galwaniczny grubości 15 µm. Profile montażowe z blachy stalowej grubości minimum 2.0 mm ocynk galwaniczny grubości 15 µm. Szpilki gwintowane M8 ocynkowane grubości 15 µm. Producent: Niczuk Metall Olsztyn, Wilimowo 2 tel: kpl Instalacja kanalizacji sanitarnej 1. Roboty ziemne ręczne Podsypka i obsybka z piasku III kat gr 10 cm, wykopy o szerokości około 1m i średniej wysokości 1 m deskowaniem pełnym obu ścian bocznych, wywóz nadmiaru gruntu na odległość do 25 km, zagęszczenie gruntu, wylanie podkładu z betonu B 7.5 na posadzce w piwnicy. m 2 2. Studzienka rewizyjna Tegra 600. kineta ślepa h = 45 cm, DN 160 rura karbowana PVC U DN 425, ~ 0.5 m ( dobrać na budowie ) właz klasy A15 D 400 kpl 2 teleskopowy adapter do włazu przejścia szczelne wkładką in situ DN 160, 2 szt Producent : Wavin Metalplast Buk, Buk k. Poznania, ul. Dobieżyńska 43 ; tel : Zasuwa burzowa typ 1 wg PN EN /2004 wyposażona w mechanizm automatycznego ( samoczynnego ) i awaryjnego ( ręcznego ) zamknięcia. Producent : Wavin DN 160 kpl 1 4. Rury kanalizacyjne PVC u typ A wraz z kształtkami w wykopie. DN 160 m 5 5. Rury kanalizacyjne PVC u typ A wraz z kształtkami i mocowaniem na ścianach. DN 50 m 187 DN 110 m Czyszczaki kanalizacyjne z PVC z uszczelką gumową Producent : Wavin Metalplast Buk 7. Redukcji kanalizacyjne z PVC z uszczelką gumową Producent : Wavin Metalplast Buk DN 160 szt / 11

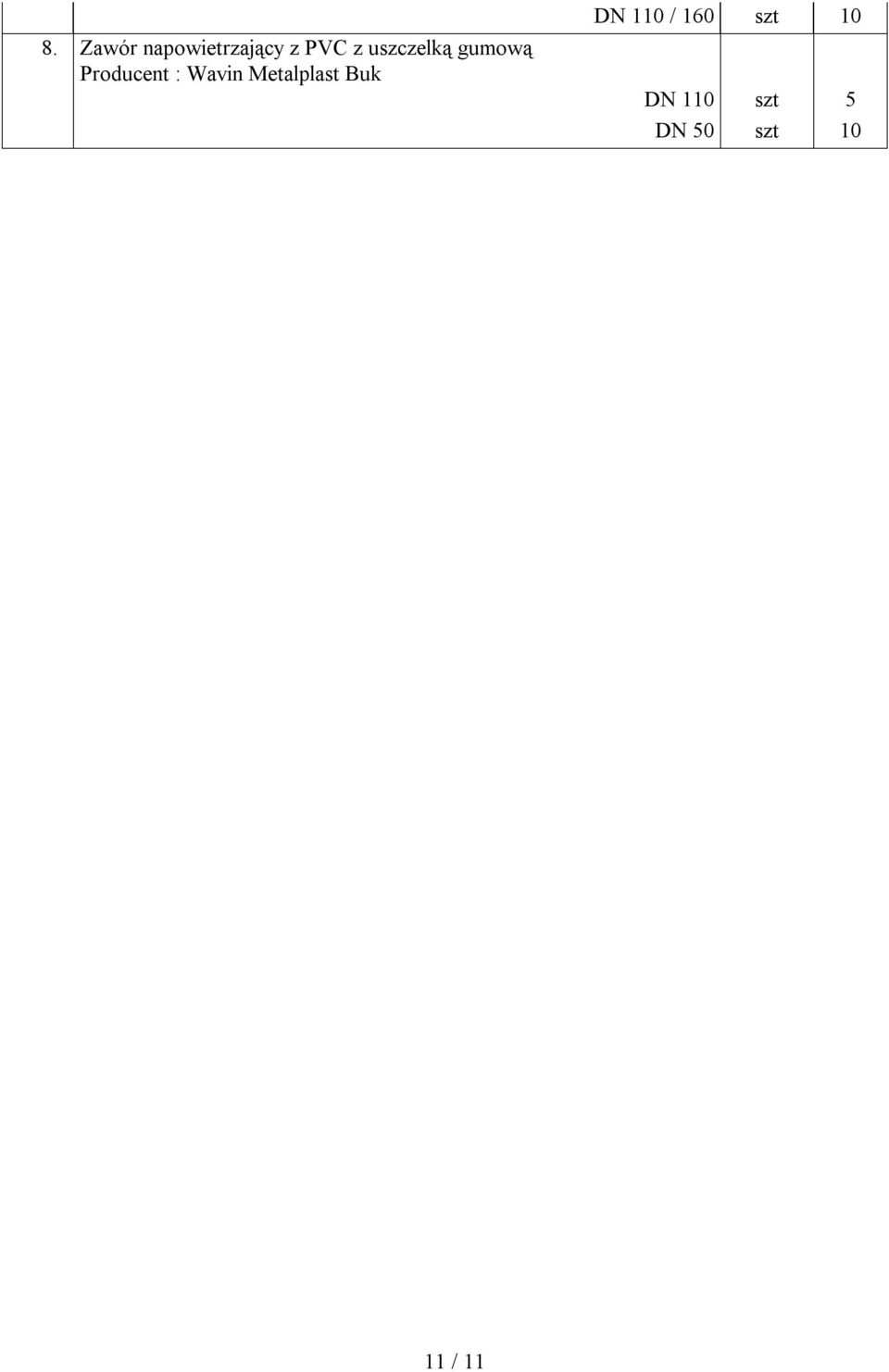

11 8. Zawór napowietrzający z PVC z uszczelką gumową Producent : Wavin Metalplast Buk DN 110 / 160 szt 10 DN 110 szt 5 DN 50 szt / 11
