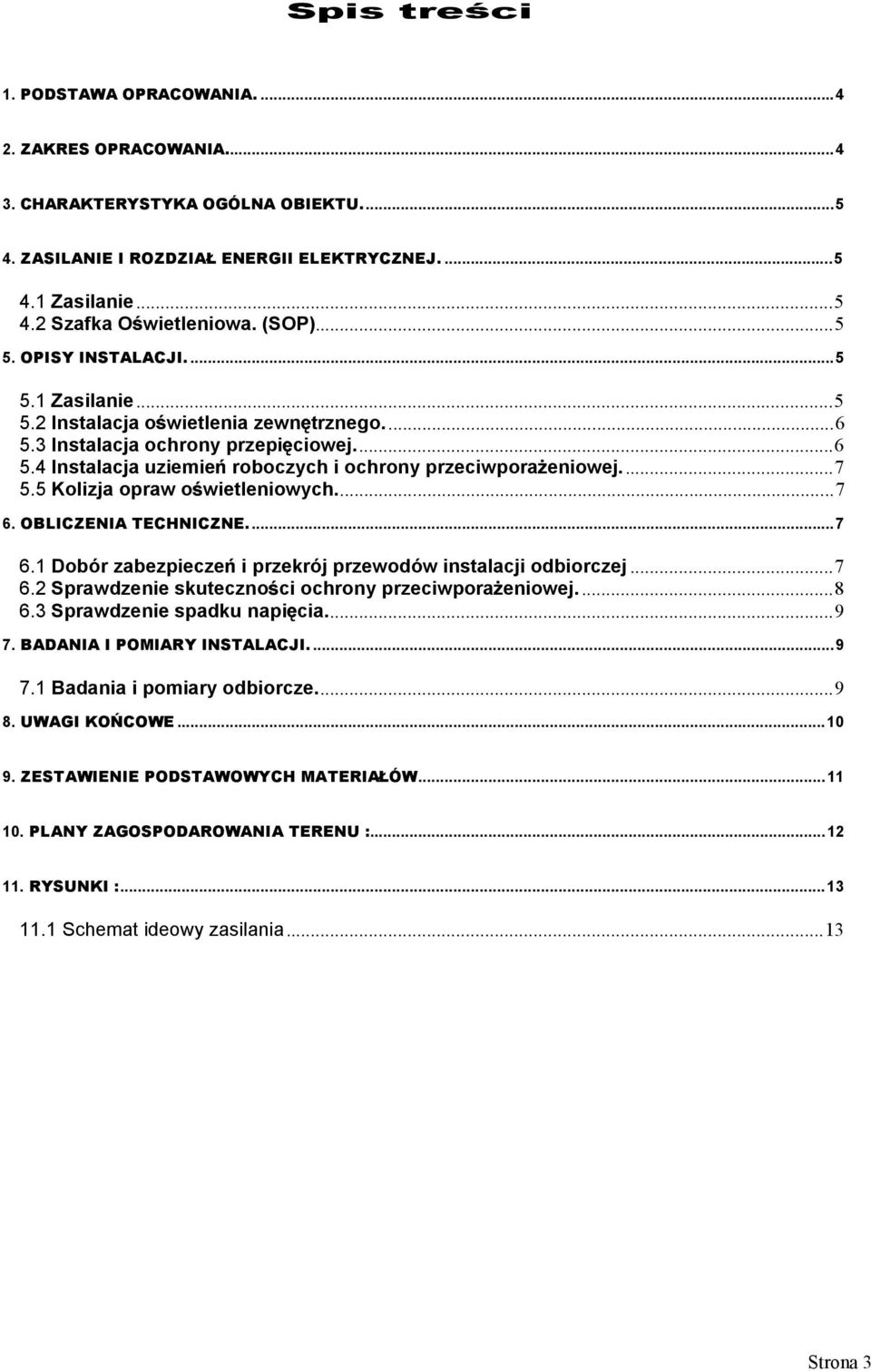

1 Spis tre ci 1. PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA CHARAKTERYSTYKA OGÓLNA OBIEKTU ZASILANIE I ROZDZIA ENERGII ELEKTRYCZNEJ Zasilanie Szafka O wietleniowa. (SOP) OPISY INSTALACJI Zasilanie Instalacja o wietlenia zewn trznego Instalacja ochrony przepi ciowej Instalacja uziemie roboczych i ochrony przeciwpora eniowej Kolizja opraw o wietleniowych OBLICZENIA TECHNICZNE Dobór zabezpiecze i przekrój przewodów instalacji odbiorczej Sprawdzenie skuteczno ci ochrony przeciwpora eniowej Sprawdzenie spadku napi cia BADANIA I POMIARY INSTALACJI Badania i pomiary odbiorcze UWAGI KO COWE ZESTAWIENIE PODSTAWOWYCH MATERIA ÓW PLANY ZAGOSPODAROWANIA TERENU : RYSUNKI : Schemat ideowy zasilania...13 Strona 3

2 OPIS TECHNICZNY Do projektu budowlano - wykonawczego budowy o wietlenia ulicznego w m. Lulinek gm. Szamotu y 1. PODSTAWA OPRACOWANIA. Projekt opracowano na zlecenie Inwestora w oparciu o: 1.1 Projekt budowlany modernizacji ulicy Le nej w Lulinku, gm. Szamotu y opracowany przez B.P.K. PERFEKT Pozna 08/2008, 1.2 Warunki przy czenia do sieci elektroenergetycznej nr RD-2/ZR/1B/01182/ Decyzja o ustaleniu lokalizacji inwestycji celu publicznego nr WU / Aktualne normy; przepisy i wskazówki projektowania. 1.5 Opracowania mi dzy bran owe. 2. ZAKRES OPRACOWANIA. 2.1 Zestawienie opraw o wietleniowych Niniejsze opracowanie dotyczy o wietlenia ulic wymienionych w poni szej tabeli: lp Lokalizacja 1. m. Lulinek, ul. Le na I etap 13 opraw 2. m. Lulinek, ul. Le na II etap 4 oprawy W o wietleniu projektuje si nast puj ce rodzaje instalacji: 2.1. o wietlenie uliczne uk ad zasilaj co - pomiarowy 2.3. instalacja uziemiaj ca i ochrony przeciwpora eniowej. Strona 4

3 3. CHARAKTERYSTYKA OGÓLNA OBIEKTU. Bilans mocy zainstalowanych urz dze jest nast puj cy: O wietlenie zewn trzne Pj=0,100 kw Wspó czynnik rozruchu k r =1,5 Moc zapotrzebowana P z = n P j k r Zapotrzebowanie mocy dla poszczególnych ulic oraz warto pr du znamionowego i zabezpieczenia zalicznikowego okre lono w tabeli poni ej. lp Lokalizacja uwagi m. Lulinek., ul. Le na I Etap m. Lulinek., ul. Le na I i II Etap 1,0 7,2 Obwód 1 0,7 5,1 Obwód ,7 12,3 20 ca o 4. ZASILANIE I ROZDZIA ENERGII ELEKTRYCZNEJ. 4.1 Zasilanie Projektowana instalacja o wietleniowa zasilana b dzie z nowo zabudowanych Szafek O wietleniowo Pomiarowych (SOP) wolnostoj cego zlokalizowanego w granicy dzia ki. Zasilanie Szafki Owietleniowej (SOP) wykonane b dzie kablem YAKY z projektowanej mufy rozga nej. Pod czenie do istniej cej linii kablowej wykona dystrybutor energii elektrycznej tj. ENEA Operator Sp. z o.o.. Prace wykonywa nale y w uzgodnieniu z lokalnym przedstawicielem dostawcy energii elektrycznej. 4.2 Szafka O wietleniowa. (SOP) G ówny rozdzia energii elektrycznej wraz z urz dzeniami zabezpieczaj cymi i steruj cymi projektuje si w szafce zasilaj co-steruj cej SOP. Lokalizacje podano w za czonym planie. Linie zasilaj ce projektuje si kablami typu YAKY 4x35 mm OPISY INSTALACJI. 5.1 Zasilanie Z nowo wybudowanej Szafki O wietleniowo - Pomiarowej nale y wyprowadzi zasilanie kablem YAKY 4 35 mm 2 do opraw owietleniowych. Wspólnie z kablow lini Strona 5

4 o wietleniow nale y uk ada drut ocynkowany 8. Rozdzia instalacji TN-C na TN-S nale y wykona w ka dym supie o wietleniowym. Warto sztucznego uziemienia roboczego powinna wynosi R uz <10. Kable uk ada w rowie kablowym o g boko ci 0,8 m na podsypce z piasku o grubo ci 10 cm lini falist z zapasem 1,5-2,5 % (d ugo ci wykopu). Trasa kabla winna przebiega w odleg o ci 0,5 m od kraw dzi jezdni. Nast pnie kabel przysypa warstw 10 cm piasku i warstw 25 cm gruntu rodzimego, po czym uo y foli ostrzegawcz koloru niebieskiego o szeroko ci min. 0,3 m. Przy podej ciu do szafeki pozostawi zapas ok. 1,5 m. Kabel pod drogami i podjazdami do posesji nale y chroni w rurach os onowych np. DVK 75 firmy AROT. Nast pnie zasypa rów z u o onym kablem. Kabel podlega inwentaryzacji geodezyjnej. Roboty ziemne w s siedztwie istniej cego uzbrojenia wykona r cznie dokonywa przekopów próbnych. Zwróci nale y szczególn uwag na wszelkie zalecenia zawarte w protokó ach i opiniach wydanych przez odpowiednie instytucje. 5.2 Instalacja o wietlenia zewn trznego. O wietlenie zewn trzne obejmuje zasilanie opraw ulicznych SGS SON-T 100 na s upach parkowych SBu 4,5 firmy ARiEL. Obwody o wietleniowe projektuje si kablem typu YAKY 4 35 mm 2 u o onym w wykopie kablowym. Zasilanie instalacji z szafy SOP. S upy nale y wyposa y w tabliczki bezpiecznikowe do przy czenia kabli i przewodów. Po czenia wewn trzne w poszczególnych supach nale y wykona przewodami YDY 3 2,5 mm 2. Kabel elektryczny zasilaj cy po wprowadzeniu do supa pod czy do z cza o wietleniowego w s upie. Oprawy montowa zgodnie z zaleceniami producenta na podstawie DTR. Plan trasy linii kablowych oraz lokalizacj stanowisk s upowych pokazano na planie sytuacyjnym Sterowanie o wietleniem zewn trznym odbywa si przy pomocy zegara astronomicznego Instalacja ochrony przepi ciowej. Zgodnie z wymaganiami zawartymi w PN/E p.4.5; PN-IEC i Rozp. Ministra Infrastruktury z dnia 12 kwietnia 2002r. (Dz.U. nr 75 poz. 690 z dnia r ze zm.) zaprojektowano strefow ochron od przepi instalacji i urz dze elektrycznych. Spe nienie wymaga zawartych w w/w normach i przepisach zrealizowa nale y za pomoc ograniczników klasy I np. DEHNport Maxi zapewniaj cy poziom ochrony 4 kv. Strona 6

5 5.4 Instalacja uziemie roboczych i ochrony przeciwpora eniowej. W obiekcie zaprojektowano uk ad zasilaj cy TN-C w cz ci zasilaj cej i TN-S w cz ci odbiorczej oprawy owietleniowe. Rozdzia uk adu zasilaj cego nast puje we wszystkich stanowiskach supów o wietleniowych. Podstawow ochron przeciwpora eniow stanowi izolacja stosowana we wszystkich urz dzeniach. Jako dodatkow ochron od pora e pr dem elektrycznym projektuje si dla sta ych urz dze elektrycznych samoczynne wy czenie zasilania (p PN-IEC ). Dla instalacji elektrycznej wymagaj cej dodatkowej ochrony projektuje si obwody: - 1 fazowe jako 3 - y owe; - 3 fazowe jako 5 - y owe; lub 4 y owe (bez przewodu zerowego N) z dodatkow y ochronn PE" koloru ó to - zielonego. Do przewodu ochronnego nale y przy czy wszystkie styki ochronne urz dze elektrycznych. W obiekcie nale y wykona uziemienie robocze. W tym celu na dnie wykopu rowu kablowego nale y uo y drut FeZn 8 mm na ca ej dugo ci wykopu. Uziemieniu podlegaj wszystkie stanowiska supów o wietleniowych. Do uziemienia pod czy GSW w SOP. Pod czeniu podlegaj równie metalowe elementy wyposa enia. Po czenie powinno by wykonane w sposób pewny i trwa y pod wzgl dem mechanicznym i elektrycznym. Warto dodatkowego uziemienia roboczego nie powinna przekracza Kolizja opraw o wietleniowych. Istniej ce oprawy o wietleniowe w przypadku kolizji z nowoprojektowanymi oprawami nale y zdemontowa wraz z wysi gnikiem ze supów napowietrznych i przenie do innej lokalizacji wg wskaza inwestora. 6. OBLICZENIA TECHNICZNE. 6.1 Dobór zabezpiecze i przekrój przewodów instalacji odbiorczej Doboru przekroju przewodów i ich zabezpiecze dobrano na podstawie Warunków technicznych doboru przekroju przewodów i kabli do obci e pr dem elektrycznym" zawartych w PN-IEC Obliczenia zabezpiecze wykonano wed ug poni szych wzorów: Strona 7

6 P = ki k j Pz ki - wspó czynnik jednoczesno ci (przyj to = 1) kj - wspó czynnik rozruchu (przyj to = 1,5) a) zabezpieczenie 3-fazowe: I = 3 U k cos Up - napi cie mi dzyfazowe równe 0,4 kv cos - wspó czynnik mocy równy 0,90 p P i oraz b) zabezpieczenie 1-fazowe: I = U f P k cos Uf - napi cie fazowe równe 0,23 kv cos - wspó czynnik mocy równy 0,90 I b pr d znamionowy urz dzenia I n pr d znamionowy zabezpieczenia I 2 pr d zadzia ania zabezpiecze I z pr d obci alno ci d ugotrwa ej przewodu i I < I < I i I 2 < 1, 45I b n z z Dla przewodu YAKY 4x35 12,3 < 20 < 80 i 29 < 116 Kabel i zabezpieczenia dobrane prawid owo 6.2 Sprawdzenie skuteczno ci ochrony przeciwpora eniowej. Obliczenia przeprowadzono zgodnie z wymaganiami, jakim powinny odpowiada urz dzenia elektroenergetyczne w zakresie ochrony przeciwpora eniowej zawartymi w PN-IEC Uwzgl dniaj c warto rezystancji i reaktancji poszczególnych elementów uk adu elektroenergetycznego obliczono impedancj p tli zwarcia i okre lono czas zadzia ania urz dze zabezpieczaj cych. Przebieg oblicze zestawiono poni ej dla krytycznych miejsc w sieci. Strona 8

7 Oblicze dokonano wg wzoru: Z I < U s a 0 Z s impedancja obwodu zwarciowego I a pr d wy czenia urz dzenia zabezpieczaj cego w okre lonym czasie U 0 warto skuteczna napi cia znamionowego wzgl dem ziemi 0,65 50 = 32,5 < 230 Ochrona przeciwpora eniowa jest skuteczna 6.3 Sprawdzenie spadku napi cia. Oblicze dokonano wg wzoru: m U = P i L S U i = % 2 n f 1 i γ konduktywno przewodu U nf znamionowe napi cie fazowe S przekrój przewodu U znamionowe napi cie fazowe P i moc obci enia w i-tym punkcie obwodu L i i-ty odcinek obwodu U % =0,2 % Spadek napi cia w normie Po wykonaniu instalacji nale y dokona pomiaru rzeczywistej impedancji p tli zwarcia. Dla sprawdzenia wybiórczo ci dzia ania zabezpiecze obliczono równie i przeprowadzono analiz najwi kszych spodziewanych warto ci pr dów zwarciowych. 7. BADANIA I POMIARY INSTALACJI. 7.1 Badania i pomiary odbiorcze. Sprawdzenia odbiorcze instalacji nale y wykona zgodnie z PN-IEC w oparciu o Warunki techniczne wykonania i odbioru robót budowlano -monta owych". W sk ad bada pomonta owych m. in. wchodz : a) ogl dziny, b) badanie skuteczno ci szybkiego wy czenia na podstawie pomierzonej impedancji p tli zwarcia, c) badanie stanu izolacji instalacji odbiorczej d) badanie rozdzielnicy (sprawdzenie prawid owo ci po cze, dokr cenie styków, izolacja szyn), e) sprawdzenie ci g o ci przewodu ochronnego, Strona 9

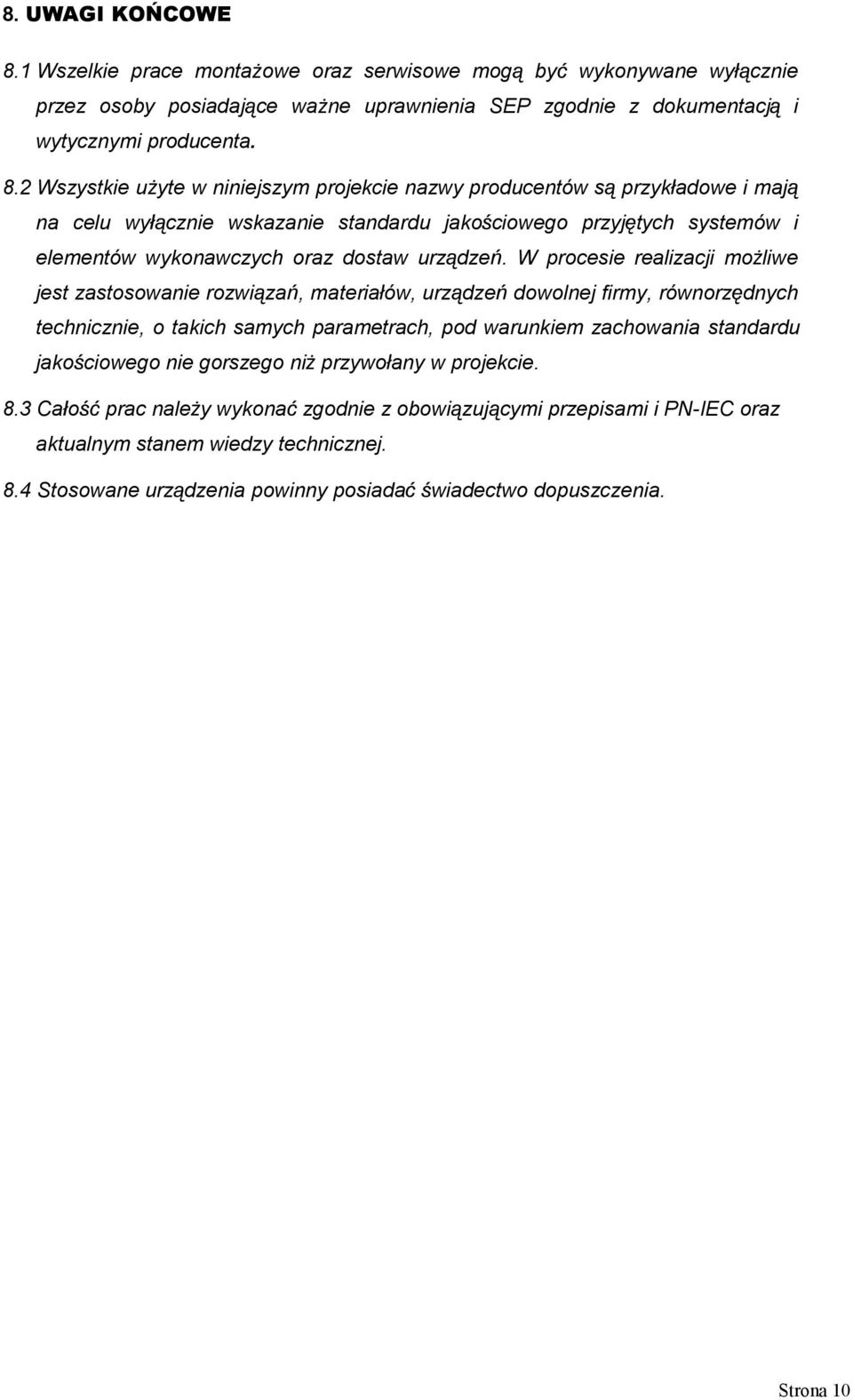

8 8. UWAGI KO COWE 8.1 Wszelkie prace monta owe oraz serwisowe mog by wykonywane wy cznie przez osoby posiadaj ce wa ne uprawnienia SEP zgodnie z dokumentacj i wytycznymi producenta. 8.2 Wszystkie u yte w niniejszym projekcie nazwy producentów s przyk adowe i maj na celu wy cznie wskazanie standardu jako ciowego przyj tych systemów i elementów wykonawczych oraz dostaw urz dze. W procesie realizacji mo liwe jest zastosowanie rozwi za, materia ów, urz dze dowolnej firmy, równorz dnych technicznie, o takich samych parametrach, pod warunkiem zachowania standardu jako ciowego nie gorszego ni przywo any w projekcie. 8.3 Ca o prac nale y wykona zgodnie z obowi zuj cymi przepisami i PN-IEC oraz aktualnym stanem wiedzy technicznej. 8.4 Stosowane urz dzenia powinny posiada wiadectwo dopuszczenia. Strona 10

9 9. ZESTAWIENIE PODSTAWOWYCH MATERIA ÓW Podstawowymi materia ami stosowanymi przy wykonaniu instalacji elektrycznej s : - kable YAKY 4x35 mm 2 firmy TF/NKT/EL, 750 m - przewód YDY 3x2,5 mm 2 firmy TF/NKT/EL, 77 m - drut ocynkowany FeZn 8 mm 680 m - oprawy o wietleniowe SGS203 1 SON-T szt. - s up o wietleniowy SBu 4,5 firmy ARiEL 17 szt. - Szafka O wietleniowo - Pomiarowa firmy ZPU EN-TECH 1 szt. - inne: (folia kablowa, oznaczniki kablowe) Strona 11
