1 Remont nawierzchni placu na terenie lasów państwowych PROJEKT BUDOWLANO-WYKONAWCZY Oświadczenie: Projekt drogowy Remontu nawierzchni placu na terenie lasów państwowych działka nr 44 Otrzep został wykonany zgodnie z umową, obowiązującymi przepisami techniczno-budowlanymi i jest kompletny z punktu widzenia celu któremu ma służyć. Zawartość opracowania 1. Część opisowa 2. Część rysunkowa Działki budowlane: 44 obręb Otrzep Obiekt: Remont nawierzchni placu składowego Branża: drogowa Adres: Działka 44 OTRZEP Gm. Wierzchowo pow. Drawsko Inwestor: Nadleśnictwo Świerczyna Autor projektu: inż. Janina Niedopytalska Opracował: mgr Mirosław Niedopytalski Koszalin

służyć. Zawartość opracowania 1. Część opisowa 2.

2 2 OPIS TECHNICZNY do projektu na remont nawierzchni placu składowego dla Nadleśnictwa Świerczyna działka 44 Otrzep 1. Podstawa prawna zlecenie Nadleśnictwa Świerczyna 2. Materiały wyjściowe. Mapa sytuacyjno wysokościowa 1:1000 Poradnik technologiczny Drogi Leśne Obowiązujące normatywy i przepisy. Wizja w terenie. 3. Przeznaczenie, program użytkowania i funkcja obiektu. Przeznaczeniem opracowania jest utwardzenie istniejącego placu. 4. Opis stanu istniejącego. Istniejący plac znajduje się na terenie lasów państwowych. Teren przewidziany pod budowę posiada dojazd od drogi powiatowej Otrzep-Nowe Laski z płyt żelbetowych, jest ogrodzony posiada nawierzchnię gruntową zniszczoną z wybojami i dziurami. 5. Opis projektu Projektowane jest utwardzenie części placu płytami żelbetowymi 3.00 x 1.25 x 0.12 m na podsypce z pospółki grubości 20 cm z drogą dojazdową wzdłuż ogrodzenia o szerokości 3.50m. Płyty żelbetowe zostaną pozyskane z rozbiórki istniejącego placu przeładunkowego na terenie lasów państwowych. Odwodnienie powierzchniowe. 6. Konstrukcja -nawierzchnia z płyt żelbetowych z rozbiórki -podbudowa z pospółki grubości 20 cm na geowłókninie -ściek przy krawędzi dolnej placu z kruszywa szerokości 60 cm i grubości 30 cm, studnia chłonna 2.00x2.00m głęb. 4.00m. 7. Roboty ziemne, odwodnienie W ramach robót ziemnych należy wykonać korytowanie pod jezdnię placu i drogi dojazdowej. Dobrze zagęścić i wyprofilować podłoże aby nie wystąpiło potem klawiszowanie płyt. Nadmiar

Przeznaczeniem opracowania jest utwardzenie istniejącego placu. 4. Opis stanu istniejącego. Istniejący plac znajduje się na terenie lasów państwowych.

3 3 zebranego gruntu rozplantować poza placem na przyległym terenie. Wykonać ściek wzdłuż dolnej krawędzi placu. Wykonać profilowanie i plantowanie pozostałej części placu. 8. Kolejność prowadzenia robót Roboty pomiarowe Korytowanie z rozplantowaniem nadmiaru ziemi Ułożenie geowłókniny Ułożenie podbudowy Ułożenie płyt żelbetowych pozyskanych z rozbiórki Wykonanie ścieku ze studnią chłonną Plantowanie pozostałego terenu placu UWAGA : Prace typu geodezyjnego powinien prowadzić uprawniony geodeta. Wszelkie roboty powinny być prowadzone w sposób bezpieczny zgodny z przepisami BHP w oparciu o obowiązujące przepisy. Opracował Inż. Janina Niedopytalska

Kolejność prowadzenia robót Roboty pomiarowe Korytowanie z rozplantowaniem nadmiaru ziemi Ułożenie geowłókniny Ułożenie podbudowy Ułożenie płyt żelbetowych

4 4 PROJEKT BUDOWLANO - WYKONAWCZY Remontu nawierzchni placu w lasach państwowych działka nr 44 obręb Otrzep Informacja dotycząca Bezpieczeństwa i Ochrony Zdrowia. Branża: drogowa Obiekt: Remont nawierzchni placu w lasach państwowych Adres: Dz. Nr 44 Otrzep Gm. Wierzchowo, woj. zachodniopomorskie Działki budowlane: nr 44 obręb Otrzep Inwestor: Nadleśnictwo Świerczyna

Branża: drogowa Obiekt: Remont nawierzchni placu w lasach państwowych Adres: Dz.

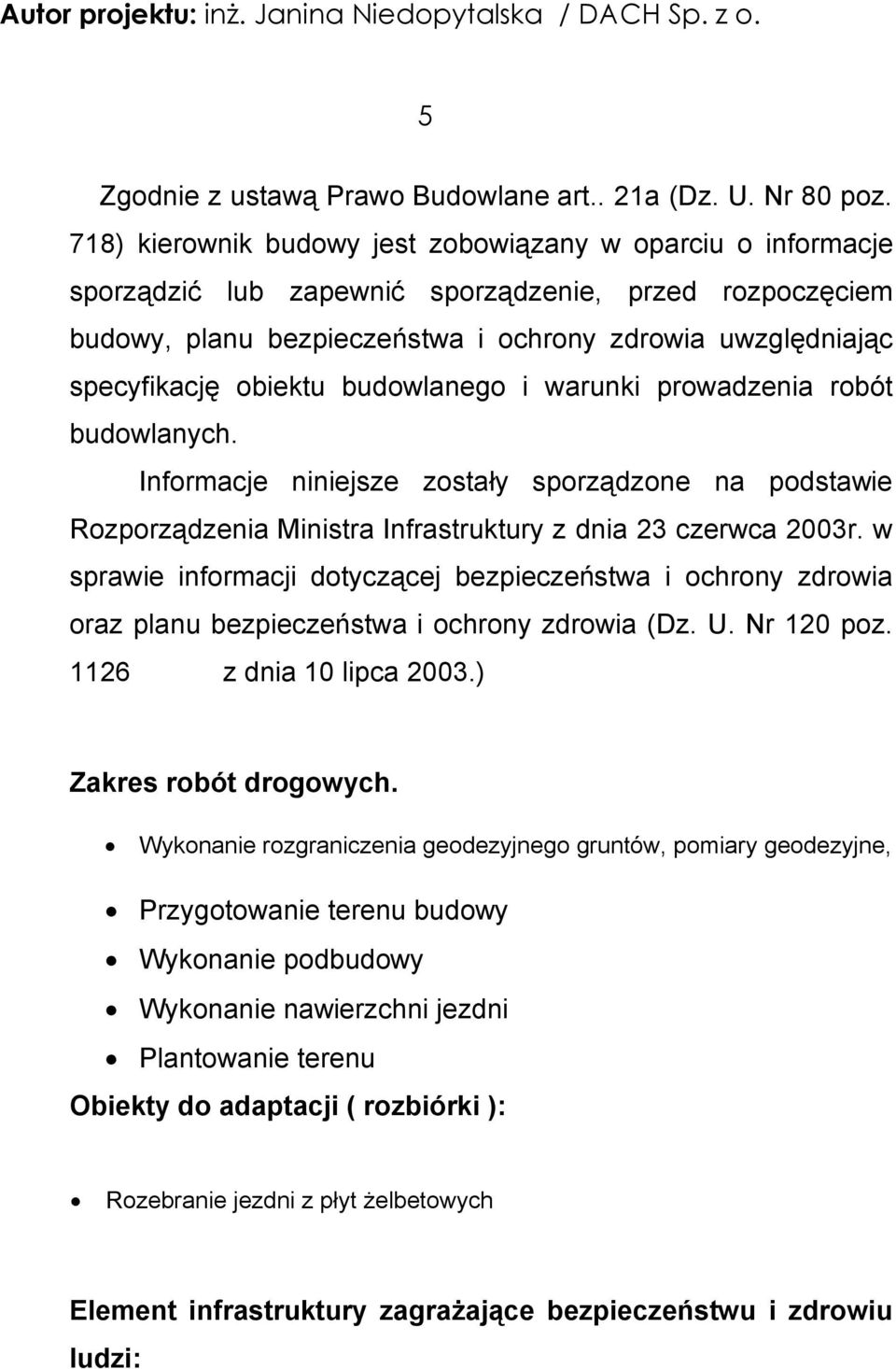

5 Autor projektu: inż. Janina Niedopytalska / DACH Sp. z o. 5 Zgodnie z ustawą Prawo Budowlane art.. 21a (Dz. U. Nr 80 poz. 718) kierownik budowy jest zobowiązany w oparciu o informacje sporządzić lub zapewnić sporządzenie, przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia uwzględniając specyfikację obiektu budowlanego i warunki prowadzenia robót budowlanych. Informacje niniejsze zostały sporządzone na podstawie Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 poz z dnia 10 lipca 2003.) Zakres robót drogowych. Wykonanie rozgraniczenia geodezyjnego gruntów, pomiary geodezyjne, Przygotowanie terenu budowy Wykonanie podbudowy Wykonanie nawierzchni jezdni Plantowanie terenu Obiekty do adaptacji ( rozbiórki ): Rozebranie jezdni z płyt żelbetowych Element infrastruktury zagrażające bezpieczeństwu i zdrowiu ludzi:

obiektu budowlanego i warunki prowadzenia robót budowlanych. Informacje niniejsze zostały sporządzone na podstawie Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r.

6 Linie energetyczne e.e. Sieć wodociągowa /która może przebiegać pod placem/. 6 Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: Uszkodzenie sieci z mediami, Porażenie prądem elektrycznym, Ruch kołowy i pieszy na drodze Prace wykonywane sprzętem mechanicznym, Zagrożenie przygnieceniem w trakcie demontażu, załadunku, rozładunku i montażu płyt żelbetowych Prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Prace budowlane objęte zakresem niniejszego opracowania muszą być wykonywane przez osoby przeszkolone w zakresie bezpieczeństwa i higieny pracy, pod nadzorem osoby posiadającej uprawnienia do prowadzenia takich robót. Ogólne zasady BHP: na terenie budowy cały czas należy używać odzieży i obuwia ochronnego, kasków, kamizelek ostrzegawczych z elementami odblaskowymi, używanie lub posiadanie na terenie budowy wyrobów alkoholowych i narkotyków jest zabronione, bez pozwolenia nie wolno wchodzić do stref zabronionych, unikać niepotrzebnego ryzyka,

mechanicznym, Zagrożenie przygnieceniem w trakcie demontażu, załadunku, rozładunku i montażu płyt żelbetowych Prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie

7 natychmiast należy powiadomić przełożonego o powstaniu niebezpiecznej sytuacji lub warunków, 7 wszystkie wypadki lub zdarzenia muszą być natychmiast zgłaszane, wszyscy operatorzy muszą mieć udokumentowane kwalifikacje do obsługi specjalistycznych maszyn, urządzeń, narzędzi itp. Wskazanie środków technicznych i organizacyjnych, zapobiegającym niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Wjazdy i wyjazdy z terenu budowy przeznaczone dla pojazdów i maszyn pracujących przy realizacji robót należy odpowiednio oznakować. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom związany z wykonywaniem robót w strefach szczególnych zagrożeń zdrowia. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie wykonywania robót. Zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające: ogrodzenia, poręcze, oświetlenie, znaki ostrzegawcze, itp. Wykopy w miejscu zbliżenia do istniejących sieci e.e. z zachowaniem szczególnej ostrożności. Opracowała:

Wskazanie środków technicznych i organizacyjnych, zapobiegającym niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym

8 inż. Janina Niedopytalska

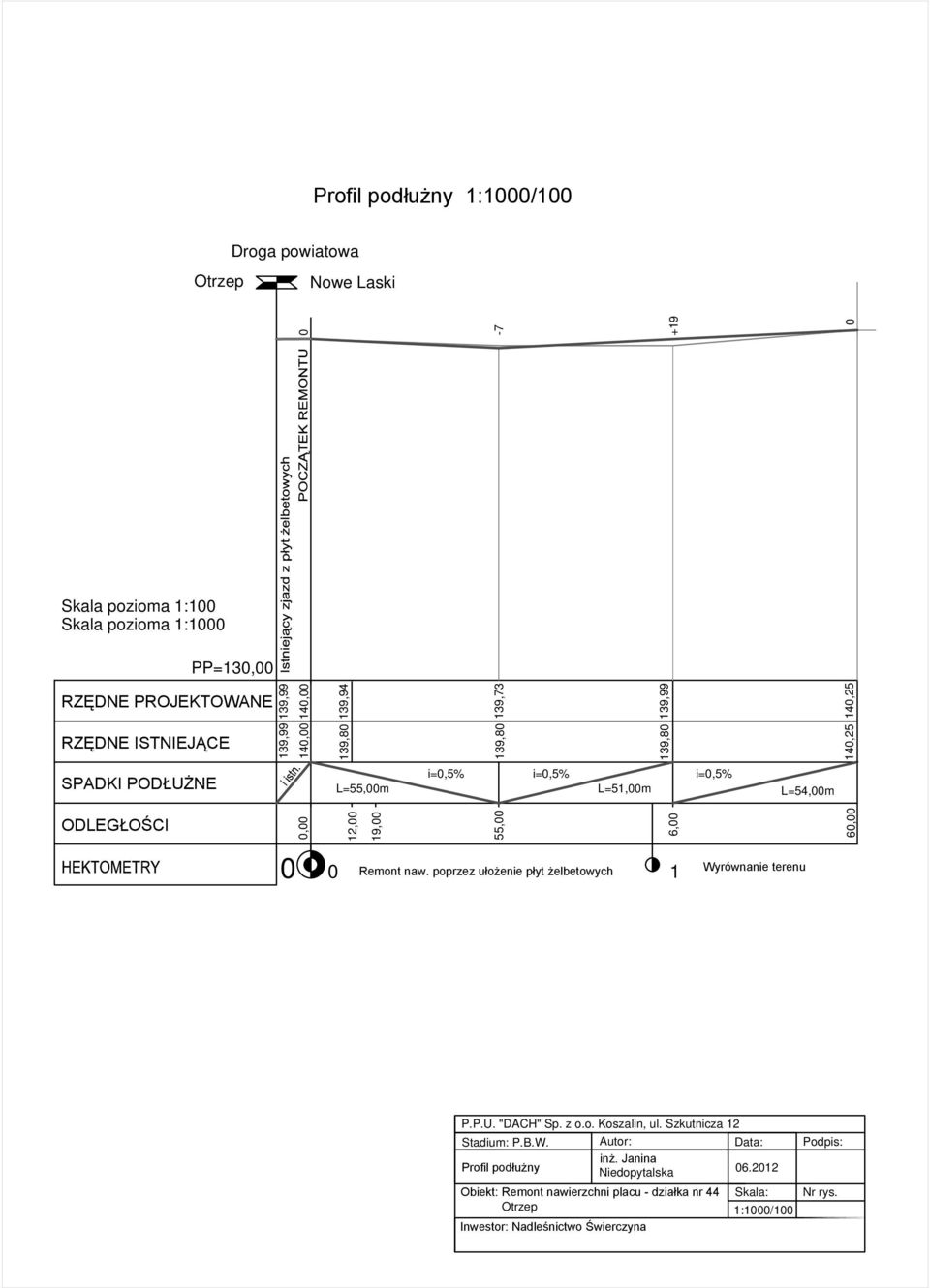

11 Profil podłużny 1:1000/100 Otrzep Droga powiatowa Nowe Laski Skala pozioma 1:100 Skala pozioma 1: PP=130,00 RZĘDNE PROJEKTOWANE RZĘDNE ISTNIEJĄCE 139,99 139,99 140,00 140,00 139,94 139,80 139,73 139,80 139,99 139,80 140,25 140,25 SPADKI PODŁUŻNE L=55,00m i=0,5% i=0,5% L=51,00m i=0,5% L=54,00m ODLEGŁOŚCI 0,00 12,00 19,00 55,00 6,00 60, Remont naw. poprzez ułożenie płyt żelbetowych 1 Wyrównanie terenu P.P.U. "DACH" Sp. z o.o. Koszalin, ul. Szkutnicza 12 Stadium: P.B.W. Profil podłużny Autor: inż. Janina Niedopytalska Data: Obiekt: Remont nawierzchni placu - działka nr 44 Otrzep Inwestor: Nadleśnictwo Świerczyna Skala: 1:1000/100 Podpis: Nr rys.

55,00 6,00 60,00 0 0 Remont naw. poprzez ułożenie płyt żelbetowych 1 Wyrównanie terenu P.P.U. "DACH" Sp. z o.o. Koszalin, ul. Szkutnicza 12 Stadium: P.B.W. Profil podłużny Autor: inż.

12 KONSTRUKCJA NAWIERZCHNI
