1 Str 1 BIURO KOMPLEKSOWEJ OBSLUGI BUDOWNICTWA mgr inż. Wiesława NICIEJA ul. Reymonta 33/ TARNÓW tel , poczta: niciejabud@poczta.okay.pl PROJEKT WYKONAWCZY ETAP 3 Inwestor, zamawiający Gmina Miasta Tarnowa Urząd Miasta Tarnowa Tarnów, ul. Mickiewicza 2 Obiekt, adres Budynek I Liceum Ogólnokształcącego w Tarnowie im. Kazimierza Brodzińskiego ul. Piłsudskiego Tarnów Działka nr 4 obręb 299 Roboty: Wymiana stolarki okiennej drewnianej w części dydaktycznej wpisanej do rejestru zabytków elewacja nr 3 Projektował: mgr inż. Bożena Kurczak Kierach Upr. nr BUA -NB-8346/12/90 MAP/BO/1015/03 mgr inż. Wiesława Nicieja Upr. nr UAN 8346/86/86 MAP/BO/5548/02 Tarnów, luty 2008

2 Str 2 Spis treści A. OPIS TECHNICZNY 1 Obiekt, lokalizacja 2 Zamawiający 3 Przedmiot robót. 4 Zakres robót B. DOKUMENTACJA FOTOGRAFICZNA STOLARKI OKIENNNEJ C. CZĘŚĆ RYSUNKOWA RYS. NR 1 Schemat piwnic -skala 1:200 RYS. NR 2 Schemat parteru -skala 1:200 RYS. NR 3 Schemat 1 piętra -skala 1:200 RYS. NR 4 Schemat 2 piętra -skala 1:200 RYS. NR 5 Elewacja nr 3 -skala 1:200 RYS. NR 6 Zestawienie stolarki okiennej -skala 1:100

3 Str 3 OPIS TECHNICZNY 1 Obiekt, lokalizacja I Liceum Ogólnokształcące im. Kazimierza Brodzińskiego w Tarnowie, ul. Józefa Piłsudskiego 2. Działka nr 4 obrębu Zamawiający Gmina Miasta Tarnowa Urząd Miasta Tarnowa Tarnów, ul. Mickiewicza 2 3 Przedmiot robót. Przedmiotem opracowania są prace remontowe w budynku I LO w Tarnowie, ul. Piłsudskiego, Tarnów 4 Zakres robót Istniejąca stolarka okienna skrzynkowa, nową stolarkę stanowić będą repliki stolarki wykonane jako okna zespolone z wiernym odtworzeniem wyglądu zewnętrznego, tzn. wymiarów, podziałów, elementów ozdobnych: - słupków; - szprosów konstrukcyjnych; - ozdobnych listew przymykowych i ślemion; - głowiczek; - ozdobnych listew przymykowych i ślemion Zakłada się wymianę stolarki od wewnątrz. Należy wykonać i zamontować parapety wewnętrzne drewniane. Z uwagi na wbudowanie blaszanych parapetów zewnętrznych w tynki ościeży i gzymsów nie ma możliwości ich wymiany bez wymiany części tynków zewnętrznych. Parapety należy oczyścić, zreperować, ubytki uzupełnić łatami i nakładkami. Parapety wymalować przeciwrdzewnie i nawierzchniowo Szczegóły stolarki okiennej drewnianej: 4.1 Stan istniejący Okna drewniane skrzynkowe: O 3 - kpl 5 125*145 cm O 4 - kpl 1 70* 40 cm O 5 - kpl 5 115*140 cm O 9 - kpl 7 140*280 cm O 10 - kpl *260 cm

4 Str Stan projektowany Okno O3 125*145 cm Okno jednorzędowe. Kwatery rozwieralne, w tym jedna rozwieralno uchylna. Kwatery podzielone szprosem konstrukcyjnym poziomym. Okno O4 40*40 cm Okno jednorzędowe jednoskrzydłowe. Kwatera rozwieralno uchylna. Okno nieistniejące obecnie, montowane w pustym otworze. Okno O5 115*140 cm Okno jednorzędowe. Kwatery rozwieralne, w tym jedna rozwieralno uchylna. Kwatery podzielone szprosem konstrukcyjnym poziomym. Okno O9 140*280 cm Okno dwurzędowe podzielone w poziomie przez ślemię. Górne kwatery rozwieralne. Dolne kwatery rozwieralne, w tym jedna rozwieralno uchylna. Dolne kwatery podzielone szprosem konstrukcyjnym poziomym. Okno O10 140*260 cm Okno dwurzędowe podzielone w poziomie przez ślemię. Górne kwatery rozwieralne. Dolne kwatery rozwieralne, w tym jedna rozwieralno uchylna. Dolne kwatery podzielone szprosem konstrukcyjnym poziomym. Wymagania: - okna i drzwi drewniane jednoramowe; - ramy ościeżnic i skrzydeł z elementów klejonych trzywarstwowo z drewna iglastego; - montaż okapników dla zapewnienia właściwej szczelności i izolacyjności termicznej; - mikrorozszczelnienie w okuciu dla zapewnienia mikrowentylacji; - szyby zespolone z zastosowanie "ciepłej" ramki międzyszybowej, eliminujące mostek termiczny na obwodzie szyby; współczynnik przenikania ciepła U nie wyższy niż 1,1 W/m2K; ramka szyby zespolonej w kolorze dopasowanym do koloru okna; - zabezpieczenie powierzchni drewna impregnatami, materiałami podkładowymi i lakierami nawierzchniowym; - stolarka w kolorze naturalnym; - stylizowane okucia metalowe, w tym klamka w kolorze dopasowanym do koloru okna; Istniejące okna skrzynkowe posiadają szerokość skrzynki 23 cm. Wymieniane okna należy montować w położeniu przylegającym do tynku zewnętrznego. Brakujący tynk wewnętrzny uzupełnić. Istniejące parapety wewnętrzne zastąpić parapetami drewnianymi fazowanymi w krawędzi wewnętrznej (od pomieszczenia). Stosować parapety szersze niż istniejące o wielkość wynikającą ze zmniejszenia szerokości ramy okna zespolonego w stosunku do istniejącego okna skrzynkowego (około cm). Parapety wkuwane w ościeża otworów. Zabezpieczenie i malowanie powierzchni parapetów jak okien.

5 Str 5 Lokalizacja okien: nr okna kondygnacja rodzaj pomieszczenia typ okna 11 piwnice siłownia O piwnice siłownia O piwnice kotłownia O piwnice kotłownia O piwnice kotłownia O piwnice mag O piwnice WT 1 O piwnice WT 1 O piwnice WT 1 O piwnice WT 2 O piwnice WT 2 O piwnice WT 2 O 6 Razem piwnice parter sala O parter sala O parter sala O parter zaplecze O parter sala (O8)O parter sala (O8)O parter sala (O8)O 10 1 Razem parter piętro klasa O piętro klasa O piętro klasa O piętro p.dyr O piętro klasa O piętro klasa O piętro klasa O 9 1 Razem 1 piętro piętro sala O piętro sala O piętro sala O piętro zaplecze O piętro sala O piętro sala O piętro sala O 10 1 Razem 2 piętro 7 Ogółem 32

6 Parametry zabudowy okien: Str 6 nr Ozna czenie szerok ość Parapety istniejące długość materiał Wykończenie szpalet wewnętrznych szerok ość materiał kraty wewnętrzne zewnętrzne zewnętrz ne do wymiany 11 O tynk 75 tynk 95* O tynk 75 tynk 95* O tynk 75 tynk 105* O tynk 75 tynk 105* O tynk 75 tynk 105* O tynk 17 O drewniany 80 tynk 105* O drewniany 80 tynk 105* O drewniany 80 tynk 105* O drewniany 80 mur 105*135 i 21 O drewniany 80 mur 105*135 i 124 O drewniany 50 tynk 125 O drewniany 50 tynk 126 O drewniany 50 tynk 127 O drewniany 50 tynk 128 (O8)O drewniany 50 płytki cer 129 (O8)O drewniany 50 płytki cer 130 (O8)O drewniany 50 płytki cer 225 O drewniany 55 boazeria O drewniany 55 boazeria O drewniany 55 boazeria O drewniany 55 tynk O drewniany 55 tynk O drewniany 55 tynk O drewniany 55 tynk O drewniany 46 tynk 326 O drewniany 46 tynk 327 O drewniany 46 tynk 328 O drewniany 46 tynk 329 O drewniany 46 tynk 330 O drewniany 46 tynk 331 O drewniany 46 tynk

7 Str 7 Występujące kraty zewnętrzne muszą być zachowane, przy czym: - kraty zewnętrzne mocowane do ścian (ościeży) pozostają bez zmian, należy je wyczyścić i wymalować przeciwrdzewnie; - kraty zewnętrzne mocowane do stolarki należy zdemontować, dostosować przez zmianę elementów mocowań do mocowania w ściąnie, wyczyścić, wymalować i zamocować do ościeży; - kraty wewnętrzne mocowane do stolarki podlegają wymianie na kraty zewnętrzne. Prace remontowe i rekonstrukcyjne nie zmieniają żadnych parametrów obiektu.

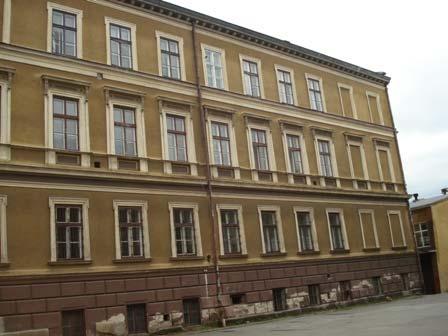

8 Str 8 ELEWACJA 3 fragment - (od boiska)

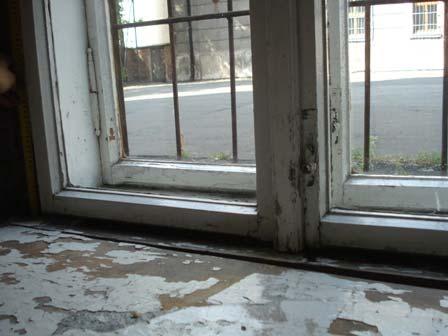

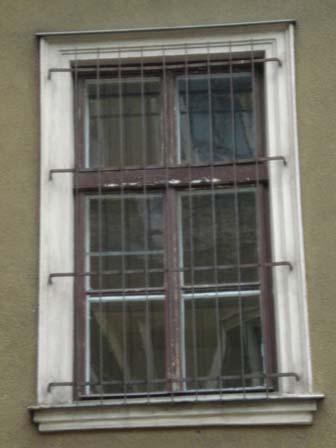

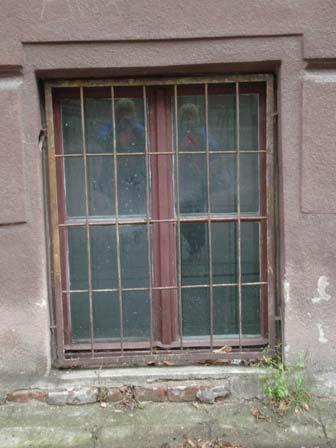

9 Str 9 Okno O 3 Stan istniejący widok od wewnątrz (fragment) Stan istniejący widok z zewnątrz

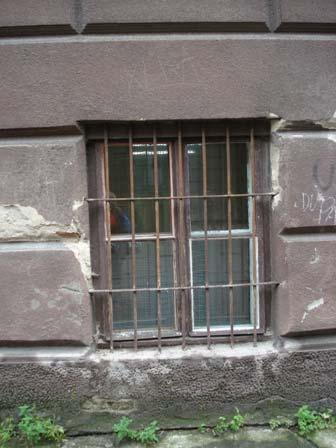

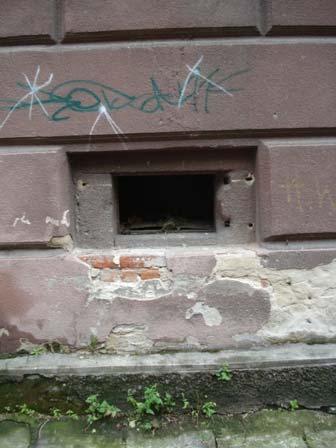

10 Str 10 Otwór okna O 4 Stan istniejący widok z zewnątrz Okno O 5 Stan istniejący widok z zewnątrz

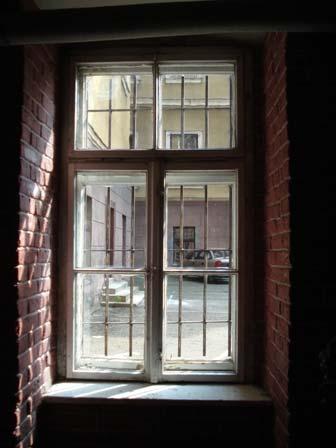

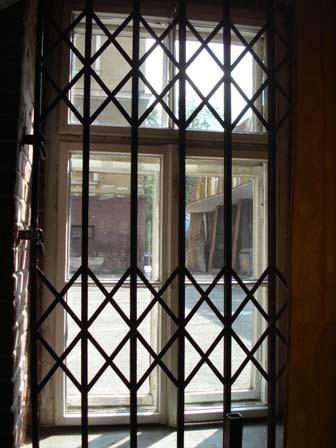

11 Str 11 Okno O6 Stan istniejący widok od wewnątrz Stan istniejący widok z zewnątrz

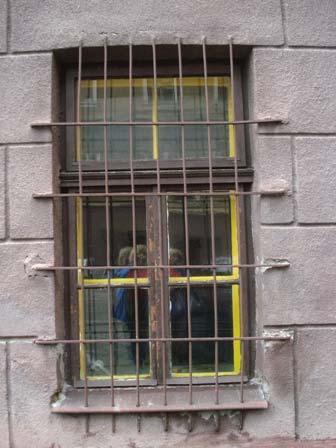

12 Str 12 Okno O9, O10 Stan istniejący widok z zewnątrz
