2 str.2 III. OPIS TECHNICZNY 1. MATERIAŁY WYJŚCIOWE 1.1.Umowa i uzgodnienia z Inwestorem; 1.2.Wizja lokalna budynku; 1.3.Inwentaryzacja i pomiary uzupełniające; 1.4.Dokumentacja fotograficzna. 2. PRZEDMIOT OPRACOWANIA Opracowanie dotyczy wymiany stolarki okiennej wewnętrznej w budynku Szkoły Podstawowej w Lublinie przy ul. Niecałej 1. Opracowanie obejmuje wymianę zniszczonej stolarki okiennej na nową stolarkę PCV. 3. OPIS STANU ISTNIEJĄCEGO Budynek Szkoły zlokalizowany jest w Lublinie u zbiegu ulic Niecałej i Radziwiłłowskiej. Teren znajduje się w strefie ochrony konserwatorskiej. Budynek główny to obiekt całkowicie podpiwniczony, z parterem, I oraz II piętrem. Konstrukcja budynku tradycyjna. Wejście główne od strony ul. Niecałe. Szkoła budowana była w latach Na podstawie oględzin istniejącej drewnianej stolarki okiennej stwierdzono jej zły stan techniczny oraz utratę podstawowych parametrów użytkowych. Okna zamontowane w latach 50-tych XX w. były wielokrotnie malowane i remontowane. W znacznej części okien (ok % stanu) skrzydła są wypaczone, a powstałe nieszczelności powodują znaczne utraty ciepła w sezonie grzewczym i mogą stanowić zagrożenie dla uczniów. Powłoki malarskie na wszystkich oknach są mocno złuszczone i nie zabezpieczają elementów drewnianych od wpływów atmosferycznych. W związku z powyższym dalsze doraźne konserwacje nie są uzasadnione ekonomicznie, stąd decyzje o sukcesywnej wymianie stolarki okiennej na nową o obowiązujących parametrach technicznych i użytkowych. W związku z posiadanymi przez Inwestora środkami finansowymi planowana wymiana stolarki okiennej odbywać się będzie etapami. Istniejący stan zewnętrzny budynku w tym stolarki pokazany jest na fotografiach stanowiących Załącznik nr 1 do opracowania. 4. STAN PROJEKTOWANY

3 4.1. Stolarka okienna pcv W budynku szkoły zaprojektowano wymianę istniejących okien na okna pcv o n/w parametrach i wyposażeniu: Okna z pcv stałe i uchylne. Izolacyjność termiczna okna 1,1 W/m 2 K wg PN-82/B Przyjęto poziom hałasu zewnętrznego do 65dB - klasa dźwiękochłonności okien min 30dB wg PN-83/B-02154/00. Profil: profil 5-komorowy wzmocniony o wymaganej PN izolacyjności termicznej i akustycznej; gładka powierzchnia ramy i listew przyszybowych ułatwiająca mycie i konserwację; skos krawędzi ramy i skrzydła zapewniający optymalny spływ wody; kolor profila: od strony zewnętrznej kolor imitujący drewno, od strony wewnętrznej kolor biały Okucia obwiedniowe kompletne zawierające: mikrowentylację we wszystkich skrzydłach uchylnych, mechanizm otwarcia dostępny z poziomu podłogi dotczy to okien w sali gimanstycznej, po uzgodnieniu z Inwestorem blokadę błędnego położenia klamki z podnośnikiem skrzydła we wszystkich skrzydłach rozwierano-uchylnych, blokadę przeciwwietrzna (stabilizator uchyłu w każdym skrzydle RU), wypełnienie dolnego rowka okuciowego w ramie, profile podokienne zapobiegające uszkodzeniom w czasie transportu oraz umożliwiające prosty montaż parapetów. str.3 Pakiet szybowy: szyba zespolona: 4/16/4 uszczelki przyszybowe z EPDM odporne na starzenie i warunki atmosferyczne w kolorze czarnym; Pozostałe: komplet akcesoriów okiennych: kotwy montażowe, osłonki na zawiasy okienne, 4.4. Roboty towarzyszące W skład robót towarzyszących wymianie stolarki okiennej wchodzi: W związku z planowaną termomodernizają budynku w okresie 2-3 lat należy wymienić tylko te podokienniki, które nie nadają się do użytku. Wymiana wszystkich podokienników powinna zostać wykonana na etapie docieplenia budynku

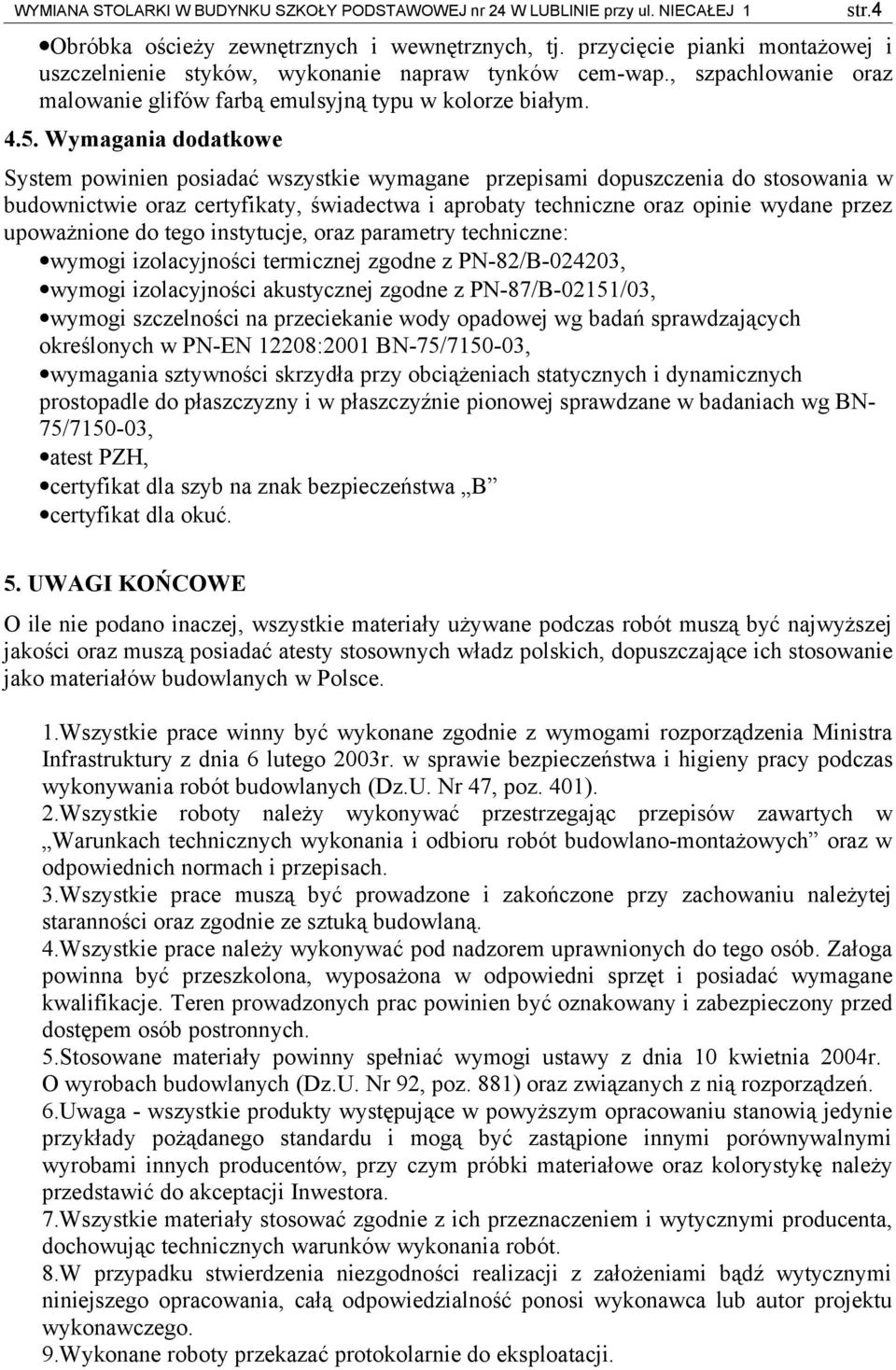

4 Obróbka ościeży zewnętrznych i wewnętrznych, tj. przycięcie pianki montażowej i uszczelnienie styków, wykonanie napraw tynków cem-wap., szpachlowanie oraz malowanie glifów farbą emulsyjną typu w kolorze białym Wymagania dodatkowe System powinien posiadać wszystkie wymagane przepisami dopuszczenia do stosowania w budownictwie oraz certyfikaty, świadectwa i aprobaty techniczne oraz opinie wydane przez upoważnione do tego instytucje, oraz parametry techniczne: wymogi izolacyjności termicznej zgodne z PN-82/B , wymogi izolacyjności akustycznej zgodne z PN-87/B-02151/03, wymogi szczelności na przeciekanie wody opadowej wg badań sprawdzających określonych w PN-EN 12208:2001 BN-75/ , wymagania sztywności skrzydła przy obciążeniach statycznych i dynamicznych prostopadle do płaszczyzny i w płaszczyźnie pionowej sprawdzane w badaniach wg BN- 75/ , atest PZH, certyfikat dla szyb na znak bezpieczeństwa B certyfikat dla okuć. str.4 5. UWAGI KOŃCOWE O ile nie podano inaczej, wszystkie materiały używane podczas robót muszą być najwyższej jakości oraz muszą posiadać atesty stosownych władz polskich, dopuszczające ich stosowanie jako materiałów budowlanych w Polsce. 1.Wszystkie prace winny być wykonane zgodnie z wymogami rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47, poz. 401). 2.Wszystkie roboty należy wykonywać przestrzegając przepisów zawartych w Warunkach technicznych wykonania i odbioru robót budowlano-montażowych oraz w odpowiednich normach i przepisach. 3.Wszystkie prace muszą być prowadzone i zakończone przy zachowaniu należytej staranności oraz zgodnie ze sztuką budowlaną. 4.Wszystkie prace należy wykonywać pod nadzorem uprawnionych do tego osób. Załoga powinna być przeszkolona, wyposażona w odpowiedni sprzęt i posiadać wymagane kwalifikacje. Teren prowadzonych prac powinien być oznakowany i zabezpieczony przed dostępem osób postronnych. 5.Stosowane materiały powinny spełniać wymogi ustawy z dnia 10 kwietnia 2004r. O wyrobach budowlanych (Dz.U. Nr 92, poz. 881) oraz związanych z nią rozporządzeń. 6.Uwaga - wszystkie produkty występujące w powyższym opracowaniu stanowią jedynie przykłady pożądanego standardu i mogą być zastąpione innymi porównywalnymi wyrobami innych producentów, przy czym próbki materiałowe oraz kolorystykę należy przedstawić do akceptacji Inwestora. 7.Wszystkie materiały stosować zgodnie z ich przeznaczeniem i wytycznymi producenta, dochowując technicznych warunków wykonania robót. 8.W przypadku stwierdzenia niezgodności realizacji z założeniami bądź wytycznymi niniejszego opracowania, całą odpowiedzialność ponosi wykonawca lub autor projektu wykonawczego. 9.Wykonane roboty przekazać protokolarnie do eksploatacji.

5 Niniejsze opracowanie budowlano-wykonawcze służy właściwemu sprecyzowaniu zakresu robót do wykonania oraz celom opiniodawczym. Dodatkowe informacje, w tym wymiary szczegółowe przedstawiono na rysunkach. Dodatkowo opracowanie jest podstawą do sporządzenia Specyfikacji technicznej wykonania i odbioru robót, przedmiaru i kosztorysów inwestorskich, opisujących w sposób szczegółowy przedmiot zamówienia. str.5 Lublin, czerwiec 2007 r. Projektant: Opracował: proj. arch. Włodzimierz Blachani nr upr. 90/Lb/89 mgr inż. Piotr Jankowski

6 str.6 IV. ZAŁĄCZNIKI DOKUMENTACJA FOTOGRAFICZNA STANU ISTNIEJĄCEGO Elewacja frontowa Elewacja tylna od strony boiska Elewacja tylna od strony boiska cd.

7 str.7 Elewacja boczna I od ul. Radziwiłłowskiej Detale stolarki okiennej widoczne znaczne uszkodzenia stolarki okiennej
