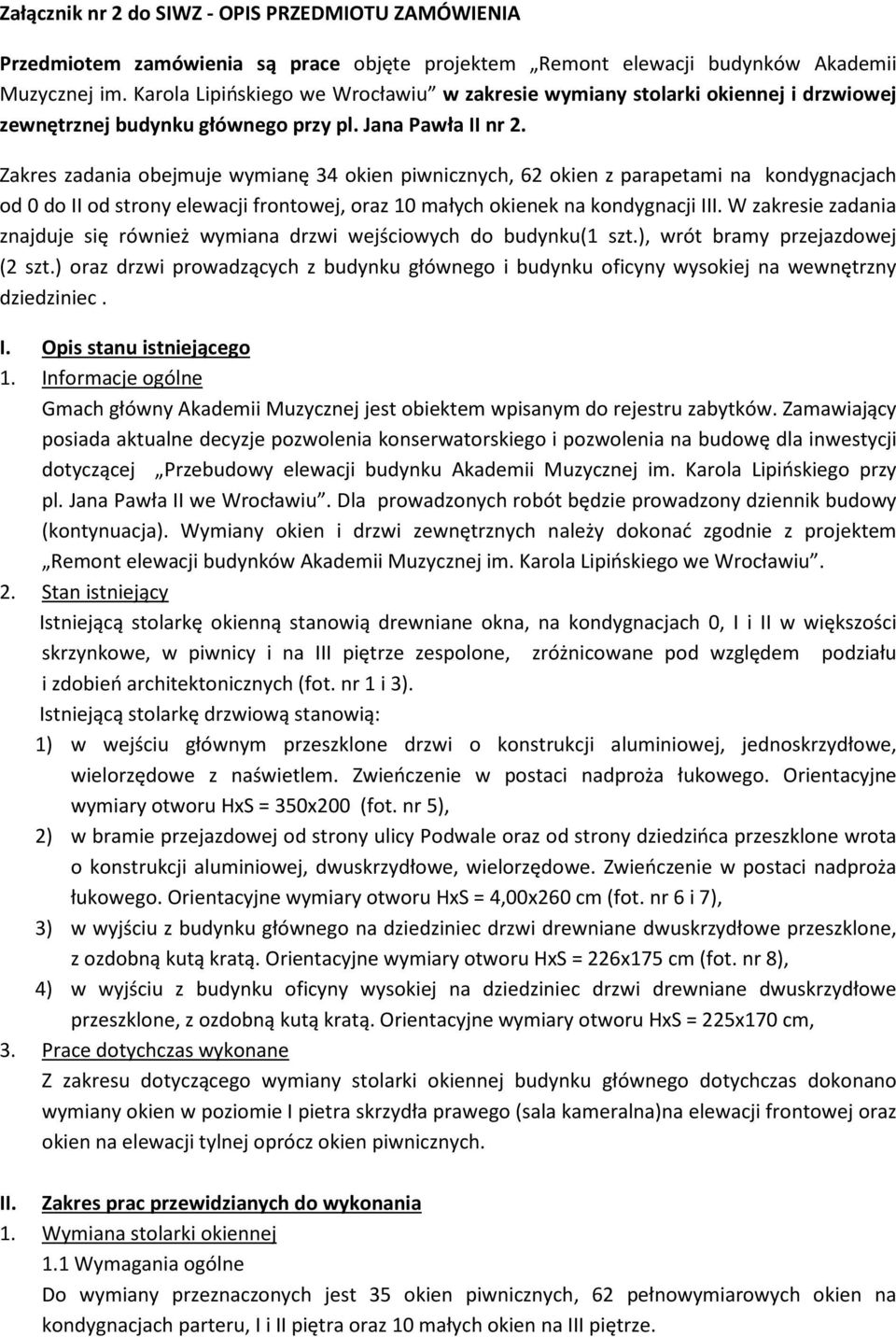

1 Załącznik nr 2 do SIWZ - OPIS PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia są prace objęte projektem Remont elewacji budynków Akademii Muzycznej im. Karola Lipińskiego we Wrocławiu w zakresie wymiany stolarki okiennej i drzwiowej zewnętrznej budynku głównego przy pl. Jana Pawła II nr 2. Zakres zadania obejmuje wymianę 34 okien piwnicznych, 62 okien z parapetami na kondygnacjach od 0 do II od strony elewacji frontowej, oraz 10 małych okienek na kondygnacji III. W zakresie zadania znajduje się również wymiana drzwi wejściowych do budynku(1 szt.), wrót bramy przejazdowej (2 szt.) oraz drzwi prowadzących z budynku głównego i budynku oficyny wysokiej na wewnętrzny dziedziniec. I. Opis stanu istniejącego 1. Informacje ogólne Gmach główny Akademii Muzycznej jest obiektem wpisanym do rejestru zabytków. Zamawiający posiada aktualne decyzje pozwolenia konserwatorskiego i pozwolenia na budowę dla inwestycji dotyczącej Przebudowy elewacji budynku Akademii Muzycznej im. Karola Lipińskiego przy pl. Jana Pawła II we Wrocławiu. Dla prowadzonych robót będzie prowadzony dziennik budowy (kontynuacja). Wymiany okien i drzwi zewnętrznych należy dokonać zgodnie z projektem Remont elewacji budynków Akademii Muzycznej im. Karola Lipińskiego we Wrocławiu. 2. Stan istniejący Istniejącą stolarkę okienną stanowią drewniane okna, na kondygnacjach 0, I i II w większości skrzynkowe, w piwnicy i na III piętrze zespolone, zróżnicowane pod względem podziału i zdobień architektonicznych (fot. nr 1 i 3). Istniejącą stolarkę drzwiową stanowią: 1) w wejściu głównym przeszklone drzwi o konstrukcji aluminiowej, jednoskrzydłowe, wielorzędowe z naświetlem. Zwieńczenie w postaci nadproża łukowego. Orientacyjne wymiary otworu HxS = 350x200 (fot. nr 5), 2) w bramie przejazdowej od strony ulicy Podwale oraz od strony dziedzińca przeszklone wrota o konstrukcji aluminiowej, dwuskrzydłowe, wielorzędowe. Zwieńczenie w postaci nadproża łukowego. Orientacyjne wymiary otworu HxS = 4,00x260 cm (fot. nr 6 i 7), 3) w wyjściu z budynku głównego na dziedziniec drzwi drewniane dwuskrzydłowe przeszklone, z ozdobną kutą kratą. Orientacyjne wymiary otworu HxS = 226x175 cm (fot. nr 8), 4) w wyjściu z budynku oficyny wysokiej na dziedziniec drzwi drewniane dwuskrzydłowe przeszklone, z ozdobną kutą kratą. Orientacyjne wymiary otworu HxS = 225x170 cm, 3. Prace dotychczas wykonane Z zakresu dotyczącego wymiany stolarki okiennej budynku głównego dotychczas dokonano wymiany okien w poziomie I pietra skrzydła prawego (sala kameralna)na elewacji frontowej oraz okien na elewacji tylnej oprócz okien piwnicznych. II. Zakres prac przewidzianych do wykonania 1. Wymiana stolarki okiennej 1.1 Wymagania ogólne Do wymiany przeznaczonych jest 35 okien piwnicznych, 62 pełnowymiarowych okien na kondygnacjach parteru, I i II piętra oraz 10 małych okien na III piętrze.

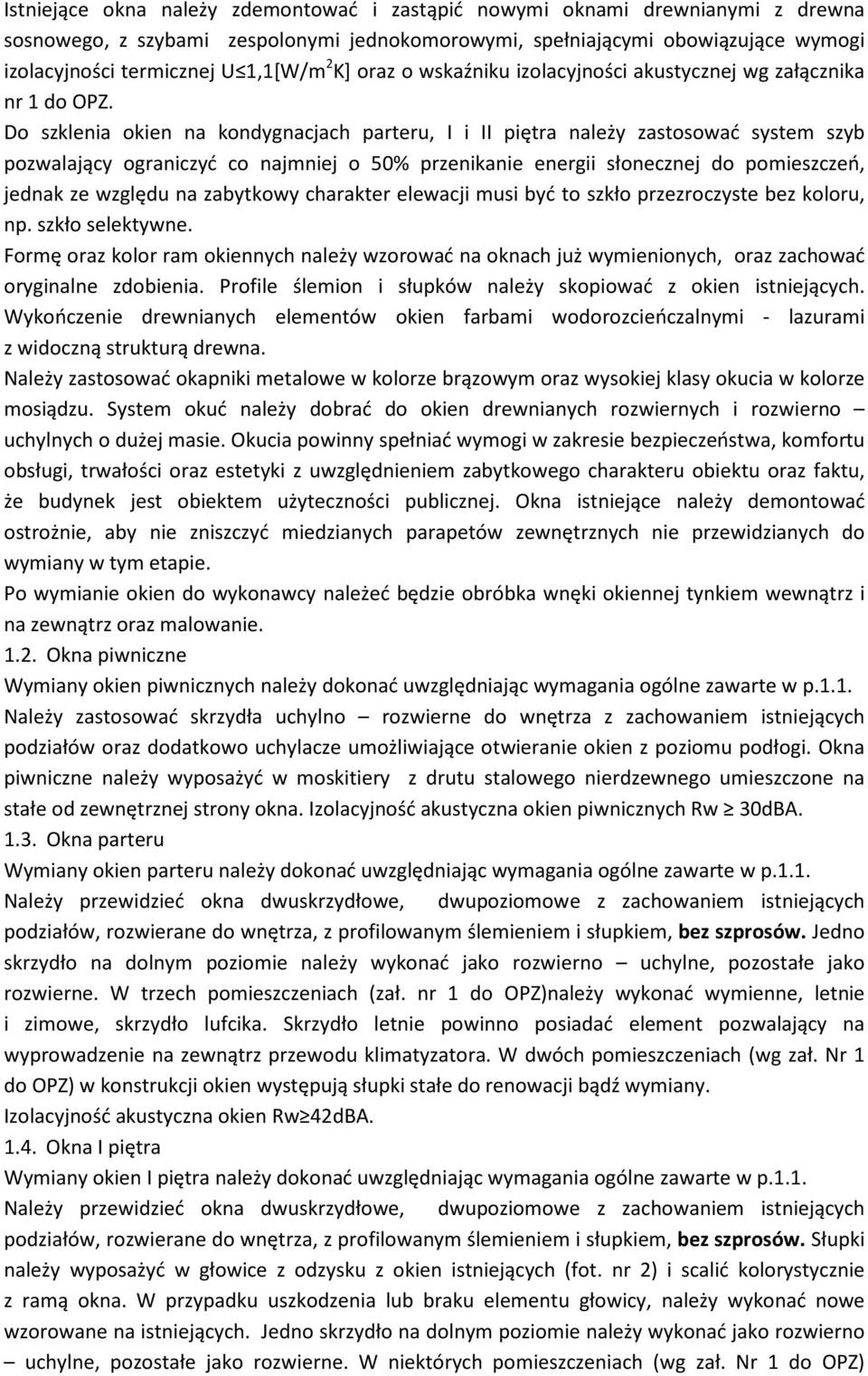

2 Istniejące okna należy zdemontować i zastąpić nowymi oknami drewnianymi z drewna sosnowego, z szybami zespolonymi jednokomorowymi, spełniającymi obowiązujące wymogi izolacyjności termicznej U 1,1[W/m 2 K] oraz o wskaźniku izolacyjności akustycznej wg załącznika nr 1 do OPZ. Do szklenia okien na kondygnacjach parteru, I i II piętra należy zastosować system szyb pozwalający ograniczyć co najmniej o 50% przenikanie energii słonecznej do pomieszczeń, jednak ze względu na zabytkowy charakter elewacji musi być to szkło przezroczyste bez koloru, np. szkło selektywne. Formę oraz kolor ram okiennych należy wzorować na oknach już wymienionych, oraz zachować oryginalne zdobienia. Profile ślemion i słupków należy skopiować z okien istniejących. Wykończenie drewnianych elementów okien farbami wodorozcieńczalnymi - lazurami z widoczną strukturą drewna. Należy zastosować okapniki metalowe w kolorze brązowym oraz wysokiej klasy okucia w kolorze mosiądzu. System okuć należy dobrać do okien drewnianych rozwiernych i rozwierno uchylnych o dużej masie. Okucia powinny spełniać wymogi w zakresie bezpieczeństwa, komfortu obsługi, trwałości oraz estetyki z uwzględnieniem zabytkowego charakteru obiektu oraz faktu, że budynek jest obiektem użyteczności publicznej. Okna istniejące należy demontować ostrożnie, aby nie zniszczyć miedzianych parapetów zewnętrznych nie przewidzianych do wymiany w tym etapie. Po wymianie okien do wykonawcy należeć będzie obróbka wnęki okiennej tynkiem wewnątrz i na zewnątrz oraz malowanie Okna piwniczne Wymiany okien piwnicznych należy dokonać uwzględniając wymagania ogólne zawarte w p.1.1. Należy zastosować skrzydła uchylno rozwierne do wnętrza z zachowaniem istniejących podziałów oraz dodatkowo uchylacze umożliwiające otwieranie okien z poziomu podłogi. Okna piwniczne należy wyposażyć w moskitiery z drutu stalowego nierdzewnego umieszczone na stałe od zewnętrznej strony okna. Izolacyjność akustyczna okien piwnicznych Rw 30dBA Okna parteru Wymiany okien parteru należy dokonać uwzględniając wymagania ogólne zawarte w p.1.1. Należy przewidzieć okna dwuskrzydłowe, dwupoziomowe z zachowaniem istniejących podziałów, rozwierane do wnętrza, z profilowanym ślemieniem i słupkiem, bez szprosów. Jedno skrzydło na dolnym poziomie należy wykonać jako rozwierno uchylne, pozostałe jako rozwierne. W trzech pomieszczeniach (zał. nr 1 do OPZ)należy wykonać wymienne, letnie i zimowe, skrzydło lufcika. Skrzydło letnie powinno posiadać element pozwalający na wyprowadzenie na zewnątrz przewodu klimatyzatora. W dwóch pomieszczeniach (wg zał. Nr 1 do OPZ) w konstrukcji okien występują słupki stałe do renowacji bądź wymiany. Izolacyjność akustyczna okien Rw 42dBA Okna I piętra Wymiany okien I piętra należy dokonać uwzględniając wymagania ogólne zawarte w p.1.1. Należy przewidzieć okna dwuskrzydłowe, dwupoziomowe z zachowaniem istniejących podziałów, rozwierane do wnętrza, z profilowanym ślemieniem i słupkiem, bez szprosów. Słupki należy wyposażyć w głowice z odzysku z okien istniejących (fot. nr 2) i scalić kolorystycznie z ramą okna. W przypadku uszkodzenia lub braku elementu głowicy, należy wykonać nowe wzorowane na istniejących. Jedno skrzydło na dolnym poziomie należy wykonać jako rozwierno uchylne, pozostałe jako rozwierne. W niektórych pomieszczeniach (wg zał. Nr 1 do OPZ)

3 w konstrukcji okien występują słupki stale (fot. nr 3) do renowacji bądź wymiany. Izolacyjność akustyczna okien Rw 42dBA Okna II piętra Wymiany okien II piętra należy dokonać uwzględniając wymagania ogólne zawarte w p.1.1. Należy przewidzieć okna dwuskrzydłowe, dwupoziomowe z zachowaniem istniejących podziałów, rozwierane do wnętrza z profilowanym ślemieniem i słupkiem, bez szprosów. Jedno skrzydło na dolnym poziomie należy wykonać jako rozwierno uchylne, pozostałe jako rozwierne. W niektórych pomieszczeniach (wg zał. Nr 1 do OPZ) w konstrukcji okien występują słupki stałe (fot. nr 3) do renowacji bądź wymiany. Izolacyjność akustyczna okien Rw 42dBA Okna III piętra Wymiany okien III piętra należy dokonać uwzględniając wymagania ogólne zawarte w p.1.1. W poziomie III piętra występują zasadniczo okna jednoramowe bez podziałów. Należy je wykonać jako rozwierno uchylne. W pomieszczeniu czytelni należy zastosować okna (2 szt.) z podziałem poziomym, z czego część górna będzie elementem stałym a dolna skrzydłem uchylnym(fot. nr 4). Izolacyjność akustyczna okien Rw 38dBA Parapety Parapety należy wykonać z drewna liściastego, klejonego grubości ok. 40 mm w kolorystyce stolarki okiennej. Krawędź parapetów zlicować z wnęką okienną. Orientacyjne wymiary parapetów podano w zał. Nr 1 do OPZ. 2. Wymiana stolarki drzwiowej zewnętrznej 2.1. Wymagania ogólne Istniejącą stolarkę drzwiową należy zastąpić nową. Drzwi należy wykonać z drewna liściastego twardego. Wykończenie drewna farbami wodorozcieńczalnymi lazurami z widoczną strukturą drewna. Powłoka malarska musi zabezpieczać stolarkę przed działaniem czynników atmosferycznych. Izolacyjność termiczna drzwi U 1,1[W/m 2 K]. Kolor stolarki drzwiowej wg kolorów istniejących do ostatecznego uzgodnienia z zamawiającym. Należy zastosować okucia wysokiej klasy przeznaczone do skrzydeł o dużej masie. Okucia powinny spełniać wysokie wymagania w zakresie bezpieczeństwa, komfortu obsługi, trwałości oraz estetyki z uwzględnieniem zabytkowego charakteru obiektu. Przy doborze okuć należy uwzględnić również fakt, że budynek jest obiektem użyteczności publicznej. Kolor okuć mosiądz. Po wymianie drzwi do wykonawcy należeć będzie obróbka wnęki tynkiem wewnątrz i na zewnątrz oraz malowanie Drzwi wejściowe Wymiany drzwi wejściowych należy dokonać uwzględniając wymagania ogólne zawarte w p Należy zachować istniejącą konstrukcję skrzydło drzwiowe prawe, części stałe po obu stronach skrzydła oraz naświetle. Skrzydło drzwiowe z samozamykaczem, klamką i zamkiem. Podział poszczególnych elementów wg podziału istniejącego. Otwieralne skrzydło drzwiowe o wymiarach normowych min. 90x220 cm w świetle. Oszklenie drzwi szkłem przezroczystym bezpiecznym szklenie podwójne Wrota bramy przejazdowej Wymiany wrót bramy przejazdowej należy dokonać uwzględniając wymagania ogólne zawarte w p Ze względu na zmianę funkcji przejazdu (brama nie spełnia już funkcji drogi pożarowej)należy zmodyfikować jej konstrukcję wykonując dwa skrzydła drzwiowe czynne i bierne oraz półokrągłe naświetle. Skrzydło czynne z samozamykaczem klamką i zamkiem.

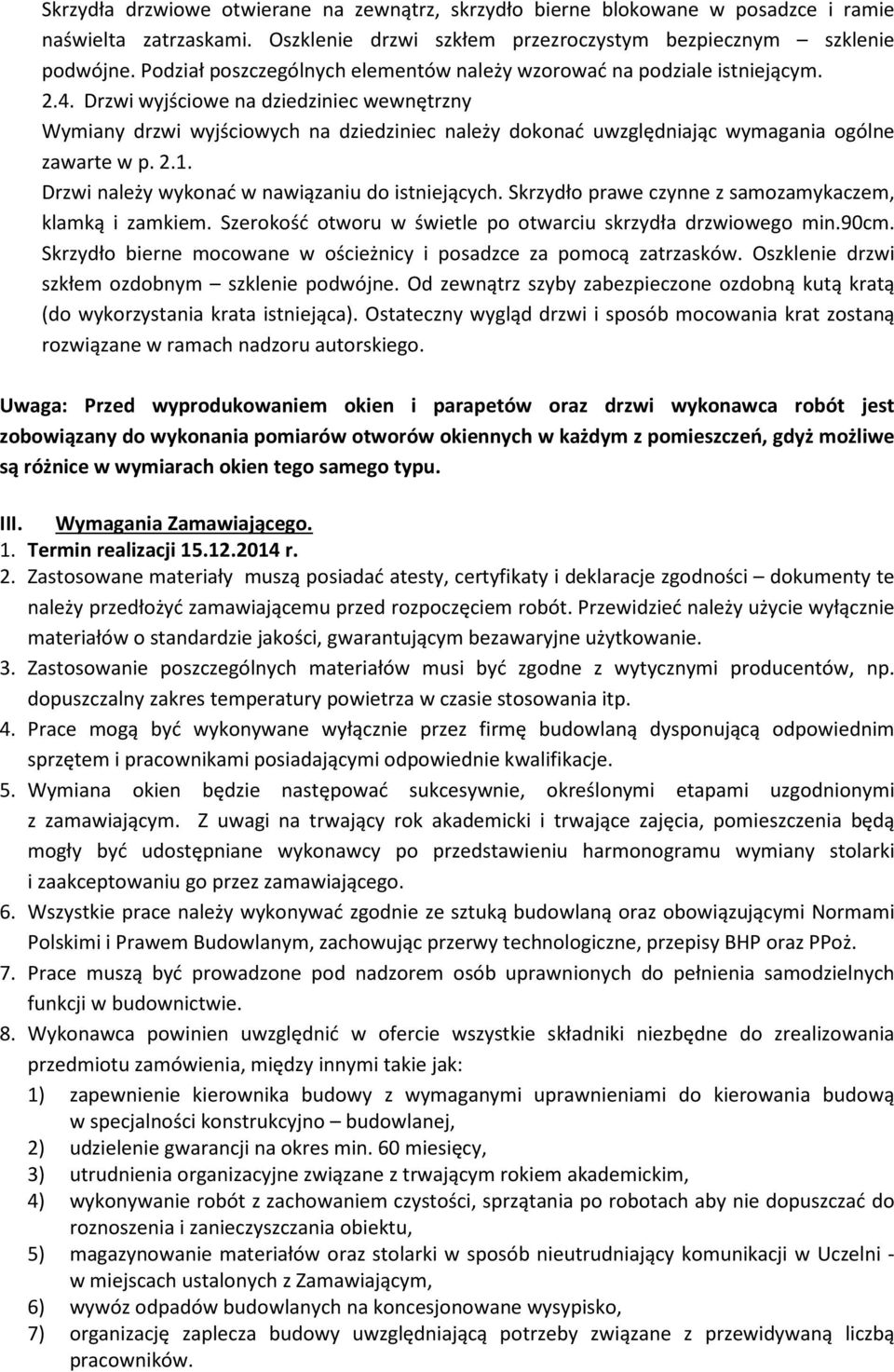

4 Skrzydła drzwiowe otwierane na zewnątrz, skrzydło bierne blokowane w posadzce i ramie naświelta zatrzaskami. Oszklenie drzwi szkłem przezroczystym bezpiecznym szklenie podwójne. Podział poszczególnych elementów należy wzorować na podziale istniejącym Drzwi wyjściowe na dziedziniec wewnętrzny Wymiany drzwi wyjściowych na dziedziniec należy dokonać uwzględniając wymagania ogólne zawarte w p Drzwi należy wykonać w nawiązaniu do istniejących. Skrzydło prawe czynne z samozamykaczem, klamką i zamkiem. Szerokość otworu w świetle po otwarciu skrzydła drzwiowego min.90cm. Skrzydło bierne mocowane w ościeżnicy i posadzce za pomocą zatrzasków. Oszklenie drzwi szkłem ozdobnym szklenie podwójne. Od zewnątrz szyby zabezpieczone ozdobną kutą kratą (do wykorzystania krata istniejąca). Ostateczny wygląd drzwi i sposób mocowania krat zostaną rozwiązane w ramach nadzoru autorskiego. Uwaga: Przed wyprodukowaniem okien i parapetów oraz drzwi wykonawca robót jest zobowiązany do wykonania pomiarów otworów okiennych w każdym z pomieszczeń, gdyż możliwe są różnice w wymiarach okien tego samego typu. III. Wymagania Zamawiającego. 1. Termin realizacji r. 2. Zastosowane materiały muszą posiadać atesty, certyfikaty i deklaracje zgodności dokumenty te należy przedłożyć zamawiającemu przed rozpoczęciem robót. Przewidzieć należy użycie wyłącznie materiałów o standardzie jakości, gwarantującym bezawaryjne użytkowanie. 3. Zastosowanie poszczególnych materiałów musi być zgodne z wytycznymi producentów, np. dopuszczalny zakres temperatury powietrza w czasie stosowania itp. 4. Prace mogą być wykonywane wyłącznie przez firmę budowlaną dysponującą odpowiednim sprzętem i pracownikami posiadającymi odpowiednie kwalifikacje. 5. Wymiana okien będzie następować sukcesywnie, określonymi etapami uzgodnionymi z zamawiającym. Z uwagi na trwający rok akademicki i trwające zajęcia, pomieszczenia będą mogły być udostępniane wykonawcy po przedstawieniu harmonogramu wymiany stolarki i zaakceptowaniu go przez zamawiającego. 6. Wszystkie prace należy wykonywać zgodnie ze sztuką budowlaną oraz obowiązującymi Normami Polskimi i Prawem Budowlanym, zachowując przerwy technologiczne, przepisy BHP oraz PPoż. 7. Prace muszą być prowadzone pod nadzorem osób uprawnionych do pełnienia samodzielnych funkcji w budownictwie. 8. Wykonawca powinien uwzględnić w ofercie wszystkie składniki niezbędne do zrealizowania przedmiotu zamówienia, między innymi takie jak: 1) zapewnienie kierownika budowy z wymaganymi uprawnieniami do kierowania budową w specjalności konstrukcyjno budowlanej, 2) udzielenie gwarancji na okres min. 60 miesięcy, 3) utrudnienia organizacyjne związane z trwającym rokiem akademickim, 4) wykonywanie robót z zachowaniem czystości, sprzątania po robotach aby nie dopuszczać do roznoszenia i zanieczyszczania obiektu, 5) magazynowanie materiałów oraz stolarki w sposób nieutrudniający komunikacji w Uczelni - w miejscach ustalonych z Zamawiającym, 6) wywóz odpadów budowlanych na koncesjonowane wysypisko, 7) organizację zaplecza budowy uwzględniającą potrzeby związane z przewidywaną liczbą pracowników.

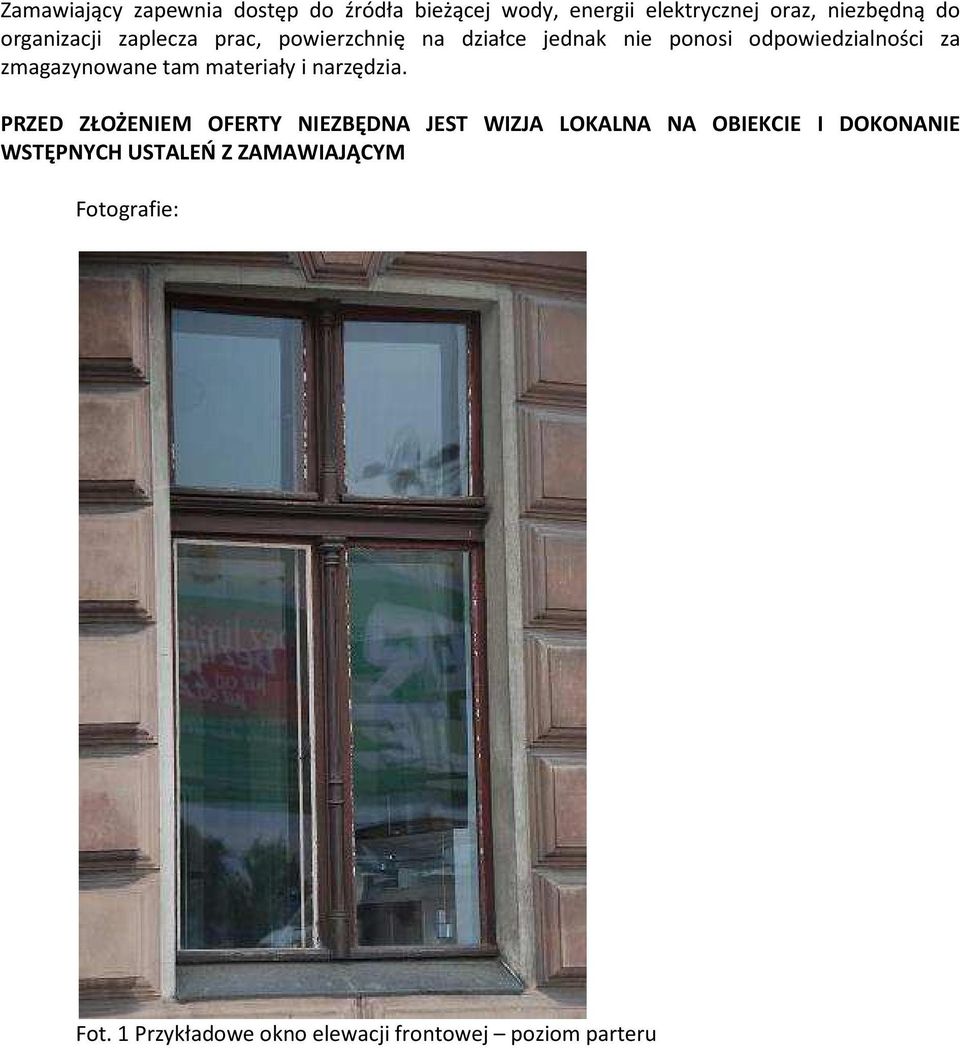

5 Zamawiający zapewnia dostęp do źródła bieżącej wody, energii elektrycznej oraz, niezbędną do organizacji zaplecza prac, powierzchnię na działce jednak nie ponosi odpowiedzialności za zmagazynowane tam materiały i narzędzia. PRZED ZŁOŻENIEM OFERTY NIEZBĘDNA JEST WIZJA LOKALNA NA OBIEKCIE I DOKONANIE WSTĘPNYCH USTALEŃ Z ZAMAWIAJĄCYM Fotografie: Fot. 1 Przykładowe okno elewacji frontowej poziom parteru

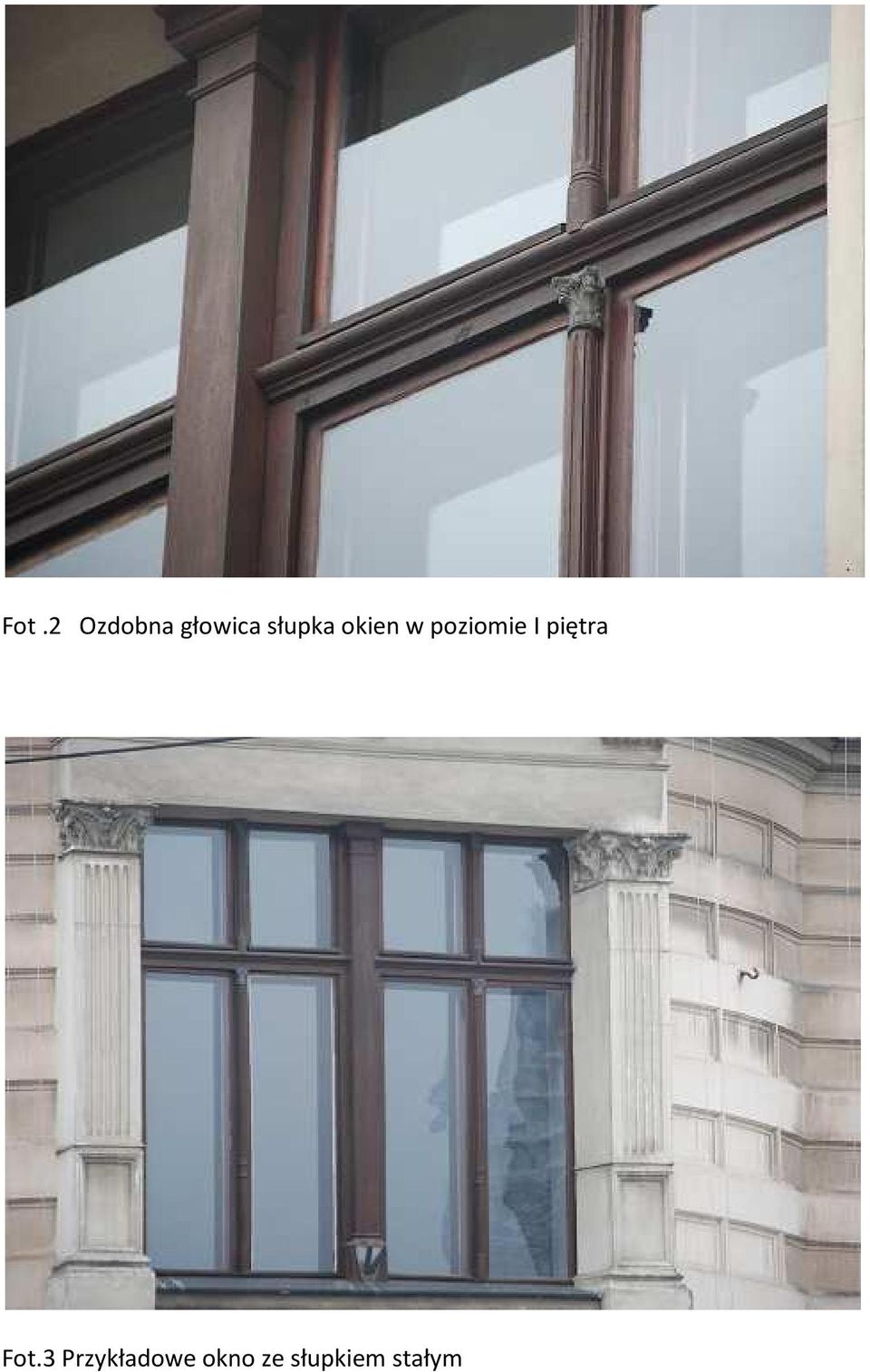

6 Fot.2 Ozdobna głowica słupka okien w poziomie I piętra Fot.3 Przykładowe okno ze słupkiem stałym

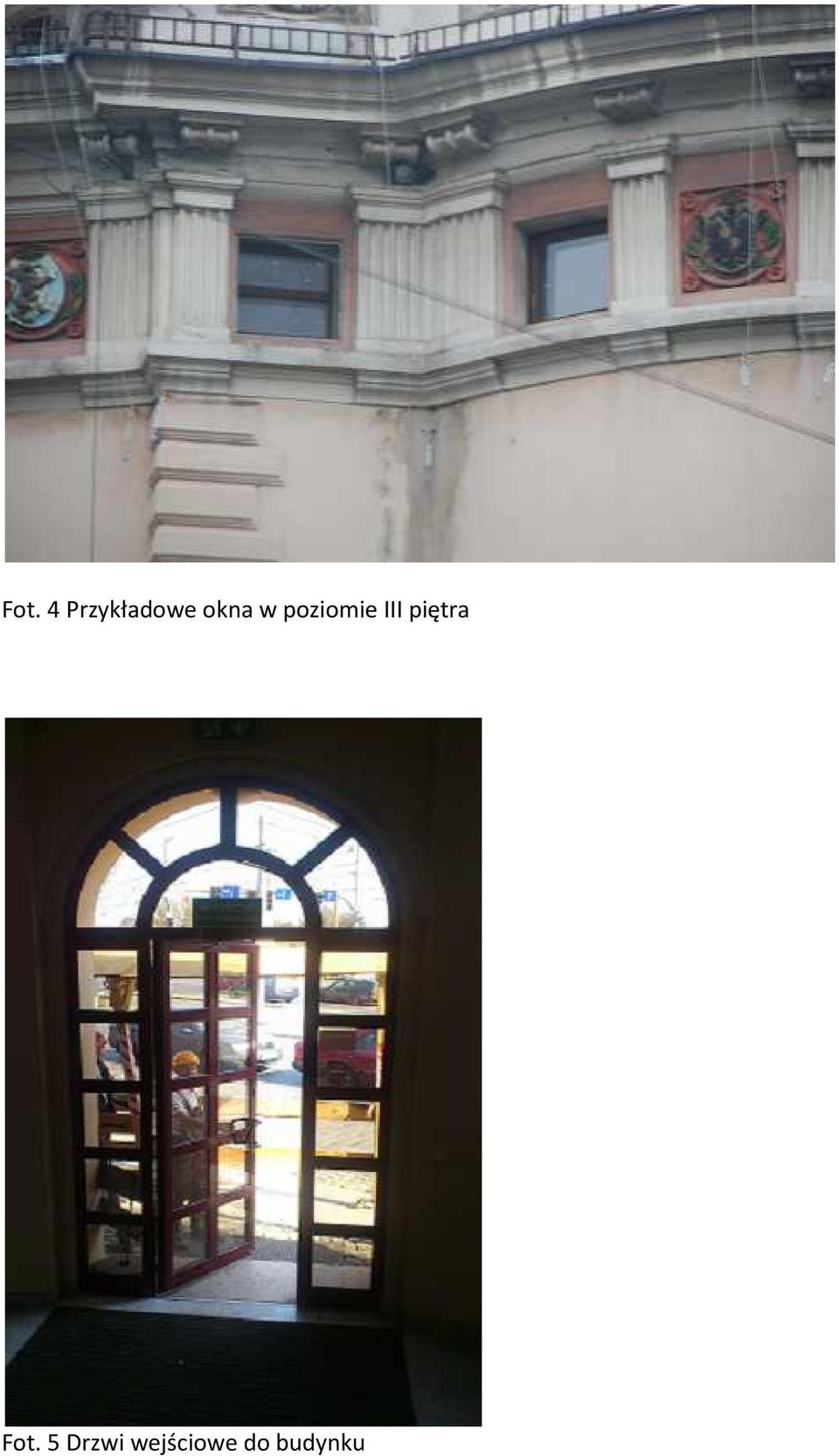

7 Fot. 4 Przykładowe okna w poziomie III piętra Fot. 5 Drzwi wejściowe do budynku

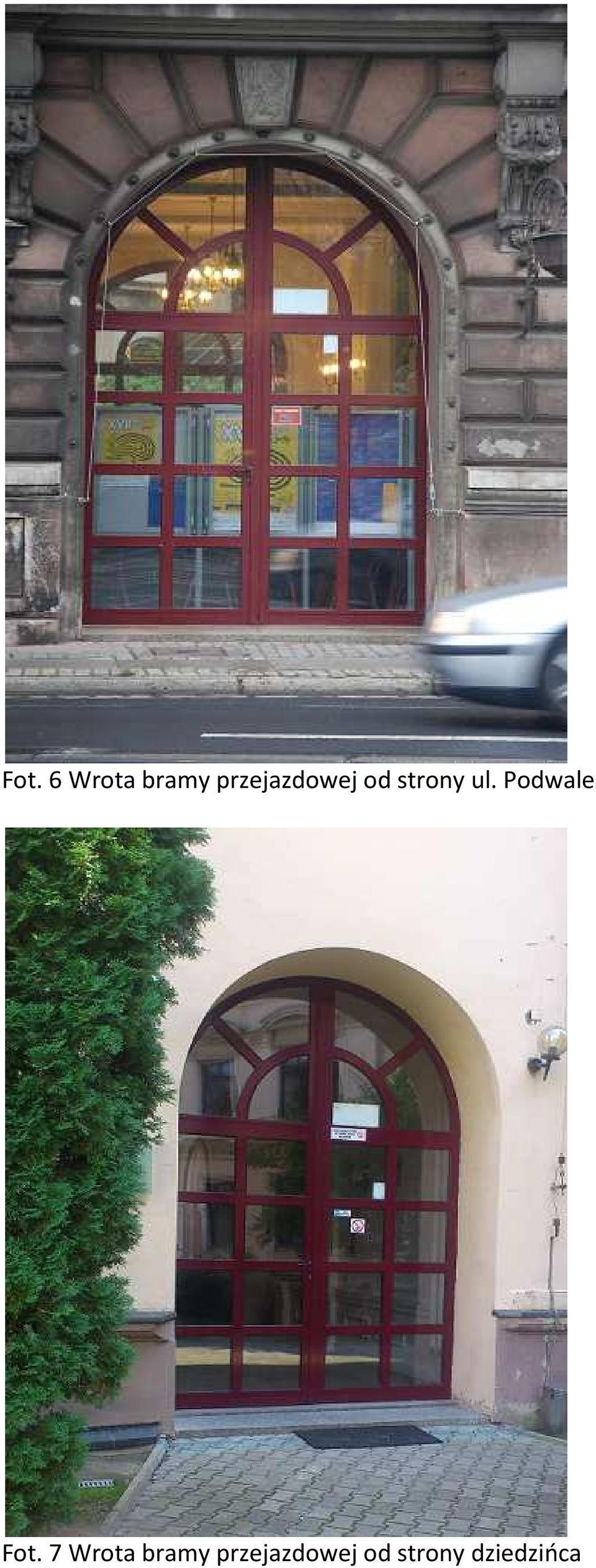

8 Fot. 6 Wrota bramy przejazdowej od strony ul. Podwale Fot. 7 Wrota bramy przejazdowej od strony dziedzińca

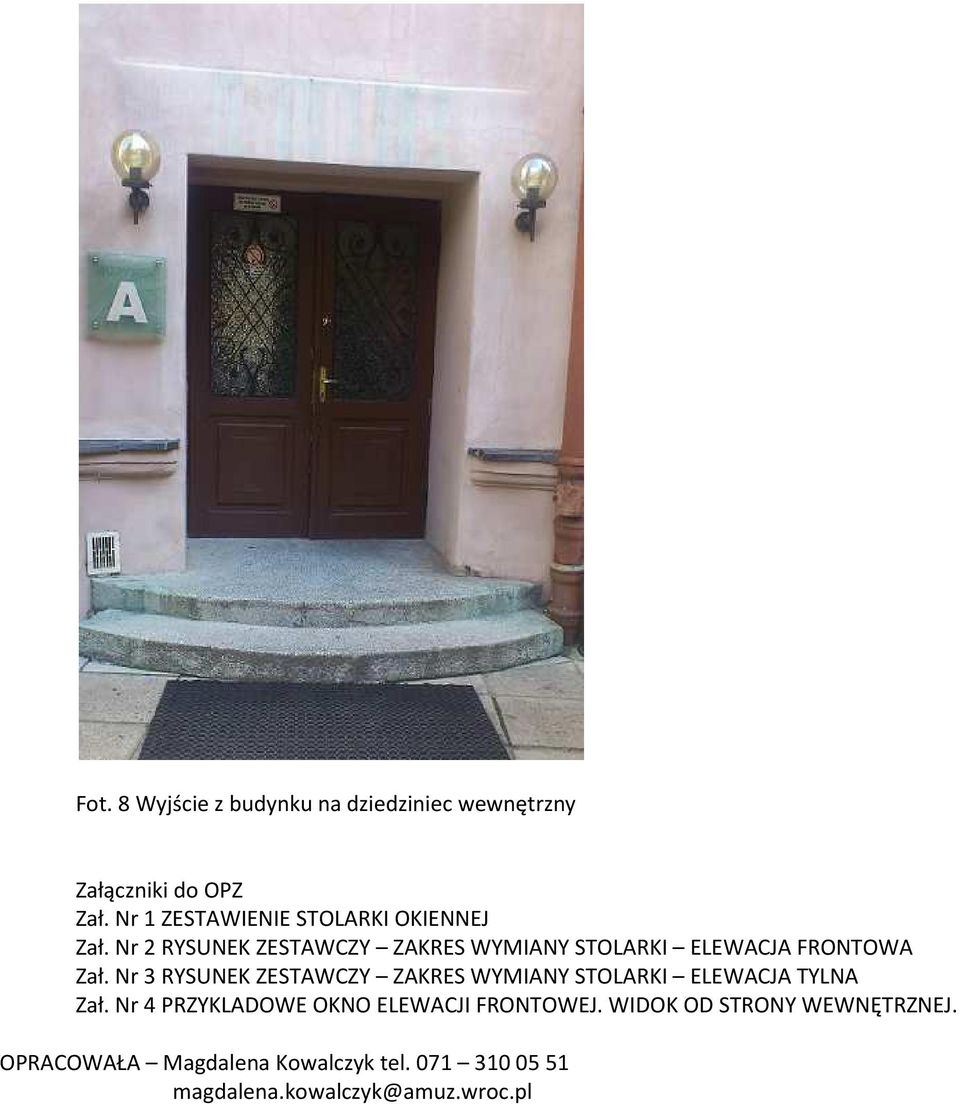

9 Fot. 8 Wyjście z budynku na dziedziniec wewnętrzny Załączniki do OPZ Zał. Nr 1 ZESTAWIENIE STOLARKI OKIENNEJ Zał. Nr 2 RYSUNEK ZESTAWCZY ZAKRES WYMIANY STOLARKI ELEWACJA FRONTOWA Zał. Nr 3 RYSUNEK ZESTAWCZY ZAKRES WYMIANY STOLARKI ELEWACJA TYLNA Zał. Nr 4 PRZYKLADOWE OKNO ELEWACJI FRONTOWEJ. WIDOK OD STRONY WEWNĘTRZNEJ. OPRACOWAŁA Magdalena Kowalczyk tel magdalena.kowalczyk@amuz.wroc.pl
