Dot. Projekt renowacji południowo - wschodniej elewacji budynku teatru od strony ulicy Mickiewicza (Gniezno, działka nr 12/2, ul. Mickiewicza 9).

Transkrypt

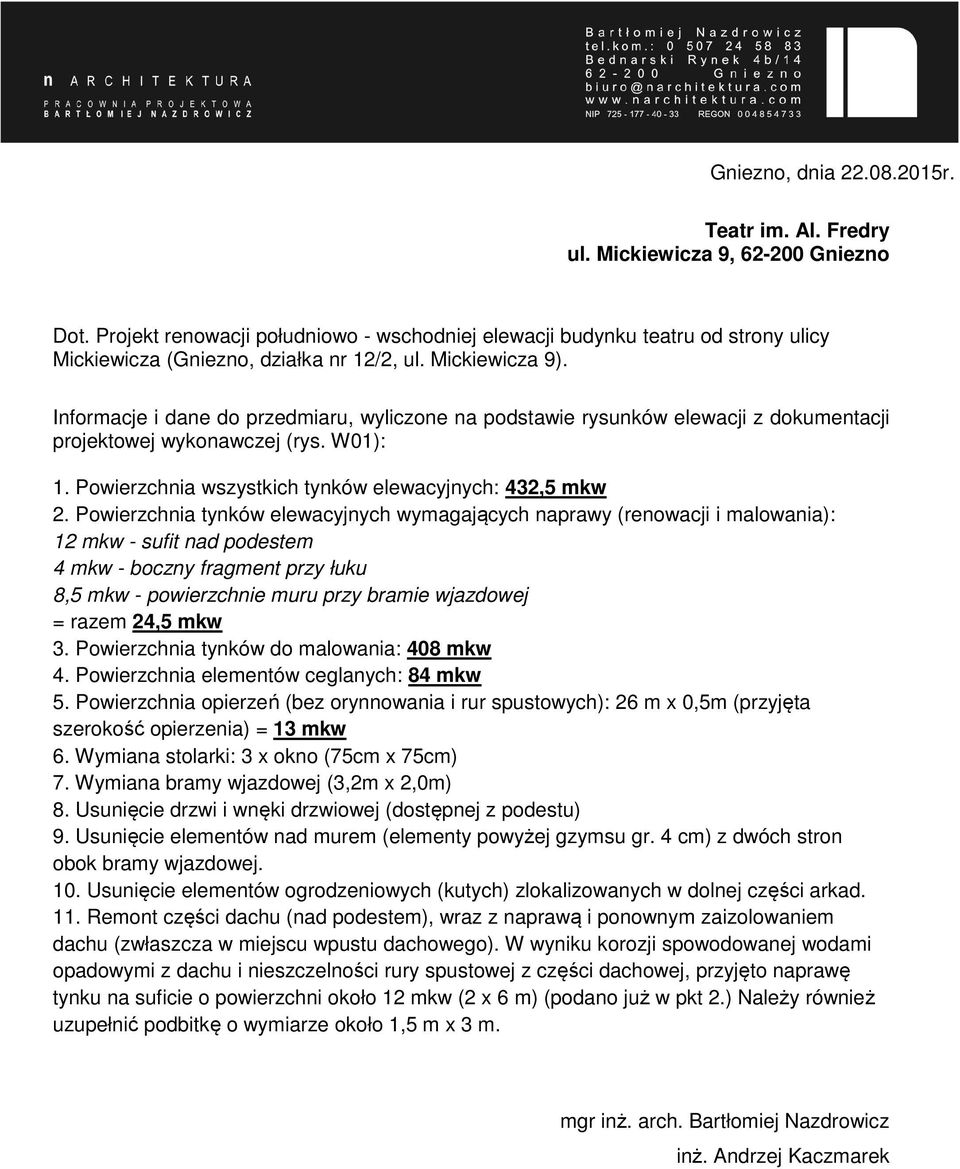

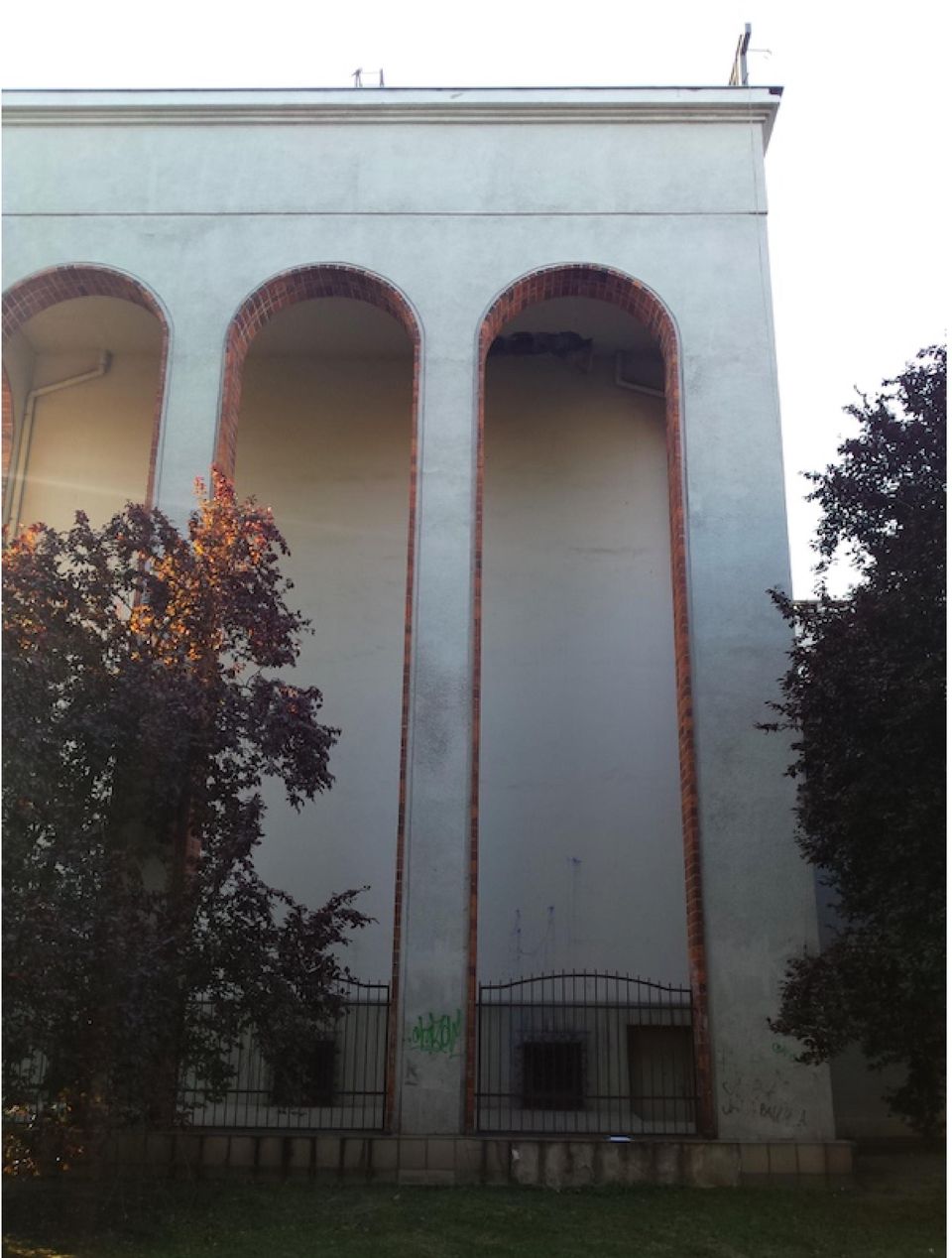

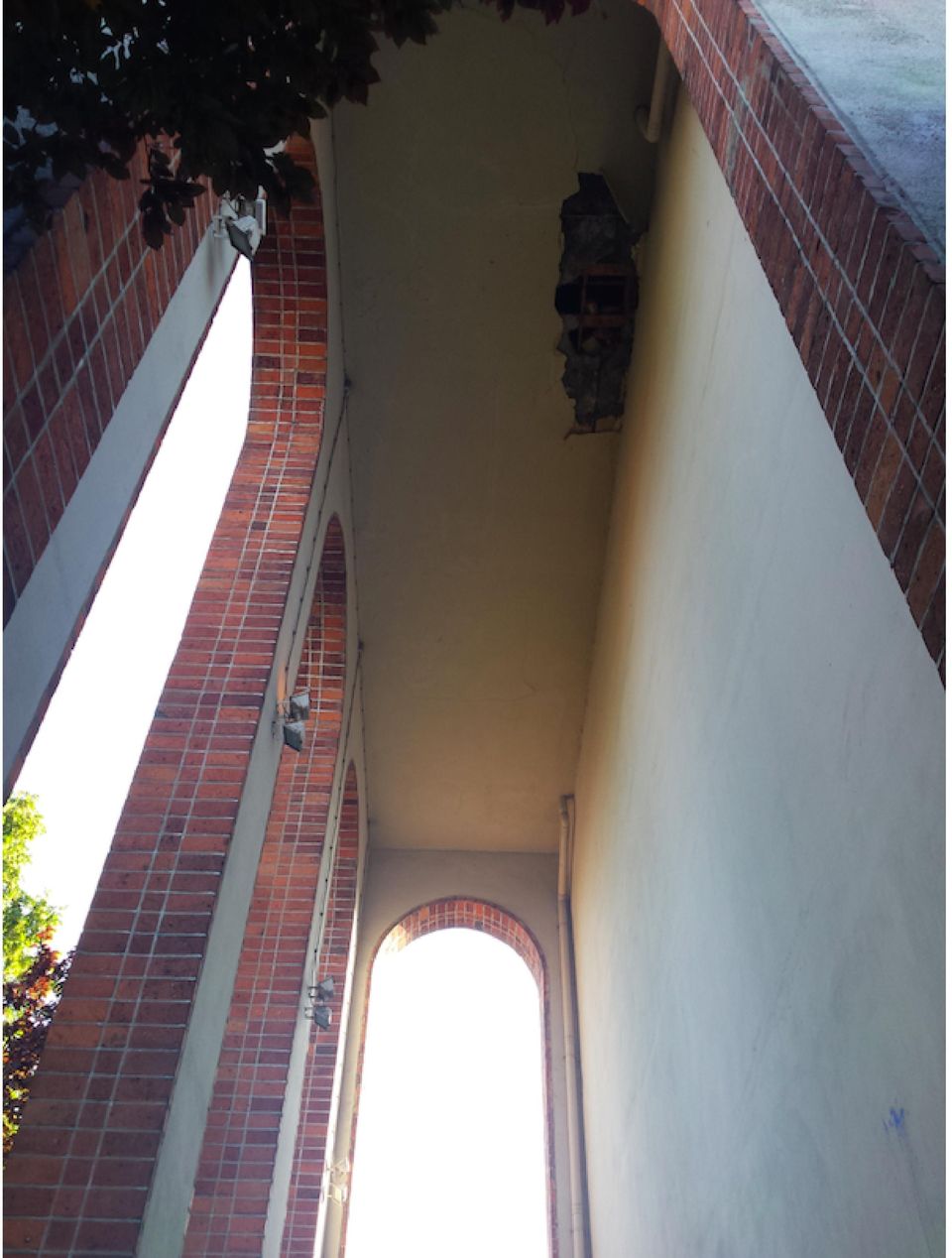

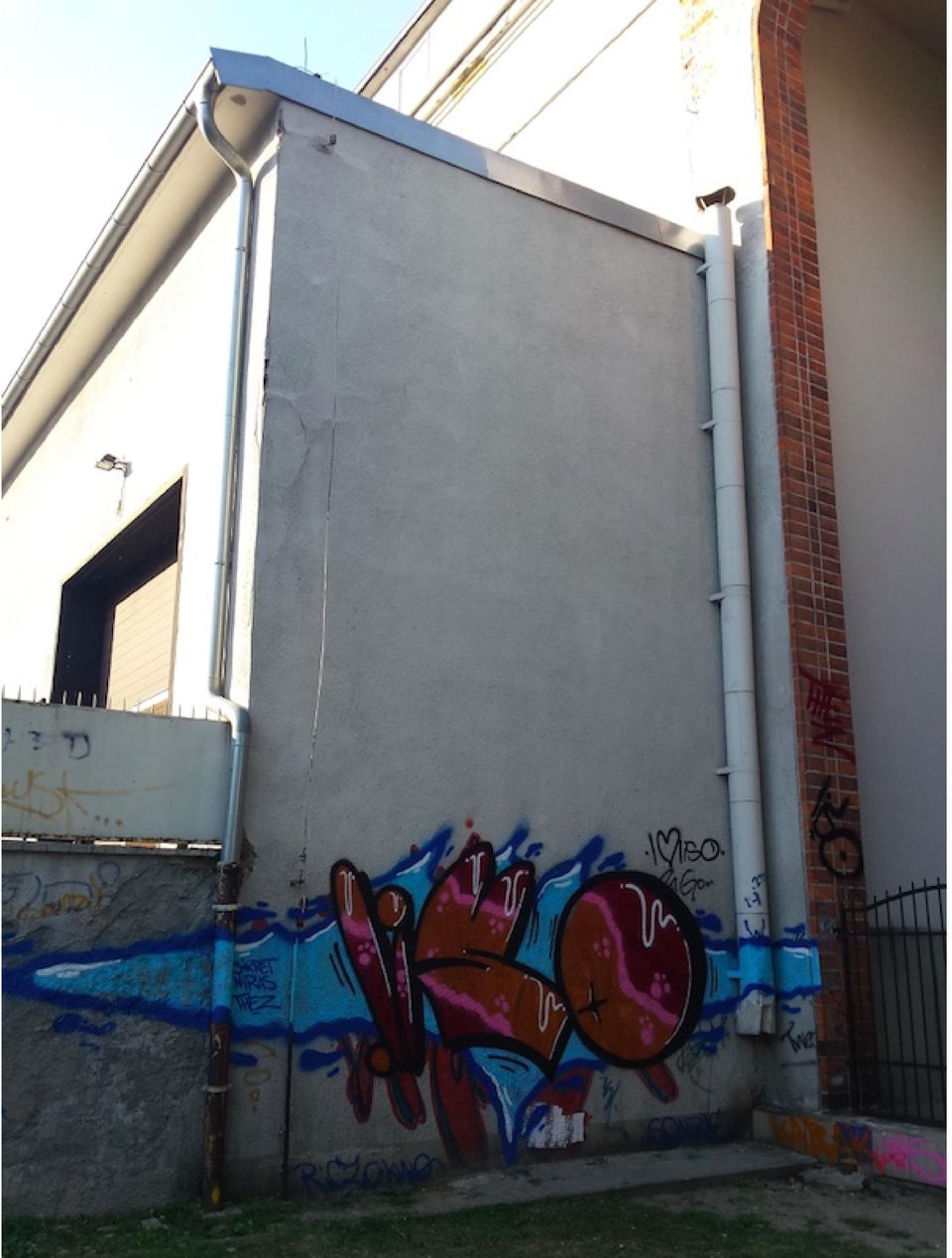

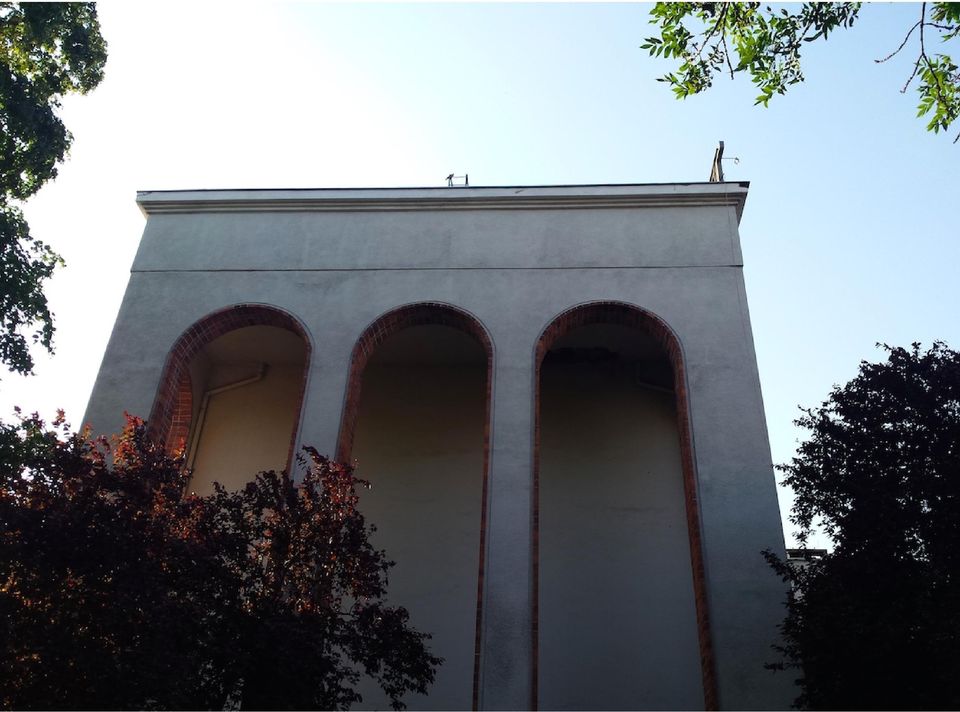

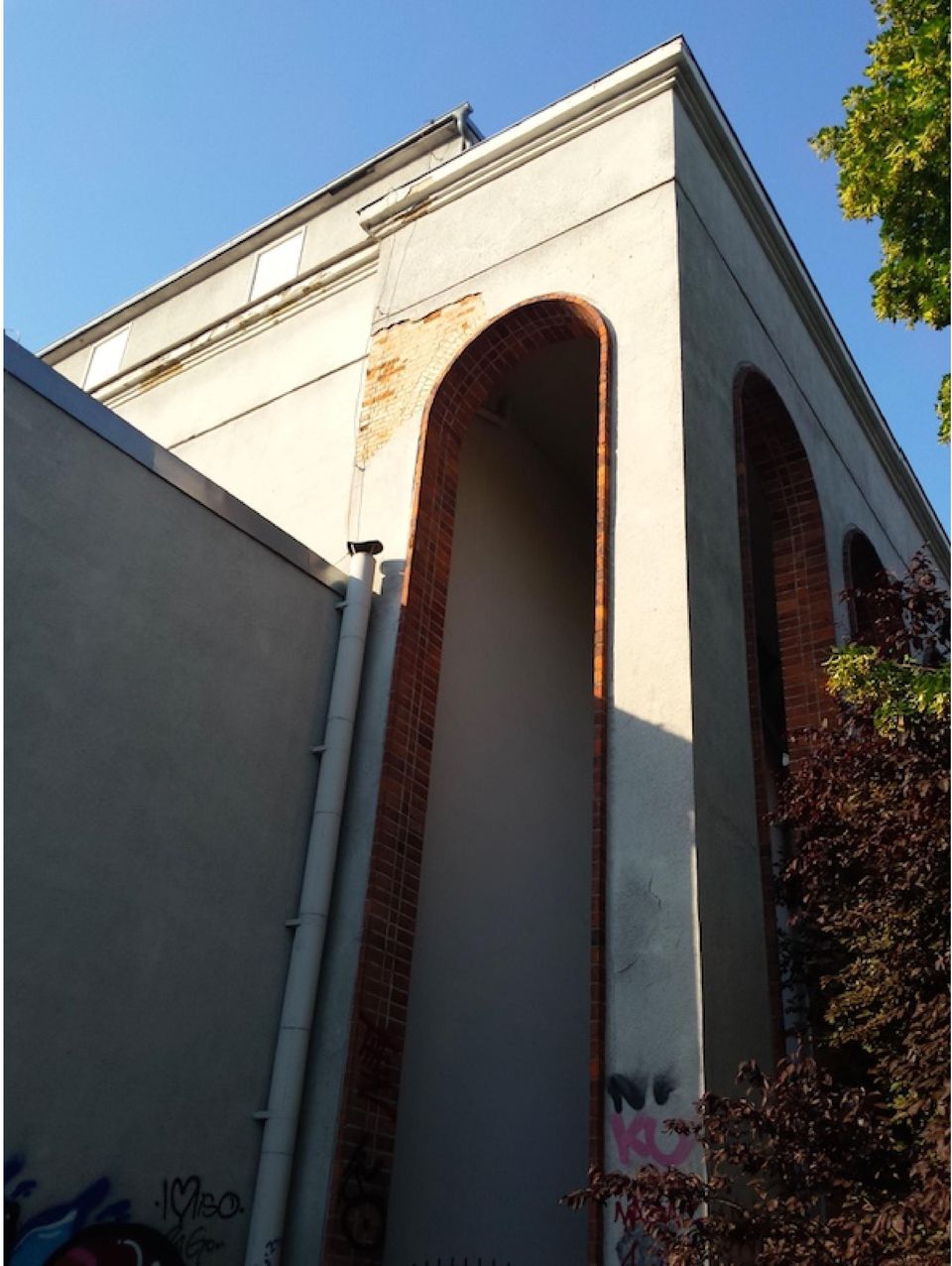

1 Gniezno, dnia r. Teatr im. Al. Fredry ul. Mickiewicza 9, Gniezno Dot. Projekt renowacji południowo - wschodniej elewacji budynku teatru od strony ulicy Mickiewicza (Gniezno, działka nr 12/2, ul. Mickiewicza 9). Informacje i dane do przedmiaru, wyliczone na podstawie rysunków elewacji z dokumentacji projektowej wykonawczej (rys. W01): 1. Powierzchnia wszystkich tynków elewacyjnych: 432,5 mkw 2. Powierzchnia tynków elewacyjnych wymagających naprawy (renowacji i malowania): 12 mkw - sufit nad podestem 4 mkw - boczny fragment przy łuku 8,5 mkw - powierzchnie muru przy bramie wjazdowej = razem 24,5 mkw 3. Powierzchnia tynków do malowania: 408 mkw 4. Powierzchnia elementów ceglanych: 84 mkw 5. Powierzchnia opierzeń (bez orynnowania i rur spustowych): 26 m x 0,5m (przyjęta szerokość opierzenia) = 13 mkw 6. Wymiana stolarki: 3 x okno (75cm x 75cm) 7. Wymiana bramy wjazdowej (3,2m x 2,0m) 8. Usunięcie drzwi i wnęki drzwiowej (dostępnej z podestu) 9. Usunięcie elementów nad murem (elementy powyżej gzymsu gr. 4 cm) z dwóch stron obok bramy wjazdowej. 10. Usunięcie elementów ogrodzeniowych (kutych) zlokalizowanych w dolnej części arkad. 11. Remont części dachu (nad podestem), wraz z naprawą i ponownym zaizolowaniem dachu (zwłaszcza w miejscu wpustu dachowego). W wyniku korozji spowodowanej wodami opadowymi z dachu i nieszczelności rury spustowej z części dachowej, przyjęto naprawę tynku na suficie o powierzchni około 12 mkw (2 x 6 m) (podano już w pkt 2.) Należy również uzupełnić podbitkę o wymiarze około 1,5 m x 3 m. mgr inż. arch. Bartłomiej Nazdrowicz inż. Andrzej Kaczmarek

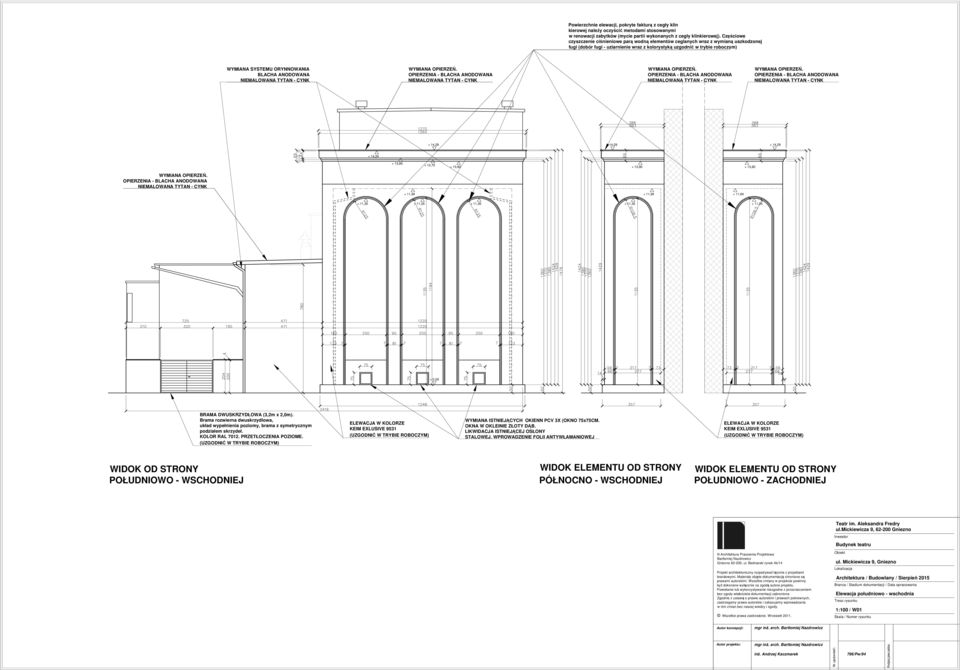

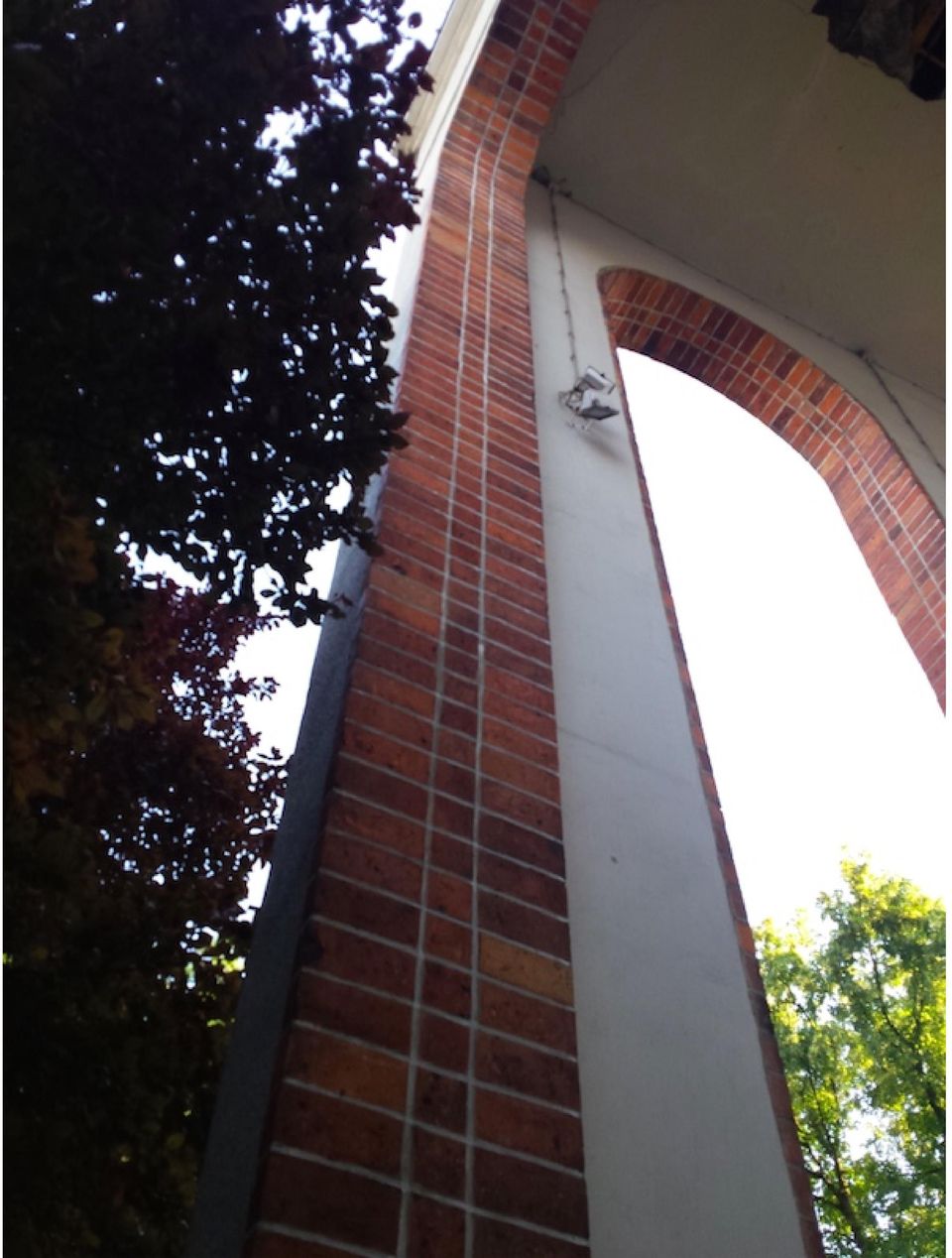

2 Powierzchnie elewacji, pokryte fakturą z cegły klin kierowej należy oczyścić metodami stosowanymi w renowacji zabytków (mycie partii wykonanych z cegły klinkierowej). Częściowe czyszczenie ciśnieniowe parą wodną elementów ceglanych wraz z wymianą uszkodzonej fugi (dobór fugi - uziarnienie wraz z kolorystyką uzgodnić w trybie roboczym) WYMIANA SYSTEMU ORYNNOWANIA BLACHA ANODOWANA NIEMALOWANA TYTAN - CYNK WYMIANA OPIERZEŃ. OPIERZENIA - BLACHA ANODOWANA NIEMALOWANA TYTAN - CYNK WYMIANA OPIERZEŃ. OPIERZENIA - BLACHA ANODOWANA NIEMALOWANA TYTAN - CYNK WYMIANA OPIERZEŃ. OPIERZENIA - BLACHA ANODOWANA NIEMALOWANA TYTAN - CYNK + 14, , , , , , , , ,60 WYMIANA OPIERZEŃ. OPIERZENIA - BLACHA ANODOWANA NIEMALOWANA TYTAN - CYNK + 11, , , , , , , ,35 + 0,00 BRAMA DWUSKRZYDŁOWA (3,2m x 2,0m). Brama rozwierna dwuskrzydłowa, układ wypełnienia poziomy, brama z symetrycznym podziałem skrzydeł. KOLOR RAL PRZETŁOCZENIA POZIOME. (UZGODNIĆ W TRYBIE ROBOCZYM) ELEWACJA W KOLORZE KEIM EXLUSIVE 9531 (UZGODNIĆ W TRYBIE ROBOCZYM) WYMIANA ISTNIEJĄCYCH OKIENN PCV 3X (OKNO 75x75CM. OKNA W OKLEINIE ZŁOTY DĄB. LIKWIDACJA ISTNIEJĄCEJ OSŁONY STALOWEJ. WPROWADZENIE FOLII ANTYWŁAMANIOWEJ ELEWACJA W KOLORZE KEIM EXLUSIVE 9531 (UZGODNIĆ W TRYBIE ROBOCZYM) WIDOK OD STRONY POŁUDNIOWO - WSCHODNIEJ WIDOK ELEMENTU OD STRONY PÓŁNOCNO - WSCHODNIEJ WIDOK ELEMENTU OD STRONY POŁUDNIOWO - ZACHODNIEJ N Architektura Pracownia Projektowa Bartlomiej Nazdrowicz Gniezno , ul. Bednarski rynek 4b/14 Projekt architektoniczny rozpatrywać łącznie z projektami branżowymi. Materiały objęte dokumentacją chronione są prawami autorskimi. Wszelkie zmiany w projekcie powinny być dokonane wyłącznie za zgodą autora projektu. Powielanie lub wykorzystywanie niezgodne z przeznaczeniem bez zgody właściciela dokumentacji zabronione. Zgodnie z ustawą o prawie autorskim i prawach pokrewnych, zastrzegamy prawa autorskie i zakazujemy wprowadzania w nim zmian bez naszej wiedzy i zgody. Wszelkie prawa zastrzeżone. Wrzesień Teatr im. Aleksandra Fredry ul.mickiewicza 9, Gniezno Inwestor Budynek teatru Obiekt ul. Mickiewicza 9, Gniezno Lokalizacja Architektura / Budowlany / Sierpień 2015 Branza / Stadium dokumentacji / Data opracowania Elewacja południowo - wschodnia Tresc rysunku 1:100 / W01 Skala / Numer rysunku Autor koncepcji: mgr inż. arch. Bartłomiej Nazdrowicz Autor projektu: mgr inż. arch. Bartłomiej Nazdrowicz inż. Andrzej Kaczmarek 796/Pw/94 Nr uprawnień: Podpis/pieczatka:
