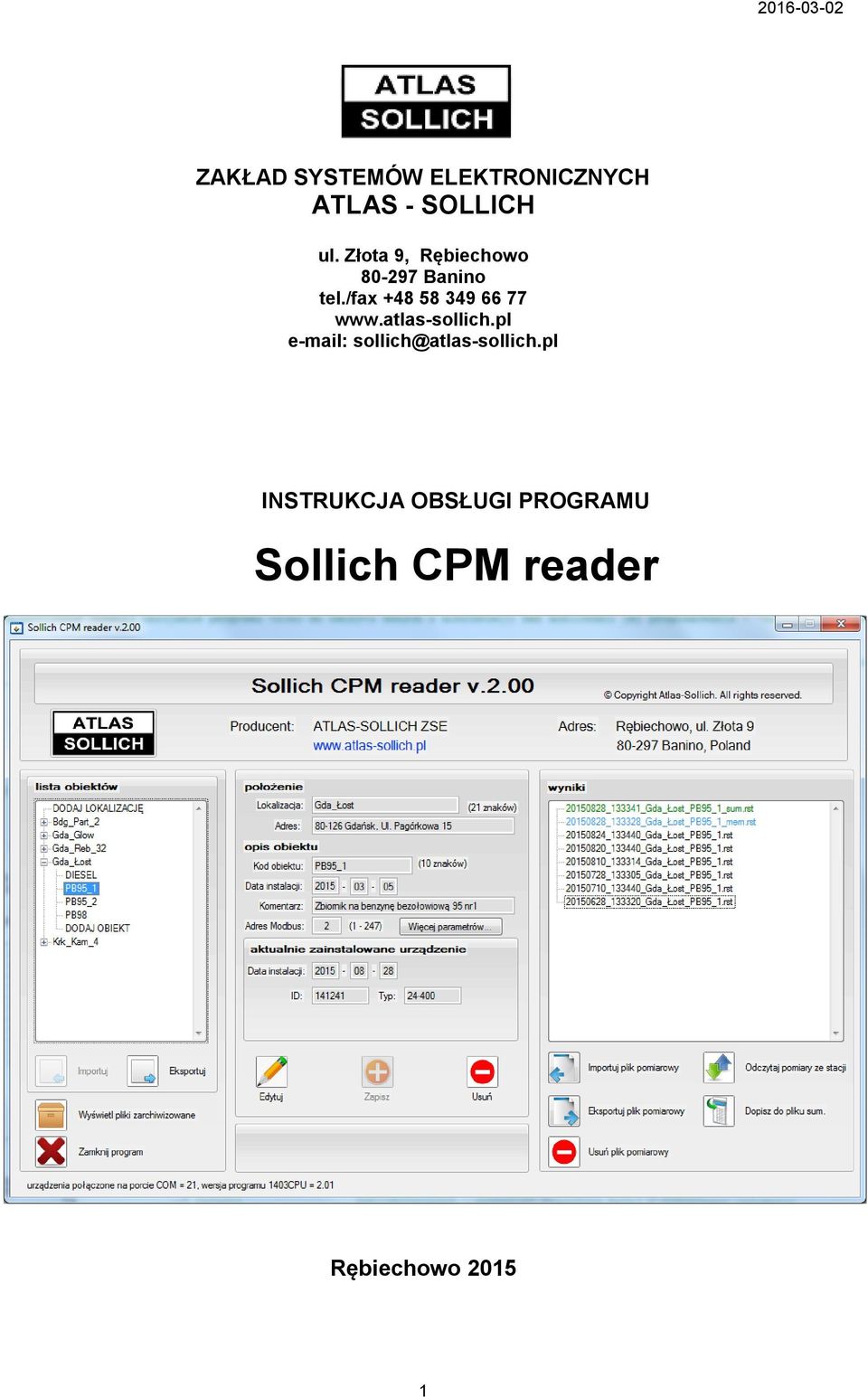

1 ZAKŁAD SYSTEMÓW ELEKTRONICZNYCH ATLAS - SOLLICH ul. Złota 9, Rębiechowo Banino tel./fax sollich@atlas-sollich.pl INSTRUKCJA OBSŁUGI PROGRAMU Sollich CPM reader Rębiechowo

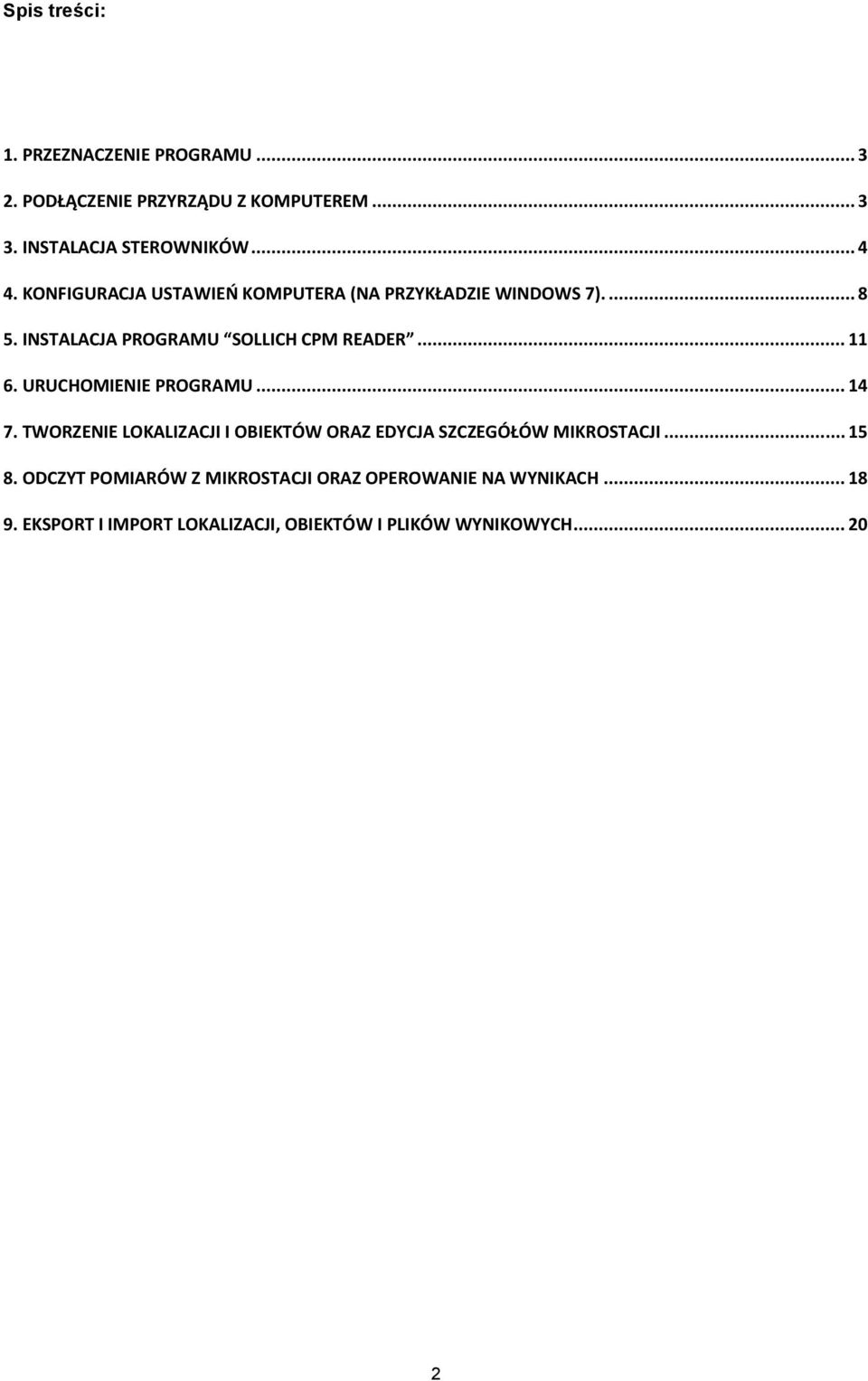

2 Spis treści: 1. PRZEZNACZENIE PROGRAMU PODŁĄCZENIE PRZYRZĄDU Z KOMPUTEREM INSTALACJA STEROWNIKÓW KONFIGURACJA USTAWIEŃ KOMPUTERA (NA PRZYKŁADZIE WINDOWS 7) INSTALACJA PROGRAMU SOLLICH CPM READER URUCHOMIENIE PROGRAMU TWORZENIE LOKALIZACJI I OBIEKTÓW ORAZ EDYCJA SZCZEGÓŁÓW MIKROSTACJI ODCZYT POMIARÓW Z MIKROSTACJI ORAZ OPEROWANIE NA WYNIKACH EKSPORT I IMPORT LOKALIZACJI, OBIEKTÓW I PLIKÓW WYNIKOWYCH

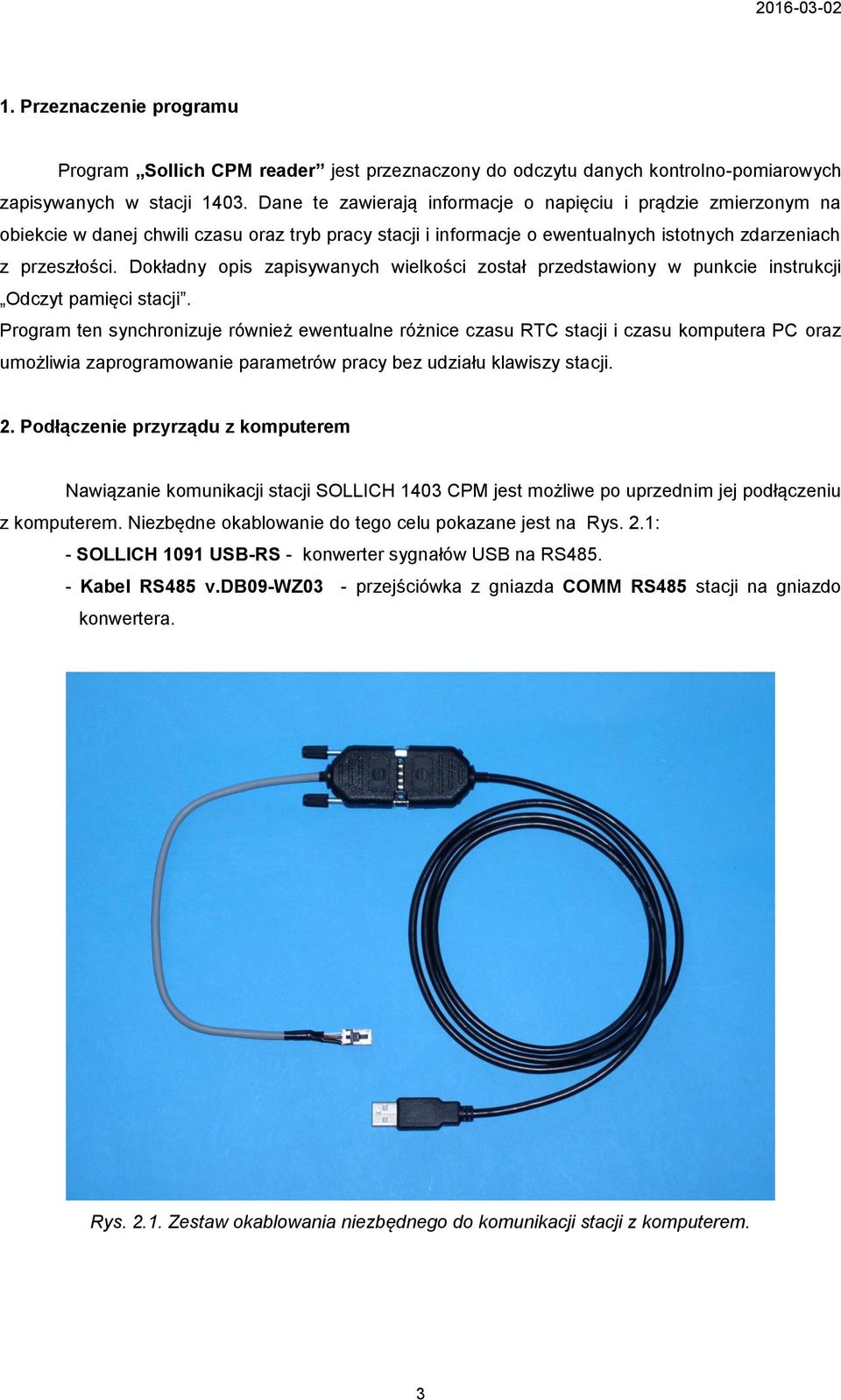

3 Przeznaczenie programu Program Sollich CPM reader jest przeznaczony do odczytu danych kontrolno-pomiarowych zapisywanych w stacji Dane te zawierają informacje o napięciu i prądzie zmierzonym na obiekcie w danej chwili czasu oraz tryb pracy stacji i informacje o ewentualnych istotnych zdarzeniach z przeszłości. Dokładny opis zapisywanych wielkości został przedstawiony w punkcie instrukcji Odczyt pamięci stacji. Program ten synchronizuje również ewentualne różnice czasu RTC stacji i czasu komputera PC oraz umożliwia zaprogramowanie parametrów pracy bez udziału klawiszy stacji. 2. Podłączenie przyrządu z komputerem Nawiązanie komunikacji stacji SOLLICH 1403 CPM jest możliwe po uprzednim jej podłączeniu z komputerem. Niezbędne okablowanie do tego celu pokazane jest na Rys. 2.1: - SOLLICH 1091 USB-RS - konwerter sygnałów USB na RS Kabel RS485 v.db09-wz03 - przejściówka z gniazda COMM RS485 stacji na gniazdo konwertera. Rys Zestaw okablowania niezbędnego do komunikacji stacji z komputerem. 3

4 3. Instalacja sterowników W pierwszej kolejności należy zainstalować sterowniki niezbędne do komunikacji urządzenia przez interfejs USB. Potrzebne sterowniki zostały dołączone do oprogramowania przyrządu. 1. Należy włożyć załączony dysk instalacyjny do stacji CD w komputerze PC. 2. Podłączyć wtyk USB konwertera SOLLICH 1091 USB-RS do komputera PC, 3. Połączyć kabel przejściówki RS485 v.db09-wz03 do konwertera 4. Połączyć trzypinową wtyczkę WZ03 do gniazda w stacji SOLLICH 1403 CPM. 5. Włączyć zasilanie stacji. 6. Komputer powinien samoczynnie wykryć nieznane urządzenie i zaproponować pobranie sterowników z internetu (Windows 7, Windows 8). Rys Automatyczna instalacja sterowników. Rys Automatyczna instalacja sterowników. 7. W przypadku niezainstalowania sterowników automatycznie należy podać ich lokalizację na dołączonej płycie CD w katalogu D:\Drivers\. Taka sytuacja ma miejsce szczególnie instalując sterowniki na komputerach pracujących ze starszymi systemami Windows. Podczas instalacji sterowników z dysku CD pojawi się okno Kreator znajdowania nowego sprzętu. Należy wybrać opcję Nie, nie tym razem aby system nie szukał ich na witrynie Windows. 4

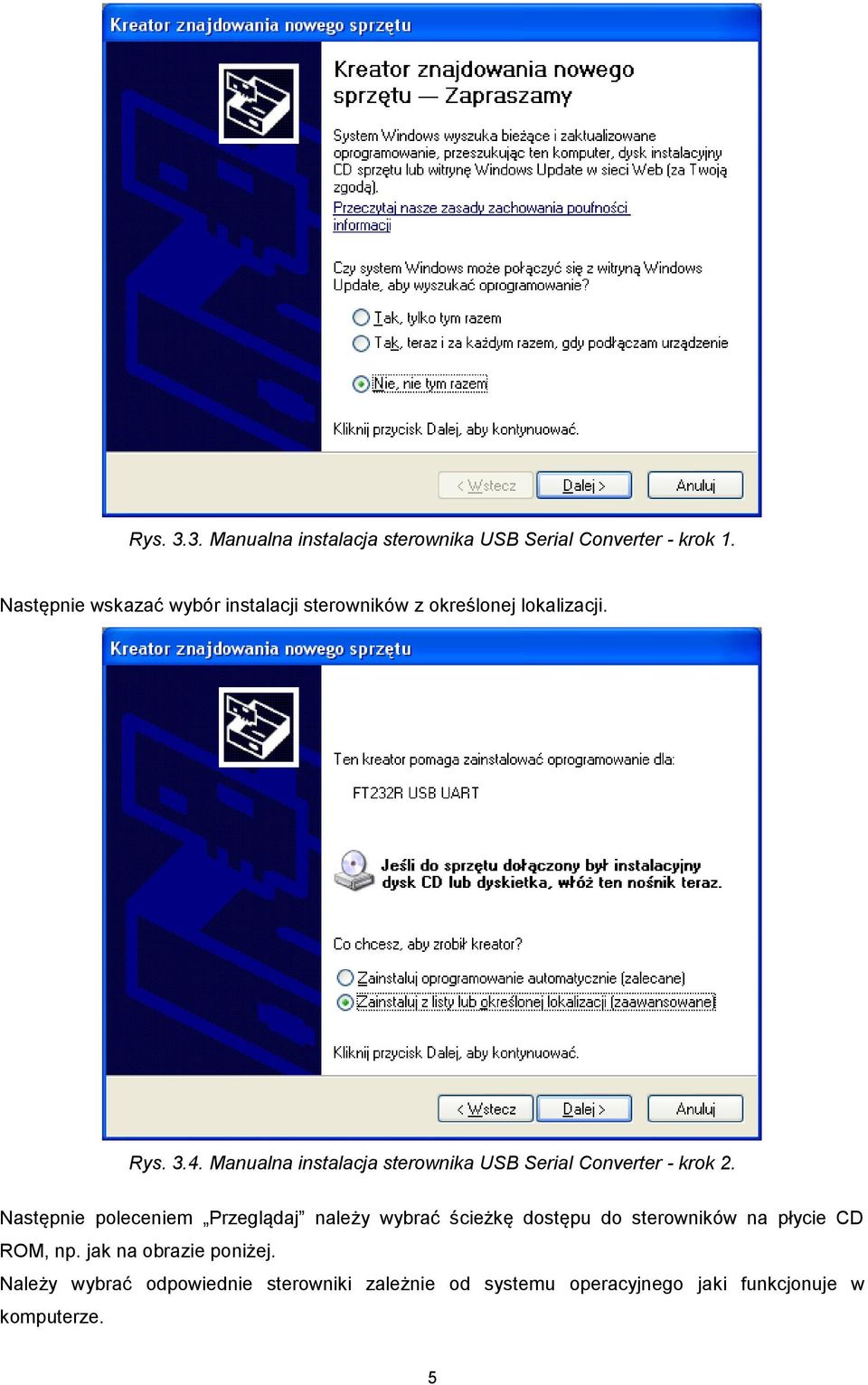

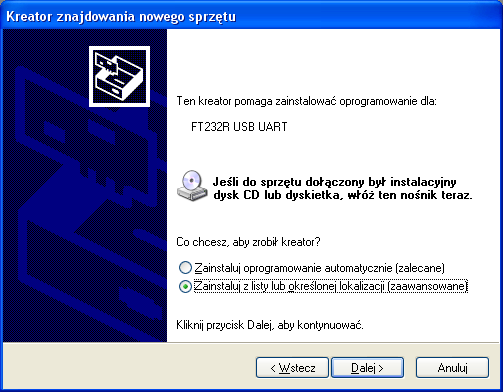

5 Rys Manualna instalacja sterownika USB Serial Converter - krok 1. Następnie wskazać wybór instalacji sterowników z określonej lokalizacji. Rys Manualna instalacja sterownika USB Serial Converter - krok 2. Następnie poleceniem Przeglądaj należy wybrać ścieżkę dostępu do sterowników na płycie CD ROM, np. jak na obrazie poniżej. Należy wybrać odpowiednie sterowniki zależnie od systemu operacyjnego jaki funkcjonuje w komputerze. 5

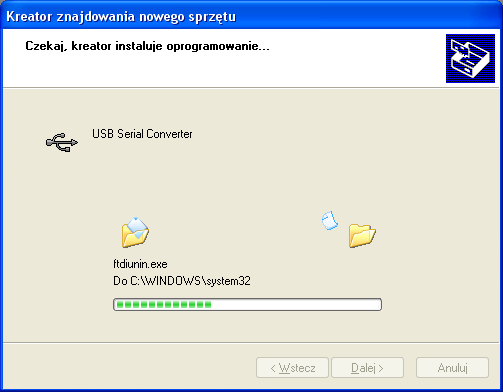

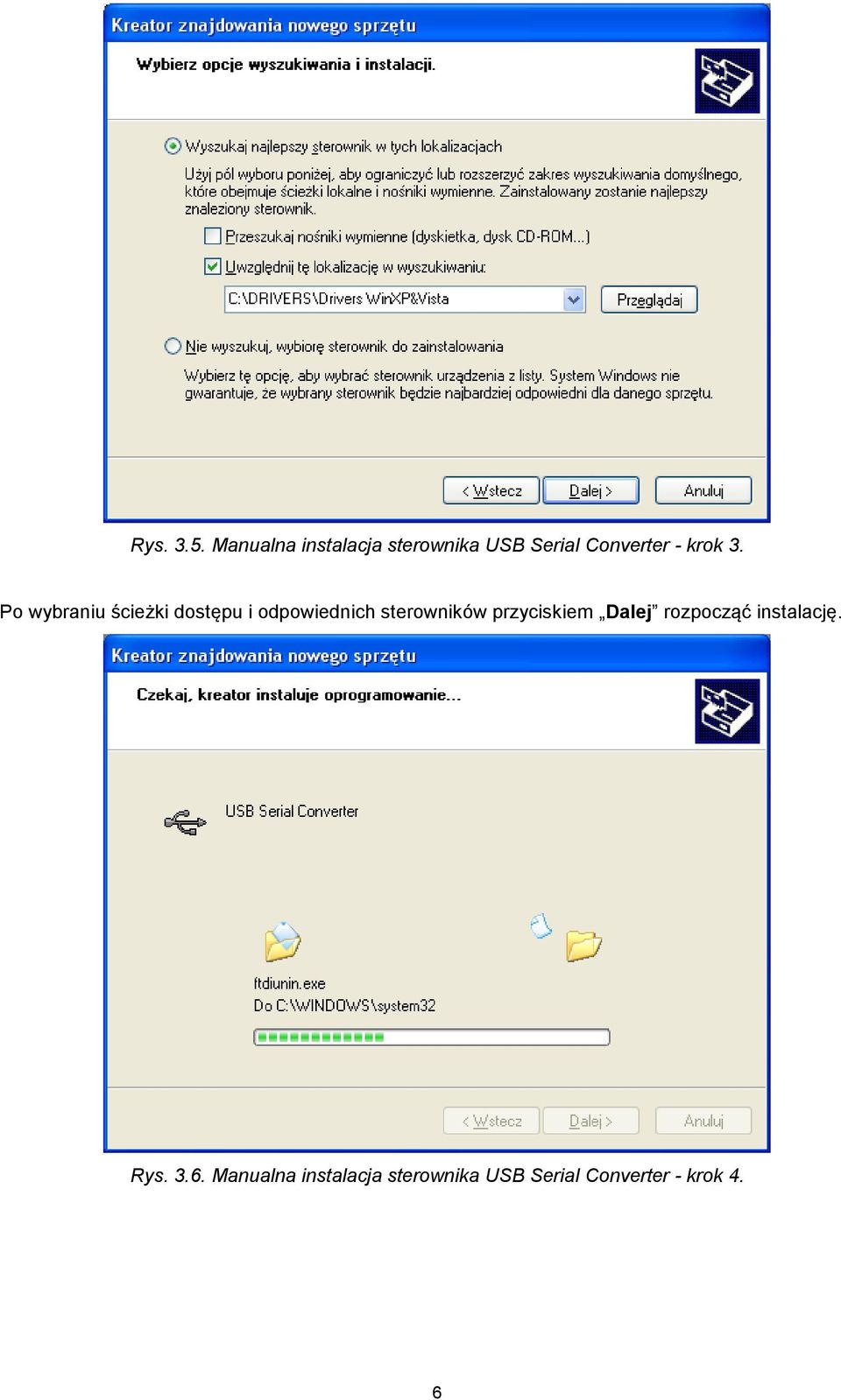

6 Rys Manualna instalacja sterownika USB Serial Converter - krok 3. Po wybraniu ścieżki dostępu i odpowiednich sterowników przyciskiem Dalej rozpocząć instalację. Rys Manualna instalacja sterownika USB Serial Converter - krok 4. 6

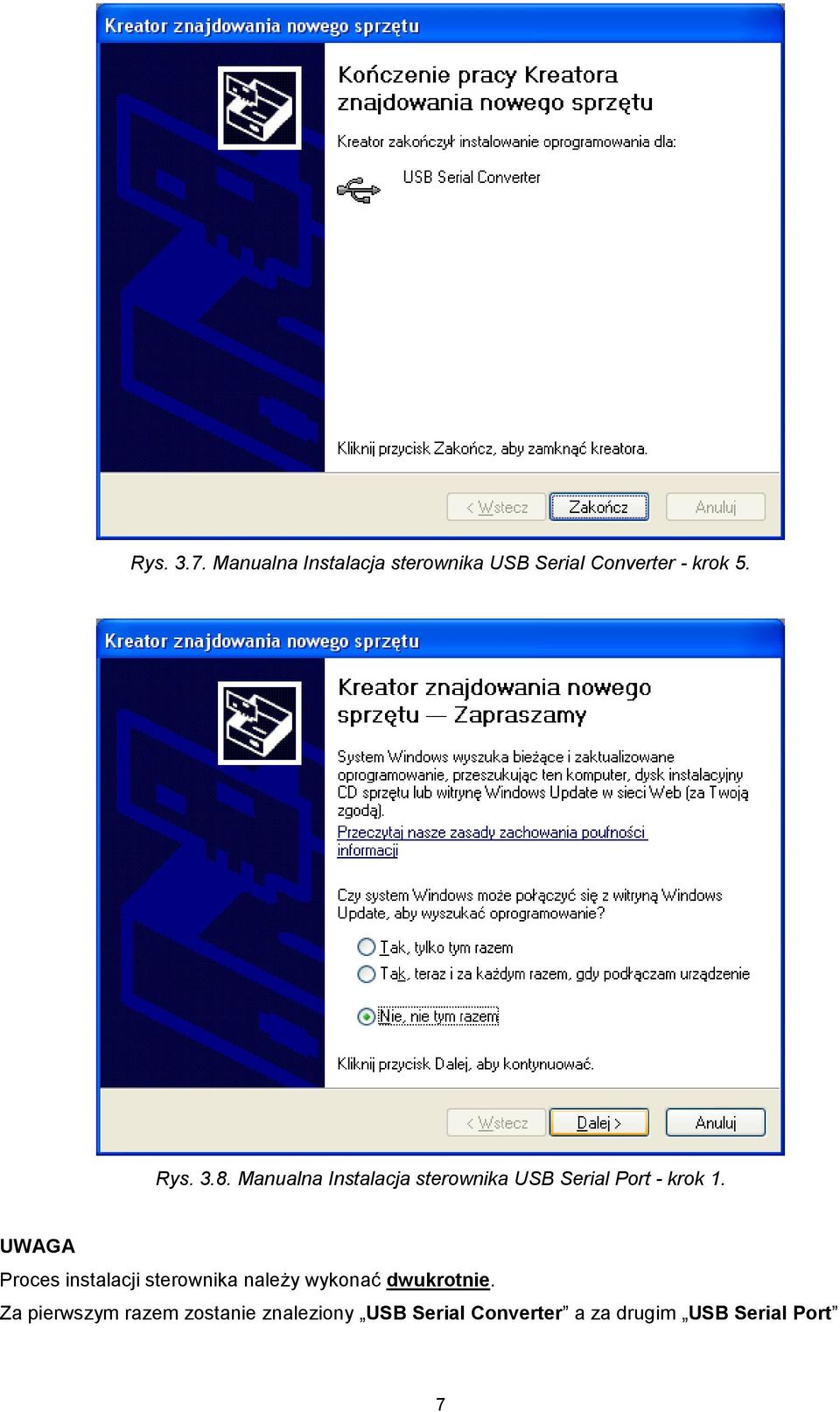

7 Rys Manualna Instalacja sterownika USB Serial Converter - krok 5. Rys Manualna Instalacja sterownika USB Serial Port - krok 1. UWAGA Proces instalacji sterownika należy wykonać dwukrotnie. Za pierwszym razem zostanie znaleziony USB Serial Converter a za drugim USB Serial Port 7

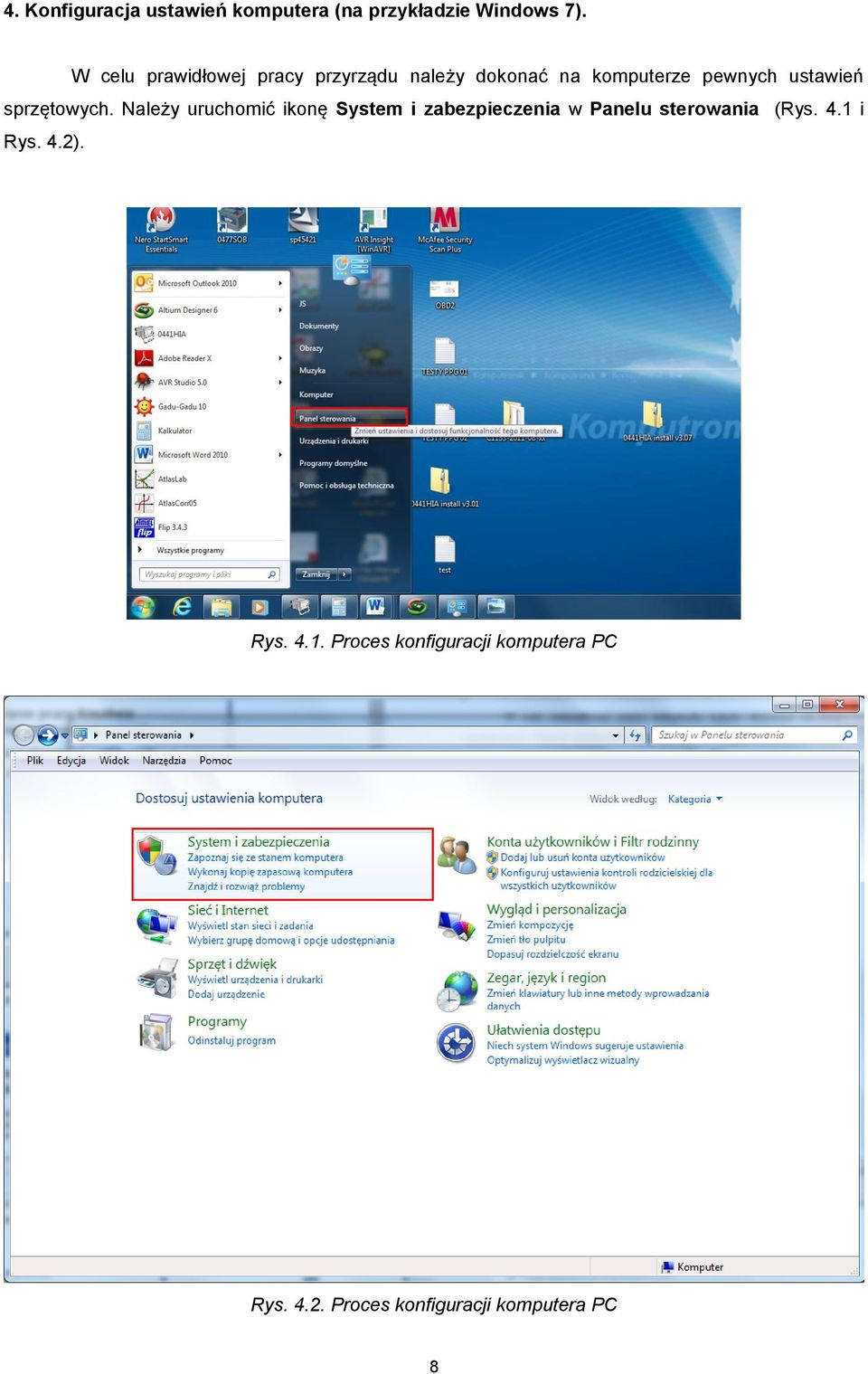

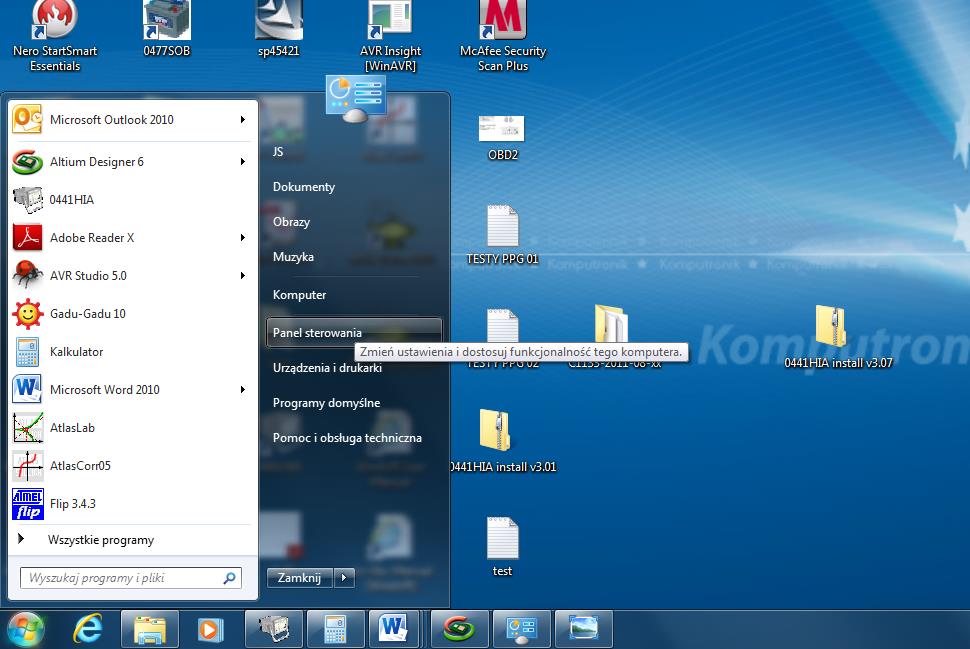

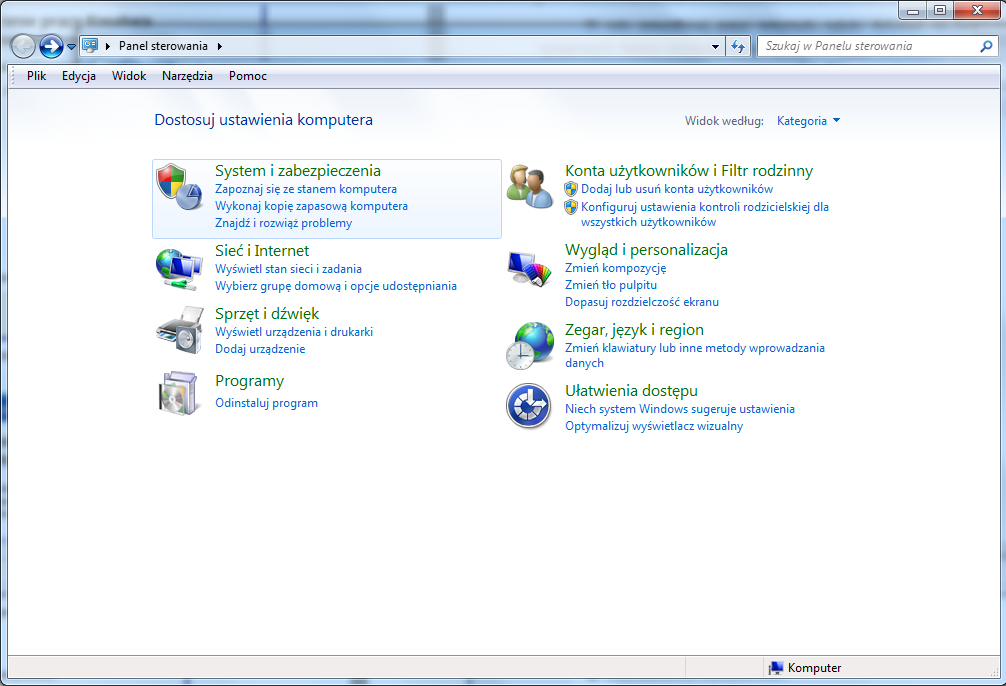

8 4. Konfiguracja ustawień komputera (na przykładzie Windows 7). W celu prawidłowej pracy przyrządu należy dokonać na komputerze pewnych ustawień sprzętowych. Należy uruchomić ikonę System i zabezpieczenia w Panelu sterowania (Rys. 4.1 i Rys. 4.2). Rys Proces konfiguracji komputera PC Rys Proces konfiguracji komputera PC 8

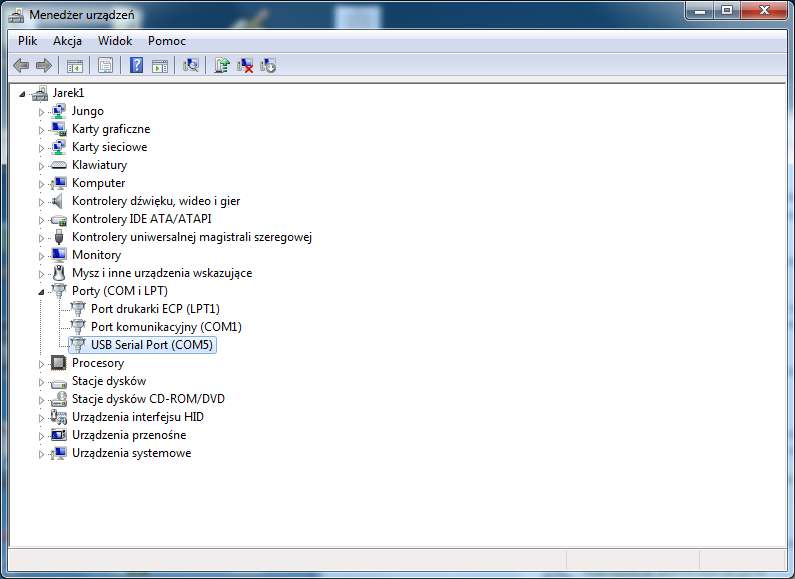

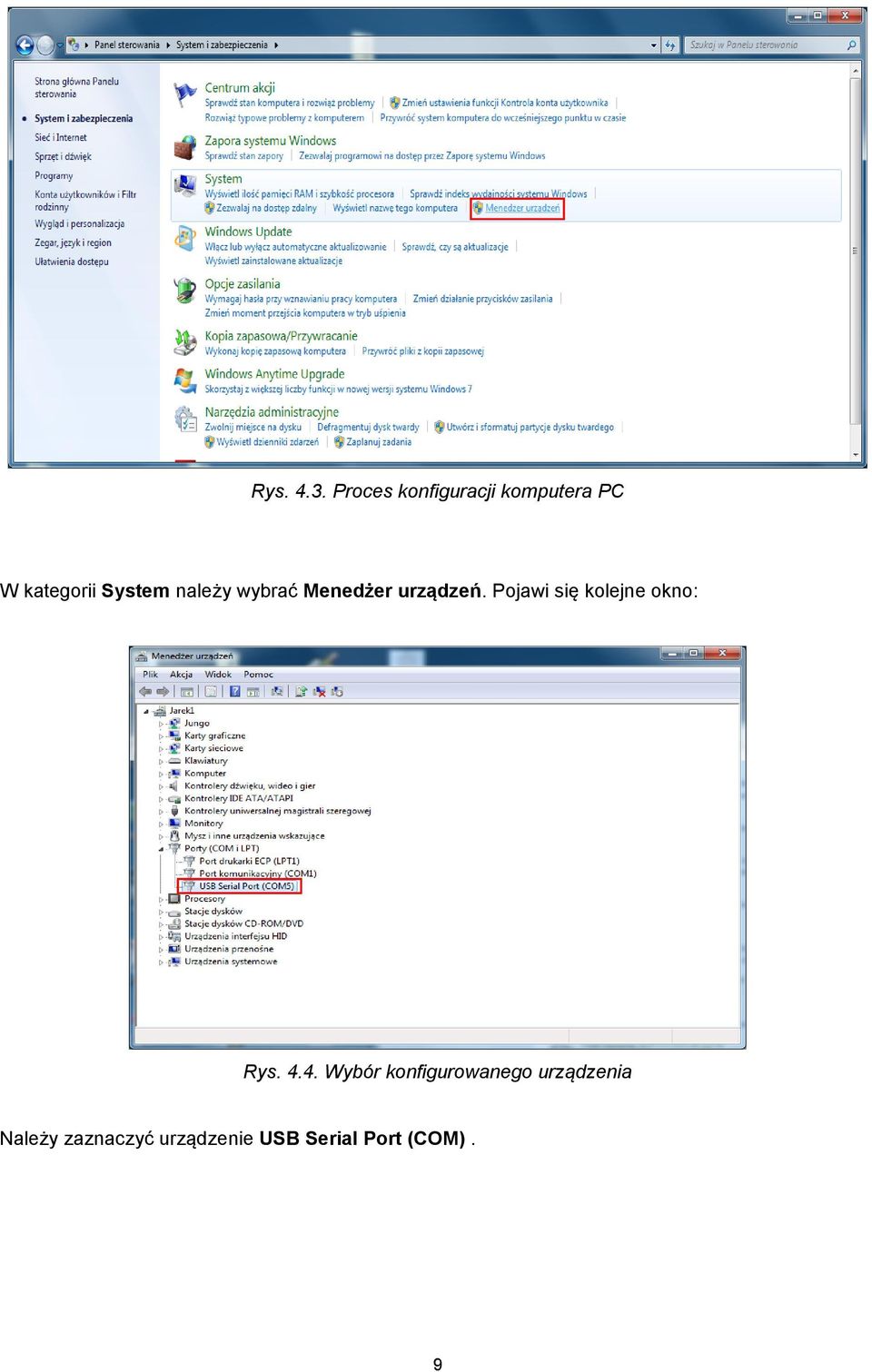

9 Rys Proces konfiguracji komputera PC W kategorii System należy wybrać Menedżer urządzeń. Pojawi się kolejne okno: Rys Wybór konfigurowanego urządzenia Należy zaznaczyć urządzenie USB Serial Port (COM). 9

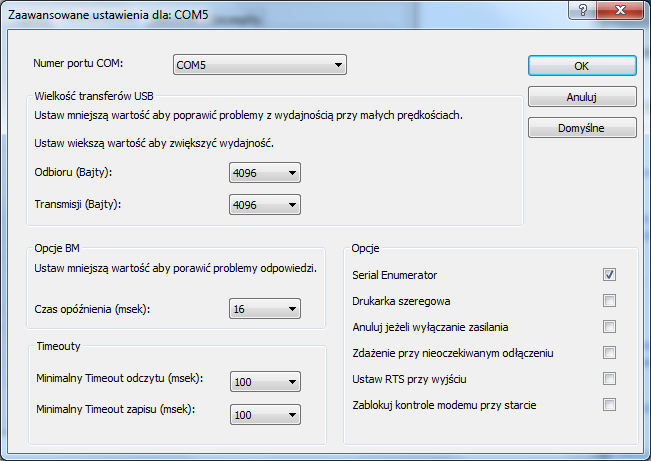

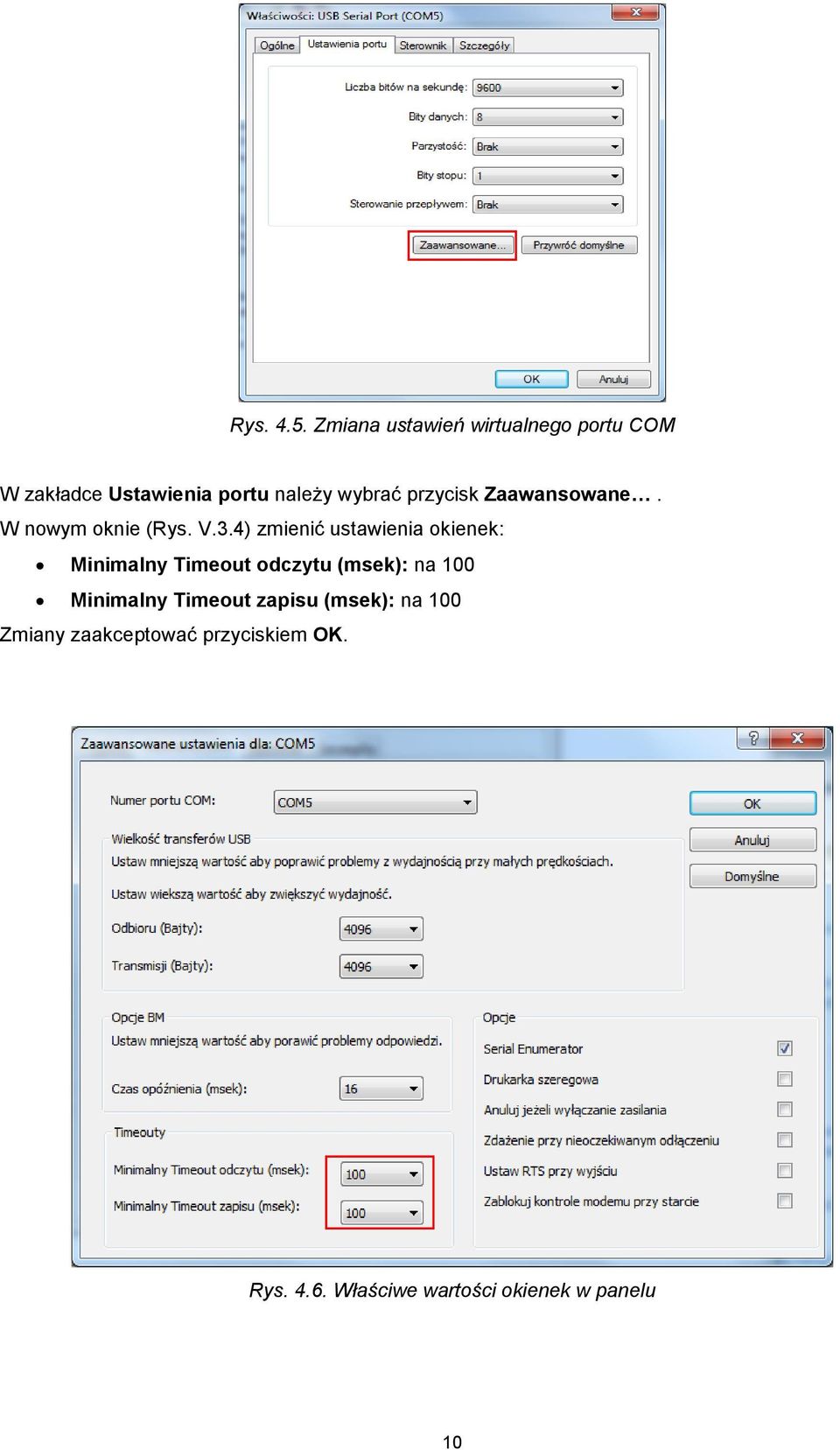

10 Rys Zmiana ustawień wirtualnego portu COM W zakładce Ustawienia portu należy wybrać przycisk Zaawansowane. W nowym oknie (Rys. V.3.4) zmienić ustawienia okienek: Minimalny Timeout odczytu (msek): na 100 Minimalny Timeout zapisu (msek): na 100 Zmiany zaakceptować przyciskiem OK. Rys Właściwe wartości okienek w panelu 10

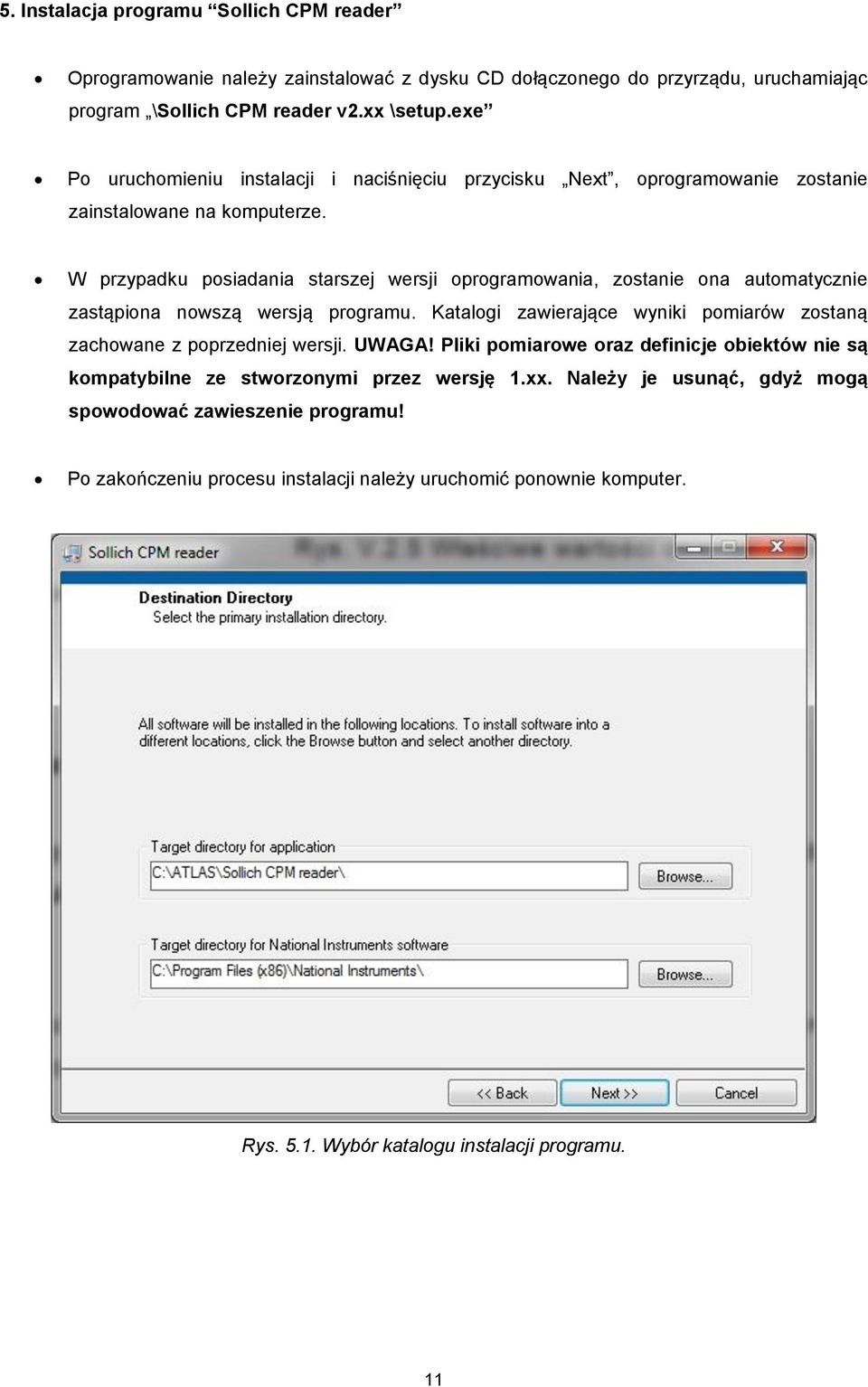

11 5. Instalacja programu Sollich CPM reader Oprogramowanie należy zainstalować z dysku CD dołączonego do przyrządu, uruchamiając program \Sollich CPM reader v2.xx \setup.exe Po uruchomieniu instalacji i naciśnięciu przycisku Next, oprogramowanie zostanie zainstalowane na komputerze. W przypadku posiadania starszej wersji oprogramowania, zostanie ona automatycznie zastąpiona nowszą wersją programu. Katalogi zawierające wyniki pomiarów zostaną zachowane z poprzedniej wersji. UWAGA! Pliki pomiarowe oraz definicje obiektów nie są kompatybilne ze stworzonymi przez wersję 1.xx. Należy je usunąć, gdyż mogą spowodować zawieszenie programu! Po zakończeniu procesu instalacji należy uruchomić ponownie komputer. Rys Wybór katalogu instalacji programu. 11

12 Rys Kolejne okno widoczne w czasie procesu instalacji programu. Rys Pasek postępu widoczny w kolejnej części instalacji. 12

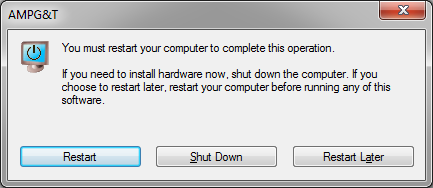

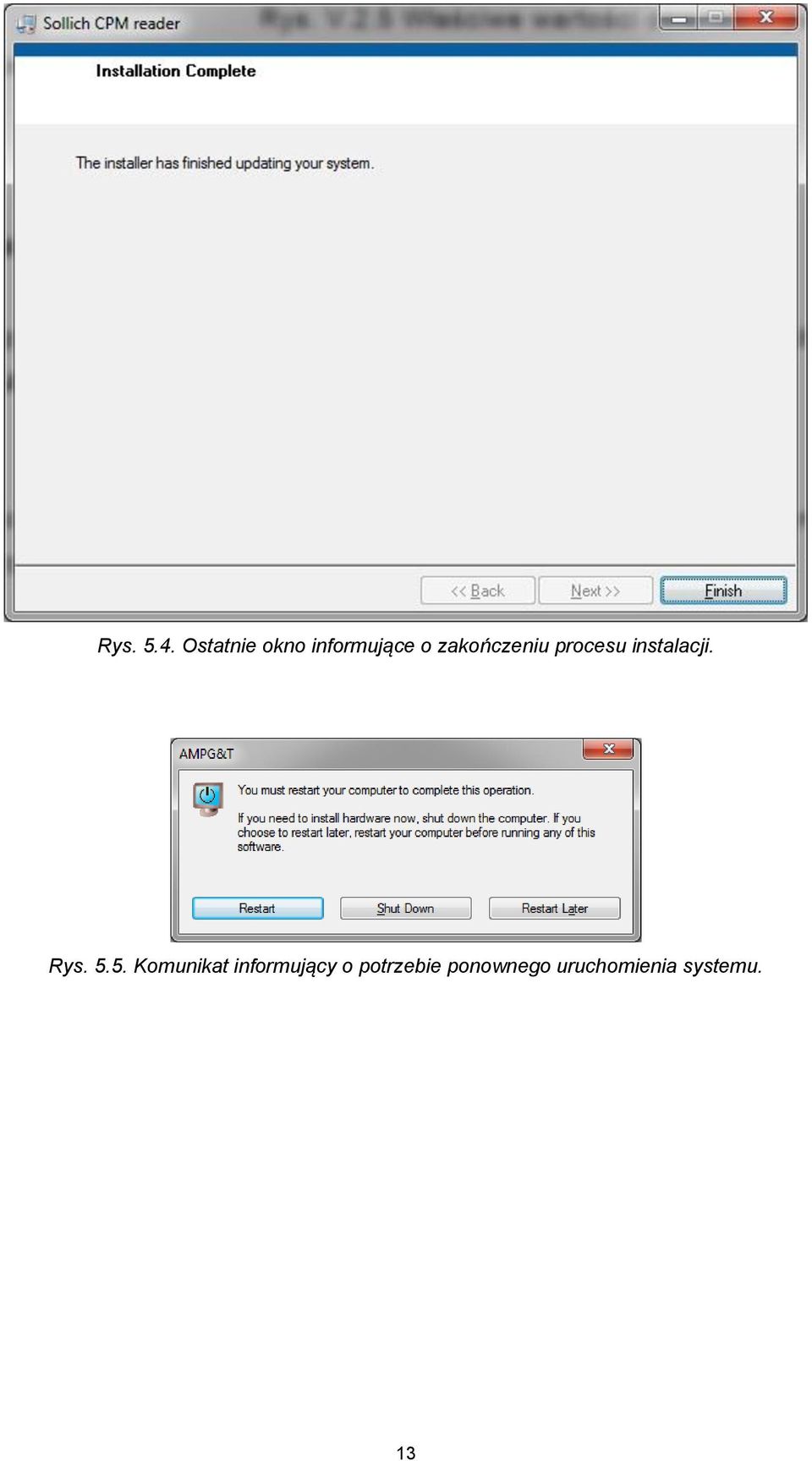

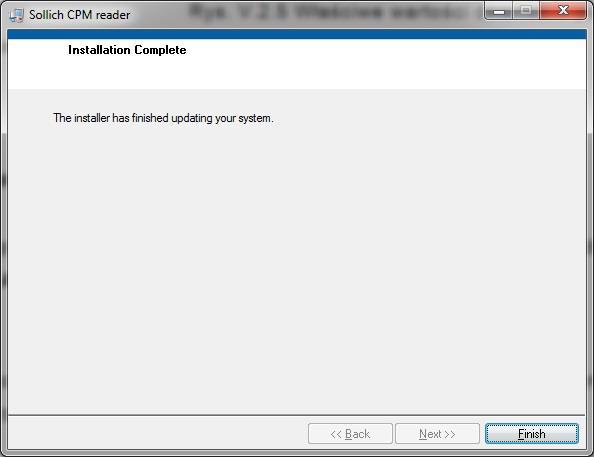

13 Rys Ostatnie okno informujące o zakończeniu procesu instalacji. Rys Komunikat informujący o potrzebie ponownego uruchomienia systemu. 13

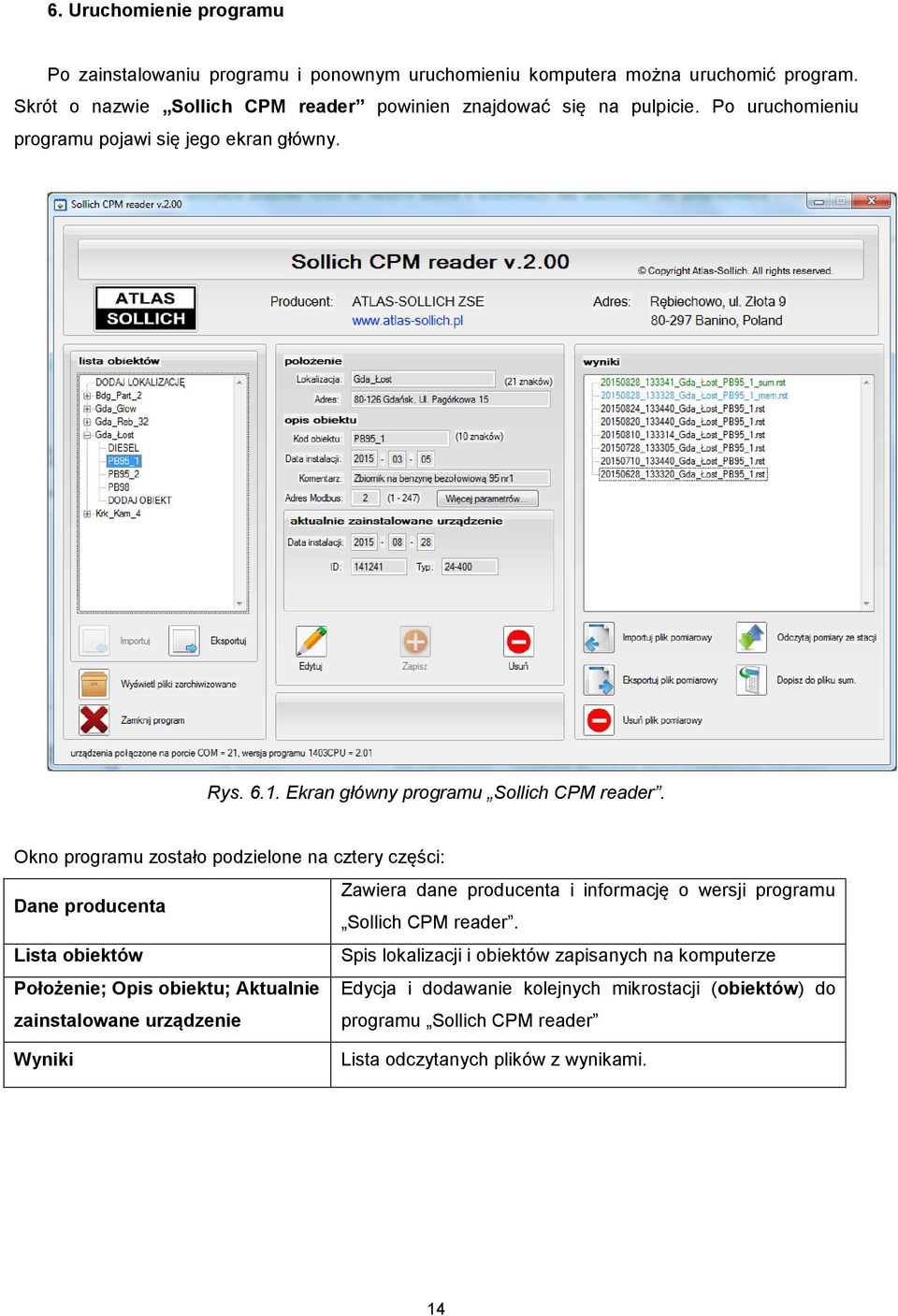

14 6. Uruchomienie programu Po zainstalowaniu programu i ponownym uruchomieniu komputera można uruchomić program. Skrót o nazwie Sollich CPM reader powinien znajdować się na pulpicie. Po uruchomieniu programu pojawi się jego ekran główny. Rys Ekran główny programu Sollich CPM reader. Okno programu zostało podzielone na cztery części: Zawiera dane producenta i informację o wersji programu Dane producenta Sollich CPM reader. Lista obiektów Spis lokalizacji i obiektów zapisanych na komputerze Położenie; Opis obiektu; Aktualnie Edycja i dodawanie kolejnych mikrostacji (obiektów) do zainstalowane urządzenie programu Sollich CPM reader Wyniki Lista odczytanych plików z wynikami. 14

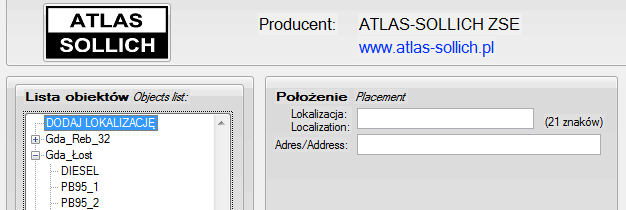

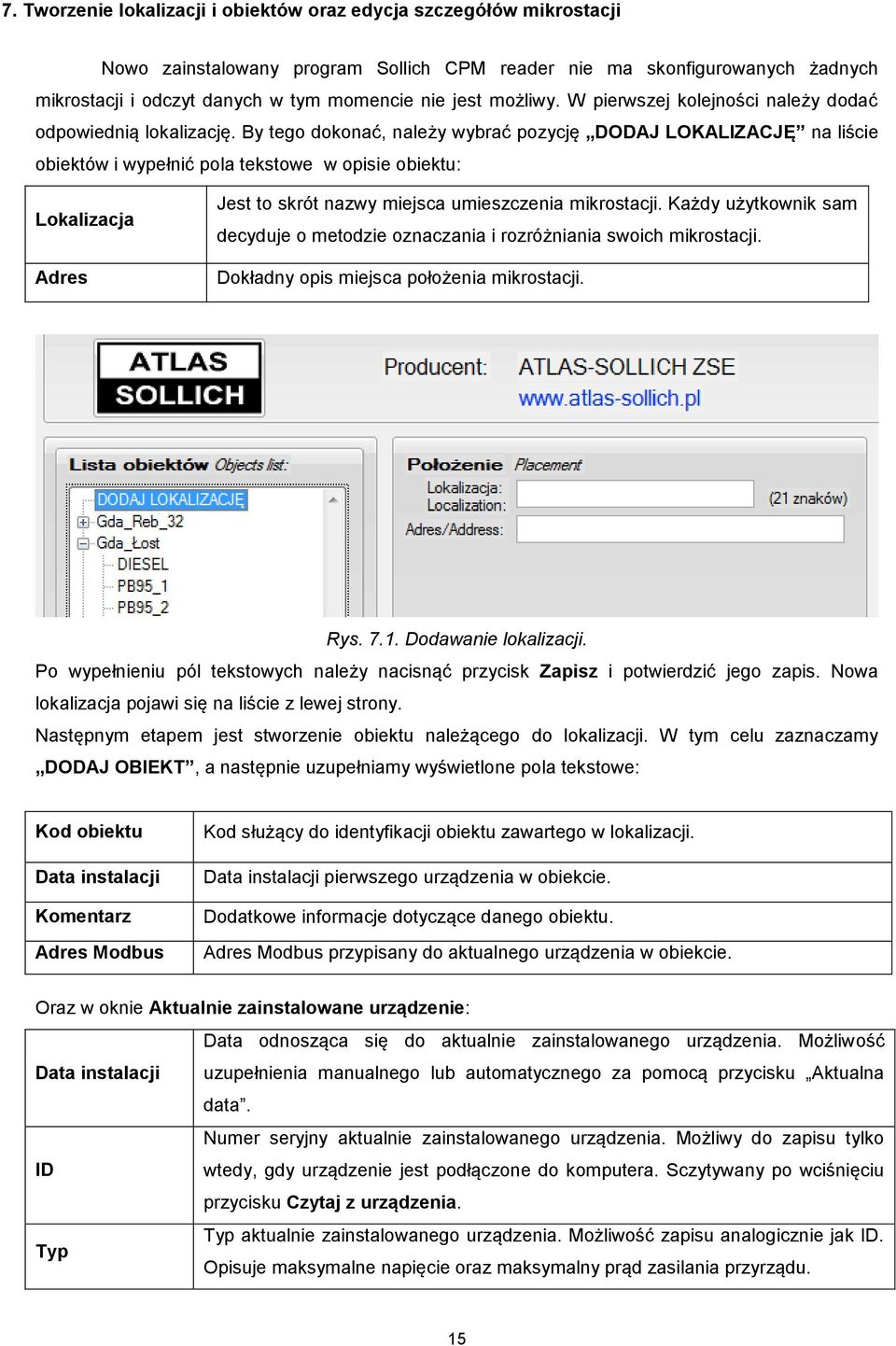

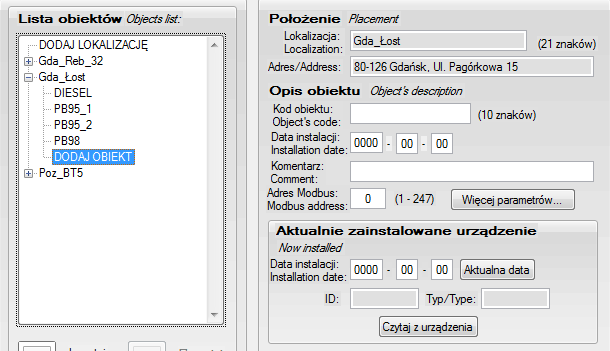

15 7. Tworzenie lokalizacji i obiektów oraz edycja szczegółów mikrostacji Nowo zainstalowany program Sollich CPM reader nie ma skonfigurowanych żadnych mikrostacji i odczyt danych w tym momencie nie jest możliwy. W pierwszej kolejności należy dodać odpowiednią lokalizację. By tego dokonać, należy wybrać pozycję DODAJ LOKALIZACJĘ na liście obiektów i wypełnić pola tekstowe w opisie obiektu: Lokalizacja Adres Jest to skrót nazwy miejsca umieszczenia mikrostacji. Każdy użytkownik sam decyduje o metodzie oznaczania i rozróżniania swoich mikrostacji. Dokładny opis miejsca położenia mikrostacji. Rys Dodawanie lokalizacji. Po wypełnieniu pól tekstowych należy nacisnąć przycisk Zapisz i potwierdzić jego zapis. Nowa lokalizacja pojawi się na liście z lewej strony. Następnym etapem jest stworzenie obiektu należącego do lokalizacji. W tym celu zaznaczamy DODAJ OBIEKT, a następnie uzupełniamy wyświetlone pola tekstowe: Kod obiektu Data instalacji Komentarz Adres Modbus Kod służący do identyfikacji obiektu zawartego w lokalizacji. Data instalacji pierwszego urządzenia w obiekcie. Dodatkowe informacje dotyczące danego obiektu. Adres Modbus przypisany do aktualnego urządzenia w obiekcie. Oraz w oknie Aktualnie zainstalowane urządzenie: Data odnosząca się do aktualnie zainstalowanego urządzenia. Możliwość Data instalacji uzupełnienia manualnego lub automatycznego za pomocą przycisku Aktualna data. Numer seryjny aktualnie zainstalowanego urządzenia. Możliwy do zapisu tylko ID wtedy, gdy urządzenie jest podłączone do komputera. Sczytywany po wciśnięciu przycisku Czytaj z urządzenia. Typ aktualnie zainstalowanego urządzenia. Możliwość zapisu analogicznie jak ID. Typ Opisuje maksymalne napięcie oraz maksymalny prąd zasilania przyrządu. 15

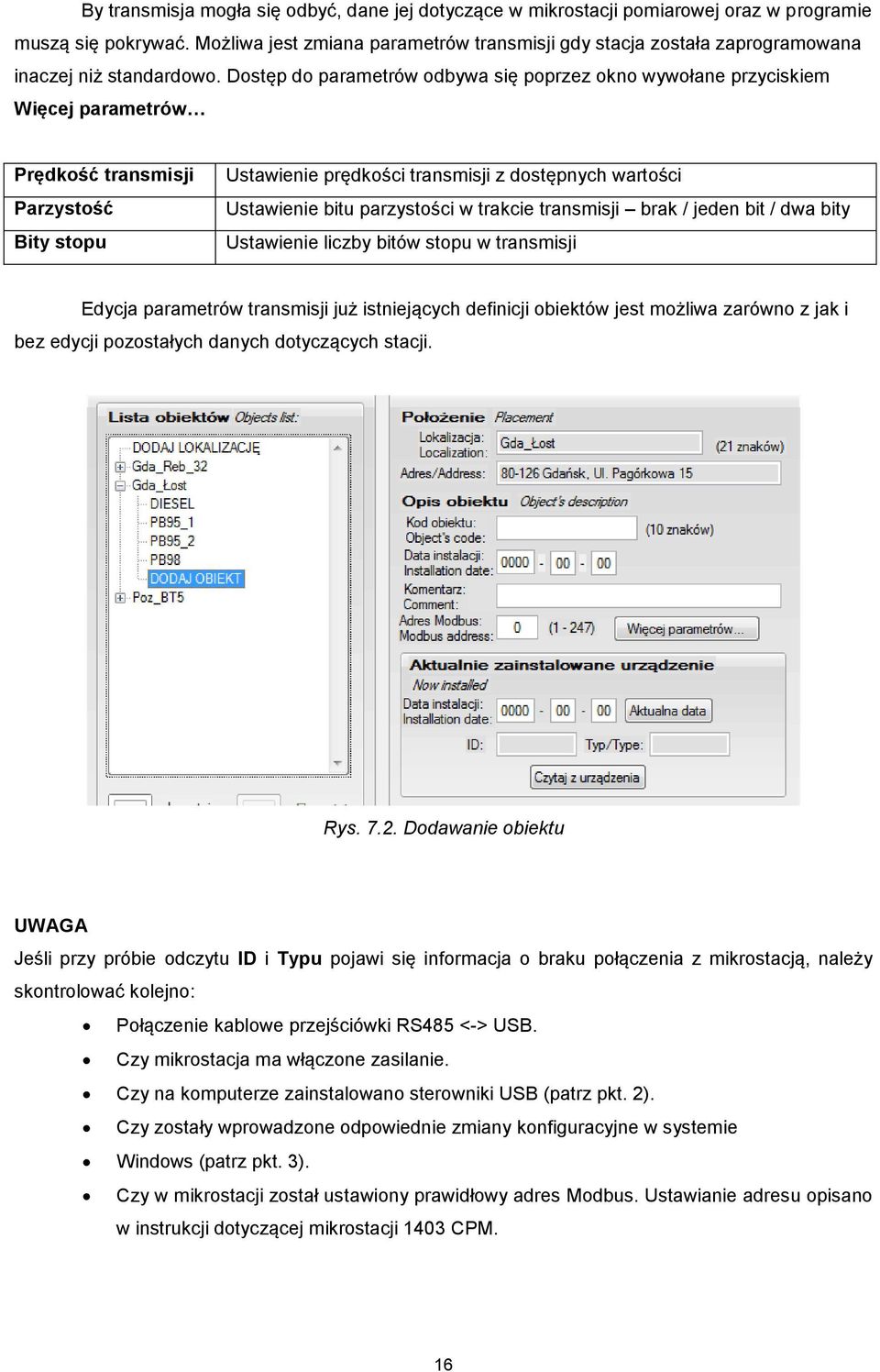

16 By transmisja mogła się odbyć, dane jej dotyczące w mikrostacji pomiarowej oraz w programie muszą się pokrywać. Możliwa jest zmiana parametrów transmisji gdy stacja została zaprogramowana inaczej niż standardowo. Dostęp do parametrów odbywa się poprzez okno wywołane przyciskiem Więcej parametrów Prędkość transmisji Parzystość Bity stopu Ustawienie prędkości transmisji z dostępnych wartości Ustawienie bitu parzystości w trakcie transmisji brak / jeden bit / dwa bity Ustawienie liczby bitów stopu w transmisji Edycja parametrów transmisji już istniejących definicji obiektów jest możliwa zarówno z jak i bez edycji pozostałych danych dotyczących stacji. Rys Dodawanie obiektu UWAGA Jeśli przy próbie odczytu ID i Typu pojawi się informacja o braku połączenia z mikrostacją, należy skontrolować kolejno: Połączenie kablowe przejściówki RS485 <-> USB. Czy mikrostacja ma włączone zasilanie. Czy na komputerze zainstalowano sterowniki USB (patrz pkt. 2). Czy zostały wprowadzone odpowiednie zmiany konfiguracyjne w systemie Windows (patrz pkt. 3). Czy w mikrostacji został ustawiony prawidłowy adres Modbus. Ustawianie adresu opisano w instrukcji dotyczącej mikrostacji 1403 CPM. 16

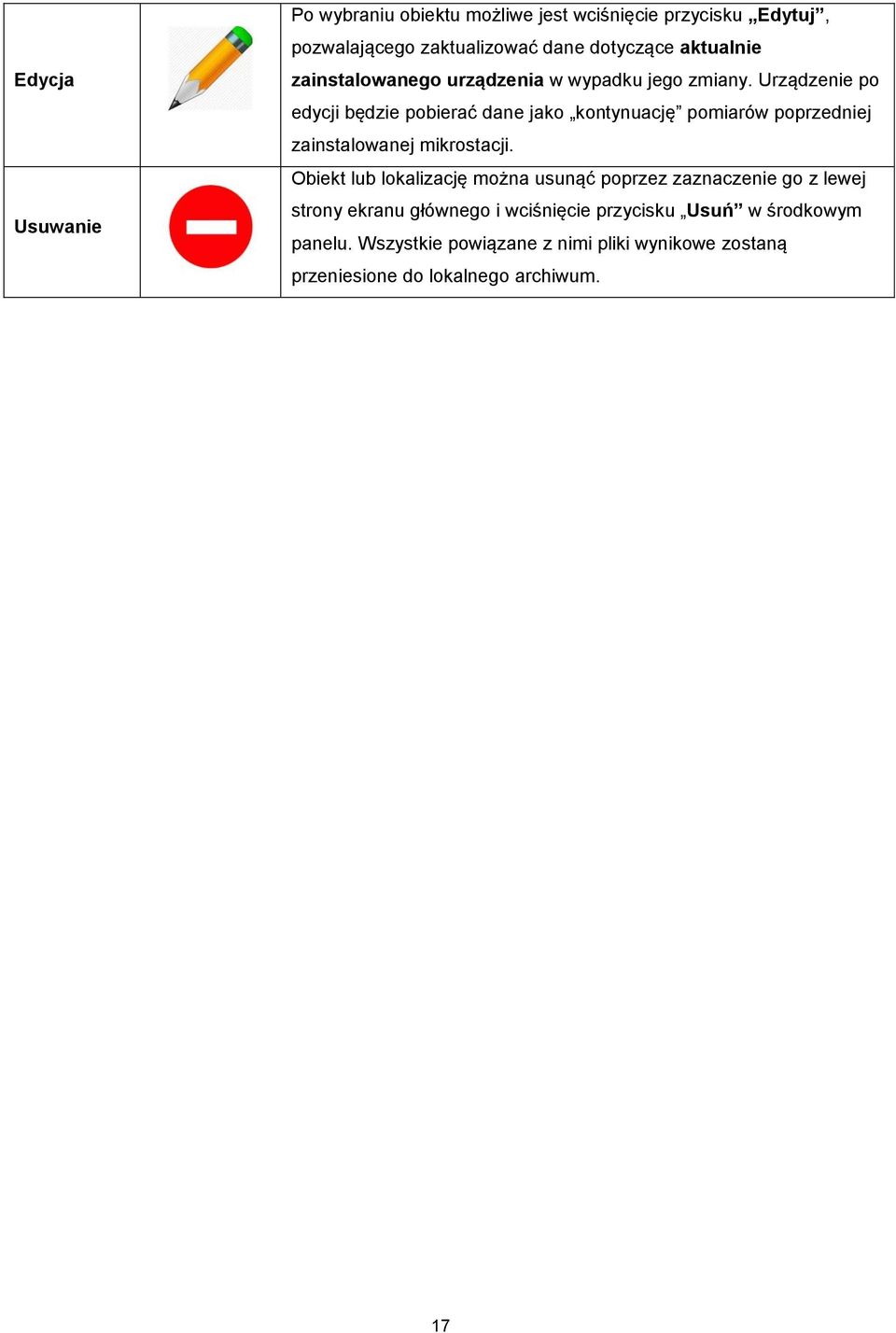

17 Edycja Usuwanie Po wybraniu obiektu możliwe jest wciśnięcie przycisku Edytuj, pozwalającego zaktualizować dane dotyczące aktualnie zainstalowanego urządzenia w wypadku jego zmiany. Urządzenie po edycji będzie pobierać dane jako kontynuację pomiarów poprzedniej zainstalowanej mikrostacji. Obiekt lub lokalizację można usunąć poprzez zaznaczenie go z lewej strony ekranu głównego i wciśnięcie przycisku Usuń w środkowym panelu. Wszystkie powiązane z nimi pliki wynikowe zostaną przeniesione do lokalnego archiwum. 17

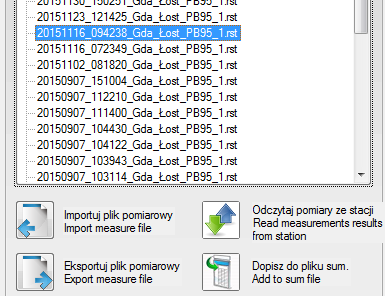

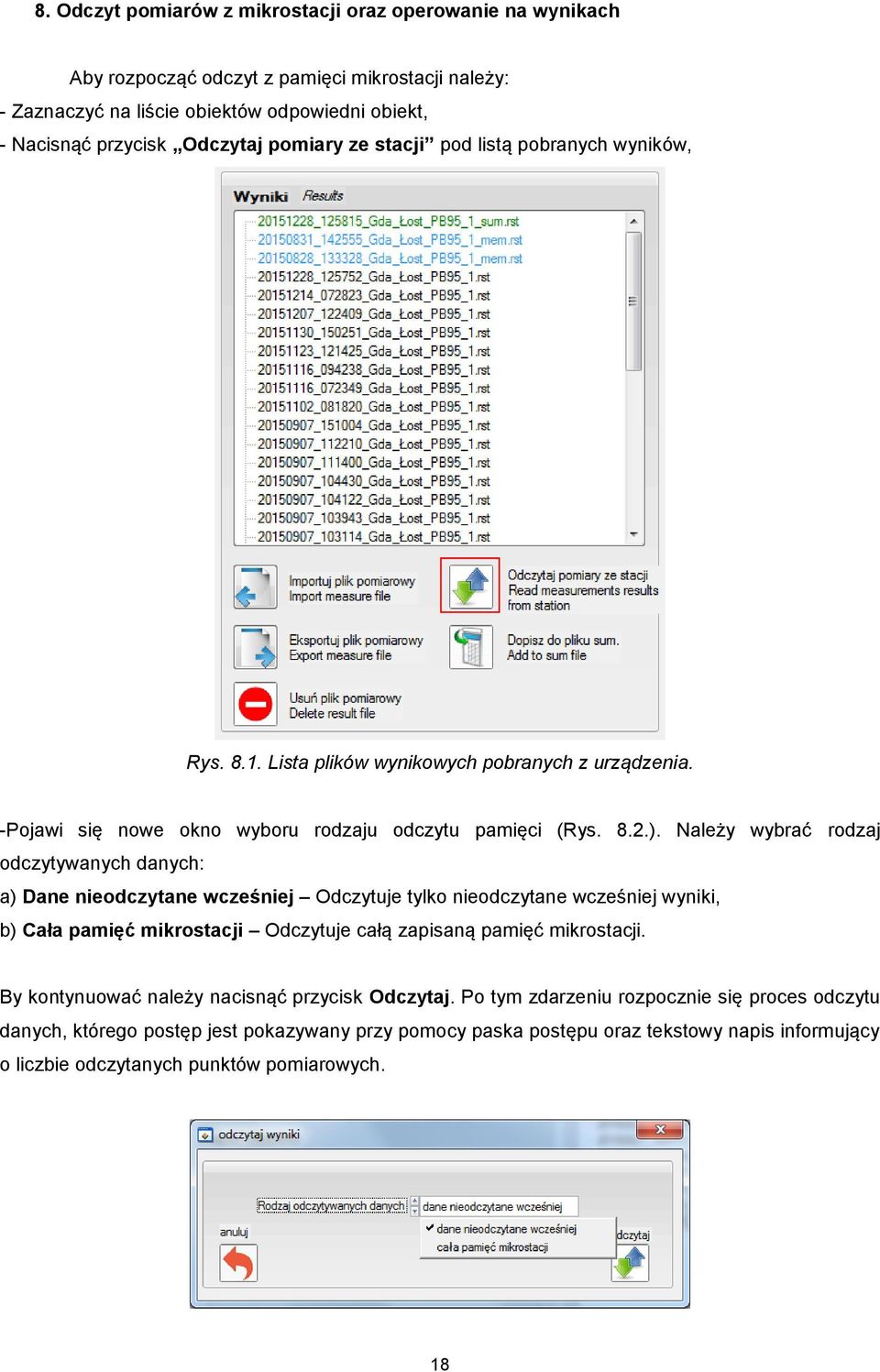

18 8. Odczyt pomiarów z mikrostacji oraz operowanie na wynikach Aby rozpocząć odczyt z pamięci mikrostacji należy: - Zaznaczyć na liście obiektów odpowiedni obiekt, - Nacisnąć przycisk Odczytaj pomiary ze stacji pod listą pobranych wyników, Rys Lista plików wynikowych pobranych z urządzenia. -Pojawi się nowe okno wyboru rodzaju odczytu pamięci (Rys. 8.2.). Należy wybrać rodzaj odczytywanych danych: a) Dane nieodczytane wcześniej Odczytuje tylko nieodczytane wcześniej wyniki, b) Cała pamięć mikrostacji Odczytuje całą zapisaną pamięć mikrostacji. By kontynuować należy nacisnąć przycisk Odczytaj. Po tym zdarzeniu rozpocznie się proces odczytu danych, którego postęp jest pokazywany przy pomocy paska postępu oraz tekstowy napis informujący o liczbie odczytanych punktów pomiarowych. 18

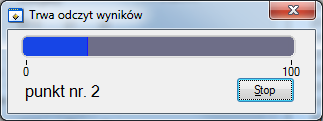

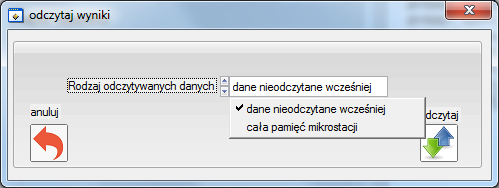

19 Rys Okno wyboru sposobu odczytywania danych. Rys Pasek postępu procesu odczytu danych. Po zakończeniu procesu odczytu na liście plików wynikowych pojawi się zapisany plik. Nazwa pliku ma następujący format: YYYYMMDD_hhmmss_[Lokalizacja]_[Kod obiektu].rst YYYY MM DD hh mm ss [Lokalizacja] [Kod obiektu] Rok powstania pliku Miesiąc powstania pliku Dzień powstania pliku Godzina powstania pliku Minuta powstania pliku Sekunda powstania pliku Lokalizacja macierzysta wybranego obiektu Kod wybranego obiektu Domyślnie każda kolejna próbka wyników jest zapamiętywana raz na 1 godzinę. Przyrząd jest w stanie zapamiętać dane z ostatnich 10 lat pracy. Jedna próbka danych zawiera takie informacje jak: -datę i czas zapisu próbki danych, -realizowana w danym momencie funkcja, -zmierzony prąd polaryzacji Ipol, -potencjał ochronny i wyłączeniowy katody Ec, -napięcie anoda-katoda Ua, -informacje statusowe zaznaczające dokonanie przez użytkownika modyfikacji parametrów pracy, -zapis zdarzeń o zaistnieniu sygnału alarmu i pracy w ograniczeniu prądowym, -zapis zdarzeń o ewentualnych resetach urządzenia, -status o zdarzeniu odczytu pamięci. Pobranie wyników generuje plik, którego nazwa pojawia się na liście plików wynikowych. Pliki cząstkowe zostają wpisane na czarno (dodane do pliku sumacyjnego) lub czerwono (niedodane do pliku sumacyjnego), pliki wyników z całej pamięci mikrostacji kończą się sekwencją _mem.rst i wpisane zostają na niebiesko. Istnieje również możliwość, za pomocą przycisku Dopisz do pliku sum., utworzenia (lub uzupełnienia, jeśli już istnieje) pliku sumacyjnego powstającego z sumowania wielu plików cząstkowych. Plik taki kończy się przyrostkiem _sum.rst i zostaje wpisany barwą 19

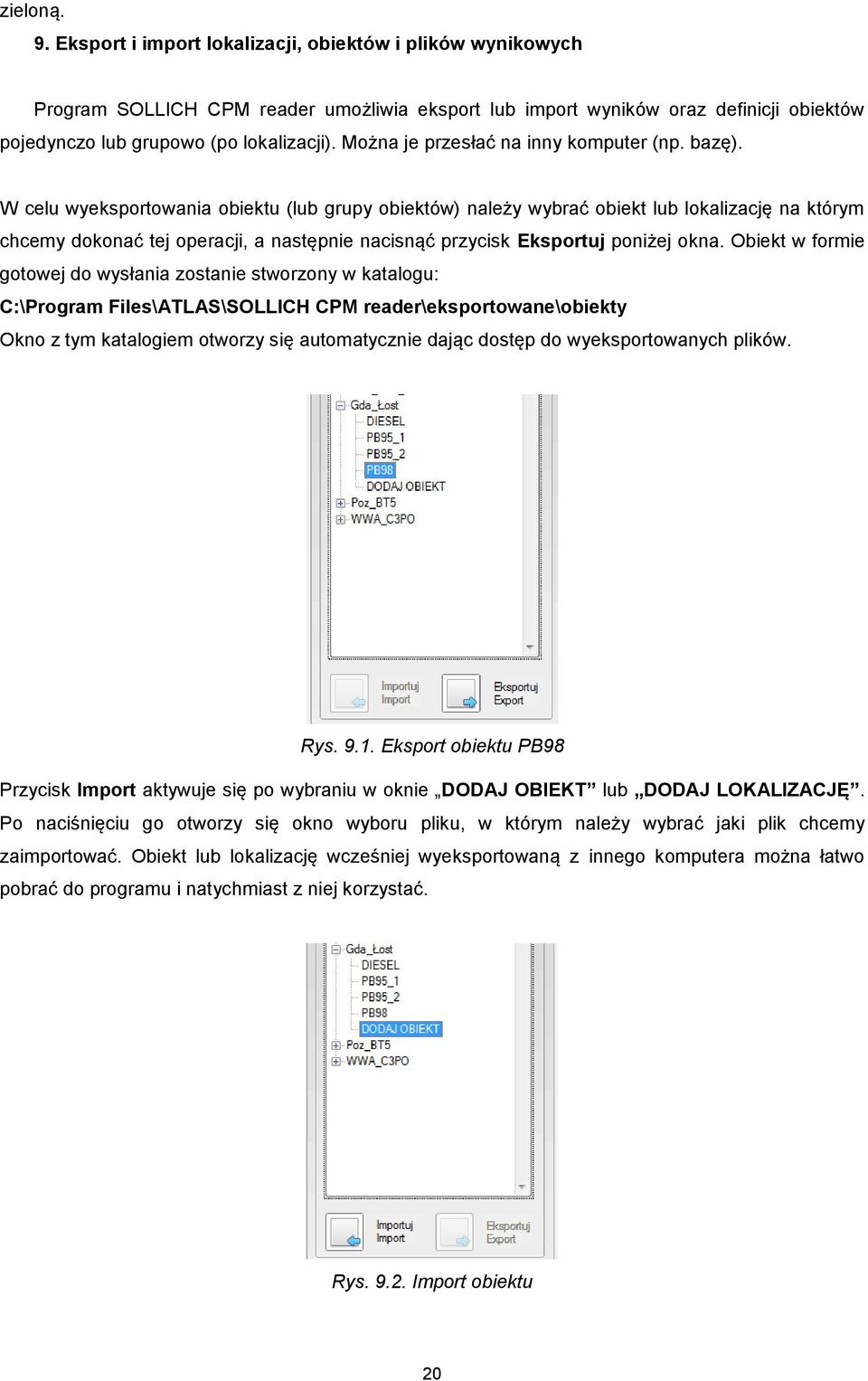

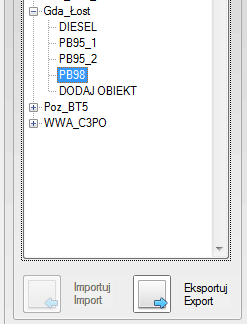

20 zieloną. 9. Eksport i import lokalizacji, obiektów i plików wynikowych Program SOLLICH CPM reader umożliwia eksport lub import wyników oraz definicji obiektów pojedynczo lub grupowo (po lokalizacji). Można je przesłać na inny komputer (np. bazę). W celu wyeksportowania obiektu (lub grupy obiektów) należy wybrać obiekt lub lokalizację na którym chcemy dokonać tej operacji, a następnie nacisnąć przycisk Eksportuj poniżej okna. Obiekt w formie gotowej do wysłania zostanie stworzony w katalogu: C:\Program Files\ATLAS\SOLLICH CPM reader\eksportowane\obiekty Okno z tym katalogiem otworzy się automatycznie dając dostęp do wyeksportowanych plików. Rys Eksport obiektu PB98 Przycisk Import aktywuje się po wybraniu w oknie DODAJ OBIEKT lub DODAJ LOKALIZACJĘ. Po naciśnięciu go otworzy się okno wyboru pliku, w którym należy wybrać jaki plik chcemy zaimportować. Obiekt lub lokalizację wcześniej wyeksportowaną z innego komputera można łatwo pobrać do programu i natychmiast z niej korzystać. Rys Import obiektu 20

21 W podobny sposób działa import oraz eksport z programu plików wynikowych. Po wybraniu pliku do eksportu z listy z prawej strony, należy nacisnąć Eksportuj plik pomiarowy. Plik w odpowiedniej postaci zostanie umieszczony w folderze C:\Program Files\ATLAS\SOLLICH CPM reader\eksportowane\wyniki Okno z tym katalogiem otworzy się automatycznie dając dostęp do wyeksportowanych plików. Po wybraniu opcji importu, otworzy się okno wyboru pliku do pobrania, po czym program sprawdzi, czy plik jest pobierany do odpowiedniego obiektu. Jeśli dane się zgadzają, a plik jeszcze nie istnieje na dysku, to zostanie pobrany do programu i pojawi się jako stworzony przez program. Jeśli plik jest importowany do niewłaściwego obiektu, program pozwala podjąć decyzję, czy import ma zostać przerwany, czy plik umieszczony w lokalnym archiwum. Rys Eksport lub import pliku wynikowego 21

22 Znaczenie pobieranych przez urządzenie pomiarów: Czas zapisu próbki pomiarowej do pliku. Używana wartość czasu jest Time odczytywana z wewnętrznego zegara mikrostacji. Zegar ten jest zasilany z baterii i powinien mieć prawidłowy czas nawet po zaniku zasilania mikrostacji. Function Ipol[mA] Ec[V] Ec off[v] Ua[V] Wdt EXT IN Cn Ec Cli RTC Elo Ehi ALARM Symbol wykonywanej funkcji w chwili zapisu próbki do pamięci (tj. w chwili zapisanej w kolumnie time). Wartość prądu nominalnego anody mikrostacji w chwili czasu zapisanego w kolumnie time. Wartość potencjału ochrony zmierzonego przez mikrostację Wartość potencjału wyłączeniowego zmierzonego przez mikrostację Zmierzona wartość napięcia anoda-katoda Wartość 1 oznacza wystąpienie niekontrolowanego resetu mikrostacji. Wystąpienie tego zdarzenia oznacza że program mikrostacji się zawiesił i urządzenie się zresetowało. To zdarzenie nie powinno mieć miejsca i ma znaczenie dla producenta i może posłużyć mu do zlokalizowania źródła zawieszenia. Wartość 1 oznacza zdarzenie iż w trakcie wykonywanego pomiaru wejście EXT zostało przerwane i może sygnalizować np. otwarcie obudowy. Wartość 1 oznacza zdarzenie iż użytkownik zmienił lub próbował zmienić ustawioną wartość prądu nominalnego ochrony. Wartość 1 oznacza zdarzenie iż użytkownik zmienił lub próbował zmienić ustawioną wartość potencjału ochrony Ec. Wartość 1 oznacza zdarzenie iż użytkownik zmienił lub próbował zmienić ustawioną wartość prądu granicznego Cli mikrostacji. Wartość 1 oznacza zdarzenie iż użytkownik zmienił lub próbował zmienić wartość czasu ustawionego w mikrostacji. Wartość 1 oznacza że w chwili czasu z kolumny time urządzenie pracowało w stanie poniżej ustawionej wartości potencjału Elo. Wartość 1 oznacza że w chwili czasu z kolumny time urządzenie pracowało w stanie powyżej ustawionej wartości potencjału Ehi. Wartość 1 oznacza że urządzenie pracowało w stanie ALARM. Stan ten jest właściwy dla sytuacji gdy mikrostacja jest nieprawidłowo podłączona do obiektu np. brak kontaktu lub parametry programowane mikrostacji są na niewłaściwym poziomie i urządzenie nie jest w stanie pracować prawidłowo 22

23 CUR_LIMIT PWR ON READ na tych ustawieniach. Wartość 1 oznacza że urządzenie pracowało na ograniczeniu prądowym. Tzn. mikrostacja próbuje wymusić większy prąd ale ustawione ograniczenie prądowe nie pozwala zwiększyć wartość tego prądu. Wartość 1 oznacza pierwszy zapis wyniku po włączeniu zasilania mikrostacji. Ustawienie tej flagi następuje np. po wyłączeniu i ponownym włączeniu zasilania. Wartość 1 oznacza ze w danej chwili nastąpił odczyt wyników z pamięci mikrostacji. 23
