INSTRUKCJA UŻYTKOWNIKA MPCC

Transkrypt

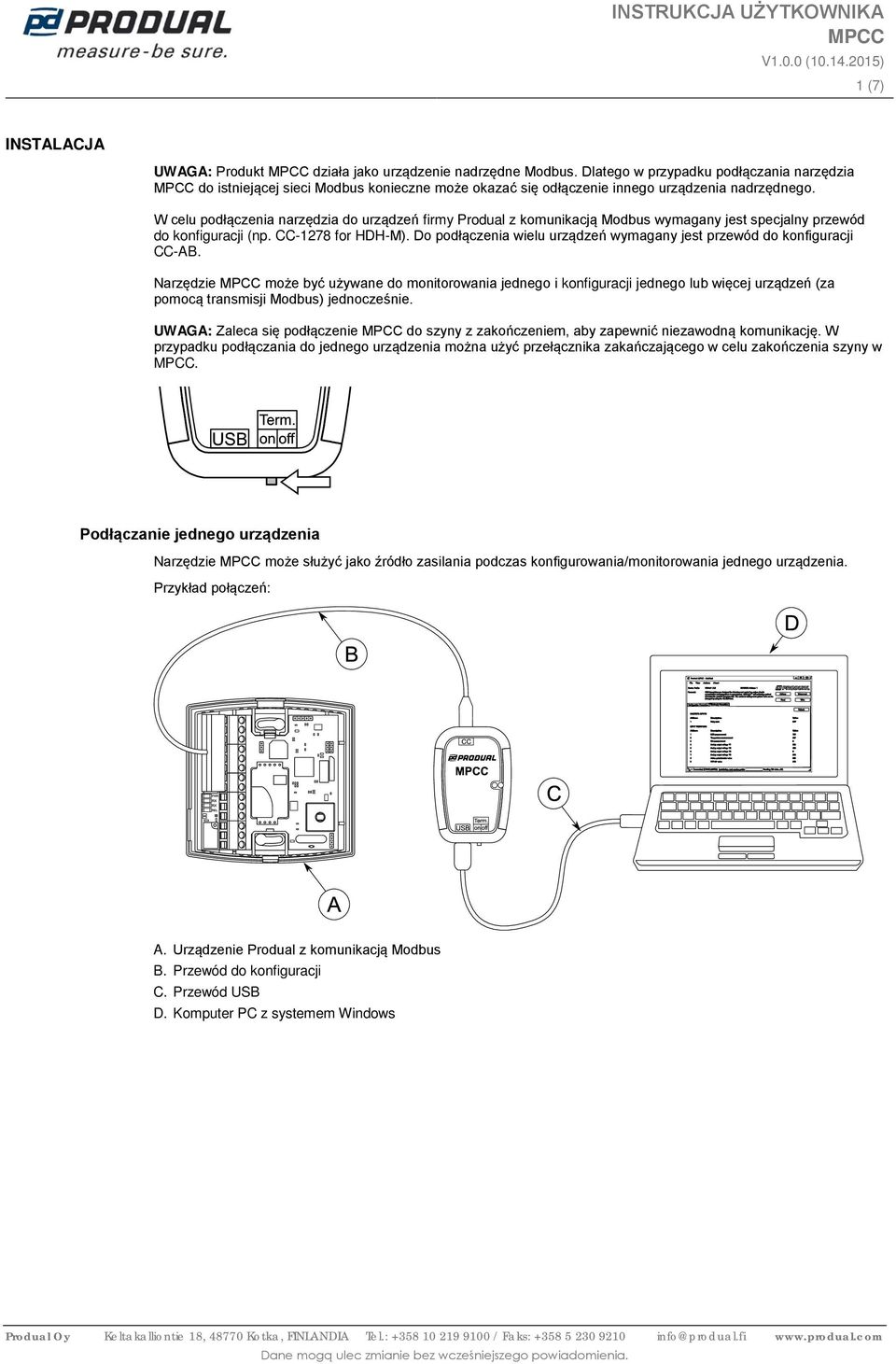

1 V1.0.0 ( ) 1 (7) INSTALACJA UWAGA: Produkt działa jako urządzenie nadrzędne Modbus. Dlatego w przypadku podłączania narzędzia do istniejącej sieci Modbus konieczne może okazać się odłączenie innego urządzenia nadrzędnego. W celu podłączenia narzędzia do urządzeń firmy Produal z komunikacją Modbus wymagany jest specjalny przewód do konfiguracji (np. CC-1278 for HDH-M). Do podłączenia wielu urządzeń wymagany jest przewód do konfiguracji CC-AB. Narzędzie może być używane do monitorowania jednego i konfiguracji jednego lub więcej urządzeń (za pomocą transmisji Modbus) jednocześnie. UWAGA: Zaleca się podłączenie do szyny z zakończeniem, aby zapewnić niezawodną komunikację. W przypadku podłączania do jednego urządzenia można użyć przełącznika zakańczającego w celu zakończenia szyny w. Podłączanie jednego urządzenia Narzędzie może służyć jako źródło zasilania podczas konfigurowania/monitorowania jednego urządzenia. Przykład połączeń: A. Urządzenie Produal z komunikacją Modbus B. Przewód do konfiguracji C. Przewód USB D. Komputer PC z systemem Windows

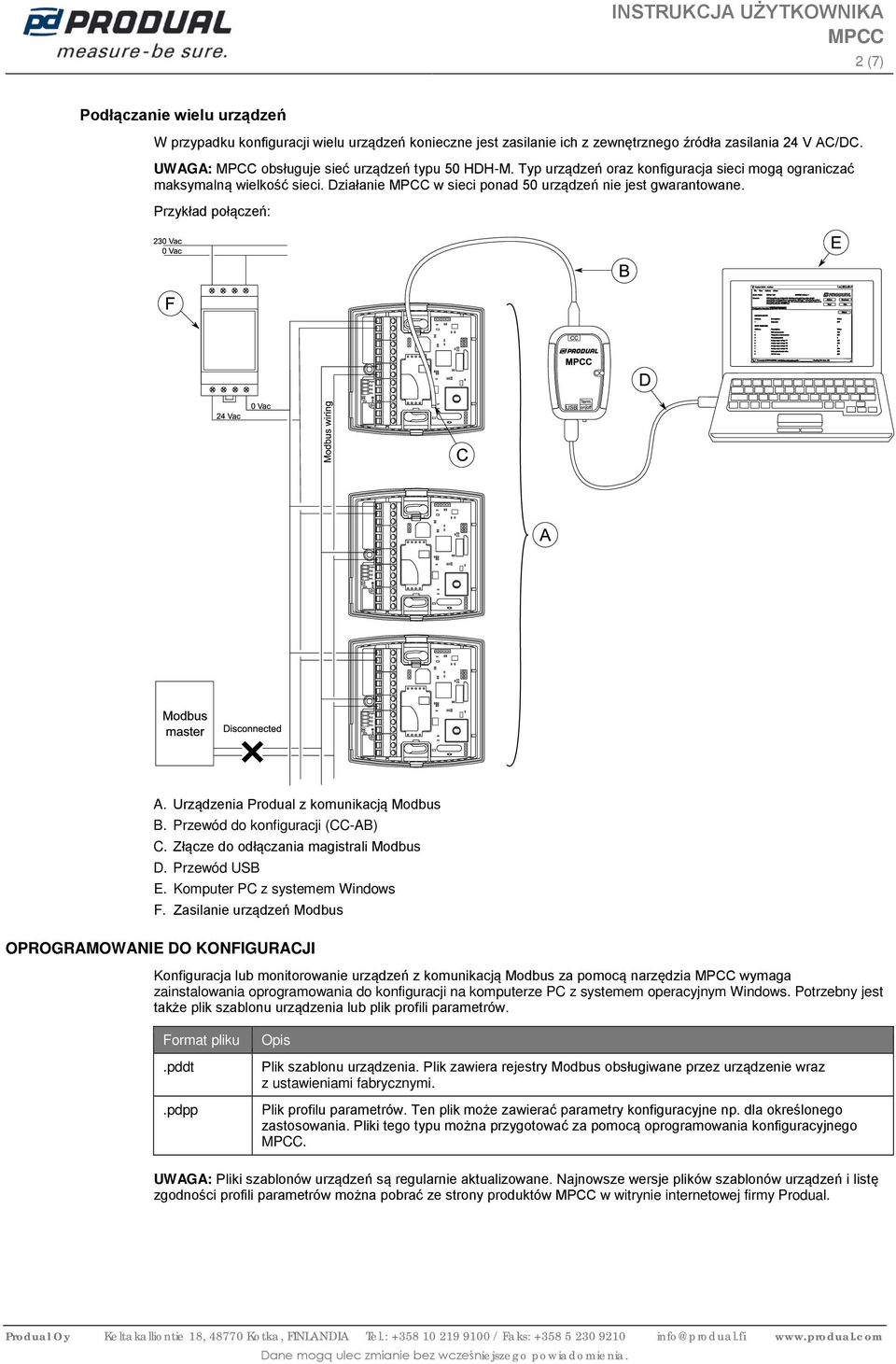

2 2 (7) Podłączanie wielu urządzeń W przypadku konfiguracji wielu urządzeń konieczne jest zasilanie ich z zewnętrznego źródła zasilania 24 V AC/DC. UWAGA: obsługuje sieć urządzeń typu 50 HDH-M. Typ urządzeń oraz konfiguracja sieci mogą ograniczać maksymalną wielkość sieci. Działanie w sieci ponad 50 urządzeń nie jest gwarantowane. Przykład połączeń: A. Urządzenia Produal z komunikacją Modbus B. Przewód do konfiguracji (CC-AB) C. Złącze do odłączania magistrali Modbus D. Przewód USB E. Komputer PC z systemem Windows F. Zasilanie urządzeń Modbus OPROGRAMOWANIE DO KONFIGURACJI Konfiguracja lub monitorowanie urządzeń z komunikacją Modbus za pomocą narzędzia wymaga zainstalowania oprogramowania do konfiguracji na komputerze PC z systemem operacyjnym Windows. Potrzebny jest także plik szablonu urządzenia lub plik profili parametrów. Format pliku.pddt.pdpp Opis Plik szablonu urządzenia. Plik zawiera rejestry Modbus obsługiwane przez urządzenie wraz z ustawieniami fabrycznymi. Plik profilu parametrów. Ten plik może zawierać parametry konfiguracyjne np. dla określonego zastosowania. Pliki tego typu można przygotować za pomocą oprogramowania konfiguracyjnego. UWAGA: Pliki szablonów urządzeń są regularnie aktualizowane. Najnowsze wersje plików szablonów urządzeń i listę zgodności profili parametrów można pobrać ze strony produktów w witrynie internetowej firmy Produal.

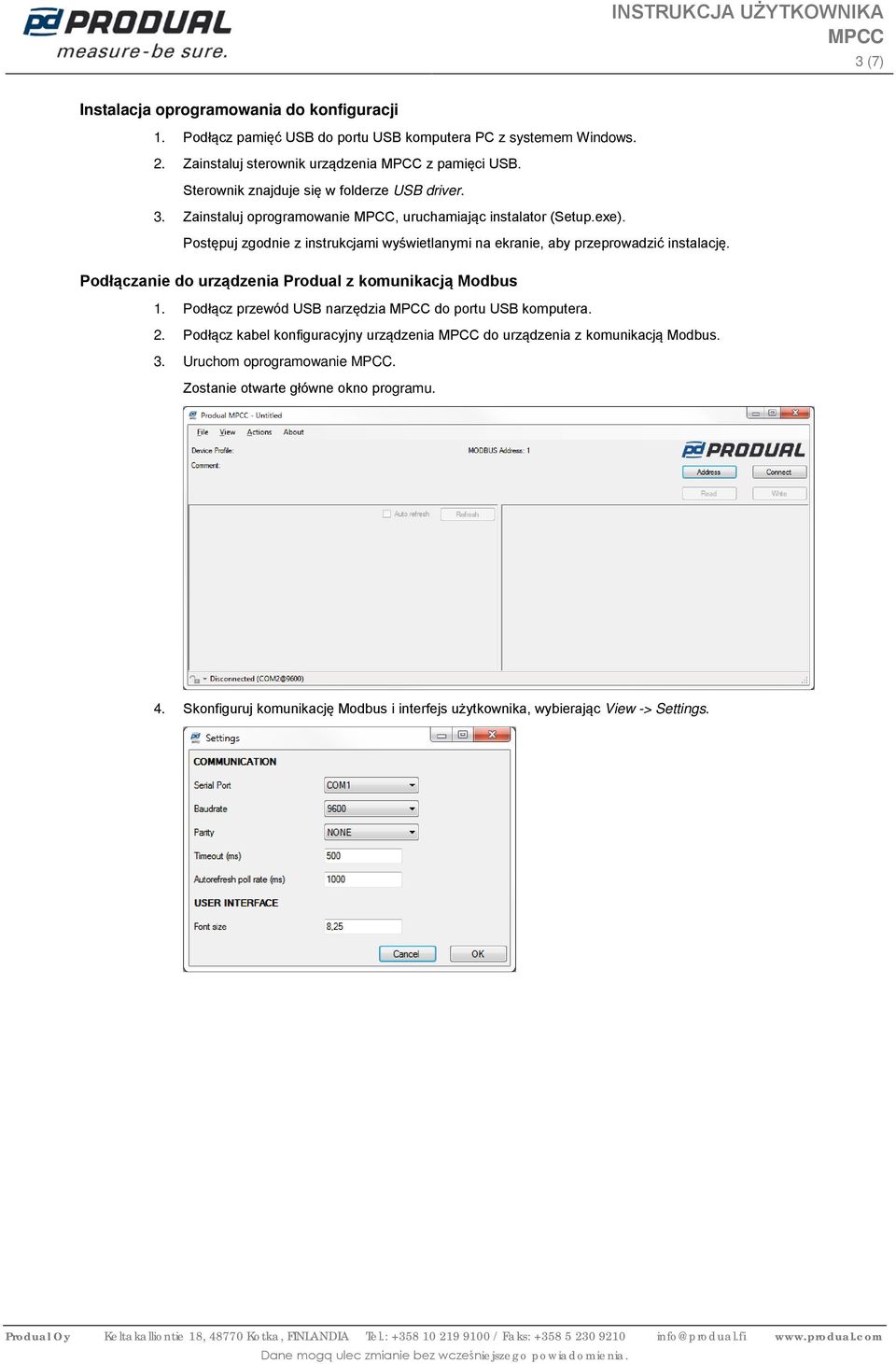

3 3 (7) Instalacja oprogramowania do konfiguracji 1. Podłącz pamięć USB do portu USB komputera PC z systemem Windows. 2. Zainstaluj sterownik urządzenia z pamięci USB. Sterownik znajduje się w folderze USB driver. 3. Zainstaluj oprogramowanie, uruchamiając instalator (Setup.exe). Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby przeprowadzić instalację. Podłączanie do urządzenia Produal z komunikacją Modbus 1. Podłącz przewód USB narzędzia do portu USB komputera. 2. Podłącz kabel konfiguracyjny urządzenia do urządzenia z komunikacją Modbus. 3. Uruchom oprogramowanie. Zostanie otwarte główne okno programu. 4. Skonfiguruj komunikację Modbus i interfejs użytkownika, wybierając View -> Settings.

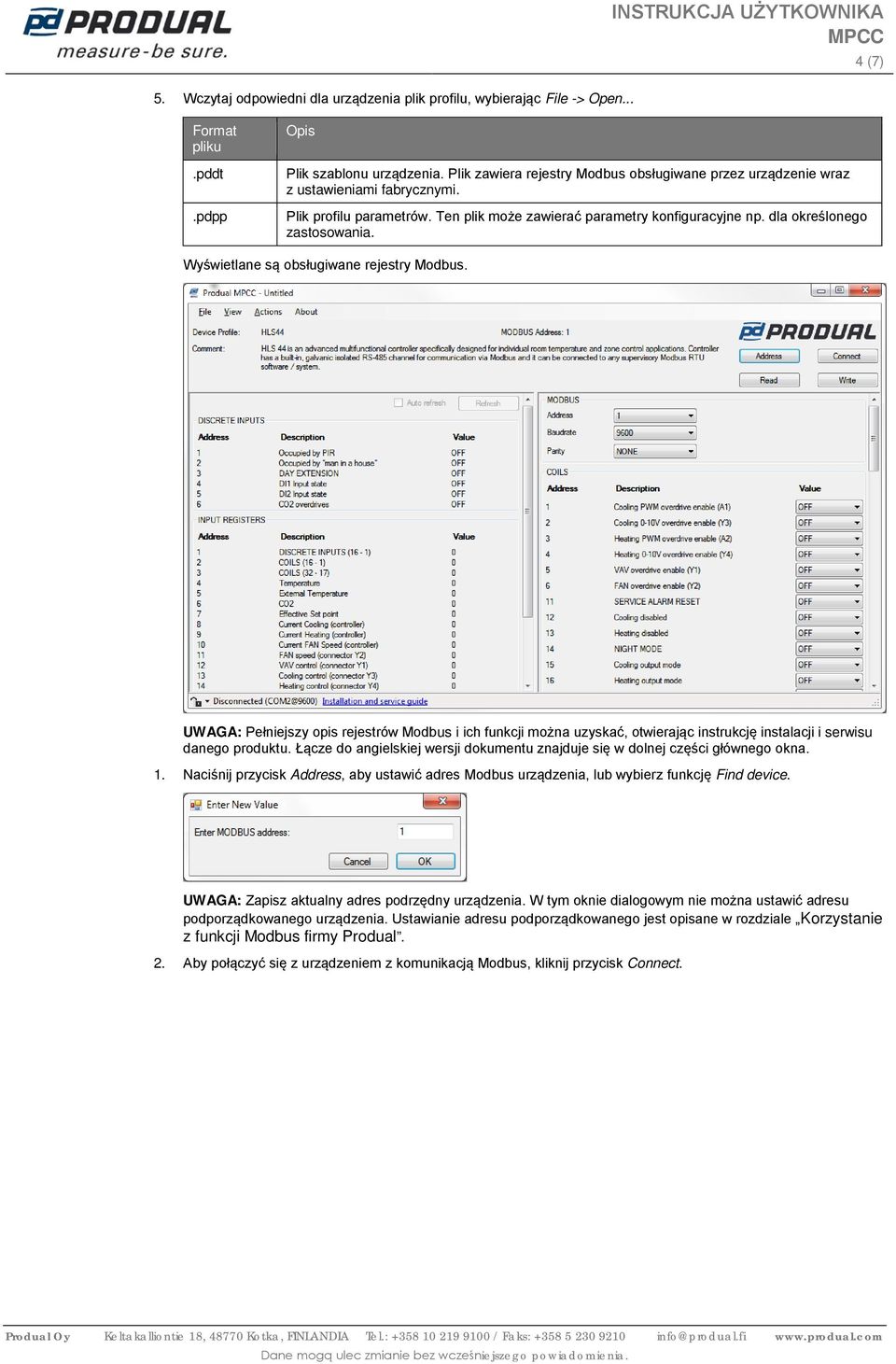

4 5. Wczytaj odpowiedni dla urządzenia plik profilu, wybierając File -> Open... INSTRUKCJA UŻYTKOWNIKA 4 (7) Format pliku.pddt.pdpp Opis Plik szablonu urządzenia. Plik zawiera rejestry Modbus obsługiwane przez urządzenie wraz z ustawieniami fabrycznymi. Plik profilu parametrów. Ten plik może zawierać parametry konfiguracyjne np. dla określonego zastosowania. Wyświetlane są obsługiwane rejestry Modbus. UWAGA: Pełniejszy opis rejestrów Modbus i ich funkcji można uzyskać, otwierając instrukcję instalacji i serwisu danego produktu. Łącze do angielskiej wersji dokumentu znajduje się w dolnej części głównego okna. 1. Naciśnij przycisk Address, aby ustawić adres Modbus urządzenia, lub wybierz funkcję Find device. UWAGA: Zapisz aktualny adres podrzędny urządzenia. W tym oknie dialogowym nie można ustawić adresu podporządkowanego urządzenia. Ustawianie adresu podporządkowanego jest opisane w rozdziale Korzystanie z funkcji Modbus firmy Produal. 2. Aby połączyć się z urządzeniem z komunikacją Modbus, kliknij przycisk Connect.

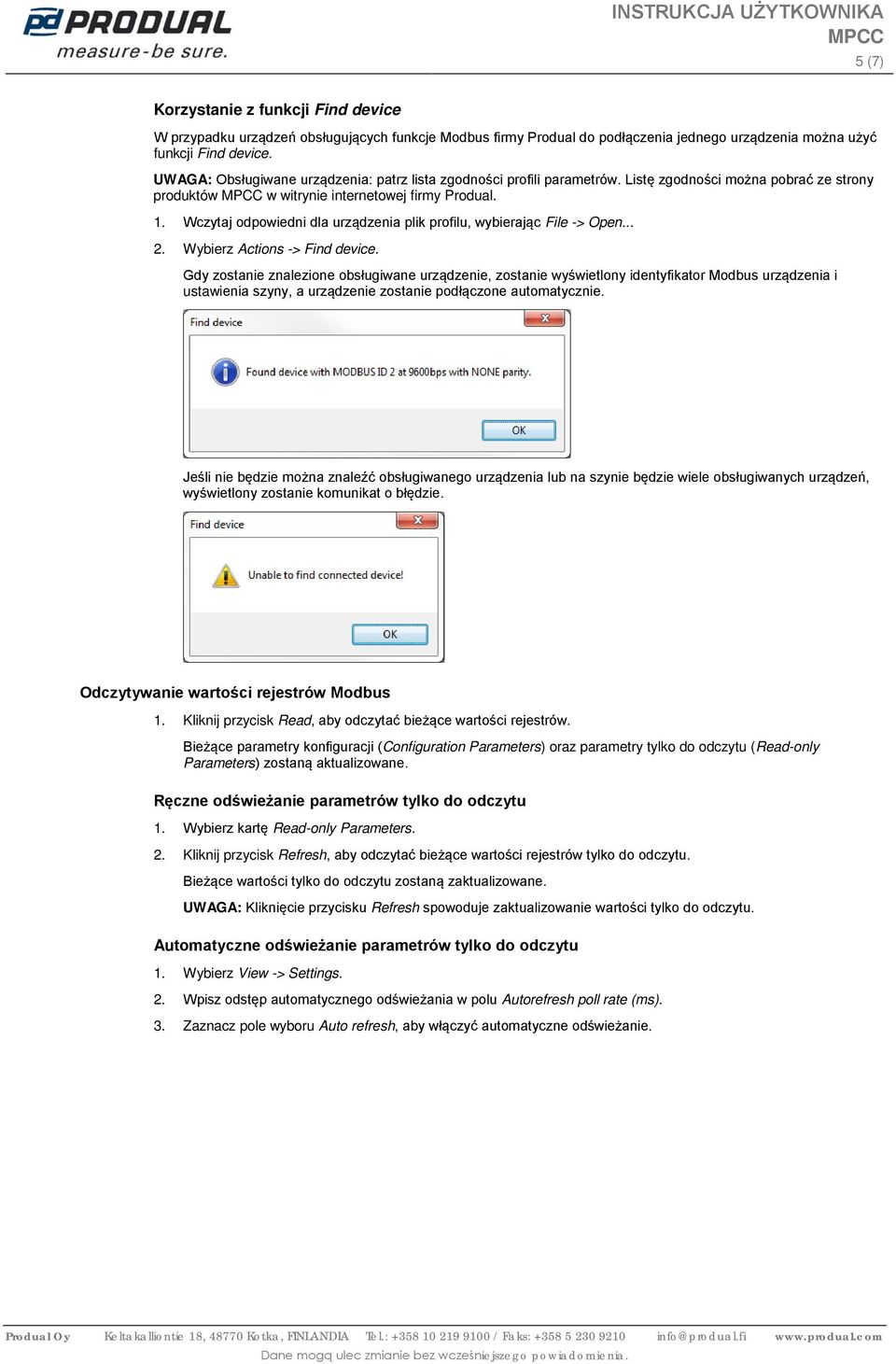

5 5 (7) Korzystanie z funkcji Find device W przypadku urządzeń obsługujących funkcje Modbus firmy Produal do podłączenia jednego urządzenia można użyć funkcji Find device. UWAGA: Obsługiwane urządzenia: patrz lista zgodności profili parametrów. Listę zgodności można pobrać ze strony produktów w witrynie internetowej firmy Produal. 1. Wczytaj odpowiedni dla urządzenia plik profilu, wybierając File -> Open Wybierz Actions -> Find device. Gdy zostanie znalezione obsługiwane urządzenie, zostanie wyświetlony identyfikator Modbus urządzenia i ustawienia szyny, a urządzenie zostanie podłączone automatycznie. Jeśli nie będzie można znaleźć obsługiwanego urządzenia lub na szynie będzie wiele obsługiwanych urządzeń, wyświetlony zostanie komunikat o błędzie. Odczytywanie wartości rejestrów Modbus 1. Kliknij przycisk Read, aby odczytać bieżące wartości rejestrów. Bieżące parametry konfiguracji (Configuration Parameters) oraz parametry tylko do odczytu (Read-only Parameters) zostaną aktualizowane. Ręczne odświeżanie parametrów tylko do odczytu 1. Wybierz kartę Read-only Parameters. 2. Kliknij przycisk Refresh, aby odczytać bieżące wartości rejestrów tylko do odczytu. Bieżące wartości tylko do odczytu zostaną zaktualizowane. UWAGA: Kliknięcie przycisku Refresh spowoduje zaktualizowanie wartości tylko do odczytu. Automatyczne odświeżanie parametrów tylko do odczytu 1. Wybierz View -> Settings. 2. Wpisz odstęp automatycznego odświeżania w polu Autorefresh poll rate (ms). 3. Zaznacz pole wyboru Auto refresh, aby włączyć automatyczne odświeżanie.

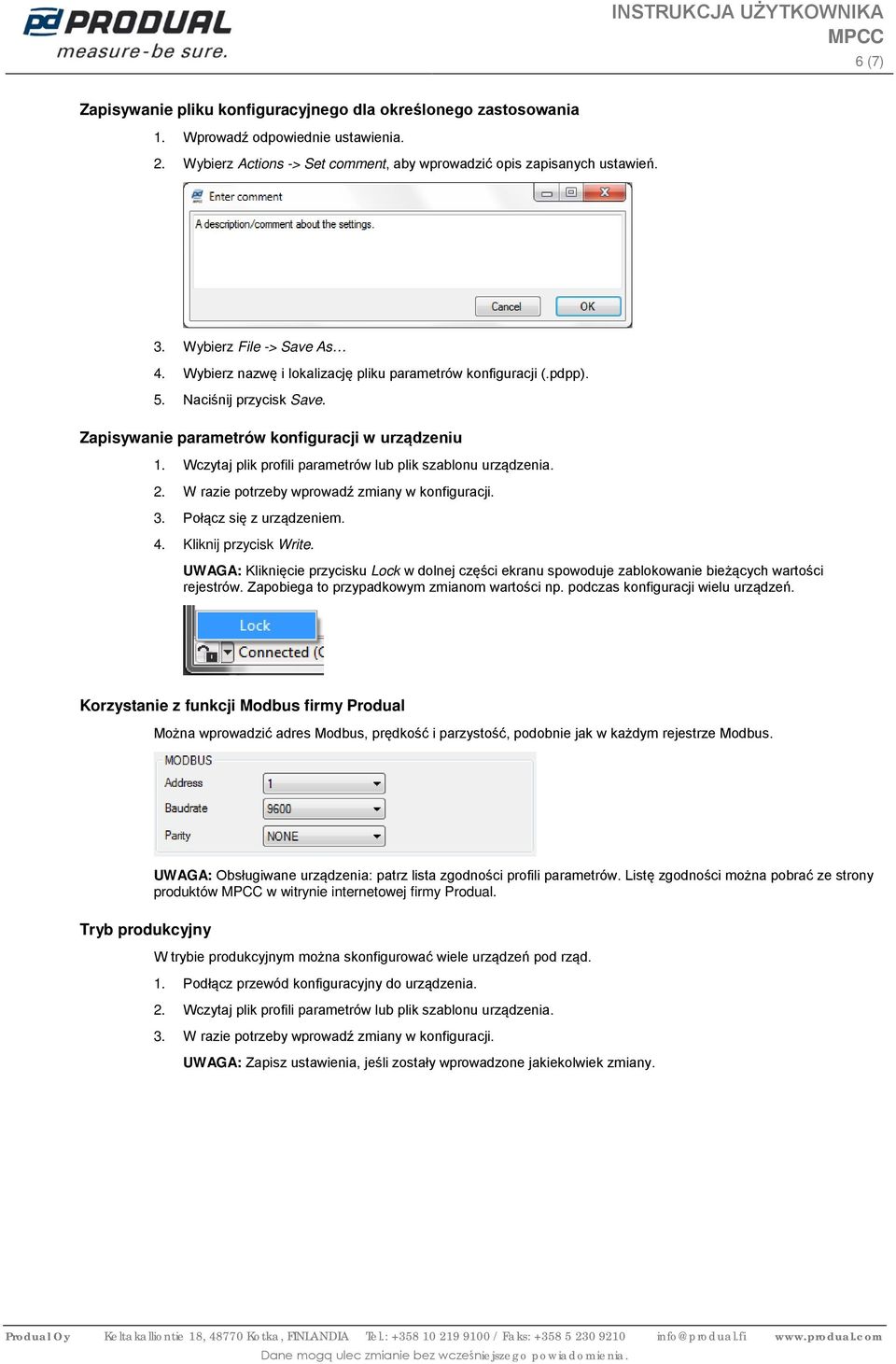

6 6 (7) Zapisywanie pliku konfiguracyjnego dla określonego zastosowania 1. Wprowadź odpowiednie ustawienia. 2. Wybierz Actions -> Set comment, aby wprowadzić opis zapisanych ustawień. 3. Wybierz File -> Save As 4. Wybierz nazwę i lokalizację pliku parametrów konfiguracji (.pdpp). 5. Naciśnij przycisk Save. Zapisywanie parametrów konfiguracji w urządzeniu 1. Wczytaj plik profili parametrów lub plik szablonu urządzenia. 2. W razie potrzeby wprowadź zmiany w konfiguracji. 3. Połącz się z urządzeniem. 4. Kliknij przycisk Write. UWAGA: Kliknięcie przycisku Lock w dolnej części ekranu spowoduje zablokowanie bieżących wartości rejestrów. Zapobiega to przypadkowym zmianom wartości np. podczas konfiguracji wielu urządzeń. Korzystanie z funkcji Modbus firmy Produal Można wprowadzić adres Modbus, prędkość i parzystość, podobnie jak w każdym rejestrze Modbus. Tryb produkcyjny UWAGA: Obsługiwane urządzenia: patrz lista zgodności profili parametrów. Listę zgodności można pobrać ze strony produktów w witrynie internetowej firmy Produal. W trybie produkcyjnym można skonfigurować wiele urządzeń pod rząd. 1. Podłącz przewód konfiguracyjny do urządzenia. 2. Wczytaj plik profili parametrów lub plik szablonu urządzenia. 3. W razie potrzeby wprowadź zmiany w konfiguracji. UWAGA: Zapisz ustawienia, jeśli zostały wprowadzone jakiekolwiek zmiany.

7 7 (7) 4. Wybierz Actions -> Production mode. Zostanie otwarte okno trybu produkcyjnego. 5. Wpisz odpowiedni adres Modbus w polu MODBUS ID. Zaznacz pole wyboru Autoincrement address on successful write, jeśli chcesz, by oprogramowanie zwiększało wartość adresu Modbus o jeden po pomyślnym zapisaniu. 6. Ustaw prędkość (BAUDRATE) i parzystość magistrali (PARITY). 7. Kliknij przycisk WRITE. Oprogramowanie zapisze dane w urządzeniu i sprawdzi poprawność zapisu. W dzienniku pojawią się wyniki procedury zapisu. Jeśli zapis zostanie wykonany pomyślnie, oprogramowanie wyświetli napis Success!. Zapisane ustawienia magistrali pojawią się również w sekcji dziennika. Jeśli zapis zostanie wykonany niepomyślnie, oprogramowanie wyświetli znak. Szczegóły błędu pojawią się w sekcji dziennika.
