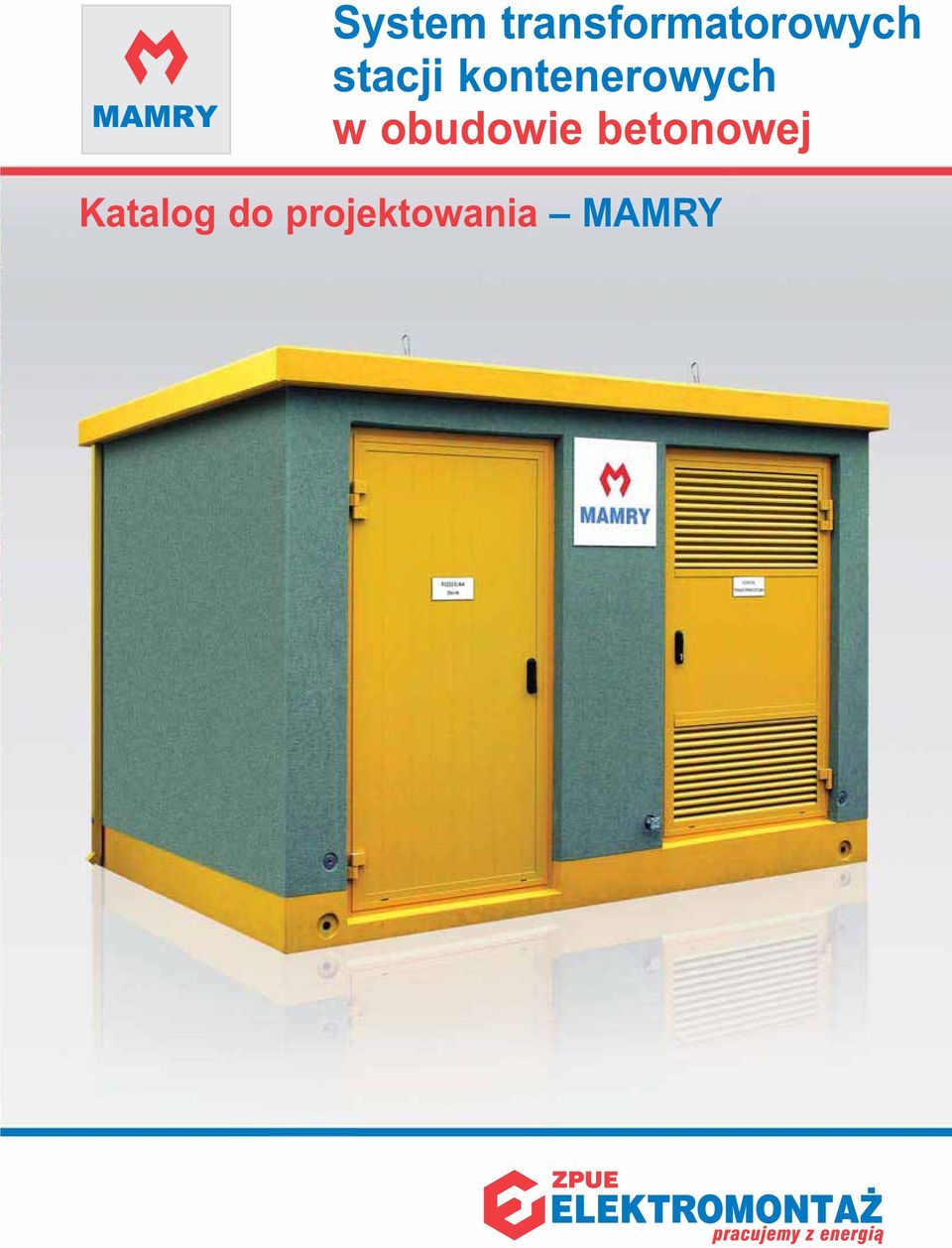

1 System transformatorowych stacji kontenerowych w obudowie betonowej Katalog do projektowania MAMRY

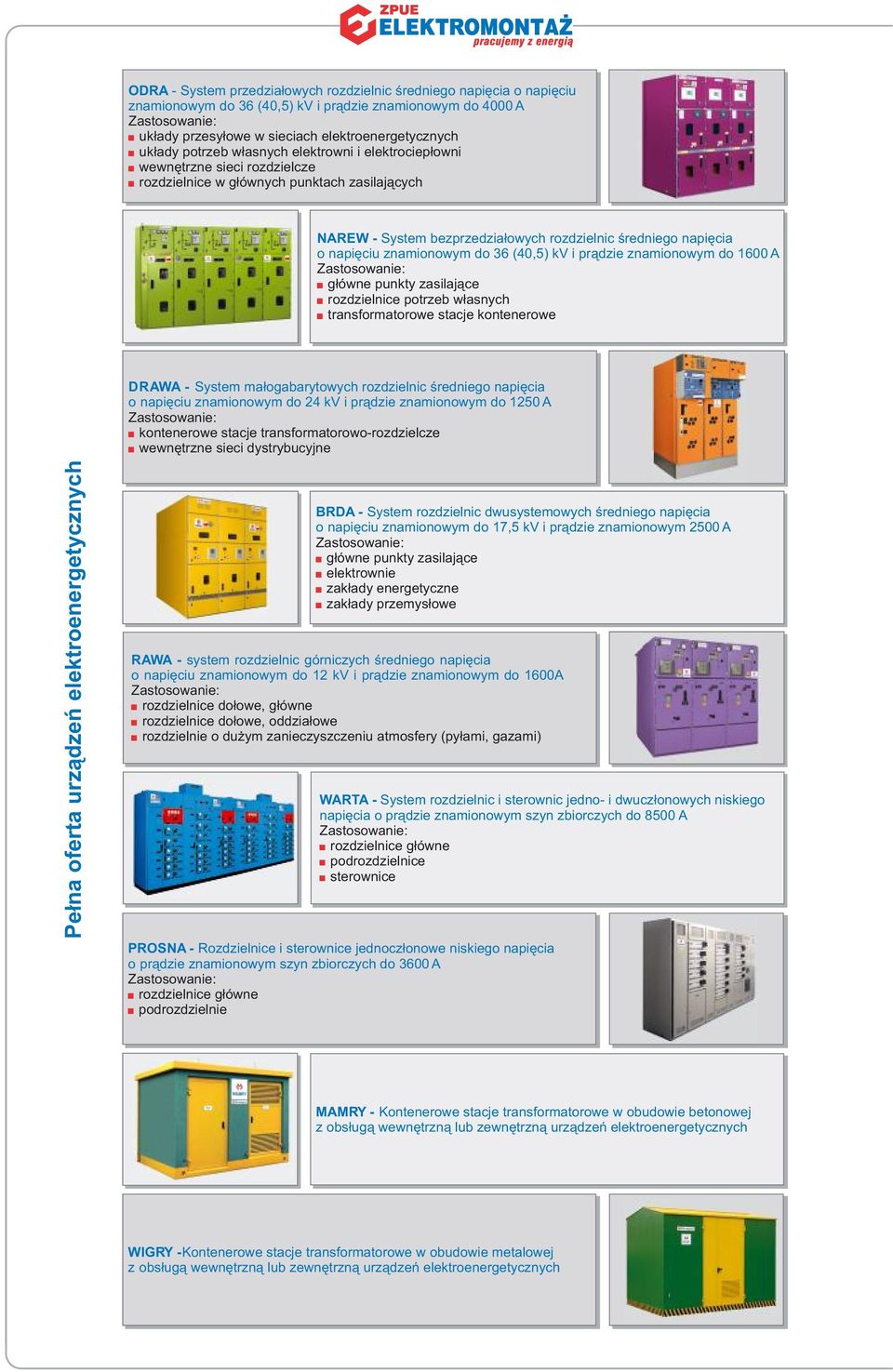

2 ODRA - System przedziałowych rozdzielnic średniego napięcia o napięciu znamionowym do 36 (40,5) kv i prądzie znamionowym do 4000 A Zastosowanie: + układy przesyłowe w sieciach elektroenergetycznych + układy potrzeb własnych elektrowni i elektrociepłowni + wewnętrzne sieci rozdzielcze + rozdzielnice w głównych punktach zasilających NAREW - System bezprzedziałowych rozdzielnic średniego napięcia o napięciu znamionowym do 36 (40,5) kv i prądzie znamionowym do 1600 A Zastosowanie: + główne punkty zasilające + rozdzielnice potrzeb własnych + transformatorowe stacje kontenerowe DRAWA - System małogabarytowych rozdzielnic średniego napięcia o napięciu znamionowym do 24 kv i prądzie znamionowym do 1250 A Zastosowanie: + kontenerowe stacje transformatorowo-rozdzielcze + wewnętrzne sieci dystrybucyjne Pełna oferta urządzeń elektroenergetycznych BRDA - System rozdzielnic dwusystemowych średniego napięcia o napięciu znamionowym do 17,5 kv i prądzie znamionowym 2500 A Zastosowanie: + główne punkty zasilające + elektrownie + zakłady energetyczne + zakłady przemysłowe RAWA - system rozdzielnic górniczych średniego napięcia o napięciu znamionowym do 12 kv i prądzie znamionowym do 1600A Zastosowanie: + rozdzielnice dołowe, główne + rozdzielnice dołowe, oddziałowe + rozdzielnie o dużym zanieczyszczeniu atmosfery (pyłami, gazami) WARTA - System rozdzielnic i sterownic jedno- i dwuczłonowych niskiego napięcia o prądzie znamionowym szyn zbiorczych do 8500 A Zastosowanie: + rozdzielnice główne + podrozdzielnice + sterownice PROSNA - Rozdzielnice i sterownice jednoczłonowe niskiego napięcia o prądzie znamionowym szyn zbiorczych do 3600 A Zastosowanie: + rozdzielnice główne + podrozdzielnie MAMRY - Kontenerowe stacje transformatorowe w obudowie betonowej z obsługą wewnętrzną lub zewnętrzną urządzeń elektroenergetycznych WIGRY -Kontenerowe stacje transformatorowe w obudowie metalowej z obsługą wewnętrzną lub zewnętrzną urządzeń elektroenergetycznych
3 SPIS TREŚCI 1. CHARAKTERYSTYKA OGÓLNA STACJI MAMRY DANE TECHNICZNE STACJI MAMRY BUDOWA STACJI MAMRY WYPOSAŻENIE STACJI MAMRY POSADOWIENIE STACJI MAMRY UZIEMIENIE STACJI MAMRY STACJE WIELOSEGMENTOWE MAMRY Posadowienie wielosegmentowej stacji MAMRY UKŁADY STACJI MAMRY Stacje z obsługą zewnętrzną MAMRY Z Stacje z obsługą wewnętrzną MAMRY W ZAMAWIANIE UKŁADÓW STACJI MAMRY KARTY KATALOGOWE STACJI MAMRY...17 Katalog transformatorowych stacji kontenerowych MAMRY 1
4 2 Katalog transformatorowych stacji kontenerowych MAMRY

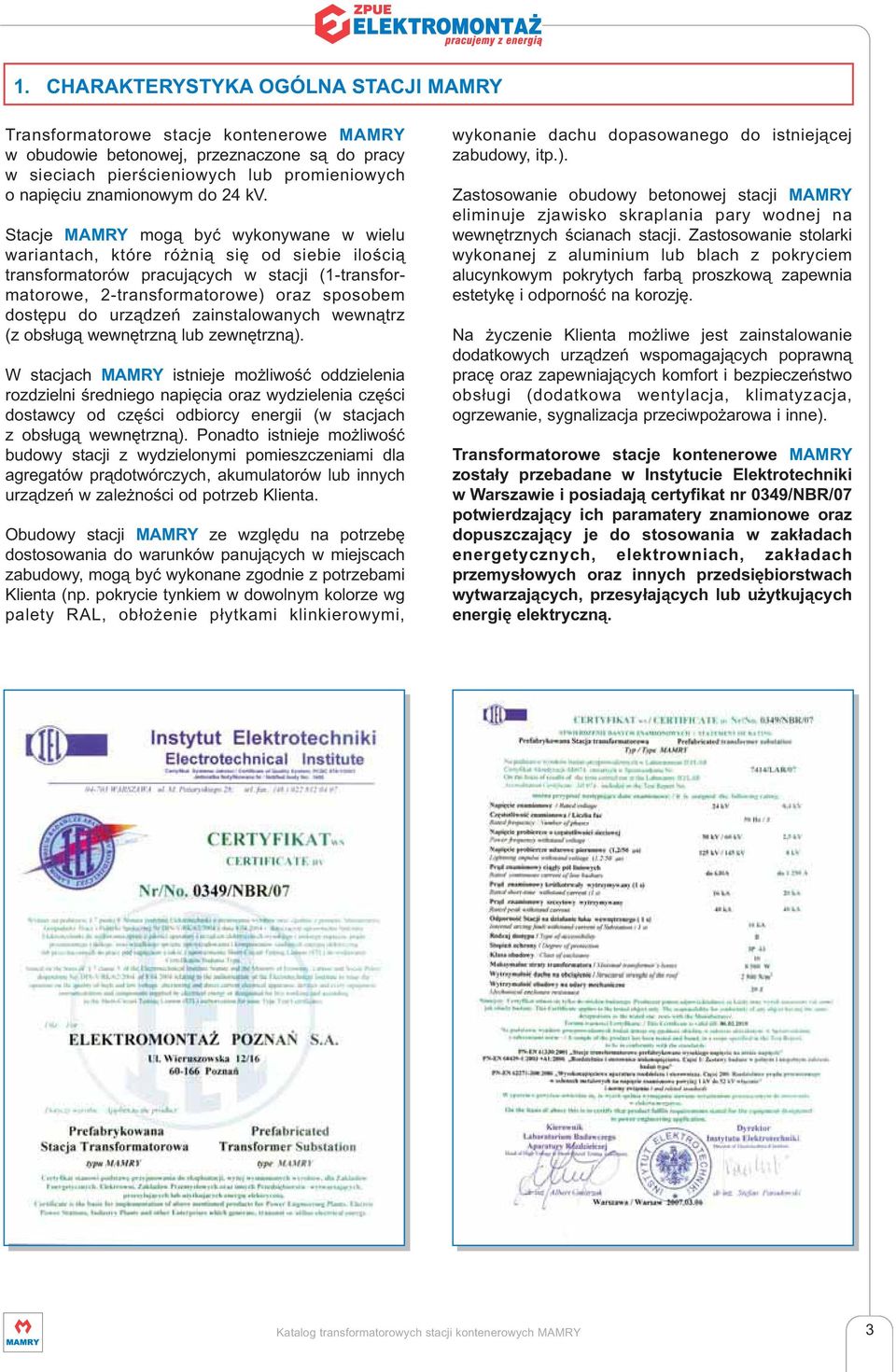

5 1. CHARAKTERYSTYKA OGÓLNA STACJI MAMRY Transformatorowe stacje kontenerowe MAMRY w obudowie betonowej, przeznaczone są do pracy w sieciach pierścieniowych lub promieniowych o napięciu znamionowym do 24 kv. Stacje MAMRY mogą być wykonywane w wielu wariantach, które różnią się od siebie ilością transformatorów pracujących w stacji (1-transfor - matorowe, 2-transformatorowe) oraz sposobem dostępu do urządzeń zainstalowanych wewnątrz (z obsługą wewnętrzną lub zewnętrzną). W stacjach MAMRY istnieje możliwość oddzielenia rozdzielni średniego napięcia oraz wydzielenia części dostawcy od części odbiorcy energii (w stacjach z obsługą wewnętrzną). Ponadto istnieje możliwość budowy stacji z wydzielonymi pomieszczeniami dla agregatów prądotwórczych, akumulatorów lub innych urządzeń w zależności od potrzeb Klienta. Obudowy stacji MAMRY ze względu na potrzebę dostosowania do warunków panujących w miejscach zabudowy, mogą być wykonane zgodnie z potrzebami Klienta (np. pokrycie tynkiem w dowolnym kolorze wg palety RAL, obłożenie płytkami klinkierowymi, wykonanie dachu dopasowanego do istniejącej zabudowy, itp.). Zastosowanie obudowy betonowej stacji MAMRY eliminuje zjawisko skraplania pary wodnej na wewnętrznych ścianach stacji. Zastosowanie stolarki wykonanej z aluminium lub blach z pokryciem alucynkowym pokrytych farbą proszkową zapewnia estetykę i odporność na korozję. Na życzenie Klienta możliwe jest zainstalowanie dodatkowych urządzeń wspomagających poprawną pracę oraz zapewniających komfort i bezpieczeństwo obsługi (dodatkowa wentylacja, klimatyzacja, ogrzewanie, sygnalizacja przeciwpożarowa i inne). Transformatorowe stacje kontenerowe MAMRY zostały przebadane w Instytucie Elektrotechniki w Warszawie i posiadają certyfikat nr 0349/NBR/07 potwierdzający ich paramatery znamionowe oraz dopuszczający je do stosowania w zakładach energetycznych, elektrowniach, zakładach przemysłowych oraz innych przedsiębiorstwach wytwarzających, przesyłających lub użytkujących energię elektryczną. Katalog transformatorowych stacji kontenerowych MAMRY 3

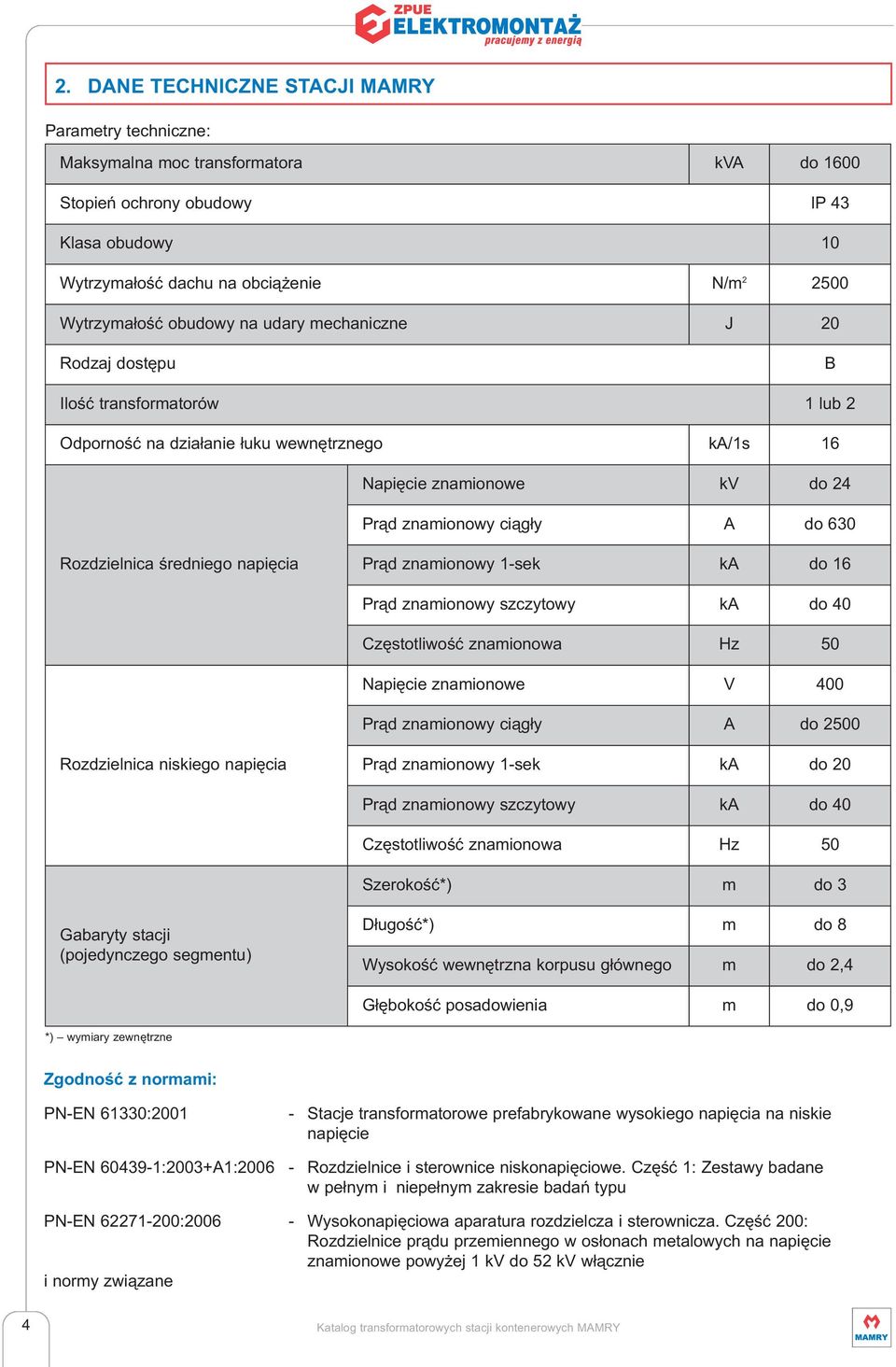

6 2. DANE TECHNICZNE STACJI MAMRY Parametry techniczne: Maksymalna moc transformatora kva do 1600 Stopień ochrony obudowy IP 43 Klasa obudowy 10 Wytrzymałość dachu na obciążenie N/m Wytrzymałość obudowy na udary mechaniczne J 20 Rodzaj dostępu B Ilość transformatorów 1 lub 2 Odporność na działanie łuku wewnętrznego ka/1s 16 Napięcie znamionowe kv do 24 Prąd znamionowy ciągły A do 630 Rozdzielnica średniego napięcia Prąd znamionowy 1-sek ka do 16 Prąd znamionowy szczytowy ka do 40 Częstotliwość znamionowa Hz 50 Napięcie znamionowe V 400 Prąd znamionowy ciągły A do 2500 Rozdzielnica niskiego napięcia Prąd znamionowy 1-sek ka do 20 Prąd znamionowy szczytowy ka do 40 Częstotliwość znamionowa Hz 50 Szerokość*) m do 3 Gabaryty stacji (pojedynczego segmentu) Długość*) m do 8 Wysokość wewnętrzna korpusu głównego m do 2,4 Głębokość posadowienia m do 0,9 *) wymiary zewnętrzne Zgodność z normami: PN-EN 61330: Stacje transformatorowe prefabrykowane wysokiego napięcia na niskie napięcie PN-EN :2003+A1: Rozdzielnice i sterownice niskonapięciowe. Część 1: Zestawy badane w pełnym i niepełnym zakresie badań typu PN-EN : Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 200: Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie znamionowe powyżej 1 kv do 52 kv włącznie i normy związane 4 Katalog transformatorowych stacji kontenerowych MAMRY

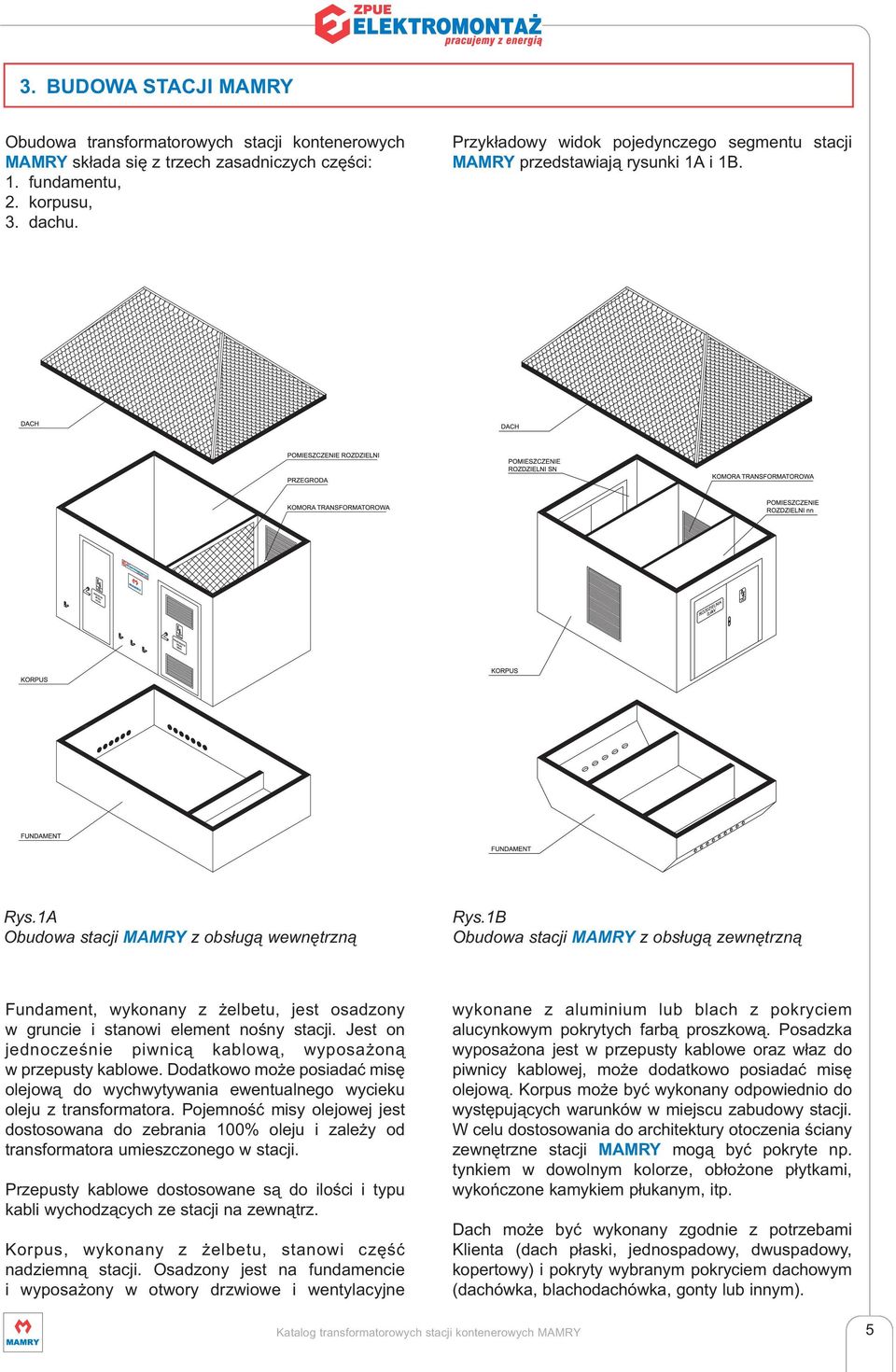

7 3. BUDOWA STACJI MAMRY Obudowa transformatorowych stacji kontenerowych MAMRY składa się z trzech zasadniczych części: 1. fundamentu, 2. korpusu, 3. dachu. Przykładowy widok pojedynczego segmentu stacji MAMRY przedstawiają rysunki 1A i 1B. Rys.1A Obudowa stacji MAMRY z obsługą wewnętrzną Rys.1B Obudowa stacji MAMRY z obsługą zewnętrzną Fundament, wykonany z żelbetu, jest osadzony w gruncie i stanowi element nośny stacji. Jest on jednocześnie piwnicą kablową, wyposażoną w przepusty kablowe. Dodatkowo może posiadać misę olejową do wychwytywania ewentualnego wycieku oleju z transformatora. Pojemność misy olejowej jest dostosowana do zebrania 100% oleju i zależy od transformatora umieszczonego w stacji. Przepusty kablowe dostosowane są do ilości i typu kabli wychodzących ze stacji na zewnątrz. Korpus, wykonany z żelbetu, stanowi część nadziemną stacji. Osadzony jest na fundamencie i wyposażony w otwory drzwiowe i wentylacyjne wykonane z aluminium lub blach z pokryciem alucynkowym pokrytych farbą proszkową. Posadzka wyposażona jest w przepusty kablowe oraz właz do piwnicy kablowej, może dodatkowo posiadać misę olejową. Korpus może być wykonany odpowiednio do występujących warunków w miejscu zabudowy stacji. W celu dostosowania do architektury otoczenia ściany zewnętrzne stacji MAMRY mogą być pokryte np. tynkiem w dowolnym kolorze, obłożone płytkami, wykończone kamykiem płukanym, itp. Dach może być wykonany zgodnie z potrzebami Klienta (dach płaski, jednospadowy, dwuspadowy, kopertowy) i pokryty wybranym pokryciem dachowym (dachówka, blachodachówka, gonty lub innym). Katalog transformatorowych stacji kontenerowych MAMRY 5
8 W standardzie stacje MAMRY posiadają oddzielenie komory transformatorowej od pomieszczeń rozdzielni, w formie przegrody siatkowej lub szczelnej ścianki. W przypadku konieczności budowy stacji o gabarytach większych niż maksymalne dla pojedynczego segmentu, możliwe jest zestawienie kilku segmentów. Powierzchnia przylegania poszczególnych segmentów do siebie może być wykonana jako pełna ściana, wyposażona w otwory drzwiowe lub segmenty w miejscu połączenia ze sobą mogą nie mieć ściany. Przykład stacji zbudowanej z kilku segmentów przedstawiają fot.1 i fot.2. Fot. 1 Stacja MAMRY złożona z dwóch segmentów Fot. 2 Stacja MAMRY złożona z czterech segmentów 6 Katalog transformatorowych stacji kontenerowych MAMRY

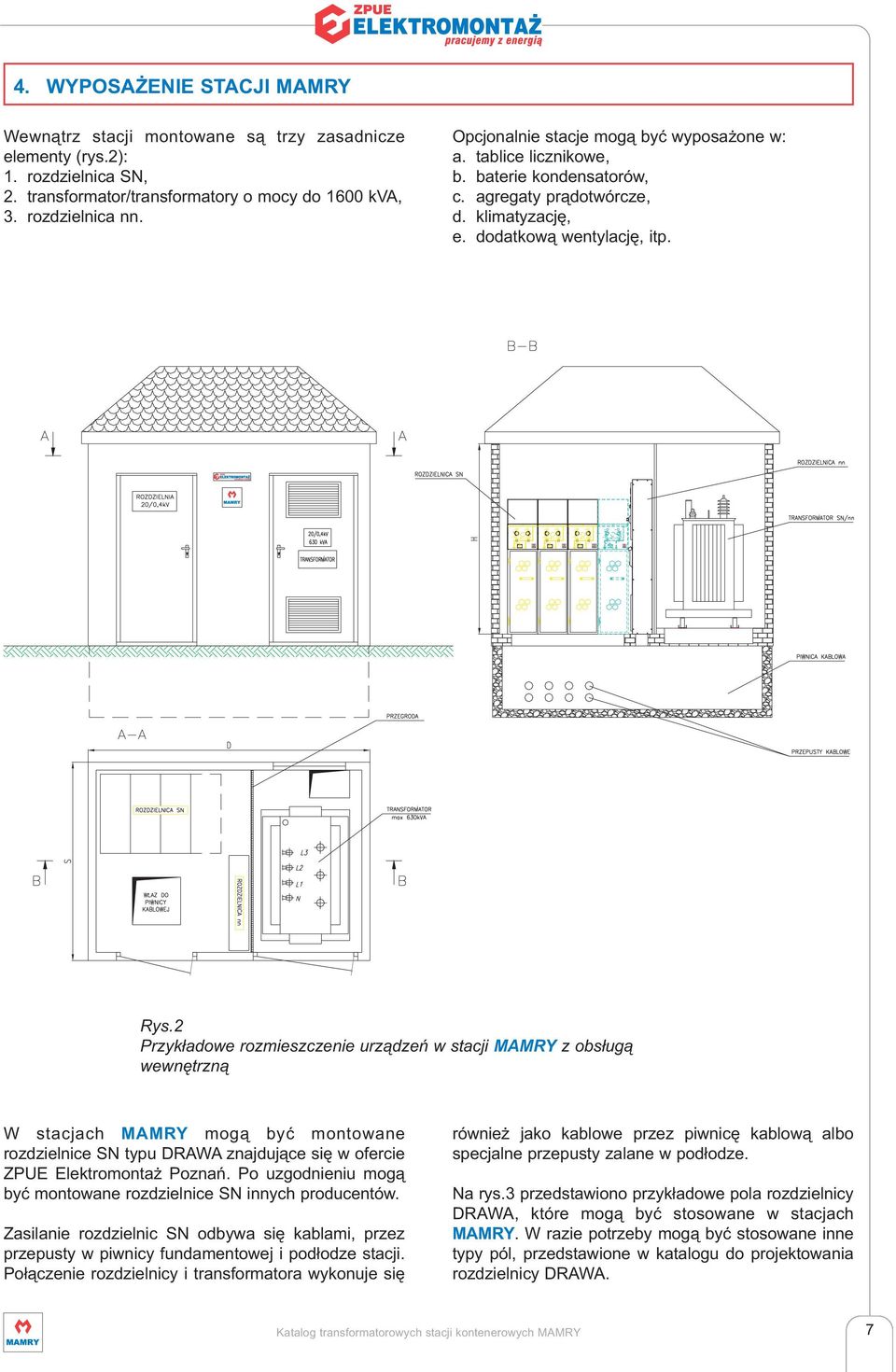

9 4. WYPOSAŻENIE STACJI MAMRY Wewnątrz stacji montowane są trzy zasadnicze elementy (rys.2): 1. rozdzielnica SN, 2. transformator/transformatory o mocy do 1600 kva, 3. rozdzielnica nn. Opcjonalnie stacje mogą być wyposażone w: a. tablice licznikowe, b. baterie kondensatorów, c. agregaty prądotwórcze, d. klimatyzację, e. dodatkową wentylację, itp. Rys.2 Przykładowe rozmieszczenie urządzeń w stacji MAMRY z obsługą wewnętrzną W stacjach MAMRY mogą być montowane rozdzielnice SN typu DRAWA znajdujące się w ofercie ZPUE Elektromontaż Poznań. Po uzgodnieniu mogą być montowane rozdzielnice SN innych producentów. Zasilanie rozdzielnic SN odbywa się kablami, przez przepusty w piwnicy fundamentowej i podłodze stacji. Połączenie rozdzielnicy i transformatora wykonuje się również jako kablowe przez piwnicę kablową albo specjalne przepusty zalane w podłodze. Na rys.3 przedstawiono przykładowe pola rozdzielnicy DRAWA, które mogą być stosowane w stacjach MAMRY. W razie potrzeby mogą być stosowane inne typy pól, przedstawione w katalogu do projektowania rozdzielnicy DRAWA. Katalog transformatorowych stacji kontenerowych MAMRY 7

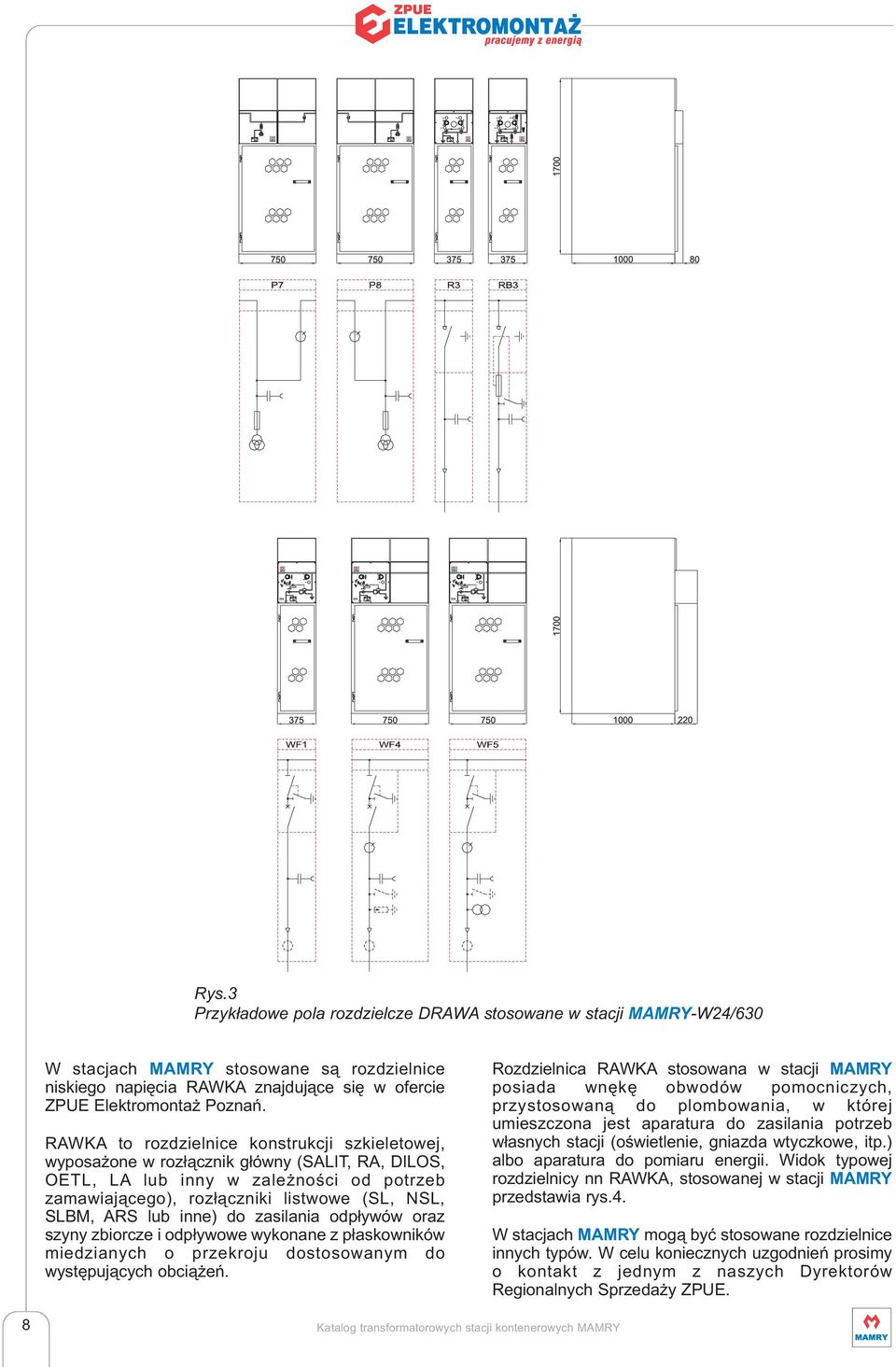

10 Rys.3 Przykładowe pola rozdzielcze DRAWA stosowane w stacji MAMRY-W24/630 W stacjach MAMRY stosowane są rozdzielnice niskiego napięcia RAWKA znajdujące się w ofercie ZPUE Elektromontaż Poznań. RAWKA to rozdzielnice konstrukcji szkieletowej, wyposażone w rozłącznik główny (SALIT, RA, DILOS, OETL, LA lub inny w zależności od potrzeb zamawiającego), rozłączniki listwowe (SL, NSL, SLBM, ARS lub inne) do zasilania odpływów oraz szyny zbiorcze i odpływowe wykonane z płaskowników miedzianych o przekroju dostosowanym do występujących obciążeń. Rozdzielnica RAWKA stosowana w stacji MAMRY posiada wnękę obwodów pomocniczych, przystosowaną do plombowania, w której umieszczona jest aparatura do zasilania potrzeb własnych stacji (oświetlenie, gniazda wtyczkowe, itp.) albo aparatura do pomiaru energii. Widok typowej rozdzielnicy nn RAWKA, stosowanej w stacji MAMRY przedstawia rys.4. W stacjach MAMRY mogą być stosowane rozdzielnice innych typów. W celu koniecznych uzgodnień prosimy o kontakt z jednym z naszych Dyrektorów Regionalnych Sprzedaży ZPUE. 8 Katalog transformatorowych stacji kontenerowych MAMRY

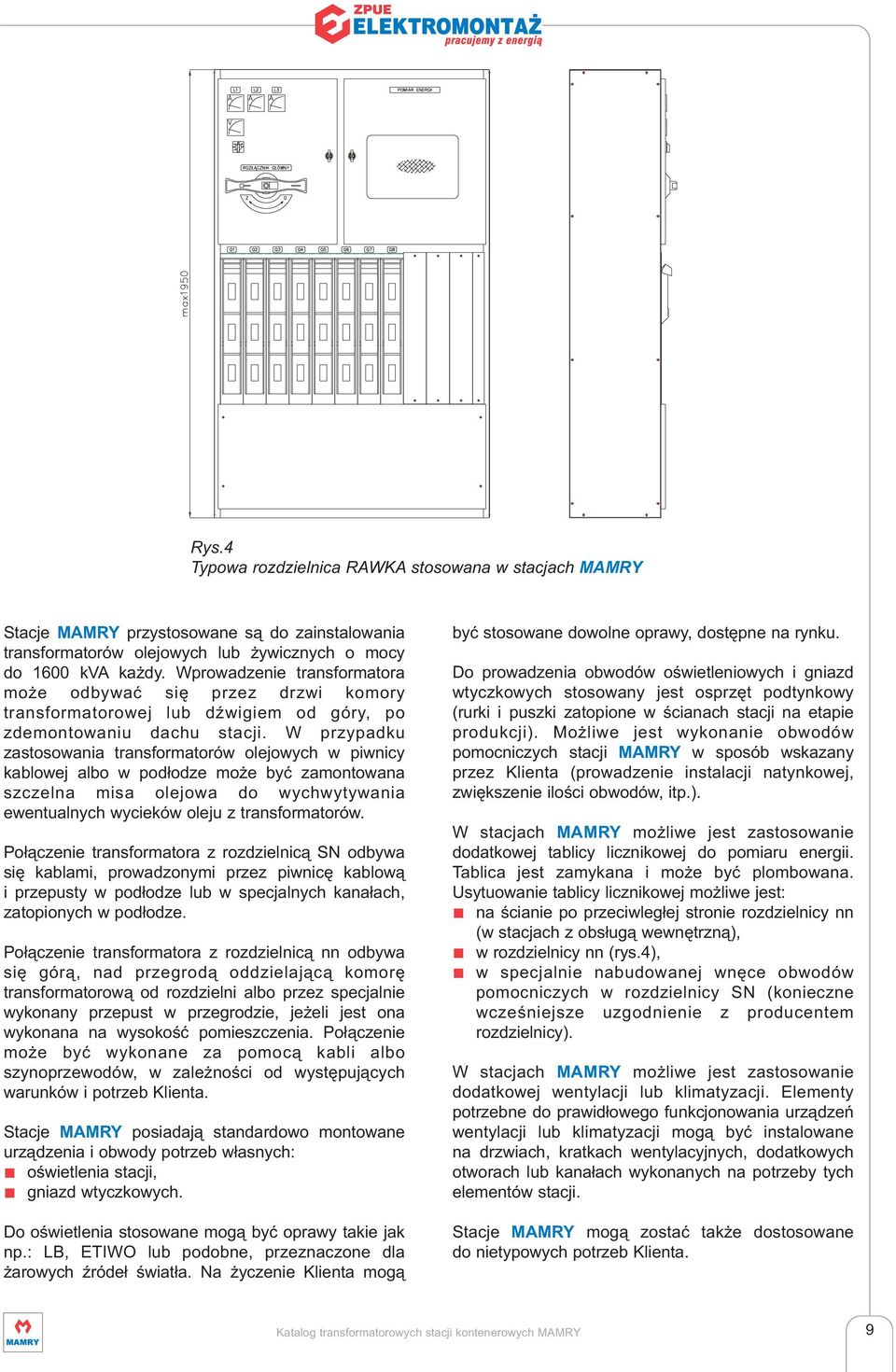

11 Rys.4 Typowa rozdzielnica RAWKA stosowana w stacjach MAMRY Stacje MAMRY przystosowane są do zainstalowania transformatorów olejowych lub żywicznych o mocy do 1600 kva każdy. Wprowadzenie transformatora może odbywać się przez drzwi komory transformatorowej lub dźwigiem od góry, po zdemontowaniu dachu stacji. W przypadku zastosowania transformatorów olejowych w piwnicy kablowej albo w podłodze może być zamontowana szczelna misa olejowa do wychwytywania ewentualnych wycieków oleju z transformatorów. Połączenie transformatora z rozdzielnicą SN odbywa się kablami, prowadzonymi przez piwnicę kablową i przepusty w podłodze lub w specjalnych kanałach, zatopionych w podłodze. Połączenie transformatora z rozdzielnicą nn odbywa się górą, nad przegrodą oddzielającą komorę transformatorową od rozdzielni albo przez specjalnie wykonany przepust w przegrodzie, jeżeli jest ona wykonana na wysokość pomieszczenia. Połączenie może być wykonane za pomocą kabli albo szynoprzewodów, w zależności od występujących warunków i potrzeb Klienta. Stacje MAMRY posiadają standardowo montowane urządzenia i obwody potrzeb własnych: oświetlenia stacji, gniazd wtyczkowych. Do oświetlenia stosowane mogą być oprawy takie jak np.: LB, ETIWO lub podobne, przeznaczone dla żarowych źródeł światła. Na życzenie Klienta mogą być stosowane dowolne oprawy, dostępne na rynku. Do prowadzenia obwodów oświetleniowych i gniazd wtyczkowych stosowany jest osprzęt podtynkowy (rurki i puszki zatopione w ścianach stacji na etapie produkcji). Możliwe jest wykonanie obwodów pomocniczych stacji MAMRY w sposób wskazany przez Klienta (prowadzenie instalacji natynkowej, zwiększenie ilości obwodów, itp.). W stacjach MAMRY możliwe jest zastosowanie dodatkowej tablicy licznikowej do pomiaru energii. Tablica jest zamykana i może być plombowana. Usytuowanie tablicy licznikowej możliwe jest: na ścianie po przeciwległej stronie rozdzielnicy nn (w stacjach z obsługą wewnętrzną), w rozdzielnicy nn (rys.4), w specjalnie nabudowanej wnęce obwodów pomocniczych w rozdzielnicy SN (konieczne wcześniejsze uzgodnienie z producentem rozdzielnicy). W stacjach MAMRY możliwe jest zastosowanie dodatkowej wentylacji lub klimatyzacji. Elementy potrzebne do prawidłowego funkcjonowania urządzeń wentylacji lub klimatyzacji mogą być instalowane na drzwiach, kratkach wentylacyjnych, dodatkowych otworach lub kanałach wykonanych na potrzeby tych elementów stacji. Stacje MAMRY mogą zostać także dostosowane do nietypowych potrzeb Klienta. Katalog transformatorowych stacji kontenerowych MAMRY 9

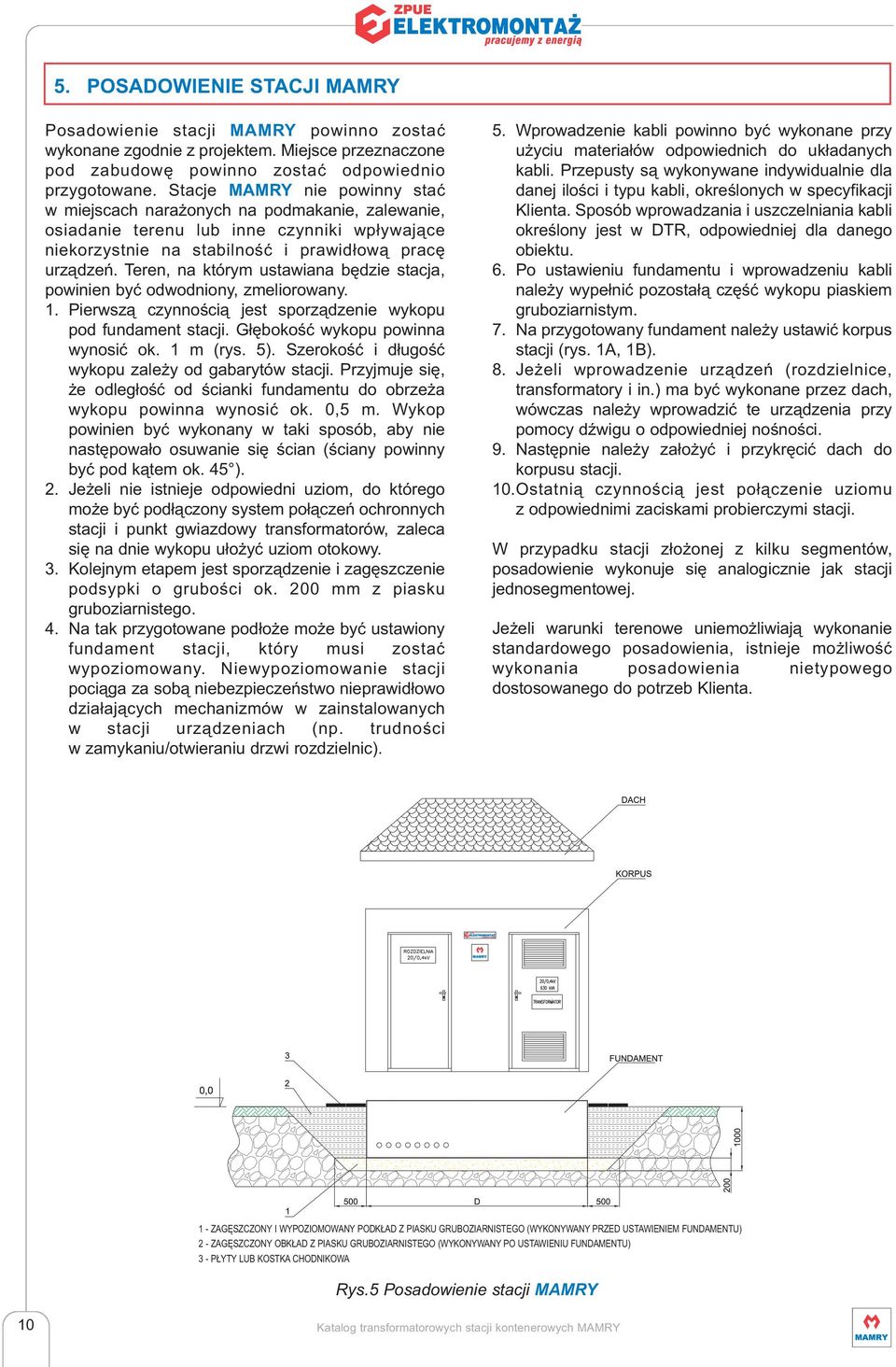

12 5. POSADOWIENIE STACJI MAMRY Posadowienie stacji MAMRY powinno zostać wykonane zgodnie z projektem. Miejsce przeznaczone pod zabudowę powinno zostać odpowiednio przygotowane. Stacje MAMRY nie powinny stać w miejscach narażonych na podmakanie, zalewanie, osiadanie terenu lub inne czynniki wpływające niekorzystnie na stabilność i prawidłową pracę urządzeń. Teren, na którym ustawiana będzie stacja, powinien być odwodniony, zmeliorowany. 1. Pierwszą czynnością jest sporządzenie wykopu pod fundament stacji. Głębokość wykopu powinna wynosić ok. 1 m (rys. 5). Szerokość i długość wykopu zależy od gabarytów stacji. Przyjmuje się, że odległość od ścianki fundamentu do obrzeża wykopu powinna wynosić ok. 0,5 m. Wykop powinien być wykonany w taki sposób, aby nie następowało osuwanie się ścian (ściany powinny być pod kątem ok. 45 ). 2. Jeżeli nie istnieje odpowiedni uziom, do którego może być podłączony system połączeń ochronnych stacji i punkt gwiazdowy transformatorów, zaleca się na dnie wykopu ułożyć uziom otokowy. 3. Kolejnym etapem jest sporządzenie i zagęszczenie podsypki o grubości ok. 200 mm z piasku gruboziarnistego. 4. Na tak przygotowane podłoże może być ustawiony fundament stacji, który musi zostać wypoziomowany. Niewypoziomowanie stacji pociąga za sobą niebezpieczeństwo nieprawi dłowo działających mechanizmów w zainstalo wanych w stacji urządzeniach (np. trudności w zamykaniu/otwieraniu drzwi rozdzielnic). 5. Wprowadzenie kabli powinno być wykonane przy użyciu materiałów odpowiednich do układanych kabli. Przepusty są wykonywane indywidualnie dla danej ilości i typu kabli, określonych w specyfikacji Klienta. Sposób wprowadzania i uszczelniania kabli określony jest w DTR, odpowiedniej dla danego obiektu. 6. Po ustawieniu fundamentu i wprowadzeniu kabli należy wypełnić pozostałą część wykopu piaskiem gruboziarnistym. 7. Na przygotowany fundament należy ustawić korpus stacji (rys. 1A, 1B). 8. Jeżeli wprowadzenie urządzeń (rozdzielnice, transformatory i in.) ma być wykonane przez dach, wówczas należy wprowadzić te urządzenia przy pomocy dźwigu o odpowiedniej nośności. 9. Następnie należy założyć i przykręcić dach do korpusu stacji. 10.Ostatnią czynnością jest połączenie uziomu z odpowiednimi zaciskami probierczymi stacji. W przypadku stacji złożonej z kilku segmentów, posadowienie wykonuje się analogicznie jak stacji jednosegmentowej. Jeżeli warunki terenowe uniemożliwiają wykonanie standardowego posadowienia, istnieje możliwość wykonania posadowienia nietypowego dostosowanego do potrzeb Klienta. 1 - ZAGĘSZCZONY I WYPOZIOMOWANY PODKŁAD Z PIASKU GRUBOZIARNISTEGO (WYKONYWANY PRZED USTAWIENIEM FUNDAMENTU) 2 - ZAGĘSZCZONY OBKŁAD Z PIASKU GRUBOZIARNISTEGO (WYKONYWANY PO USTAWIENIU FUNDAMENTU) 3 - PŁYTY LUB KOSTKA CHODNIKOWA Rys.5 Posadowienie stacji MAMRY 10 Katalog transformatorowych stacji kontenerowych MAMRY

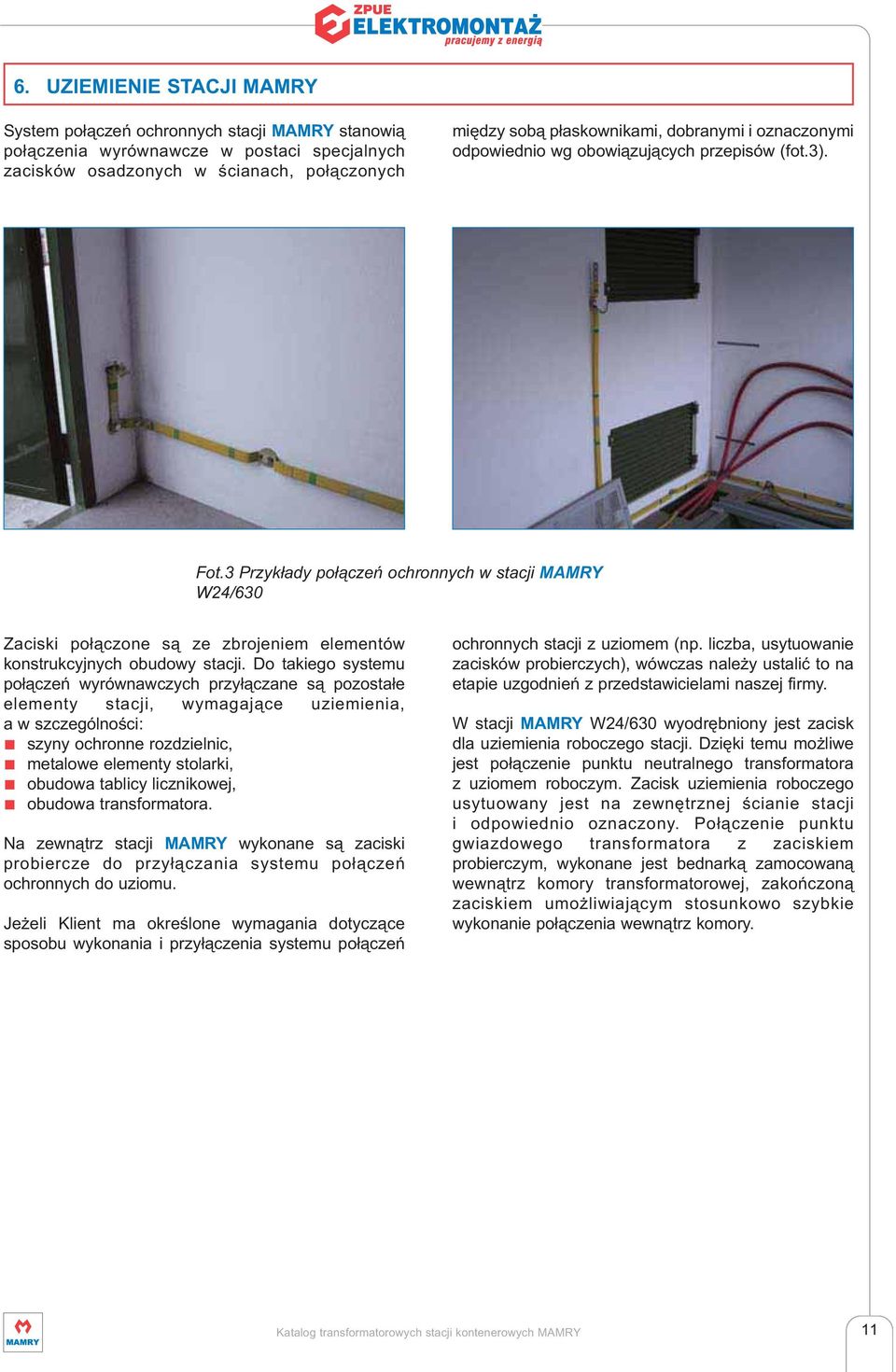

13 6. UZIEMIENIE STACJI MAMRY System połączeń ochronnych stacji MAMRY stanowią połączenia wyrównawcze w postaci specjalnych zacisków osadzonych w ścianach, połączonych między sobą płaskownikami, dobranymi i oznaczo nymi odpowiednio wg obowiązujących przepisów (fot.3). Fot.3 Przykłady połączeń ochronnych w stacji MAMRY W24/630 Zaciski połączone są ze zbrojeniem elementów konstrukcyjnych obudowy stacji. Do takiego systemu połączeń wyrównawczych przyłączane są pozostałe elementy stacji, wymagające uziemienia, a w szczególności: szyny ochronne rozdzielnic, metalowe elementy stolarki, obudowa tablicy licznikowej, obudowa transformatora. Na zewnątrz stacji MAMRY wykonane są zaciski probiercze do przyłączania systemu połączeń ochronnych do uziomu. Jeżeli Klient ma określone wymagania dotyczące sposobu wykonania i przyłączenia systemu połączeń ochronnych stacji z uziomem (np. liczba, usytuowanie zacisków probierczych), wówczas należy ustalić to na etapie uzgodnień z przedstawicielami naszej firmy. W stacji MAMRY W24/630 wyodrębniony jest zacisk dla uziemienia roboczego stacji. Dzięki temu możliwe jest połączenie punktu neutralnego transformatora z uziomem roboczym. Zacisk uziemienia roboczego usytuowany jest na zewnętrznej ścianie stacji i odpowiednio oznaczony. Połączenie punktu gwiazdowego transformatora z zaciskiem probierczym, wykonane jest bednarką zamocowaną wewnątrz komory transformatorowej, zakończoną zaciskiem umożliwiającym stosunkowo szybkie wykonanie połączenia wewnątrz komory. Katalog transformatorowych stacji kontenerowych MAMRY 11

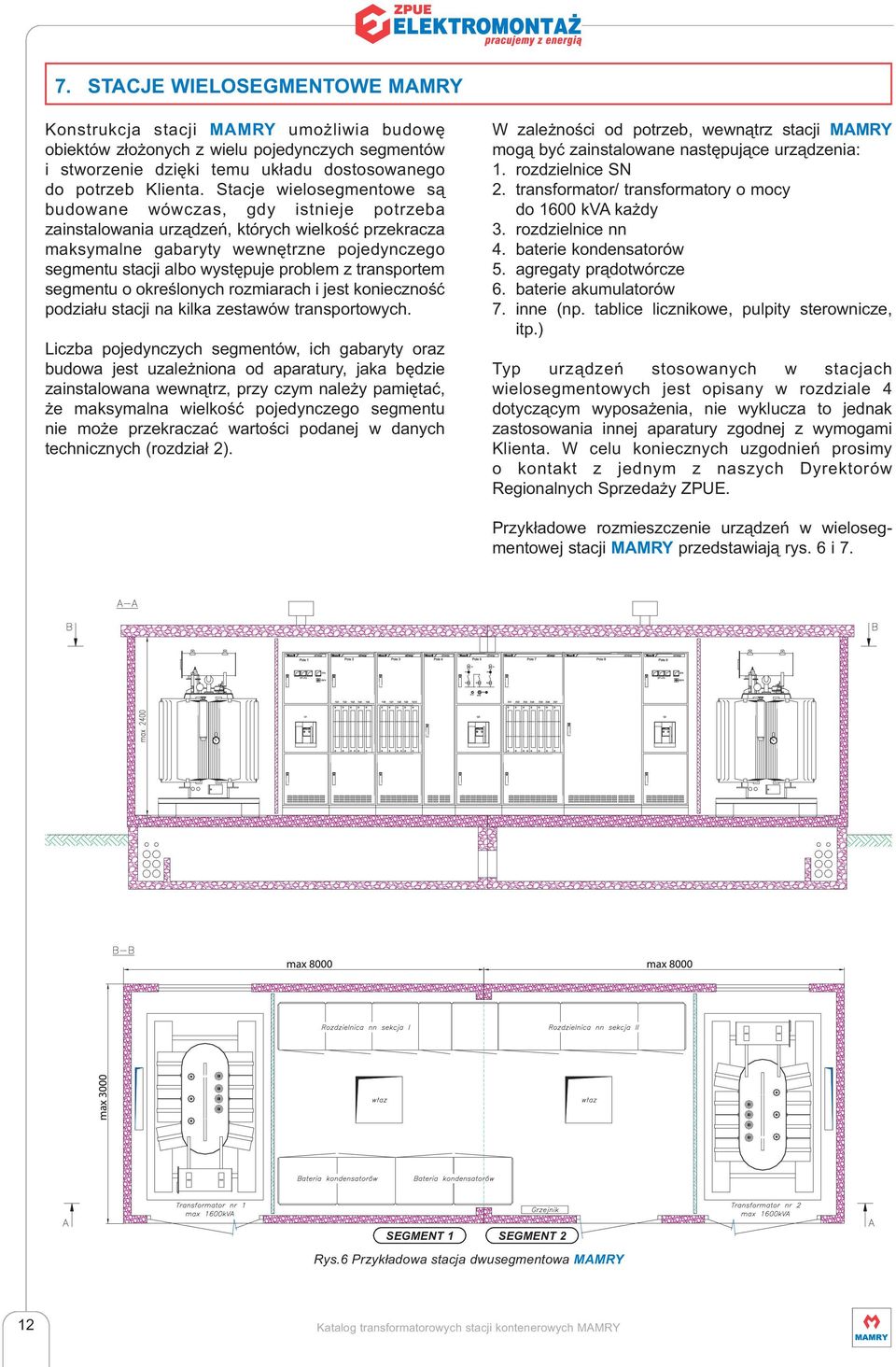

14 7. STACJE WIELOSEGMENTOWE MAMRY Konstrukcja stacji MAMRY umożliwia budowę obiektów złożonych z wielu pojedynczych segmentów i stworzenie dzięki temu układu dostosowanego do potrzeb Klienta. Stacje wielosegmentowe są budowane wówczas, gdy istnieje potrzeba zainstalowania urządzeń, których wielkość przekracza maksymalne gabaryty wewnętrzne pojedynczego segmentu stacji albo występuje problem z transportem segmentu o określonych rozmiarach i jest konieczność podziału stacji na kilka zestawów transportowych. Liczba pojedynczych segmentów, ich gabaryty oraz budowa jest uzależniona od aparatury, jaka będzie zainstalowana wewnątrz, przy czym należy pamiętać, że maksymalna wielkość pojedynczego segmentu nie może przekraczać wartości podanej w danych technicznych (rozdział 2). W zależności od potrzeb, wewnątrz stacji MAMRY mogą być zainstalowane następujące urządzenia: 1. rozdzielnice SN 2. transformator/ transformatory o mocy do 1600 kva każdy 3. rozdzielnice nn 4. baterie kondensatorów 5. agregaty prądotwórcze 6. baterie akumulatorów 7. inne (np. tablice licznikowe, pulpity sterownicze, itp.) Typ urządzeń stosowanych w stacjach wielosegmentowych jest opisany w rozdziale 4 dotyczącym wyposażenia, nie wyklucza to jednak zastosowania innej aparatury zgodnej z wymogami Klienta. W celu koniecznych uzgodnień prosimy o kontakt z jednym z naszych Dyrektorów Regionalnych Sprzedaży ZPUE. Przykładowe rozmieszczenie urządzeń w wieloseg - mentowej stacji MAMRY przedstawiają rys. 6 i 7. SEGMENT 1 SEGMENT 2 Rys.6 Przykładowa stacja dwusegmentowa MAMRY 12 Katalog transformatorowych stacji kontenerowych MAMRY

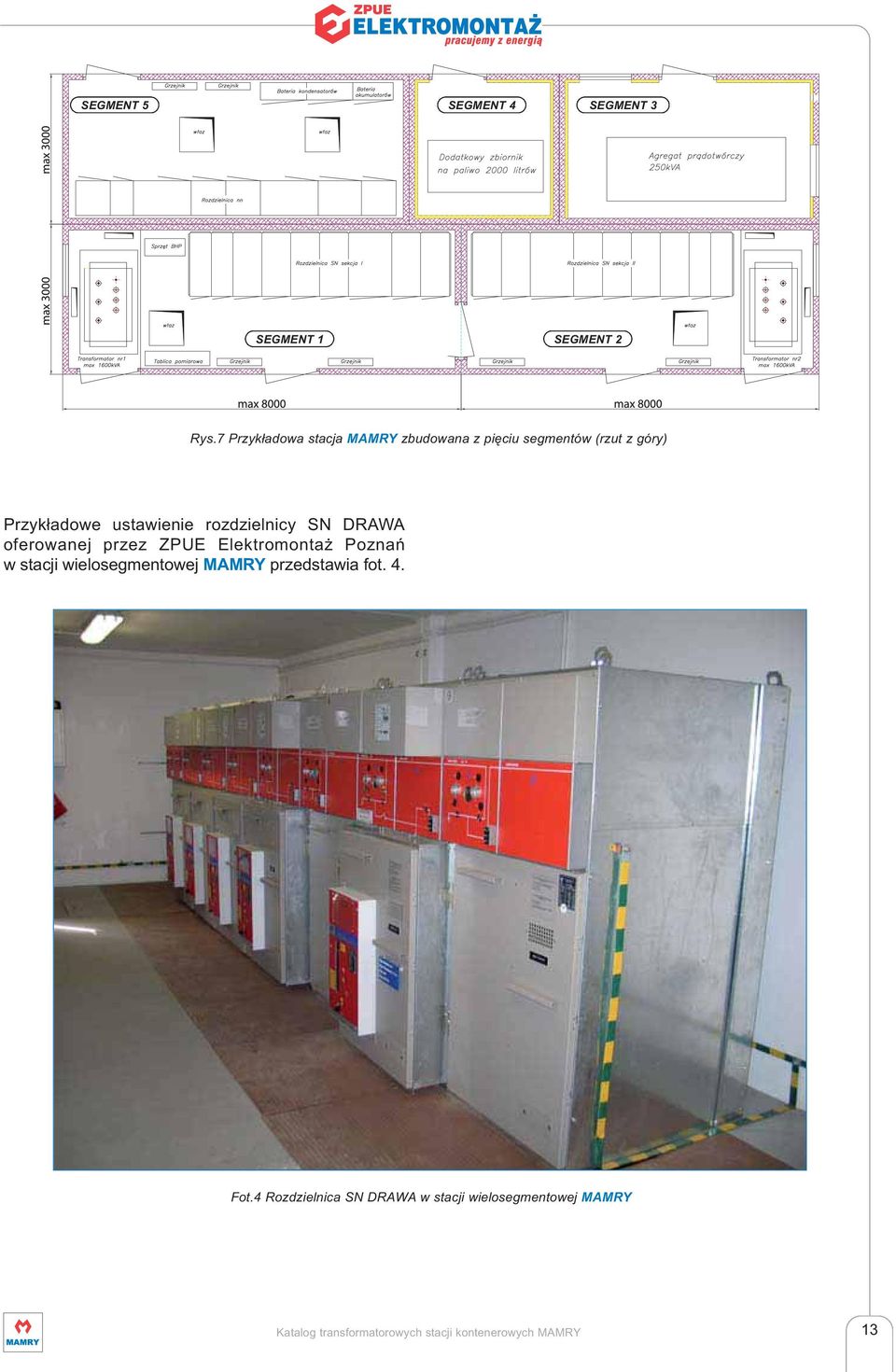

15 SEGMENT 5 SEGMENT 4 SEGMENT 3 SEGMENT 1 SEGMENT 2 Rys.7 Przykładowa stacja MAMRY zbudowana z pięciu segmentów (rzut z góry) Przykładowe ustawienie rozdzielnicy SN DRAWA oferowanej przez ZPUE Elektromontaż Poznań w stacji wielosegmentowej MAMRY przedstawia fot. 4. Fot.4 Rozdzielnica SN DRAWA w stacji wielosegmentowej MAMRY Katalog transformatorowych stacji kontenerowych MAMRY 13

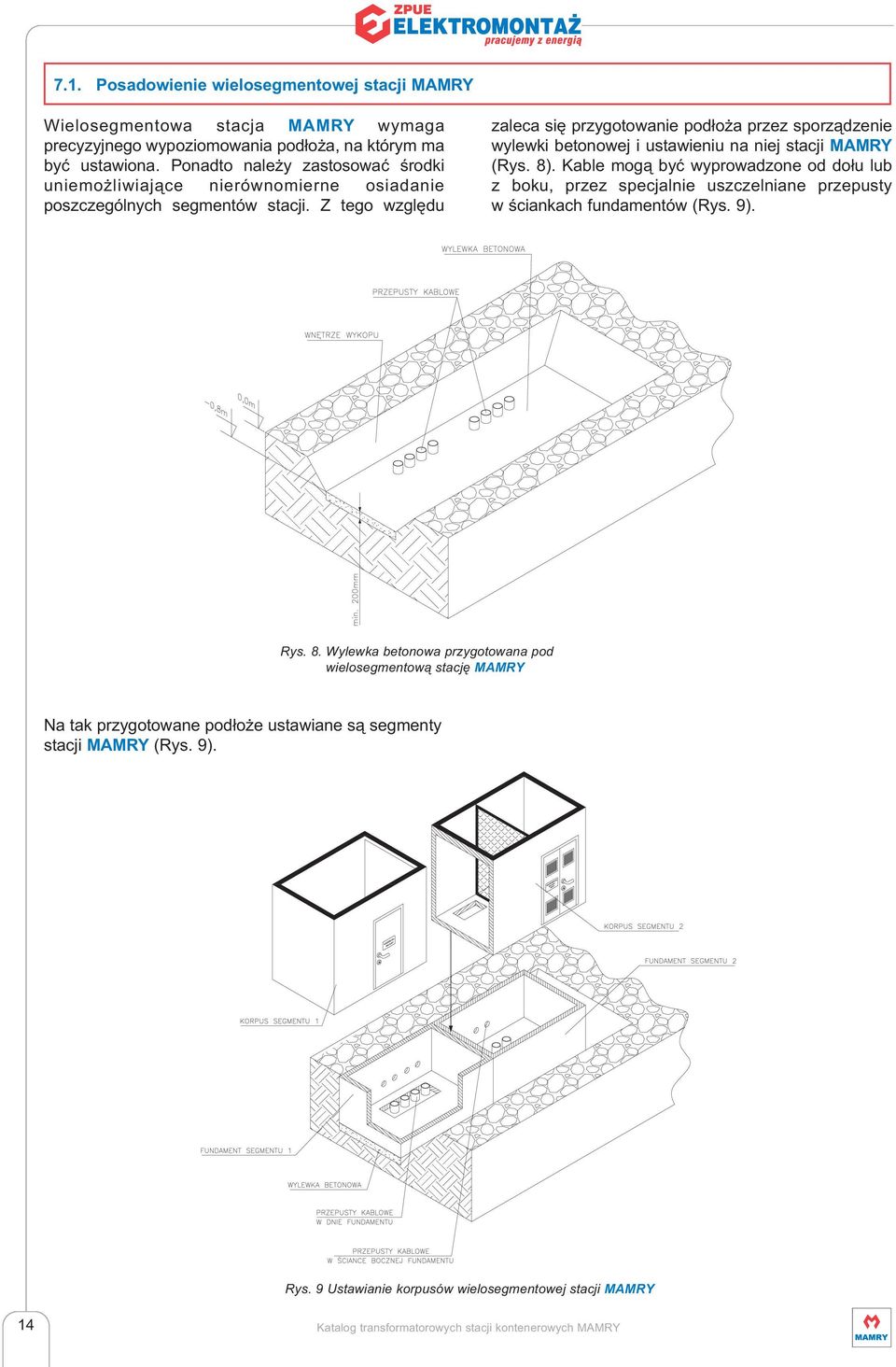

16 7.1. Posadowienie wielosegmentowej stacji MAMRY Wielosegmentowa stacja MAMRY wymaga precyzyjnego wypoziomowania podłoża, na którym ma być ustawiona. Ponadto należy zastosować środki uniemożliwiające nierównomierne osiadanie poszczególnych segmentów stacji. Z tego względu zaleca się przygotowanie podłoża przez sporządzenie wylewki betonowej i ustawieniu na niej stacji MAMRY (Rys. 8). Kable mogą być wyprowadzone od dołu lub z boku, przez specjalnie uszczelniane przepusty w ściankach fundamentów (Rys. 9). Rys. 8. Wylewka betonowa przygotowana pod wielosegmentową stację MAMRY Na tak przygotowane podłoże ustawiane są segmenty stacji MAMRY (Rys. 9). Rys. 9 Ustawianie korpusów wielosegmentowej stacji MAMRY 14 Katalog transformatorowych stacji kontenerowych MAMRY

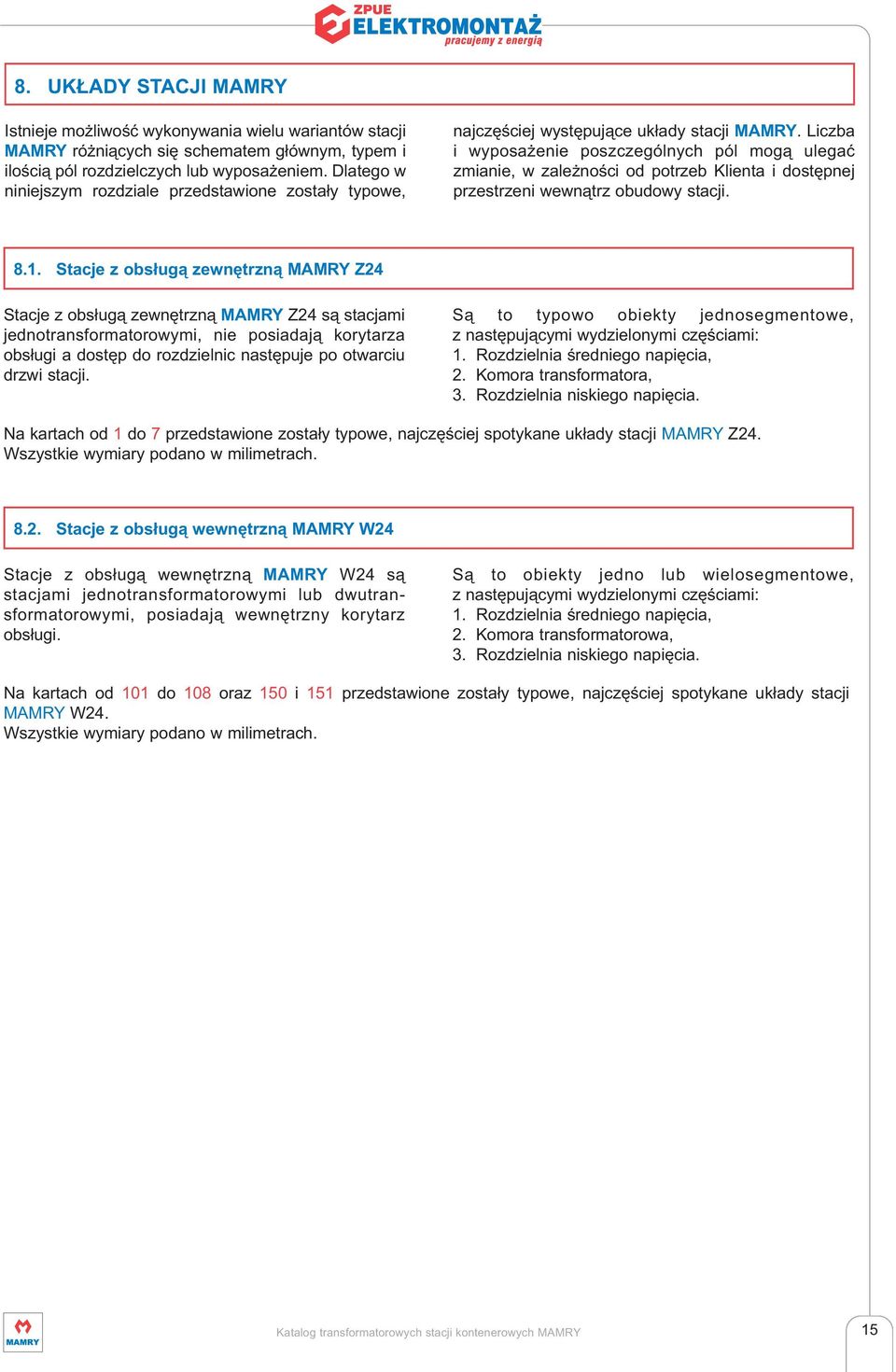

17 8. UKŁADY STACJI MAMRY Istnieje możliwość wykonywania wielu wariantów stacji MAMRY różniących się schematem głównym, typem i ilością pól rozdzielczych lub wyposażeniem. Dlatego w niniejszym rozdziale przedstawione zostały typowe, najczęściej występujące układy stacji MAMRY. Liczba i wyposażenie poszczególnych pól mogą ulegać zmianie, w zależności od potrzeb Klienta i dostępnej przestrzeni wewnątrz obudowy stacji Stacje z obsługą zewnętrzną MAMRY Z24 Stacje z obsługą zewnętrzną MAMRY Z24 są stacjami jednotransformatorowymi, nie posiadają korytarza obsługi a dostęp do rozdzielnic następuje po otwarciu drzwi stacji. Są to typowo obiekty jednosegmentowe, z następującymi wydzielonymi częściami: 1. Rozdzielnia średniego napięcia, 2. Komora transformatora, 3. Rozdzielnia niskiego napięcia. Na kartach od 1 do 7 przedstawione zostały typowe, najczęściej spotykane układy stacji MAMRY Z24. Wszystkie wymiary podano w milimetrach Stacje z obsługą wewnętrzną MAMRY W24 Stacje z obsługą wewnętrzną MAMRY W24 są stacjami jednotransformatorowymi lub dwutran - sformatorowymi, posiadają wewnętrzny korytarz obsługi. Są to obiekty jedno lub wielosegmentowe, z następującymi wydzielonymi częściami: 1. Rozdzielnia średniego napięcia, 2. Komora transformatorowa, 3. Rozdzielnia niskiego napięcia. Na kartach od 101 do 108 oraz 150 i 151 przedstawione zostały typowe, najczęściej spotykane układy stacji MAMRY W24. Wszystkie wymiary podano w milimetrach. Katalog transformatorowych stacji kontenerowych MAMRY 15

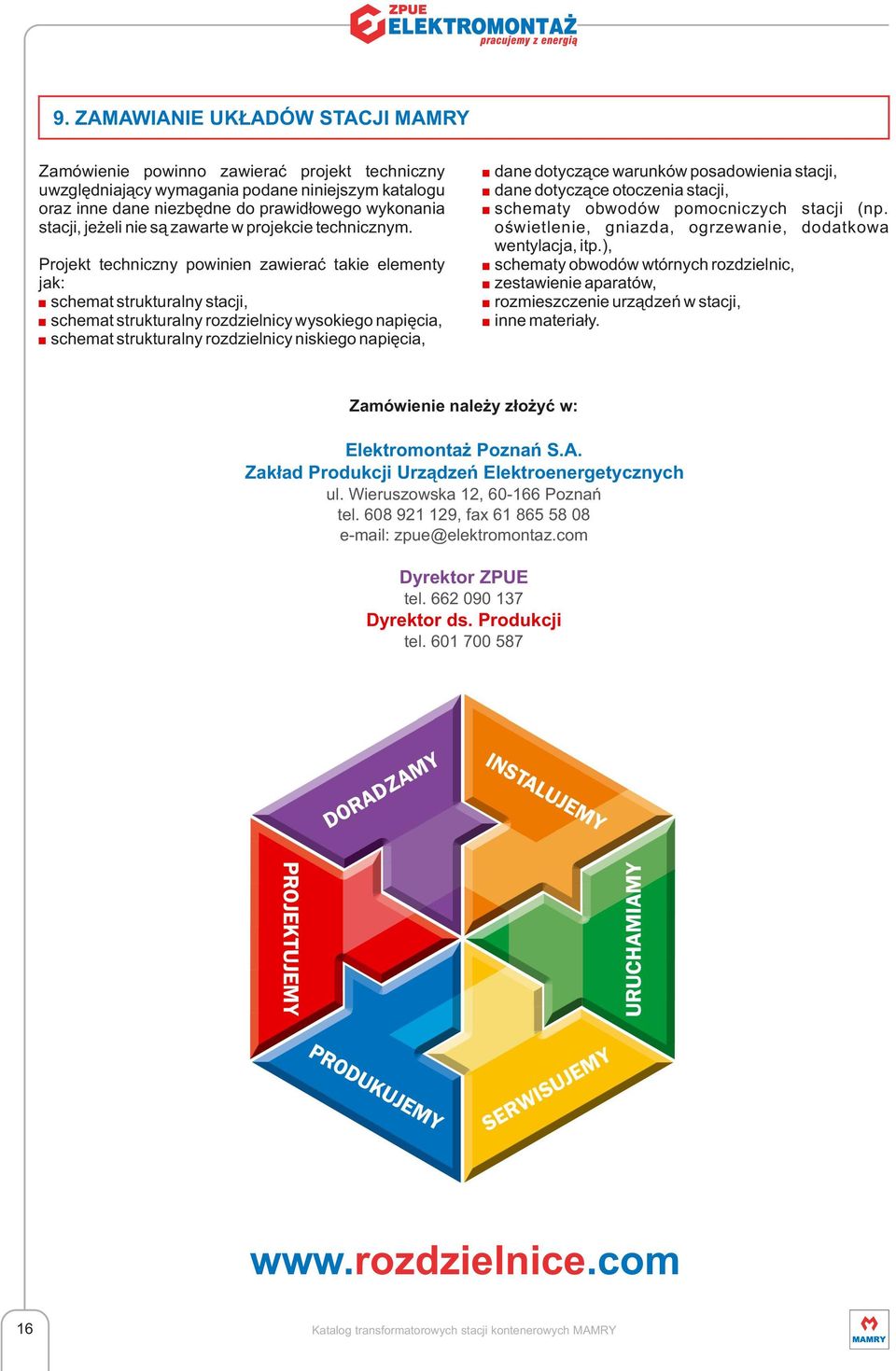

18 9. ZAMAWIANIE UKŁADÓW STACJI MAMRY Zamówienie powinno zawierać projekt techniczny + dane dotyczące warunków posadowienia stacji, uwzględniający wymagania podane niniejszym katalogu + dane dotyczące otoczenia stacji, oraz inne dane niezbędne do prawidłowego wykonania + schematy obwodów pomocniczych stacji (np. stacji, jeżeli nie są zawarte w projekcie technicznym. oświetlenie, gniazda, ogrzewanie, dodatkowa wentylacja, itp.), Projekt techniczny powinien zawierać takie elementy + schematy obwodów wtórnych rozdzielnic, jak: + zestawienie aparatów, + schemat strukturalny stacji, + rozmieszczenie urządzeń w stacji, + schemat strukturalny rozdzielnicy wysokiego napięcia, + inne materiały. + schemat strukturalny rozdzielnicy niskiego napięcia, Zamówienie należy złożyć w: Elektromontaż Poznań S.A. Zakład Produkcji Urządzeń Elektroenergetycznych ul. Wieruszowska 12, Poznań tel , fax zpue@elektromontaz.com Dyrektor ZPUE tel Dyrektor ds. Produkcji tel www. rozdzielnice.com 16 Katalog transformatorowych stacji kontenerowych MAMRY

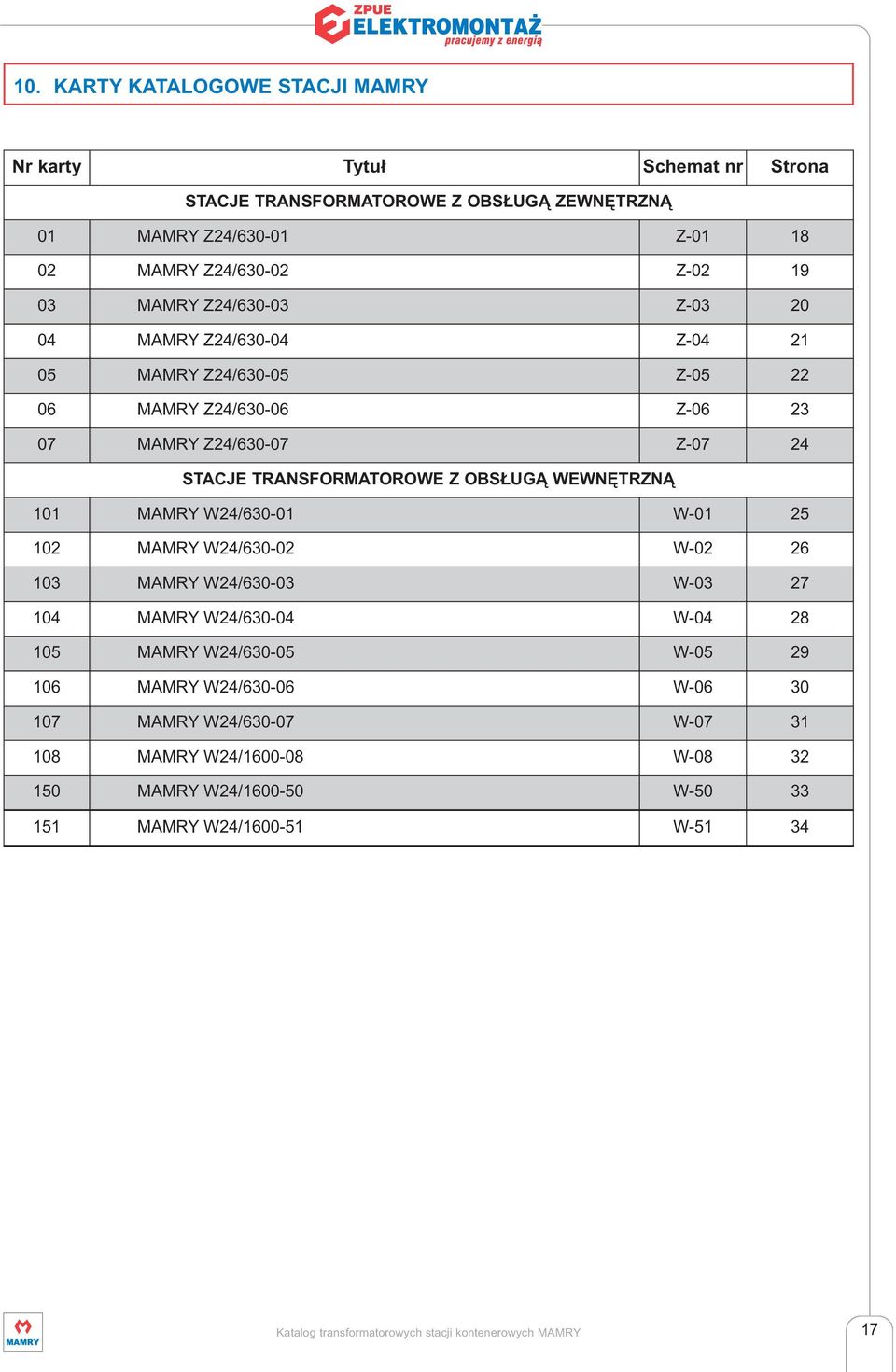

19 10. KARTY KATALOGOWE STACJI MAMRY Nr karty Tytuł Schemat nr Strona STACJE TRANSFORMATOROWE Z OBSŁUGĄ ZEWNĘTRZNĄ 01 MAMRY Z24/ Z MAMRY Z24/ Z MAMRY Z24/ Z MAMRY Z24/ Z MAMRY Z24/ Z MAMRY Z24/ Z MAMRY Z24/ Z STACJE TRANSFORMATOROWE Z OBSŁUGĄ WEWNĘTRZNĄ 101 MAMRY W24/ W MAMRY W24/ W MAMRY W24/ W MAMRY W24/ W MAMRY W24/ W MAMRY W24/ W MAMRY W24/ W MAMRY W24/ W MAMRY W24/ W MAMRY W24/ W Katalog transformatorowych stacji kontenerowych MAMRY 17
20 18 Katalog transformatorowych stacji kontenerowych MAMRY
21 Katalog transformatorowych stacji kontenerowych MAMRY 19

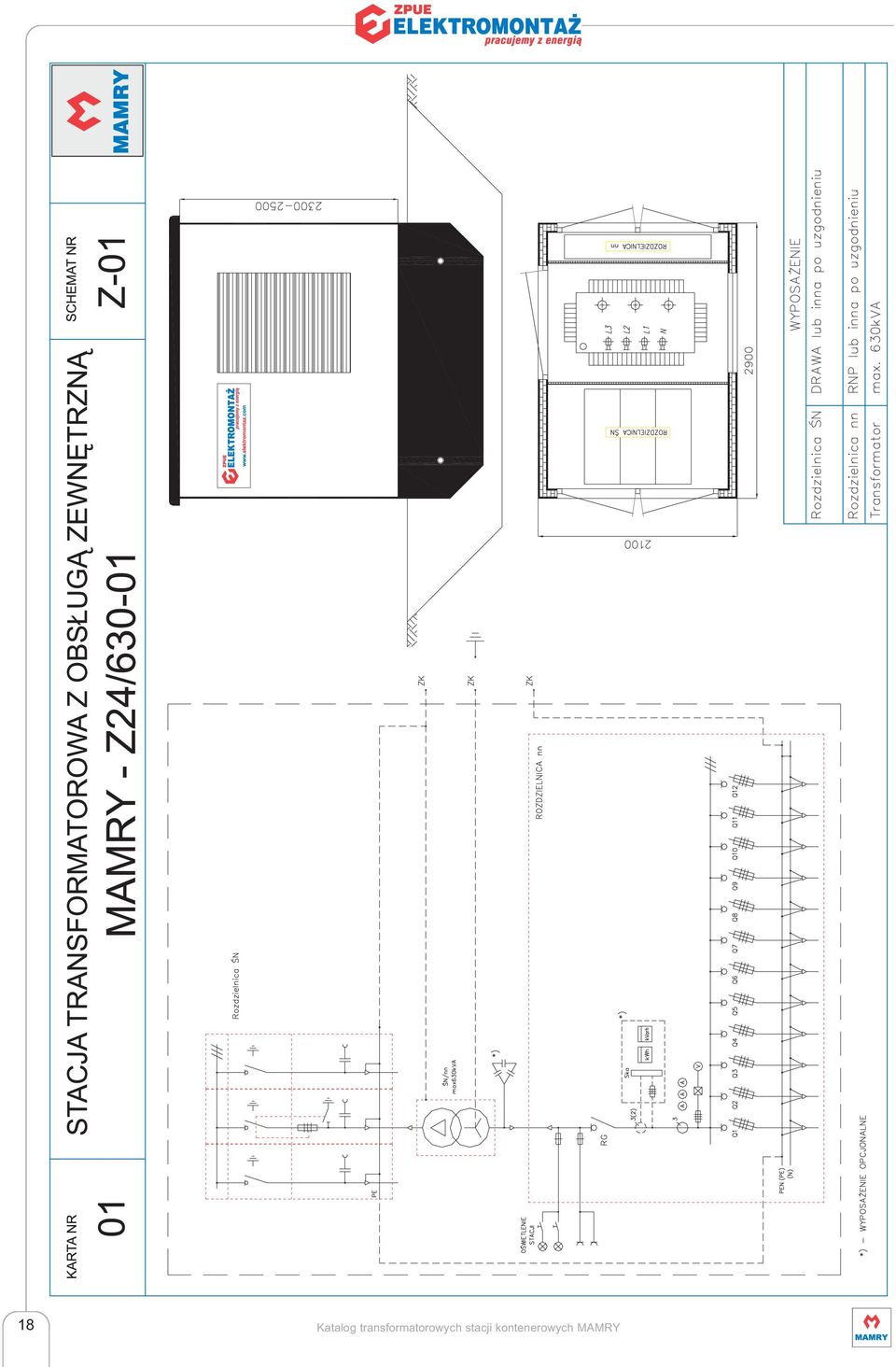

22 KARTA NR STACJA TRANSFORMATOROWA Z OBSŁUGĄ ZEWNĘTRZNĄ SCHEMAT NR 03 MAMRY - Z24/ Z Katalog transformatorowych stacji kontenerowych MAMRY
23 Katalog transformatorowych stacji kontenerowych MAMRY 21
24 22 Katalog transformatorowych stacji kontenerowych MAMRY
25 Katalog transformatorowych stacji kontenerowych MAMRY 23
26 24 Katalog transformatorowych stacji kontenerowych MAMRY
27 Katalog transformatorowych stacji kontenerowych MAMRY 25
28 26 Katalog transformatorowych stacji kontenerowych MAMRY
29 Katalog transformatorowych stacji kontenerowych MAMRY 27
30 28 Katalog transformatorowych stacji kontenerowych MAMRY
31 Katalog transformatorowych stacji kontenerowych MAMRY 29
32 30 Katalog transformatorowych stacji kontenerowych MAMRY
33 Katalog transformatorowych stacji kontenerowych MAMRY 31
34 32 Katalog transformatorowych stacji kontenerowych MAMRY
35 Katalog transformatorowych stacji kontenerowych MAMRY 33
36 34 Katalog transformatorowych stacji kontenerowych MAMRY
37 Katalog transformatorowych stacji kontenerowych MAMRY 35
38 36 Katalog transformatorowych stacji kontenerowych MAMRY
39 Opracowanie: Elektromontaż Poznań S.A. ul. Wieruszowska 12/ Poznań Kopiowanie katalogu w całości, jak i we fragmentach zabronione. Rozwiązania konstrukcyjne prawnie chronione. Zastrzegamy sobie prawo do zmian wynikających z postępu technicznego. Wydanie IV Poznań, maj 2011r.
40 Elektromontaż Poznań S.A. Zakład Produkcji Urządzeń Elektroenergetycznych ul. Wieruszowska Poznań tel fax Dyrektor ZPUE tel Dyrektor ds. Produkcji tel www. rozdzielnice.com
