ormaset-p Reliable innovation. Personal solutions. Stacje transformatorowe z obsługą z zewnątrz Do 24 kv -630 kva

Transkrypt

1 Reliable innovation. Personal solutions.

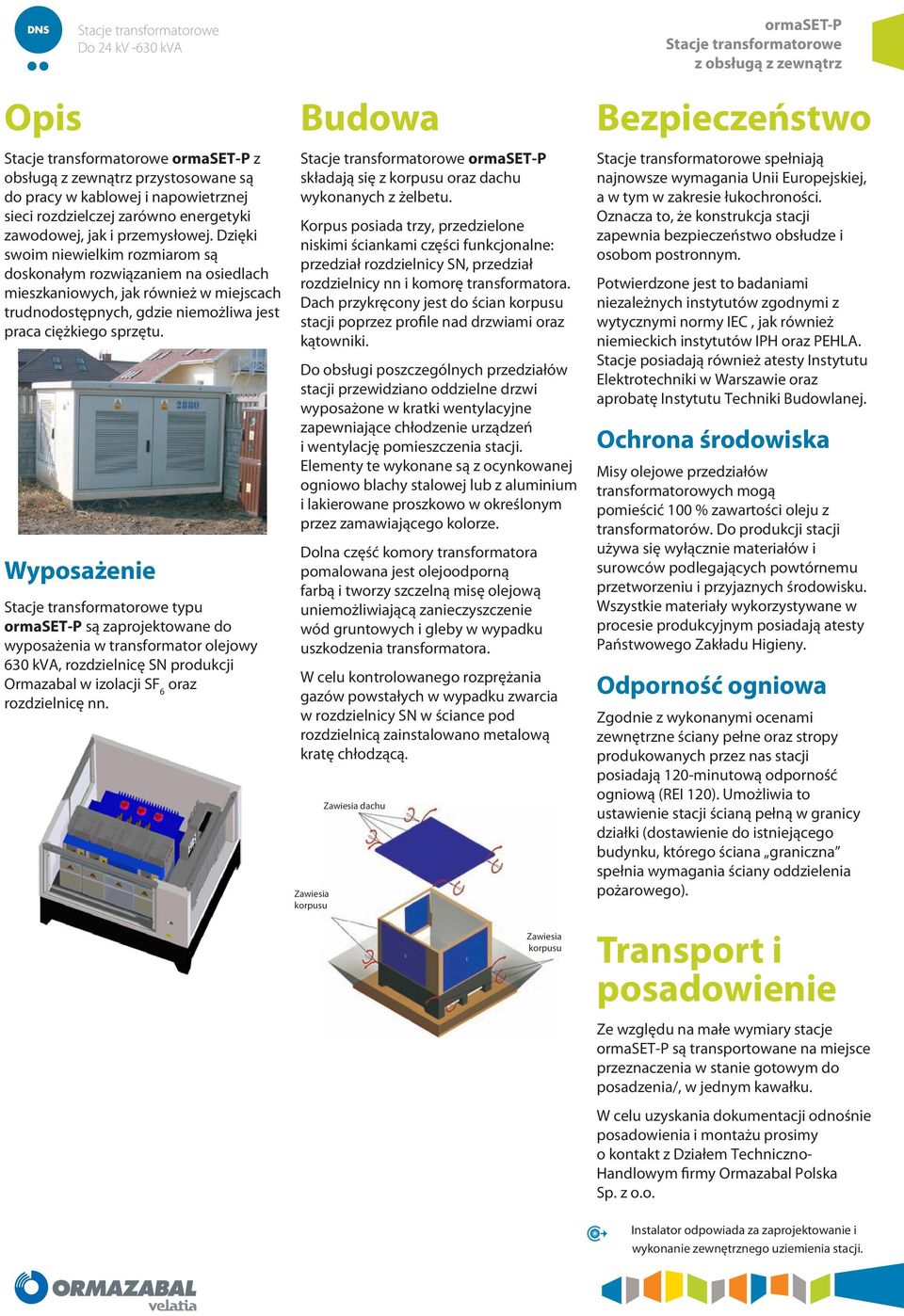

2 Opis z obsługą z zewnątrz przystosowane są do pracy w kablowej i napowietrznej sieci rozdzielczej zarówno energetyki zawodowej, jak i przemysłowej. Dzięki swoim niewielkim rozmiarom są doskonałym rozwiązaniem na osiedlach mieszkaniowych, jak również w miejscach trudnodostępnych, gdzie niemożliwa jest praca ciężkiego sprzętu. Wyposażenie typu są zaprojektowane do wyposażenia w transformator olejowy 630 kva, rozdzielnicę SN produkcji Ormazabal w izolacji SF 6 oraz rozdzielnicę nn. Budowa składają się z korpusu oraz dachu wykonanych z żelbetu. Korpus posiada trzy, przedzielone niskimi ściankami części funkcjonalne: przedział rozdzielnicy SN, przedział rozdzielnicy nn i komorę transformatora. Dach przykręcony jest do ścian korpusu stacji poprzez profile nad drzwiami oraz kątowniki. Do obsługi poszczególnych przedziałów stacji przewidziano oddzielne drzwi wyposażone w kratki wentylacyjne zapewniające chłodzenie urządzeń i wentylację pomieszczenia stacji. Elementy te wykonane są z ocynkowanej ogniowo blachy stalowej lub z aluminium i lakierowane proszkowo w określonym przez zamawiającego kolorze. Dolna część komory transformatora pomalowana jest olejoodporną farbą i tworzy szczelną misę olejową uniemożliwiającą zanieczyszczenie wód gruntowych i gleby w wypadku uszkodzenia transformatora. W celu kontrolowanego rozprężania gazów powstałych w wypadku zwarcia w rozdzielnicy SN w ściance pod rozdzielnicą zainstalowano metalową kratę chłodzącą. Zawiesia korpusu Zawiesia dachu Zawiesia korpusu Bezpieczeństwo spełniają najnowsze wymagania Unii Europejskiej, a w tym w zakresie łukochroności. Oznacza to, że konstrukcja stacji zapewnia bezpieczeństwo obsłudze i osobom postronnym. Potwierdzone jest to badaniami niezależnych instytutów zgodnymi z wytycznymi normy IEC, jak również niemieckich instytutów IPH oraz PEHLA. Stacje posiadają również atesty Instytutu Elektrotechniki w Warszawie oraz aprobatę Instytutu Techniki Budowlanej. Ochrona środowiska Misy olejowe przedziałów transformatorowych mogą pomieścić 100 % zawartości oleju z transformatorów. Do produkcji stacji używa się wyłącznie materiałów i surowców podlegających powtórnemu przetworzeniu i przyjaznych środowisku. Wszystkie materiały wykorzystywane w procesie produkcyjnym posiadają atesty Państwowego Zakładu Higieny. Odporność ogniowa Zgodnie z wykonanymi ocenami zewnętrzne ściany pełne oraz stropy produkowanych przez nas stacji posiadają 120-minutową odporność ogniową (REI 120). Umożliwia to ustawienie stacji ścianą pełną w granicy działki (dostawienie do istniejącego budynku, którego ściana graniczna spełnia wymagania ściany oddzielenia pożarowego). Transport i posadowienie Ze względu na małe wymiary stacje są transportowane na miejsce przeznaczenia w stanie gotowym do posadzenia/, w jednym kawałku. W celu uzyskania dokumentacji odnośnie posadowienia i montażu prosimy o kontakt z Działem Techniczno- Handlowym firmy Ormazabal Polska Sp. z o.o. Instalator odpowiada za zaprojektowanie i wykonanie zewnętrznego uziemienia stacji.

3 Dane techniczne Zakres 173 : 1730 mm szerokości 210: 2100 mm szerokości 173/ / /290 Wymiary i masa 173 / 210 / 210 / Szerokość [mm] Długość [mm]* Głębokość [mm] Wysokość [mm] Wysokość nad powierzchnią gruntu [mm] Masa obudowy [t] Masa dachu [t] System obudów typu charakteryzuje się elestycznością, która umożliwia dostosowanie wymiarów do potrzeb Klienta. (*) Inne wymiary do uzgodnienia. Wyposażenie elektryczne typu zaprojektowano do wyposażenia w rozdzielnicę SN typu CGMCOSMOS lub GA- GAE w izolacji SF6 produkcji Ormazabal do 24kV. 173 / 210 / 210 / Typowa konfiguracja rozdzielnicy SN 2LP 3LP 3LP Rozdzielnica nn / 8 16 / 13 / 9 Transformator (olejowy) [kva max] (#) Odnosi się do rozdzielnicy izolowanej gazem SF 6 typu CGMCOSMOS produkcji Ormazabal do 24kV. W celu wyposażenia w inne systemy rozdzielnic np. GA-GAE prosimy o kontakt z Ormazabal. Uwaga: Dla innych konfiguracji prosimy o kontakt z Ormazabal. Gdzie: L = Pole modularne/ Pole liniowe P = Pole modularne/ Pole transformatorowe z bezpiecznikami

4 Typowa konfiguracja 210/ / /283

5 Rozwiązania modułowe System obudów stacji typu pozwala na wykonywanie systemów zasilania wykorzystujących dwa transformatory dystrybucyjne i dwie rozdzielnice SN. Posadowienie kilku budynków obok siebie wymaga wcześniejszego wykonania odpowiednio wypoziomowanych ław fundamentowych w celu eliminacji ich tzw. klawiszowania. Po posadowieniu połączenia pomiędzy budynkami są uszczelniane, a na złączeniach dachów wykonywane są obróbki blacharskie. Przykładowe rozwiązania modułowe, złożone ze stacji PF-P i : Dach niski nachylony, kąt nachylenia 1 Adaptacja do otoczenia Dachy W celu dostosowania wyglądu stacji do otoczenia oferujemy różne warianty dachów stacji. Standardowo stacja przykryta jest dachem czterospadowym niskim wykonanym z jednego elementu betonowego, który pomalowany jest farbą wodoodporną. W przypadku dachu dwuspadowego lub czterospadowego na płycie betonowej zabudowana jest konstrukcja dachu spadzistego pokryta w zależności od wymagań klienta gontem bitumicznym, dachówką ceramiczną lub blachodachówką. Dach dwuspadowy, kąt nachylenia 27 Dach czterospadowy; kąt nachylenia: 27 Kolory Standardowe kolory pokazane są obok (inne kolory dostępne są na zamówienie). Drzwi i dach Fasada RAL 1013 RAL 9003 RAL 7032 RAL 8014 X X X RAL 3003 X X X RAL 5005 X X X RAL 6016 X X X Rynny: szare lub brązowe

6 CA-343-PL-1306 Ormazabal Polska Dział Techniczno-Handlowy Tel. : Fax:
