Specyfikacja techniczna miejskich stacji transformatorowych podziemnych 15/0,4 kv (bez transformatorów).

Transkrypt

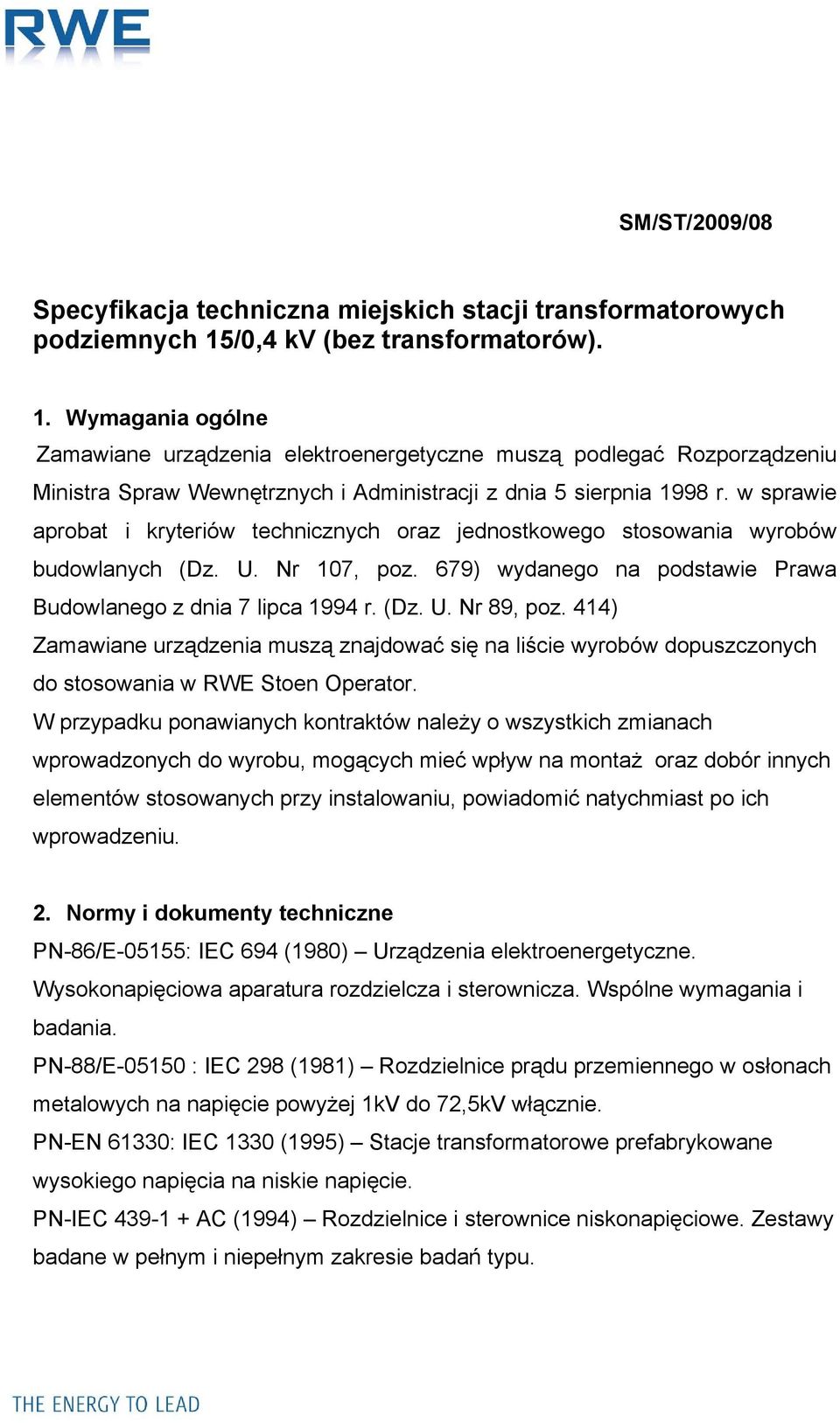

1 SM/ST/2009/08 Specyfikacja techniczna miejskich stacji transformatorowych podziemnych 15/0,4 kv (bez transformatorów). 1. Wymagania ogólne Zamawiane urządzenia elektroenergetyczne muszą podlegać Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 5 sierpnia 1998 r. w sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyrobów budowlanych (Dz. U. Nr 107, poz. 679) wydanego na podstawie Prawa Budowlanego z dnia 7 lipca 1994 r. (Dz. U. Nr 89, poz. 414) Zamawiane urządzenia muszą znajdować się na liście wyrobów dopuszczonych do stosowania w RWE Stoen Operator. W przypadku ponawianych kontraktów należy o wszystkich zmianach wprowadzonych do wyrobu, mogących mieć wpływ na montaż oraz dobór innych elementów stosowanych przy instalowaniu, powiadomić natychmiast po ich wprowadzeniu. 2. Normy i dokumenty techniczne PN-86/E-05155: IEC 694 (1980) Urządzenia elektroenergetyczne. Wysokonapięciowa aparatura rozdzielcza i sterownicza. Wspólne wymagania i badania. PN-88/E : IEC 298 (1981) Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie powyżej 1kV do 72,5kV włącznie. PN-EN 61330: IEC 1330 (1995) Stacje transformatorowe prefabrykowane wysokiego napięcia na niskie napięcie. PN-IEC AC (1994) Rozdzielnice i sterownice niskonapięciowe. Zestawy badane w pełnym i niepełnym zakresie badań typu.

2 PN-92/E : idt IEC 529 (1989) Obudowy urządzeń elektrotechnicznych. Stopnie ochrony. PN-EN 50187:2002 Przedziały wypełnione gazem. Rozdzielnice prądu przemiennego na napięcie wyższe od 1kV do 52kV włącznie. PN-EN 60298:2000/A11:2002(U) - Rozdzielnice prądu przemiennego na napięcie wyższe od 1kV do 52kV włącznie. PN-EN :2005(U) Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 200: Rozdzielnice prądu przemiennego na napięcie wyższe od 1kV do 52kV włącznie. PN-IEC 60466:2000 Rozdzielnice prądu przemiennego w osłonach izolacyjnych na napięcie znamionowe wyższe niż 1kV do 38kV włącznie. Należy wykorzystywać te wersje norm, które obowiązują w chwili składania dokumentów przetargowych. W przypadku gdy wymagania podane w niniejszej dokumentacji są bardziej rygorystyczne od wymagań zawartych w powyższych normach to należy wówczas stosować się do wymagań zawartych w niniejszej dokumentacji. Terminy używane w niniejszej dokumentacji są zgodne z definicjami Międzynarodowego Słownika Elektrotechnicznego IEC 50 oraz wyżej wymienionych norm. W przypadku użycia określeń, które nie są zdefiniowane w publikacjach IEC, w PN podane jest odpowiednie objaśnienie. Ponadto stosować normy wymienione w załącznikach : 1. specyfikacja techniczna rozdzielnic SN w izolacji SF6 2. specyfikacja techniczna rozdzielnic 0,4 kv dla transformatora do 630 kva 3. specyfikacja techniczna kabli elektroenergetycznych średniego napięcia o izolacji wykonanej z polietylenu usieciowanego. 5. specyfikacja techniczna kabli elektroenergetycznych niskiego napięcia o izolacjiz polietylenu usieciowanego i powłoce z polwinitu 3. Parametry znamionowe sieci 15 kv Napięcie deklarowane sieci Częstotliwość znamionowa Poziom izolacji Un = 15,75 kv f = 50 Hz 38/95 kv

3 Punkt neutralny uziemiony przez rezystor 18Ω Prądy zwarcia: - jednofazowego 1 Fiz In 400 A wył. po czasie t < 0,5 s - trójfazowego zwarcia 3 Fiz In 10 ka wył. po czasie t < 1 s Układ ochrony od porażeń uziemienie 4. Wymagania techniczne i konstrukcyjne. Dostarczona stacja musi być wyposażona w rozdzielnice SN i nn, mosty kablowe łączące rozdzielnice SN i nn z transformatorem, dostosowane do przepustów typu Euromold, sygnalizator przepływu prądu zwarcia zamontowany na zewnątrz obudowy stacji i system asekuracji pracowników obsługujących podziemne stacje. Obudowę stacji stanowi odlew z betonu o wymiarach nie większych niż: 1. wysokość - 3,50 m 2. długość - 5,00 m 3. szerokość - 3,50 m Waga skorupy nie może przekroczyć kg. Stopień ochrony IP 33 Budynek stacji powinien być wykonany z żelbetonu min. B 30 jako jednolity odlew (dno i wszystkie cztery ściany). Całość powierzchni zewnętrznej powinna być pokryta dodatkowo dwoma warstwami środka zabezpieczającego przed przenikaniem wilgoci. Podłoga stacji powinna być podniesiona min. 30cm ponad dnem stacji. Przestrzeń pomiędzy podłogą, a dnem stacji stanowi zbiornik wody powstającej w wyniku kondensacji pary wodnej lub wody opadowej w przypadku pracy w stacji przy otwartym włazie podczas opadów atmosferycznych. Do tej przestrzeni powinna być podłączona instalacja odprowadzająca wodę przez specjalne zawory zwrotne. Króćce instalacji odprowadzającej wodę należy podłączyć do kanalizacji deszczowej. Wejście do stacji poprzez zamykany właz. Właz do stacji powinien być przystosowany do zamków stosowanych w RWE Stoen Operator.

4 Montaż transformatora poprzez klatkę schodową po zdemontowaniu schodów. Wentylacja komory transformatorowej poprzez otwory wentylacyjne umieszczone w suficie. Wszystkie elementy zbrojenia oraz elementy metalowe nie będące pod napięciem powinny być podłączone do wspólnej szyny wyrównawczej potencjału, która ma mieć połączenie z uziemieniem zewnętrznym stacji. Transformator powinien być ustawiony na szynach nad szczelną misą olejową, zapewniającą pełną wodo- i olejo-szczelność w obu kierunkach. Misa olejowa powinna pomieścić min. 100% zawartości oleju z transformatora. Do przeprowadzenia kabli SN, nn i uziemienia powinny być zastosowane przepusty kablowe wodo- i gazo-szczelne. Wszystkie metalowe elementy konstrukcyjne powinny być wykonane z aluminium Lakierowanego proszkowo lub ze stali ocynkowanej ogniowo. System asekuracji pracowników obsługujących podziemne stacje składa się z punktu kotwiczącego (konstrukcji wsporczej) zamontowanego na obudowie stacji transformatorowej w pobliżu włazu oraz żurawika IKAR AASS-1. Wyposażenie stacji musi być zgodne z aktualnym katalogiem urządzeń dopuszczonych do stosowania w RWE Stoen Operator. 5. Próby Próba typu - protokół z próby do wglądu Próba wyrobu protokół z próby załączony do każdej stacji Próba odbiorcza protokół odbioru w miejscu dostawy. 6. Dokumentacja techniczna. Dokumentacja w języku polskim. Ogólny opis z rysunkami techniczno-budowlanymi. 7. Warunki gwarancyjne. Dostawca gwarantuje, że wyprodukowany przez niego przedmiot dostawy jest bez wad produkcyjnych i materiałowych. Okres gwarancji wynosi minimum 36 miesięcy od daty dostawy.

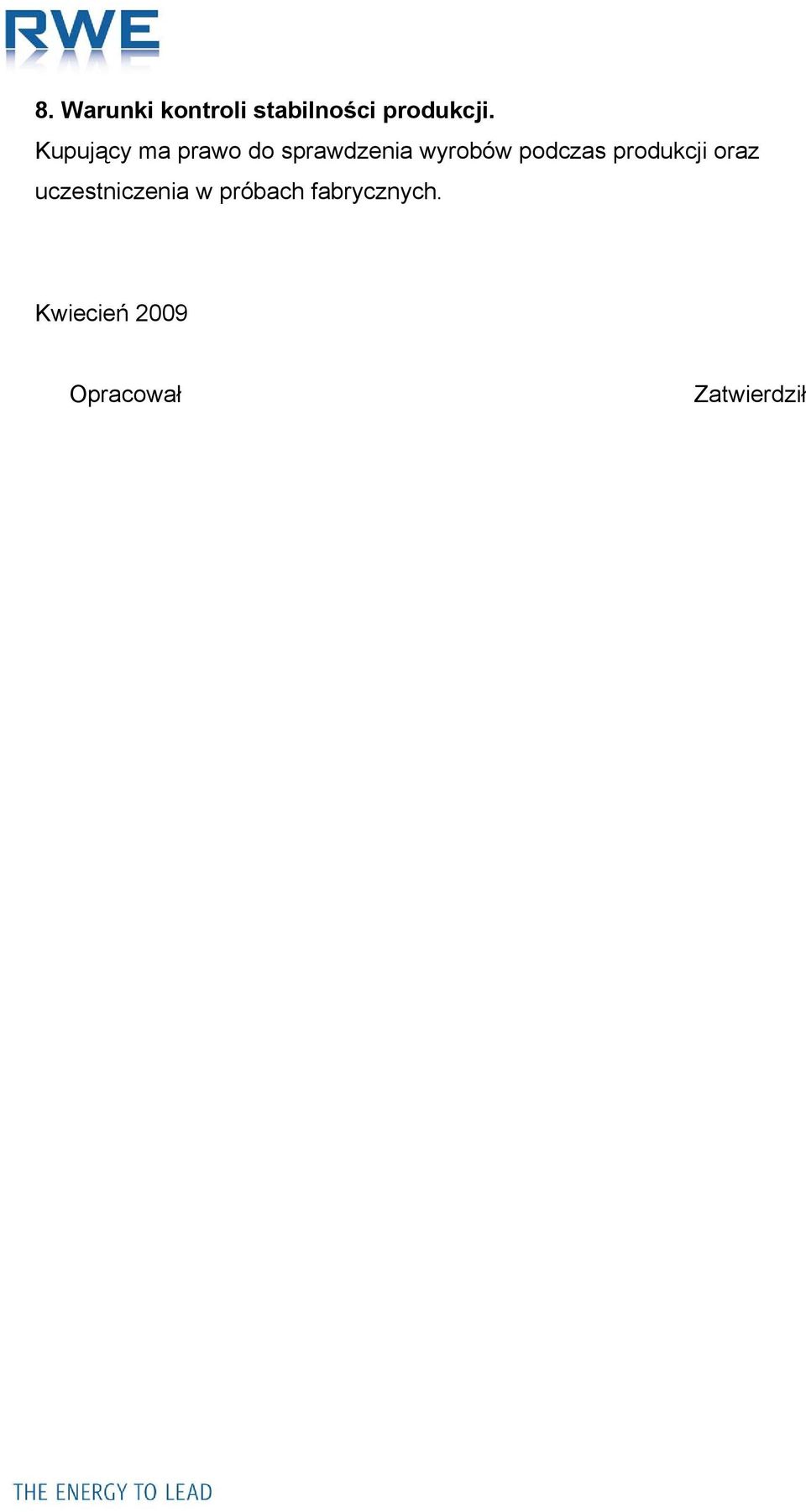

5 8. Warunki kontroli stabilności produkcji. Kupujący ma prawo do sprawdzenia wyrobów podczas produkcji oraz uczestniczenia w próbach fabrycznych. Kwiecień 2009 Opracował Zatwierdził
