5 SZAFY STEROWANIA OŚWIETLENIEM ULICZNYM według EO Sopot SO/EO 001(004)2011 5

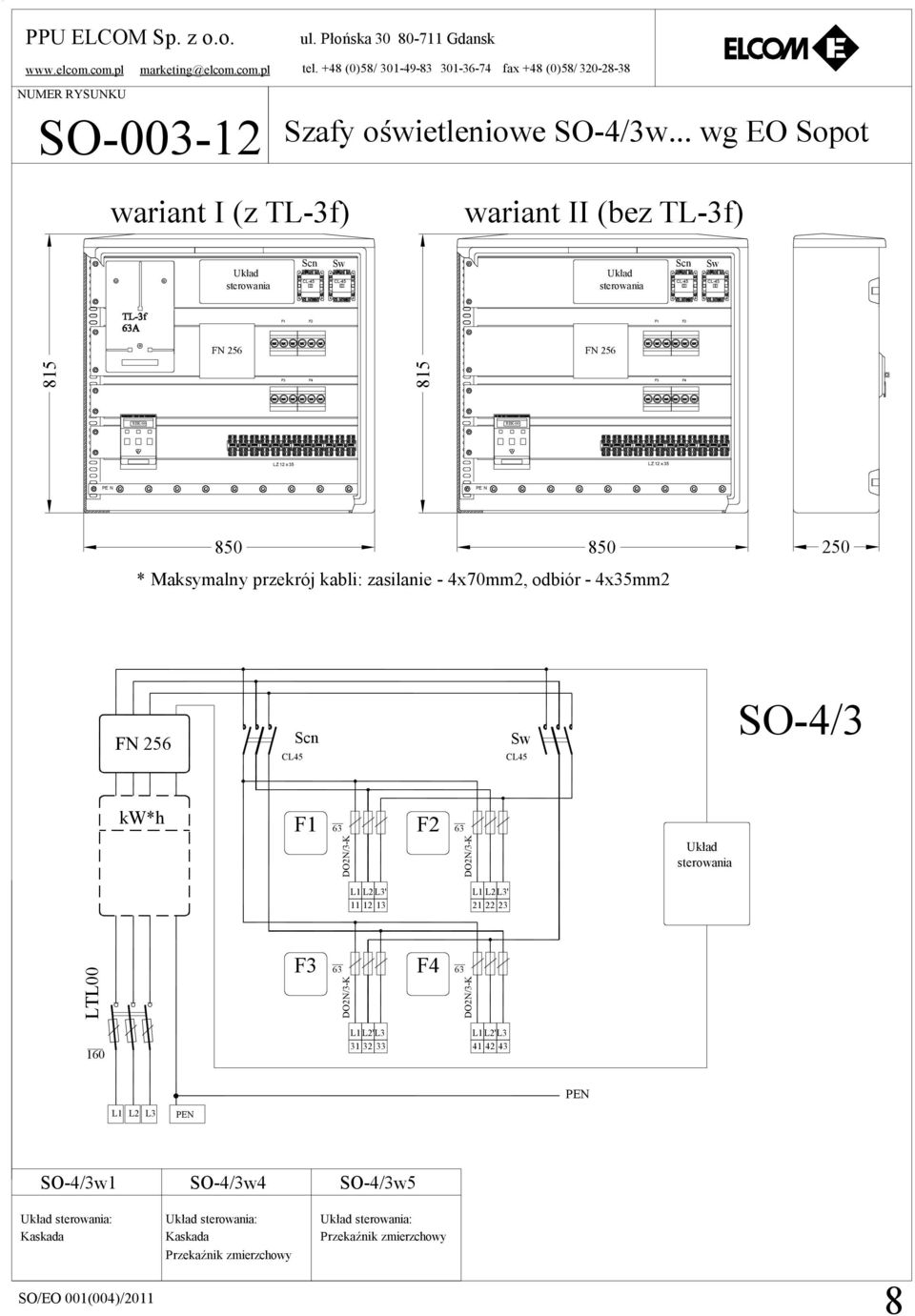

6

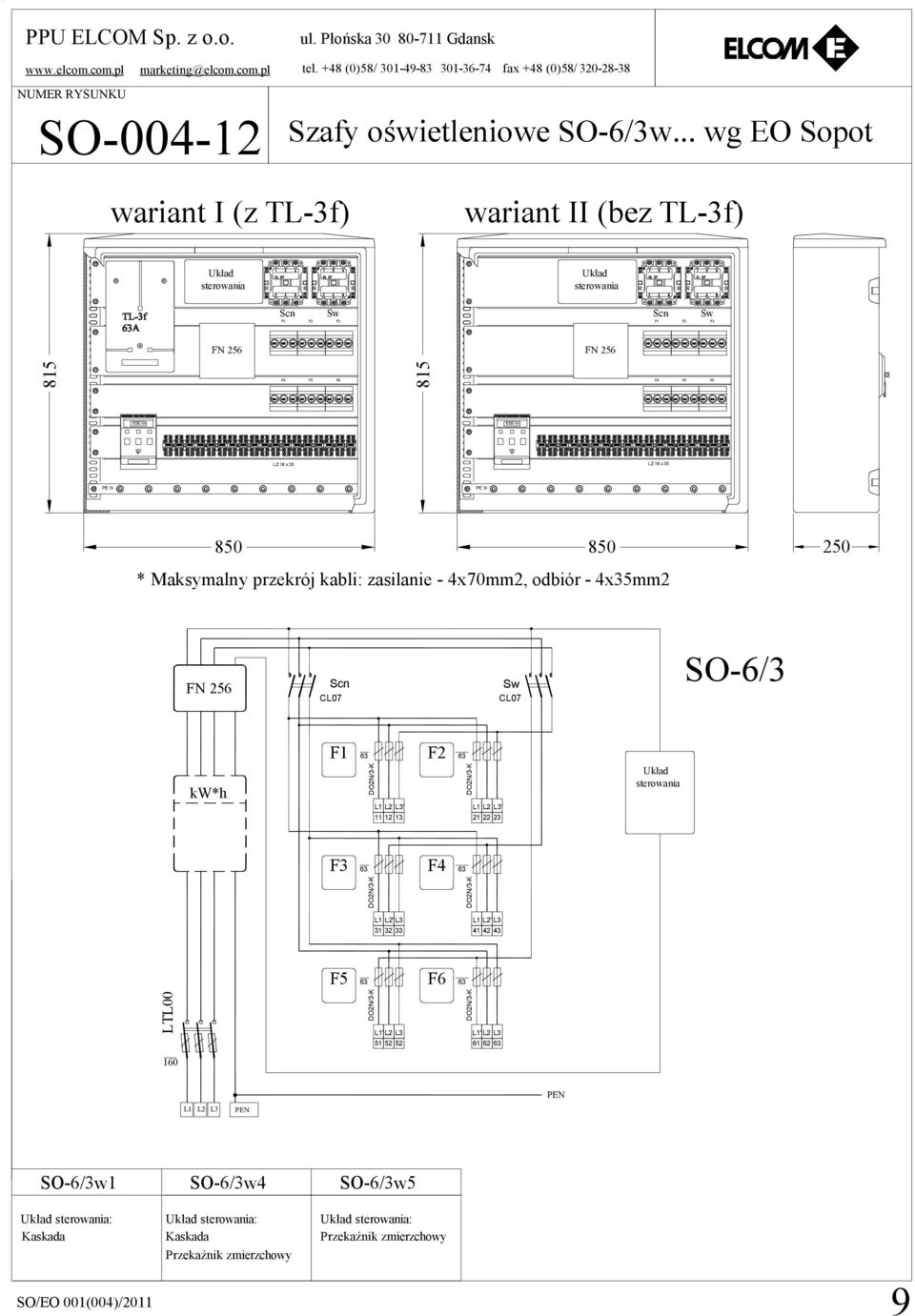

7 Szafy oświetlenia ulicznego SO. Szafy SO służą do sterowania ulicznymi obwodami oświetleniowymi w sieciach kablowych oraz liniach napowietrznych. Wykonane mogą być w wersjach jako: 1. kablowe (posadowione na fundamencie) 2. napowietrzne (zawieszone na słupie). Ilość obwodów oświetlenia jest określona zgodnie z wymogami zamawiającego. Szafy mogą być wyposażone w układ sterowania oświetleniem całonocnym i wieczornym, w sieciach jedno- lub trójfazowych. Na kartach katalogowych przedstawiono typowe rozwiązania szaf oświetleniowych wolnostojących (na fundament betonowy) oraz szafkę oświetleniową w wykonaniu na słup (typowa dla EO Sopot). Dla wykonań wolnostojących zapewniamy pełen asortyment prefabrykowanych fundamentów. Szafy wykonane są na bazie obudów z kompozytu poliestrowo-szklanego. Parametry techniczne Znamionowe napięcie robocze 50 Hz U nr 230/400 V Znamionowe napięcie izolacji U ni 660 V Znamionowy prąd ciągły I nz A Stopień ochrony zapewniany przez obudowę IP 34D Liczba pól odpływowych 1-10 Przy zastosowaniu aparatury małogabarytowej D02 i obudowy E-6 Maksymalne przekroje przewodów przyłączeniowych Zasilanie mm 2 70 lub 150 (przy zastosowaniu rozłącznika LTL00 lub LTL1) Obwody oświetlenia mm 2 35 (przy zastosowaniu większych złączek do 95mm 2 ) Oznaczenia katalogowe dla SO w obudowie z kompozytu poliestrowo szklanego: SO - x / x. w x.. Wersja układu sterowania dla EZO Sopot Ilość faz w obwodach oświetlenia 1 obwody 1-fazowe 3 obwody 3-fazowe Ilość pól odpływowych Przykład: SO-4/3w4 - Szafa oświetlenia ulicznego SO, cztery obwody trójfazowe, układ sterowania w wersji 4 wg EO Sopot (kaskada, przekaźnik zmierzchowy) - typ zastosowanej aparatury wg karty katalogowej lub specyfikacji klienta. SO/EO 001(004)/2011 7

8 PPU ELCOM Sp. z o.o. ul. Płońska Gdansk marketing@elcom.com.pl tel. +48 (0)58/ fax +48 (0)58/ NUMER RYSUNKU SO Szafy oświetleniowe SO-4/3w... wg EO Sopot wariant I (z TL-3f) wariant II (bez TL-3f) Układ sterowania Scn CL-45 Sw CL-45 Układ sterowania Scn CL-45 Sw CL-45 F1 F2 F1 F2 FN 256 FN F3 F4 815 F3 F4 RBK-00 RBK-00 LZ 12 x 35 LZ 12 x 35 PE N PE N * Maksymalny przekrój kabli: zasilanie - 4x70mm2, odbiór - 4x35mm2 FN 256 CL45 Scn Sw CL45 SO-4/3 kw*h F1 F2 Układ sterowania L1 L2L3' L1 L2L3' LTL00 F3 F4 160 L1 L2'L L1 L2'L PEN L1 L2 L3 PEN SO-4/3w1 SO-4/3w4 SO-4/3w5 Układ sterowania: Kaskada Układ sterowania: Kaskada Przekaźnik zmierzchowy Układ sterowania: Przekaźnik zmierzchowy SO/EO 001(004)/2011 8

9 PPU ELCOM Sp. z o.o. marketing@elcom.com.pl NUMER RYSUNKU SO ul. Płońska Gdansk tel. +48 (0)58/ fax +48 (0)58/ Szafy oświetleniowe SO-6/3w... wg EO Sopot wariant I (z TL-3f) wariant II (bez TL-3f) Układ sterowania Układ sterowania Scn F1 F2 Sw F3 Scn F1 F2 Sw F3 FN 256 FN F4 F5 F6 815 F4 F5 F6 RBK-00 RBK-00 LZ 18 x 35 LZ 18 x 35 PE N PE N * Maksymalny przekrój kabli: zasilanie - 4x70mm2, odbiór - 4x35mm2 250 FN 256 Scn CL07 Sw CL07 SO-6/3 kw*h F1 L1 L2 L3' F2 L1 L2 L3' Układ sterowania F3 F4 L1 L2' L L1 L2' L F5 F6 LTL00 L1' L2 L L1' L2 L L1 L2 L3 PEN PEN SO-6/3w1 SO-6/3w4 SO-6/3w5 Układ sterowania: Kaskada Układ sterowania: Kaskada Przekaźnik zmierzchowy Układ sterowania: Przekaźnik zmierzchowy SO/EO 001(004)/2011 9

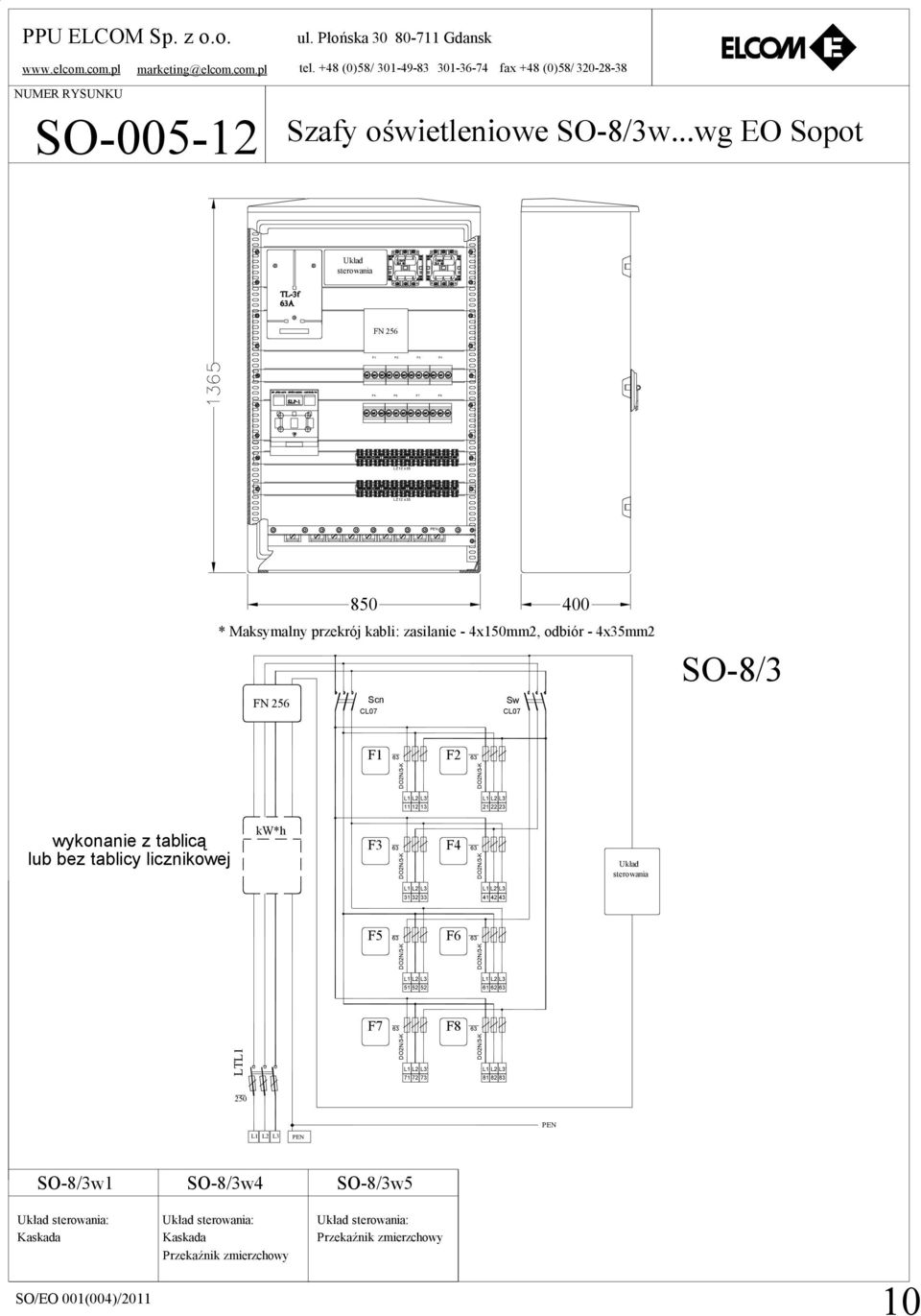

10 PPU ELCOM Sp. z o.o. marketing@elcom.com.pl NUMER RYSUNKU SO ul. Płońska Gdansk tel. +48 (0)58/ fax +48 (0)58/ Szafy oświetleniowe SO-8/3w...wg EO Sopot Układ sterowania FN 256 F1 F2 F3 F4 F5 F6 F7 F8 LZ 12 x 35 LZ 12 x 35 PEN * Maksymalny przekrój kabli: zasilanie - 4x150mm2, odbiór - 4x35mm2 FN 256 Scn CL07 Sw CL07 SO-8/3 F1 F2 L1 L2 L3' L1 L2 L3' wykonanie z tablicą lub bez tablicy licznikowej kw*h F3 F4 Układ sterowania L1 L2' L3 L1 L2' L F5 F6 L1' L2 L3 L1' L2 L LTL1 F7 L1 L2 L3' F8 L1 L2 L3' L1 L2 L3 PEN PEN SO-8/3w1 SO-8/3w4 SO-8/3w5 Układ sterowania: Kaskada Układ sterowania: Kaskada Przekaźnik zmierzchowy Układ sterowania: Przekaźnik zmierzchowy SO/EO 001(004)/

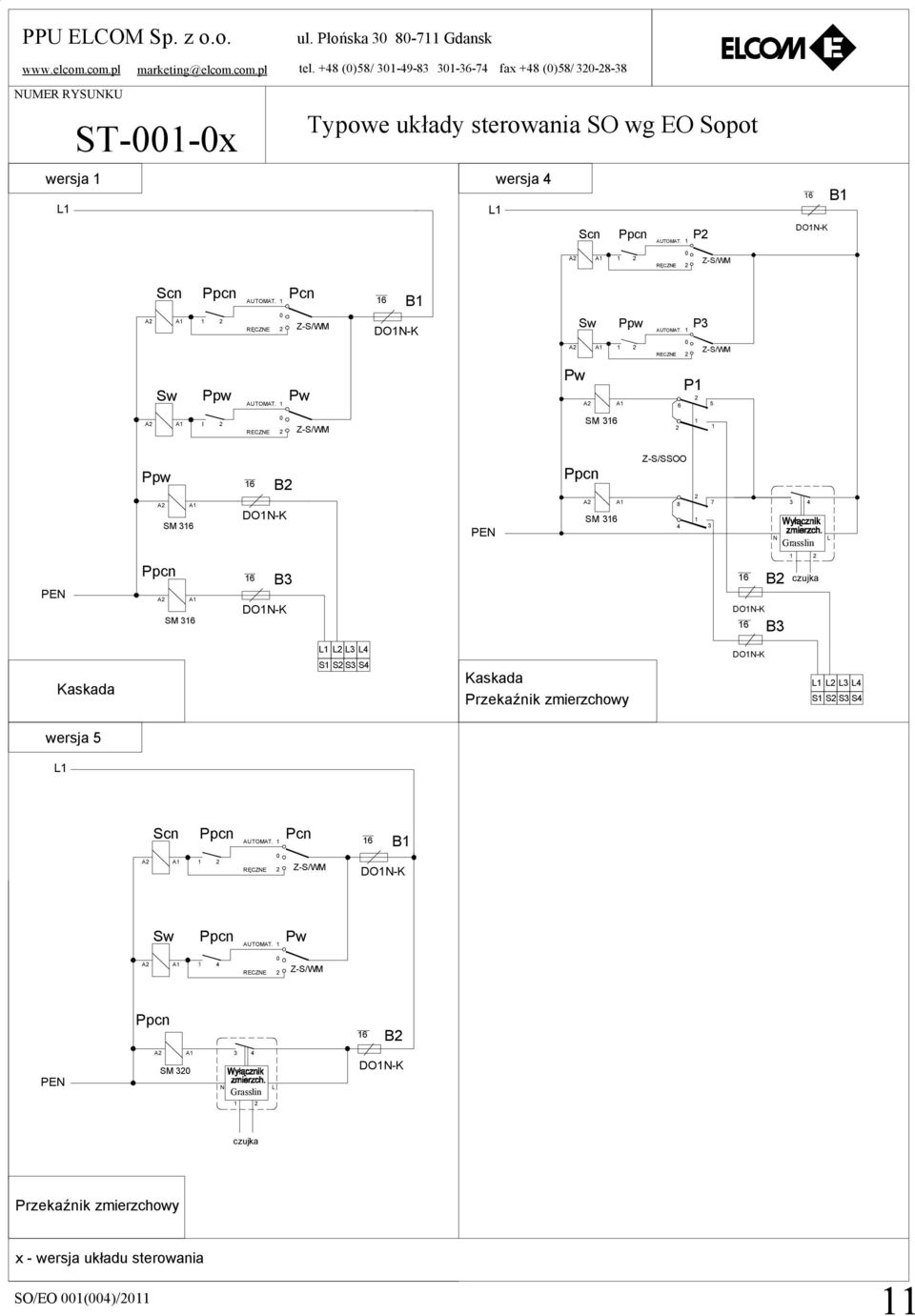

11 PPU ELCOM Sp. z o.o. marketing@elcom.com.pl NUMER RYSUNKU wersja 1 L1 ST-001-0x ul. Płońska Gdansk tel. +48 (0)58/ fax +48 (0)58/ Typowe układy sterowania SO wg EO Sopot wersja 4 L1 Scn Ppcn P2 AUTOMAT. 1 0 A2 A1 1 2 Z-S/WM RĘCZNE 2 16 DO1N-K B1 Scn A2 A1 Ppcn AUTOMAT. 1 Pcn RĘCZNE 2 Z-S/WM 16 B1 DO1N-K Sw A2 A1 Ppw 1 2 AUTOMAT. 1 P3 0 Z-S/WM RECZNE 2 Sw Ppw Pw 1 AUTOMAT. Pw A2 A1 P A2 A1 1 2 RECZNE 0 2 Z-S/WM SM Ppw A2 A1 SM B2 DO1N-K PEN Ppcn A2 A1 SM 316 Z-S/SSOO N 3 4 Grasslin L PEN Ppcn A2 A1 SM B3 DO1N-K 16 DO1N-K 16 B2 B3 1 2 czujka Kaskada L1 L2 L3 L4 S1 S2 S3 S4 Kaskada Przekaźnik zmierzchowy DO1N-K L1 L2 L3 L4 S1 S2 S3 S4 wersja 5 L1 Scn Ppcn AUTOMAT. 1 Pcn 16 B1 A2 A RĘCZNE 2 Z-S/WM DO1N-K Sw Ppcn AUTOMAT. 1 Pw A2 A RECZNE 2 Z-S/WM Ppcn 16 B2 PEN A2 A1 SM 320 N 3 4 Grasslin L DO1N-K 1 2 czujka Przekaźnik zmierzchowy x - wersja układu sterowania SO/EO 001(004)/

12 CTX PPU ELCOM Sp. z o.o. marketing@elcom.com.pl NUMER RYSUNKU SO ul. Płońska Gdansk tel. +48 (0)58/ fax +48 (0)58/ Szafa oświetleniowa słupowa SO-2/3w5 wg EO Sopot miejsce na zegar SLA P St CL-45 St Ppcn P1 AUTOMAT B1 kw*h 10/40 A F1 D02N/3-K L1 L2 L A2 A1 1 2 Ppcn A2 A1 SM FR 321 RĘCZNE N Grasslin L DO1N-K 16 B2 DO1N-K 1 2 D02N/3-K F2 D02N/3-K L1 L2 L czujka L1 L2 L3 PEN SO-2/3w5 Układ sterowania: Przekaźnik zmierzchowy SO/EO 001(004)/

13 PPU ELCOM Sp. z o.o. marketing@elcom.com.pl NUMER RYSUNKU SO ul. Płońska Gdansk tel. +48 (0)58/ fax +48 (0)58/ Szafa oświetleniowa słupowa SO-2/1w5 wg EO Sopot FR1 AST M kw*h F1 10/25 A L1 N D02N-K odprowadzenie skroplin Obudowa Z-1/120 B1 16 St CL-00 A2 St A1 P1 1 0 Z-S/WM 2 AUTOMAT. RĘCZNE D01N-K F2 ZM 3 4 D02N-K D02N-K N Grasslin L 1 2 czujka L1 N L1 PEN SO-2/3w5 Układ sterowania: Przekaźnik zmierzchowy SO/EO 001(004)/

14

15 SZAFKI LICZNIKOWE według EO Sopot SO/EO 001(004)

16

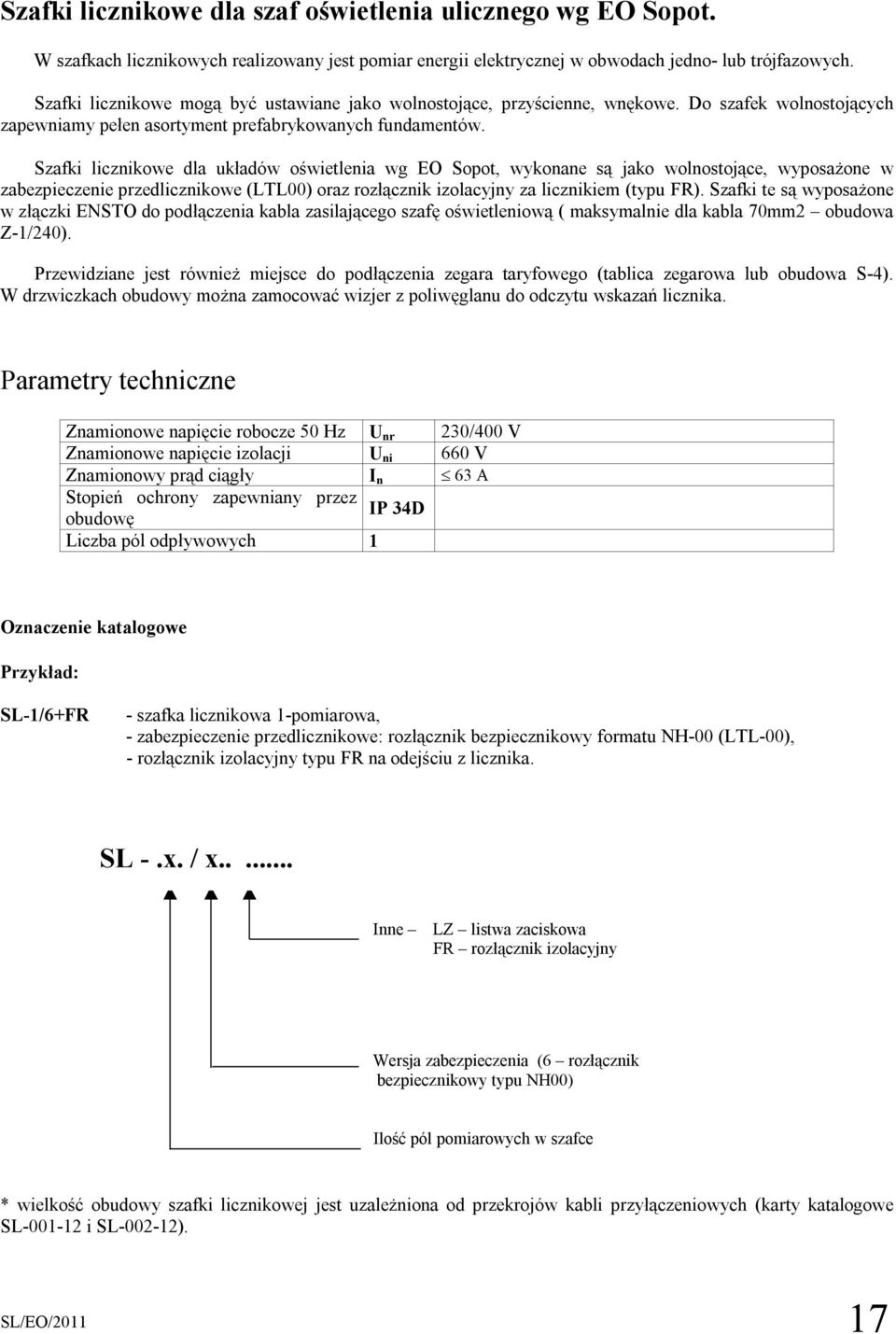

17 Szafki licznikowe dla szaf oświetlenia ulicznego wg EO Sopot. W szafkach licznikowych realizowany jest pomiar energii elektrycznej w obwodach jedno- lub trójfazowych. Szafki licznikowe mogą być ustawiane jako wolnostojące, przyścienne, wnękowe. Do szafek wolnostojących zapewniamy pełen asortyment prefabrykowanych fundamentów. Szafki licznikowe dla układów oświetlenia wg EO Sopot, wykonane są jako wolnostojące, wyposażone w zabezpieczenie przedlicznikowe (LTL00) oraz rozłącznik izolacyjny za licznikiem (typu FR). Szafki te są wyposażone w złączki ENSTO do podłączenia kabla zasilającego szafę oświetleniową ( maksymalnie dla kabla 70mm2 obudowa Z-1/240). Przewidziane jest również miejsce do podłączenia zegara taryfowego (tablica zegarowa lub obudowa S-4). W drzwiczkach obudowy można zamocować wizjer z poliwęglanu do odczytu wskazań licznika. Parametry techniczne Znamionowe napięcie robocze 50 Hz U nr 230/400 V Znamionowe napięcie izolacji U ni 660 V Znamionowy prąd ciągły I n A Stopień ochrony zapewniany przez obudowę IP 34D Liczba pól odpływowych 1 Oznaczenie katalogowe Przykład: SL-1/6+FR - szafka licznikowa 1-pomiarowa, - zabezpieczenie przedlicznikowe: rozłącznik bezpiecznikowy formatu NH-00 (LTL-00), - rozłącznik izolacyjny typu FR na odejściu z licznika. SL -.x. / x..... Inne LZ listwa zaciskowa FR rozłącznik izolacyjny Wersja zabezpieczenia (6 rozłącznik bezpiecznikowy typu NH00) Ilość pól pomiarowych w szafce * wielkość obudowy szafki licznikowej jest uzależniona od przekrojów kabli przyłączeniowych (karty katalogowe SL i SL ). SL/EO/

18 PPU ELCOM Sp. z o.o. ul. Płońska tel. +48 (0)58/ fax +48 (0)58/ marketing@elcom.com.pl NUMER RYSUNKU SL Szafka licznikowa SL-1/6+FR w obudowie Z-1/120 wg EO Sopot miejsce na zegar 615 TL-3f A 400 obudowa Z-1/ kw*h 10A / 40A F1-F3 160 PEN LTL00 SL-1/6+FR * Maksymalny przekrój kabli: zasilanie - 4x70mm2, odbiór - 4x35mm2 (zaciski ENSTO) SL/EO 001(004)/

19 PPU ELCOM Sp. z o.o. ul. Płońska tel. +48 (0)58/ fax +48 (0)58/ marketing@elcom.com.pl NUMER RYSUNKU SL Szafka licznikowa SL-1/6+FR w obudowie Z-1/240 wg EO Sopot miejsce na zegar obudowa Z-1/240 kw*h 10A / 40A F1-F3 160 PEN LTL00 SL-1/6+FR * Maksymalny przekrój kabli: zasilanie - 4x70mm2, odbiór - 4x70mm2 (zaciski ENSTO) SL/EO 001(004)/

20

21 FUNDAMENTY według EO Sopot SO/EO 001(004)

22

23 C PPU ELCOM Sp. z o.o. ul. Płońska tel. +48 (0)58/ fax +48 (0)58/ NUMER RYSUNKU FU-001 marketing@elcom.com.pl Fundamenty do obudów typu Z A B TYP FUNDAMENTU F1 F3 F6 WYMIARY [mm] TYP OBUDOWY A B C Z1, ZL Z3, ZL Z2, ZL F/EO 001(004)/2011 KOMPLETNY FUNDAMENT ZAWIERA 1. stopa 2. noga 3. płyta 4. łącznik stalowy szt. 1 szt. 2 szt. 2 szt docisk 6. śruba M10x16 7. makrętka M10 8. podkładka 10.5 szt. 2 szt. 6 szt. 4 szt

24 PPU ELCOM Sp. z o.o. ul. Płońska tel. +48 (0)58/ fax +48 (0)58/ marketing@elcom.com.pl NUMER RYSUNKU FU OPIS MONTAŻU - zamontować łącznik stalowy (4) do nogi (2) - w wykopie ułożyć poziomo stopę fundamentu (1) - na stopie fundamentu (1) ustawić nogi (2) - ustawić i montować płytę (3) do łączników stalowych (4) za pomocą śrub (6) - posadowić obudowę na fundamencie, mocować za pomocą docisków (5) przykręcanych nakrętkami (7) F/EO 001(004)/

25 C PPU ELCOM Sp. z o.o. ul. Płońska tel. +48 (0)58/ fax +48 (0)58/ marketing@elcom.com.pl NUMER RYSUNKU FU-002 Fundamenty do obudów typu E-6 i RS-2f A B TYP FUNDAMENTU F4 F-RS2 WYMIARY [mm] TYP OBUDOWY A B E RS-2f C KOMPLETNY FUNDAMENT ZAWIERA 1. stopa szt docisk szt noga 3. płyta szt. 2 szt śruba M10x16 7. makrętka M10 szt. 6 szt łącznik stalowy szt podkładka 10.5 szt. 10 F/EO 001(004)/
