1 5-060 Rzeszów, ul. Słowackiego 20, tel , fax SZAFY KABLOWE W OCH METALOWYCH I IZOLACYJNYCH

2 Szafa kablowa w obudowie stalowej typu SKS Szafy kablowe typu SKS przeznaczone są do wykonywania rozgałęzień sieci kablowych Szafa kablowa SKS składa się z obudowy wykonanej z blachy stalowej grubości 2mm, w której umieszczono aparaturę na stojaku, zamocowanym do metalowej podstawy. Konstrukcja szafy umożliwia montaż i demontaż obudowy bez demontażu stojaka z aparaturą oraz połączeń kablowych. Konstrukcja drzwi, oprócz zamknięcia na trzy zamki, umożliwia dodatkowe zamknięcie na kłódkę. Stojak dla montażu aparatury oraz podstawa wykonane są z profili stalowych. Podstawa i obudowa malowane są dodatkowo farbami chemoodpornymi. Kolorystyka do uzgodnienia z producentem. Wymiary szaf, w zależności od możliwości montażu obwodów z rozłącznikami szerokości 1mm, podano w tabeli. Ilość obwodów Typ szafy Gabaryty A X C X B[cm] Ilość obwodów Typ szafy Gabaryty A X C X B[cm] SKS/ 70X120x0 6 SKS/6 95X120x0 4 SKS/4 75x120x0 8 SKS/8 120X120x0 Typowym wyposażeniem szafy są rozłączniki bezpiecznikowe trójbiegunowe typu ARS 2 () o prądzie znamionowym ciągłym do 4A (60A), rozłaczniki RWS, podstawy PBS oraz rozłączniki bezpiecznikowe NSL o prądzie do 160A. Na życzenie odbiorcy można stosować także inną aparaturę listwową o typowych wymiarach np. rozłączniki listwowe RBL, SLBM. Dodatkowo w szafie standardowo montowane jest oświetlenie wewnętrzne wraz z gniazdem wtykowym dla obsługi, załączane samoczynnie po otwarciu drzwi. Dzięki zastosowaniu specjalnego mocowania rozłączników, możliwy jest montaż i demontaż każdego z nich bez wyłączania zasilania. Przykładowe zamówienie: SKS/6 2xARS+4xARS2, SKAS/8 4xARS2+8xNSL. Znamionowy prąd zwarciowy Icm (5V) Znamionowy prąd łączeniowy IP4, po otwarciu drzwi IP20-40 O +50 O C Wielkość wkładek wg.pn/iec/din: dla ARS2-1/2; ARS- ; NSL- Szafa kablowa SKA 6xARS2 Szafy należy montować na fundamentach o wymiarach zewnętrznych w przekroju poprzecznym (A+50) x(b+50) mm, przy pomocy kotew lub metalowych dybli. Wysokość fundamentu ponad poziom gruntu nie powinna być mniejsza niż 2 mm. Zaleca się, by montaż szafy do fundamentu oraz montaż połączeń kablowych wykonywać przy zdjętej obudowie. SZAFY KABLOWE W OCH METALOWYCH I IZOLACYJNYCH ELEKTRO RZESZÓW S.A. 2

3 Szafa kablowa w obudowie izolacyjnej typu SKP Szafy kablowe typu SKP przeznaczone są do wykonywania rozgałęzień sieci kablowych. Ze względu na swoją budowę mogą być stosowane w warunkach dużego zagrożenia zdrowia i życia obsługujących. Szafa kablowa SKP składa się z obudowy izolacyjnej o głębokości 4mm, w której umieszczono aparaturę na stojaku zamocowanym do metalowej podstawy wykonanej z ceownika stalowego. Konstrukcja szafy umożliwia montaż i demontaż obudowy bez demontażu stojaka z aparaturą oraz połączeń kablowych. Na życzenie klienta szafy wykonywane są także z dnem, wtedy nie można oddzielać obudowy przy podpiętych kablach. Konstrukcja drzwi, oprócz zamknięcia na zamek, umożliwia dodatkowe zamknięcie na kłódkę. Stojak dla montażu aparatury oraz podstawa wykonane są z profili ocynkowanych lub z alucynku. Podstawa zabezpieczona jest dodatkowo farbami chemoodpornymi. Typowym wyposażeniem szafy są rozłączniki bezpiecznikowe trójbiegunowe typu ARS2,4A (ARS,60A) oraz rozłączniki bezpiecznikowe NSL 160A, RWS(1250A), podstawy PBS(60). W każdej szafie może się pomieścić maksymalnie 6 szt. rozłączników ARS lub 12 szt. rozłączników NSL. W zależności od potrzeb stosuje się różne kombinacje wyposażenia np. 2xARS+8xNSL, 4xARS+4xNSL, itp. Dzięki zastosowaniu specjalnego mocowania rozłączników, możliwy jest montaż i demontaż każdego z nich bez wyłączania zasilania. Dodatkowo w szafie standardowo montowane jest oświetlenie wewnętrzne wraz z gniazdem wtykowym dla obsługi, załączane samoczynnie po otwarciu drzwi. Po uzgodnieniu z producentem istnieje możliwość montażu innej aparatury. Przykładowe zamówienie: SKP 2xARS+4xARS2, SKP 2xARS2+8xNSL Znamionowy prąd zwarciowy Icm (5V) po otwarciu drzwi Wielkość wkładek bezpiecznikowych wg.pn/iec/din: dla rozłączników ARS2, 4A dla rozłączników ARS, 60A Klasa ochronności IP4 IP O C II Szafa kablowa SKP 2xARS2+8xNSL Szafy należy montować na fundamentach o wymiarach zewnętrznych w przekroju poprzecznym 450 x 9 mm, przy pomocy kotew lub metalowych dybli. Wysokość fundamentu ponad poziom gruntu nie powinna być mniejsza niż 2 mm. Zaleca się by montaż szafy do fundamentu oraz montaż połączeń kablowych wykonywać przy zdjętej obudowie. SZAFY KABLOWE W OCH METALOWYCH I IZOLACYJNYCH ELEKTRO RZESZÓW S.A.

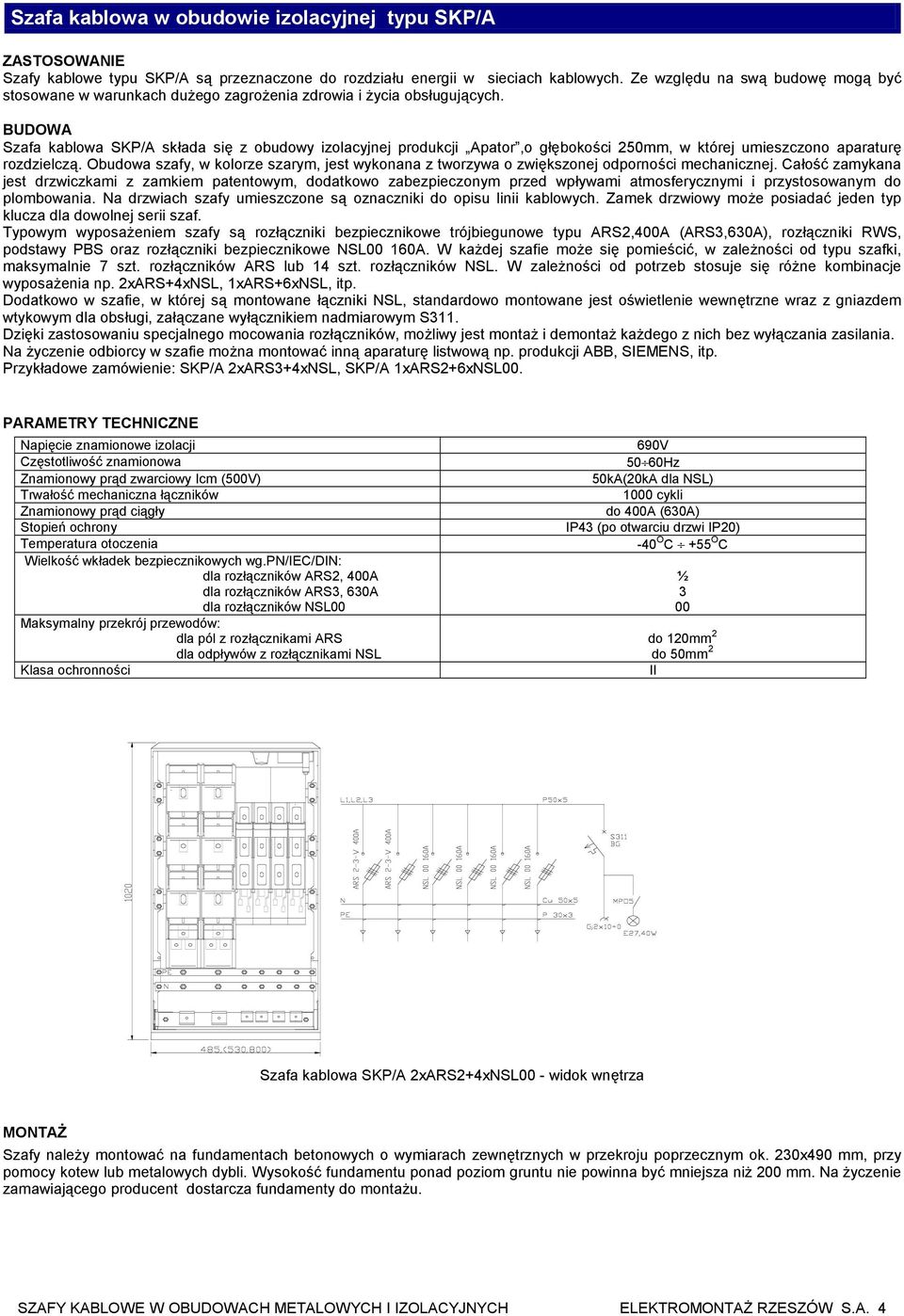

4 Szafa kablowa w obudowie izolacyjnej typu SKP/A Szafy kablowe typu SKP/A są przeznaczone do rozdziału energii w sieciach kablowych. Ze względu na swą budowę mogą być stosowane w warunkach dużego zagrożenia zdrowia i życia obsługujących. Szafa kablowa SKP/A składa się z obudowy izolacyjnej produkcji Apator,o głębokości 250mm, w której umieszczono aparaturę rozdzielczą. Obudowa szafy, w kolorze szarym, jest wykonana z tworzywa o zwiększonej odporności mechanicznej. Całość zamykana jest drzwiczkami z zamkiem patentowym, dodatkowo zabezpieczonym przed wpływami atmosferycznymi i przystosowanym do plombowania. Na drzwiach szafy umieszczone są oznaczniki do opisu linii kablowych. Zamek drzwiowy może posiadać jeden typ klucza dla dowolnej serii szaf. Typowym wyposażeniem szafy są rozłączniki bezpiecznikowe trójbiegunowe typu ARS2,4A (ARS,60A), rozłączniki RWS, podstawy PBS oraz rozłączniki bezpiecznikowe NSL 160A. W każdej szafie może się pomieścić, w zależności od typu szafki, maksymalnie 7 szt. rozłączników ARS lub 14 szt. rozłączników NSL. W zależności od potrzeb stosuje się różne kombinacje wyposażenia np. 2xARS+4xNSL, 1xARS+6xNSL, itp. Dodatkowo w szafie, w której są montowane łączniki NSL, standardowo montowane jest oświetlenie wewnętrzne wraz z gniazdem wtykowym dla obsługi, załączane wyłącznikiem nadmiarowym S11. Dzięki zastosowaniu specjalnego mocowania rozłączników, możliwy jest montaż i demontaż każdego z nich bez wyłączania zasilania. Na życzenie odbiorcy w szafie można montować inną aparaturę listwową np. produkcji ABB, SIEMENS, itp. Przykładowe zamówienie: SKP/A 2xARS+4xNSL, SKP/A 1xARS2+6xNSL. Znamionowy prąd zwarciowy Icm (5V) Wielkość wkładek bezpiecznikowych wg.pn/iec/din: dla rozłączników ARS2, 4A dla rozłączników ARS, 60A Klasa ochronności (20kA dla NSL) 10 cykli do 4A (60A) IP4 (po otwarciu drzwi IP20) -40 O C +55 O C do 120mm 2 do 50mm 2 II Szafa kablowa SKP/A 2xARS2+4xNSL - widok wnętrza Szafy należy montować na fundamentach betonowych o wymiarach zewnętrznych w przekroju poprzecznym ok. 20x490 mm, przy pomocy kotew lub metalowych dybli. Wysokość fundamentu ponad poziom gruntu nie powinna być mniejsza niż 2 mm. Na życzenie zamawiającego producent dostarcza fundamenty do montażu. SZAFY KABLOWE W OCH METALOWYCH I IZOLACYJNYCH ELEKTRO RZESZÓW S.A. 4

5 Szafa kablowa w obudowie aluminiowej typu SKA Szafy kablowe typu SKA przeznaczone są do wykonywania rozgałęzień sieci kablowych. Przeznaczone są do pracy w szczególnie trudnych warunkach środowiskowych. Szafa kablowa SKA składa się z obudowy wykonanej z blachy aluminiowej grubości 2mm, w której umieszczono aparaturę na stojaku, zamocowanym do metalowej podstawy. Konstrukcja szafy umożliwia montaż i demontaż obudowy bez demontażu stojaka z aparaturą oraz połączeń kablowych. Konstrukcja drzwi, oprócz zamknięcia na zamki, umożliwia dodatkowe zamknięcie na kłódkę. Stojak dla montażu aparatury oraz podstawa wykonane są z profili stalowych ocynkowanych lub z alucynku. Podstawa i obudowa malowane są dodatkowo farbami chemoodpornymi. Kolorystyka do uzgodnienia z producentem. Typowym wyposażeniem szafy są rozłączniki bezpiecznikowe trójbiegunowe typu ARS 2 () o prądzie znamionowym ciągłym do 4A (60A), rozłaczniki RWS, podstawy PBS oraz rozłączniki bezpiecznikowe NSL o prądzie do 160A. W każdej typowej szafie może pomieścić się maksymalnie 6 szt. rozłączników ARS lub 12 szt. rozłączników NSL. W zależności od potrzeb stosuje się różne kombinacje wyposażenia np. 2xARS+8xNSL, 4xARS+4xNSL, itp. Dodatkowo w szafie standardowo montowane jest oświetlenie wewnętrzne wraz z gniazdem wtykowym dla obsługi, załączane samoczynnie po otwarciu drzwi. Dzięki zastosowaniu specjalnego mocowania rozłączników, możliwy jest montaż i demontaż każdego z nich bez wyłączania zasilania. Na życzenie zamawiającego możliwe są zmiany wymiarów szafy oraz zmiana rodzaju i ilości montowanej aparatury. Przykładowe zamówienie: SKA 2xARS+4xARS2, SKA 2xARS2+8xNSL. Znamionowy prąd zwarciowy załączalny Icm (5V) Znamionowy prąd łączeniowy po otwarciu drzwi Wielkość wkładek wg.pn/iec/din:- dla ARS2, 4A dla rozłączników ARS, 60A IP4 IP20-40 O +50 O C Szafa kablowa SKA 6xARS2 Szafy należy montować na fundamentach o wymiarach zewnętrznych w przekroju poprzecznym 450 x 9 mm, przy pomocy kotew lub metalowych dybli. Wysokość fundamentu ponad poziom gruntu nie powinna być mniejsza niż 2 mm. Zaleca się, by montaż szafy do fundamentu oraz montaż połączeń kablowych wykonywać przy zdjętej obudowie. ZAMÓWIENIA I SPRZEDAŻ: ZAKŁAD PRODUKCJI URZĄDZEŃ Rzeszów ul. Przemysłowa 8, POLSKA Tel. 17/ , 17/ , Fax:17/ zpu@elektromontaz.com.pl
