1 HULANICKI BEDNAREK sp. z o.o. HABeR-L SYSTEM ROZDZIELNIC DO 3200A

2 System rozdziału energii do 3200A System rozdzielnic niskonapięciowych na bazie wyłączników powietrznych do 3200 A, wyłączników kompaktowych i rozłączników bezpiecznikowych, przeznaczony do zasilania obiektów przemysłowych, użyteczności publicznej, ochrony środowiska. Zapewnia najwyższą pewność zasilania i bezpieczeństwo eksploatacji. System oparty jest na aparaturze Moeller Electric, może być także wyposażany w dowolne typy aparatów renomowanych producentów: Siemens, ABB, Legrand i innych. System przebadany i certyfikowany w pełnym zakresie badań TTA/PTTA w Instytucie Elektrotechniki w Warszawie. Elastyczność systemowych konstrukcji pozwala konstruktorowi łatwo i szybko konfigurować potrzebne aplikacje z typowych bloków aparatowych. Jako producent przygotowujemy niezbędną dokumentację techniczną, dokonujemy niezbędnych prób i testów oraz wystawiamy deklarację producenta. Gwarantujemy krótkie terminy dostaw oraz elastyczność potrzebną przy dokonywaniu zmian w projektach. Klient ma zawsze zagwarantowany profesjonalny serwis gwarancyjny i pogwarancyjny. Do dyspozycji Klienta pozostaje Dział Techniczny do którego można kierować pytania na tematy związane z systemem: Dane ogólne Normy PN EN Temperatura otoczenia C -5 do +40, średnia wartość z 24 godzin: +35 Wysokość instalacji n.p.m. m 1000 Klasa izolacji pierwsza Stopień ochrony IP 40/42 Warunki ustawienia Wewnątrz pomieszczenia wg IEC EN Wymiary: Wysokość Szerokość Głębokość mm , 600, 800, 1000, , 800, 1000 Cokół mm 50 Wymiary modułów zabudowy mm 50 i wielokrotność Pole zabudowy aparatami mm 1800 mm Podział wewnętrzny Forma 2b do 3b

System oparty jest na aparaturze Moeller Electric, może być także wyposażany w dowolne typy aparatów renomowanych producentów: Siemens, ABB, Legrand i innych.

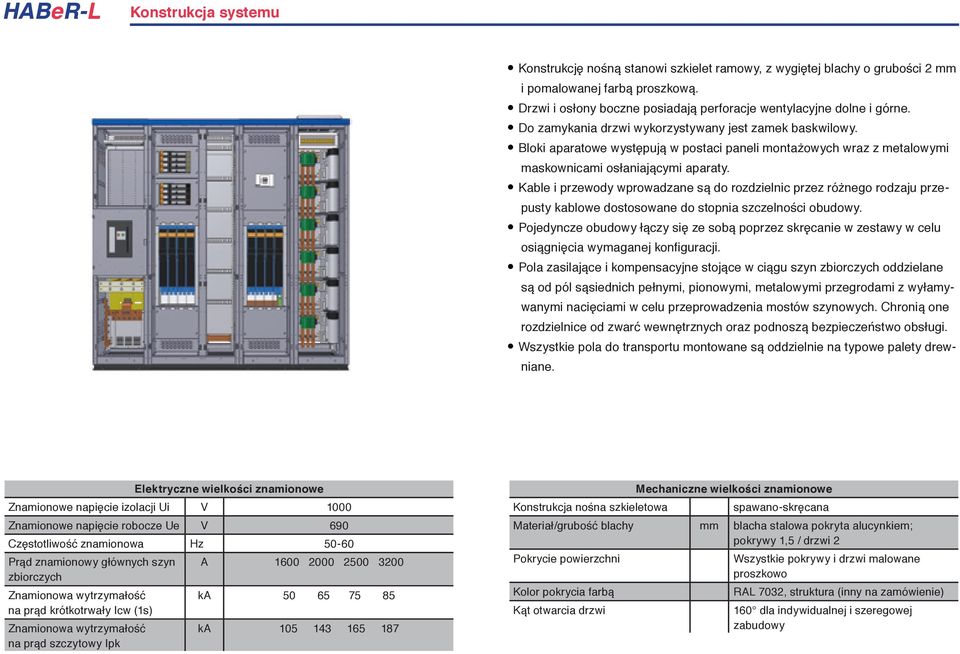

3 Konstrukcja systemu Konstrukcję nośną stanowi szkielet ramowy, z wygiętej blachy o grubości 2 mm i pomalowanej farbą proszkową. Drzwi i osłony boczne posiadają perforacje wentylacyjne dolne i górne. Do zamykania drzwi wykorzystywany jest zamek baskwilowy. Bloki aparatowe występują w postaci paneli montażowych wraz z metalowymi maskownicami osłaniającymi aparaty. Kable i przewody wprowadzane są do rozdzielnic przez różnego rodzaju przepusty kablowe dostosowane do stopnia szczelności obudowy. Pojedyncze obudowy łączy się ze sobą poprzez skręcanie w zestawy w celu osiągnięcia wymaganej konfiguracji. Pola zasilające i kompensacyjne stojące w ciągu szyn zbiorczych oddzielane są od pól sąsiednich pełnymi, pionowymi, metalowymi przegrodami z wyłamywanymi nacięciami w celu przeprowadzenia mostów szynowych. Chronią one rozdzielnice od zwarć wewnętrznych oraz podnoszą bezpieczeństwo obsługi. Wszystkie pola do transportu montowane są oddzielnie na typowe palety drewniane. Elektryczne wielkości znamionowe Znamionowe napięcie izolacji Ui V 1000 Znamionowe napięcie robocze Ue V 690 Częstotliwość znamionowa Hz Prąd znamionowy głównych szyn A zbiorczych Znamionowa wytrzymałość ka na prąd krótkotrwały Icw (1s) Znamionowa wytrzymałość na prąd szczytowy Ipk ka Mechaniczne wielkości znamionowe Konstrukcja nośna szkieletowa spawano-skręcana Materiał/grubość blachy mm blacha stalowa pokryta alucynkiem; pokrywy 1,5 / drzwi 2 Pokrycie powierzchni Wszystkie pokrywy i drzwi malowane proszkowo Kolor pokrycia farbą RAL 7032, struktura (inny na zamówienie) Kąt otwarcia drzwi 160 dla indywidualnej i szeregowej zabudowy

Kable i przewody wprowadzane są do rozdzielnic przez różnego rodzaju przepusty kablowe dostosowane do stopnia szczelności obudowy.

4 Przegląd systemu P FV FVH FH HABeR-L typ pola P Pola zasilające, odejściowe lub sprzęgające do 3200A Wyłączniki montowane na stałe lub wysuwne, 3- lub 4-polowe łączenie Napięcie pracy do 690 V AC Prąd znamionowy od 1600 do 3200 A Wytrzymałość zwarciowa do Icw = 85 ka (1s.) Szerokości pola: 400/600/800 mm Przyłącze od góry lub od dołu, dla kabli oraz szynoprzewodów Wygrodzone przedziały funkcjonalne: zasilania, wyłącznikowy i pomiarowy HABeR-L typ pola FV i FVH Pola odejściowe, jednoprzedziałowe lub dwuprzedziałowe, przystosowane do montażu: rozłączników bezpiecznikowych listwowych pionowych NSL 1-4a do 1600A rozłączników bezpiecznikowych poziomych NSL 00 do 160A Konfiguracja z odpowiednich bloków aparatowych Szerokość pola: 400/600/800 mm lub / mm Przyłącze kablowe od góry lub dołu HABeR-L typ pola FH Pola odejściowe, dwuprzedziałowe przystosowane do montażu: rozłączników bezpiecznikowych listwowych poziomych NSL 00 do 160A rozłączników bezpiecznikowych poziomych SASIL do 630A Szerokość pola: / / mm Przyłącze kablowe

) Szerokości pola: 400/600/800 mm Przyłącze od góry lub od dołu, dla kabli oraz szynoprzewodów Wygrodzone przedziały funkcjonalne: zasilania, wyłącznikowy i pomiarowy HABeR-L typ pola FV i FVH Pola

5 Przegląd systemu MV MH FMH MFH BK G HABeR-L typ pola MV i MH Pola odejściowe, jedno i dwuprzedziałowe przystosowane do HABeR-L typ pola FMH i MFH Pola odejściowe, dwuprzedziałowe przystosowane do montażu: HABeR-L typ pola BK Pola do kompensacji mocy biernej W jednej sekcji montaż układu do HABeR-L typ pola G Puste pola ogólnego przeznaczenia do zabudowy układów sterowania, montażu: wyłączników kompaktowych do kompensacji do 600 kvar falowników, softstartów, aparatury wyłączników kompaktowych do 630A do sterowania silnikami w układzie pionowym i poziomym Szerokość pola: 400/600/800 mm lub / mm Przyłącze kablowe od góry lub dołu, z przedziału kablowego 630A do sterowania silnikami w układzie poziomym rozłączników bezpiecznikowych NSL00 do 160A Szerokość pola: / mm Przyłącze kablowe od góry lub dołu, z przedziału kablowego z dławieniem 7% i 800kVar bez dławienia Bloki kompensacyjne budowane jako panele Szerokość pola: 600/800/1000/1200 mm instalacyjnej itp. Wielkość modułu montażowego 25 mm Według indywidualnych wymagań Pola jednoprzedziałowe i dwuprzedziałowe

wyłączników kompaktowych do kompensacji do 600 kvar falowników, softstartów, aparatury wyłączników kompaktowych do 630A do sterowania silnikami w układzie pionowym i poziomym Szerokość pola:

6 Połączenia szynowe główne System szyn zbiorczych z izolatorami wsporczymi w układzie płaskim jednotorowym, prowadzone po tylnej ścianie obudowy na dwóch poziomach Układ mostu szynowego górnego i dolnego Układ mostu szynowego górnego Układ mostu szynowego dolnego górnym/dolnym. Przyjęto układ dwóch lub trzech szyn 10mm na fazę w rozstawie 10 mm i odstępie międzyfazowym 180 mm. Szyna neutralna N wykonana jest w pełnym wymiarze fazowym. Do zasilania instalacji z dużą asymetrią obciążenia szyna N występuje w podwójnym wymiarze. Połączenia szyn odbywa się za pomocą śrub, bez konieczności otworowania szyn prądowych, przy użyciu specjalnych krzyżaków zapobiegającym rozchodzeniu się szyn podczas skręcania. Szyny, na długości, dzielone są tak jak przedziały poszczególnych pól i łączone na specjalne łącza widełkowe między sobą. Zastosowanie specjalnych podkładek kontaktowych, śrub o odpowiedniej twardości i kontrola docisku przy użyciu kluczy dynamometrycznych zapewniają należytą jakość połączeń. PE N L3 L2 L1 L1 L2 L3 N PE Przekroje szyn zbiorczych w zależności od prądu znamionowego Prąd znamionowy szyn zbiorczych Szyny L1-L2-L3 3*2*P40*10 mm 3*2*P60*10 mm 3*2*P80*10 mm 3*2*P110*10 mm Ilość i rodzaj szyn N 2*P40*10 2*P60*10 2*P80*10 2*P100*10 Szyna ochronna PE P50*10 Szyna ochronna PEN 2*P40*10 2*P60*10 2*P80*10 2*P100*10

Szyna neutralna N wykonana jest w pełnym wymiarze fazowym. Do zasilania instalacji z dużą asymetrią obciążenia szyna N występuje w podwójnym wymiarze.

7 Elastyczność, bezpieczeństwo, pewność Dokładna produkcja podstawą jakości HABeR Jako Producent systemu HABeR posiadamy niezbędną wiedzę techniczną i doświadczenie w zakresie budowy i parametrów tego systemu. Możemy dopasować i wykonać połączenia kablowe lub przewodem szynowym pól rozdzielnicy według indywidualnych wymagań naszych Klientów. Pewność testów bezpieczeństwa Każdy z montowanych bloków aparatowych, stacjonarnych czy wysuwnych oraz każda sekcja przechodzą specjalne końcowe testy. Pełne testowanie systemów rozdzielnic zapewnia maksymalne bezpieczeństwo dla personelu, systemu rozdzielnic oraz niezawodność dostaw energii. Satysfakcja Naszych Klientów Naszym Klientom zapewniamy niezbędne konsultacje aby znaleźć najlepsze rozwiązania dla ich potrzeb. W tym celu używamy najlepszych narzędzi do projektowania rozdzielnic, tworzymy niezbędne dokumentacje i jesteśmy elastyczni podczas planowania.

Pewność testów bezpieczeństwa Każdy z montowanych bloków aparatowych, stacjonarnych czy wysuwnych oraz każda sekcja przechodzą specjalne końcowe testy.

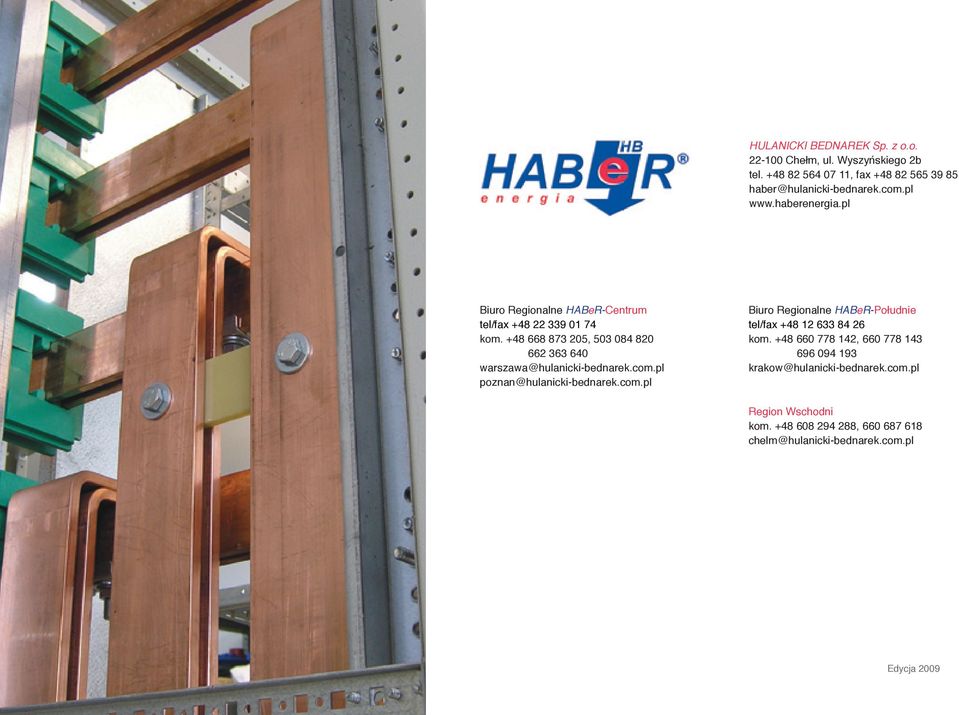

8 HULANICKI BEDNAREK Sp. z o.o Chełm, ul. Wyszyńskiego 2b tel , fax haber@hulanicki-bednarek.com.pl Biuro Regionalne HABeR-Centrum tel/fax kom , warszawa@hulanicki-bednarek.com.pl poznan@hulanicki-bednarek.com.pl Biuro Regionalne HABeR-Południe tel/fax kom , krakow@hulanicki-bednarek.com.pl Region Wschodni kom , chelm@hulanicki-bednarek.com.pl Edycja 2009

+48 668 873 205, 503 084 820 662 363 640 warszawa@hulanicki-bednarek.com.pl poznan@hulanicki-bednarek.com.pl Biuro Regionalne HABeR-Południe tel/fax +48 12 633 84 26 kom.
