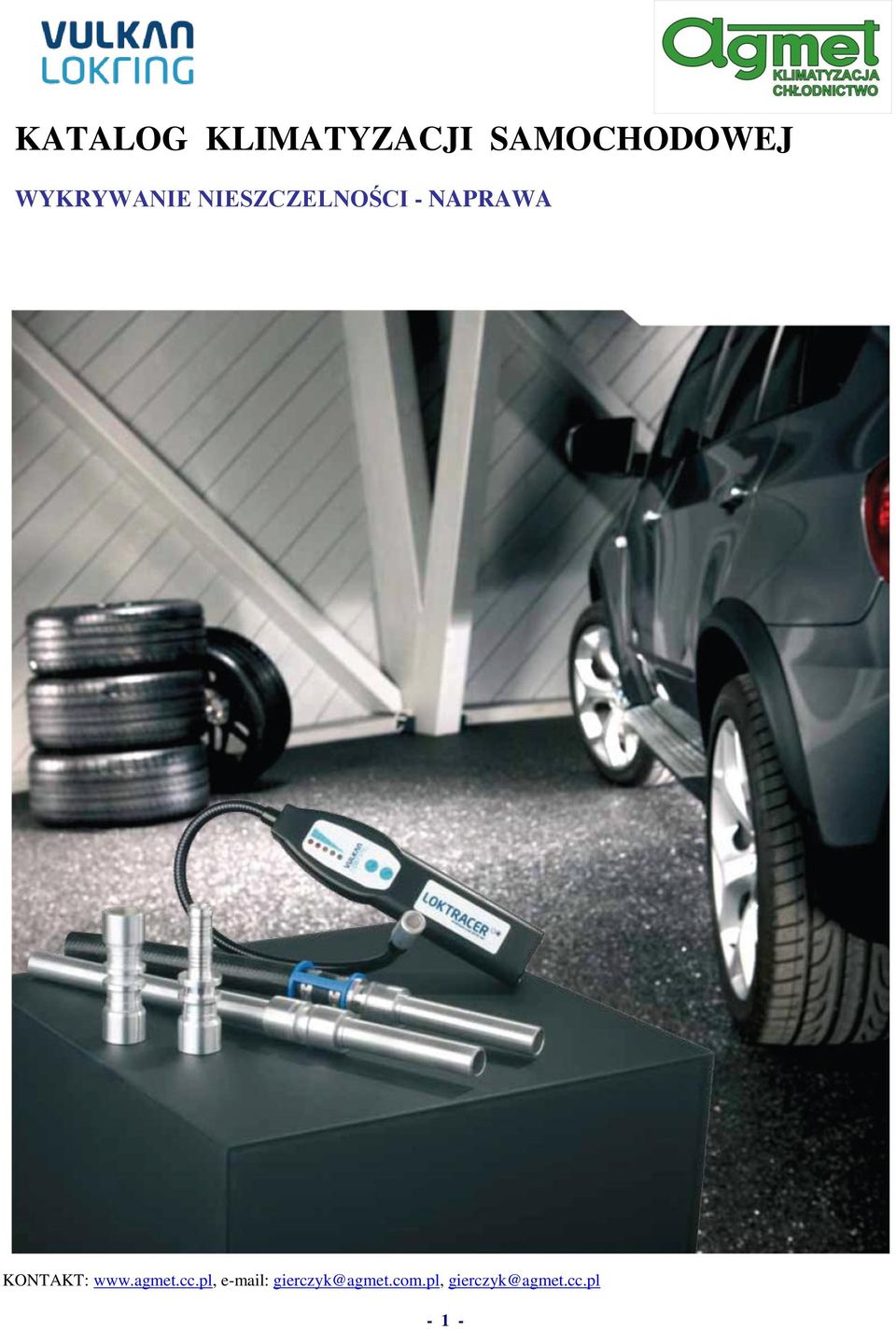

1 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 1- KATALOG KLIMATYZACJI SAMOCHODOWEJ WYKRYWANIE NIESZCZELNOŚCI - NAPRAWA (Tłumaczenie z języka niemieckiego) KONTAKT: gierczyk@agmet.com.pl, gierczyk@agmet.cc.pl - 1 -

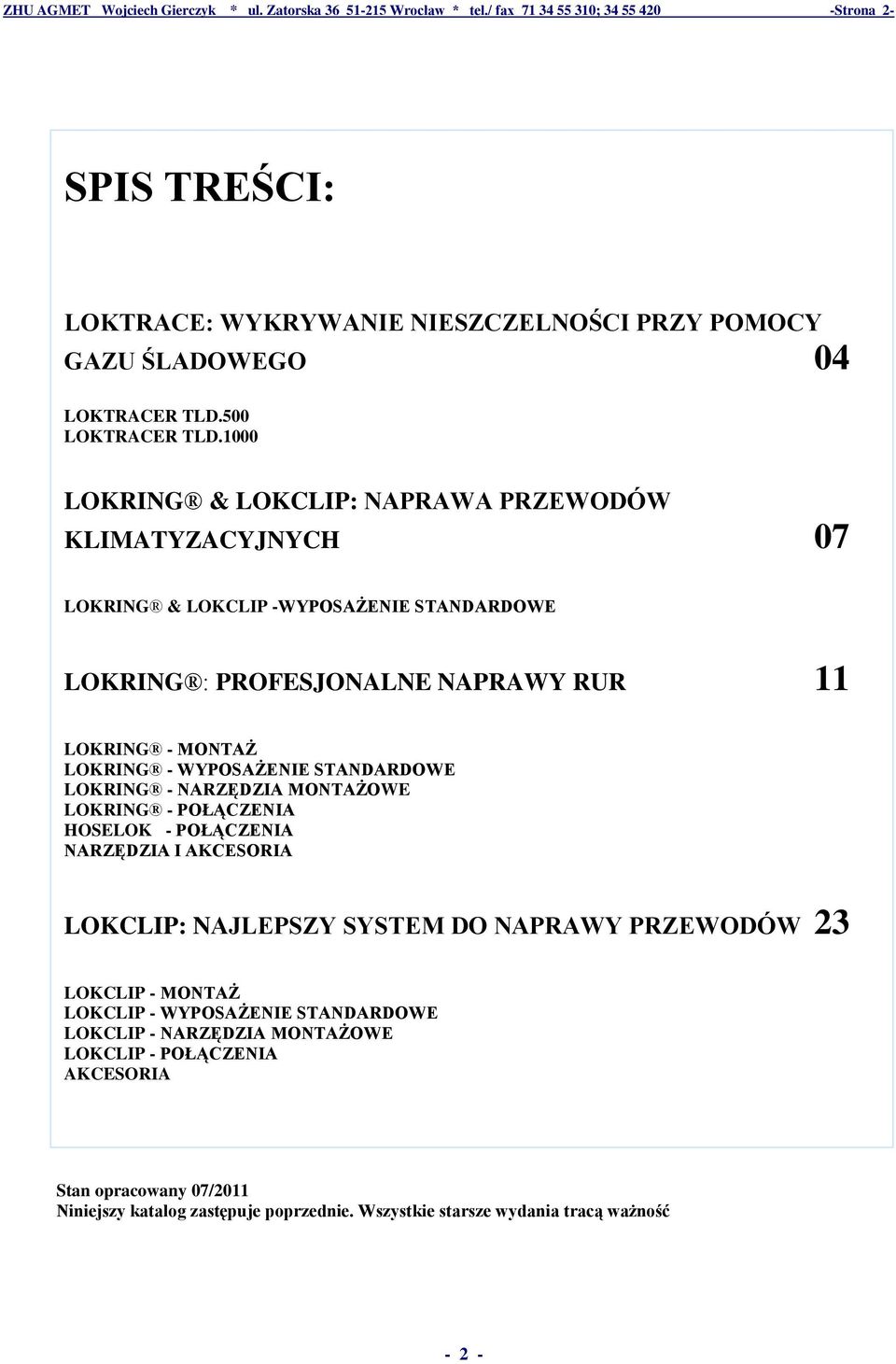

2 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 2- SPIS TREŚCI: LOKTRACE: WYKRYWANIE NIESZCZELNOŚCI PRZY POMOCY GAZU ŚLADOWEGO 04 LOKTRACER TLD.500 LOKTRACER TLD.1000 LOKRING & LOKCLIP: NAPRAWA PRZEWODÓW KLIMATYZACYJNYCH 07 LOKRING & LOKCLIP -WYPOSAŻENIE STANDARDOWE LOKRING : PROFESJONALNE NAPRAWY RUR 11 LOKRING - MONTAŻ LOKRING - WYPOSAŻENIE STANDARDOWE LOKRING - NARZĘDZIA MONTAŻOWE LOKRING - POŁĄCZENIA HOSELOK - POŁĄCZENIA NARZĘDZIA I AKCESORIA LOKCLIP: NAJLEPSZY SYSTEM DO NAPRAWY PRZEWODÓW 23 LOKCLIP - MONTAŻ LOKCLIP - WYPOSAŻENIE STANDARDOWE LOKCLIP - NARZĘDZIA MONTAŻOWE LOKCLIP - POŁĄCZENIA AKCESORIA Stan opracowany 07/2011 Niniejszy katalog zastępuje poprzednie. Wszystkie starsze wydania tracą ważność - 2 -

3 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 3- Witamy w Vulkan Lokring Jesteśmy waszym globalnym partnerem w najlepszych połączeniach rurowych w chłodnictwie, klimatyzacji sklepowej przemysłowej i samochodowej Sukces VULKAN LOKRING ugruntował się ponad 30 lat temu na całym świecie w technice połączeń rur bez lutowania w przewodach z czynnikiem chłodniczym. Metoda początkowo opracowana i zastosowana w ekstremalnych warunkach techniki kosmicznej, następnie rozwinięta przez Vulkan Lokring tak, aby sprostać wymaganiom technologii klimatyzacji samochodowej. Do dziś zastosowano z powodzeniem w przemysłowej seryjnej produkcji samochodowych urządzeń klimatyzacyjnych, agregatów chłodniczych i klimatyzacyjnych ponad połączeń LOKRINGAMI. Rocznie fabryki znanych producentów samochodów opuszczają dalsze miliony produktów, w których zastosowano technologię łączenia rur metodą Lokring. Wiedza, jaką zdobyliśmy jako wytwórca oryginalnego wyposażenia do samochodów może być z sukcesem przeniesiona na dziedzinę łączenia rur i przewodów w serwisie samochodowym. Certyfikat TÜV oraz certyfikat dla PRODUCENTA ORYGINALNEGO SPRZĘTU (OEM). LOKTRACE jest pierwszą metodą spełniającą wymagania systemu wykrywania nieszczelności w systemach klimatyzacji samochodowej. W połączeniu z systemami LOKRING i LOKCLIP Vulkan Lokring oferuje kompletny pakiet wykrywania nieszczelności. Skorzystaj z doświadczeń i osiągnięć VULKAN LOKRING w dziedzinie najlepszych połączeń rurowych!!! Sprzęt domowy i mała technika chłodnicza sprzęt domowy (chłodziarki, zamrażarki, schładzarki wina) chłodnictwo meblowe (witryny chłodnicze, lady bufetowe) chłodnictwo gastronomiczne (chłodziarki sklepowe, agregaty chłodnicze, przenośne chłodziarki) Klimatyzacja przemysłowa urządzenia klimatyzacyjne (SPLIT, MULTI-SPLIT, VRF, HVAC) przemysłowe chłodzenie pompy cieplne solartermia geotermia OEM Produkcja sprzęt domowy (chłodziarki, zamrażarki, schładzarki wina) samochodowe systemy klimatyzacji klimatyzacja przemysłowa pompy cieplne Serwis klimatyzacji samochodowej pojazdy mechaniczne pojazdy użyteczności publicznej pojazdy specjalistyczne autobusy - 3 -

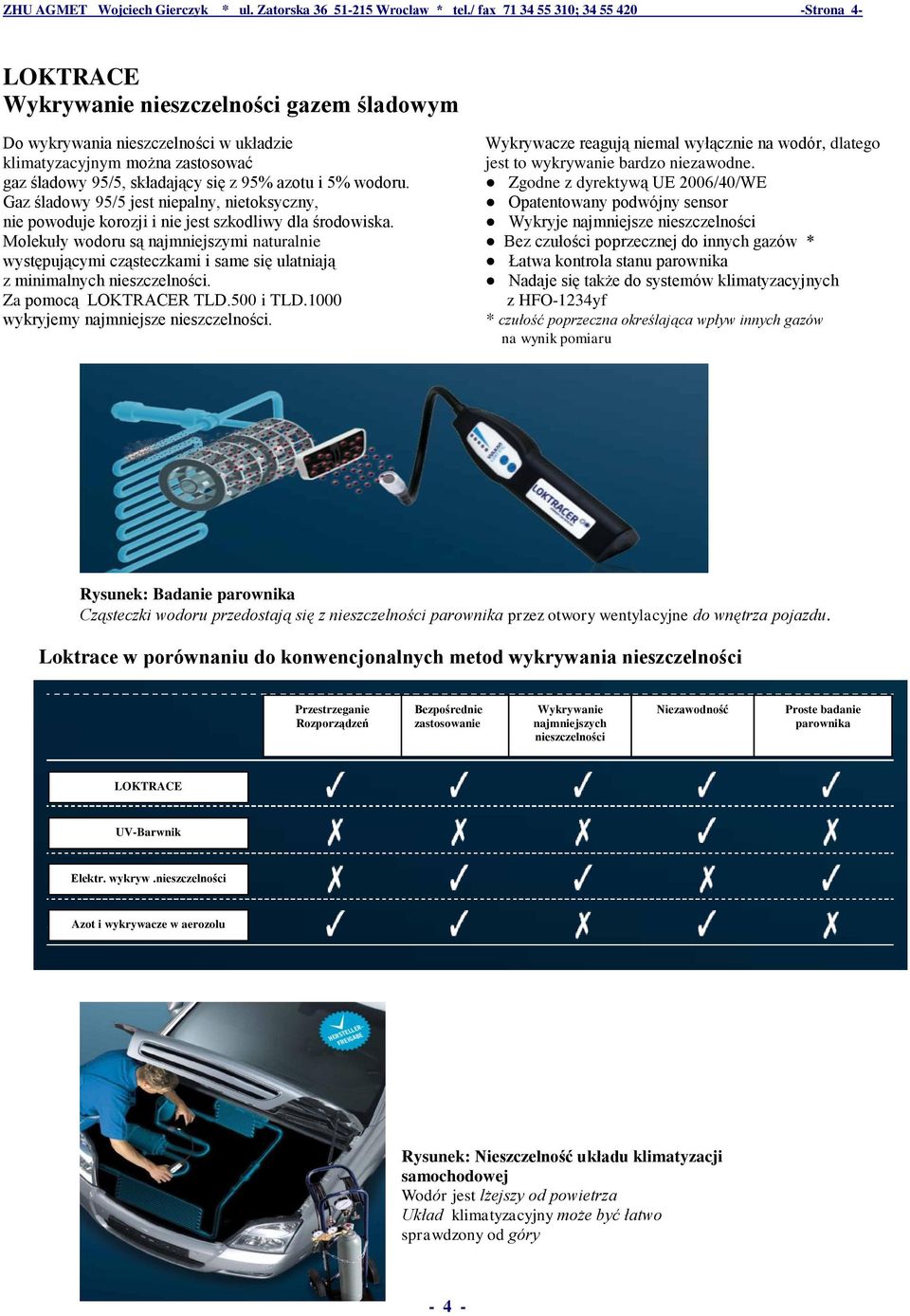

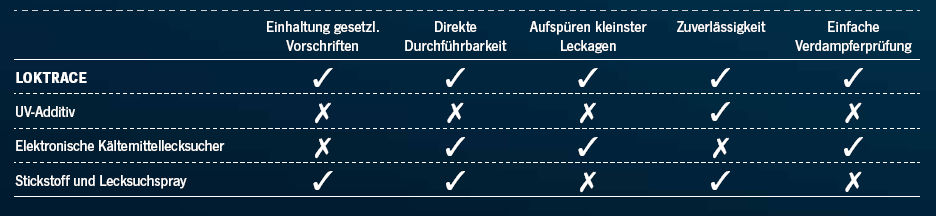

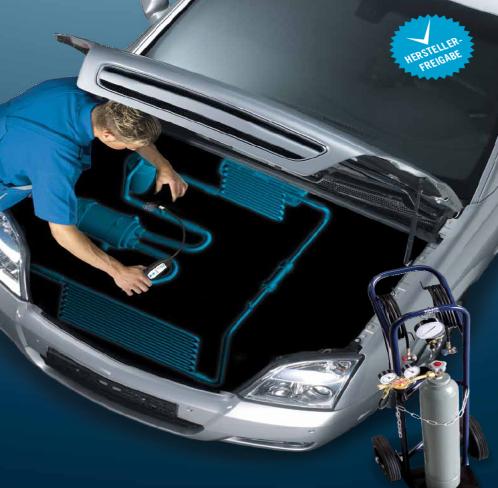

4 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 4- LOKTRACE Wykrywanie nieszczelności gazem śladowym Do wykrywania nieszczelności w układzie Wykrywacze reagują niemal wyłącznie na wodór, dlatego klimatyzacyjnym można zastosować jest to wykrywanie bardzo niezawodne. gaz śladowy 95/5, składający się z 95% azotu i 5% wodoru. Zgodne z dyrektywą UE 2006/40/WE Gaz śladowy 95/5 jest niepalny, nietoksyczny, Opatentowany podwójny sensor nie powoduje korozji i nie jest szkodliwy dla środowiska. Wykryje najmniejsze nieszczelności Molekuły wodoru są najmniejszymi naturalnie Bez czułości poprzecznej do innych gazów * występującymi cząsteczkami i same się ulatniają Łatwa kontrola stanu parownika z minimalnych nieszczelności. Nadaje się także do systemów klimatyzacyjnych Za pomocą LOKTRACER TLD.500 i TLD.1000 z HFO-1234yf wykryjemy najmniejsze nieszczelności. * czułość poprzeczna określająca wpływ innych gazów na wynik pomiaru Rysunek: Badanie parownika Cząsteczki wodoru przedostają się z nieszczelności parownika przez otwory wentylacyjne do wnętrza pojazdu. Loktrace w porównaniu do konwencjonalnych metod wykrywania nieszczelności Przestrzeganie Rozporządzeń Bezpośrednie zastosowanie Wykrywanie najmniejszych nieszczelności Niezawodność Proste badanie parownika LOKTRACE UV-Barwnik Elektr. wykryw.nieszczelności Azot i wykrywacze w aerozolu Rysunek: Nieszczelność układu klimatyzacji samochodowej Wodór jest lżejszy od powietrza Układ klimatyzacyjny może być łatwo sprawdzony od góry - 4 -

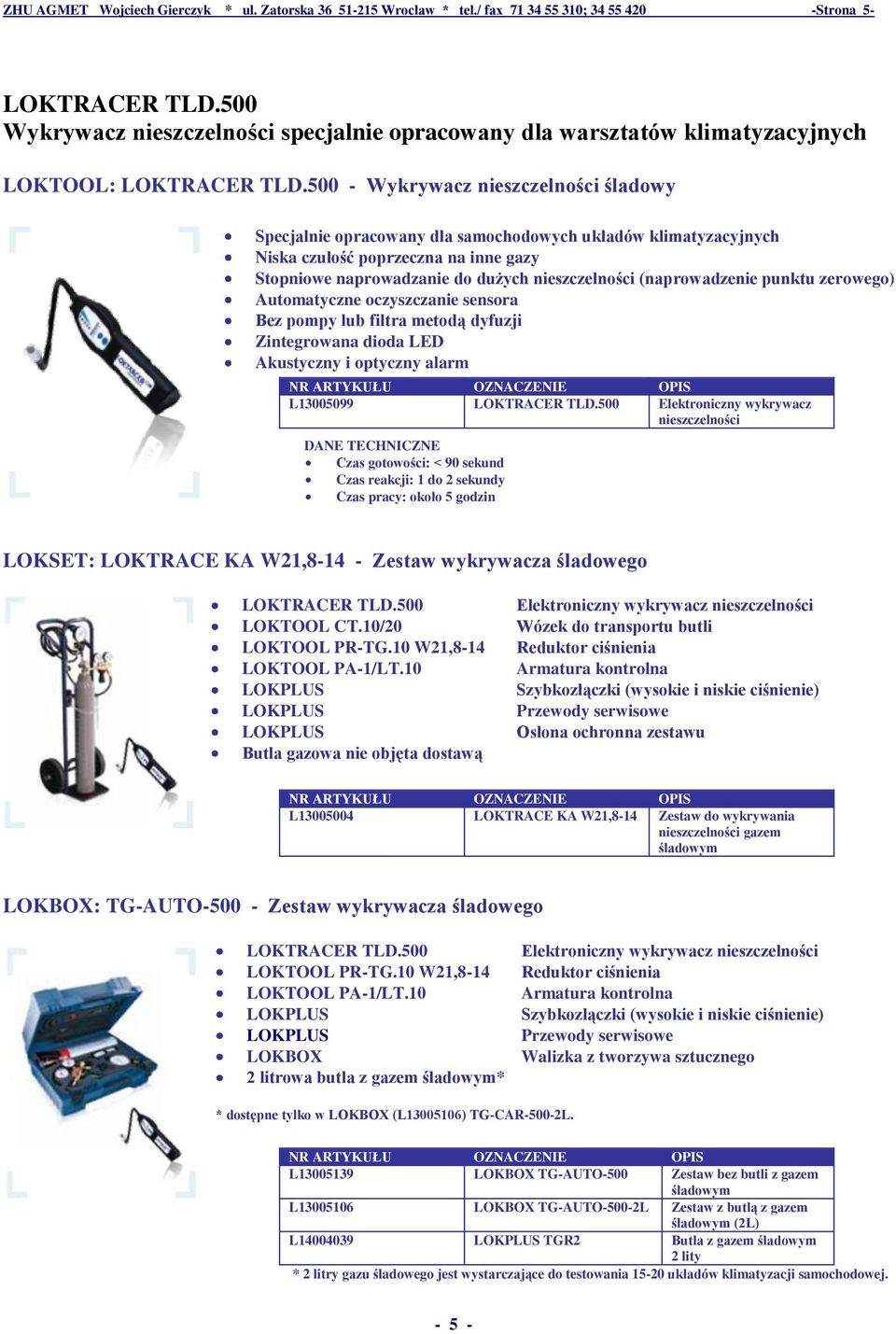

5 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 5- LOKTRACER TLD.500 Wykrywacz nieszczelności specjalnie opracowany dla warsztatów klimatyzacyjnych LOKTOOL: LOKTRACER TLD Wykrywacz nieszczelności śladowy Specjalnie opracowany dla samochodowych układów klimatyzacyjnych Niska czułość poprzeczna na inne gazy Stopniowe naprowadzanie do dużych nieszczelności (naprowadzenie punktu zerowego) Automatyczne oczyszczanie sensora Bez pompy lub filtra metodą dyfuzji Zintegrowana dioda LED Akustyczny i optyczny alarm L LOKTRACER TLD.500 Elektroniczny wykrywacz nieszczelności DANE TECHNICZNE Czas gotowości: < 90 sekund Czas reakcji: 1 do 2 sekundy Czas pracy: około 5 godzin LOKSET: LOKTRACE KA W21, Zestaw wykrywacza śladowego LOKTRACER TLD.500 LOKTOOL CT.10/20 LOKTOOL PR-TG.10 W21,8-14 LOKTOOL PA-1/LT.10 LOKPLUS LOKPLUS LOKPLUS Butla gazowa nie objęta dostawą Elektroniczny wykrywacz nieszczelności Wózek do transportu butli Reduktor ciśnienia Armatura kontrolna Szybkozłączki (wysokie i niskie ciśnienie) Przewody serwisowe Osłona ochronna zestawu L LOKTRACE KA W21,8-14 Zestaw do wykrywania nieszczelności gazem śladowym LOKBOX: TG-AUTO Zestaw wykrywacza śladowego LOKTRACER TLD.500 LOKTOOL PR-TG.10 W21,8-14 LOKTOOL PA-1/LT.10 LOKPLUS LOKPLUS LOKBOX 2 litrowa butla z gazem śladowym* Elektroniczny wykrywacz nieszczelności Reduktor ciśnienia Armatura kontrolna Szybkozłączki (wysokie i niskie ciśnienie) Przewody serwisowe Walizka z tworzywa sztucznego * dostępne tylko w LOKBOX (L ) TG-CAR-500-2L. L LOKBOX TG-AUTO-500 Zestaw bez butli z gazem śladowym L LOKBOX TG-AUTO-500-2L Zestaw z butlą z gazem śladowym (2L) L LOKPLUS TGR2 Butla z gazem śladowym 2 lity * 2 litry gazu śladowego jest wystarczające do testowania układów klimatyzacji samochodowej

6 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 6- LOKTRACER TLD.1000 Oryginalny LOKTOOL: LOKTRACER TLD Wykrywacz nieszczelności śladowy Specjalny tryb do wyszukiwania najmniejszych nieszczelności Niska wzajemna wrażliwość na inne gazy Stopniowe zbliżanie do dużych nieszczelności (naprowadzenie punktu zerowego) Automatyczne oczyszczanie sensora Z pompą ssącą Wyświetlacz wskazujący stężenie wodoru Akustyczny i optyczny alarm L LOKTRACER TLD.1000 Elektroniczny wykrywacz nieszczelności DANE TECHNICZNE Czas gotowości: < 60 sekund Czas reakcji: 1 do 2 sekundy Czas pracy: około 3 godzin LOKSET: LOKTRACE KA Zestaw wykrywacza śladowego LOKTRACER TLD.1000 LOKTOOL CT.10/20 LOKTOOL PR-TG.10 W21,8-14 LOKTOOL PA-1/LT.10 LOKPLUS LOKPLUS LOKPLUS Butla gazowa nie objęta dostawą Elektroniczny wykrywacz nieszczelności Wózek do transportu butli Reduktor ciśnienia Armatura kontrolna Szybkozłączki (wysokie i niskie ciśnienie) Przewody serwisowe Osłona ochronna zestawu L LOKTRACE KA-1000 W21,8-14 Zestaw do wykrywania nieszczelności gazem śladowym LOKBOX: TG-AUTO Zestaw wykrywacza śladowego LOKTRACER TLD.1000 LOKTOOL PR-TG.10 W21,8-14 LOKTOOL PA-1/LT.10 LOKPLUS LOKPLUS LOKBOX 2 litrowa butla z gazem śladowym* Elektroniczny wykrywacz nieszczelności Reduktor ciśnienia Armatura kontrolna Szybkozłączki (wysokie i niskie ciśnienie) Przewody serwisowe Walizka z tworzywa sztucznego * dostępne tylko w LOKBOX (L ) TG-CAR L. L LOKBOX TG-AUTO-1000 Zestaw bez butli z gazem śladowym L LOKBOX TG-AUTO L Zestaw z butlą z gazem śladowym (2L) L LOKPLUS TGR2 Butla z gazem śladowym 2 lity * 2 litry gazu śladowego jest wystarczające do testowania układów klimatyzacji samochodowej

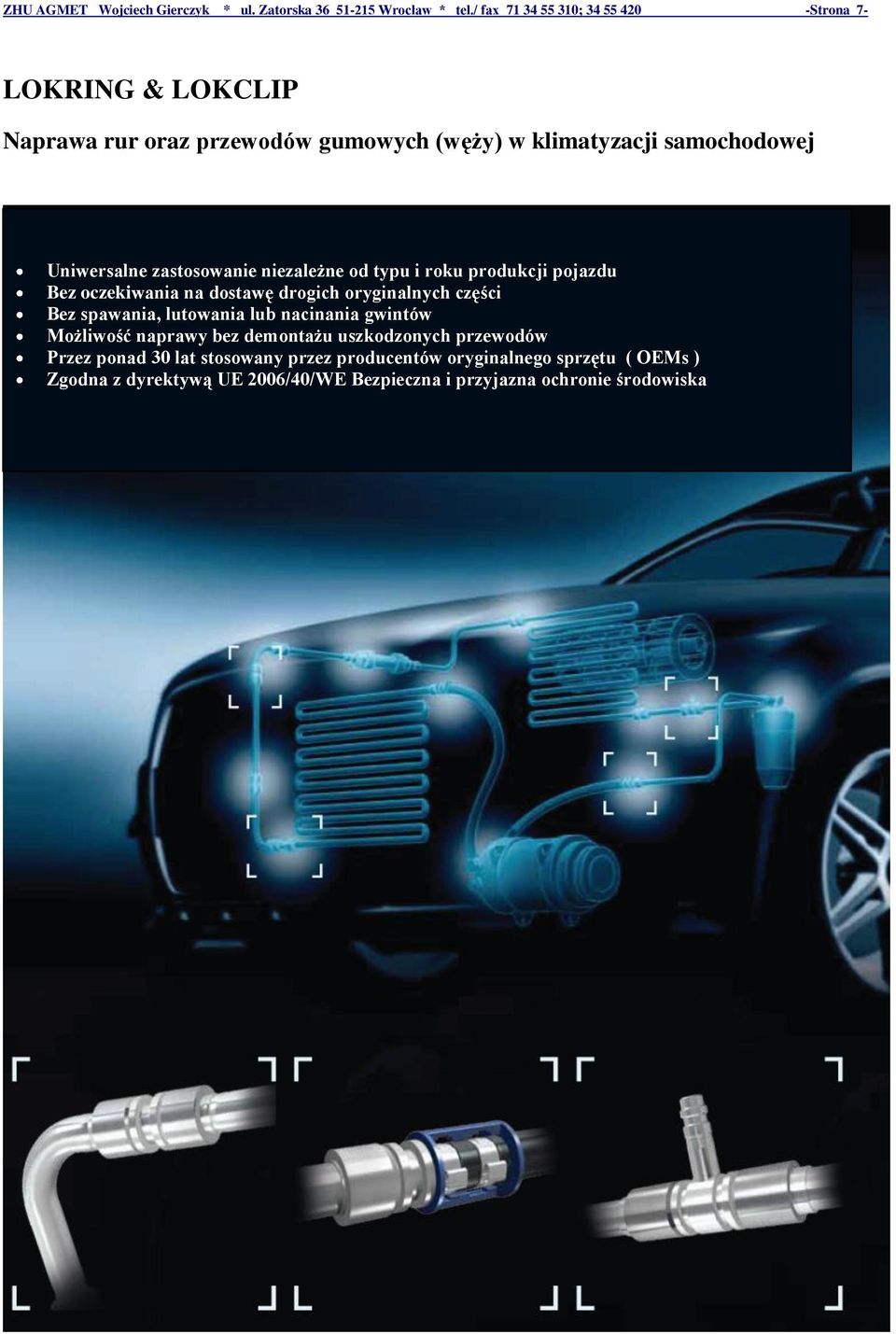

7 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 7- LOKRING & LOKCLIP Naprawa rur oraz przewodów gumowych (węży) w klimatyzacji samochodowej Uniwersalne zastosowanie niezależne od typu i roku produkcji pojazdu Bez oczekiwania na dostawę drogich oryginalnych części Bez spawania, lutowania lub nacinania gwintów Możliwość naprawy bez demontażu uszkodzonych przewodów Przez ponad 30 lat stosowany przez producentów oryginalnego sprzętu ( OEMs ) Zgodna z dyrektywą UE 2006/40/WE Bezpieczna i przyjazna ochronie środowiska - 7 -

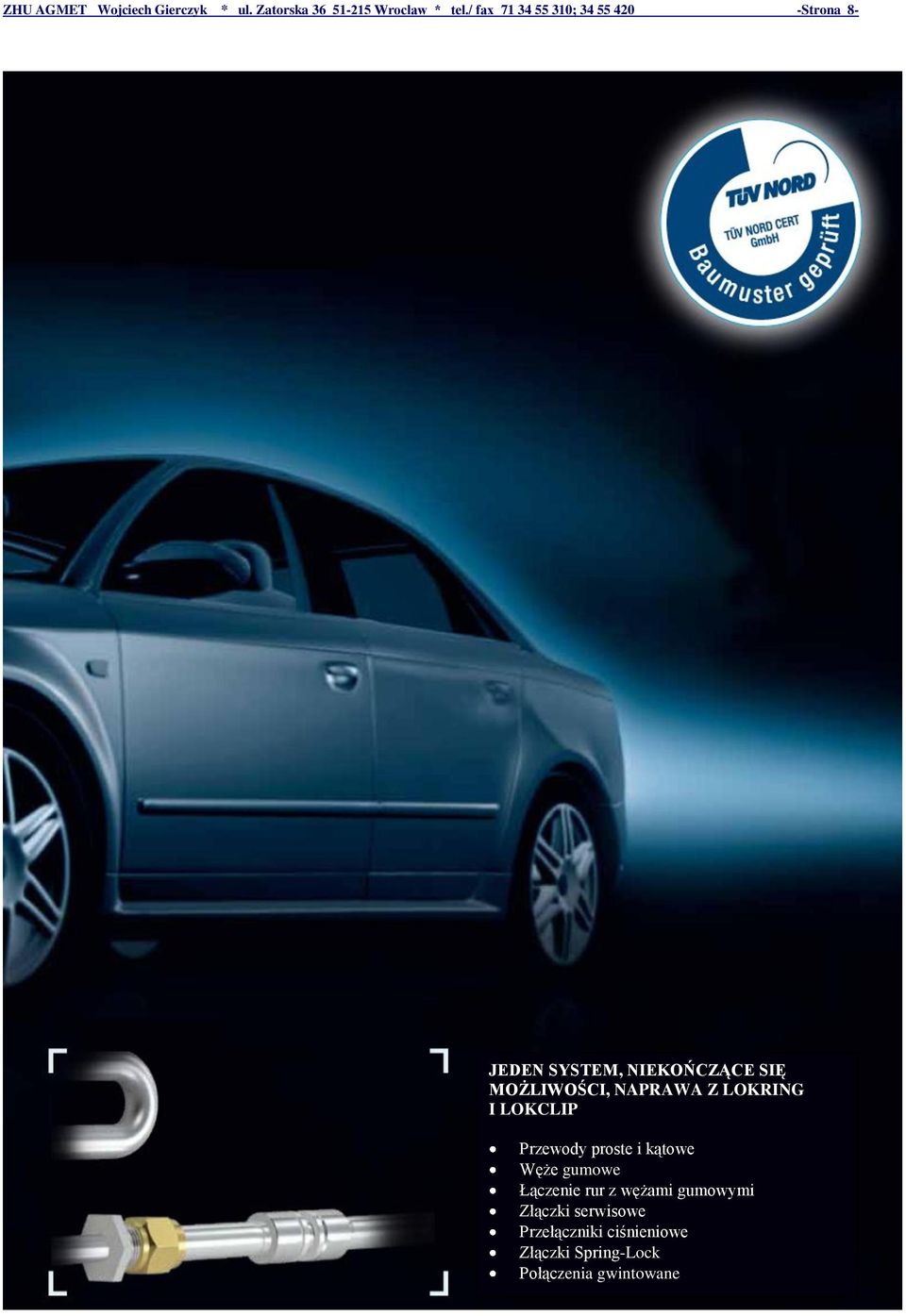

8 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 8- JEDEN SYSTEM, NIEKOŃCZĄCE SIĘ MOŻLIWOŚCI, NAPRAWA Z LOKRING I LOKCLIP Przewody proste i kątowe Węże gumowe Łączenie rur z wężami gumowymi Złączki serwisowe Przełączniki ciśnieniowe Złączki Spring-Lock Połączenia gwintowane

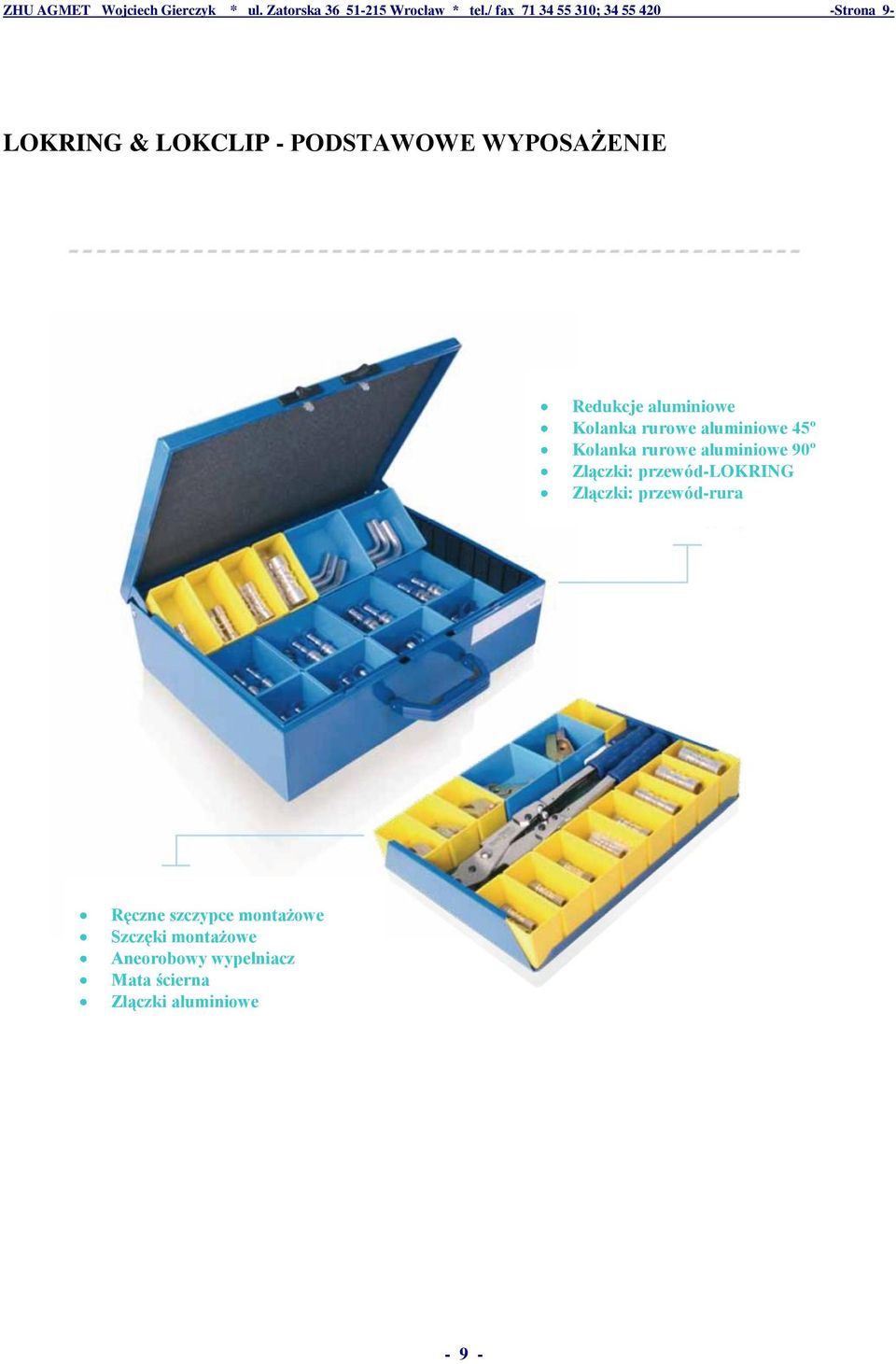

9 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 9- LOKRING & LOKCLIP - PODSTAWOWE WYPOSAŻENIE Redukcje aluminiowe Kolanka rurowe aluminiowe 45º Kolanka rurowe aluminiowe 90º Złączki: przewód-lokring Złączki: przewód-rura Ręczne szczypce montażowe Szczęki montażowe Aneorobowy wypełniacz Mata ścierna Złączki aluminiowe - 9 -

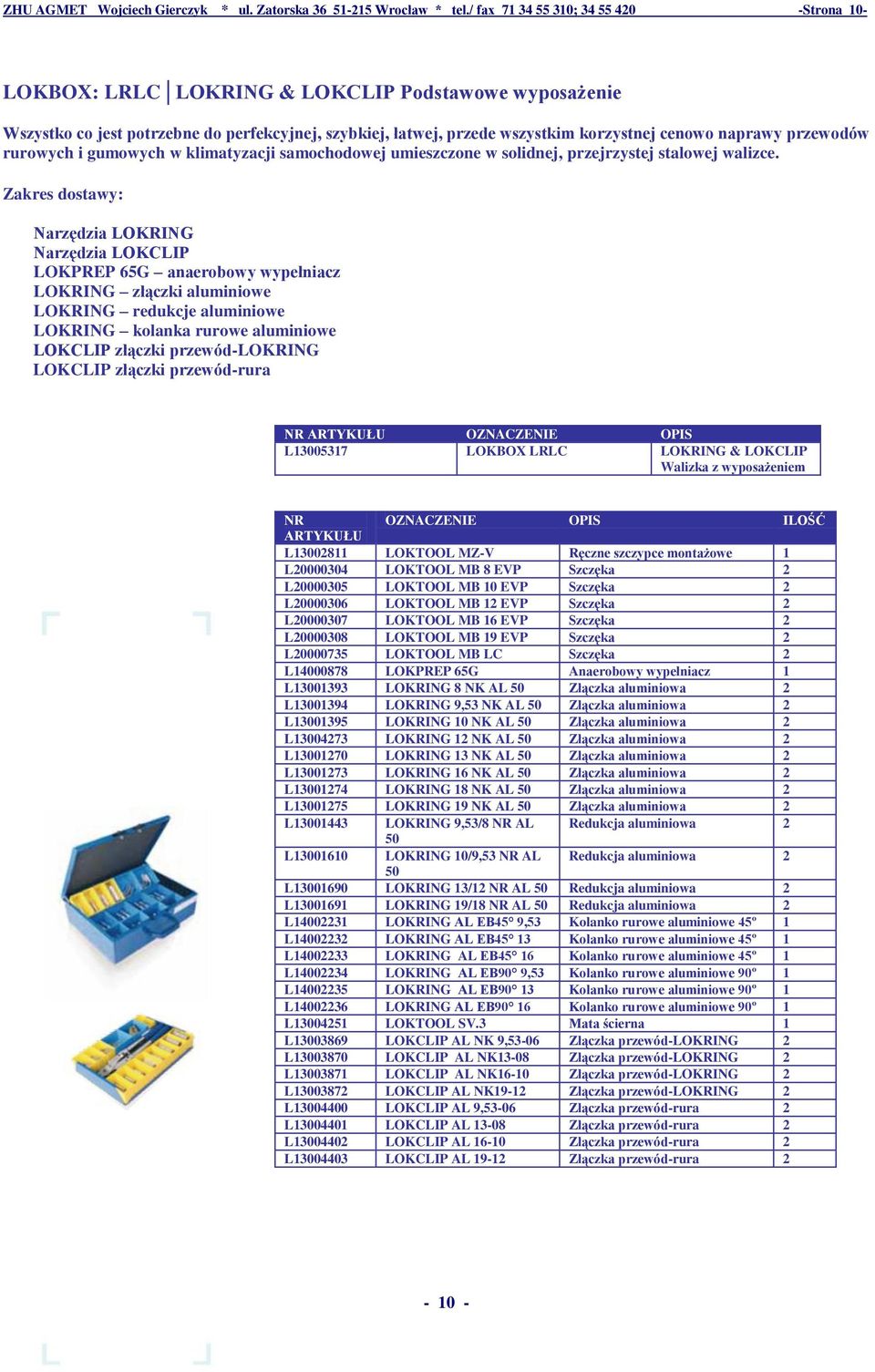

10 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 10- LOKBOX: LRLC LOKRING & LOKCLIP Podstawowe wyposażenie Wszystko co jest potrzebne do perfekcyjnej, szybkiej, łatwej, przede wszystkim korzystnej cenowo naprawy przewodów rurowych i gumowych w klimatyzacji samochodowej umieszczone w solidnej, przejrzystej stalowej walizce. Zakres dostawy: Narzędzia LOKRING Narzędzia LOKCLIP LOKPREP 65G anaerobowy wypełniacz LOKRING złączki aluminiowe LOKRING redukcje aluminiowe LOKRING kolanka rurowe aluminiowe LOKCLIP złączki przewód-lokring LOKCLIP złączki przewód-rura L LOKBOX LRLC LOKRING & LOKCLIP Walizka z wyposażeniem NR OZNACZENIE OPIS ILOŚĆ ARTYKUŁU L LOKTOOL MZ-V Ręczne szczypce montażowe 1 L LOKTOOL MB 8 EVP Szczęka 2 L LOKTOOL MB 10 EVP Szczęka 2 L LOKTOOL MB 12 EVP Szczęka 2 L LOKTOOL MB 16 EVP Szczęka 2 L LOKTOOL MB 19 EVP Szczęka 2 L LOKTOOL MB LC Szczęka 2 L LOKPREP 65G Anaerobowy wypełniacz 1 L LOKRING 8 NK AL 50 Złączka aluminiowa 2 L LOKRING 9,53 NK AL 50 Złączka aluminiowa 2 L LOKRING 10 NK AL 50 Złączka aluminiowa 2 L LOKRING 12 NK AL 50 Złączka aluminiowa 2 L LOKRING 13 NK AL 50 Złączka aluminiowa 2 L LOKRING 16 NK AL 50 Złączka aluminiowa 2 L LOKRING 18 NK AL 50 Złączka aluminiowa 2 L LOKRING 19 NK AL 50 Złączka aluminiowa 2 L LOKRING 9,53/8 NR AL Redukcja aluminiowa 2 50 L LOKRING 10/9,53 NR AL Redukcja aluminiowa 2 50 L LOKRING 13/12 NR AL 50 Redukcja aluminiowa 2 L LOKRING 19/18 NR AL 50 Redukcja aluminiowa 2 L LOKRING AL EB45 9,53 Kolanko rurowe aluminiowe 45º 1 L LOKRING AL EB45 13 Kolanko rurowe aluminiowe 45º 1 L LOKRING AL EB45 16 Kolanko rurowe aluminiowe 45º 1 L LOKRING AL EB90 9,53 Kolanko rurowe aluminiowe 90º 1 L LOKRING AL EB90 13 Kolanko rurowe aluminiowe 90º 1 L LOKRING AL EB90 16 Kolanko rurowe aluminiowe 90º 1 L LOKTOOL SV.3 Mata ścierna 1 L LOKCLIP AL NK 9,53-06 Złączka przewód-lokring 2 L LOKCLIP AL NK13-08 Złączka przewód-lokring 2 L LOKCLIP AL NK16-10 Złączka przewód-lokring 2 L LOKCLIP AL NK19-12 Złączka przewód-lokring 2 L LOKCLIP AL 9,53-06 Złączka przewód-rura 2 L LOKCLIP AL Złączka przewód-rura 2 L LOKCLIP AL Złączka przewód-rura 2 L LOKCLIP AL Złączka przewód-rura

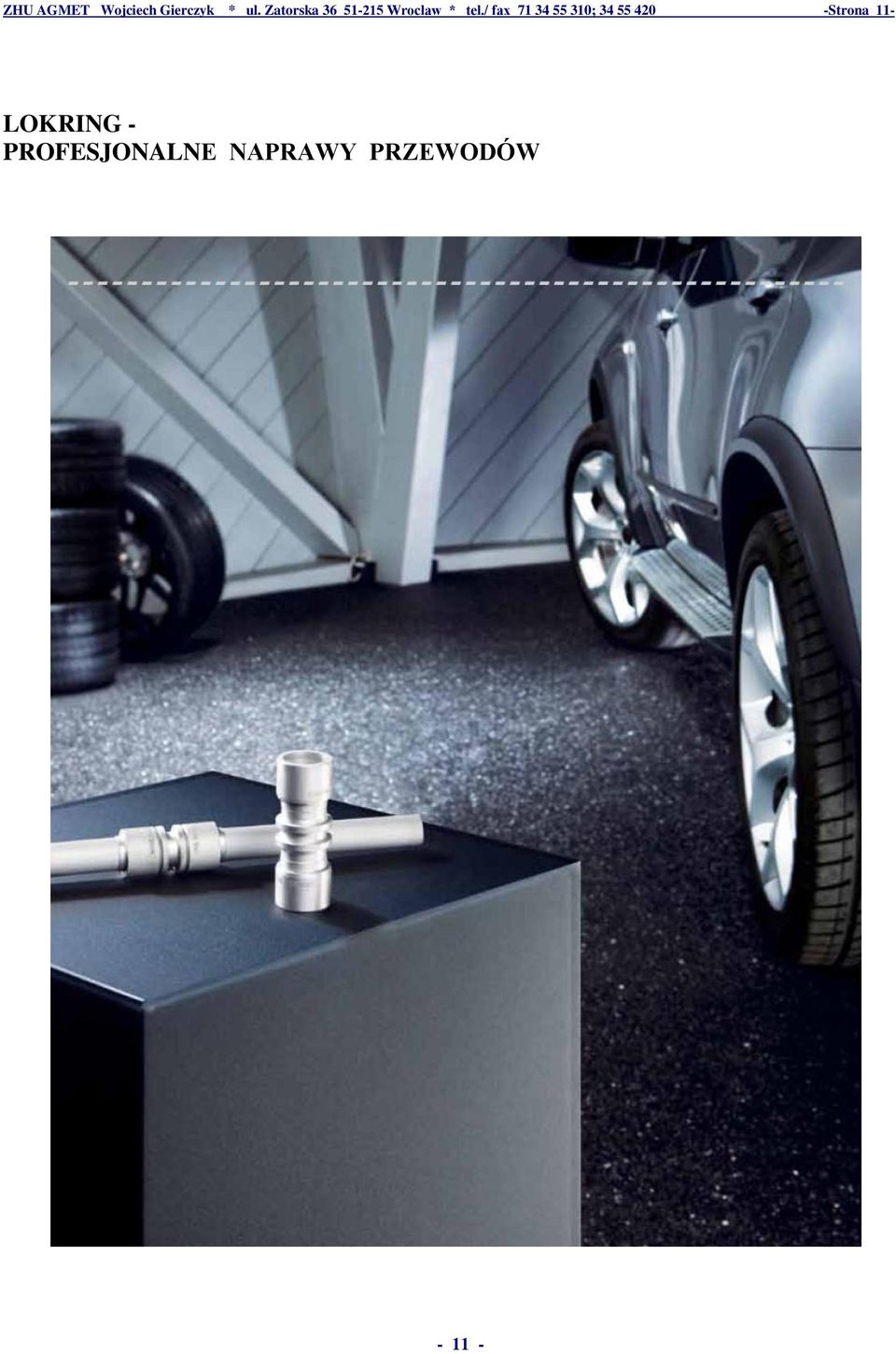

11 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 11- LOKRING - PROFESJONALNE NAPRAWY PRZEWODÓW

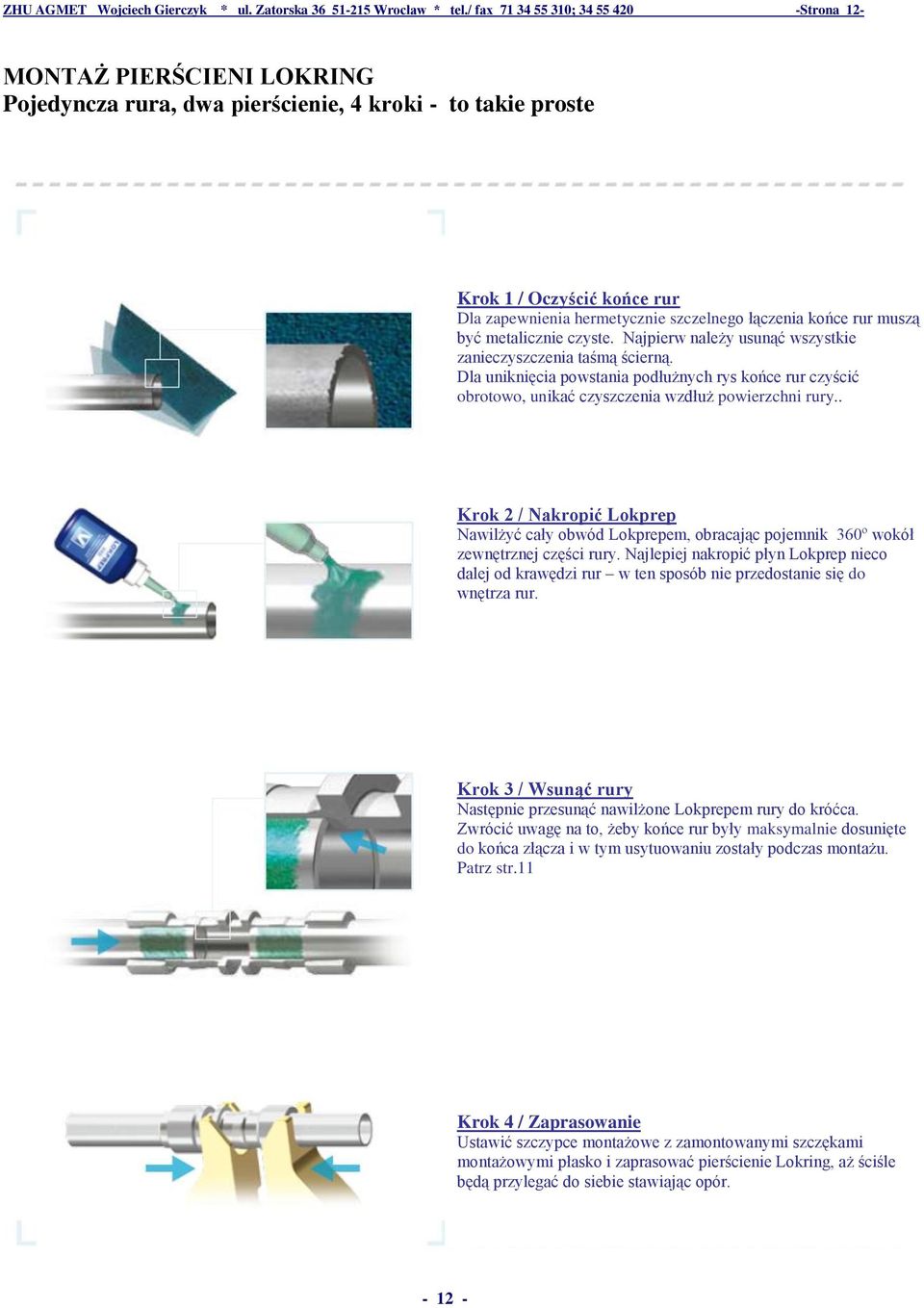

12 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 12- MONTAŻ PIERŚCIENI LOKRING Pojedyncza rura, dwa pierścienie, 4 kroki - to takie proste Krok 1 / Oczyścić końce rur Dla zapewnienia hermetycznie szczelnego łączenia końce rur muszą być metalicznie czyste. Najpierw należy usunąć wszystkie zanieczyszczenia taśmą ścierną. Dla uniknięcia powstania podłużnych rys końce rur czyścić obrotowo, unikać czyszczenia wzdłuż powierzchni rury.. Krok 2 / Nakropić Lokprep Nawilżyć cały obwód Lokprepem, obracając pojemnik 360º wokół zewnętrznej części rury. Najlepiej nakropić płyn Lokprep nieco dalej od krawędzi rur w ten sposób nie przedostanie się do wnętrza rur. Krok 3 / Wsunąć rury Następnie przesunąć nawilżone Lokprepem rury do króćca. Zwrócić uwagę na to, żeby końce rur były maksymalnie dosunięte do końca złącza i w tym usytuowaniu zostały podczas montażu. Patrz str.11 Krok 4 / Zaprasowanie Ustawić szczypce montażowe z zamontowanymi szczękami montażowymi płasko i zaprasować pierścienie Lokring, aż ściśle będą przylegać do siebie stawiając opór

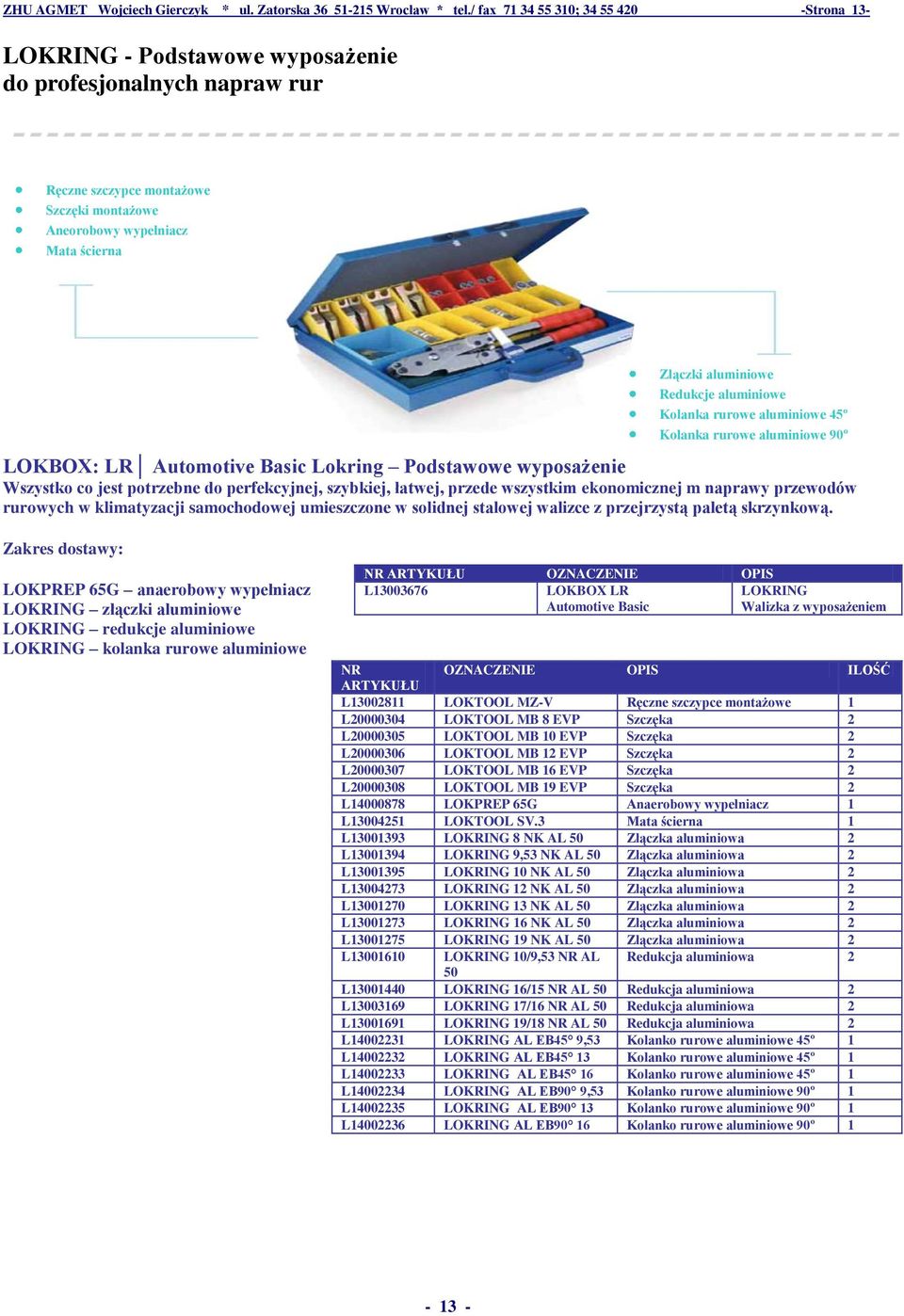

13 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 13- LOKRING - Podstawowe wyposażenie do profesjonalnych napraw rur Ręczne szczypce montażowe Szczęki montażowe Aneorobowy wypełniacz Mata ścierna Złączki aluminiowe Redukcje aluminiowe Kolanka rurowe aluminiowe 45º Kolanka rurowe aluminiowe 90º LOKBOX: LR Automotive Basic Lokring Podstawowe wyposażenie Wszystko co jest potrzebne do perfekcyjnej, szybkiej, łatwej, przede wszystkim ekonomicznej m naprawy przewodów rurowych w klimatyzacji samochodowej umieszczone w solidnej stalowej walizce z przejrzystą paletą skrzynkową. Zakres dostawy: LOKPREP 65G anaerobowy wypełniacz LOKRING złączki aluminiowe LOKRING redukcje aluminiowe LOKRING kolanka rurowe aluminiowe L LOKBOX LR LOKRING Automotive Basic Walizka z wyposażeniem NR OZNACZENIE OPIS ILOŚĆ ARTYKUŁU L LOKTOOL MZ-V Ręczne szczypce montażowe 1 L LOKTOOL MB 8 EVP Szczęka 2 L LOKTOOL MB 10 EVP Szczęka 2 L LOKTOOL MB 12 EVP Szczęka 2 L LOKTOOL MB 16 EVP Szczęka 2 L LOKTOOL MB 19 EVP Szczęka 2 L LOKPREP 65G Anaerobowy wypełniacz 1 L LOKTOOL SV.3 Mata ścierna 1 L LOKRING 8 NK AL 50 Złączka aluminiowa 2 L LOKRING 9,53 NK AL 50 Złączka aluminiowa 2 L LOKRING 10 NK AL 50 Złączka aluminiowa 2 L LOKRING 12 NK AL 50 Złączka aluminiowa 2 L LOKRING 13 NK AL 50 Złączka aluminiowa 2 L LOKRING 16 NK AL 50 Złączka aluminiowa 2 L LOKRING 19 NK AL 50 Złączka aluminiowa 2 L LOKRING 10/9,53 NR AL Redukcja aluminiowa 2 50 L LOKRING 16/15 NR AL 50 Redukcja aluminiowa 2 L LOKRING 17/16 NR AL 50 Redukcja aluminiowa 2 L LOKRING 19/18 NR AL 50 Redukcja aluminiowa 2 L LOKRING AL EB45 9,53 Kolanko rurowe aluminiowe 45º 1 L LOKRING AL EB45 13 Kolanko rurowe aluminiowe 45º 1 L LOKRING AL EB45 16 Kolanko rurowe aluminiowe 45º 1 L LOKRING AL EB90 9,53 Kolanko rurowe aluminiowe 90º 1 L LOKRING AL EB90 13 Kolanko rurowe aluminiowe 90º 1 L LOKRING AL EB90 16 Kolanko rurowe aluminiowe 90º

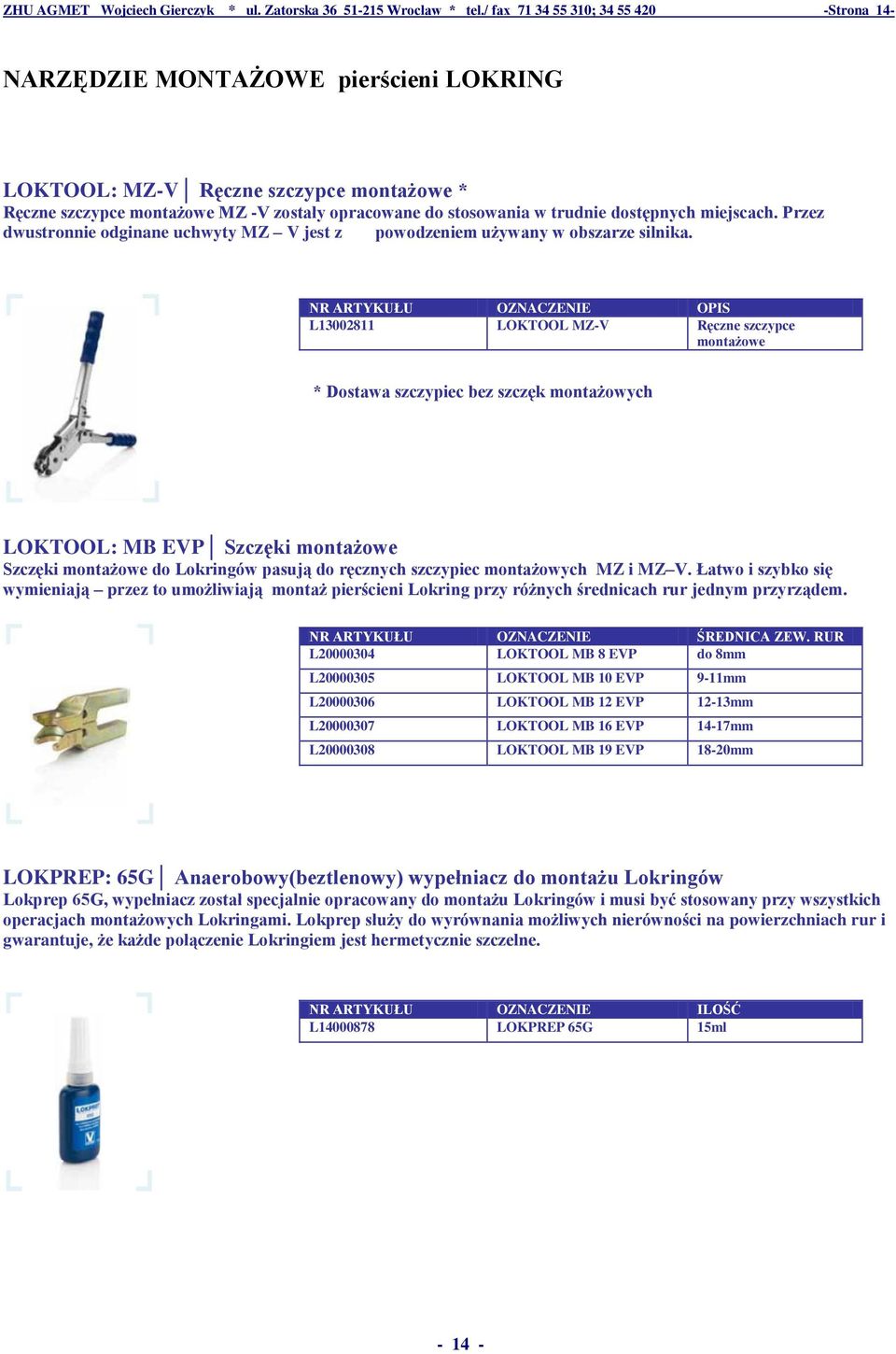

14 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 14- NARZĘDZIE MONTAŻOWE pierścieni LOKRING LOKTOOL: MZ-V Ręczne szczypce montażowe * Ręczne szczypce montażowe MZ -V zostały opracowane do stosowania w trudnie dostępnych miejscach. Przez dwustronnie odginane uchwyty MZ V jest z powodzeniem używany w obszarze silnika. L LOKTOOL MZ-V Ręczne szczypce montażowe * Dostawa szczypiec bez szczęk montażowych LOKTOOL: MB EVP Szczęki montażowe Szczęki montażowe do Lokringów pasują do ręcznych szczypiec montażowych MZ i MZ V. Łatwo i szybko się wymieniają przez to umożliwiają montaż pierścieni Lokring przy różnych średnicach rur jednym przyrządem. NR ARTYKUŁU OZNACZENIE ŚREDNICA ZEW. RUR L LOKTOOL MB 8 EVP do 8mm L LOKTOOL MB 10 EVP 9-11mm L LOKTOOL MB 12 EVP 12-13mm L LOKTOOL MB 16 EVP 14-17mm L LOKTOOL MB 19 EVP 18-20mm LOKPREP: 65G Anaerobowy(beztlenowy) wypełniacz do montażu Lokringów Lokprep 65G, wypełniacz został specjalnie opracowany do montażu Lokringów i musi być stosowany przy wszystkich operacjach montażowych Lokringami. Lokprep służy do wyrównania możliwych nierówności na powierzchniach rur i gwarantuje, że każde połączenie Lokringiem jest hermetycznie szczelne. NR ARTYKUŁU OZNACZENIE ILOŚĆ L LOKPREP 65G 15ml

15 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 15- ZŁĄCZKI I REDUKCJE Do najczęściej występujących napraw LOKRING: NK AL 50 Złączki aluminiowe Do łączenia aluminiowych przewodów rurowych z identycznymi średnicami zewnętrznymi. NR ARTYKUŁU OZNACZENIE Ø [mm cal] L LOKRING 8 NK AL /16 L LOKRING 9,53 NK AL 50 9,53 3/8 L LOKRING 10 NK AL L LOKRING 12 NK AL L LOKRING 13 NK AL /2 L LOKRING 15 NK AL L LOKRING 16 NK AL /8 L LOKRING 18 NK AL L LOKRING 19 NK AL /4 * Inne rozmiary na zapytanie LOKRING: NR AL 50 Redukcje aluminiowe Do łączenia metrycznych z calowymi przewodami rurowymi. NR ARTYKUŁU OZNACZENIE Rura 1 Rura 2 Ø [mm cal] Ø [mm cal] L LOKRING 9,53/8 NR AL 50 9,53 3/8 8 5/16 L LOKRING 10/9,53 NR AL ,53 3/8 L LOKRING 13/9,53 NR AL /2 9,53 3/8 L LOKRING 13/12 NR AL / L LOKRING 16/13 NR AL /8 13 1/2 L LOKRING 16/15 NR AL / L LOKRING 17/16 NR AL /8 L LOKRING 19/16 NR AL /4 16 5/8 L LOKRING 19/18 NR AL / * Inne rozmiary na zapytanie

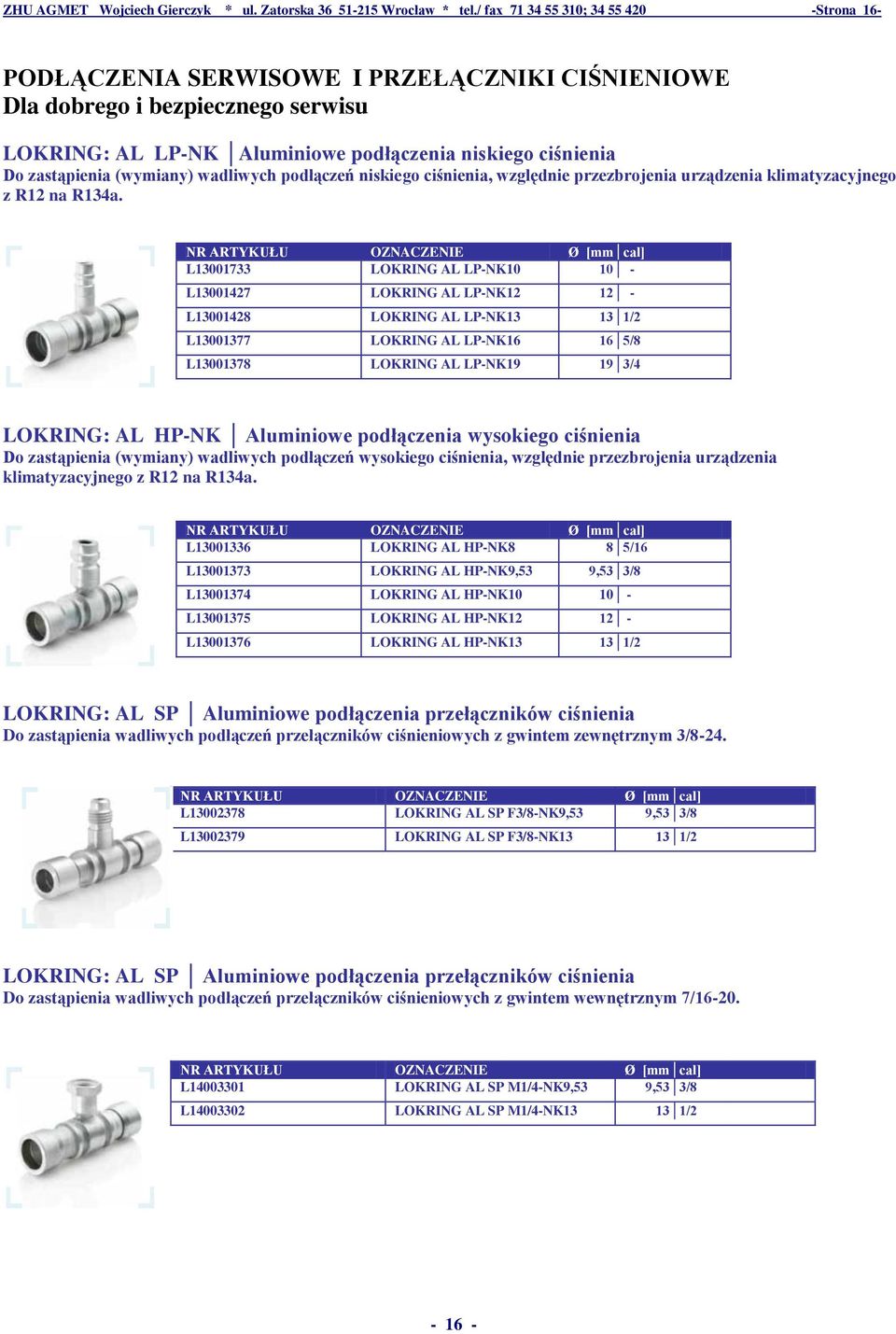

16 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 16- PODŁĄCZENIA SERWISOWE I PRZEŁĄCZNIKI CIŚNIENIOWE Dla dobrego i bezpiecznego serwisu LOKRING: AL LP-NK Aluminiowe podłączenia niskiego ciśnienia Do zastąpienia (wymiany) wadliwych podłączeń niskiego ciśnienia, względnie przezbrojenia urządzenia klimatyzacyjnego z R12 na R134a. NR ARTYKUŁU OZNACZENIE Ø [mm cal] L LOKRING AL LP-NK L LOKRING AL LP-NK L LOKRING AL LP-NK /2 L LOKRING AL LP-NK /8 L LOKRING AL LP-NK /4 LOKRING: AL HP-NK Aluminiowe podłączenia wysokiego ciśnienia Do zastąpienia (wymiany) wadliwych podłączeń wysokiego ciśnienia, względnie przezbrojenia urządzenia klimatyzacyjnego z R12 na R134a. NR ARTYKUŁU OZNACZENIE Ø [mm cal] L LOKRING AL HP-NK8 8 5/16 L LOKRING AL HP-NK9,53 9,53 3/8 L LOKRING AL HP-NK L LOKRING AL HP-NK L LOKRING AL HP-NK /2 LOKRING: AL SP Aluminiowe podłączenia przełączników ciśnienia Do zastąpienia wadliwych podłączeń przełączników ciśnieniowych z gwintem zewnętrznym 3/8-24. NR ARTYKUŁU OZNACZENIE Ø [mm cal] L LOKRING AL SP F3/8-NK9,53 9,53 3/8 L LOKRING AL SP F3/8-NK /2 LOKRING: AL SP Aluminiowe podłączenia przełączników ciśnienia Do zastąpienia wadliwych podłączeń przełączników ciśnieniowych z gwintem wewnętrznym 7/ NR ARTYKUŁU OZNACZENIE Ø [mm cal] L LOKRING AL SP M1/4-NK9,53 9,53 3/8 L LOKRING AL SP M1/4-NK /2-16 -

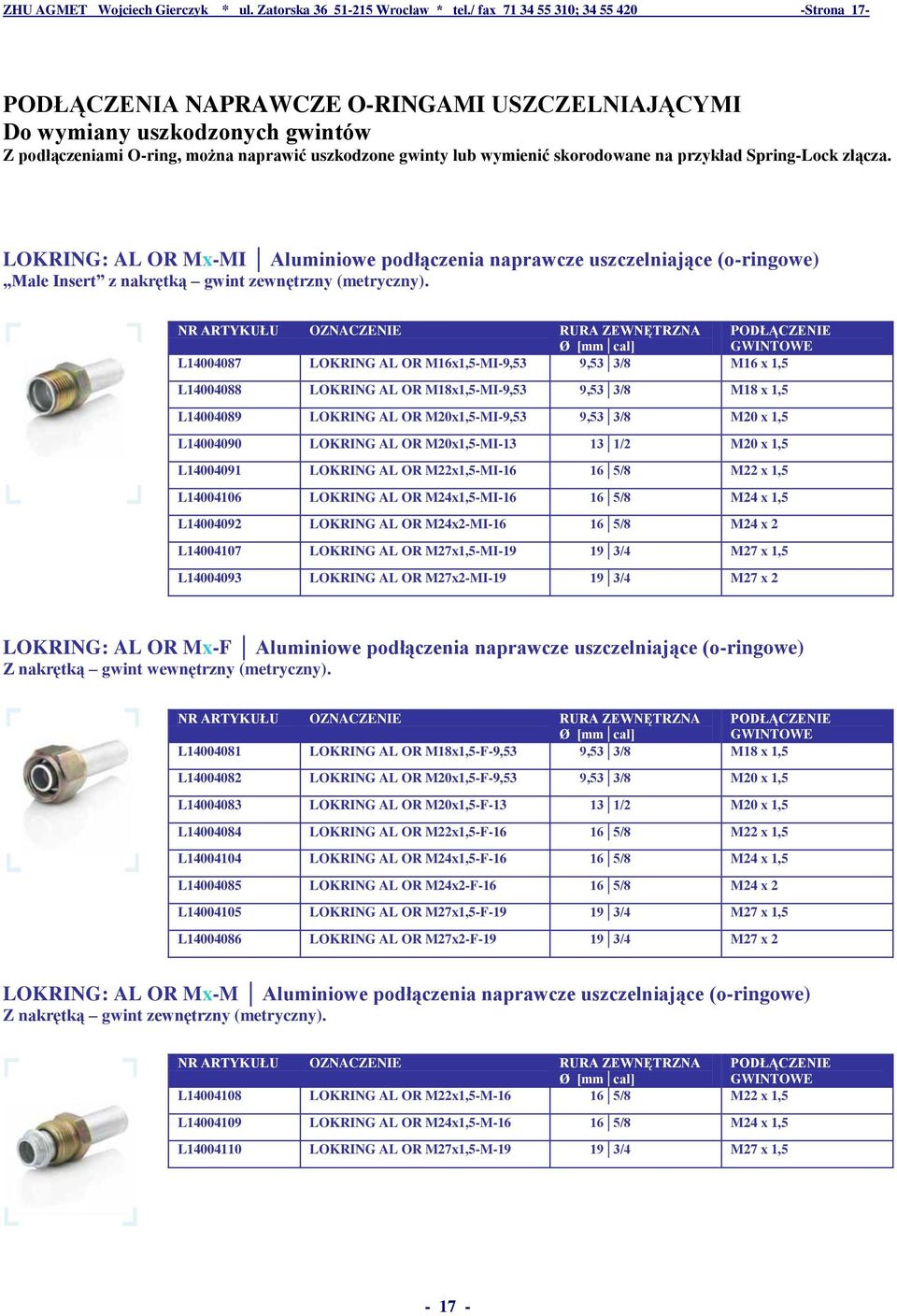

17 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 17- PODŁĄCZENIA NAPRAWCZE O-RINGAMI USZCZELNIAJĄCYMI Do wymiany uszkodzonych gwintów Z podłączeniami O-ring, można naprawić uszkodzone gwinty lub wymienić skorodowane na przykład Spring-Lock złącza. LOKRING: AL OR Mx-MI Aluminiowe podłączenia naprawcze uszczelniające (o-ringowe) Male Insert z nakrętką gwint zewnętrzny (metryczny). NR ARTYKUŁU OZNACZENIE RURA ZEWNĘTRZNA PODŁĄCZENIE Ø [mm cal] GWINTOWE L LOKRING AL OR M16x1,5-MI-9,53 9,53 3/8 M16 x 1,5 L LOKRING AL OR M18x1,5-MI-9,53 9,53 3/8 M18 x 1,5 L LOKRING AL OR M20x1,5-MI-9,53 9,53 3/8 M20 x 1,5 L LOKRING AL OR M20x1,5-MI /2 M20 x 1,5 L LOKRING AL OR M22x1,5-MI /8 M22 x 1,5 L LOKRING AL OR M24x1,5-MI /8 M24 x 1,5 L LOKRING AL OR M24x2-MI /8 M24 x 2 L LOKRING AL OR M27x1,5-MI /4 M27 x 1,5 L LOKRING AL OR M27x2-MI /4 M27 x 2 LOKRING: AL OR Mx-F Aluminiowe podłączenia naprawcze uszczelniające (o-ringowe) Z nakrętką gwint wewnętrzny (metryczny). NR ARTYKUŁU OZNACZENIE RURA ZEWNĘTRZNA PODŁĄCZENIE Ø [mm cal] GWINTOWE L LOKRING AL OR M18x1,5-F-9,53 9,53 3/8 M18 x 1,5 L LOKRING AL OR M20x1,5-F-9,53 9,53 3/8 M20 x 1,5 L LOKRING AL OR M20x1,5-F /2 M20 x 1,5 L LOKRING AL OR M22x1,5-F /8 M22 x 1,5 L LOKRING AL OR M24x1,5-F /8 M24 x 1,5 L LOKRING AL OR M24x2-F /8 M24 x 2 L LOKRING AL OR M27x1,5-F /4 M27 x 1,5 L LOKRING AL OR M27x2-F /4 M27 x 2 LOKRING: AL OR Mx-M Aluminiowe podłączenia naprawcze uszczelniające (o-ringowe) Z nakrętką gwint zewnętrzny (metryczny). NR ARTYKUŁU OZNACZENIE RURA ZEWNĘTRZNA PODŁĄCZENIE Ø [mm cal] GWINTOWE L LOKRING AL OR M22x1,5-M /8 M22 x 1,5 L LOKRING AL OR M24x1,5-M /8 M24 x 1,5 L LOKRING AL OR M27x1,5-M /4 M27 x 1,5-17 -

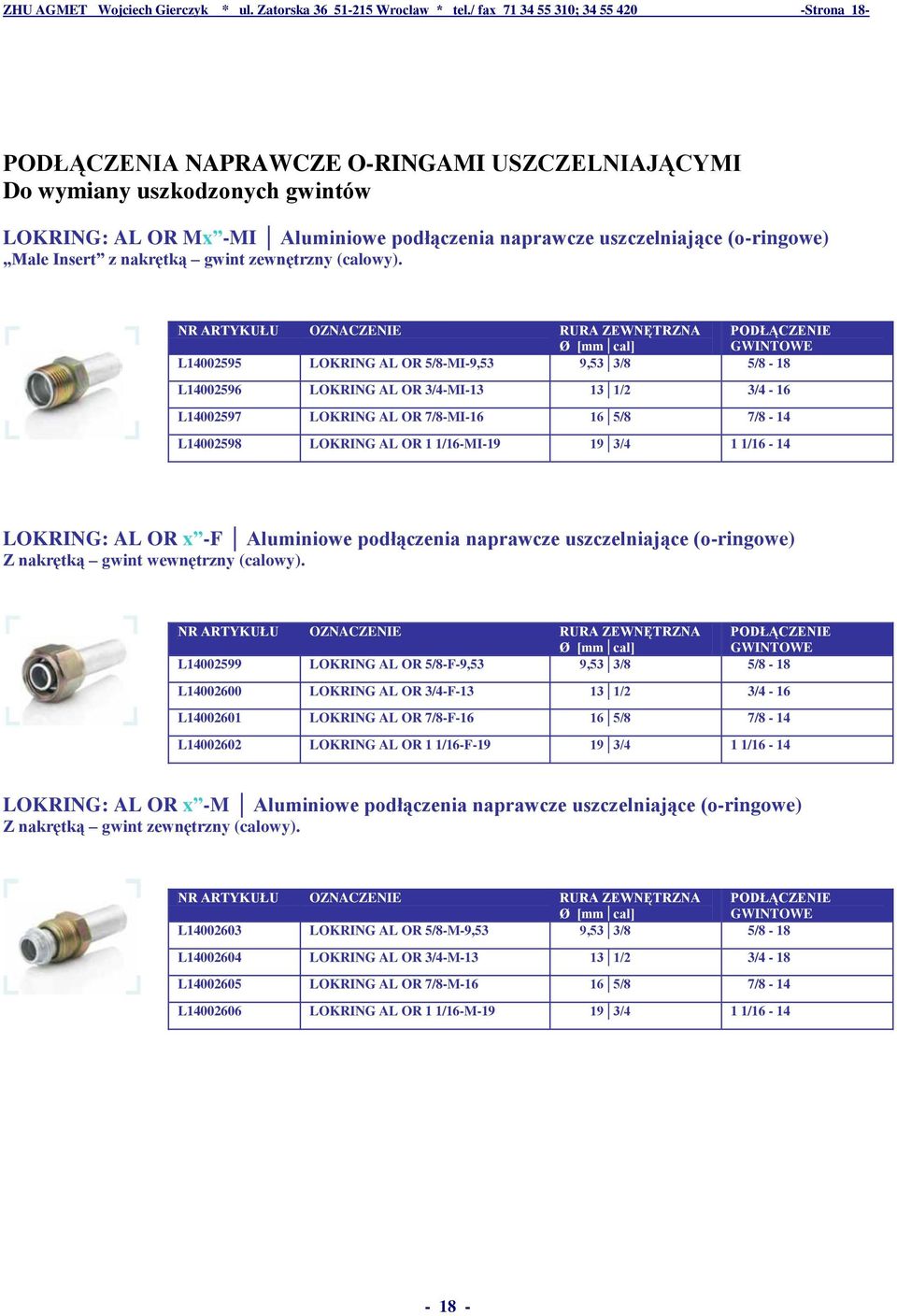

18 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 18- PODŁĄCZENIA NAPRAWCZE O-RINGAMI USZCZELNIAJĄCYMI Do wymiany uszkodzonych gwintów LOKRING: AL OR Mx -MI Aluminiowe podłączenia naprawcze uszczelniające (o-ringowe) Male Insert z nakrętką gwint zewnętrzny (calowy). NR ARTYKUŁU OZNACZENIE RURA ZEWNĘTRZNA PODŁĄCZENIE Ø [mm cal] GWINTOWE L LOKRING AL OR 5/8-MI-9,53 9,53 3/8 5/8-18 L LOKRING AL OR 3/4-MI /2 3/4-16 L LOKRING AL OR 7/8-MI /8 7/8-14 L LOKRING AL OR 1 1/16-MI /4 1 1/16-14 LOKRING: AL OR x -F Aluminiowe podłączenia naprawcze uszczelniające (o-ringowe) Z nakrętką gwint wewnętrzny (calowy). NR ARTYKUŁU OZNACZENIE RURA ZEWNĘTRZNA PODŁĄCZENIE Ø [mm cal] GWINTOWE L LOKRING AL OR 5/8-F-9,53 9,53 3/8 5/8-18 L LOKRING AL OR 3/4-F /2 3/4-16 L LOKRING AL OR 7/8-F /8 7/8-14 L LOKRING AL OR 1 1/16-F /4 1 1/16-14 LOKRING: AL OR x -M Aluminiowe podłączenia naprawcze uszczelniające (o-ringowe) Z nakrętką gwint zewnętrzny (calowy). NR ARTYKUŁU OZNACZENIE RURA ZEWNĘTRZNA PODŁĄCZENIE Ø [mm cal] GWINTOWE L LOKRING AL OR 5/8-M-9,53 9,53 3/8 5/8-18 L LOKRING AL OR 3/4-M /2 3/4-18 L LOKRING AL OR 7/8-M /8 7/8-14 L LOKRING AL OR 1 1/16-M /4 1 1/

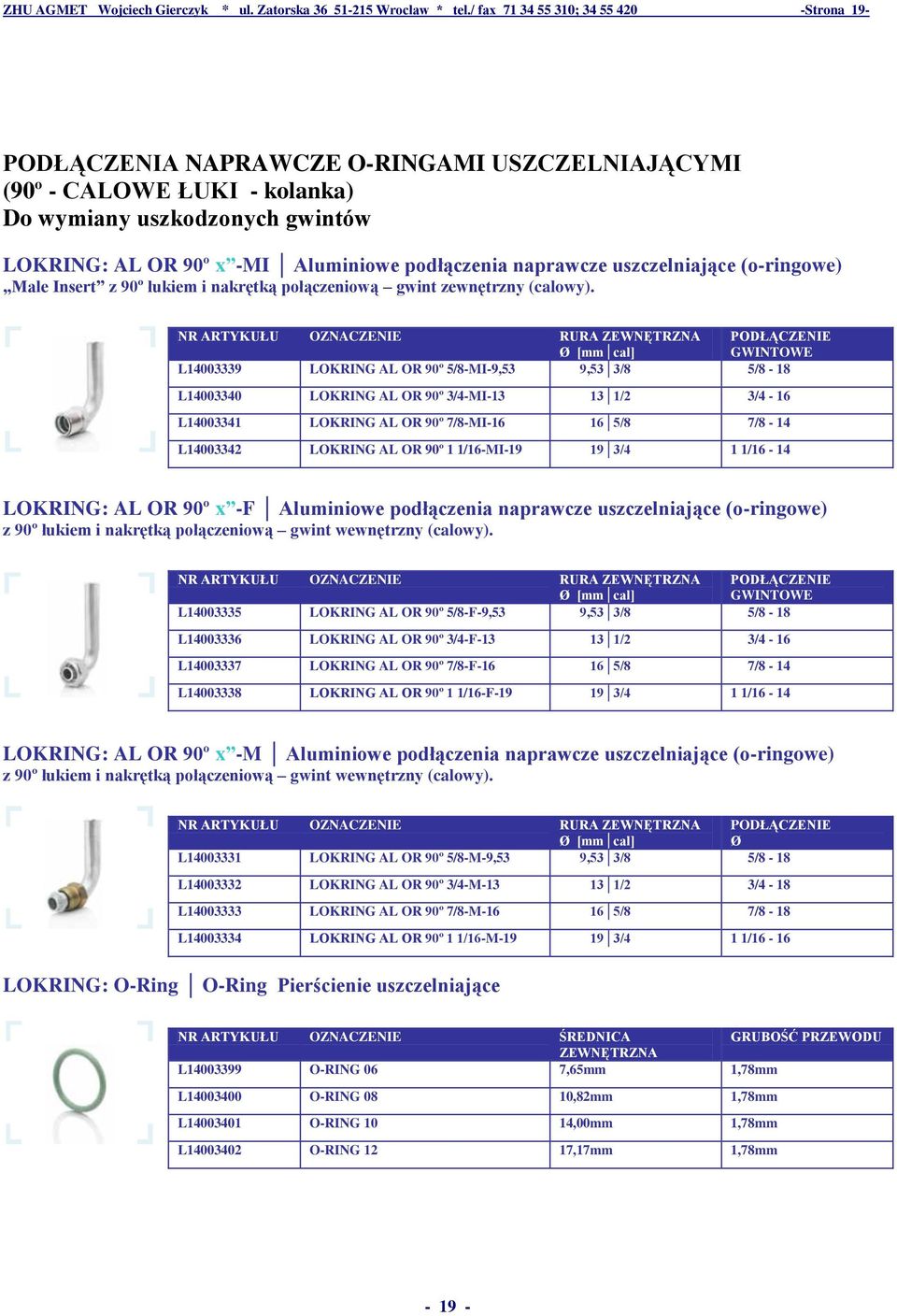

19 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 19- PODŁĄCZENIA NAPRAWCZE O-RINGAMI USZCZELNIAJĄCYMI (90º - CALOWE ŁUKI - kolanka) Do wymiany uszkodzonych gwintów LOKRING: AL OR 90º x -MI Aluminiowe podłączenia naprawcze uszczelniające (o-ringowe) Male Insert z 90º łukiem i nakrętką połączeniową gwint zewnętrzny (calowy). NR ARTYKUŁU OZNACZENIE RURA ZEWNĘTRZNA PODŁĄCZENIE Ø [mm cal] GWINTOWE L LOKRING AL OR 90º 5/8-MI-9,53 9,53 3/8 5/8-18 L LOKRING AL OR 90º 3/4-MI /2 3/4-16 L LOKRING AL OR 90º 7/8-MI /8 7/8-14 L LOKRING AL OR 90º 1 1/16-MI /4 1 1/16-14 LOKRING: AL OR 90º x -F Aluminiowe podłączenia naprawcze uszczelniające (o-ringowe) z 90º łukiem i nakrętką połączeniową gwint wewnętrzny (calowy). NR ARTYKUŁU OZNACZENIE RURA ZEWNĘTRZNA PODŁĄCZENIE Ø [mm cal] GWINTOWE L LOKRING AL OR 90º 5/8-F-9,53 9,53 3/8 5/8-18 L LOKRING AL OR 90º 3/4-F /2 3/4-16 L LOKRING AL OR 90º 7/8-F /8 7/8-14 L LOKRING AL OR 90º 1 1/16-F /4 1 1/16-14 LOKRING: AL OR 90º x -M Aluminiowe podłączenia naprawcze uszczelniające (o-ringowe) z 90º łukiem i nakrętką połączeniową gwint wewnętrzny (calowy). NR ARTYKUŁU OZNACZENIE RURA ZEWNĘTRZNA PODŁĄCZENIE Ø [mm cal] Ø L LOKRING AL OR 90º 5/8-M-9,53 9,53 3/8 5/8-18 L LOKRING AL OR 90º 3/4-M /2 3/4-18 L LOKRING AL OR 90º 7/8-M /8 7/8-18 L LOKRING AL OR 90º 1 1/16-M /4 1 1/16-16 LOKRING: O-Ring O-Ring Pierścienie uszczelniające NR ARTYKUŁU OZNACZENIE ŚREDNICA GRUBOŚĆ PRZEWODU ZEWNĘTRZNA L O-RING 06 7,65mm 1,78mm L O-RING 08 10,82mm 1,78mm L O-RING 10 14,00mm 1,78mm L O-RING 12 17,17mm 1,78mm

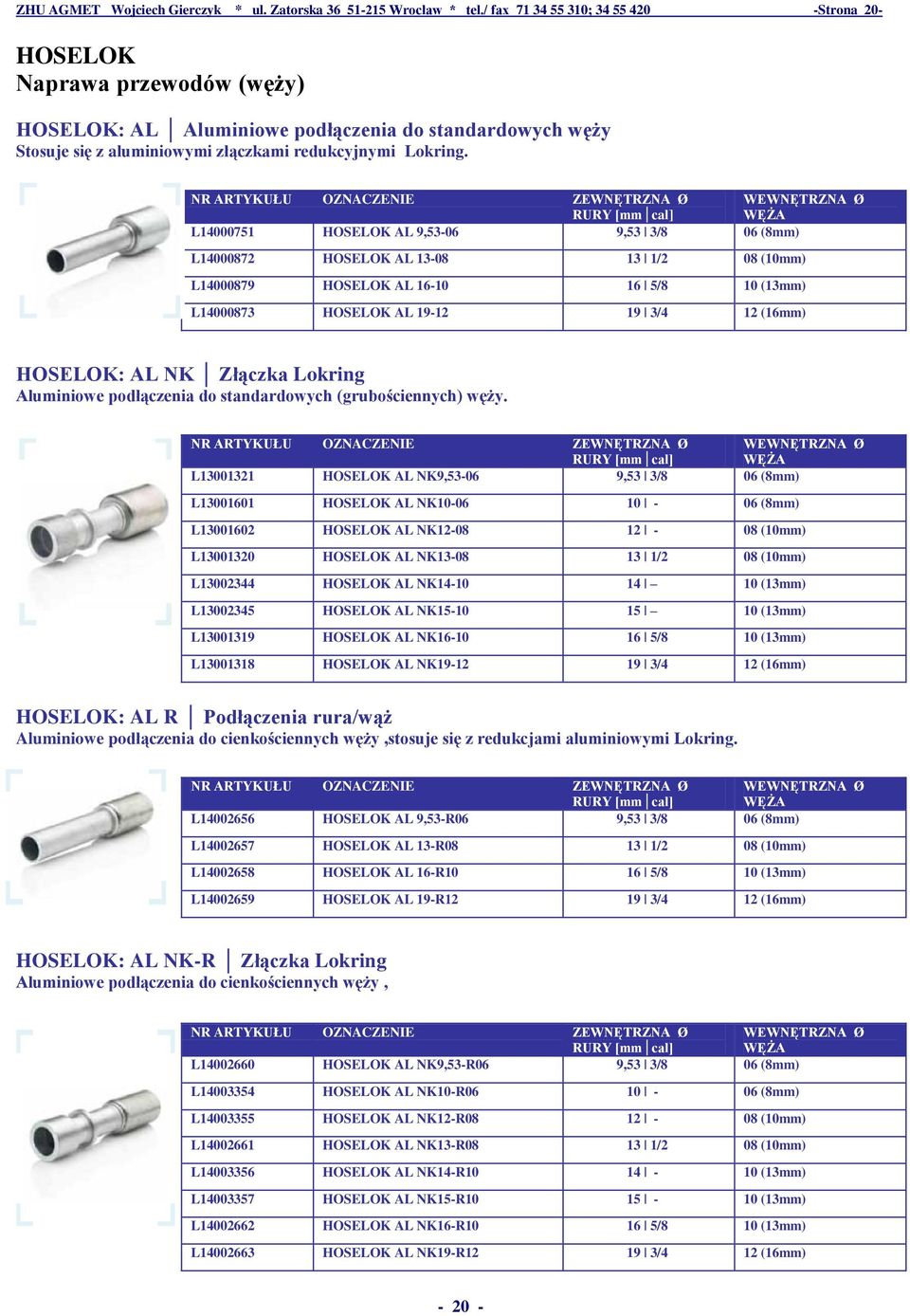

20 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 20- HOSELOK Naprawa przewodów (węży) HOSELOK: AL Aluminiowe podłączenia do standardowych węży Stosuje się z aluminiowymi złączkami redukcyjnymi Lokring. NR ARTYKUŁU OZNACZENIE ZEWNĘTRZNA Ø WEWNĘTRZNA Ø RURY [mm cal] WĘŻA L HOSELOK AL 9, ,53 3/8 06 (8mm) L HOSELOK AL /2 08 (10mm) L HOSELOK AL /8 10 (13mm) L HOSELOK AL /4 12 (16mm) HOSELOK: AL NK Złączka Lokring Aluminiowe podłączenia do standardowych (grubościennych) węży. NR ARTYKUŁU OZNACZENIE ZEWNĘTRZNA Ø WEWNĘTRZNA Ø RURY [mm cal] WĘŻA L HOSELOK AL NK9, ,53 3/8 06 (8mm) L HOSELOK AL NK (8mm) L HOSELOK AL NK (10mm) L HOSELOK AL NK /2 08 (10mm) L HOSELOK AL NK (13mm) L HOSELOK AL NK (13mm) L HOSELOK AL NK /8 10 (13mm) L HOSELOK AL NK /4 12 (16mm) HOSELOK: AL R Podłączenia rura/wąż Aluminiowe podłączenia do cienkościennych węży,stosuje się z redukcjami aluminiowymi Lokring. NR ARTYKUŁU OZNACZENIE ZEWNĘTRZNA Ø WEWNĘTRZNA Ø RURY [mm cal] WĘŻA L HOSELOK AL 9,53-R06 9,53 3/8 06 (8mm) L HOSELOK AL 13-R /2 08 (10mm) L HOSELOK AL 16-R /8 10 (13mm) L HOSELOK AL 19-R /4 12 (16mm) HOSELOK: AL NK-R Złączka Lokring Aluminiowe podłączenia do cienkościennych węży, NR ARTYKUŁU OZNACZENIE ZEWNĘTRZNA Ø WEWNĘTRZNA Ø RURY [mm cal] WĘŻA L HOSELOK AL NK9,53-R06 9,53 3/8 06 (8mm) L HOSELOK AL NK10-R (8mm) L HOSELOK AL NK12-R (10mm) L HOSELOK AL NK13-R /2 08 (10mm) L HOSELOK AL NK14-R (13mm) L HOSELOK AL NK15-R (13mm) L HOSELOK AL NK16-R /8 10 (13mm) L HOSELOK AL NK19-R /4 12 (16mm)

21 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 21- WYPOSAŻENIE I NARZĘDZIA Do napraw i odtwarzania przewodów rurowych LOKRING: AL TU Rura aluminiowa Długość rurki: 1 m NR ARTYKUŁU OZNACZENIE Ø [mm cal] L LOKRING AL TU 8 8 5/16 L LOKRING AL TU 9,53 9,53 3/8 L LOKRING AL TU L LOKRING AL TU L LOKRING AL TU /2 L LOKRING AL TU /8 L LOKRING AL TU L LOKRING AL TU /4 LOKRING: GA LRR Zestaw rurek aluminiowych 1 m każdej rury o dowolnej średnicy L LOKPLUS GA LRR Zestaw rurek aluminiowych W zestawie: L , L , L , L , L , L , L , L LOKRING: AL EB 45º Kolanka rurowe aluminiowe Do odtwarzania aluminiowych przewodów rurowych z kolankiem 45º NR ARTYKUŁU OZNACZENIE Ø [mm cal] L LOKRING AL EB45 9,53 9,53 3/8 L LOKRING AL EB /2 L LOKRING AL EB /8 LOKRING: AL EB 90º Kolanka rurowe aluminiowe Do odtwarzania aluminiowych przewodów rurowych z kolankiem 90º NR ARTYKUŁU OZNACZENIE Ø [mm cal] L LOKRING AL EB90 9,53 9,53 3/8 L LOKRING AL EB /2 L LOKRING AL EB /8 L LOKRING AL EB /4-21 -

22 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 22- LOKTOOL: SV. 3 Mata szlifująca (włóknina) Do oczyszczania końcówek rur Do wszystkich powierzchni Odporna na działanie rozpuszczalników Wymiary: 158 mm x 224 mm. Jednostka opakowania: 3 maty L LOKTOOL SV.3 Mata szlifująca LOKTOOL: TC6-38 Obcinarka do rur Profesjonalna obcinarka do rur z technologią rolkową, pozwalająca na łatwe i szybkie cięcie rur Zintegrowany gratownik uzupełnia to innowacyjne narzędzie. Średnica: 6 mm do 38 mm L LOKTOOL TC 6-38 Obcinarka do rur L LOKTOOL CW6-38 Ostrze tnące do TC6-38 LOKTOOL: TC3-28 Obcinarka do rur Profesjonalna obcinarka do rur z technologią rolkową, pozwalająca na łatwe i szybkie cięcie rur Średnica: 3 mm do 28 mm L LOKTOOL TC3-28 Obcinarka do rur L LOKTOOL CW3-28 Ostrze tnące do TC3-28 LOKTOOL: GRATFIX N-E Narzędzie do usuwania zadziorów Do szybkiego i czystego usuwania zadziorów na rurach, krawędziach i blachach L LOKTOOL Gratfix N-E Narzędzie do usuwania zadziorów L N-E100 Uniwersalna zastępcza blaszka

23 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 23- LOKCLIP Najlepszy system do napraw przewodów gumowych (węży )

24 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 24- LOKCLIP Montaż połączeń klipsowych (zaciskowych) Lokclip Krok 1 / Nałożenie klipsów ze stali szlachetnej Włożyć obydwa klipsy w oprawkę pozycyjną klipsową tak aby klipsy były swobodnie ułożone w szczypcach montażowych gotowe do zaprasowania w kolejnych etapach. Krok 2 / Klipsy (Lokclip) nasunąć na przewód giętki Wprowadzić przewód giętki w uprzednio zmontowaną klipsem oprawkę pozycyjną, aż do oporu. Krok 3 / Nawilżyć króciec i nasunąć Nieco nawilżyć króciec olejem czynnika chłodniczego łatwiej pozwala się nasunąć na końce przewodu giętkiego. Następnie dosunąć króciec do oporu w przewodzie giętkim. Krok 4 / Zaprasowanie Zaprasować klipsy ręcznymi szczypcami montażowymi Rozpocząć z klipsem, który usytuowany jest od strony przewodu giętkiego. Krok 5 / Wykonanie połączenia rurowego Połączenie klipsami (Lokclip) jest już wykonane. Następnie należy zamontować pierścień Lokring. W połączeniu przewód giętki przewód giętki powtarzają się te same wyżej pokazane czynności

25 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 25- LOKCLIP PODSTAWOWE WYPOSAŻENIE Dla profesjonalnej naprawy przewodów LOKBOX: LC Automotive basic LOKCLIP Podstawowe wyposażenie Szczęki montażowe Obcinarka do przewodów Podłączenia aluminiowe LOKRING Podłączenia aluminiowe Splicer(złączka) Wszystko co jest potrzebne do perfekcyjnej, szybkiej, łatwej, przede wszystkim ekonomicznej naprawy przewodów rurowych w klimatyzacji samochodowej umieszczone w solidnej stalowej walizce z przejrzystą paletą skrzynkową. L LOKBOX LC Automotive basic LOKCLIP Walizka z wyposażeniem NR OZNACZENIE OPIS ILOŚĆ ARTYKUŁU L LOKTOOL MB LC Szczęka montażowa 2 L LOKTOOL HC 6.12 Obcinarka do przewodów 1 L LOKCLIP AL NK 9,53-06 Podłączenie aluminiowe LOKRING 2 L LOKCLIP AL NK Podłączenie aluminiowe LOKRING 2 L LOKCLIP AL NK Podłączenie aluminiowe LOKRING 2 L LOKCLIP AL NK Podłączenie aluminiowe LOKRING 2 L LOKCLIP AL 9,53-06 Podłączenie aluminiowe 2 L LOKCLIP AL Podłączenie aluminiowe 2 L LOKCLIP AL Podłączenie aluminiowe 2 L LOKCLIP AL Podłączenie aluminiowe 2 L LOKCLIP Splicer Splicer 1 L LOKCLIP Splicer Splicer 1 L LOKCLIP Splicer Splicer 1 L LOKCLIP Splicer Splicer 1 zakres dostawy: Szczęki montażowe Obcinarka do przewodów (węży) Podłączenie aluminiowe Lokring Splicer (złączka)

26 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 26- NARZĘDZIA MONTAŻOWE Wszystko do montażu Lokclip LOKTOOL: LC flex Ręczne szczypce montażowe Tym szczególnie poręcznym narzędziem można jeszcze łatwiej wykonać połączenie Lokclip. Także w trudno dostępnych miejscach w obrębie silnika są bardzo funkcjonalne. L LOKTOOL LC flex Ręczne szczypce montażowe LOKTOOL: MZ-V Ręczne szczypce montażowe Szczypce MZ-V opracowane do stosowania w trudno dostępnych miejscach. Obustronne ręczne uchwyty są zaginane, co umożliwia zastosowanie w trudno dostępnych miejscach. L LOKTOOL MZ-V Ręczne szczypce montażowe LOKTOOL: MB LC Szczęka montażowa do Lokclip Skonstruowane specjalnie do ręcznych szczypiec montażowych MZ i MZ-V. Kto już pracuje z pierścieniami Lokring potrzebuje tylko dodatkowej pary szczęk montażowych aby naprawiać przewody rurowe jak i węże. L LOKTOOL MB LC Szczęka montażowa LOKTOOL: HC 6.12 Obcinarka do przewodów (węży) Obcinarka do przewodów (węży) chłodniczych. Nadająca się do wszystkich średnic przewodów (węży) używanych w klimatyzacji samochodowej. Nie nadaje się do przewodów (węży) wykonanych z folii. L LOKTOOL HC 6.12 Obcinarka do przewodów (węży)

27 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 27- PRZEWODY (WĘŻE) NA RURY WĄŻ NA WĄŻ LOKCLIP dostarczane są w komplecie z klipsem z tworzywa sztucznego i ze stali nierdzewnej. LOKCLIP: AL NK Podłączenia aluminiowe LOKRING NR ARTYKUŁU OZNACZENIE RURA ZEWNĘTRZNA ŚREDNICA wew. Ø [mm cal] zew. WĘŻA L LOKCLIP AL NK9, ,53 3/8 06 (8mm) L LOKCLIP AL NK /2 08 (10mm) L LOKCLIP AL NK /8 10 (13mm) L LOKCLIP AL NK /4 12 (16mm) LOKCLIP: AL Podłączenia aluminiowe W zastosowaniu z redukcjami Lokring aluminiowymi. NR ARTYKUŁU OZNACZENIE RURA ZEWNĘTRZNA ŚREDNICA wew. Ø [mm cal] zew. WĘŻA L LOKCLIP AL 9, ,53 3/8 06 (8mm) L LOKCLIP AL /2 08 (10mm) L LOKCLIP AL /8 10 (13mm) L LOKCLIP AL /4 12 (16mm) LOKCLIP: Splicer Splicer Złączka do łączenia węży z identycznymi średnicami NR OZNACZENIE PODŁĄCZENIE ARTYKUŁU GWINTOWE wew. L LOKCLIP Splicer (8mm) L LOKCLIP Splicer (10mm) L LOKCLIP Splicer (13mm) L LOKCLIP Splicer (16mm)

28 ZHU AGMET Wojciech Gierczyk * ul. Zatorska Wrocław * tel./ fax ; Strona 28- LOCKCLIP Wyposażenie LOKCLIP: Cienkościenne węże chłodnicze WAŻNE: Przewód został specjalnie opracowany dla technologii Lokringa. Przy użyciu tego przewodu Vulkan Lokring gwarantuje jego szczelność Nr artykułu Oznaczenie Ø wew. węża Ø zew. węża Ciśnienie Ciśnienie Promień Zakres (mm) (mm) rozrywające robocze gięcia temperatury L LOKCLIP R06 7,90 8,60 14,20 15, bar 34,50 bar 25 mm 40 C 135 C L LOKCLIP R08 10,20 11,20 16,80 17, bar 34,50 bar 38 mm 40 C 135 C L LOKCLIP R10 12,50 13,50 18,90 19, bar 34,50 bar 51 mm 40 C 135 C L LOKCLIP R12 15,60 16,50 23,10 24, bar 34,50 bar 76 mm 40 C 135 C LOKRING: GA LCS zestaw węży NR OZNACZENIE OPIS ARTYKUŁU L LOKPLUS GA LCS LOKCLIP Komplet przewodów W komplecie: NR OZNACZENIE DŁUGOŚĆ ARTYKUŁU L LOKCLIP R06 2 metry L LOKCLIP R08 2 metry L LOKCLIP R10 2 metry L LOKCLIP R12 2 metry LOKCLIP: PCH Spinacz z tworzywa sztucznego (klips) NR OZNACZENIE Ø WEWNĘTRZNA PRZEWODU (WĘŻA) ARTYKUŁU L LOKCLIP PCH (8 mm) L LOKCLIP PCH (10 mm) L LOKCLIP PCH (13 mm) L LOKCLIP PCH (16 mm) LOKCLIP: SSC Spinacz ze stali szlachetnej (klips) NR OZNACZENIE Ø WEWNĘTRZNA PRZEWODU (WĘŻA) ARTYKUŁU L LOKCLIP SSC (8 mm) L LOKCLIP SSC (10 mm) L LOKCLIP SSC (13 mm) L LOKCLIP SSC (16 mm)
