1 BIURO INśYNIERSKIE GOŁĘBIEWSKI Tadeusz Gołębiewski ul. Olszewskiego 82/ Wrocław Obiekt: Budynek mieszkalny wielorodzinny Adres: ul. Rodzinna 3, Jelenia Góra Inwestor: Wojskowa Agencja Mieszkaniowa, Oddział we Wrocławiu, ul. Sztabowa 32, Wrocław Stadium: Projekt remontu Wykonał: inŝ. Tadeusz Gołębiewski upr. konserwatorskie w specjalności konstrukcyjno inŝynierskiej nr 05/97, wydane przez PSOZ we Wrocławiu

Rodzinna 3, Jelenia Góra Inwestor: Wojskowa Agencja Mieszkaniowa, Oddział we Wrocławiu, ul.

2 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Zakres projektu 2. Podstawa opracowania projektu 3. Warunki gruntowo - wodne 4. Stan techniczny budynku 5. Analiza stanu technicznego budynku na podstawie opinii geotechnicznej i wizji lokalnej 6. Przyjęte rozwiązania techniczne wzmocnienia konstrukcji budynku 7. Opis rozwiązań technicznych, dotyczących wzmocnienia posadowienia i konstrukcji budynku 7.1. Wzmocnienie istniejących fundamentów poprzez poszerzenie ław fundamentowych 7.2. Obejma Ŝelbetowa 7.3. Ściąg stalowy pod posadzką piwnicy 7.4. Ściągi stalowe zewnętrzne na wysokości stropu nad piętrem 7.5. Naprawa ścian w miejscu pęknięć i rys 8. Uwagi II. CZĘŚĆ RYSUNKOWA K-1 RZUT PIWNIC WZMOCNIENIE ŁAW FUNDAMENTOWYCH K-2 RZUT PIETRA ŚCIĄGI W POZIOMIE STROPU K-3 PRZEKRÓJ 1-1 I SZCZEGÓŁY K-4 WZMOCNIENIE FUNDAMENTÓW - zbrojenie K-5 ELEMENTY STALOWE DO ŚCIĄGÓW K-6 ŚCIĄGI STALOWE

Opis rozwiązań technicznych, dotyczących wzmocnienia posadowienia i konstrukcji budynku 7.1. Wzmocnienie istniejących fundamentów poprzez poszerzenie ław fundamentowych 7.2. Obejma Ŝelbetowa 7.3.

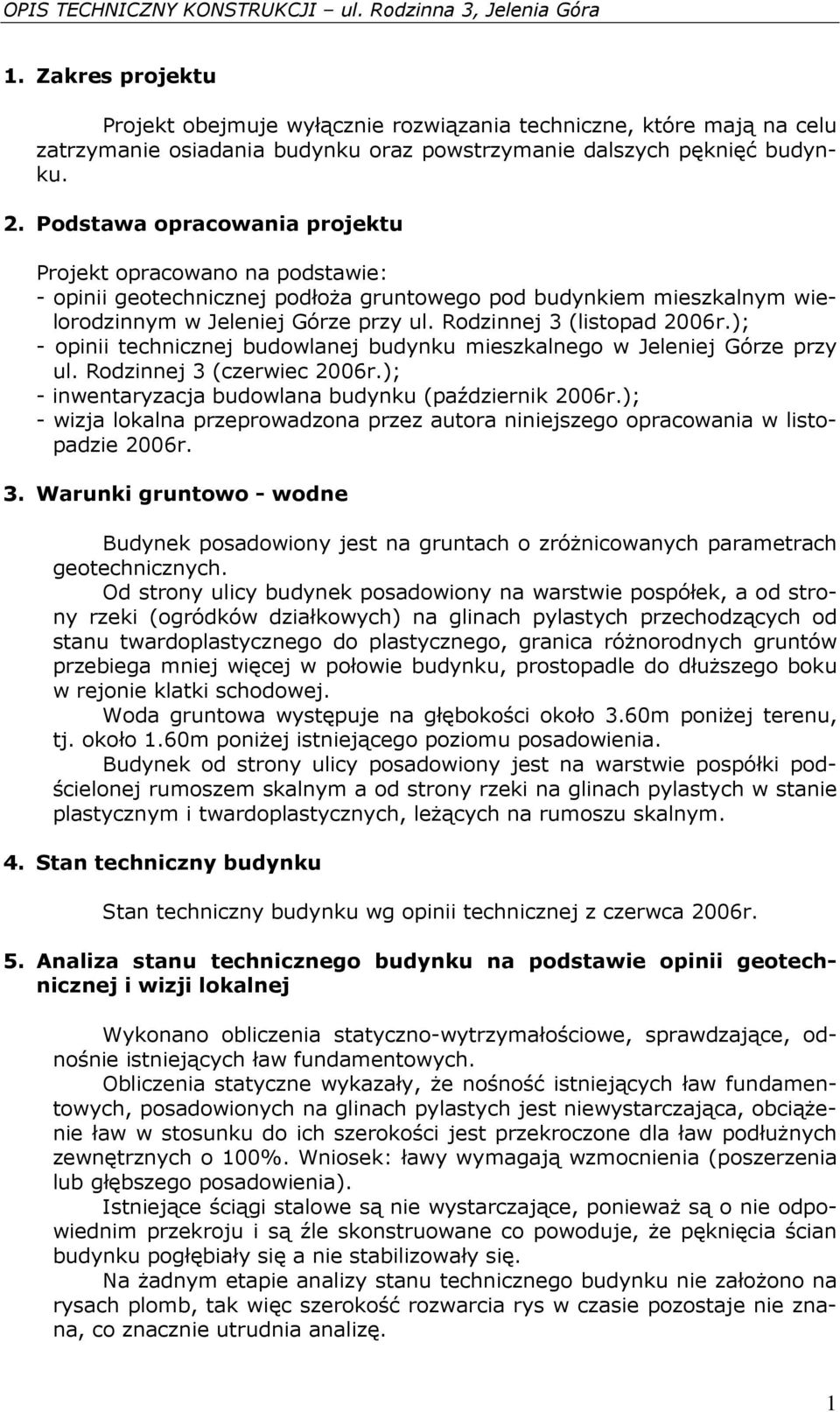

3 OPIS TECHNICZNY KONSTRUKCJI ul. Rodzinna 3, Jelenia Góra 1. Zakres projektu Projekt obejmuje wyłącznie rozwiązania techniczne, które mają na celu zatrzymanie osiadania budynku oraz powstrzymanie dalszych pęknięć budynku. 2. Podstawa opracowania projektu Projekt opracowano na podstawie: - opinii geotechnicznej podłoŝa gruntowego pod budynkiem mieszkalnym wielorodzinnym w Jeleniej Górze przy ul. Rodzinnej 3 (listopad 2006r.); - opinii technicznej budowlanej budynku mieszkalnego w Jeleniej Górze przy ul. Rodzinnej 3 (czerwiec 2006r.); - inwentaryzacja budowlana budynku (październik 2006r.); - wizja lokalna przeprowadzona przez autora niniejszego opracowania w listopadzie 2006r. 3. Warunki gruntowo - wodne Budynek posadowiony jest na gruntach o zróŝnicowanych parametrach geotechnicznych. Od strony ulicy budynek posadowiony na warstwie pospółek, a od strony rzeki (ogródków działkowych) na glinach pylastych przechodzących od stanu twardoplastycznego do plastycznego, granica róŝnorodnych gruntów przebiega mniej więcej w połowie budynku, prostopadle do dłuŝszego boku w rejonie klatki schodowej. Woda gruntowa występuje na głębokości około 3.60m poniŝej terenu, tj. około 1.60m poniŝej istniejącego poziomu posadowienia. Budynek od strony ulicy posadowiony jest na warstwie pospółki podścielonej rumoszem skalnym a od strony rzeki na glinach pylastych w stanie plastycznym i twardoplastycznych, leŝących na rumoszu skalnym. 4. Stan techniczny budynku Stan techniczny budynku wg opinii technicznej z czerwca 2006r. 5. Analiza stanu technicznego budynku na podstawie opinii geotechnicznej i wizji lokalnej Wykonano obliczenia statyczno-wytrzymałościowe, sprawdzające, odnośnie istniejących ław fundamentowych. Obliczenia statyczne wykazały, Ŝe nośność istniejących ław fundamentowych, posadowionych na glinach pylastych jest niewystarczająca, obciąŝenie ław w stosunku do ich szerokości jest przekroczone dla ław podłuŝnych zewnętrznych o 100%. Wniosek: ławy wymagają wzmocnienia (poszerzenia lub głębszego posadowienia). Istniejące ściągi stalowe są nie wystarczające, poniewaŝ są o nie odpowiednim przekroju i są źle skonstruowane co powoduje, Ŝe pęknięcia ścian budynku pogłębiały się a nie stabilizowały się. Na Ŝadnym etapie analizy stanu technicznego budynku nie załoŝono na rysach plomb, tak więc szerokość rozwarcia rys w czasie pozostaje nie znana, co znacznie utrudnia analizę. 1

Podstawa opracowania projektu Projekt opracowano na podstawie: - opinii geotechnicznej podłoŝa gruntowego pod budynkiem mieszkalnym wielorodzinnym w Jeleniej Górze przy ul.

4 OPIS TECHNICZNY KONSTRUKCJI ul. Rodzinna 3, Jelenia Góra 6. Przyjęte rozwiązania techniczne wzmocnienia konstrukcji budynku - wzmocnienie posadowienia poprzez poszerzenie ław fundamentowych; - wprowadzenie obejmy Ŝelbetowej od strony zewnętrznej (na wysokości ścian piwnic); - ściąg stalowy wzdłuŝ ściany podłuŝnej wewnętrznej pod posadzką piwnicy; - ściągi stalowe od strony zewnętrznej na wysokości stropu nad piętrem; - naprawa ścian w miejscu pęknięć i rys. 7. Opis rozwiązań technicznych, dotyczących wzmocnienia posadowienia i konstrukcji budynku 7.1. Wzmocnienie istniejących fundamentów poprzez poszerzenie ław fundamentowych Istniejące ławy fundamentowe naleŝy poszerzyć tam gdzie zalegają one na glinach plastycznych, zakres ich wzmocnienia oraz szerokości nowoprojektowanych ław wg rys. nr K-1. Wysokość nowoprojektowanych ław 40cm, połoŝonych na ławach istniejących. Podbicie wykonać z betonu klasy B20, poszerzenie ław wykonywać etapowo tak, aby nie osłabić znacznie istniejącego posadowienia. Poszerzenie wykonywać etapowo odcinkami 1 1.5m, jednocześnie moŝna wykonać nową ławę na powierzchni nie przekraczającej 20% powierzchni fundamentów istniejących. Kolejność prac przyjąć zgodnie z doświadczeniami francuskimi lub rosyjskimi. Poszerzenie ław zaleca się wykonać po wykonaniu obejmy Ŝelbetowej i ściągów Obejma Ŝelbetowa Obejmę Ŝelbetową o przekroju 25x120cm, z betonu klasy B20, zbrojoną stalą klasy A-III (24φ12), pręty φ12 łączyć na zakład min. 60cm. Obejmę kotwić do budynku prętem φ16 (stal A-III), osadzonym w ścianie na zaczynie cementowym, wg szczegółu A na rys. nr K-5. Przed ułoŝeniem obejmy ścianę naleŝy oczyścić z brudu, ewentualny tynk naleŝy usunąć. Przed betonowaniem istniejącą ścianę nawilŝyć wodą. Obejma Ŝelbetowa pełni rolę ściągu, łączy obie części budynku posadowione na róŝnorodnych gruntach, zapobiega zsunięciu się budynku Ściąg stalowy pod posadzką piwnicy Ściąg stalowy pod posadzką piwnicy wg rys. nr K-1 i K-3 stanowi integralną część obejmy Ŝelbetowej. Ściąg stalowy 2φ24(stal St3S) kotwić za pomocą blachy oporowej a wówczas naleŝy stosować końcówki nagwintowane φ 2 =36mm. Ściąg naleŝy naciągnąć poprzez zastosowanie na obu końcach ściągu nakrętek po 2szt. z kaŝdej strony. 2

ścian piwnic); - ściąg stalowy wzdłuŝ ściany podłuŝnej wewnętrznej pod posadzką piwnicy; - ściągi stalowe od strony zewnętrznej na wysokości stropu nad piętrem; - naprawa ścian w miejscu pęknięć i

5 OPIS TECHNICZNY KONSTRUKCJI ul. Rodzinna 3, Jelenia Góra 7.4. Ściągi stalowe zewnętrzne na wysokości stropu nad piętrem W ścianach podłuŝnych zewnętrznych 2φ24 (stal St3S), w ścianach szczytowych zewnętrznych φ26 (stal St3S). Końcówka nagwintowana dla pręta φ24 o przekroju φ 2 =36mm, a dla pręta φ=26 o przekroju φ 2 =42mm. Ściągi stalowe kotwione są na ścianie od strony zewnętrznej za pośrednictwem L250x250x28, L=400mm. Kątownik osadzić na murze za pośrednictwem zaprawy cementowej, uprzednio naleŝy usunąć tynk. Ściągi stalowe umieścić w bruździe muru o głębokości max 7cm. Rozmieszczenie ściągów wg rys. nr K-2, a sam ściąg wg rys. nr K Naprawa ścian w miejscu pęknięć i rys Uszkodzone fragmenty ścian naleŝy przemurować przy uŝyciu cegły pełnej klasy 10 na zaprawie cementowo wapiennej, co piątą spoinę wzmocnić bednarką stalową. 8. Uwagi Kolejność robót i sposób wykonania robót naleŝy przeanalizować biorąc pod uwagę stan techniczny budynku, wprowadzić system monitoringu pęknięć i rys oraz konstrukcji budynku. W razie potrzeby naleŝy bezwzględnie stosować zabezpieczenia konstrukcji budynku tak, aby na kaŝdym etapie robót nie była zagroŝona statyka budynku. Roboty prowadzić tak, aby na kaŝdym etapie robót nie było zagroŝenia przede wszystkim dla ludzi i mienia. Roboty naleŝy powierzyć firmie mającej doświadczenie przy tego typu robotach oraz zapewnić odpowiedni nadzór osób uprawnionych. 3

Końcówka nagwintowana dla pręta φ24 o przekroju φ 2 =36mm, a dla pręta φ=26 o przekroju φ 2 =42mm. Ściągi stalowe kotwione są na ścianie od strony zewnętrznej za pośrednictwem L250x250x28, L=400mm.
